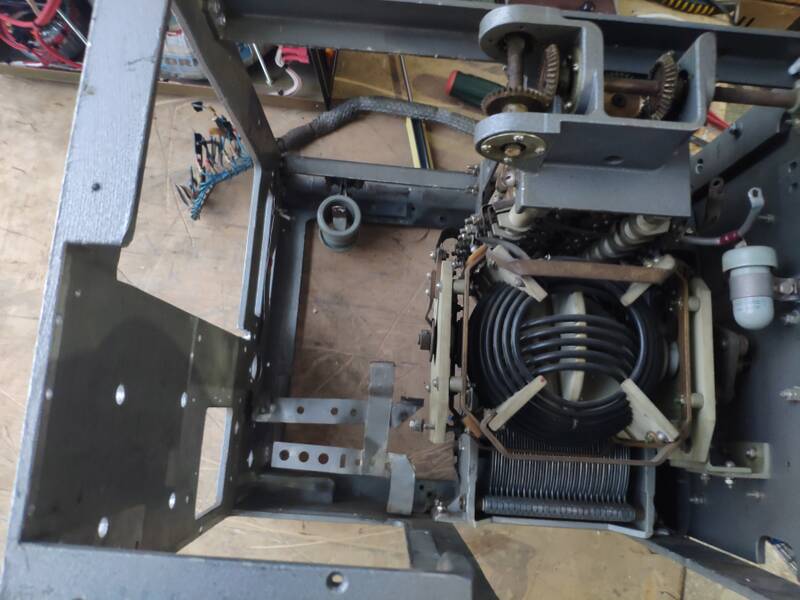

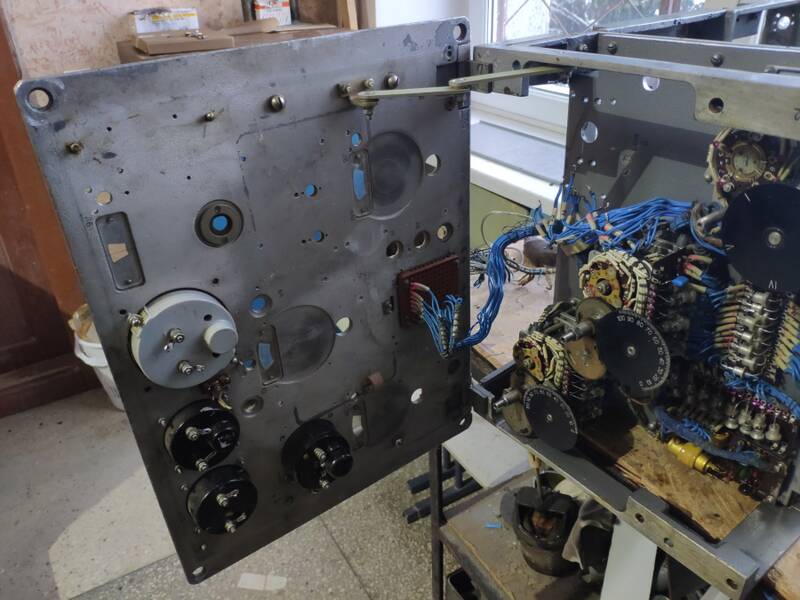

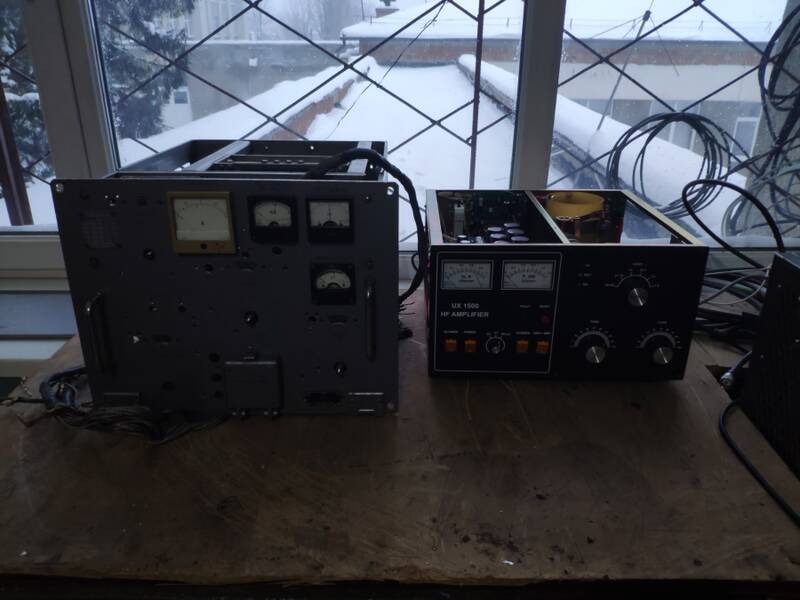

Сняты лишние детали
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Выходной каскад Ua=4кВ Ia=3А. УМ на ГУ-47Б.
Сообщений 301 страница 326 из 326
Поделиться3012021-02-18 03:42:25
- Активный участник
- Сообщений: 362
Поделиться3022021-02-18 03:46:20
- Активный участник
- Сообщений: 362

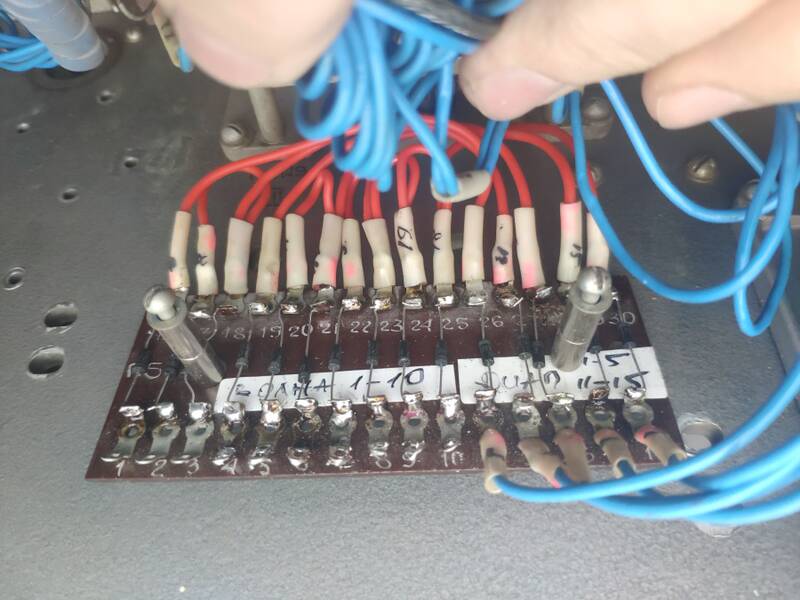

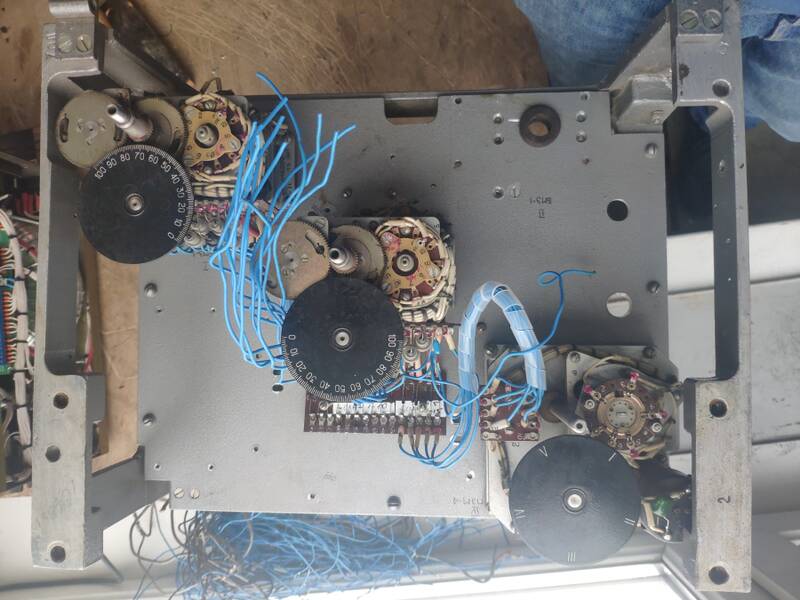

Уменьшено количество проводов к БМЗ и ПЭМ
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Поделиться3032021-02-18 03:49:42
- Активный участник
- Сообщений: 362

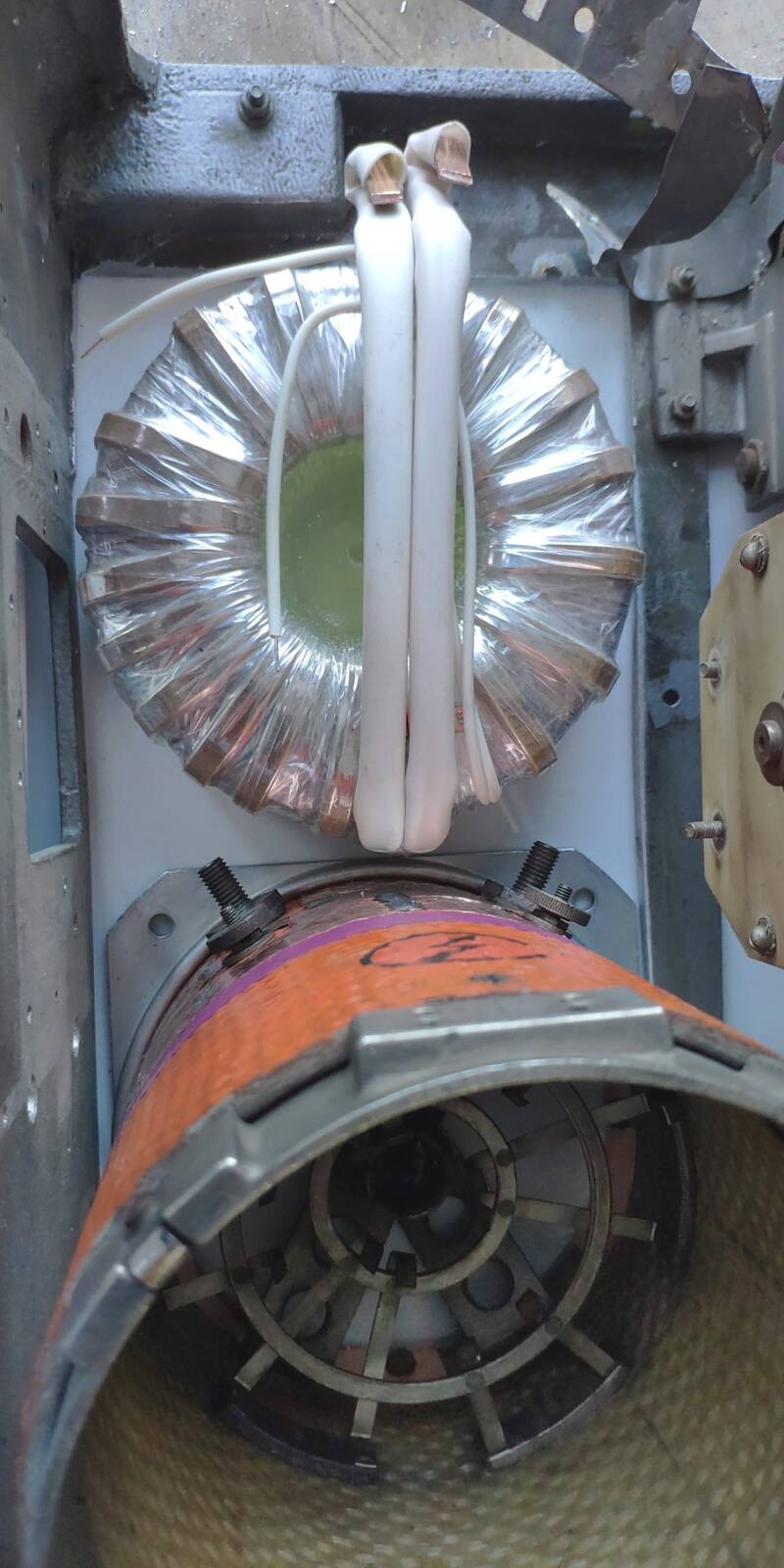

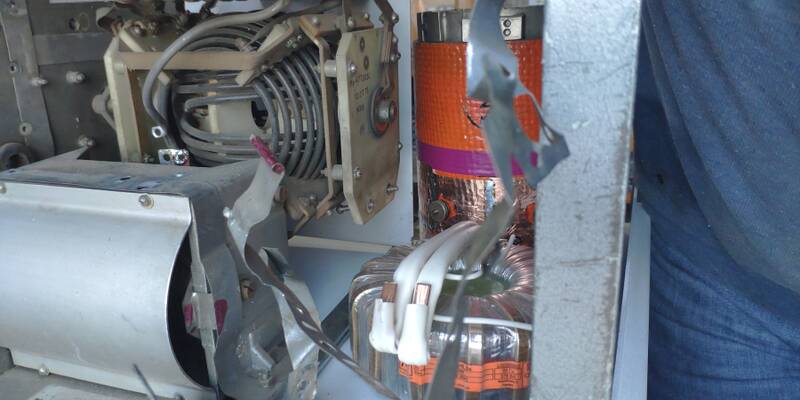

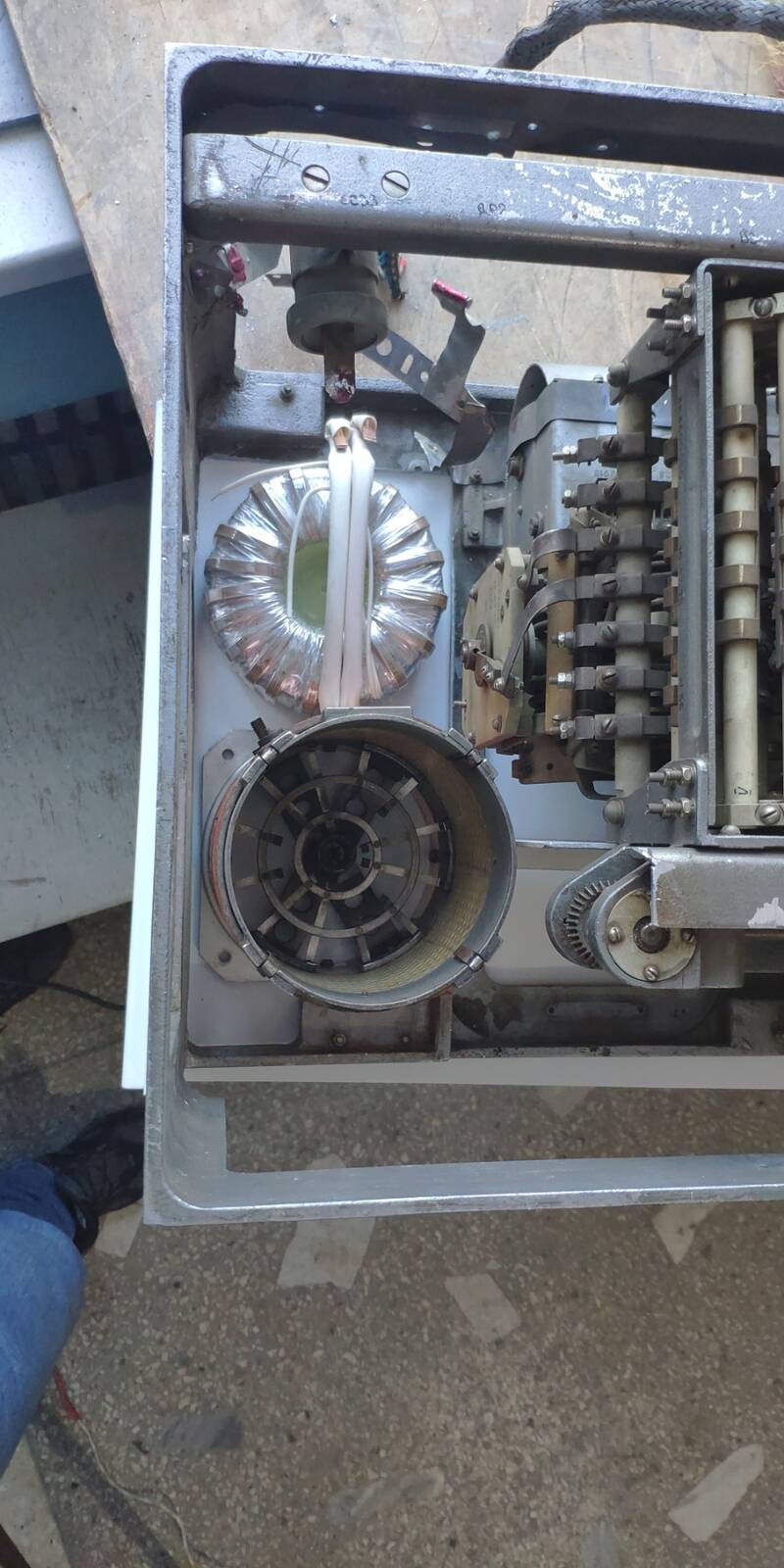

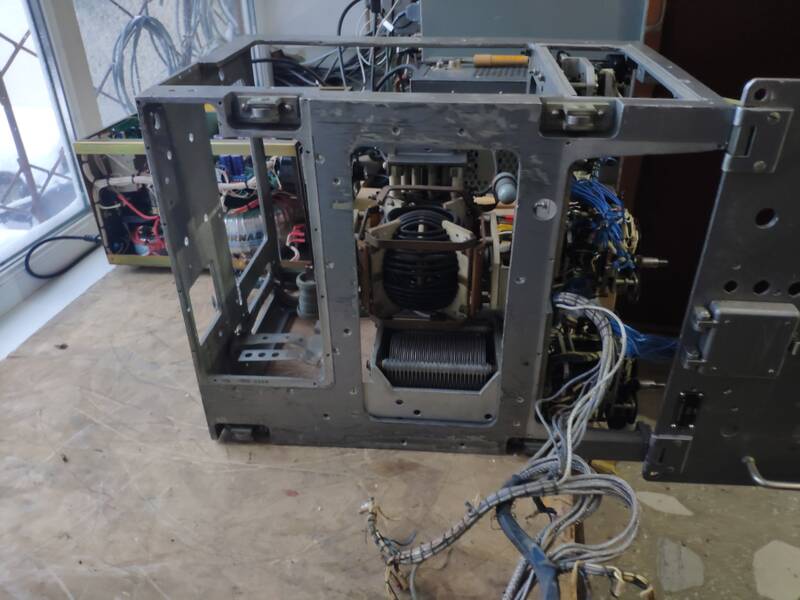

Примеряем ламповую панель и накальный трансформатор
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Поделиться3042021-02-18 11:41:52
- Активный участник
- Сообщений: 362

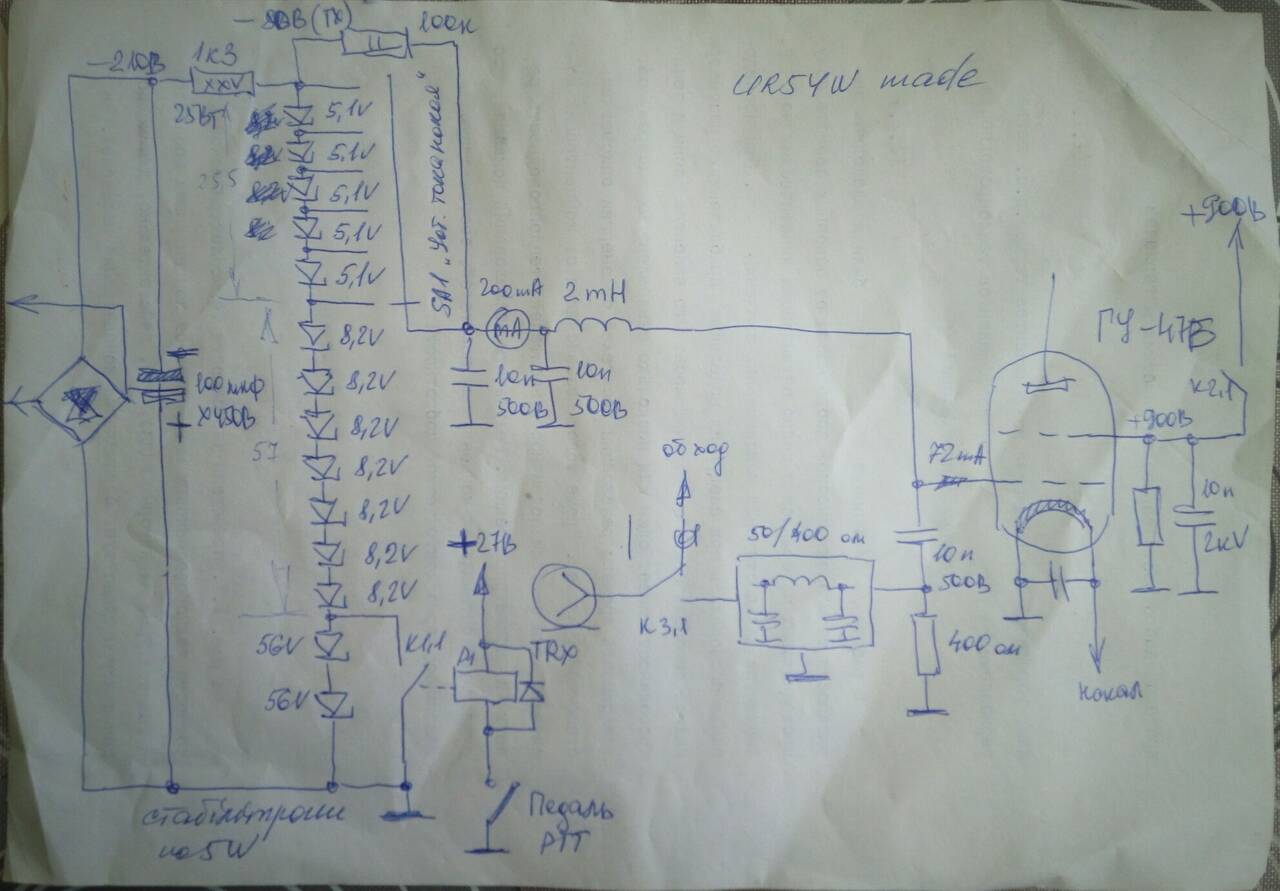

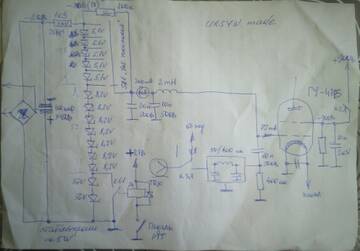

Набросал вариант стабилизатора напряжения управляющей сетки:
на стабилитронах:
Напомню, что управляющая сетка будет потреблять 72 мА
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Поделиться3052021-02-18 11:43:51
- Активный участник
- Сообщений: 362

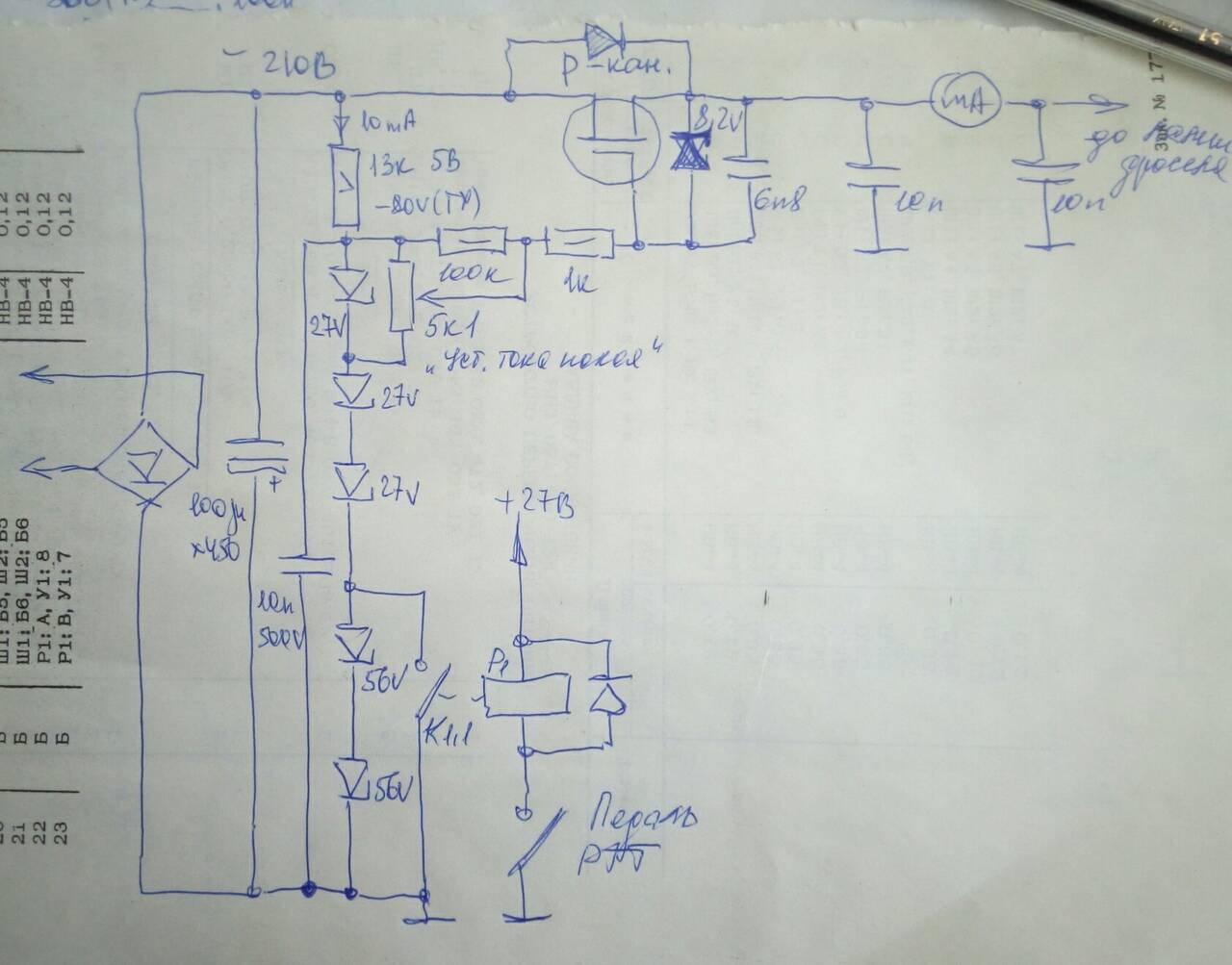

Ещё набросок на полевом транзисторе
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Поделиться3062021-04-04 09:52:56
А зачем снимать напряжение с экранной сетки и с управляющей ? По сути если снимете с экранной сетки напряжение лампа будет заперта. Тоже самое и с управляющей.
Поделиться3072021-04-04 10:12:47
Дмитрий написал(а):
По сути если снимете с экранной сетки напряжение лампа будет заперта. Тоже самое и с управляющей.
Снимать питание упр. сетки нет необходимости. Достаточно снять экранное и лампа будет закрыта.
Поделиться3082021-04-04 11:10:43
Вот и я о том, нет смысла. а на схеме стабилизатора упр. сетки в данной схеме меняем напряжение и запираем лампу.И еще момент, мне кажется не правильным включение реле в цепь +900 вольт.
Так как уже есть возможность возникновения дуги, если не применять специальных мер.
Отредактировано Дмитрий (2021-04-04 11:23:47)
Поделиться3092021-04-04 11:17:35
Дмитрий написал(а):
Вот и я о том, нет смысла.
Вы правильно заметили
Поделиться3102021-04-04 11:30:35
Еще было бы не плохо добавить цепочку прамовключенных диодов с С2 на анодный источник. Чтобы напряжение на аноде никогда не могло стать меньше чем напряжение сетки
Поделиться3112021-04-04 12:30:05
Дмитрий написал(а):
Чтобы напряжение на аноде никогда не могло стать меньше чем напряжение сетки
Это бы неплохо сделать на всякий пожарный, особенно если лампа дорогущая, не 6П3С
Поделиться3122021-04-04 18:51:38
Да в общем то не такое уж и дешовое это удовольствие ГУ47 от 5 до 7к рублей
Поделиться3132021-04-04 18:59:35
Александр, а можете прикидки сделать под анодное 5050в
К стати ваши расчеты под ГУ-36Б1 очень помогли, правда пришлось отказаться, горят кабели да и просто сыкотно ....
Простите что не по теме
Поделиться3142021-04-04 19:47:08
Дмитрий написал(а):
Александр, а можете прикидки сделать под анодное 5050в
Под ГУ47Б?
Обычные кабеля RG-231 начинают гореть уже при мощности в антенне от 10 кВт и выше. Там уже не такие кабеля с центр. жилой 4.5-5.5 мм и больше нужны.
Поделиться3152021-04-05 02:42:42
Да именно так, последнее значение которое мощемер показал 13к и это был не предел, лампа очень крутая.
Хотелось бы понимать что может ГУ 47Б при Ес2=800в и Еа 5000 , так как есть кое какое железо из которого можно собрать усилитель, Для замены двух 78 ламп (а то ну очень дорого получается )
Поделиться3162021-04-05 08:23:30
Дмитрий написал(а):
Хотелось бы понимать что может ГУ 47Б при Ес2=800в и Еа 5000
Не более 6 кВт, предел.
Это проще ГУ36Б, но в режиме для 10 кВт максимум.
Поделиться3172021-04-05 10:04:54
Вот и хорошо получается 6квт минус потери в контуре. Сделайте пожалуйста
Поделиться3182021-04-05 10:20:58
4900 Вт устроит?
Экранное должно быть 1200 В и анодное 5050 В.
Поделиться3192021-04-05 12:28:43
А как будет оптимальней ? экранное могу выбрать от 300 до 1400 (у меня источник позволяет )
а вот с анодым сложней там напряжения вот какие получаются 3665; 5040; 5180; 5300; 5400 это уже постоянные напряжения до 3А не просаживается
мощность трансформатора 17 ква выпрямитель три полных моста в параллель (фактически тоже самое что и треугольник только диодов побольше)
Поделиться3202021-04-05 12:33:42
Дмитрий написал(а):
А как будет оптимальней ? экранное могу выбрать от 300 до 1400 (
1200 В для 2-й сетки. Ни больше, ни меньше.
Дмитрий написал(а):
а вот с анодным сложней там напряжения вот какие получаются 3665; 5040; 5180; 5300; 5400 это уже постоянные напряжения до 3А не просаживается
Вы задали мне 5050 В, я и посчитал. Можете использовать 5040 В.
Дмитрий написал(а):
мощность трансформатора 17 ква выпрямитель три полных моста в параллель (фактически тоже самое что и треугольник только диодов побольше)
Я бы все же выбрал ГУ36Б 9,5 кВт. С таким БП вполне годится для такой мощности.
Поделиться3212021-04-05 12:58:55

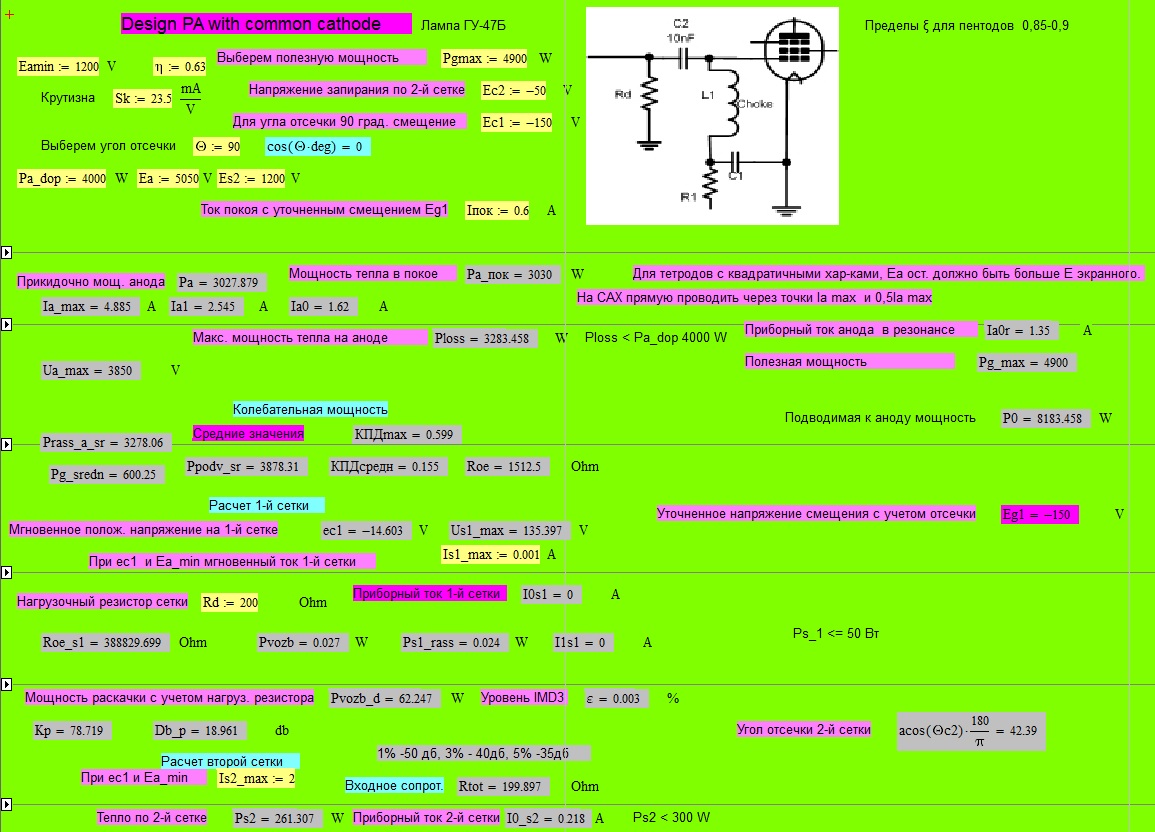

Расчет под ГУ47Б 4900 Вт.
Поделиться3222021-04-05 17:27:24
Спасибо , буду дымать ....
Поделиться3232021-04-05 17:36:49
Дмитрий написал(а):
Спасибо , буду дымать ....
Выбор есть.
Поделиться3242021-04-05 19:44:13
А как так получается, что у вас Ес2 1200 хотя по паспорту предельно 900 ?
Отредактировано Дмитрий (2021-04-05 19:45:45)
Поделиться3252021-04-05 19:50:25
Вероятнее всего придется отказаться
Отредактировано Дмитрий (2021-04-05 19:52:19)
Поделиться3262021-05-10 16:21:08
Дмитрий написал(а):
А как так получается, что у вас Ес2 1200 хотя по паспорту предельно 900 ?

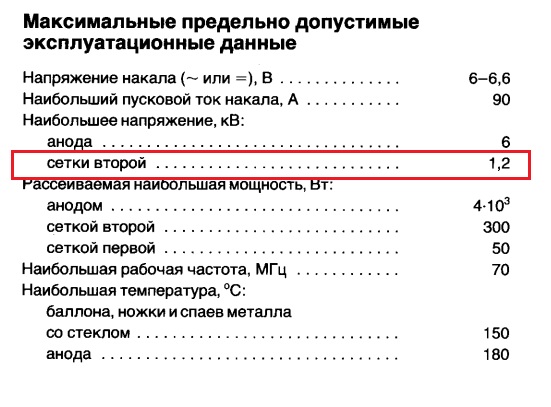

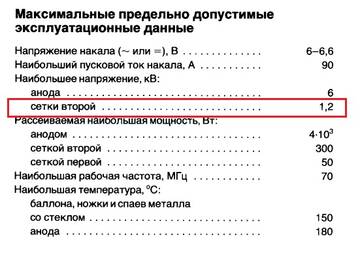

Вот инфо по лампе ГУ47Б. Максимальное питание по 2-й сетке таки 1200 В.
