61

  • Автор: UT8IA
  • Пользователь
  • Сообщений: 58
Игорь 2 написал(а):

так ещё и нелинейность детекторной характеристики наблюдается...

У токовых клещей на значениях до 1А - жутко !

Подпись автора

73!  Евгений

62

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10206
UT8IA написал(а):

Кстати результат лабораторки по сети, сегодня дал конкретный ответ на вопрос о питании одной фазой .
Не выйдет .
Как минимум , 2 фазы ....

Это было очевидно сразу. При таких мощностях - минимум 2 фазы т.е. 380 на трансы, а вторичные обмотки на удвоители или утроители.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

63

  • Автор: Сергей BT
  • Пользователь
  • Сообщений: 25

Евгений, может уже для Вас и не актуально, но мы где-то аналогичную проблему с питающей сетью для загородной позиции решили использованием ... дизельного 10 кВт генератора. Брали напрокат у военных. :cool:

64

  • Автор: UT8IA
  • Пользователь
  • Сообщений: 58
Сергей BT написал(а):

Евгений, может уже для Вас и не актуально, но мы где-то аналогичную проблему с питающей сетью для загородной позиции решили использованием ... дизельного 10 кВт генератора. Брали напрокат у военных.

прошедший сезон 160 был прекрасно отпикан на 1шт гу43б.
Прекрасно заменила собой гу81 ( рухлядь  ИМХО ) .
Сейчас маленький ребёнок, у соратника женитьба на носу, так что умощнение пока не актуально уже...
Не потрять бы и эту активность что есть :) хотя 3 фазы уже проведено ( про запас :) )

Подпись автора

73!  Евгений

65

  • Автор: sr-71
  • Пользователь
  • Сообщений: 2723
UT8IA написал(а):

- выходная мощность 4-5 кВт при ПВ около 30%

ГУ-43Б при Еа = 3 кВ.
Если качать по току чуть больше, чем в Р-140, то достаточно чуть увеличить
напряжение на 2-й сетке (примерно до 400 В ...допустимо 500 В).
Ниже АХ ГУ-43 с линией ЛГР и импульс тока анода Iа.макс= 3,5 А.
На АХ с линией ЛГР особо не целился, для примера только.
Не смотрите на напряжение 1-й сетки, оно будет < 0 В (при повышении Ес2).

http://s2.uploads.ru/8O3AD.gif

ГУ-43Б при Еа = 3 кВ (для 1 лампы):
Колебат. мощность P1 = (3000 - 600) * 0,25 * 3,5 = 2,1 кВт.

Отредактировано sr-71 (2013-01-03 15:39:20)

Подпись автора

|1|1| |

66

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362

в связи с тем, что в сети мало инфы по УМ на ГУ-47б, была изготовлена макетка для испытаний :

https://lh3.googleusercontent.com/Z1LSe7PZcdfTSJl5CgdLBLZzGtFnJx0yglQNs3t3h1QGbEEbVQ4e-2fX7fHKB3yisnWc5X998MP8t0Mu-jEKIiMNDzm1OZ658mKvUffWmsL5isW3Y4kDwpfSVV6GSImA_dG381V4S7OHEajWoDkANR-hdXoyVWu703rIDrNHQHsRQZ8Sbn1SDg5RcPtnHjrMYM6dbzfNSJkGd5pk0FUVEzQfOaqgmUugXQUcyuhrxtGNLltAWaPlFIWoGVyVUFekT1B537KISp7vWrJ-0Fu3svlLs9XdYbdaTtHjqVi-0CR-x-68atbjuPhjXt8y3_sfNoeSp9jTBzBFx8j1ZwNBWKZLEuLO-Hu_58VwdhPgUKyutCOt1rnJa53_f0r8heaUXABdI0tnlD3qn_UE028rlqq9R5a6lJEbhuoFbmy2UB3pbjmGTm3RXPSbKFyHr3zkI3FiQWhA2iuctxZA5qBgj5ZFVmO6hVdpHvRd7RJ2Pu3-hYjjOMOYlB82rWnTjIFySgOsAEEsiMtCELvJ7QHER5MAvqsoAwdSBpt1mX9JlNBY6Fqs2_FFmYjOJFoLQYX4MKZ7VVXFXIpd7qaZev6iOCmfH4UYFc8vavDDGGB4iD7d3Xv2WLa08PNiIq0Udwk0nBhgTwjy82PLcrp-d1-40nhKij3wZXay9N8-hJeb6tFFxZyd5_MPw8c=w946-h556-no

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

67

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362

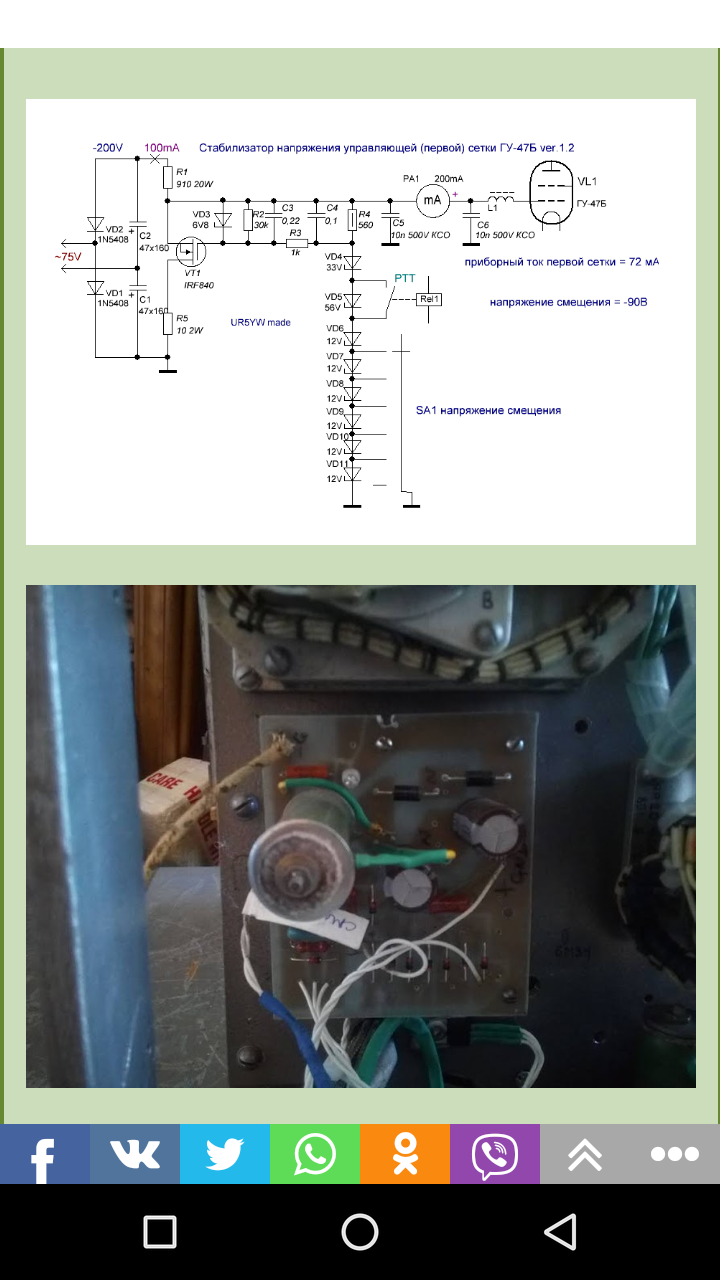

стабилизатор управляющей сетки :

сначала был на полевике

https://lh3.googleusercontent.com/I8vCkQ_E4IVYJVy7pJJwvp6LI0V5WHmuw3AXuEw8rvv8FHky8fNXJGx-nfZH2WdRKzAZOOvfzZ_8Zs6wQyVUuEEyAs4l5Yg7akmV8EgXBIE3t8u782-Cau-NcpaWlK95OfzZG95SNRANeuMmkAqIvam7pHu1L1OICUO_orcPZKoq2QHEDosnoSCWSts2hYwSkPmt1qtFK41B4aerhddzPV00DFzC5H2xdL_eJGM2ktQNZEaWR34Qo8M8E-ei99Io6UHvwRdQwuc3Relz8F6_HLd-NAWxEOGXTkPC6j9hfAHR95kWLRKmfhd2SHaXquSFKGj4y2tLRSgNlbwYFneXcO9UuYDyfSYsU-rDg-WVwK8y7JH-fjYuKZDHR6pfC2jyEYTVKr4FtIe0eE3NLCTEA7ga78gMurAaRtEeyJULh5xrUDF84IN-Ef33kasAe5-QO69WkfNUZiahP4_QD96GJcqKpSn0AvffpJWsYqOoMtnUZeTr5IvY00_1jl6mNsYOkCRpZRh3OQ4MjwOvN6K6arRkpIKOfuBFpDdO5ssi6qRH8x6DTuqE2oxRIsaaNEwy_jq4rEwmyoTQng2W9f_R1qQvqUsD2sRg0rxiCq9C5YTUk8Dg9wqRoJMIq8RpQkdNrCy9OIHJuWhQIs0TwC7EqVBduktDtBF0OMoUDg_8MCAvKEpiKTRKlFo=w933-h622-no

https://lh3.googleusercontent.com/Qbk6M0qXeF9OTnZJkfv0olhj5MClNCtp12uKXFCF2Mv32Dh_tLn7CMirVh_OA0Lfs1zEbWBQPlh12Z2IKjuqSzjlP2lLX6zBcVlyPTESlrxRbdfkX-RoZanBeJQaVdyb5ks_NkCewncOwMou-sab2MkpJZpYCxR9PZZW6CD2GZ1MktSWy3YxELPlY-Ic1s4VMkFXmHcRQ1rzuwGvcLnqKk40z5OxWySGwNY66s-TzHB6nUsDITbNKxpJciqzrJIGUIrz4SpT2i2yMHpTHcnu6ivGMsVQSwSHum7dm8jAEKfeeLtEg9OsZhuq6l-kNi02e9xI8HnrsNjPxaNeTsmZ-gaOT5xpXYbiYxS44nYNURnhclDJYgBO_j_V17JZ5l_SKPHgeAnD75JdOSZpVrk8-nTqeVZpUuEzadPHbsgxjwaeLEMAqcdtYzr50tCEzzJ4L_rUkgGHfotI1qmofuDRdJkdHL0yPwHQj1FNXmKl7j_P7jjYR37Pe8HaR_jl2438Wt9pbwgpVOm-AkOw0oOAD97PJSnmdHTfijQpXg-tLA8XD8ZFR8oRNmC0xXKLyKL-Aw_3bC3_aRTUPlc-MWeG-DJ-h1QCiPntSKXLeZQsnZ2nnvXIlUsYMeANB2SolEESvm39JlPQehTHOH-ujt-sIZ9uPETThGAOiyIeMi6yfog6Of9lTaI48II=w834-h625-no

http://forumupload.ru/uploads/000e/73/7c/337/t32971.png

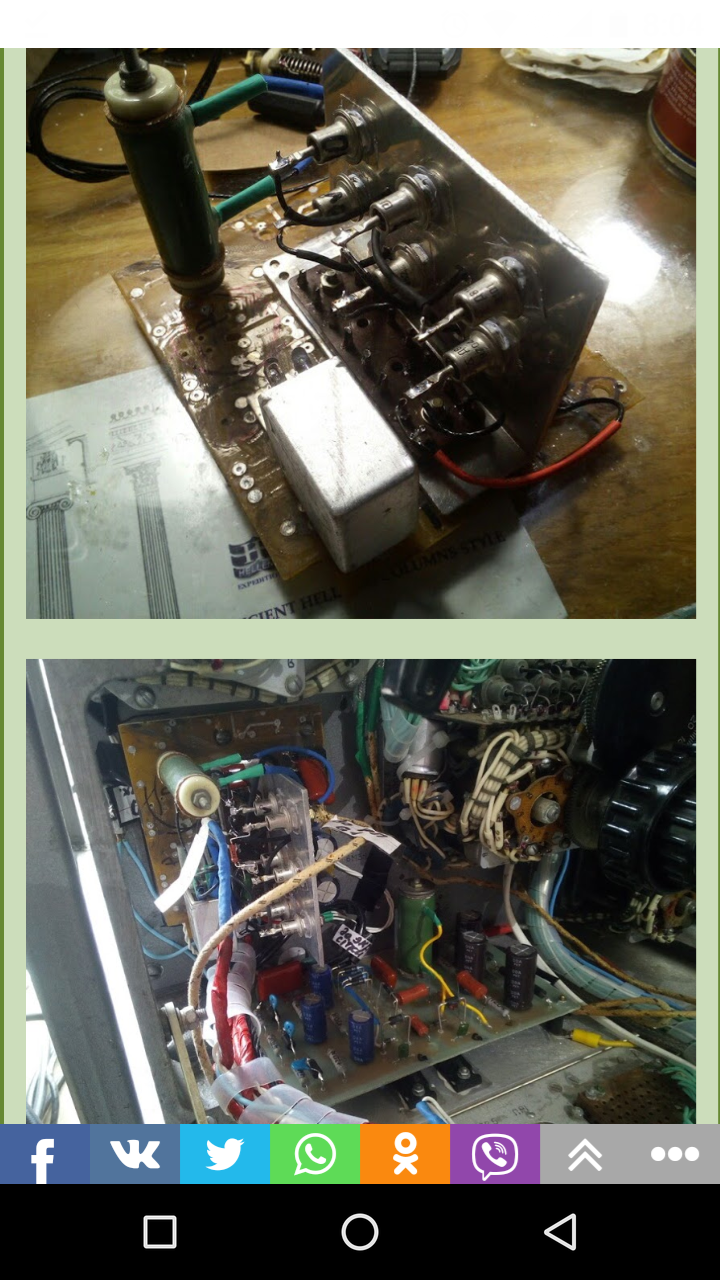

но к сожалению эта схема работала неустойчиво, и подвывала, при работе, пришлось временно собрать макетку на стабилитронах :

https://lh3.googleusercontent.com/YJllScAQykpuyKUKWS8h5YqXKPlImQei3n9oTseeTWzirL1Rv9mUF8p2eFKptVETXQfY0X_qWWQfCbfF0ml8wnXE6YAHVEoa77SAKM1umzH796tZEz03P_lTii9j5qoT8-SlMwUxXI5s9-9g45-jdry_0atc1GjceZBxzqxg7a00YGvqMjeNX2zeGgRUrEY4HgSWcnCAIZUdpir8uMB2-gx9jieXBFpmZjH_1Mt2jokuOOKm7cn1NXCQq1M7HXbPtSwO4Hz3DnswsuCCU4zK2i80TMSg4Y8ecRQsefnWTYyELOseVH6uR2UtOKbKVf3U22THBqLhbQJv8IiG_unq3wVqwLnU4WG9G_DOrarZWDiNCdhPxSAcQx-A9AQG86JlG9v1ZP0IPoMLx2W5fe3eU3c2IHyYsujgYEccl7XosQ0NjyEQ9S-S2CuDBBooA0p5R_LWXwH2XyT3JQsf5167ad9HAlPxWVhr9ljkAa7AjNwByTY7WCqNybC2bDCHJ1eBPf3hGAdSermITV2tbvq7-iDdBv9aklzjn6SgcO7AlNIXUO5CKBMb1qTM73YKfGkUmYm3igz63L1Hg0qXVteU0W26LoS8fsNtqBEaefXkNaDFoNfwPxyk0zeclY5ZRmDLZQQTUyiR9fuNjInRK3MS8tjrLfZCQwXflvxeczVC3kLmfMEHYLqtxLI=w678-h625-no

https://lh3.googleusercontent.com/dwHafJby9PP5hoeHNn-0X_lUo6Zx2KcvgI2MIvBnTyrzpygzFWiSgAwLN6GXKenn1Ggx6E1cXnXt5FQB33UVZSI66Va6BPupRoWtgVbmq-sO2dgyLLXequBaNwkPHfhHEjYf7CSmpBHG9bAKxCNyb9QZ97jkpxJnjLrhntl-TCikdevSjkSm4d7SOSNDeJVYHeqhe5xs6fwTY4FWzl59iZIJebw8lpYG7MEgr8A0q1u1juu1kfVk5S13MKJR1tPWen7UCy8VYZbSFlr1wYlCovFsw70Gh-tvQPnTMxlbhU8yCFflJKVTe5t01jxK3-4kb8Y00jyczsMphOobW3QPUK_Hh9X83pi4Nq20D_UvifyA_Sp68TORWcwfLxEMkTPbuwQ9cbypC5Iod4jhI7u7sxKZZC2HrGgn8S3QrcvpcOl4lE91B8hejO6E0uYimgWjJWN_a_w9FB79RcYWid5DtYB1z12tEh_yHXSM36x6eyVzPiPkkKSYm_qjNgBFk4YzjjMoiHDgwh37rPz9Xr-aRJGBMilAJCxdPLx9ZwgYCIhXagdy2u5R1nzQ3T0i5V52FpGiY30usf3bvgSBXl4sAnL9xG41Ma_SiiyzAg9HL_0mHs_j7F39bLhIwUVvKP6-o66sloy_xClGvJZGyBhsvq4DSajd-Lov4SbeJ2_78-yrT4KlzsgQWTU=w834-h625-no

http://forumupload.ru/uploads/000e/73/7c/337/t37261.png

схема :

https://lh3.googleusercontent.com/jhyWJYHNAu8ms6os9pxCyqpyR7kK78x8hIjHf6KpGNfXcaDkQYu8j1yqZUX5FJxjNreEOsmOhvFZuNhhwCfaii4Aqk_4rKmCrdwyyxLGEVcYFmmIK_X1U88WBqNyu5ehPjhY_uDhRHWt8jghnz65TwA1c9uOZ69u6aJeg-A6o61E6bOA85qoPNUkfmz5JhZn-a2RI7zJnhobBjMVeoQEae_qCfsgnnOcuelIfqfGDuKyOBwMUBYvVcegJg_opjBxEjbRFoNnNtMoJBV_yoPoGQ_h69-HhrFgfdOUq_9TrRqSYmzUZzHhNVMtmIRBd0gauiRTBqaGn_csoV7T-816AF5Ur2ceSX5ZDIPgpHZ1EYW0CnDoz1A28sMTZBX5qA91U2eN4Fyi-cuQ_mn9KO4w969-irkvXt2g65pCLzrmkbd_MMyVpOfwPwsBu-8EP9BSo_qvIFNmSRy4lkQviVPf8vRl5XsFLmVUabhs-ih1yBw4cirkU_EetNWWtpjjIkxz5XECCo4vgaZpkdNLPCGMjoe_JOYSmr8Xcel46SNZu0pJjAnQPF6z6lgR6836mDSPXIG0Eo5MD9Nr5iDi_MFoUIuJMMwnqLfTc5-jMK2rsdaWZgB9OeAqEMlYmuS_WZfgqDP1NPBzZ2QIZJJQclCg0phkAZno9XwEbnDOz6s0u3SvSAuLwG0FV9M=w888-h556-no

или

https://lh3.googleusercontent.com/0Nhb25-Jrp-mL-cpW5KWGqz6to0kikBERePBjFCeU_ecaMSLj_ZcZJonOG7K1rCAXUNmLA6AW2IRZyKWjUFLQhMPLvcBOeFQoD57MqOG1q2zCbifJxeyEztOMm5OOkgnrxxiKB2I4UajTrV16xi26xHwno0xAPjWdTv61WPFLg_QdfVLQi71xg-pV5Zz2MfU2Ja4hPWNNSxh1dZFs9JfH-jqLbw8bCn82TQLncLS39KcYtxk-5RMqDzxbXmd-22Q_8pR-_XyuNSlq48QDgb4NS0NdNlPNL9OnKHhL9DPYCy7hjtKlSttn_EUOcARlsOahEYh4-fbQBuO4DMGBtLvKsljb6xHYFIQeQJ7HxrwnSE_GOIVXACwKOdRajdrmBSLMcGmzSVLglAhrbCfxosZp62cnaaIY0iuKa-prW7zgGdpwharMgLM2D1jCgZdK_JV6YI-mInDKfSj1p6mWdBRljN3ef_z4ljoItwJRK9vWfEpLRueAHLlPzgSLRauyrCvLLJ1SdENZpxENu5hS121jf_5vScavUwqo1bTwH1zQxIWm2Gpk_ZVEMgO_5GzzyIT8IPnv-_WVEbq134qytkFR9vl-92vTGimdotaqy9rx4kmAIQJuWevQ1oJZ8BcDBWZRcJzaEf7okbKYVYRGAHDkoWB3GDKW7DFeW91hmagYOPiTJkBS7dJHHk=w463-h625-no

https://lh3.googleusercontent.com/HCoP_hatjBJyNP3dF9S9idZTLg6I49gobS14Xc9JzFtOKETMoUf8DIerU0DAL2jGanc8uuXUqT3bWcRlChqKelNBvdPhYZn8_7rVknEYGRGgJ91I6-lAYsmXYPDKfGQ9YHeP5ImDCCjtmrKkp1ePxeCLIE3KVBibaFngWbUxv3GU6U73ceNn20uG_3CjPz9OJBbd8fXo603B7fY2YcG5v8AAQ_ncNdCCgEaQ0U2or2d7S66uNF2gG7mGo5iQUKorBi238-SIKV4W48wDfy8qUJ5-mX7HEhB6EJof3fk-RufUTUwNUjksGOtOtkSS_GaJTxyZY6pvD2lClTTdN5Hk3ozW-_UeEHzUB8L5Qk52uZlzcEMVyHaCo12geee6fJqvQJHVrBpeadtBDBR1rsWPBu2oroxjLjPTyYjuYlj7ujayB02yrjs-hRJkiOdONfQ-eCV_1IjgZJonnFMzwFRBHFZNtOWI3hlhura7EtkBpvmOZ5DVU7L7auGY_i0e0cKkUTGrXXhZ_Oz1DUGPzNAcio4DtKnQUQ0uCt0GTrXMZ9pIUWNjYalzLGsBHkXbanmnJ5jEiPeHfrBaNY5uuFClDEfGjkzN1_G5f5O7VefsfLgLAwIgZ4hJxtxLE5vzbnGLtRDR3ZCDlnY6FqzF5_Zl-QwQCf3x4-Vj3En2a7tP0PurN-vBuSirHN8=w323-h625-no

https://lh3.googleusercontent.com/V_tUFYVwGO-Gn9fhhGWRvVpvySmZ9wtmINTL6A9DMwE8jqIb0jBJDKODtJ316SiQpcxgcgaXrkVdkAScA-4c-gVkmOxwf6r80n8K6SUhdXe-RbRTm7LVUagWm3LuP4X6n9YOWP3LVa3jlP1dTWVkZgG55Z6WzagwusLu2n8uqvvJzGRTdxTDCm_0u7pU9a5qAZN4N06YrJdm4nHhIKgAc7__EF41Cef8gDHcqXg8CJDOiwUvYOpycN0g_l5F1a_5KI6zC0Pul4YI9tiyCr319g_AJ9uRs62GGlDhfg77N-l7i2y6_tNyNNc1aHasSFfaGcAWPdaIRZlwcqMEx-j4mtL61oPuuFRGaNTWQLUYDgclFyoM_q8Z_e5VpEPwRkq78hD5R75vgvI58Vy-q7X36ZP4npVZtAQG14MPxYeuI9rKFedstApaIokuYcJ78uurv5-L3BqMLug8gm54TFZmy1PytyryYb4zFcNjfg06dtuDHtwY_hWBmjn_QCmbKeqAqQD5SoCi2JKHTf6hKKTko4OhANM2eOIMO7NL9r56jJwHHYwQ3WJjZZg81MjPHaLRZx-R5j7-XTzPCFSKMYJ8sUjk3g71IY-7iXTk5ZnAKuMhDHPW44vxRCVRuPMESfGlbpCsfQuhF5hUiom5A-hwS5elA-7bYpdwfPayeM-vp4wAh9xG0XFe1uk=w303-h625-no

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

68

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362

первые идеи.

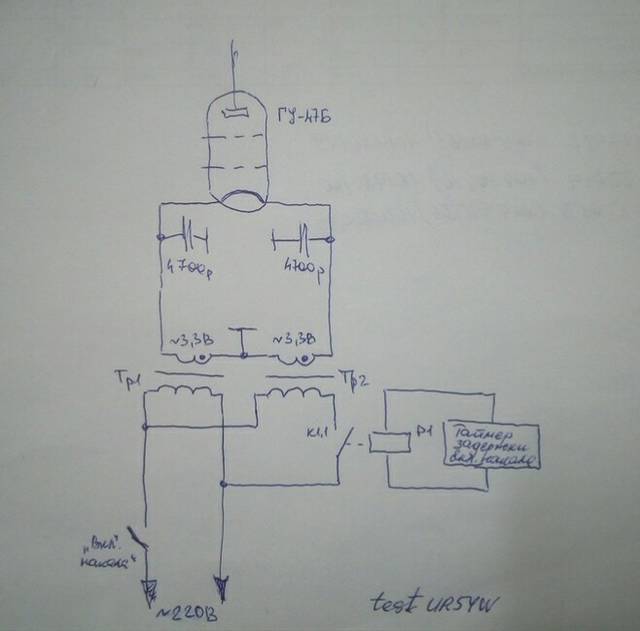

подключение накала :

накал ГУ-47б - относительно "дикий" = 6 В 60 А

для плавного пуска накала - было принято решение использовать два накальных транса по 3,3 В, соединенных последовательно :

http://forumupload.ru/uploads/000e/73/7c/337/t19601.jpg

один транс Тр1 подключается сразу, второй Тр2 - через 3 минуты,

первые косяки :

то есть планировалось, сначала подается на накал 3,3 В, через три минуты 6,6 В

но ! не тут то было ... из-за большого тока накала и индуктивности вторичной обмотки неподключенного транса Тр2 - реально на выводах накала ГУ-47Б было 1,5 В

короче данный фокус не прошел.

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

69

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362
vas написал(а):

но ! не тут то было ... из-за большого тока накала и индуктивности вторичной обмотки неподключенного транса Тр2 - реально на выводах накала ГУ-47Б было 1,5 В

было принято решение включить в работу транс Тр2 в режиме старта,

для этого контакты реле К1.1 зашунтированы тремя проволочными резисторами Rб

http://forumupload.ru/uploads/000e/73/7c/337/t40199.jpg

эта идея сработала

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

70

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362

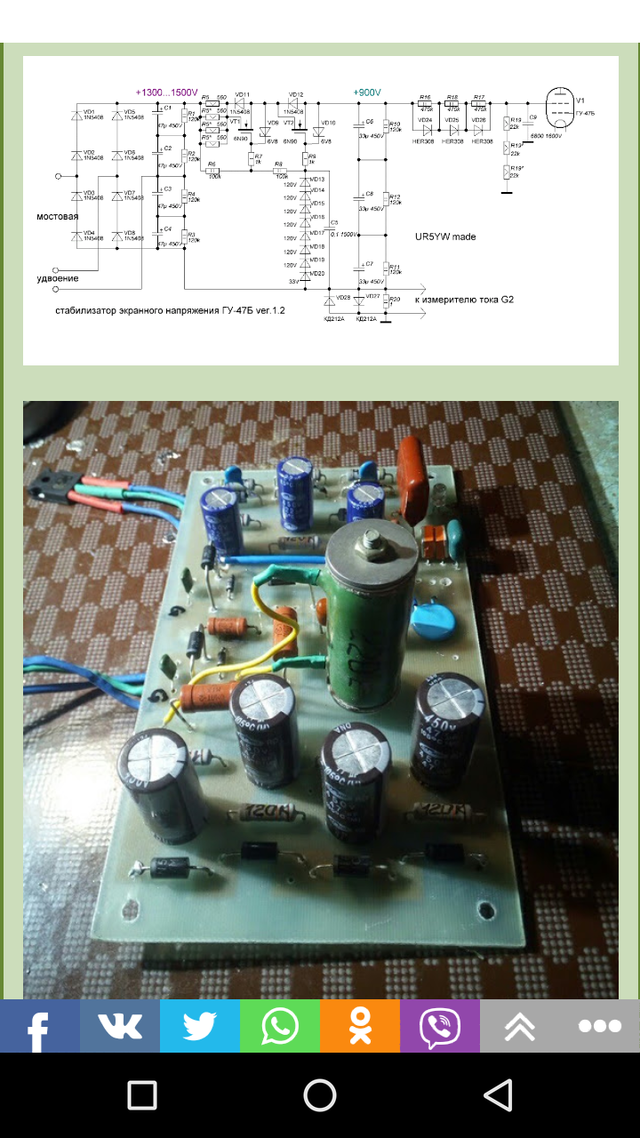

стабилизатор экранной сетки +900 В :

https://lh3.googleusercontent.com/ltHvPBfXJmRDAcvO3kp81T-cYjaYqi3jMXaoabjTyOvcKwg4A3WiC44-PQTyV4b3pwsH3KkgkCr336lzZ10MFOanlmvMR6FZI7oPtzETYysJNqCMXHj8m_4aN_OWF3mlmSOnAu7i1n54v85uBbnKCVUL-AZtx8NxSOU4sUSKp9hqlJ8K8bUCZ3bNCMWCoeNeltMcrzCZpBByyL4wh_a0SpKMSLTgggfHXADwzdP3nHqtvc1OvTa8YAqMwOwRN4g2LpuogtlAjnSnyYMWRGZvlSKvtPL7CONvKbMJGsQF3ZMX4vSPirxiFxa_FVXDcN5zPdNiDKNOJ2XOhPZ1g2fHd3fhUJvjHLqj1dmeBv_525ZMgzusxMUQaoP6ms95IWNIjIZaoqzzzMzmF5V7_c-sEChFA1_m1DSgJXCS_9jMqeQM9xK-uWaAuJBCOlK5hXBqx6xinaMCA7HjyqyFzBlY-4V3f_-c9lFlncCFDkdRx4HxpDp7Q0lK5bpFmjWBO_FMHfFX7nxwcuNnQwzLd9qEqLTNuYvBND5j5z6ytpmTuPDNc7viIwNW9fUSLNNrT7RWYRVDXG9Ovmd1LiKCcxNbBtbwFKzGO0vFa1mw1Uixkf5YYxSCEKzieSd9mD5hInXL9rQrQoSh-NcTgEpDbxIzMAqi6KyuoZo-AOcuXDnLAJ3KaLLbULmNE3U=w1205-h625-no

https://lh3.googleusercontent.com/Xv4E1_JlTuPtQU7wzwdN-ZoSUKBe9y_n1xHqlu6FS8XJx0ZyBClnYmVc66SRItyeQ3gL--GxBVIx7zGe8DAICU581dDhiNjQYQhAmdQFWg5eTiTqOsJx0ECN166Tikr_AHbll3cQlQjoK53AhdZCC6SEfMZgQP_VXYkRtSnfiZMdlARONso80M2cxPl477-EPC7Xhfs2m9Gic-VnjqRJCLSxtA-2y2j--yVKHDQPOaSINmdQ6u2AYbriZoC3h_RAnPZmUSVipxGb_zDqIzj8xgO0Bhlcz1gY9KYxrSEdJPmlNcg9OTHcm7PhYVdQh3PFTvUSSxoSi67q33t3k4kF_Kbb37Hp5Q382T2QYssK9Z_Xqy92IAi3Whc8vGun108vWgUY56K9bu2G4NZfHDsZ5naFboKrT0d18ke9-JlTl_MG7oL2MDuD8rThit9LHpX9HDHZAtmICIjcmjxorMsYLIPiURcdO-4jju67wKrALAvSd-eoMcpvC1ak0WmPNudVl0FOrgJIUPI4ILtmUYI8f5CxXovnD1SOQbv0Tpy2Sd6Ojv1NVUekdvrWMSjqB-3Ca8GxmCpnqHN_GYC39apB3rz3KgzTXMeoFA_uAE7dcZnrWuIehisW8BhhLWs-4oNcM7-o0M9omNaJg8VJr6AI00rCekRYRAhpqHbR3nPnbmbl6aSgdmwKIXM=w585-h625-no

http://forumupload.ru/uploads/000e/73/7c/337/t33874.png

https://lh3.googleusercontent.com/hSEiGpEncgwRqzpr7o8prfUDagDARkFod4MG0RO6_NYdiMroo_mraHjTcPEda6uNq_SFjIdHpNd8JLVYKcG2ojLYm6wA_VieIpJk8MsLRGpVafzovMBxK8uLCe6Yl6ZaHVoXRX-jOK7NMR_9dzPNZdlhKvSQhWR6Y8pgABcS4aJ0LSY8nqUWctaomFHuu9fInlB2kcyw0BjYj8g2DpqXGWU1ju5XaSi1KO0_WEkY46KCCmwowl1ZG0MK_gTyNgr32jcZx_yjGF3vhcifApym2HDqhvaJLhAhZ431y_gKTAa3JzwsVZNQtBjPSxjBerjbNvfT5_Lo_MyaEAUetpxszuQDw47lt7vdDJdqGgUwFkNWT5tQkVCjqeIqgcKw5A1v6uPxDTtCO2cf_1nDRReVigg_tUk3UGliO6-0sBR8QHNpSMkD7uN7tecfP574qMeg3Ne_o_SNzaNLmTDoJMvjRPiI2XivAb9uw_cMvzmO2WehsIPG4Y0RQgXeZXSjDiGSPUGZCXvFcl3Udyc-OLSWdJQIc24cM47oYg7_mk3CFv3WMPnVi6RD3hU-gb6h49pwXIIxP_Xk4E3LFDJuIfXuMI9mWuw3NKw2x_gnNSnv5606bOUjD3Nbg4kobKSOZnRI2dhEhZIHObpJ7y9eDJ8UWFNwpsVa5sKC3erIe158TiUJDIiDnZsTXsE=w834-h625-no

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

71

  • Автор: R0SBD
  • Пользователь
  • Сообщений: 265

vas, у вас ничего не вкладывается, сами не видите что-ли?

72

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
R0SBD написал(а):

vas, у вас ничего не вкладывается, сами не видите что-ли?

Сколько возмущения...
А на деле - R0SBD!!! Настройте отображение картинок а потом пишите так возмущенно  :crazyfun:
Всё отлично видно с нескольких разных компов, разных ОС и даже разных инет-подключений.
Через ТОР еще осталось глянуть  :D

73

  • Автор: UA9TL
  • Пользователь
  • Сообщений: 13

Что-то у меня не получается посмотреть по ссылкам vas
Что надо настроить?

74

  • Автор: Евгений
  • Пользователь
  • Евгений
  • Сообщений: 851
Anatoly написал(а):

Настройте отображение картинок а потом пишите так возмущенно

А как настроить? Тоже не вижу.

Подпись автора

RN7T ex UA6GV, RA6FOA

75

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946

Я не про "вижу или не вижу".
Я про "сами не видите, что ли"

Вторые сутки форум лихорадит конкретно.
Александра в админку даже не пускает.
Я вторым админским аккаунтом ему пароль сбросить не мог.
Очень много форумов на билд2 в коллапсе.

Когда я отвечал на пост Андрея (сбд), то все отображалось, причем с трех разных айпи.
Сейчас даже при повторной загрузке одно и то же выглядит по разному.
Даже форматирование текста улетает.

76

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946

http://s2.uploads.ru, кстати, тоже процентов на.. дофига лежит трупом. То 404 то 502

77

  • Автор: Alex_EW6T
  • Пользователь
  • Сообщений: 369
Anatoly написал(а):

....дофига лежит трупом

Чувствую я,  скоро будем место менять...  :glasses:

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

78

  • Автор: VE3KF
  • Администратор
  • Сообщений: 150
Alex_EW6T написал(а):

Чувствую я,  скоро будем место менять

На что менять?
Я тоже не вижу графики. Причину уже описал Анатолий, форум упал и не отжался.  :D

79

  • Автор: Alex_EW6T
  • Пользователь
  • Сообщений: 369
VE3KF написал(а):

На что менять?

Я не СиС Админ, в форумных движках не сильно понимаю... Но, не знаю противоречит ли это политике актива данного сообщества, поступил бы простым способом.  Договорился бы с Сергеем ( глав. Админ QRZ.RU) Он когда то сильно мне помог и два сайта  разместил у себя на портале выделив место на сервере. Один сайт я написал для радиолюбителей Витебской Области S.R.V.O. и свой персональный, уже старый сайт с 2005 года  YL2MK и работает там все как часы! Можно открыть опции на сервере MуSQL and PHP и сунуть движок форума! Но нужен грамотный спец по этой части, что бы самого Сергея не отвлекать. У меня когда то стоял форум на своем сайте, но через 2 года я его убил, потому как особо там писать было не кому в Латвии. Оставил чисто как Персональную Страницу  тот сайт. Но технически все возможно! Кстати, денег с меня он не брал.

Извините за OFF TOP  в этой теме.

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

80

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
Alex_EW6T написал(а):

Извините за OFF TOP  в этой теме.

Да ладно... За литр "Рижского бальзама" - почему бы и нет :)

Но тема о возможных перемещениях на другой хостинг пока закрыта.
Во всех темах :)
Всему свое время.

А здесь потом почистим, а пока пусть побудет: всё меньше вопросов в других местах :)

81

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362

продолжим...

подали накал, прогрели лампу,

подали примерно минус 80 В на управляющую сетку,

подали экранное напряжение,

нажали на РТТ - а тока покоя ноль,

уменьшили напряжение на управляющей сетке до -70 В, тока покоя ноль,

....

и так до -40 В

появился микроток анода... ерунда какая то...

по ходу у нас косяк #2 !

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

82

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362

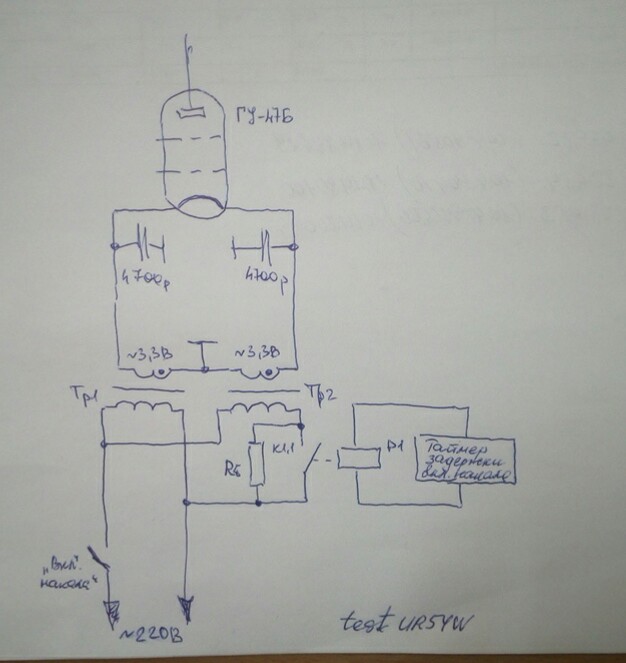

Питать  накал от двух трансов - нельзя,

http://forumupload.ru/uploads/000e/73/7c/337/t95652.jpg

Думаем, что проблема связана с тем, что в таком включении через каждый накальный транс течёт постоянный ток покоя, который подмагничивает их.

Если бы накал подавался с одного накального транса - он бы не подмагничивался.

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

83

  • Автор: TESTER7
  • Участник
  • Сообщений: 29

Графики не видно.

84

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362

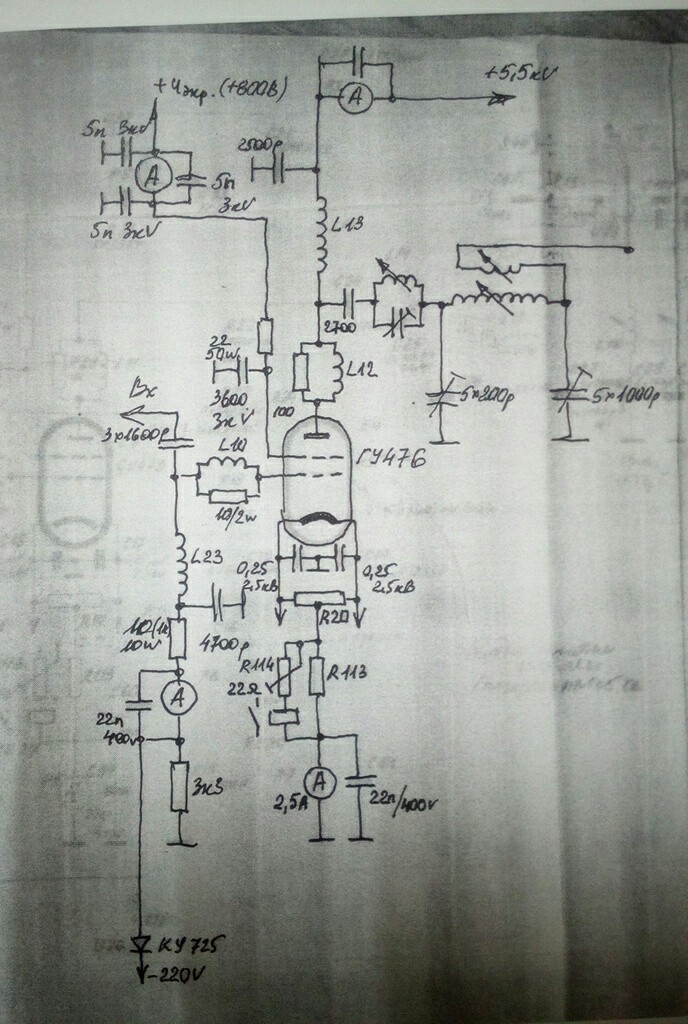

Срисована схема от вещательного передатчика :

http://forumupload.ru/uploads/000e/73/7c/337/t11832.jpg

интересно, что представляет собой резистор R20 ?

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

85

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362
vas написал(а):

Думаем, что проблема связана с тем, что в таком включении через каждый накальный транс течёт постоянный ток покоя, который подмагничивает их.

Если бы накал подавался с одного накального транса - он бы не подмагничивался.

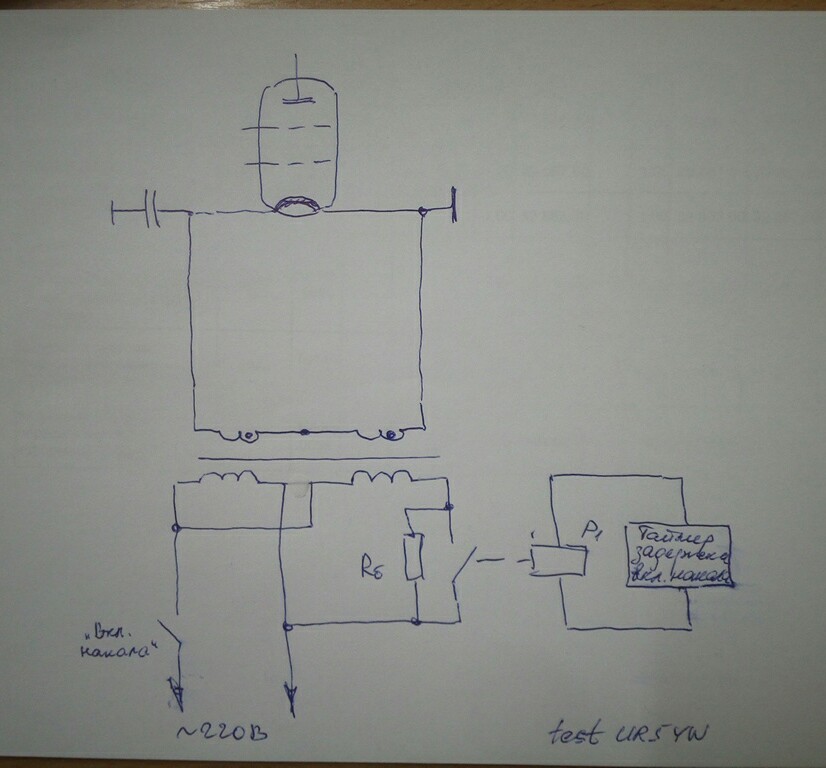

в целях теста общую точку соединения накальных трансов оторвали от земли, а один вывод катода посадили на землю  :idea:  :

http://forumupload.ru/uploads/000e/73/7c/337/t62337.jpg

о чудо !!!  :jumping:

у нас появился ток покоя 1,3 А !!

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

86

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362
vas написал(а):

у нас появился ток покоя 1,3 А !!

также замечаем, что ток экранной сетки имеет максимальное значение,

увеличиваем напряжение смещения, но уменьшения тока покоя не происходит - понятно ....

по ходу у нас косяк №3 - возбуд !  :canthearyou:

да шо ж это такое ? и когда это закончится !?!?  :mad:

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

87

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362
vas написал(а):

по ходу у нас косяк №3 - возбуд !

грешим на недостаточное заземление по ВЧ экранной сетки,

у нас пока только один блокировочный конденсатор КВИ-3 4700 пФ

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

88

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362

планируем снять ламповую панелищу от ГУ-47б и запаять блокировочные конденсаторы по кругу внутри как в панельке от ГУ-43б.

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

89

  • Автор: TESTER7
  • Участник
  • Сообщений: 29
vas написал(а):

интересно, что представляет собой резистор R20 ?

Скорее всего это мощный реостат

90

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362
TESTER7 написал(а):

мощный реостат

Как расчитать его сопротивление ?

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
