Пока что это самый мощный работающий УМ на форуме! Всё получилось
Кто мощнее сможет?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
А какой ток анода в резонансе при анодном 4000 В?
К сожалению не всё сразу записывается в блокнот, некоторые цифры из памяти уходят в страну Мальборо ....
но сегодня ток на 15-ке был больше 2А
основной транс от Р-140 плюс транс вольтодобавки, при 1,7 А анодного блок питания уже заметно гудит.
интересно, какой ток в нагрузку способен выдать трансформатор от Р-140 без вреда для себя !?
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
но сегодня ток на 15-ке был больше 2А
Ух ты, колоссально!
Это расстроенный ток или в резонансе? Если это расстроенный ток, то это примерно 4700 Вт, если питание 4 кВ. Это практически рассчетный режим. Для 5000 Вт ток нужен 2,12 А
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Это расстроенный ток или в резонансе?
Это в резонансе.
Боязно, чтобы такая моща сразу гуляла по элементах ВКС, не уходя в нагрузку. Блок УМ от Р-140 - крепкий, но не безмерно крепкий.
Мы настраиваемся и ищем резонанс сначала на 20 Вт от трансивера, потом даем 60...70 Вт, и подстраиваем ВКС.
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Это в резонансе.
Обалденно! Я просто недооценил
Ну если это ток резонанса, то тогда это все 6000 Вт и является абсолютным рекордом форума! После ВКС выходит примерно 5600-5700 Вт.
Вы так можете сжечь ваш измеритель мощности, у которого предел 3200 Вт.
Мои поздравления вам, вы сделали отличный УМ и он работает!
Расстроенный ток в этом случае должен быть 2,42 А.
Подводимая к УМ мощность, без учета накала 9700 Вт.
Тепло по аноду 3700 Вт, почти предел.
Мы настраиваемся и ищем резонанс сначала на 20 Вт от трансивера, потом даем 60...70 Вт, и подстраиваем ВКС.
Вы правильно делаете, хотя это несколько не технологично, много времени занимает. Стоит подумать, как это дело упростить. БМЗ может какие использовать, чтобы сразу на диапазоне выставлялись нужные положения компонентов ВКС. Это будет намного оперативнее, особенно при работе в тестах. Ни в коем случае не подавать полную раскачку при расстронной ВКС.
Ну и измеритель мощности под такой УМ нужен до 10 кВт, чтобы стрелка была на полшкалы, радуя глаз.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Это в резонансе.
Пора менять аватарку
Например - из Фотошоп ("пасхальное яйцо" в программе)
В предыдущей версии фотошоп был "электрический кот", там вообще соответствие нашим делам.. после пробования анодного пальцем..
Но той картинки не нашел
Пора менять аватарку
Это точно, пора заменить котеночка на котяру в кепке и тельняшке, типа бывалые мы.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Кстати сказать, можно создать ,,Клуб 5000,, членами которого могут быть те, кто изготовил, запустил УМ 5 кВт и выше. Василий будет первый!
Что значит верный расчет и грамотное конструкторское исполнение! Респект!
Пайлапы не страшны с таким током анода.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Боязно, чтобы такая моща сразу гуляла по элементах ВКС, не уходя в нагрузку. Блок УМ от Р-140 - крепкий, но не безмерно крепкий.
Я тоже сначала боялся включать свой УМ 7 кВт на двух ГУ5Б, построенный для клуба. А потом все стало нормой, после выявления слабых мест в УМ, тонкие места сами отгорели, приварились и он стал работать как часы.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
можно создать ,,Клуб 5000,, членами которого могут быть те, кто изготовил, запустил УМ 5 кВт и выше. Василий будет первый!
Что значит верный расчет и грамотное конструкторское исполнение! Респект!
Я знаю в сети еще пару человек, которые строят усилители на несколько киловатт, но почему-то, кроме фото передней панели и ТТХ они ничего не выкладывают. Поэтому очень мало информации...
все стало нормой, после выявления слабых мест в УМ, тонкие места сами отгорели, приварились и он стал работать как часы.
Таки да, при такой мощности начали отгорать или прошивать некоторые провода, они были заменены на более толстые или с лучшей изоляцией.
При раскачке происходил сильный и громкий разряд с одновременным выбиванием анодного автомата. Думали что это прострел в лампе. Оказалось, что это разряд по воздуху с анодного кольца ламповой панели на боковую крышку УМ:

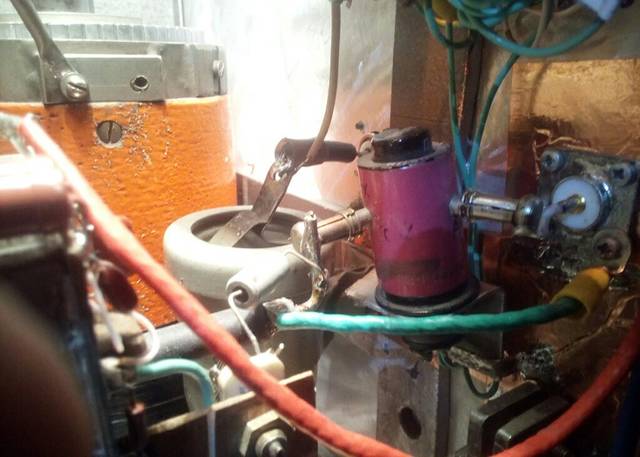

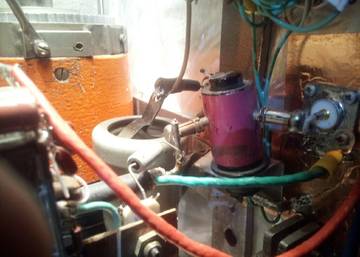

Эта проблема решена установкой между ними полоски из фторопаста.
Сгорел один конденсатор, он уже заменён.
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Расстроенный ток в этом случае должен быть 2,42 А.
Подводимая к УМ мощность, без учета накала 9700 Вт.
основной транс от Р-140 плюс транс вольтодобавки, при 1,7 А анодного блок питания уже заметно гудит.
интересно, какой ток в нагрузку способен выдать выпрямитель с трансформатором от Р-140 без вреда для себя !?
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Таки да, при такой мощности начали отгорать или прошивать некоторые провода, они были заменены на более толстые или с лучшей изоляцией.
Это нормальный процесс. УМ не с конвейера, можно сказать экспериментальный, поэтому первое время будут тонкие и слабые места вылезать наружу. Это кстати хороший материал на будущее, опыт, который нигде не купить.
Думали что это прострел в лампе. Оказалось, что это разряд по воздуху
Это с анода на что пробило? Или с дросселя?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Это с анода на что пробило? Или с дросселя?
Это был разряд по воздуху с анодного кольца ламповой панели на боковую крышку УМ.
Эта проблема решена установкой между ними полоски из фторопаста.
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Оказалось, что это разряд по воздуху с анодного кольца ламповой панели на боковую крышку УМ:
Какой же там зазор был, если 4 кВ пробило на корпус? С таким анодным воздушные зазоры должны минимум вдвое больше анодного т.е. 8 мм, а лучше все 10. Такое анодное не любит тесноты.
основной транс от Р-140 плюс транс вольтодобавки, при 1,7 А анодного блок питания уже заметно гудит.
Это значит, с такой нагрузкой транс нельзя включать в RTTY. В импульсном режиме тлг или SSB он будет хорошо работать.

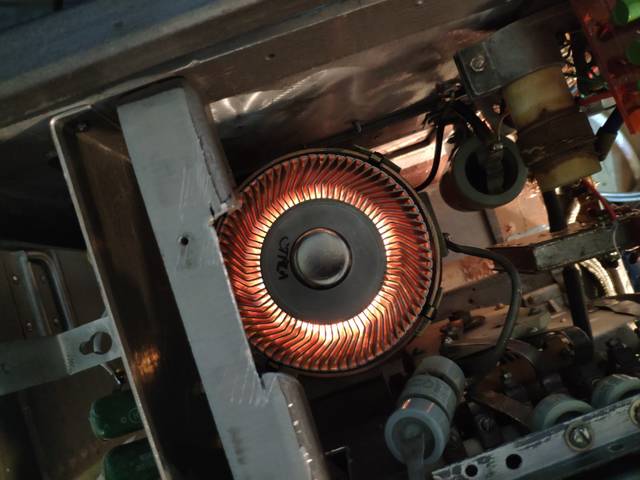

Охлаждение должно быть хорошее, в том числе и аварийный обдув лампы в случае пропадания фаз.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
интересно, какой ток в нагрузку способен выдать выпрямитель с трансформатором от Р-140 без вреда для себя !?
В основном это определяется трансом и диодами. Предел обычно определяется по просадке под нагрузкой. 10-12% просадки это нормально, больше 15% уже можно считать пределом.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
И транс анода следует охлаждать вытяжкой, не нагнетанием. Так он дольше будет служить.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Мы получили 3000 Вт с 70 Вт от трансивера.
Слепил небольшое кино по УМ на ГУ-47б - ссылка
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Вот это крутотень! Поздравляю Василий!
Поздравляю Василий!
Спасибо !
но расслабляться ещё рано,
ВКС строится только на трёх диапазонах...
нужно будет сделать все бенды.
Думаю, нужно будет искать анодник помощнее !
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
ВКС строится только на трёх диапазонах...
На каких?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Слепил небольшое кино по УМ на ГУ-47б - ссылка
Не было сказано про анодное 4 кВ.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

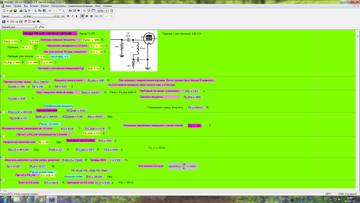

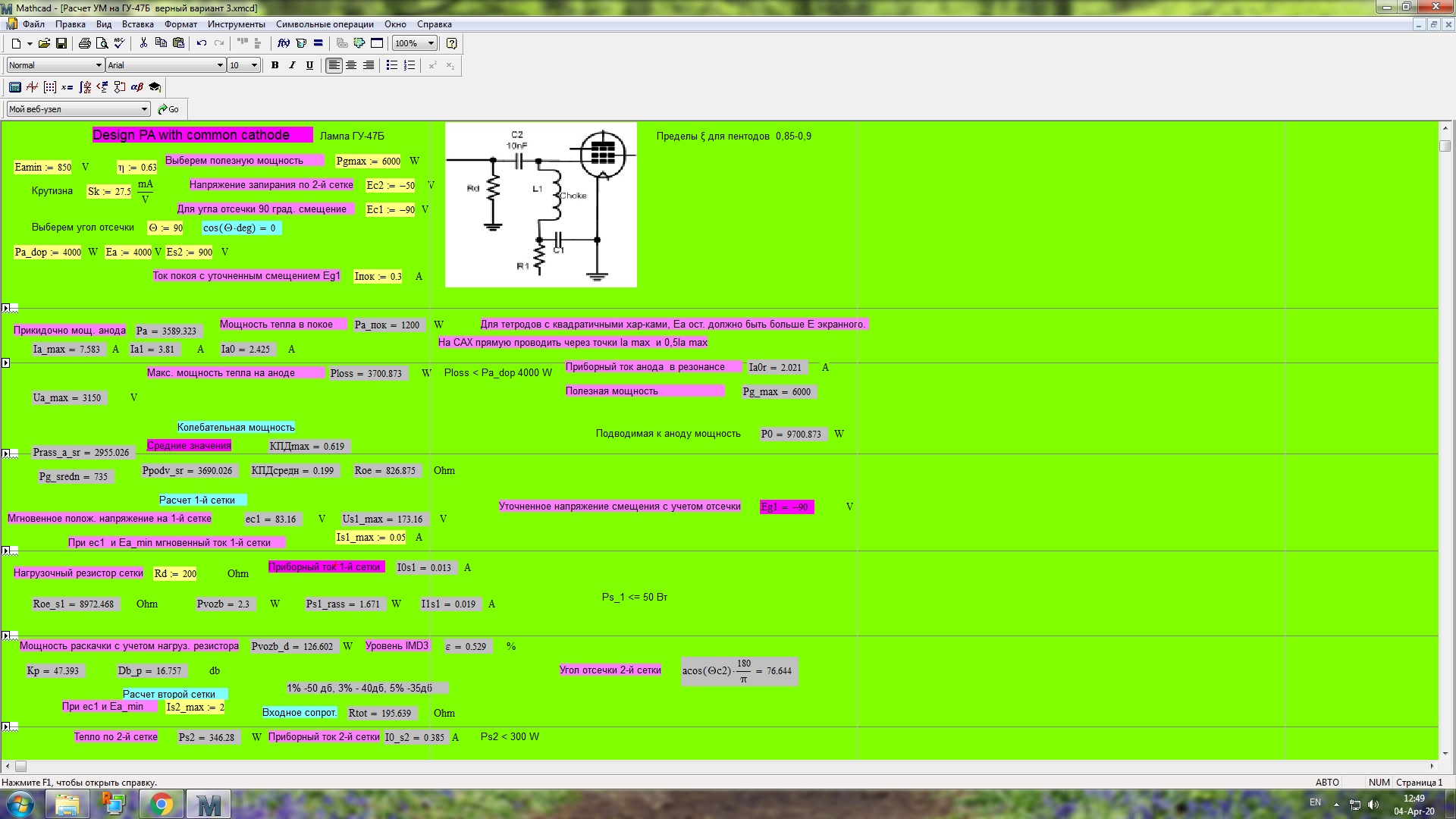

Обновленный расчет для 6 кВт.
На 10% превышение тепла по 2-й сетке. Это не страшно, если хороший обдув.
Roe снизилось до 820 Ом из-за увеличения тока анода лампы.
Раскачка увеличилась, но можно резистор увеличить до 350 Ом, и даже в этом случае усиление по мощности будет 19 дб, что допустимо, возбуда не должно быть. Но входные контура потребуется пересчитать под 50/350. Раскачка упадет до 75 Вт.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Не строится ВКС, может причина в ошибочной, неправильной коммутации вариометра?
С вариометром можно настроить ВКС хоть под табуретку в качестве нагрузки. Надо лишь правильно скоммутировать вариометр.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
может причина в ошибочной, неправильной коммутации вариометра?

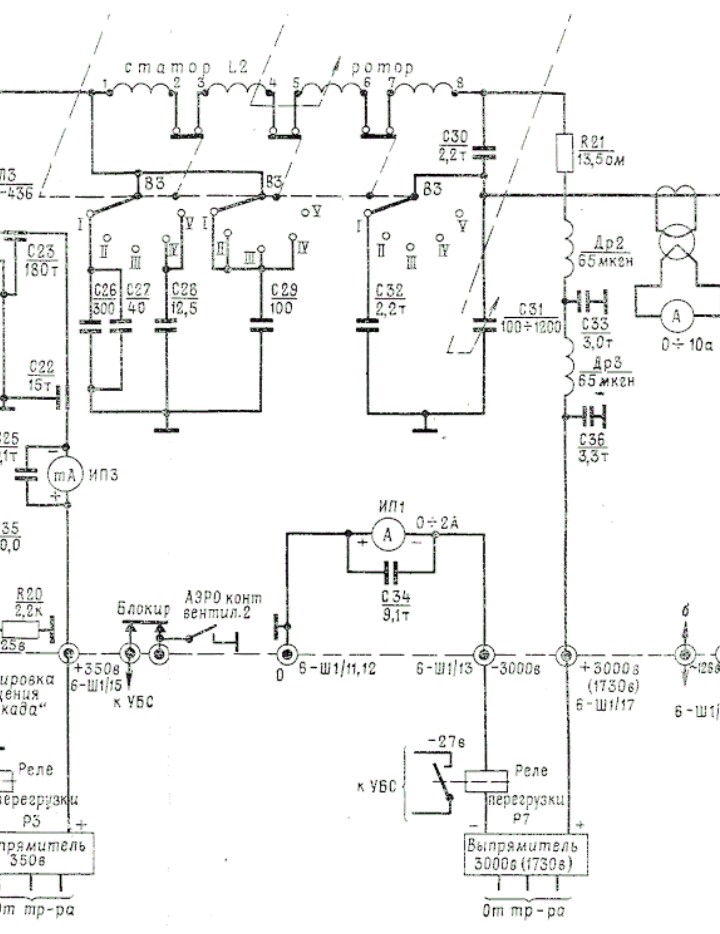

На схеме блока УМ есть переходная емкость С30 на 2200 пФ включена последовательно с холодной емкостью ВКС.

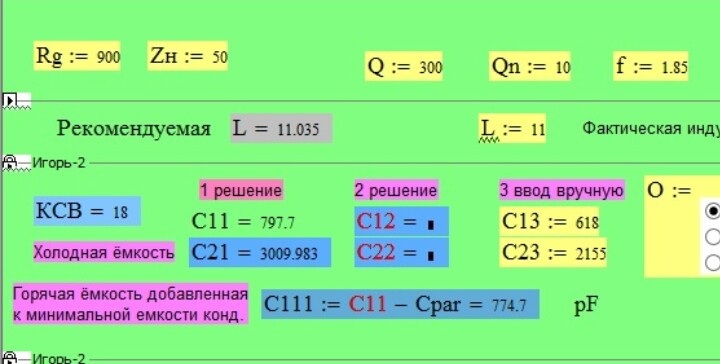

На 160 м холодная ёмкость должна иметь где-то 3000 пФ
На 80 м холодная ёмкость должна иметь где-то 1530 пФ
Даже на 80 м последовательно включенные 2200 и 1430 пФ образуют делитель напряжения, почти в половину напряжения. На 160 м коэффициент деления ещё хуже.
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
На схеме блока УМ есть переходная емкость С30 на 2200 пФ, она включена последовательно с холодной емкостью.
На 160 м холодная ёмкость должна иметь где-то 3000 пФ
Это для схемы с последовательным питанием. У вас тоже последов. питание или все же параллельное? В любом случае, емкость С30 следует увеличить с 2200 пФ ну хотя бы до 4700 пФ. Раз по расчету хол. емкость 3000 пФ, то С30 должны быть существенно больше чем 3000 пФ.
И даже для 80 м эта емкость С30 тоже маловата, если расчетная емкость 1530 пФ.
Вообщем суть понятна - вас сдерживает, ограничивает настройку слишком маленькая емкость С30.
А если схема паралл. питания, то емкость эта вообще не нужна.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
На 10-ке получено 1500 Вт

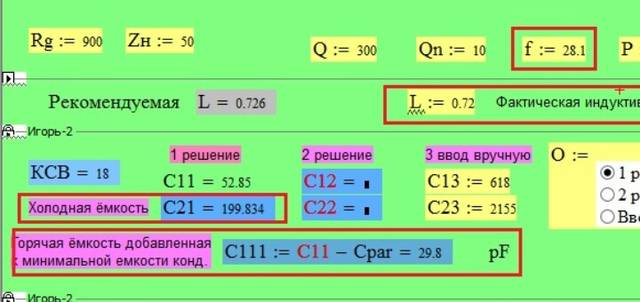

По расчёту горячая ёмкость 29 пФ :
сколько у нас !? затрудняюсь ответить
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
На 10-ке получено 1500 Вт
Это очень мало для такой лампы.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
У вас тоже последов. питание или все же параллельное? В
У нас остался оригинальный вариант с последовательным питанием.
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
У вас же есть прибор АА300. Прогоните им ВКС, нагрузив лампу резистором 850-900 Ом. Или же трансивер с выхода и КСВ метром смотрите.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
У нас остался оригинальный вариант с последовательным питанием.
вы без переделки его используете УМ, с послед. питанием? Тогда увеличивайте емкость С30 как минимум вдвое а лучше втрое
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
