Добрый вечер дорогие форумчане!

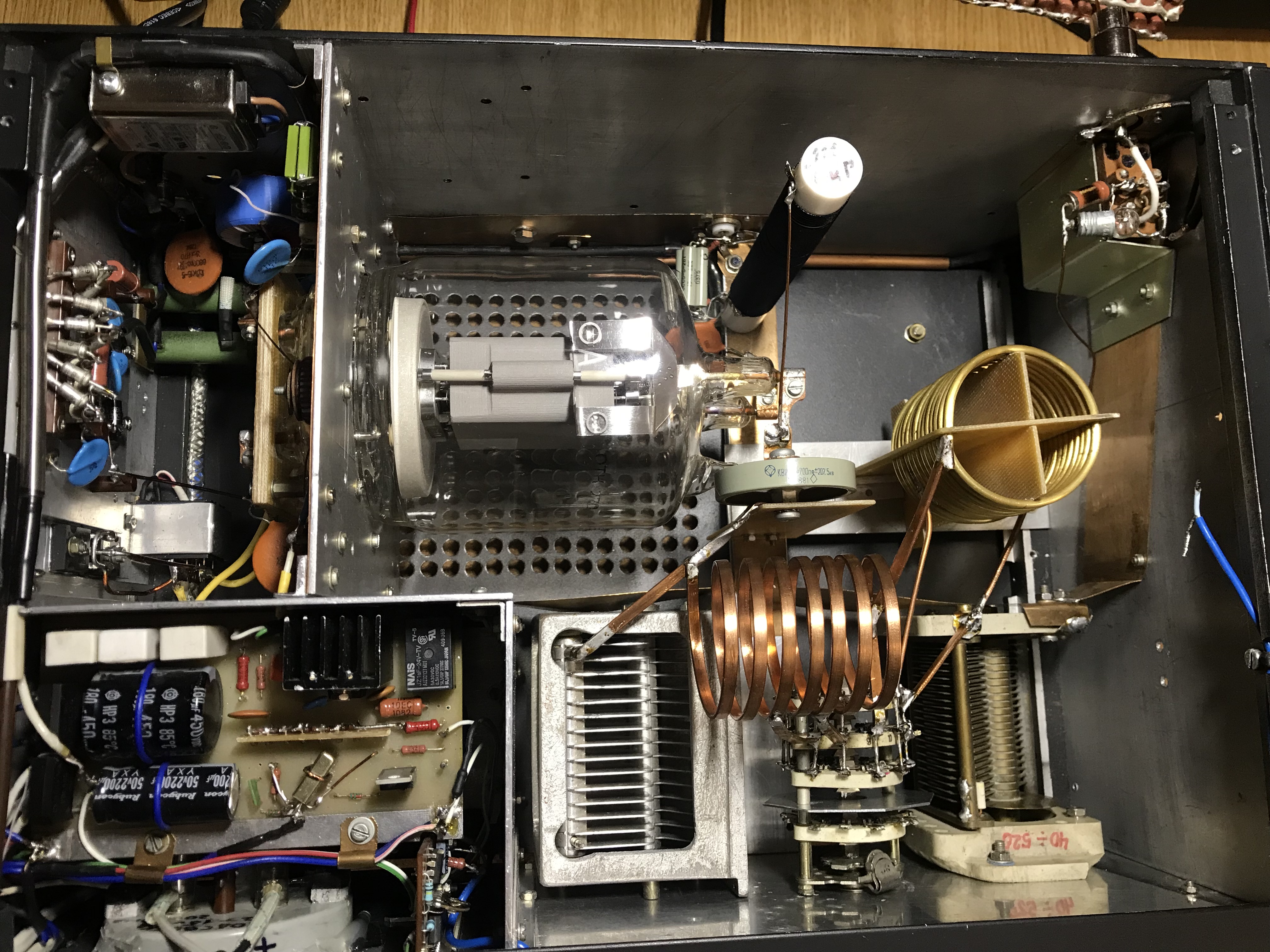

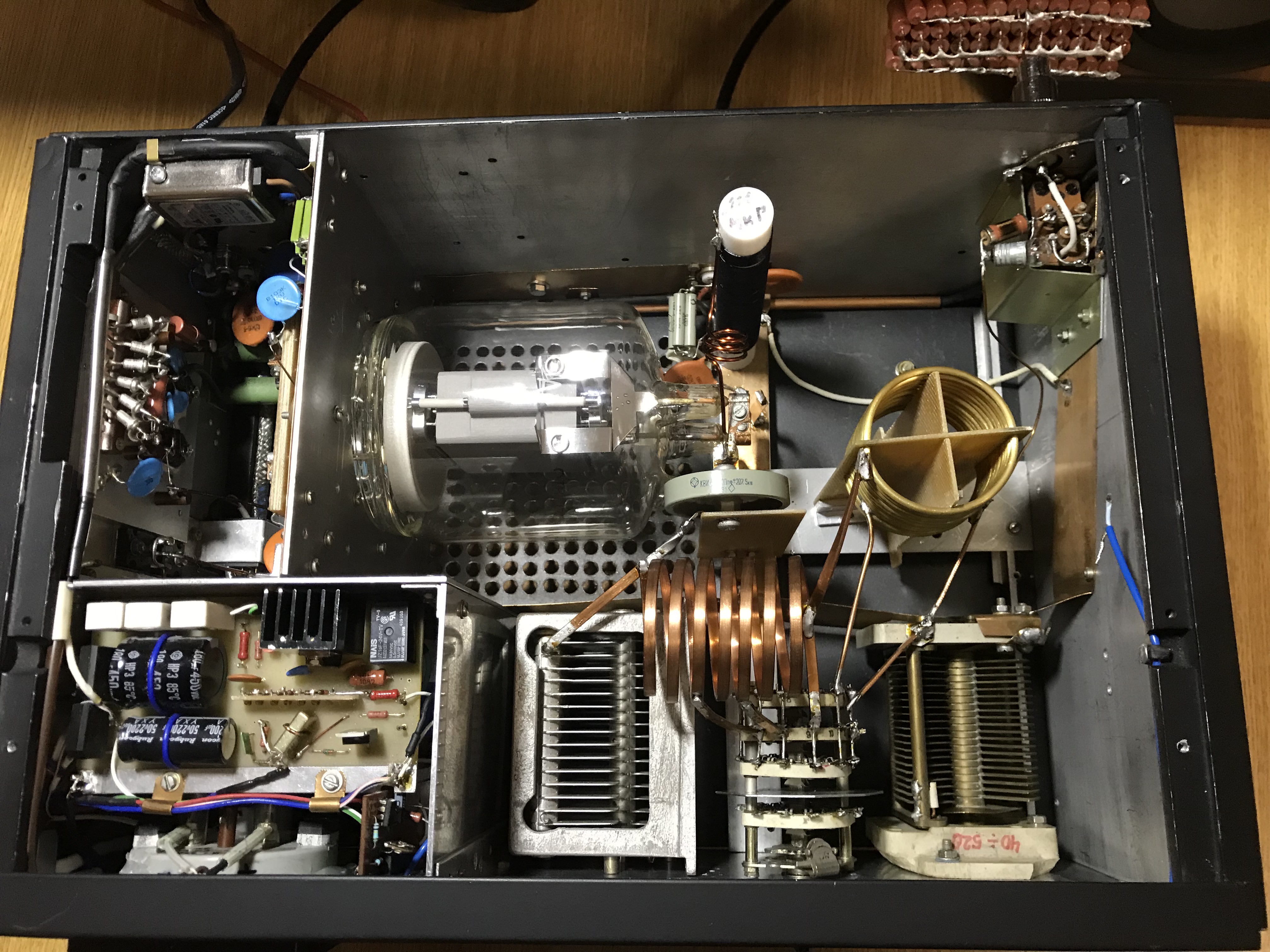

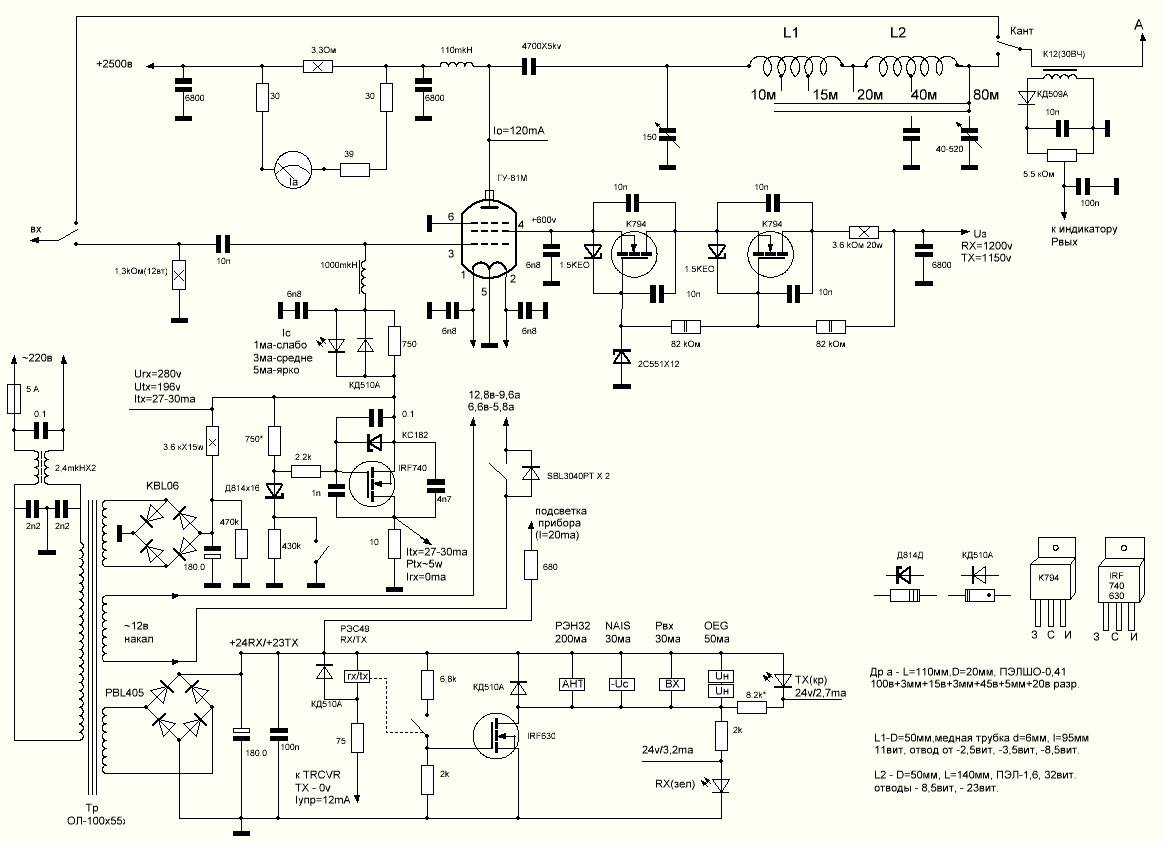

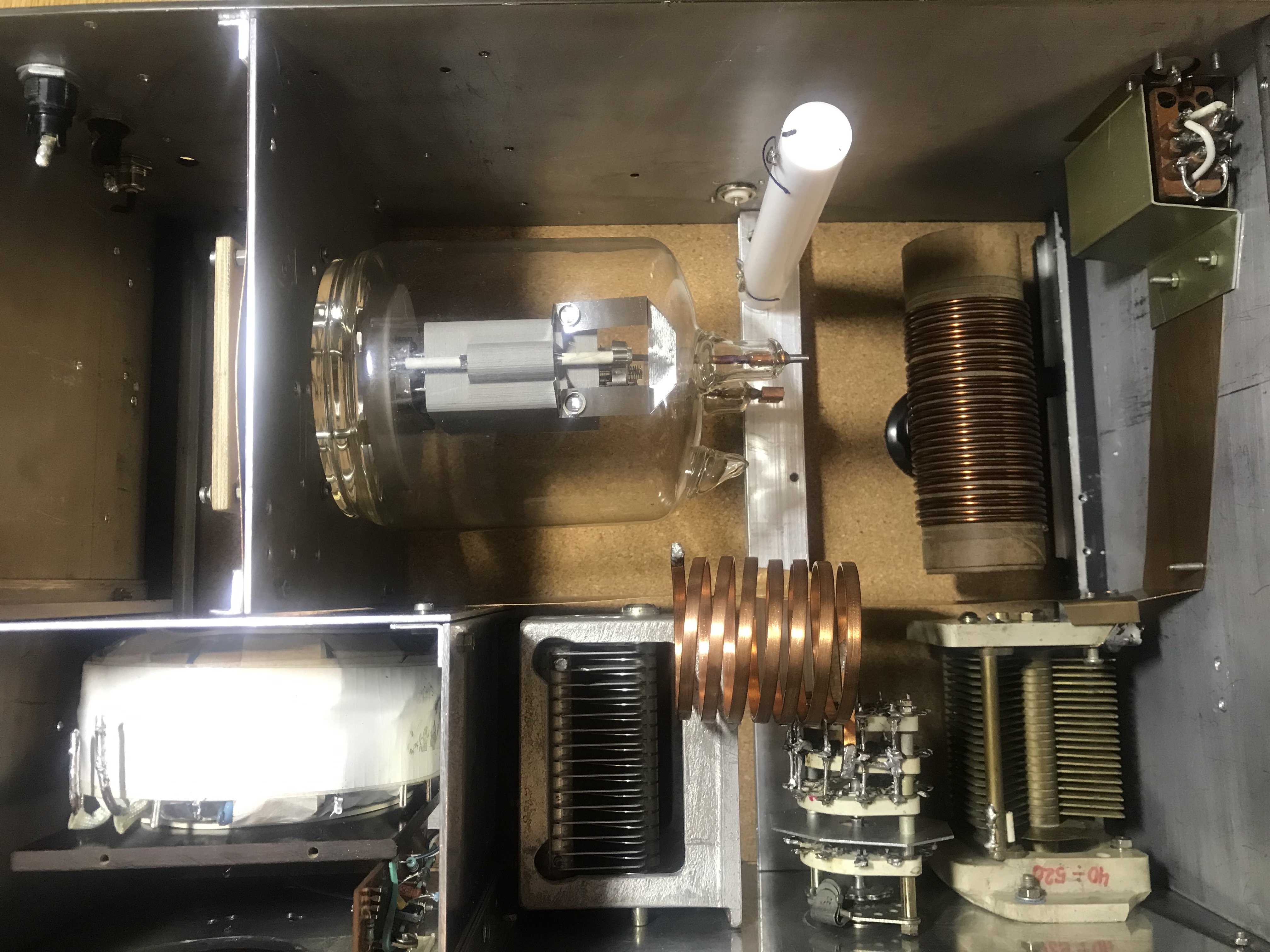

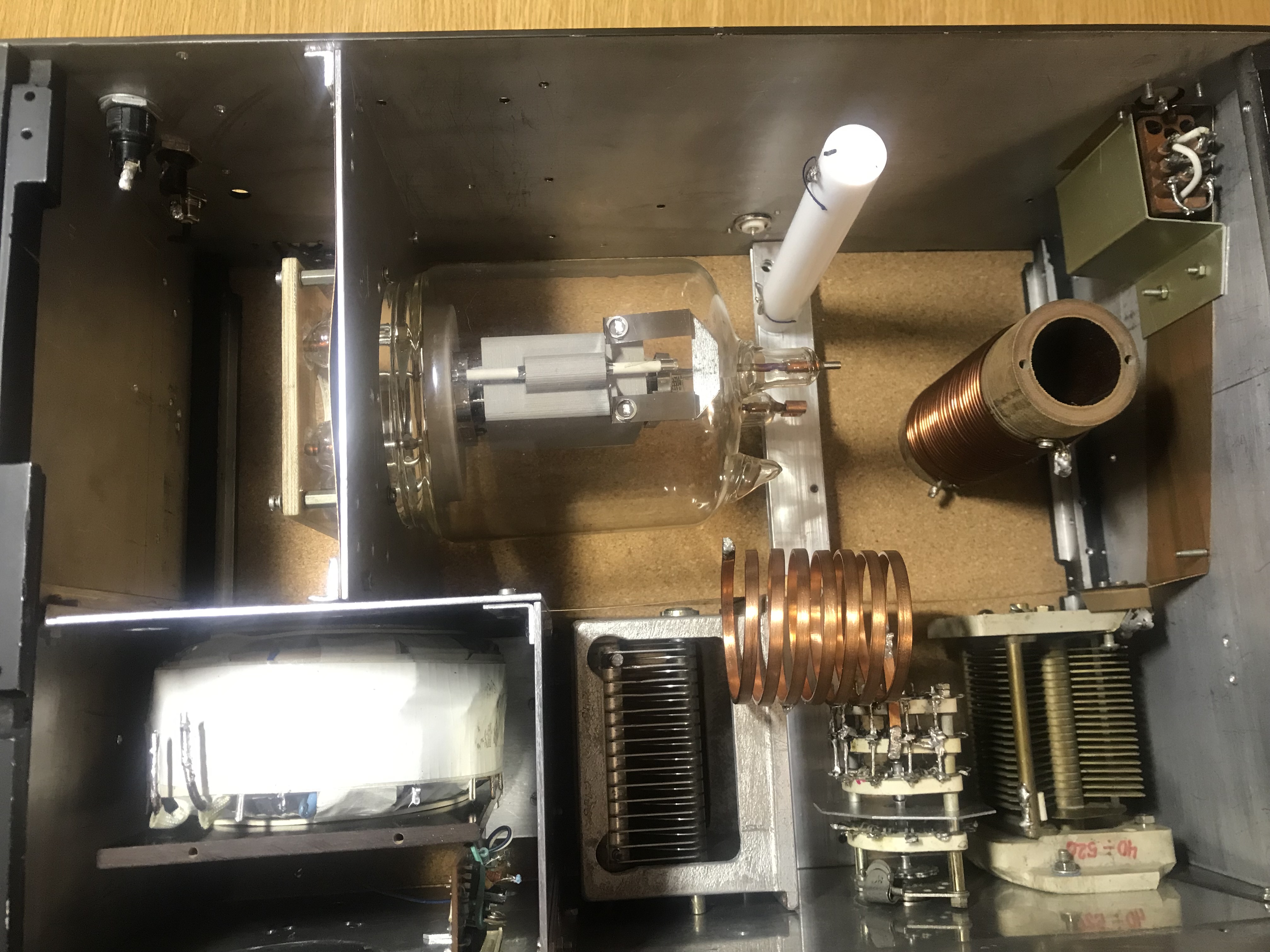

Вот появилась проблемка с УМ на ГУ-81М. Схему прикладываю и фото усилителя. А проблема вот в чем: при переходе на передачу(на вход ничего не подаю) и вращении горячего(анодного) конденсатора от мин. к макс. с  положения
примерно 25-30% от максимальной ёмкости, анодный ток скачком увеличивается со 120ма(ток покоя) до почти 400ма, т.е. вначале вращения все в порядке, а затем ток подскакивает и остается таким  до максимальной емкости(на всех диапазонах одинаково).
Пробовал отключать П-контур, оставлял только анодный конденсатор, закорачивал вход на землю(R-1,3 ком), менял анодный (переходной) конденсатор(4700пф) - без результатов. Смотрел возбуд на выходе (на нагрузке) и на входе П-контура
осцилографом - все чисто, возбуда нет. Но интересно, в момент, когда ток подскакивает, на входе П-контура на анодном конденсаторе подскакивает постоянное(!) напряжение с 0в до воль50...60. И если подождать секунд 20...30,
то видно как начинает краснеть анод. Режим лампы, т. е. напряжения - указаны на схеме. Это мой второй усилитель на 81-ой лампочке, но с такой проблемой еще не сталкивался. Может у кого есть опыт , как победить  эту неисправность.
Положение переменного конденсатора на выходе П-контура никак не влияет на этот скачек тока. Ток экранной сетки увеличивается при этом примерно с 40 ма до 70ма.
Вот такая беда...   Буду благодарен за советы.

Александр, Анатолий добрый вечер и большое спасибо за ответы!  Так, все по порядку:
- в анод антипаразит поставил - без изменений(3 витка пэл-1,3 )
- в упр. сетку дросель на 30мкгн(между входным С и Rвход=1,3к) - без изменений
-заземлил 3-ю сетку(рог отключил) - без изменений
-шина есть, дно с обратной стороны закрыто медным листом от которого с двух сторон отходят шины (шириной 30...35мм). одна вдоль задней стенки до гнезда подключения анодного напряжения.
вторая посередине к конденсаторам П-контура и по боковой стенке к антенному гнезду. Еще одна шина проходит по перемычке под анодным дросселем к конденсаторам П-контура. Вот тут получается замкнутая петля,
может из-зи неё возбуд?
И еще, пробовал заменить сеточный дроссель(1000кмГ) на другой(100мкГ) на кольце от какого то  преобразователя(желтое кольцо), так возбуд пропал, как ни  крутил конденсаторы П-контура.
Пробовал отматывать витки от дросселя на 1000мкГ, 900...600...300...150мкГ, без изменений, а с 100 и ниже нет возбуда.
Буду дальше копать.

Нельзя, но зачастую "прокатывает"
А вот Евгений точно подметил про дроссель.
И плюс (минус) монтажа этой части в том, что и дроссель насквозь болтом и "антенна" от дросселя до ножки лампы вполне приличная.
Вот и суммируем:
сам дроссель неоднозначно ведет себя, закрепленный стальным винтом
земляная петля
длинный проводник сеточной цепи
И получилось тут сто грамм, там стописят - а в результате -  в хлам напился
Юрий, то, что прокатывает в схеме ОС не пройдет в схеме ОК - усиление...
То, что лампа заглублена - тоже не добавляет оптимизма: как написал выше, из пары-тройки "мутных мест" и развивается
полноценный возбуд.

И это тоже.. КВИ - блокировочные и не нормированы по КВАр-ам

Доброго времени суток!
Подскажите пожалуйста рабочую схему УМ с общим катодом на 1шт ГУ-81М. В анод под 3кВ, мощности и так хватит)) На входе фильтры на реле было бы замечательно.
В наличии есть лампа ГУ-81М,трансформатор на накал ТН-61, КПЕ 35-1051х2 в "холодный" конец, вакуумные выключатели В1В, реле для коммутации РЭН34 и ТКЕ54ПД1.
Хотел построить УМ с этими деталями, много смотрел схем в интернете и на форумах, никак не могу определиться какую выбрать))
Заранее благодарен!

Подпись автора

R4UBE 73!

Всем добрый вечер! Отписываюсь, как обещал, по "работе над ошибками"
Что сделал:

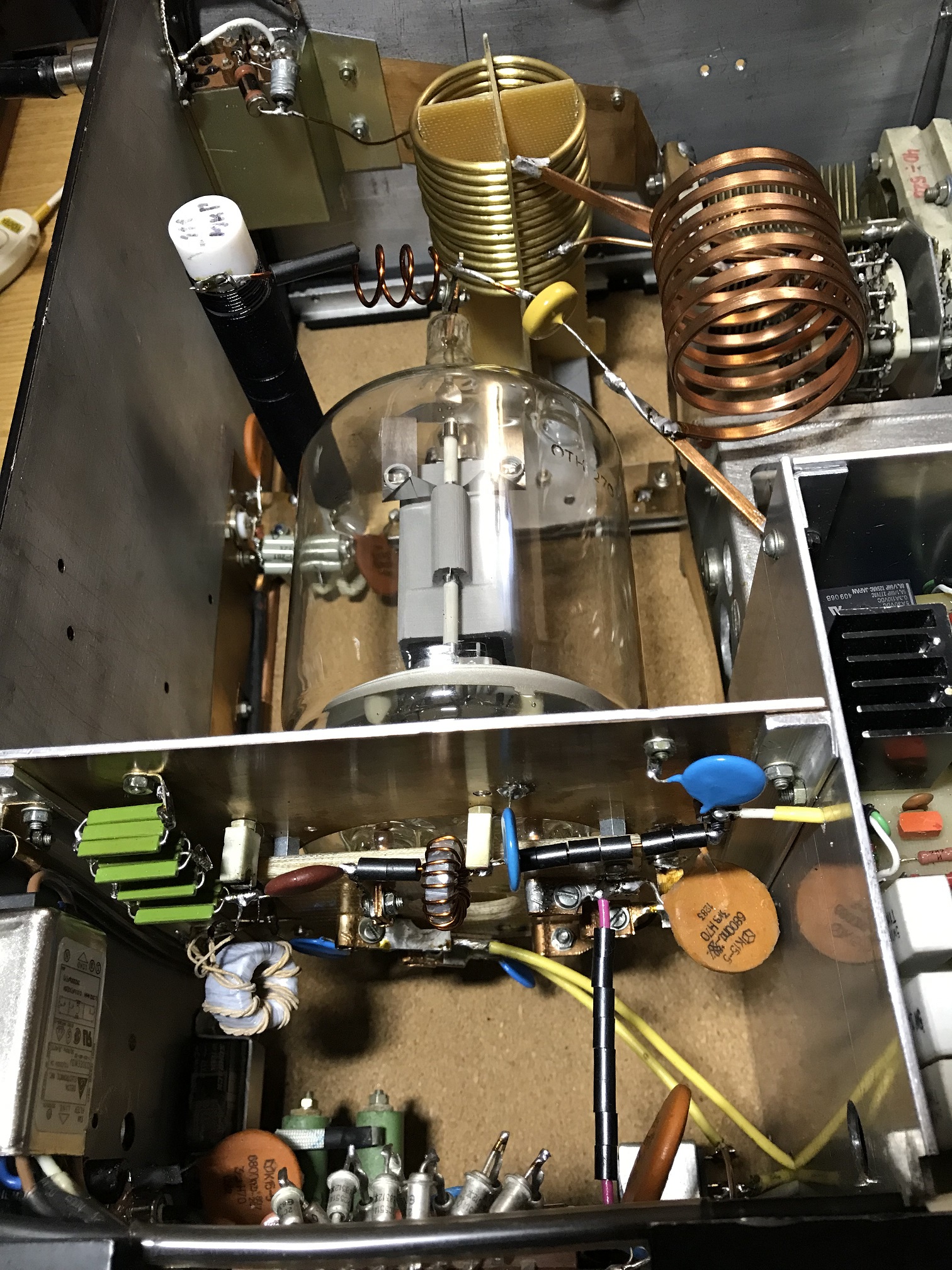

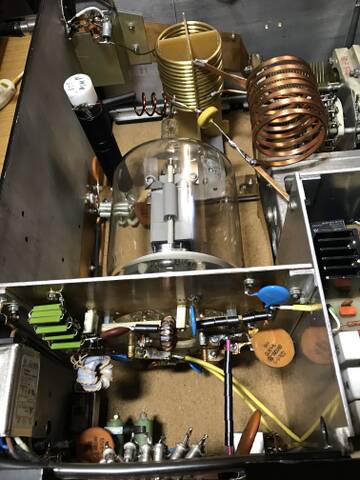

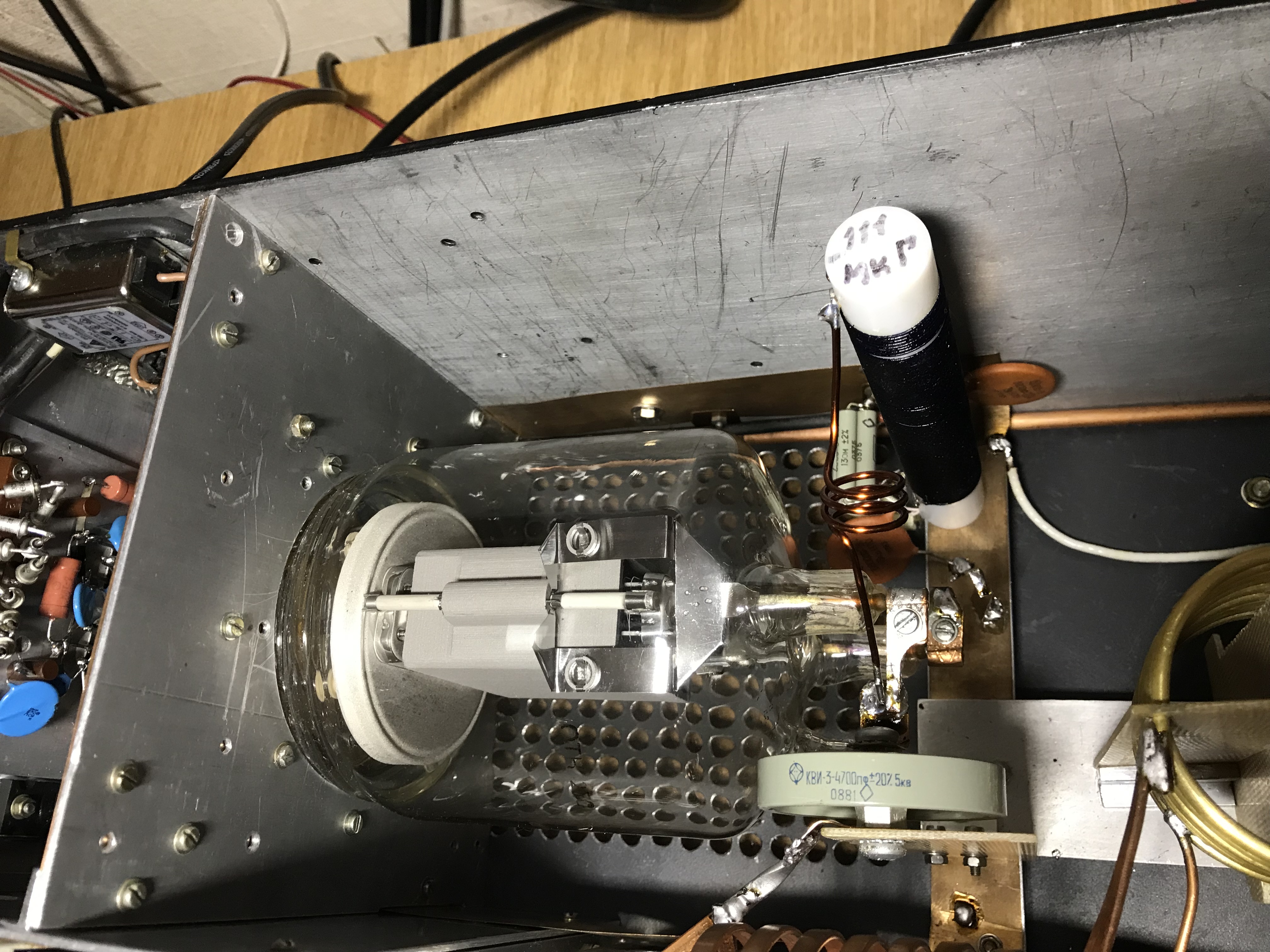

- вытащил лампу из "подвала", т.е. заменил стойки крепления панельки на короткие. Совсем убрать не получается, П-контур и анодный дроссель близко к баллону

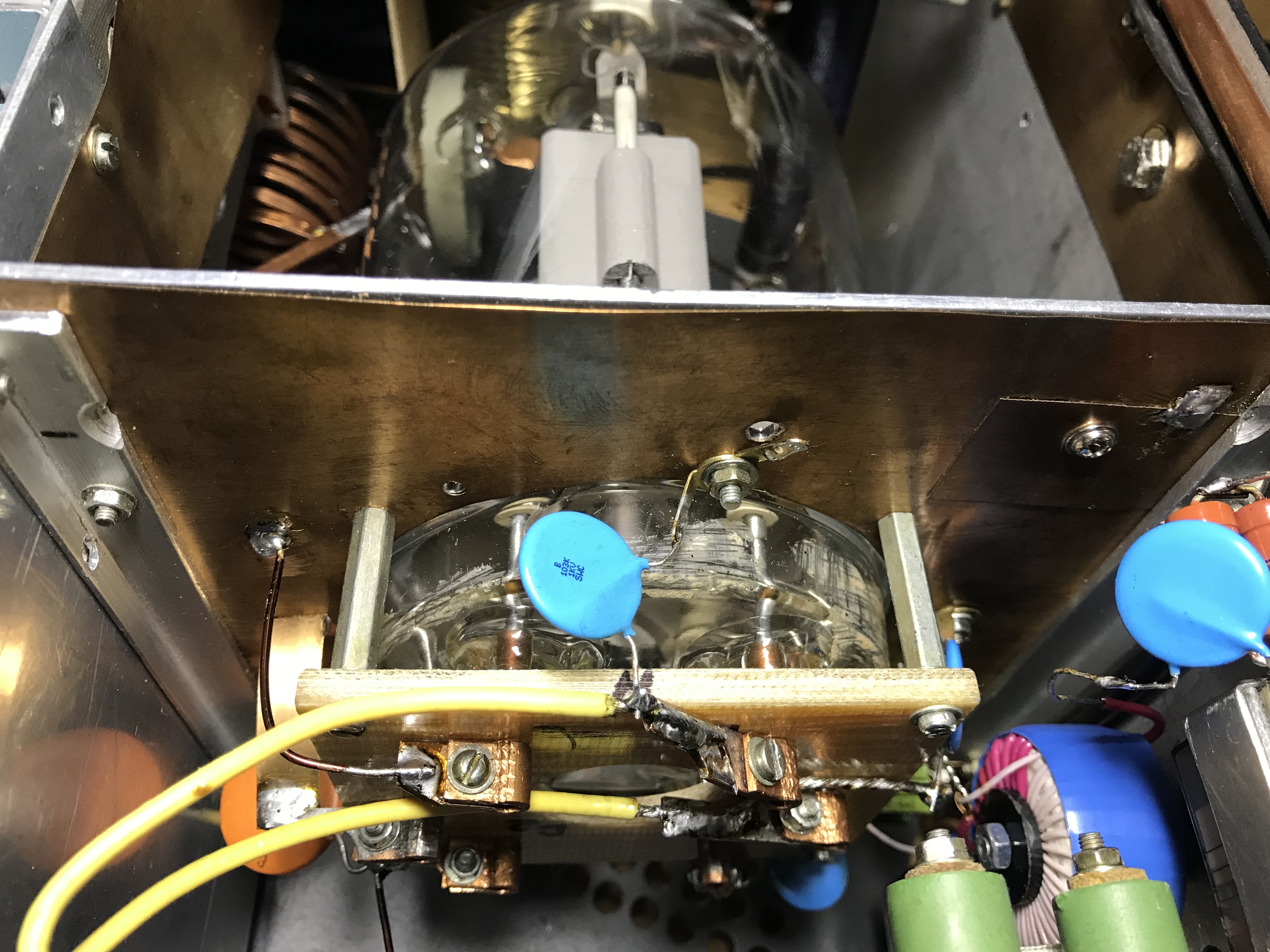

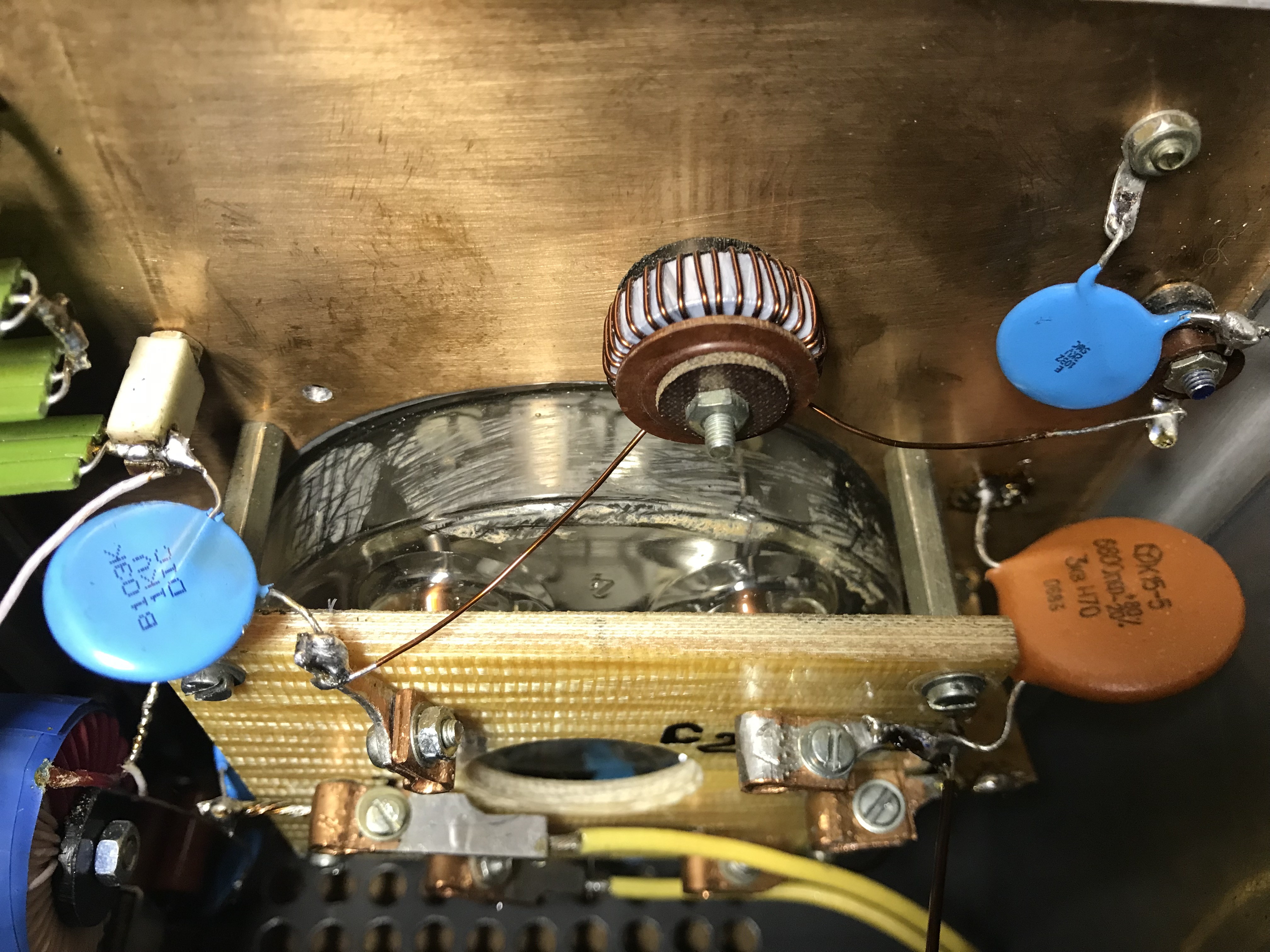

- сеточный дроссель(на кольце) максимально приблизил к выводу упр. сетки и надел на него ферритовые бусины. Индуктивность дросселя 490 мкГ
- на провод от стабилизатора напряжения экранной сетки до вывода лампы надел ферритовые бусины(видны на фото
- ну и на всякий случай надел ферритовую трубку на антипаразит анода
В результате возбуд пропал.
Входной сигнал подаю с трансивера(FT-950) через трансформатор на ферритовом кольце (5вт), ток анода в резонансе 180-200мА. Больше пока не подавал. Корпус конечно маловат,
лампа греется здорово. Предыдущий усилитель был гораздо просторней. Но стояла цель сделать настольный усилитель, теперь понимаю, такая лампа велика и горячая, корпус для неё нужен просторный!
Жаль потраченного времени, но что не делается - все к лучшему   Будем охлаждать, хотя кулеры ставить не охота.
Всем откликнувшимся- большое спасибо!!! Ну и удачи в новом году в нашем хобби!!!

Вот именно

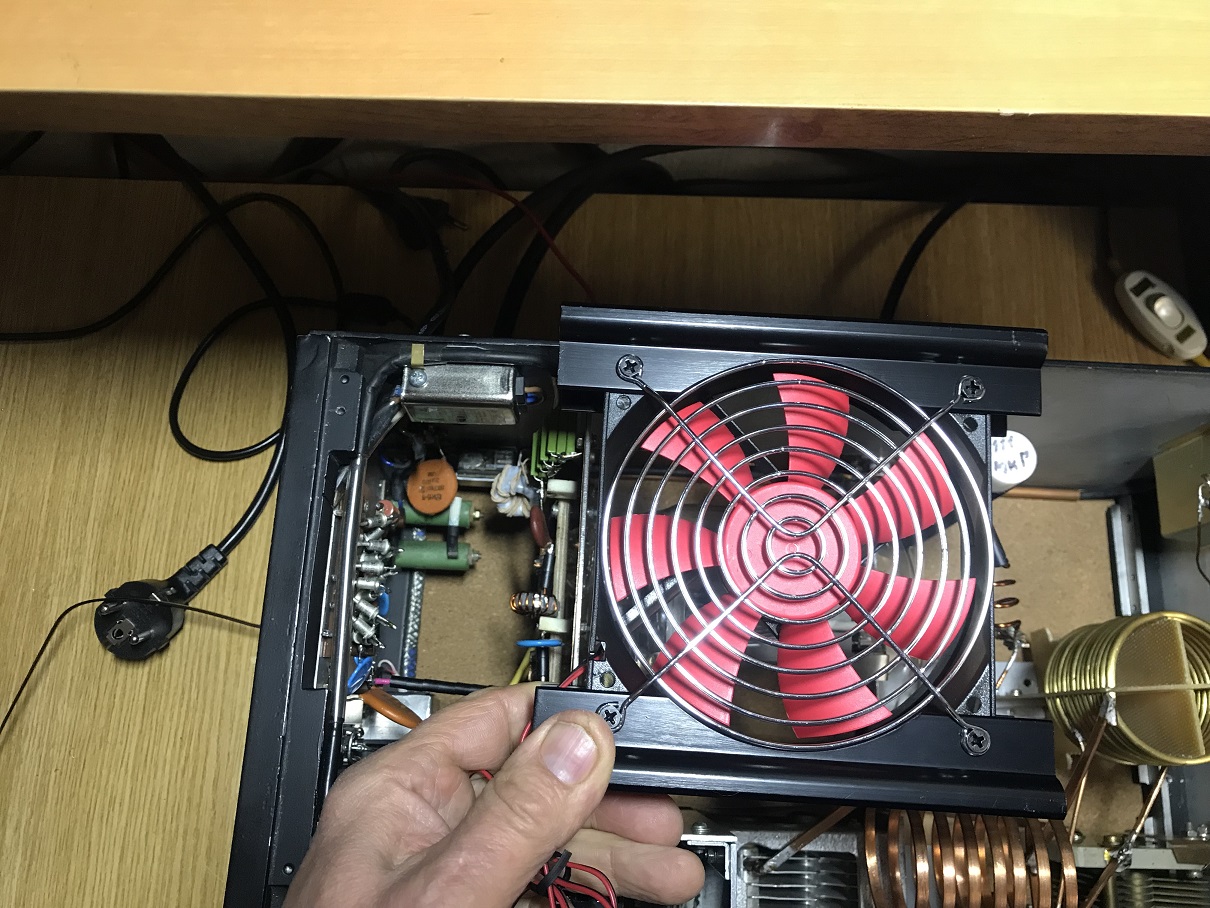

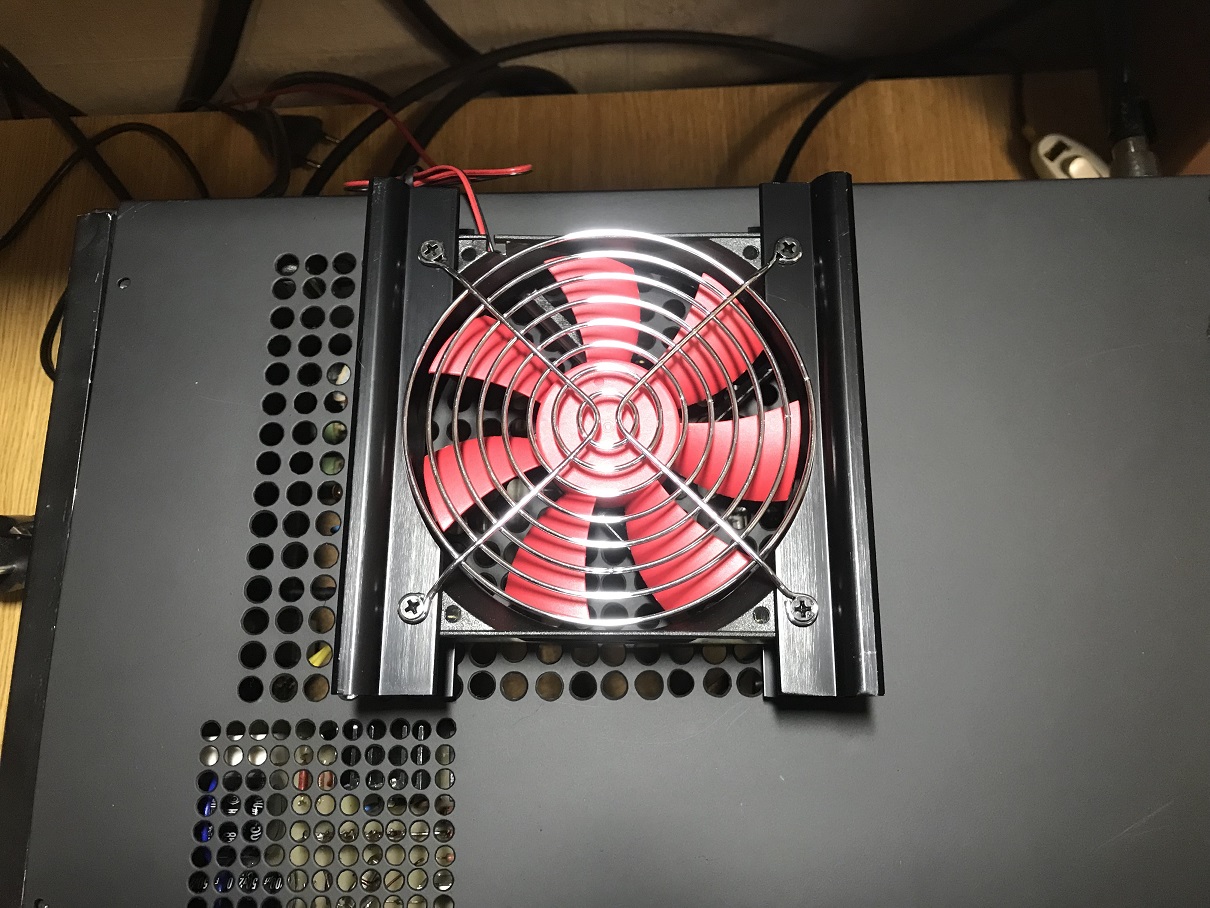

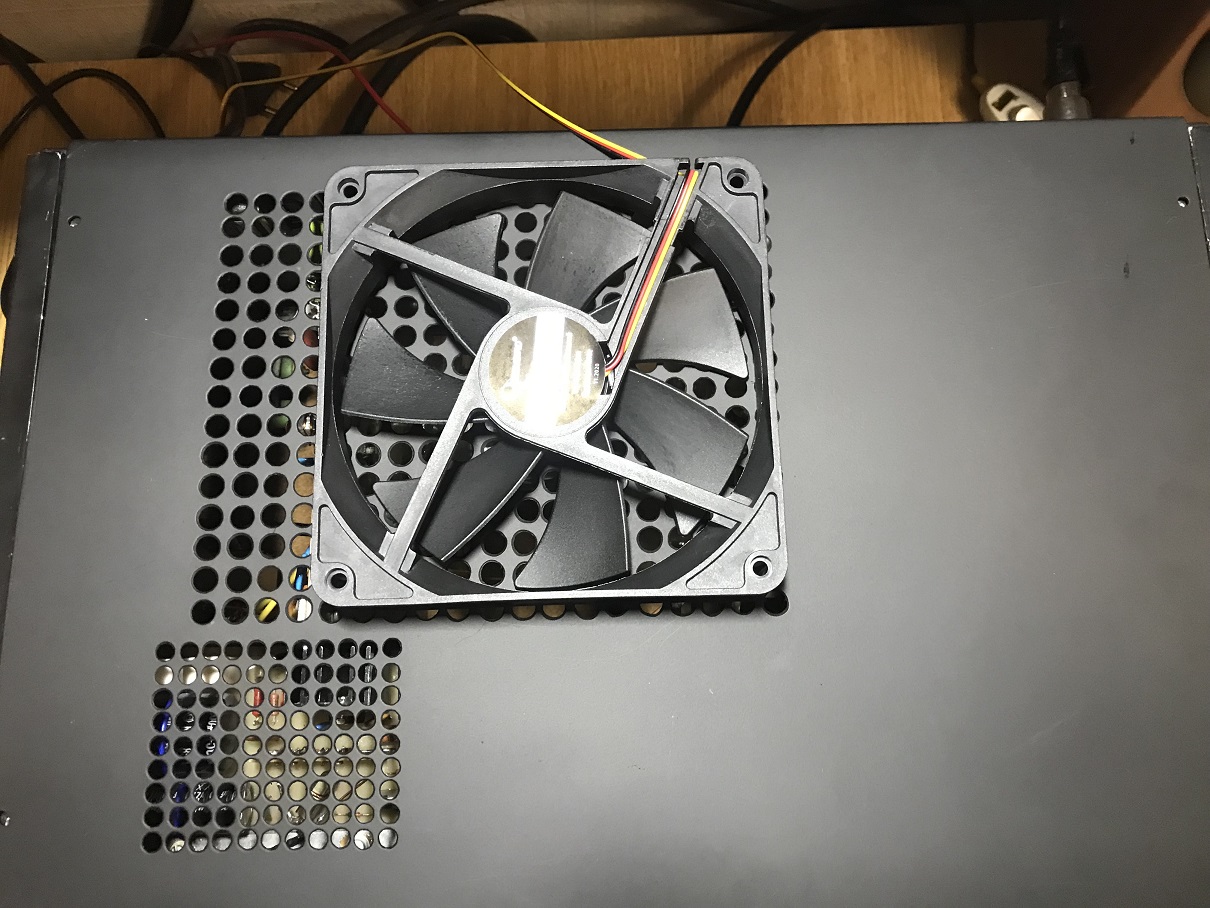

Как вариант - на задней стенке напротив лампы сделать перфорацию и снаружи корпуса повесить комповый вентилятор Ф120мм
Именно снаружи - через стенку-экран. Иначе встанет.
Питать его пониженным напряжением, направление потока - на вытяжку.

И есть еще "слабое место": у Вас отводы катушек и провод "разд.С - ВКС" держатся только на пайке. Отпаяется. Рано или позже
Сделайте хотя бы "протез": залуженные повержности обматываются залуженным проводом и потом пропаиваются.
Ну про классику - винт латунный - говорить не стану. Но не у каждого есть запас латунных М3 или М2,5 - 2

Ничего фатального не вижу
Ну да. Если не вытягивать воздух то будет перегрев.
Но опять же - режим не тяжелый, красного анода не ожидается.

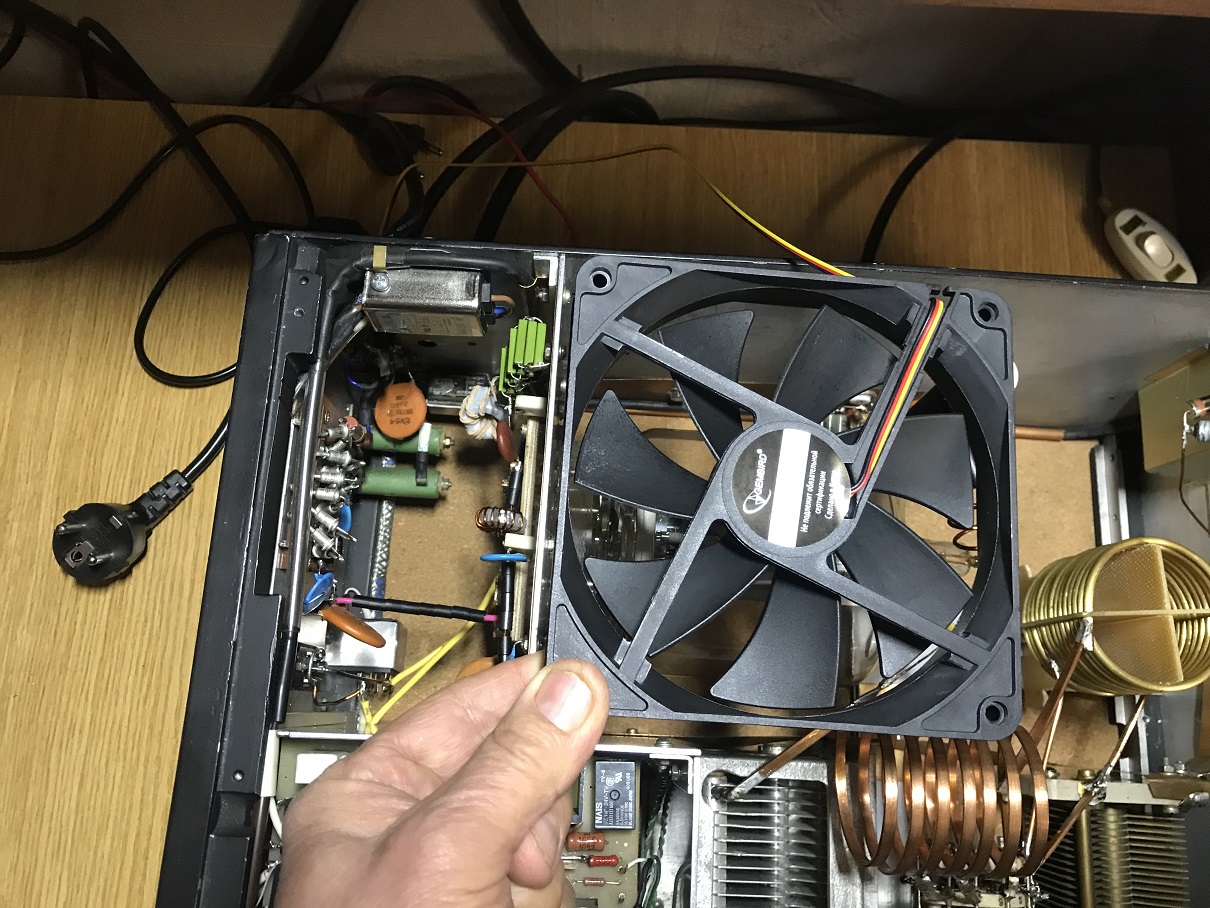

Придется сделать несколько дефлекторов, чтобы воздух шел, откуда нужно и очень высока вероятность, что при повседневной работе вентилятор 120 или 140 мм будет и при пониженном  напряжении справляться с выводом тепла.
Ну.. придется посидеть с карандашом  - так оно этого стоит.

Анатолий, не..., спешить не будем буду не спеша и потихоньку, потихоньку..., чтоб потом не переделывать, спасибо
