31

Устанавливаем габаритные детали в подвале :

http://sd.uploads.ru/t/Hivlw.jpg

32

Установлены перегородки :

http://sd.uploads.ru/t/Wl34P.jpg

33

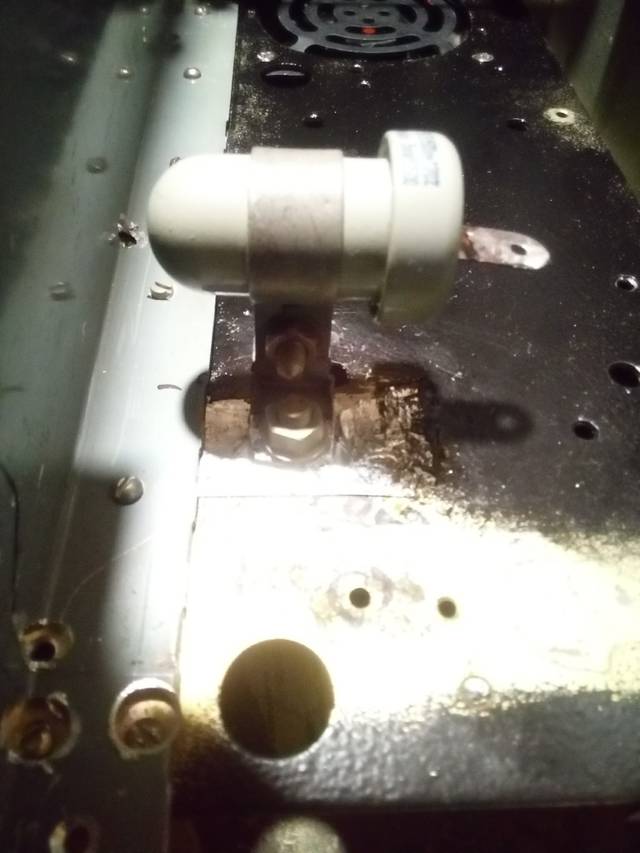

установлен блокировочный конденсатор ВКС

http://forumuploads.ru/uploads/000e/73/7c/337/t61629.jpg

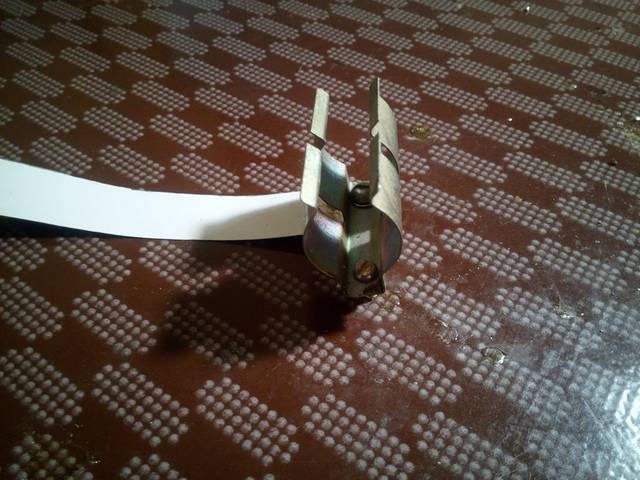

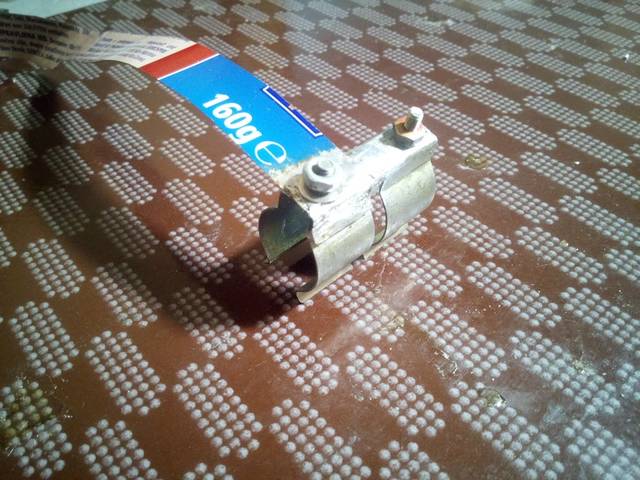

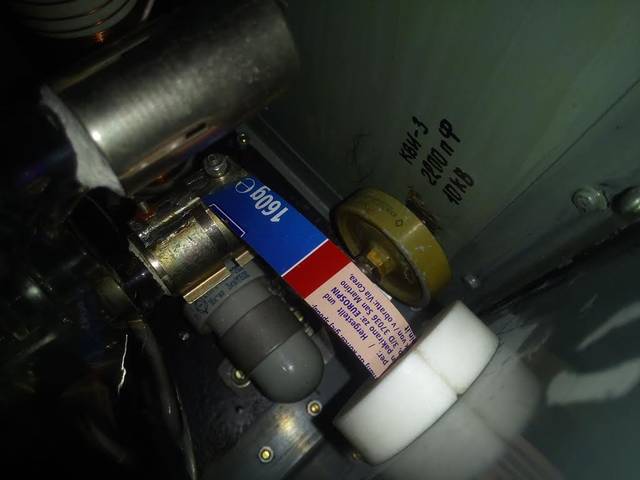

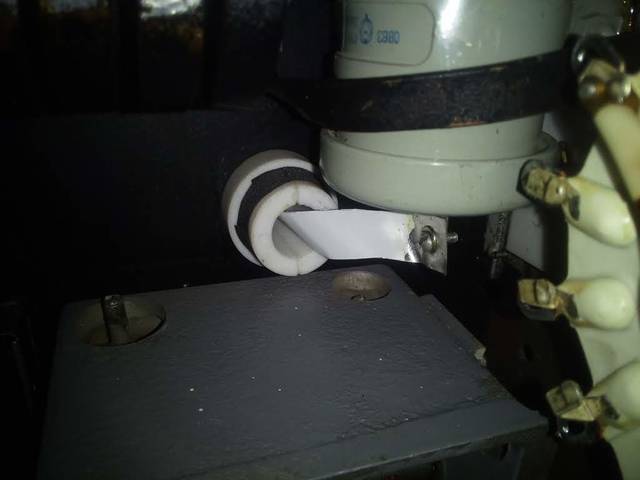

изготовлен переходной проводник с анода лампы на переходной конденсатор ВКС :

http://forumuploads.ru/uploads/000e/73/7c/337/t80955.jpg

http://forumuploads.ru/uploads/000e/73/7c/337/t97471.jpg

http://forumuploads.ru/uploads/000e/73/7c/337/t67182.jpg

http://forumuploads.ru/uploads/000e/73/7c/337/t80414.jpg

34

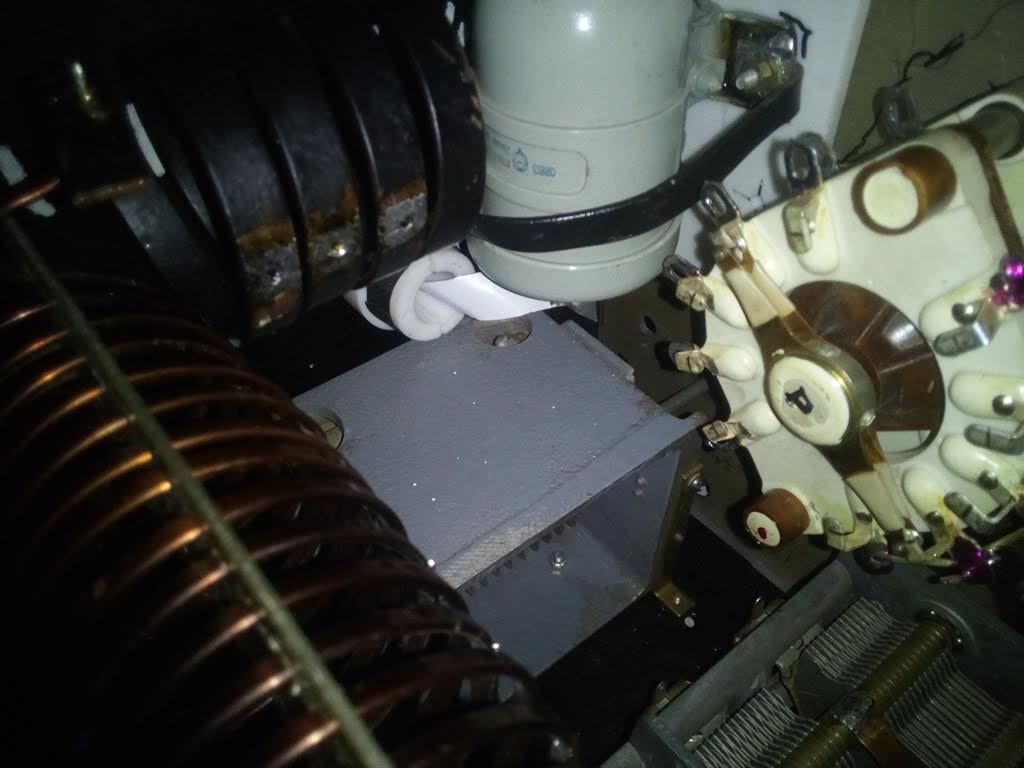

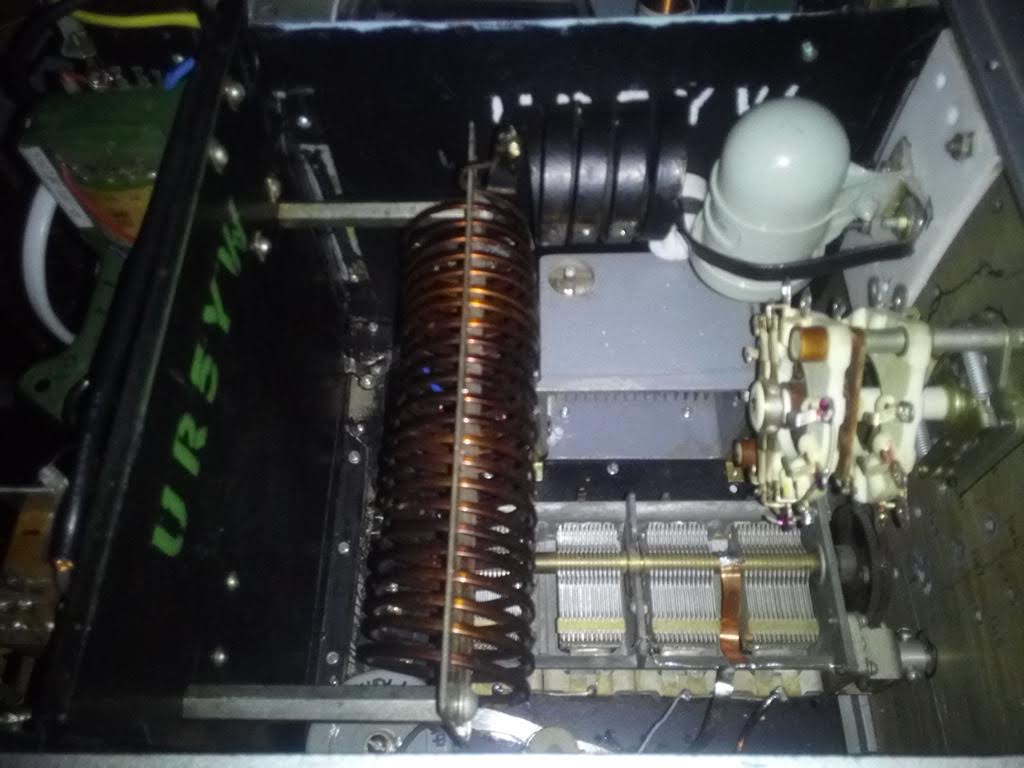

установлены детали ВКС :

http://forumuploads.ru/uploads/000e/73/7c/337/t98241.jpg

http://forumuploads.ru/uploads/000e/73/7c/337/t43674.jpg

35

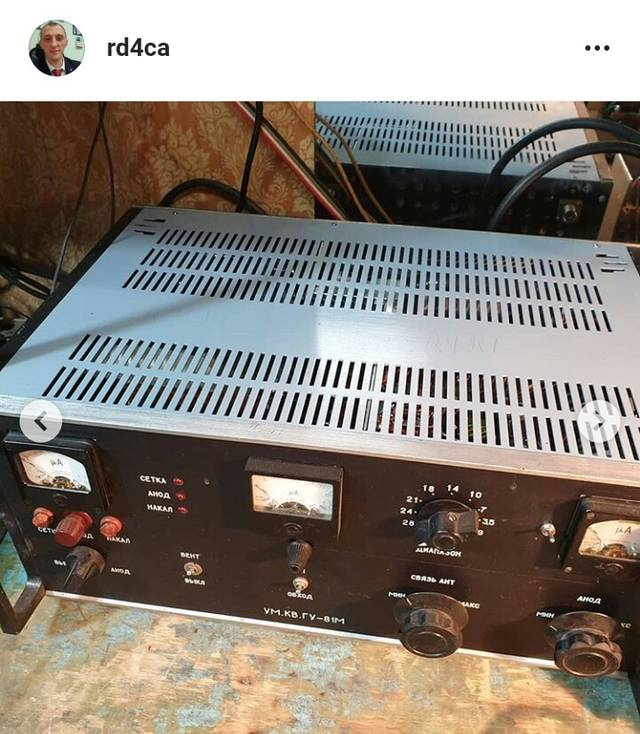

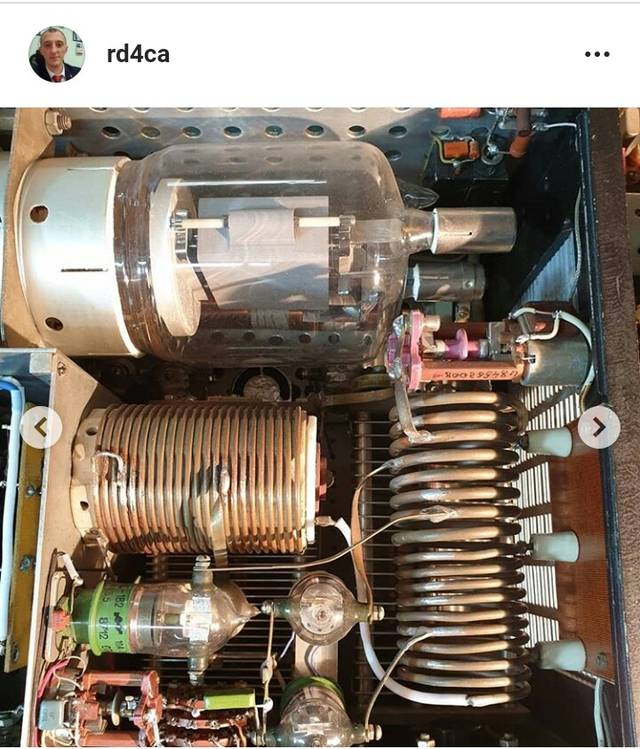

УМ rd4ca на ГУ-81

http://forumuploads.ru/uploads/000e/73/7c/337/t93421.jpg

http://forumuploads.ru/uploads/000e/73/7c/337/t27937.jpg

36

vas написал(а):

УМ rd4ca на ГУ-81

Хорошо сделано, но я бы поменял местами катушку НЧ и реле В2В.  Уж сильно длинные отводы, нехорошо.

37

С ГУ 81М есть ещё один момент, - лампу желательно располагать таким образом, чтобы к элементам колебательной системы анод был расположен узкой стороной, для снижения их нагрева инфракрасным излучением анода.

38

Павел UN3J написал(а):

лампу желательно располагать таким образом, чтобы к элементам колебательной системы анод был расположен узкой стороной, для снижения их нагрева инфракрасным излучением анода.


согласен,  но в УМ rd4ca на ГУ-81 так не получится, потому что если в такой компоновке расположить лампу анодом горизонтально - это приведет к провисанию сеток.

в таком случае единственным выходом есть - установка тепловых экранов вокруг лампы, то есть отделить лампу от ВКС перегородкой.

39

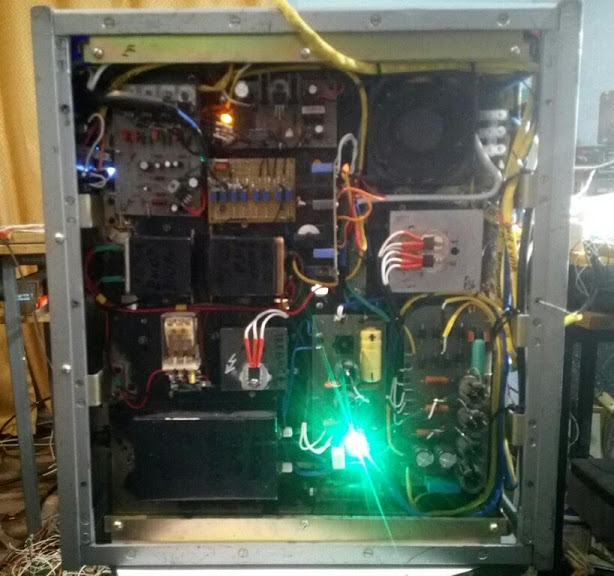

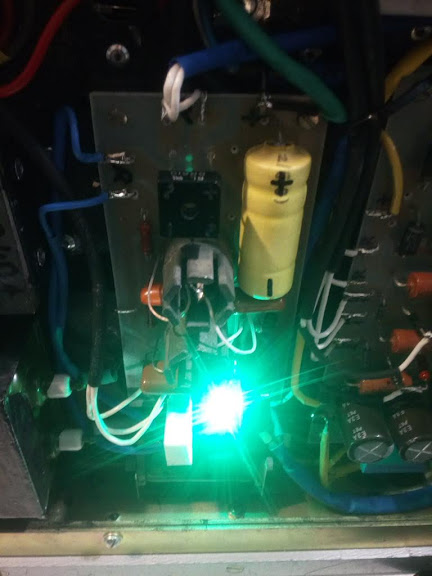

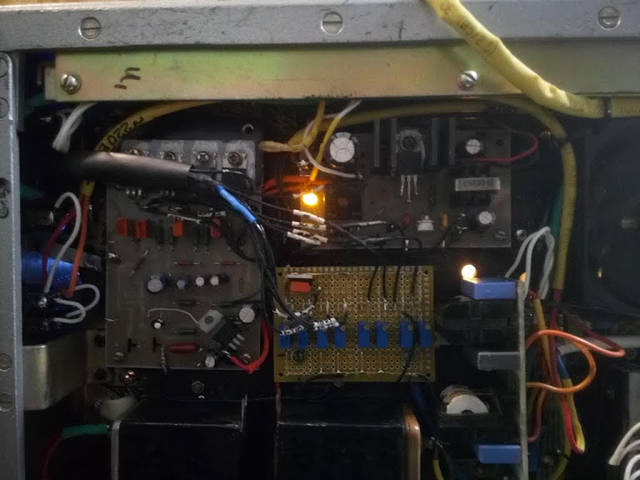

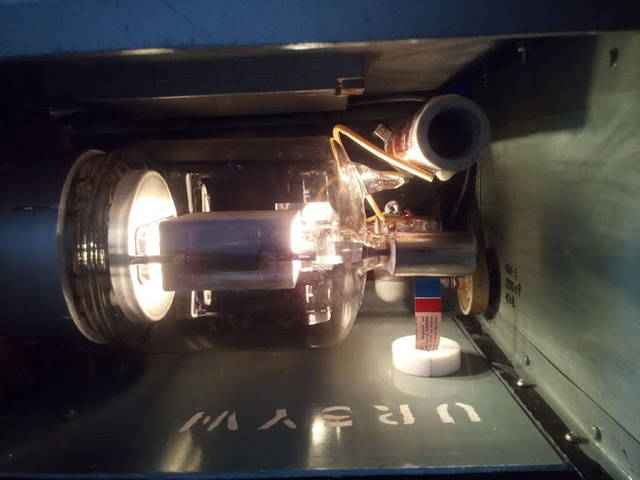

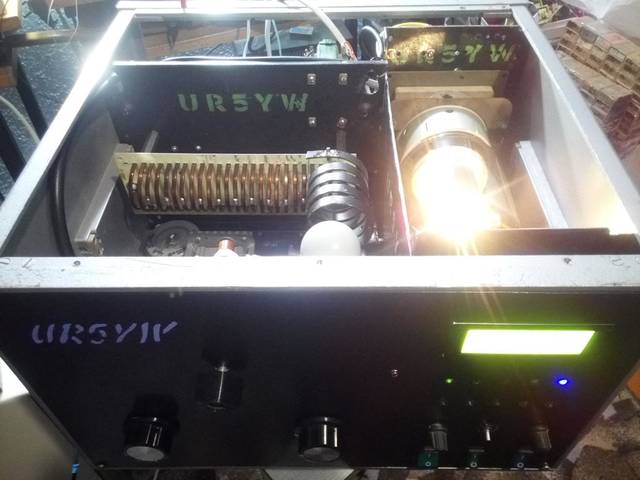

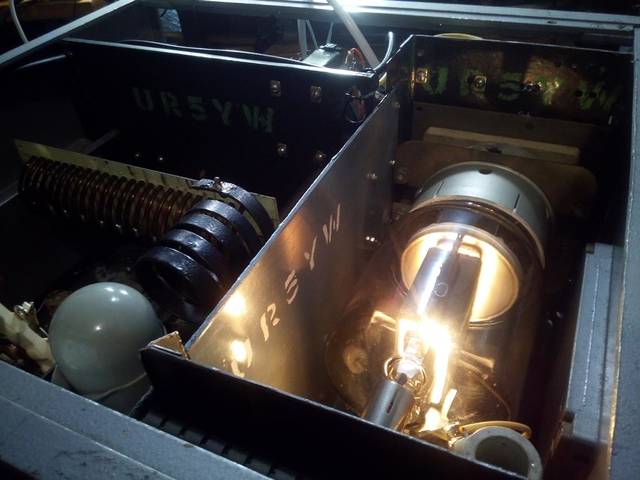

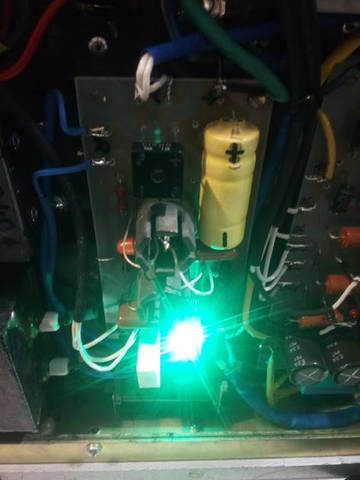

Подключен накал, смещение и вспомогательное напряжение +24В:

http://forumuploads.ru/uploads/000e/73/7c/337/t49466.jpg

http://forumuploads.ru/uploads/000e/73/7c/337/t96330.jpg

http://forumuploads.ru/uploads/000e/73/7c/337/t63161.jpg

http://forumuploads.ru/uploads/000e/73/7c/337/t70386.jpg

http://forumuploads.ru/uploads/000e/73/7c/337/t93302.jpg

http://forumuploads.ru/uploads/000e/73/7c/337/t35554.jpg

40

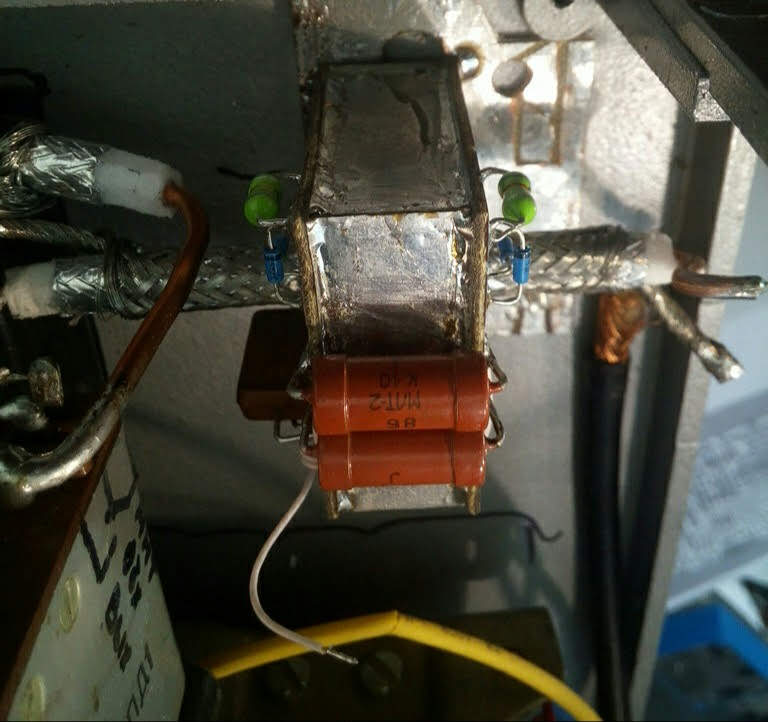

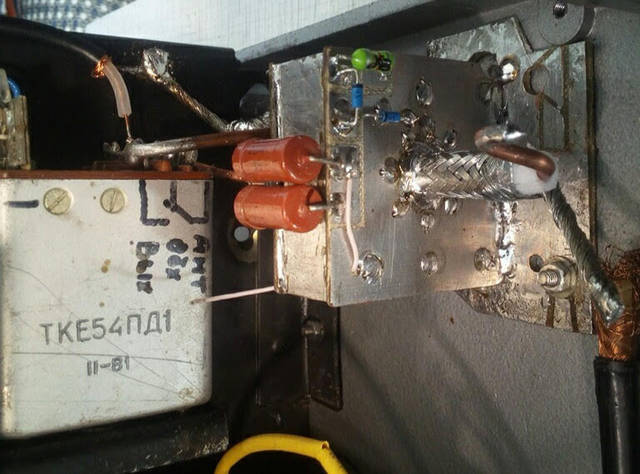

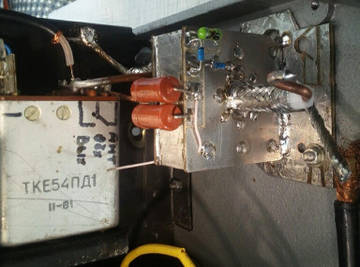

Для изменения мощности установлен НО DL2KQ

http://forumuploads.ru/uploads/000e/73/7c/337/t23373.jpg

http://forumuploads.ru/uploads/000e/73/7c/337/t49389.jpg

41

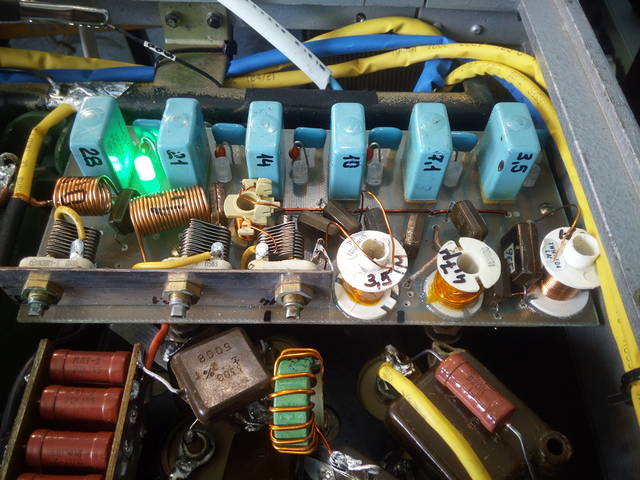

Входные ДПФ:

http://forumuploads.ru/uploads/000e/73/7c/337/t90143.jpg

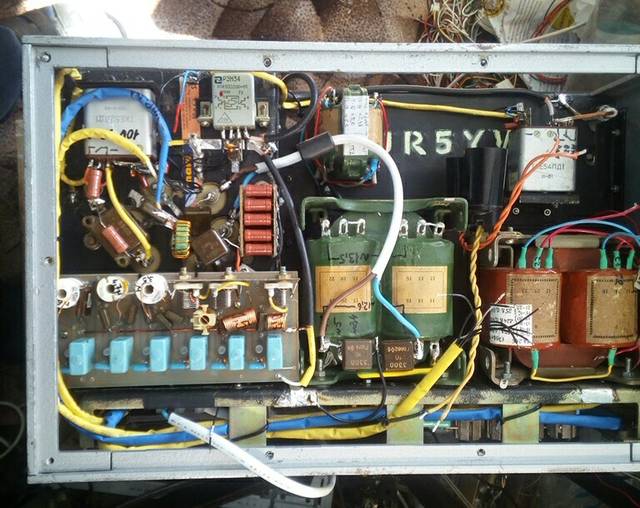

Нагрузочный резистор вх. ДПФ - 1200 Ом

http://forumuploads.ru/uploads/000e/73/7c/337/t73932.jpg

42

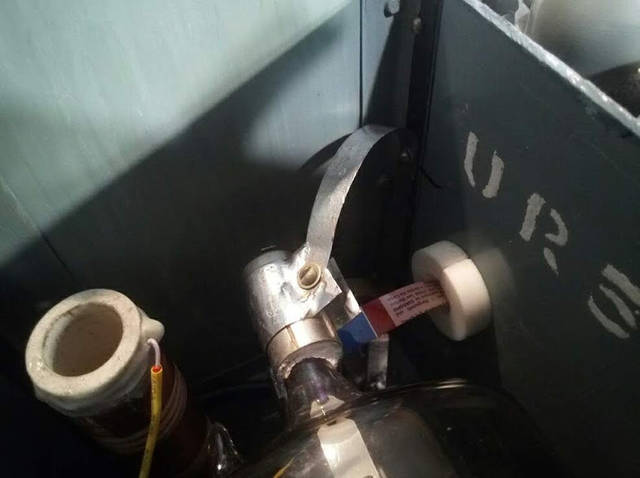

Пришлось заземлить третью сетку ГУ-81 через рог, потому что только так удалось победить подвозбуд :
http://forumuploads.ru/uploads/000e/73/7c/337/t32079.jpg

43

vas написал(а):

Пришлось заземлить третью сетку ГУ-81 через рог, потому что только так удалось победить подвозбуд

Вот это верное решение, отличная шинка.  :cool:

44

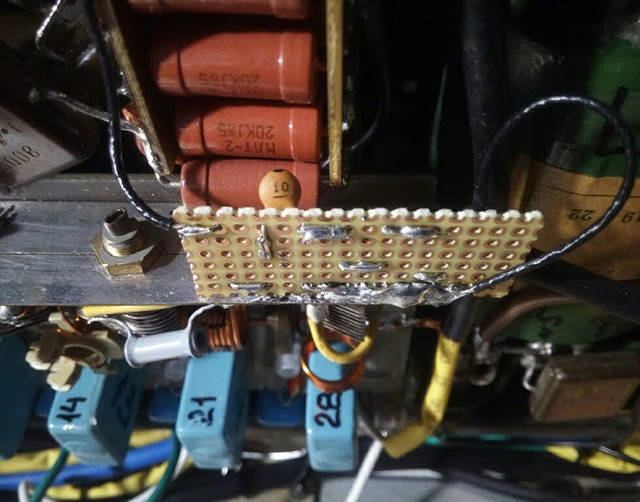

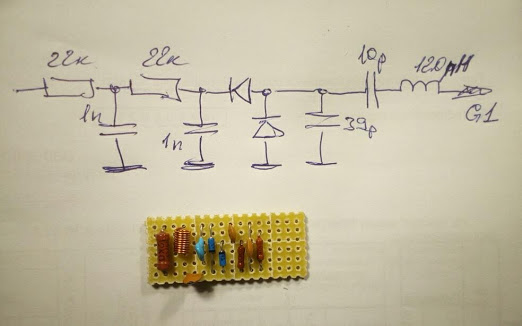

Датчик ВЧ на выводе управляющей сетки, для настройки:

http://forumuploads.ru/uploads/000e/73/7c/337/t74241.jpg

                                    http://forumuploads.ru/uploads/000e/73/7c/337/t37271.jpg

45

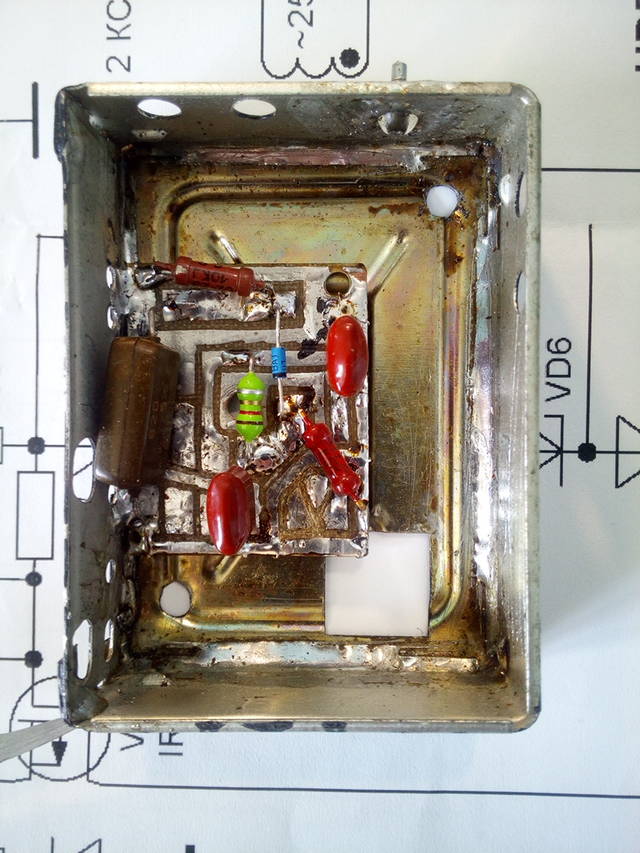

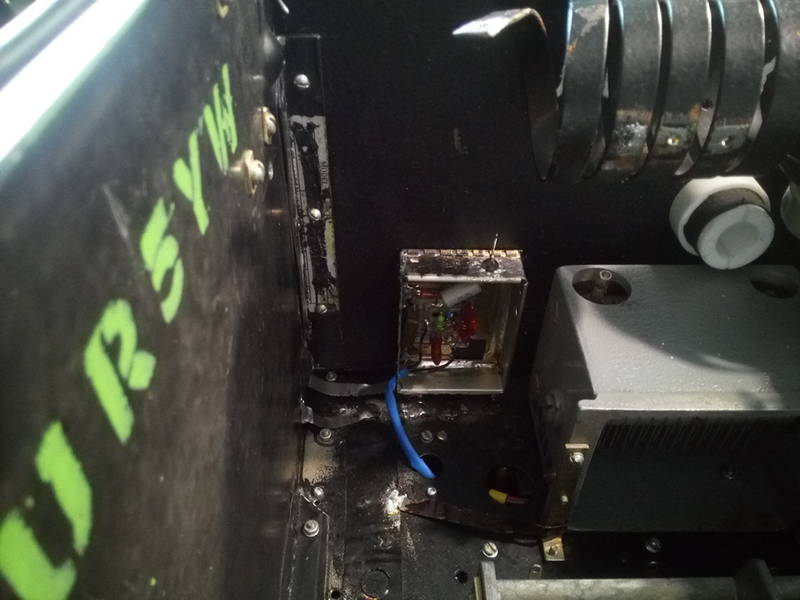

Датчик ВЧ на аноде, для настройки:

http://forumuploads.ru/uploads/000e/73/7c/337/t82944.jpg

http://forumuploads.ru/uploads/000e/73/7c/337/t81991.jpg

46

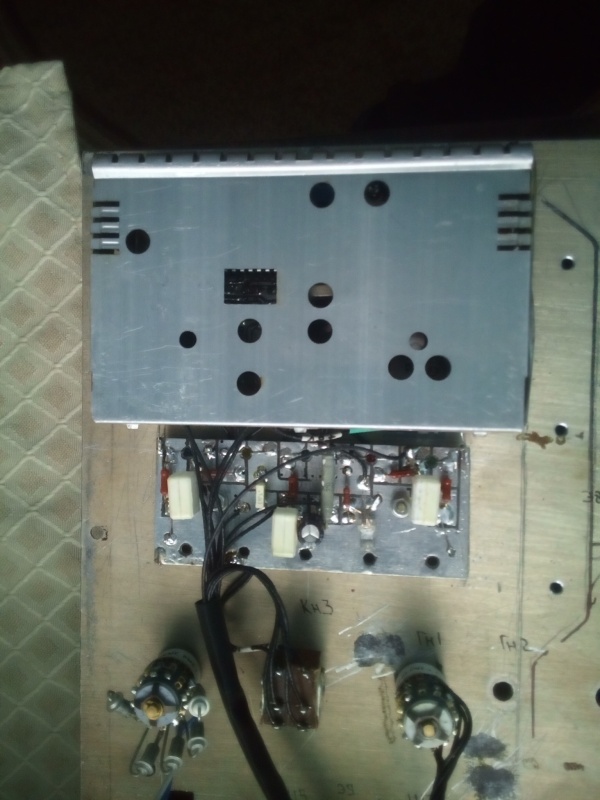

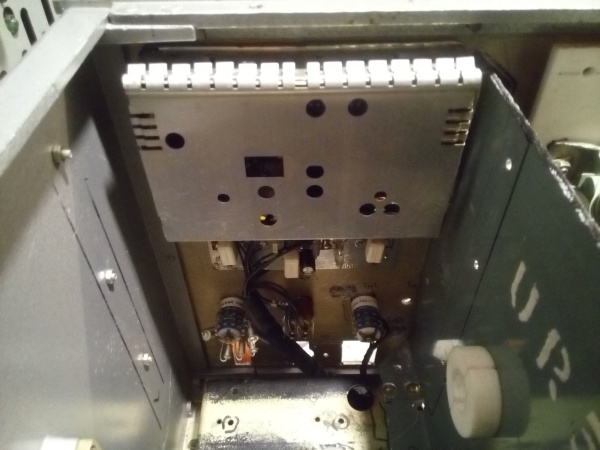

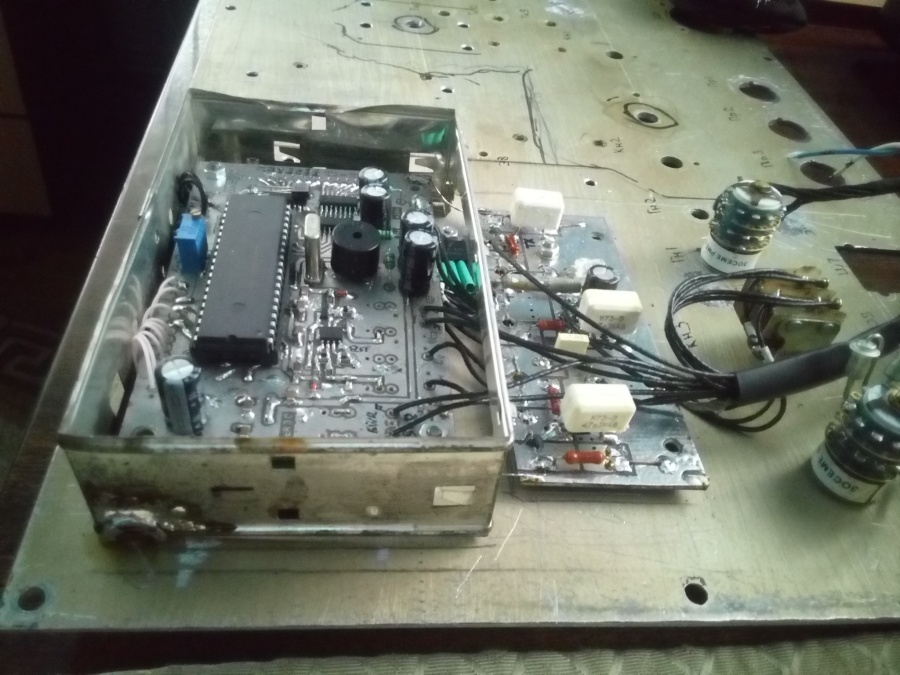

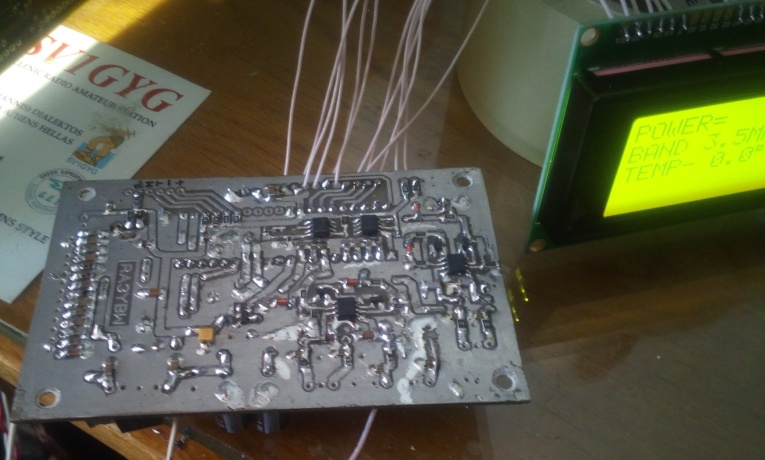

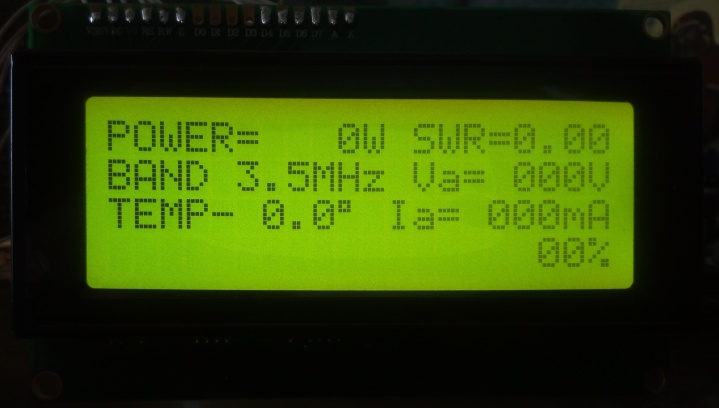

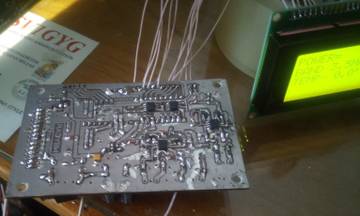

Блок контроля и управления УМ версия 3.0 (PIC16F877) RA3YBW_v_3_0

http://forumuploads.ru/uploads/000e/73/7c/337/t87302.jpg

http://forumuploads.ru/uploads/000e/73/7c/337/t62525.jpg

http://forumuploads.ru/uploads/000e/73/7c/337/t69036.jpg

http://forumuploads.ru/uploads/000e/73/7c/337/t11151.jpg

http://forumuploads.ru/uploads/000e/73/7c/337/t81252.jpg

47

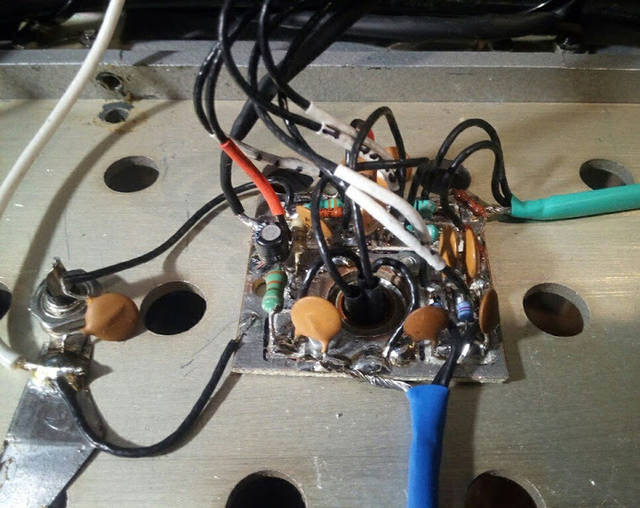

гнездо для выносного индикатора

http://forumuploads.ru/uploads/000e/73/7c/337/t72137.jpg

48

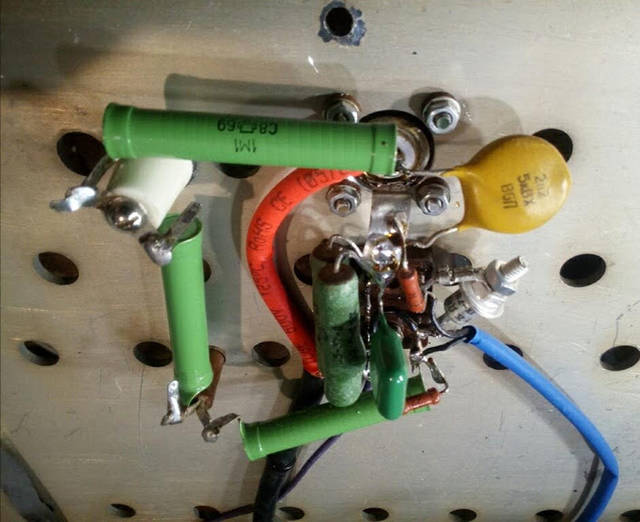

делитель и шунт для измерения анодного напряжения и тока :

http://forumuploads.ru/uploads/000e/73/7c/337/t99997.jpg

49

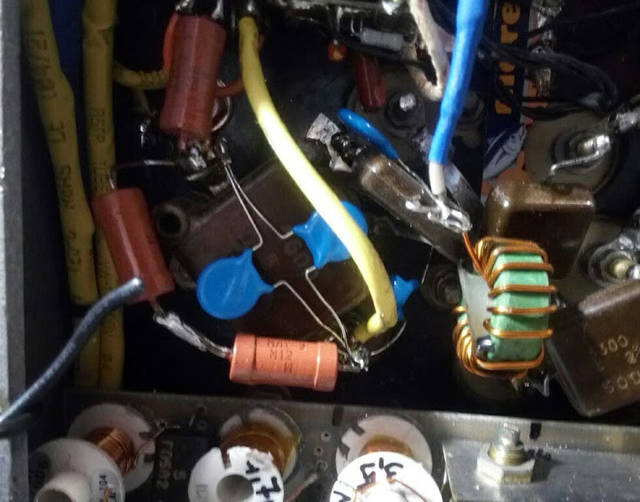

блокировочные кондюки для экранной сетки :

http://forumuploads.ru/uploads/000e/73/7c/337/t35299.jpg

50

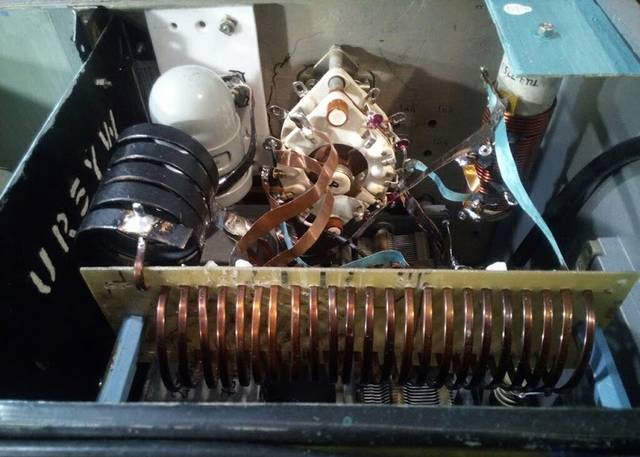

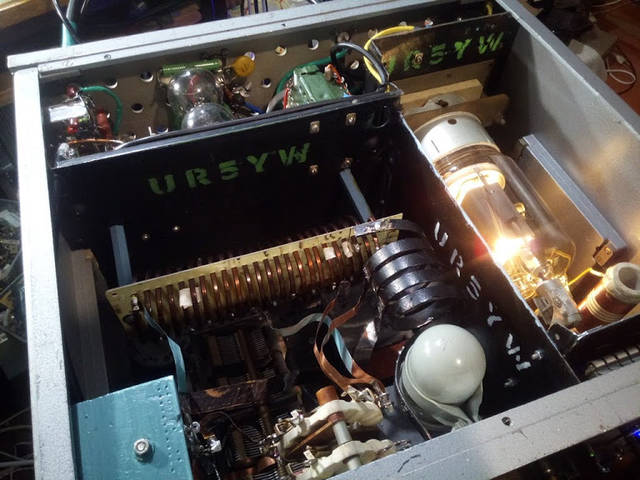

распаяны детали ВКС :

http://forumuploads.ru/uploads/000e/73/7c/337/t11431.jpg

http://forumuploads.ru/uploads/000e/73/7c/337/t52756.jpg

51

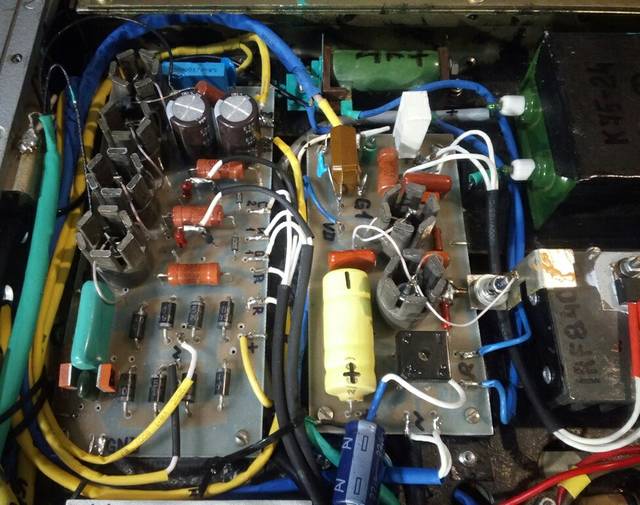

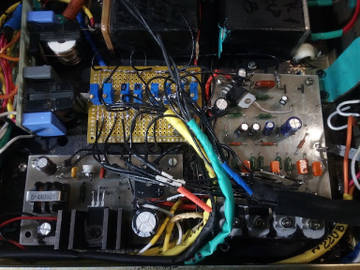

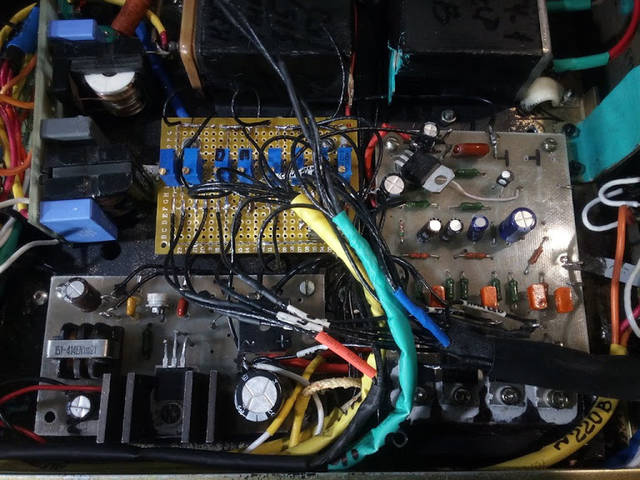

Дно рождения ... ой, усилителя :

http://forumuploads.ru/uploads/000e/73/7c/337/t22785.jpg

http://forumuploads.ru/uploads/000e/73/7c/337/t43621.jpg

52

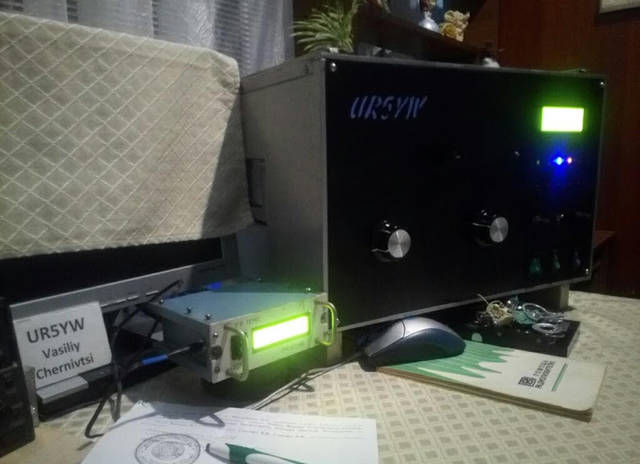

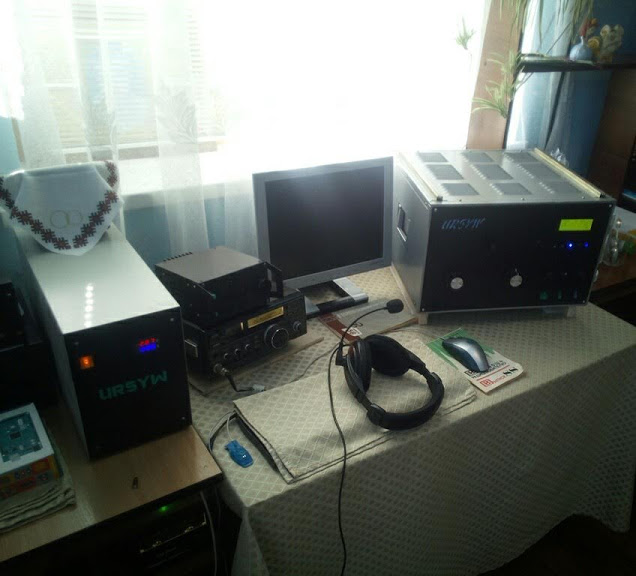

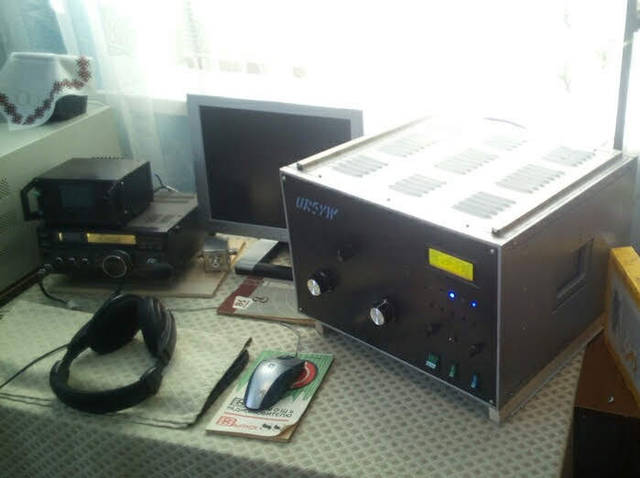

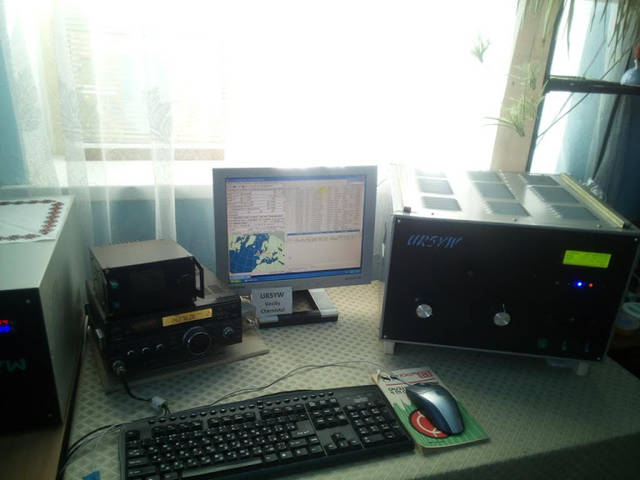

это шек, которого у меня нет, по утверждению некоторых "мастеров от клавиатуры"  :playful:   :

http://forumuploads.ru/uploads/000e/73/7c/337/t20372.jpg

http://forumuploads.ru/uploads/000e/73/7c/337/t77335.jpg

http://forumuploads.ru/uploads/000e/73/7c/337/t49975.jpg

http://forumuploads.ru/uploads/000e/73/7c/337/t82424.jpg

п.с.:

поделился..... все ! можно сносить фоты с будильника !

53

Отличная работа  :cool:

54

vas написал(а):

это шек, которого у меня нет

Так его и нет  :crazy:
Хде кот?!!!!!!!  :mad:
Без кота шек - не шек!  :D

Alex_VE3KF написал(а):

Отличная работа  :cool:

Точно!!

55

Anatoly написал(а):

Хде кот?!!!!!!!


Так вот же ж :

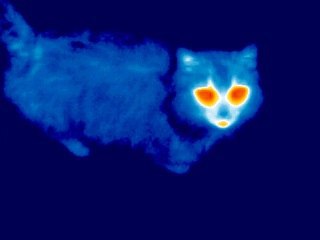

http://forumuploads.ru/uploads/000e/73/7c/337/t48968.jpg

56

vas написал(а):

Так вот же ж

Садюга... Без термопасты небось?
Ведь перегрев явный, еще чуть и усё...  :crazyfun:

57

А почему нос горячий? Должен быть холодный.

58

Наверное все что мехом не покрыто ,то и светит теплом)))

59

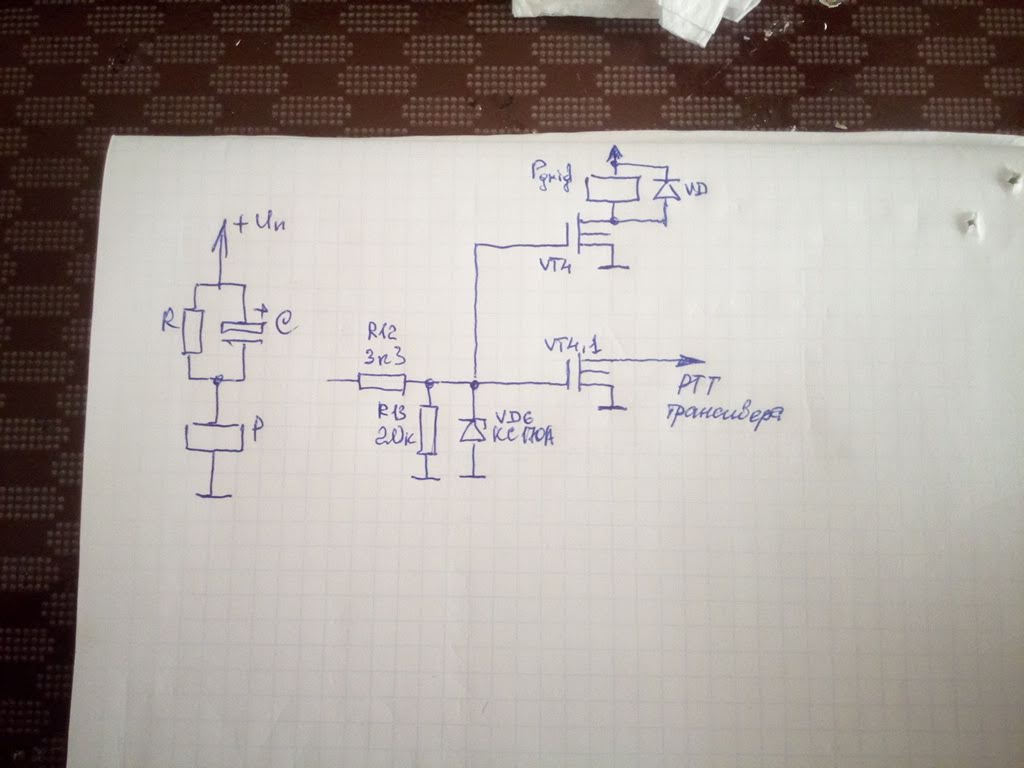

элемент схемы управления ТХ трансивера:

http://forumuploads.ru/uploads/000e/73/7c/337/68083.jpg

60

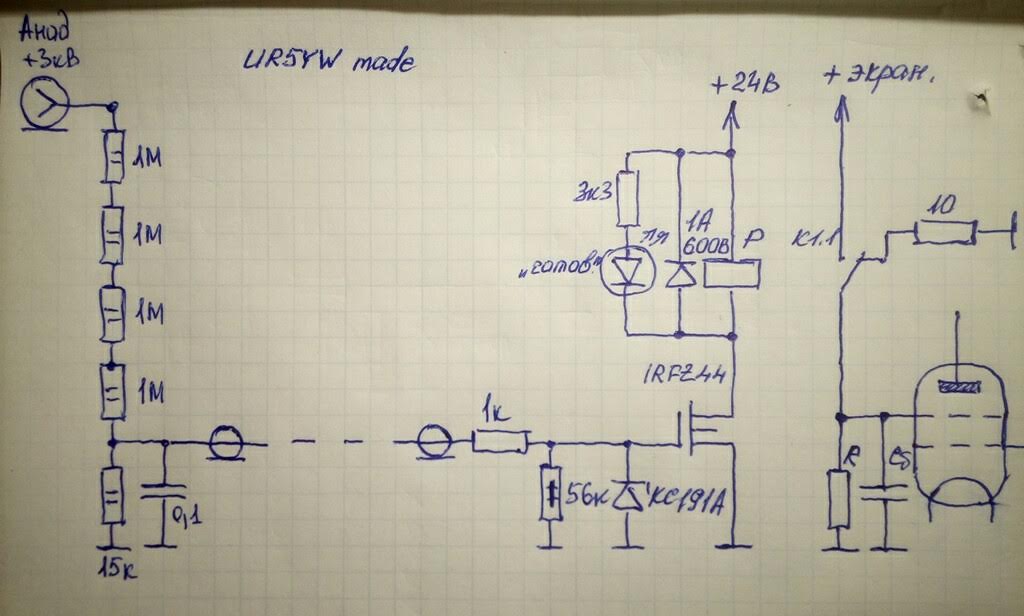

элемент автоматики -

включение экранного только после появления анодного :


http://forumuploads.ru/uploads/000e/73/7c/337/75529.jpg

http://forumuploads.ru/uploads/000e/73/7c/337/56753.jpg
