УМ на 2ГУ81 с ОК Моноблок

Сообщений 31 страница 35 из 35

31

Alex_VE3KF написал(а):

Измеряет ток только анода.
РА3 и 4 измеряют ток анода+ток 2-х сеток.
Чтобы узнать, сколько потребляют чисто экр. сетки, следует из суммы показаний РА3+РА4  вычесть показания РА7.


Александр, РА7 стоит а минусе выпрямителя сеточного напряжения. Как он может измерять анодный ток?.
Через РА7 проходит ток стабилизатора на двух ГУ50  плюс ток вторых сеток при передаче. Т.е. надо ещё и ток самого стабилизатора вычитать.

32

Alex_EW6T написал(а):

Горячий КПЕ , так же похоже от 140-й станции, в своем кожухе.


КПЕ от 140-й, но он по схеме стоит в холодном конце П-контура, а в горячем, видимо, постоянные будут подключаться. Вариометр тоже от 140-й, а на ВЧ к нему будет параллелиться отдельная катушка. А вот переключатель от Р-130, на мой взгляд слабоват в таком мощном усилителе, не знаю, как он себя ведёт, Вячеслав наверно ответит. И он переделан, вместо 5 положений их больше стало, посмотреть бы, поближе, как сделано:)

33

DK8LNH написал(а):

лександр, РА7 стоит а минусе выпрямителя сеточного напряжения. Как он может измерять анодный ток?.

Ошибся я. Не РА7 а РА5 я имел ввиду.
РА7 измеряет по задумке автора видимо ток стаба экр. сетки + ток экр. сеток. Зачем так сделано - спросите автора схемы.
Я бы так не стал делать.

34

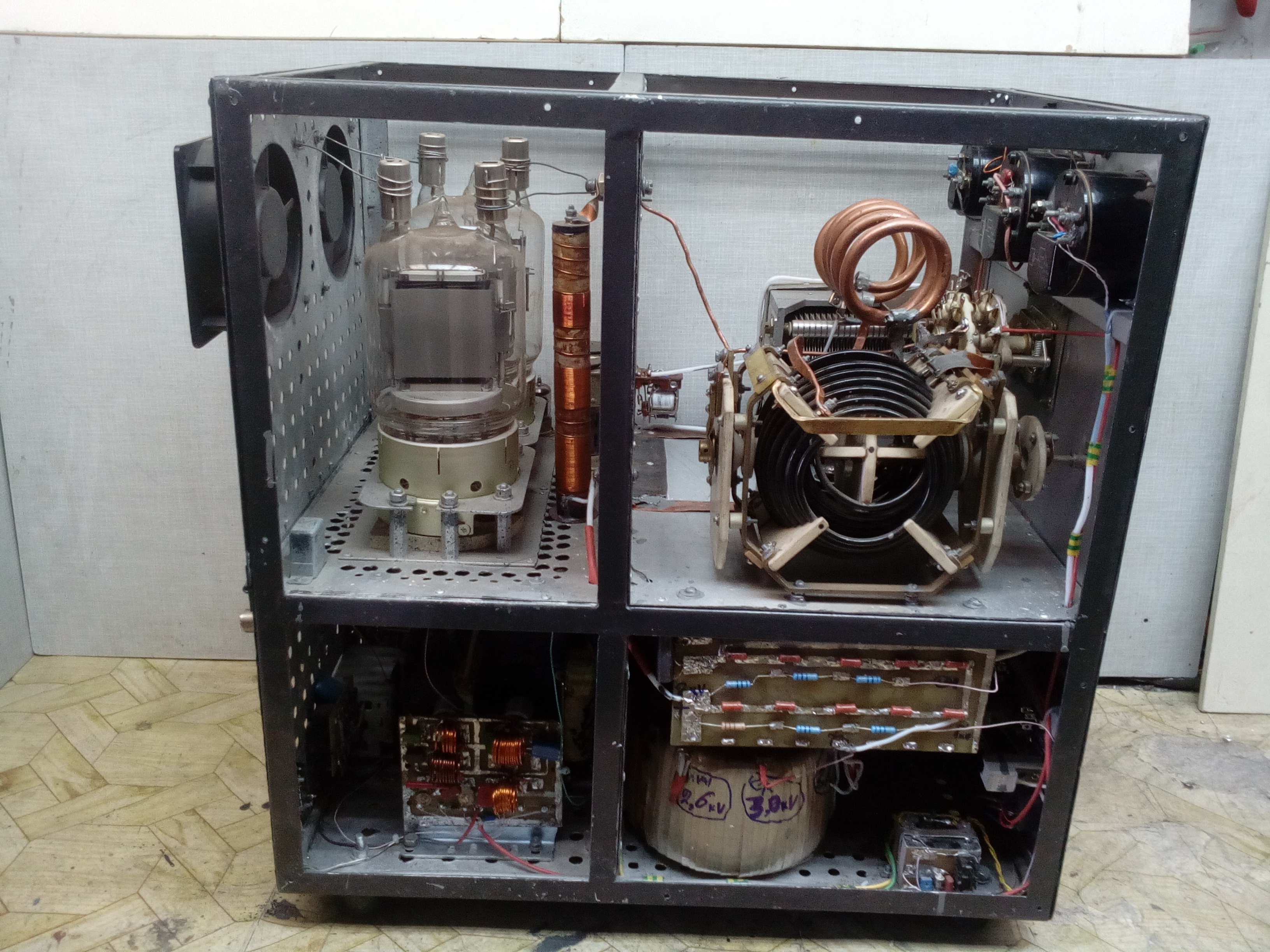

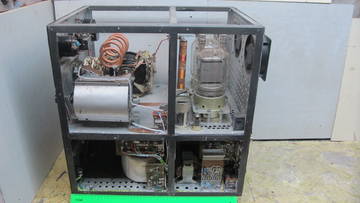

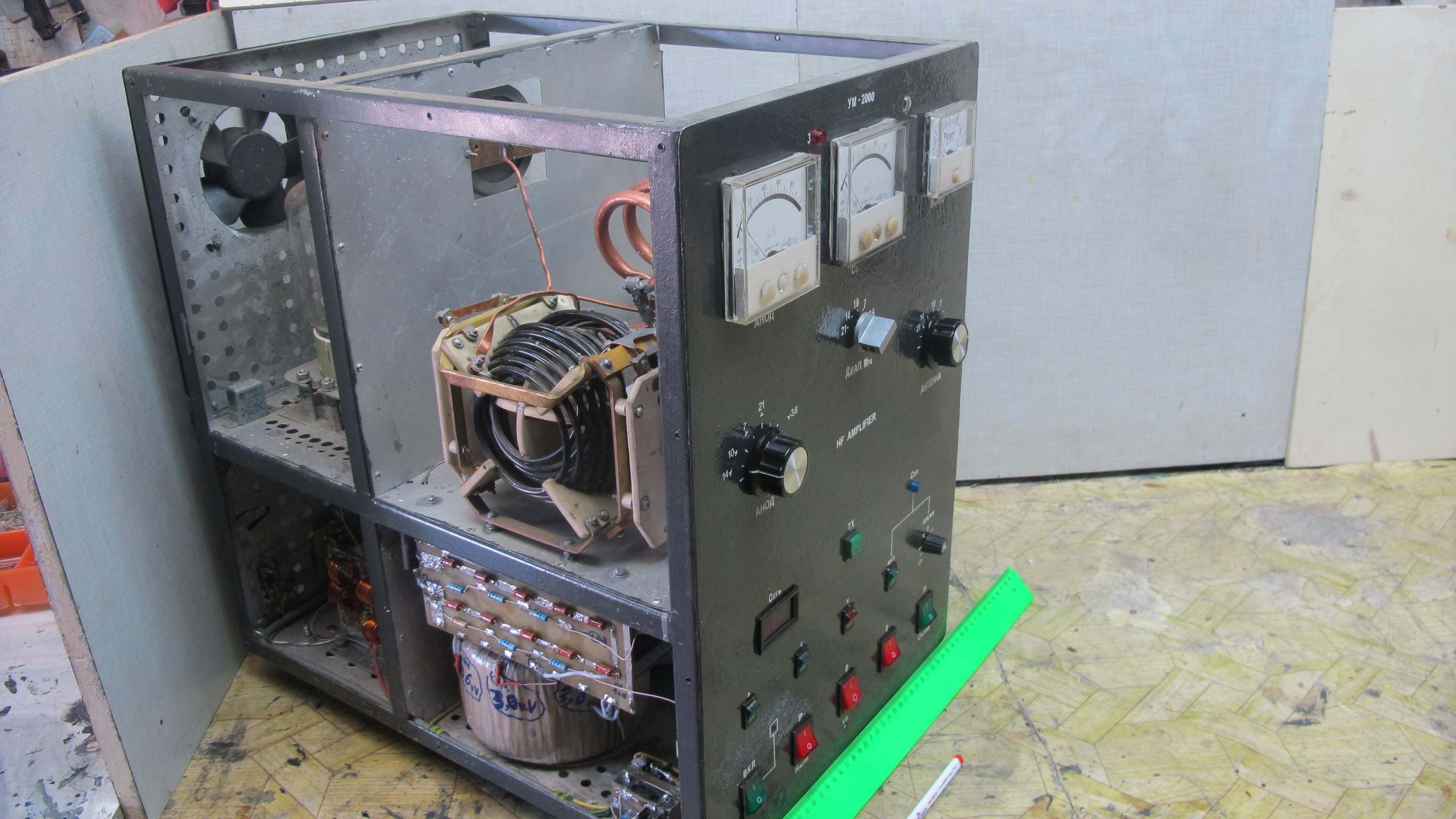

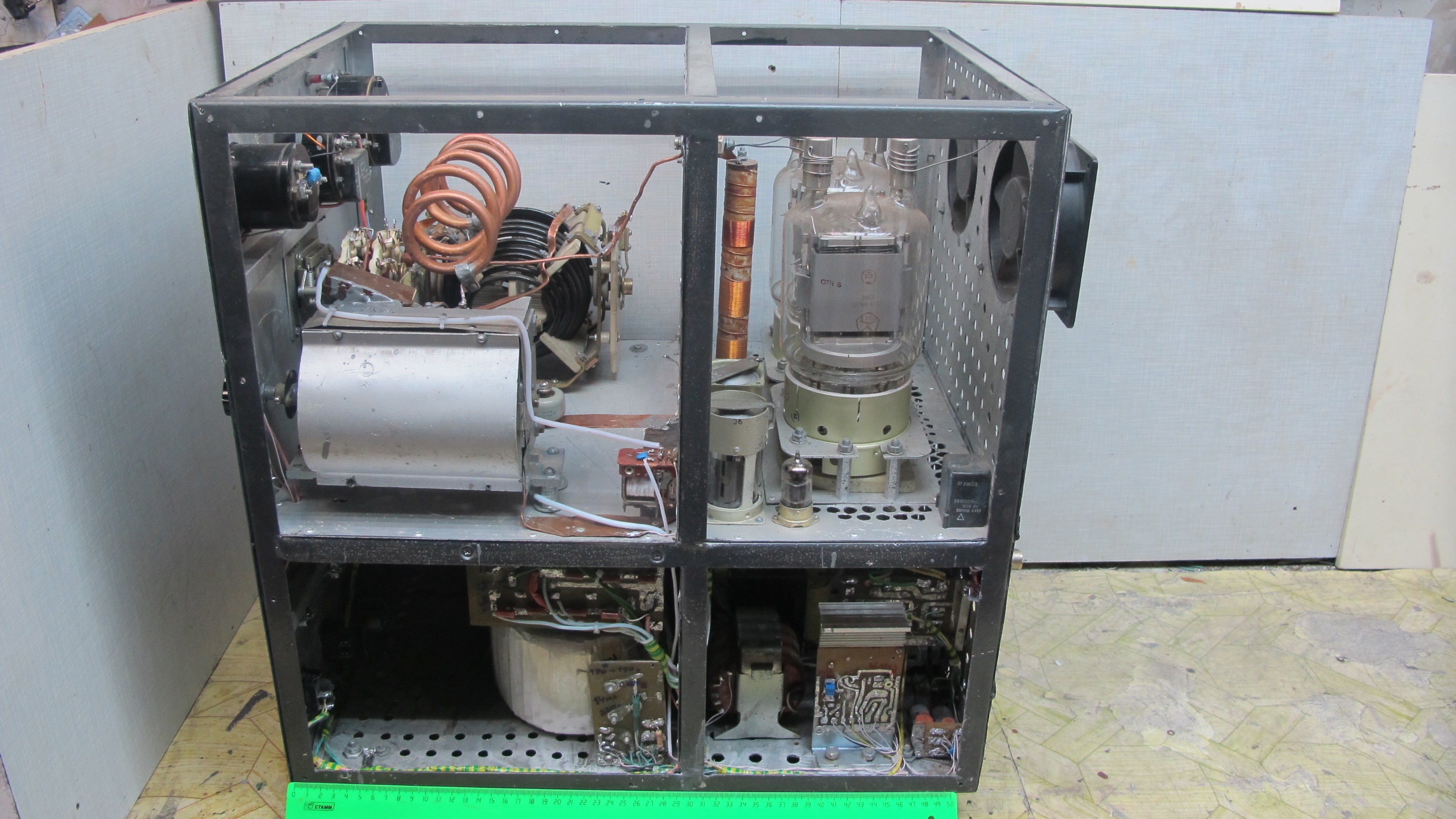

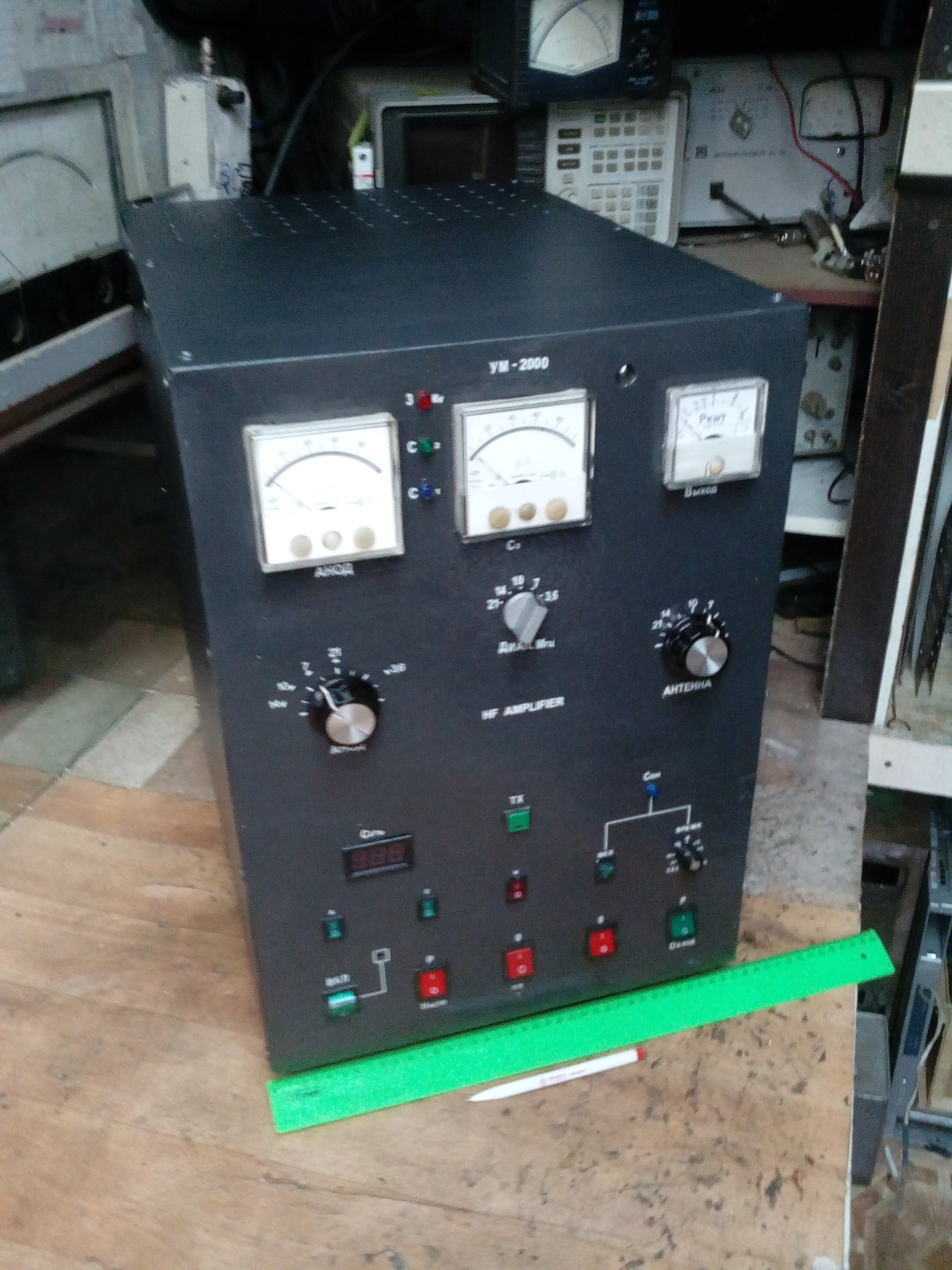

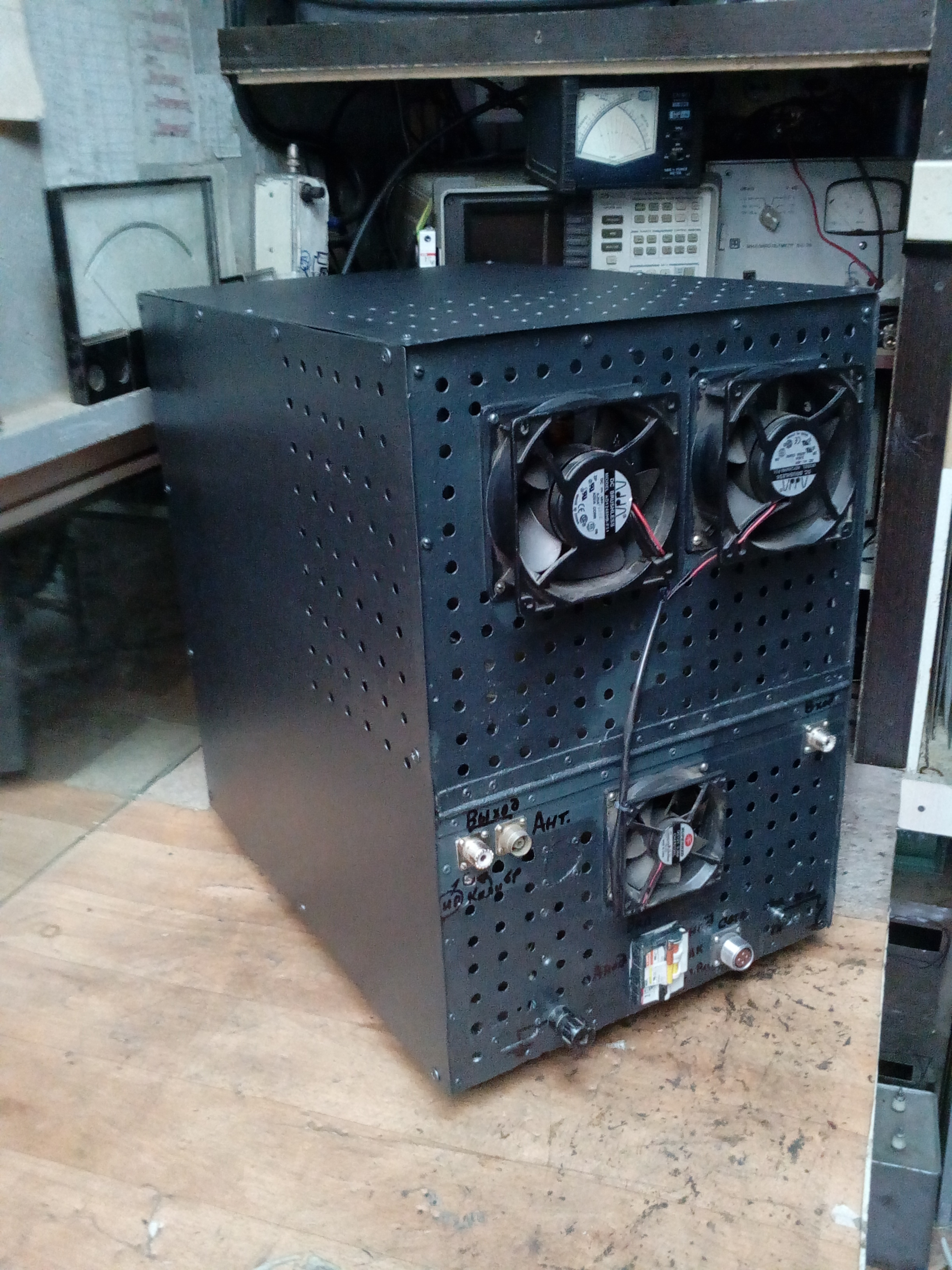

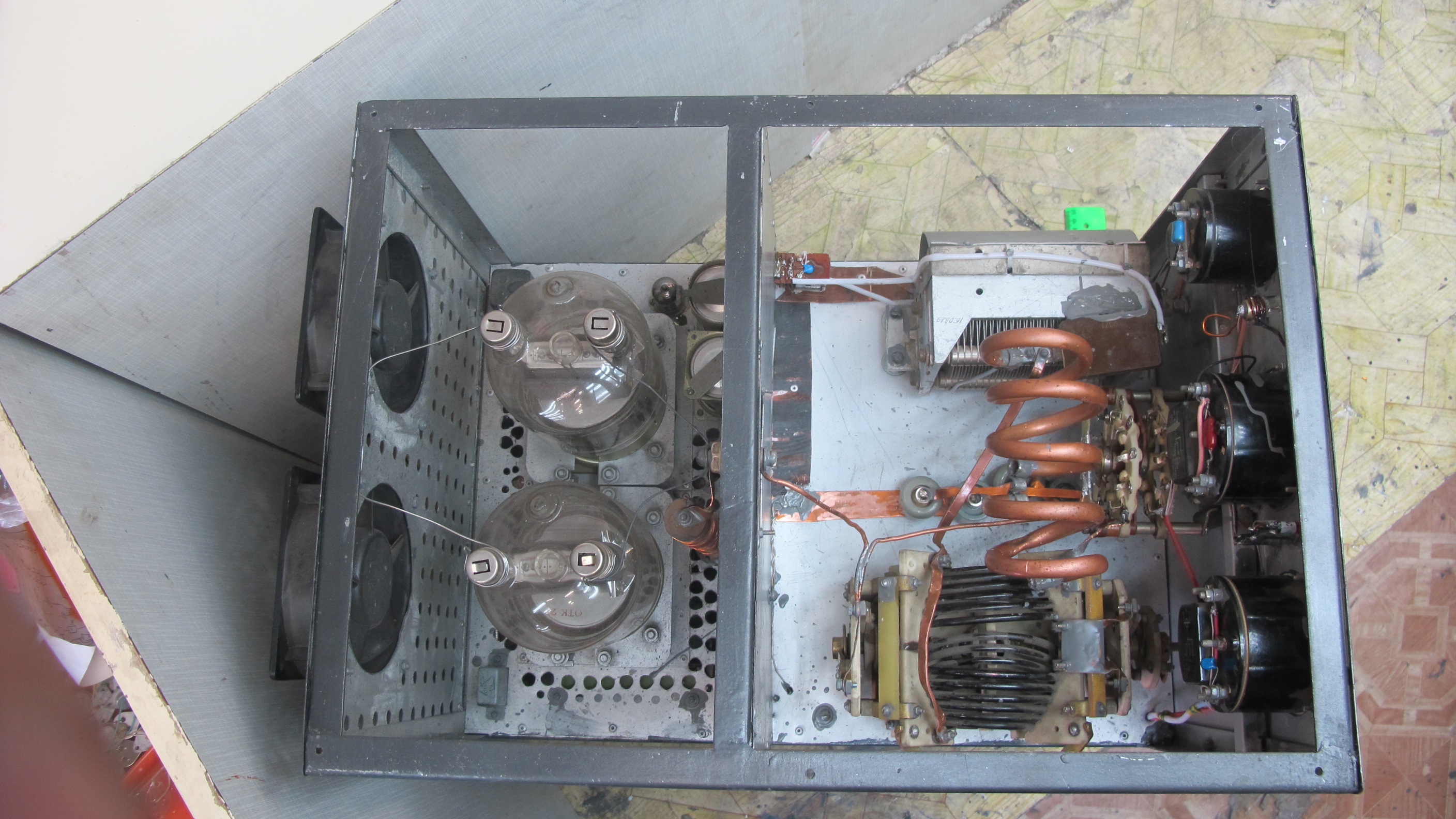

Добрый вечер Друзья!!!  Сначала про ИП : В первом варианте стояли Два ИП для измерения Тока Катода каждой лампы! Для чего?!?:  Чтобы видеть как "работает" каждая лампа!... В последуюющих вариантах , а их было 5-6! ,  они отсутствуют...( См. Фото...)      Вариометр ( от Р140й) НЕ ПЕРЕКЛЮЧАЕТСЯ!!! Включен постоянно : Статорные и Роторные катушки --Параллельно  А вместе--Последовательно . При таком включении индуктивность изменяется от2,5---12Мкгн, и т.о. ее хватает для 3,5---14Мгц. Если нужен 1,9--- Последовательно добавляем Катушку ( 7--10Мкгн) На ВЧ диап. 21--28   ПАРАЛЛЕЛЬНО ВАРИОМЕТРУ подключаем ( переключателем, Модернизированным! от Р130й,МОЩНУЮ , из трубки Диам 10--12мм Катушку состоящую из 6--8 витков. НАСТРОЙКА в Резонанс "АНОД" осущ. ВАРИОМЕТРОМ ( на НЧ пер--лем к Гор. концу Вар--ра подключаются Доп Конд--ры ( на 1,9; 3,5, и7мгц). а На ВЧ ---- Мощная Катушка!!!( с Отводами).   В Хол. конце стоит КПЕ от Р140 ( 38---1150Пф к кот на 3,5 и 1,9Мгц , тем же пер--лем подключаются доп Конд--ры....      Рабочая зона у Вариометра---180Град и Счетчик СОВЕРШЕННО Не Нужен!!! Только для удобства  около Ручки АНОД( вариометра)  есть градуировка для Диапазонов......                                                                                                                                                                                                                                                                                                                 Иснова про ИП: ИП "ТОК Анода " включен в Минусовую цепь Анодного ВВ Выпрямителя! и  он Естественно измеряет ТОК АНОДОВ Обеих Ламп!!!   а ИП ТОК С2 включен в Минусовую цепь ВВ Выпрямителя Напр. С2 И тоже измеряет Ток С2 обеих ламп + ток Стаб--ра С2 ( 10--15ма).http://forumuploads.ru/uploads/000e/73/7c/72/t74834.jpg
http://forumuploads.ru/uploads/000e/73/7c/72/t57287.jpg
http://forumuploads.ru/uploads/000e/73/7c/72/t18247.jpg
http://forumuploads.ru/uploads/000e/73/7c/72/t90651.jpg
http://forumuploads.ru/uploads/000e/73/7c/72/t89260.jpg
http://forumuploads.ru/uploads/000e/73/7c/72/t48685.jpg
http://forumuploads.ru/uploads/000e/73/7c/72/t72202.jpg

35

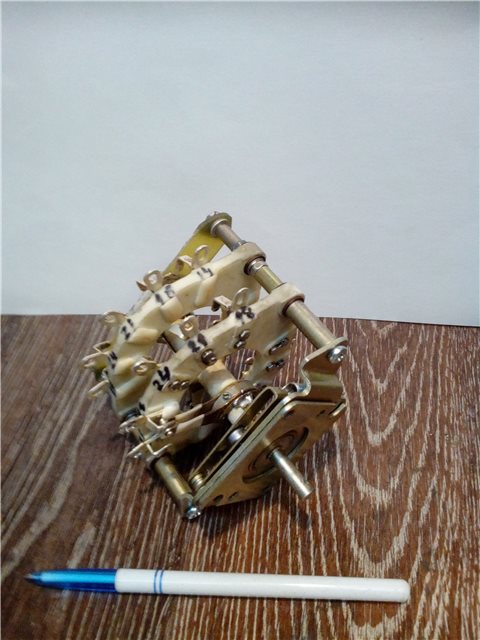

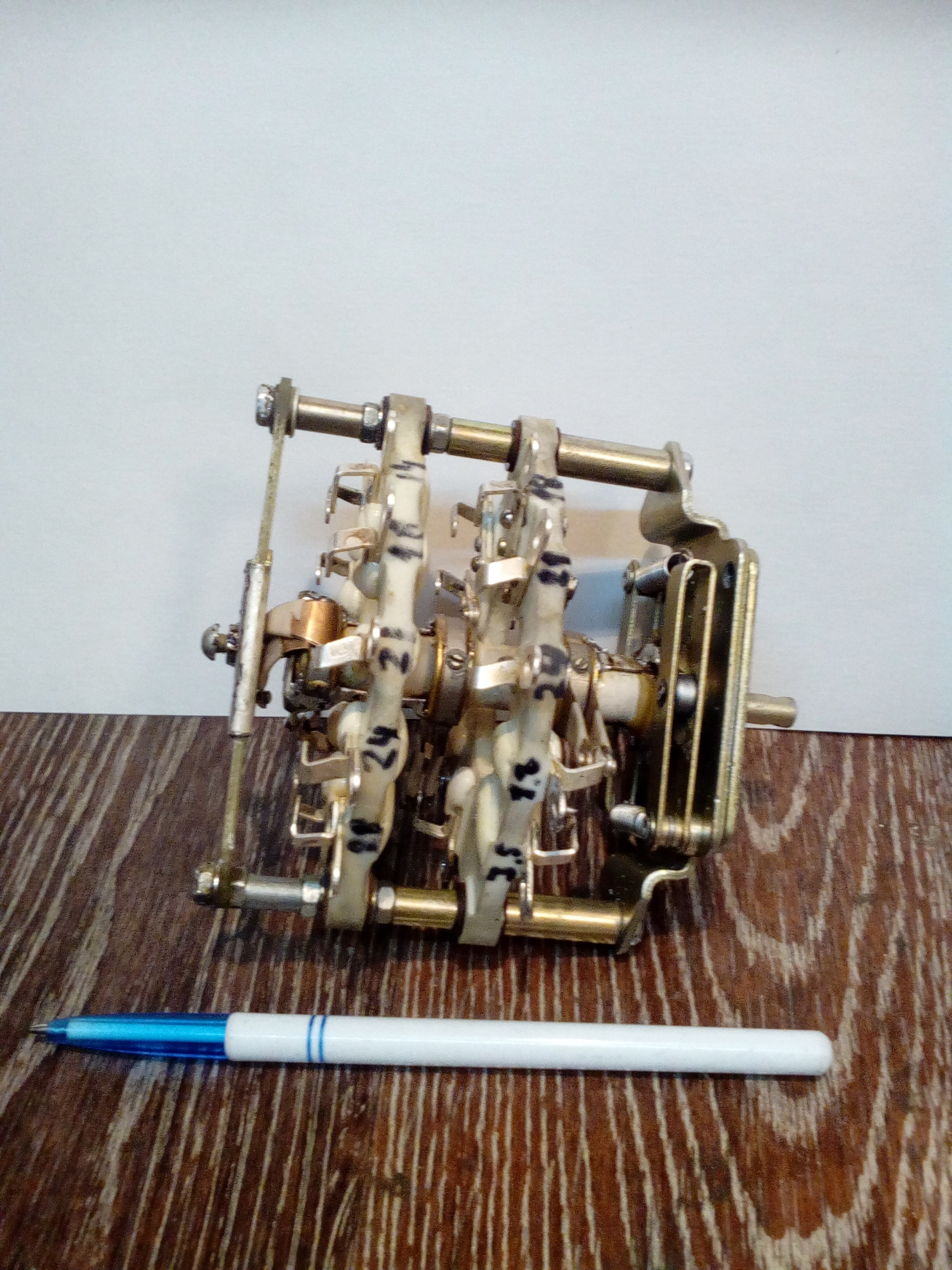

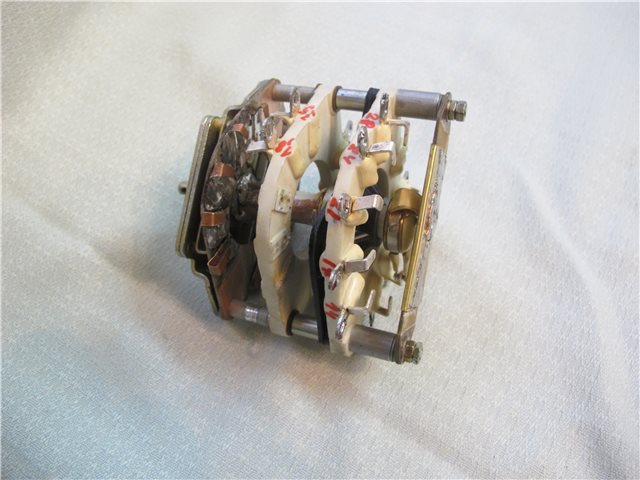

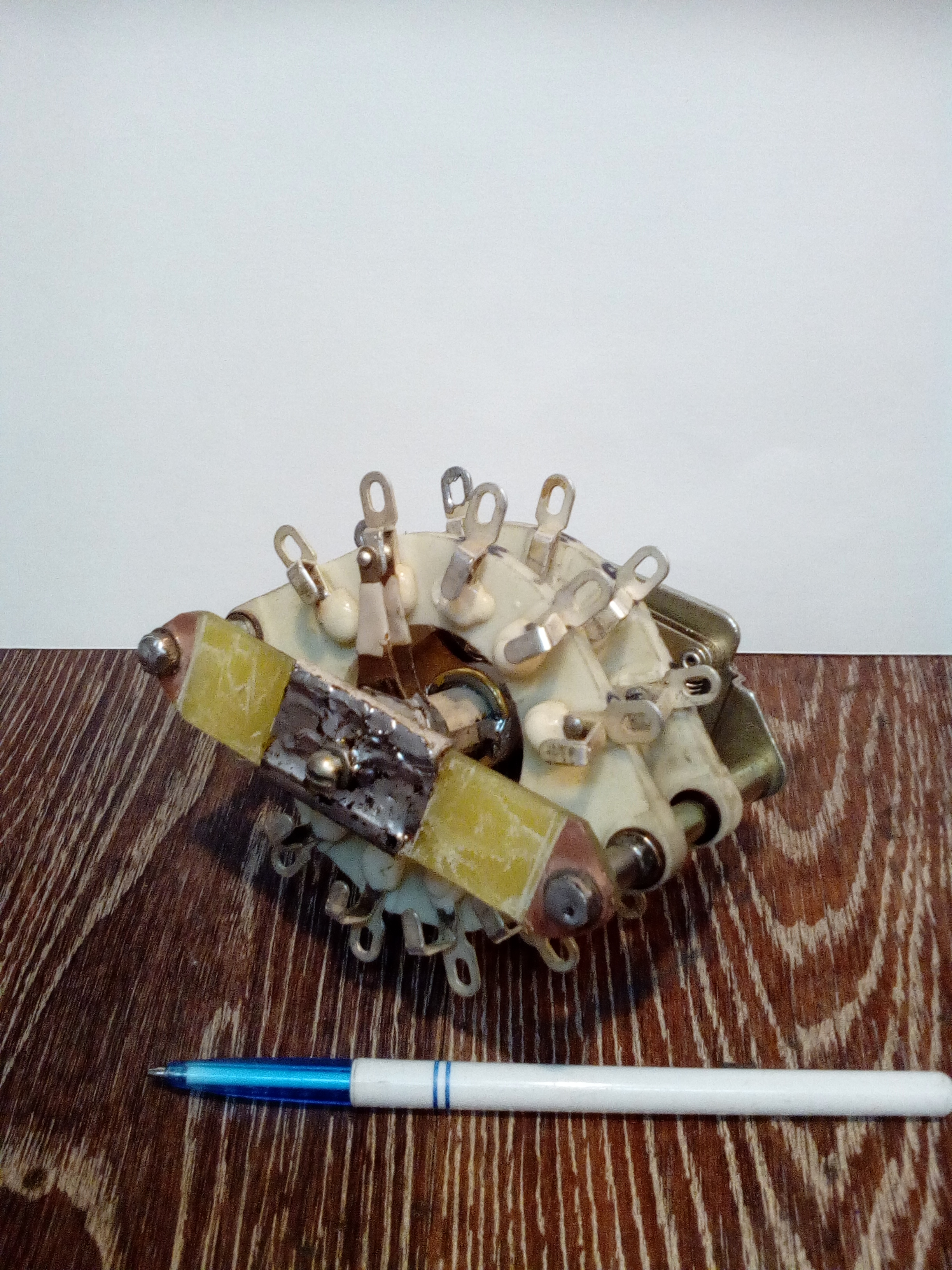

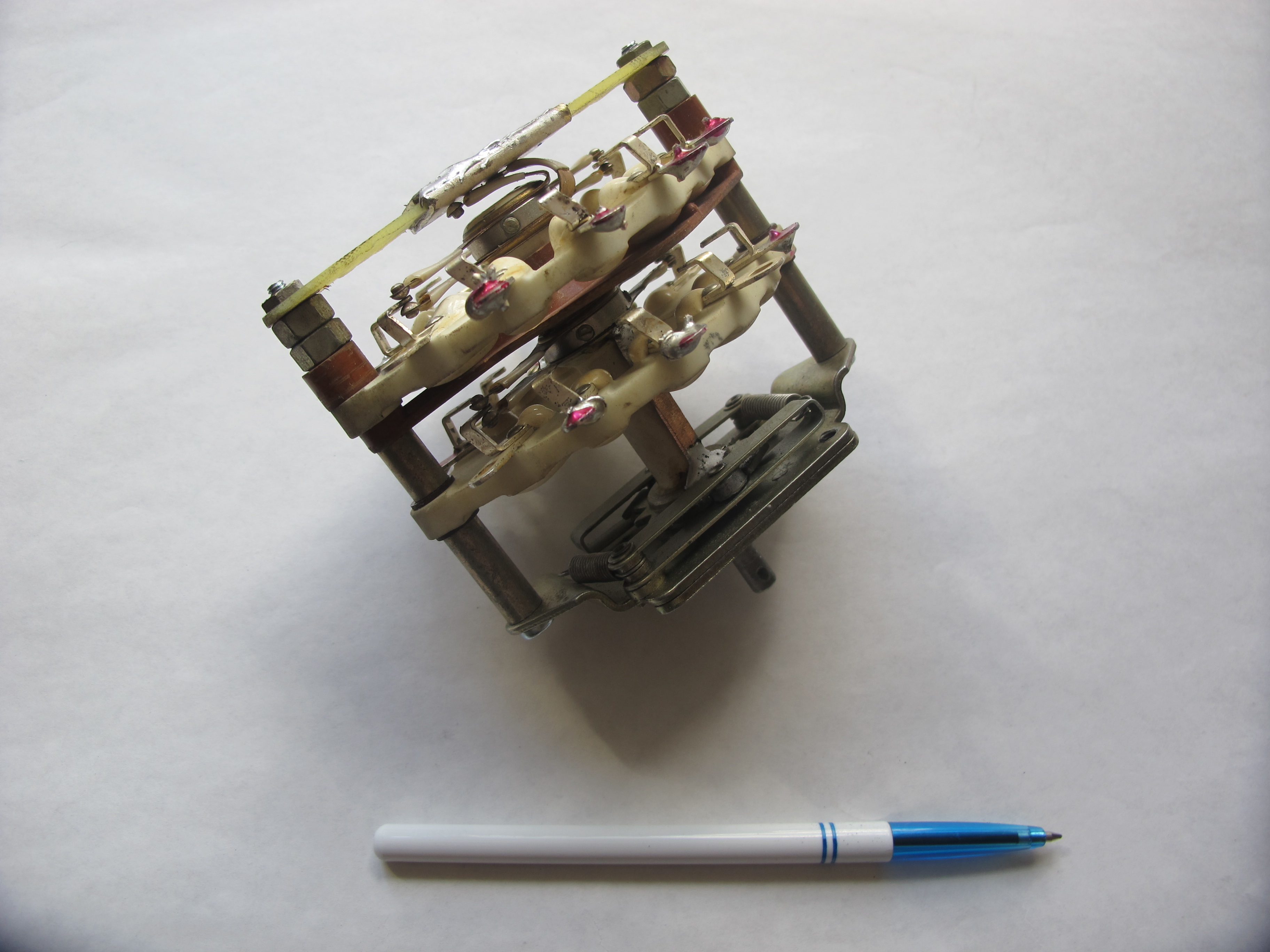

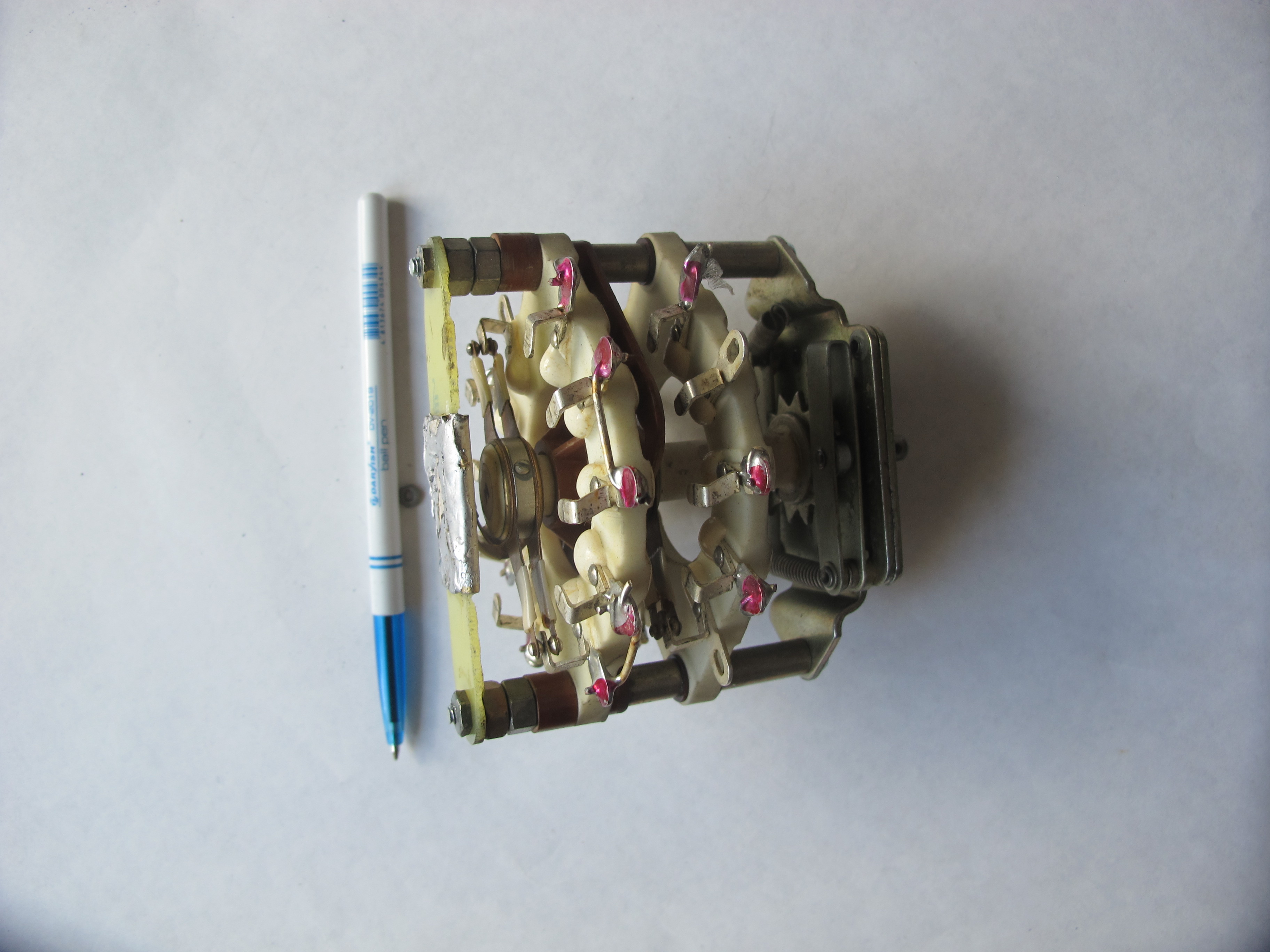

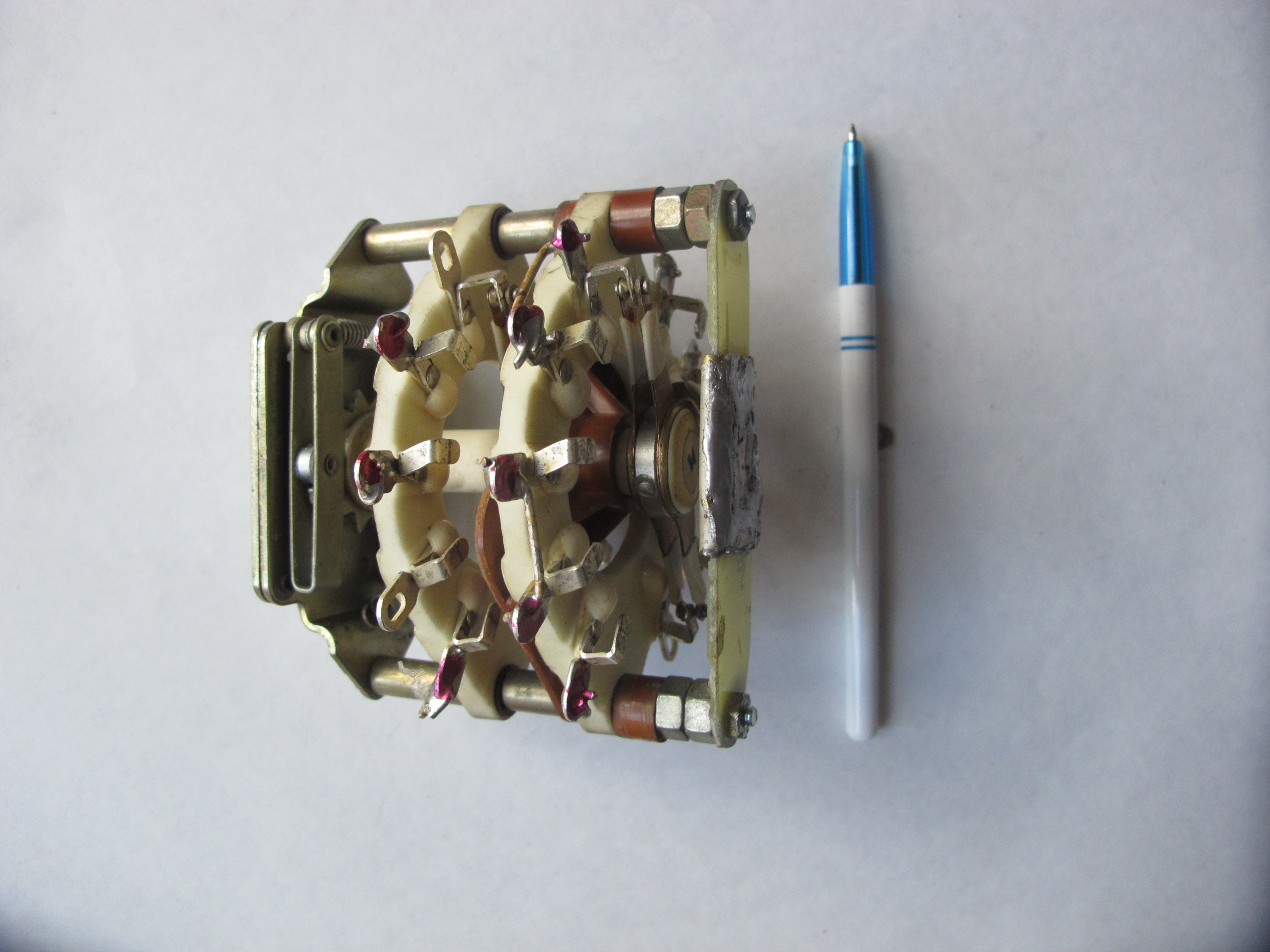

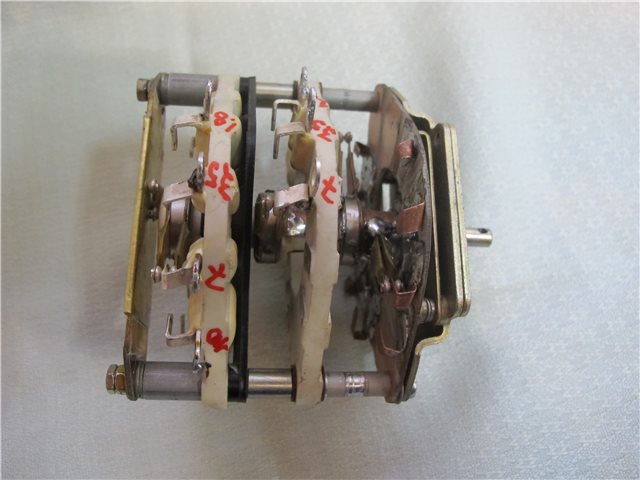

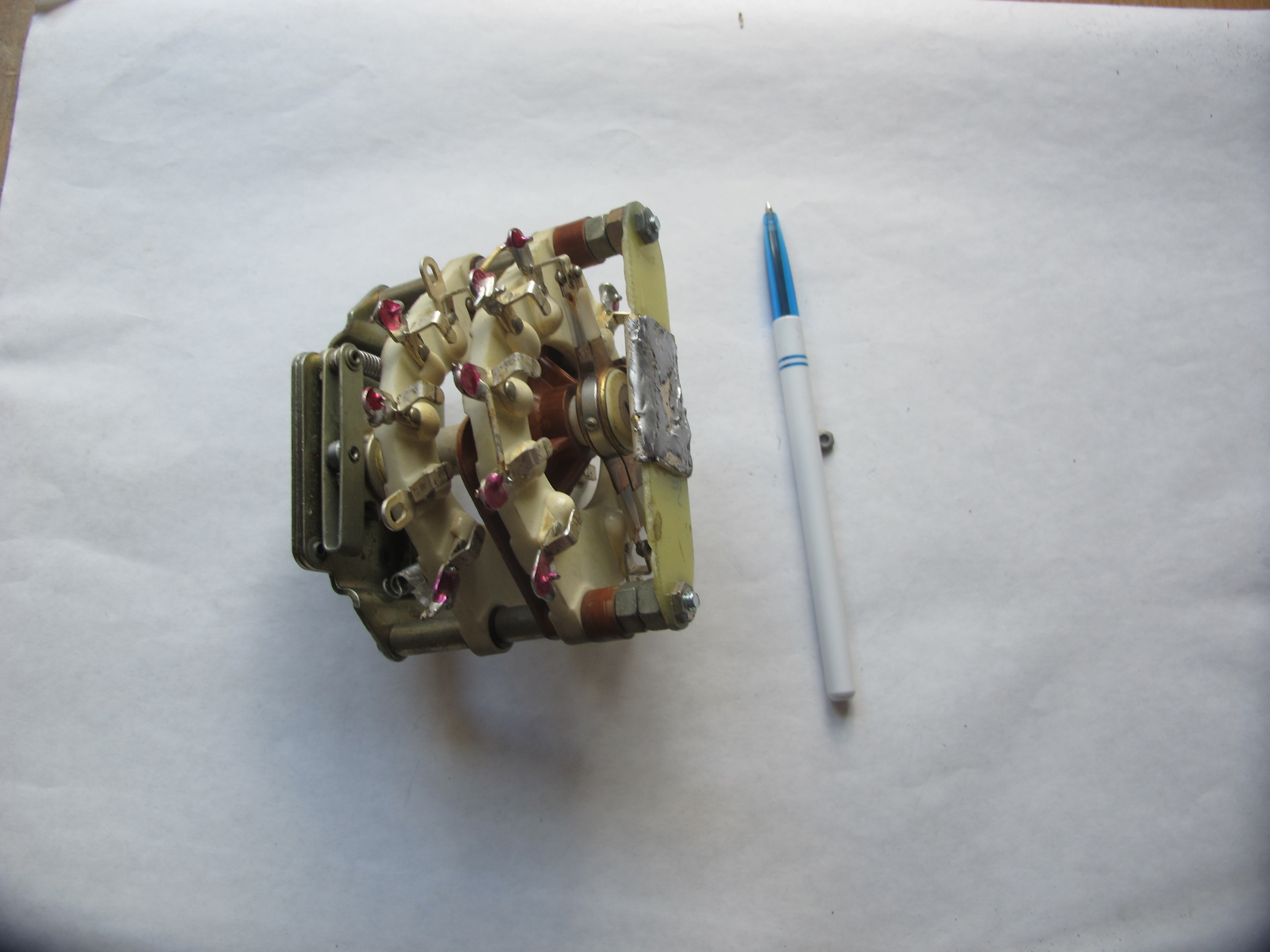

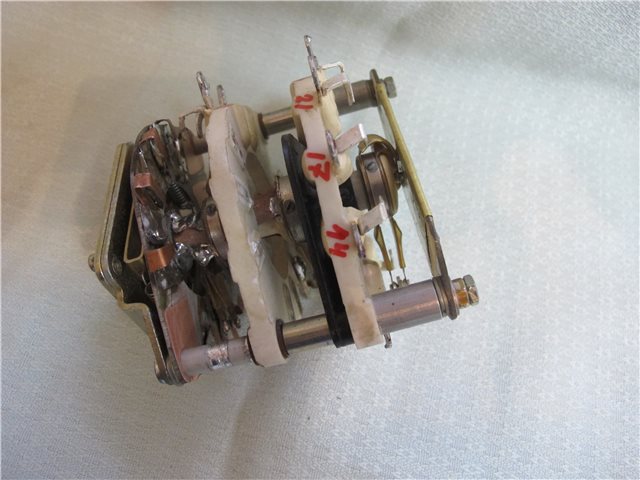

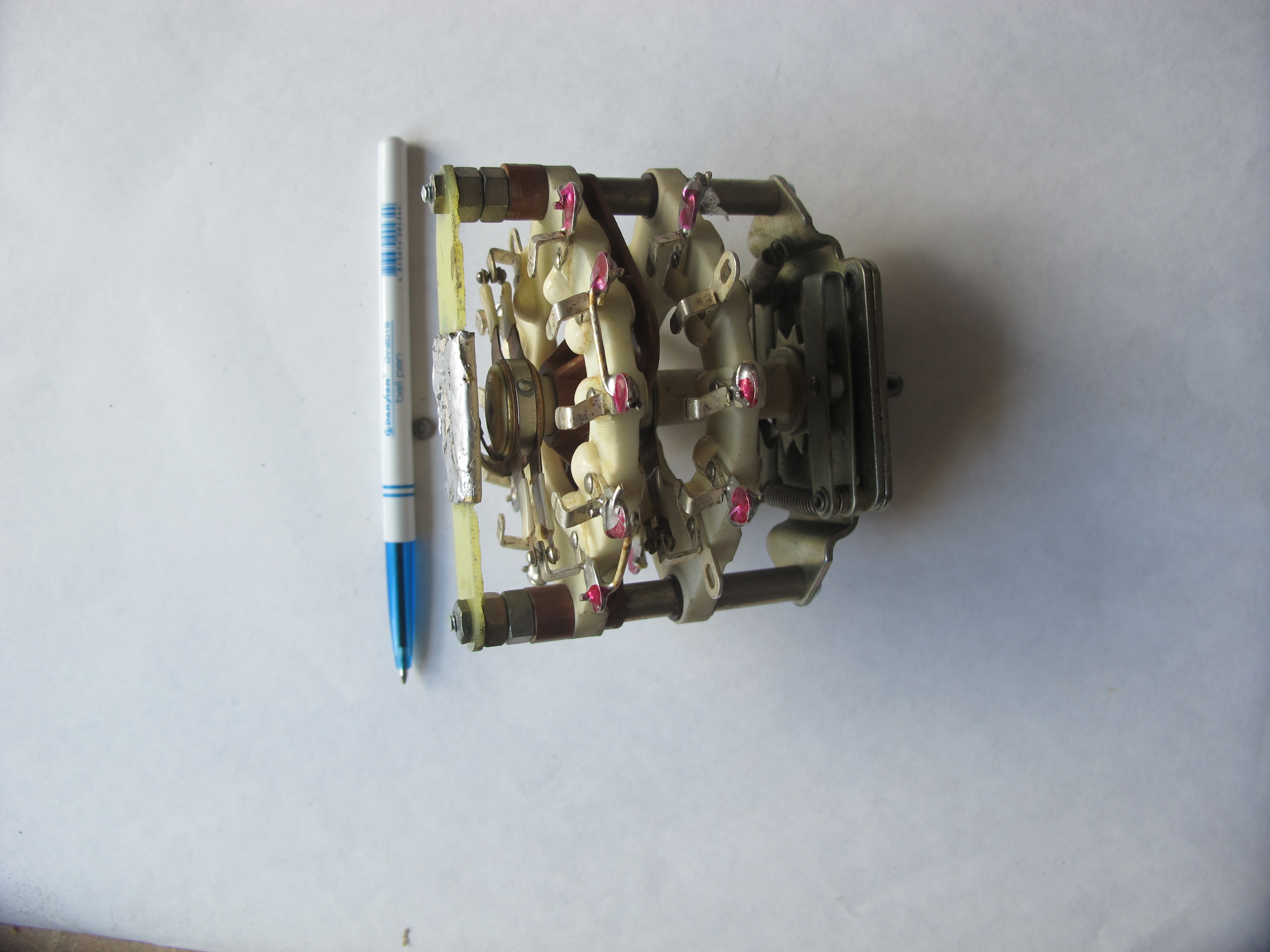

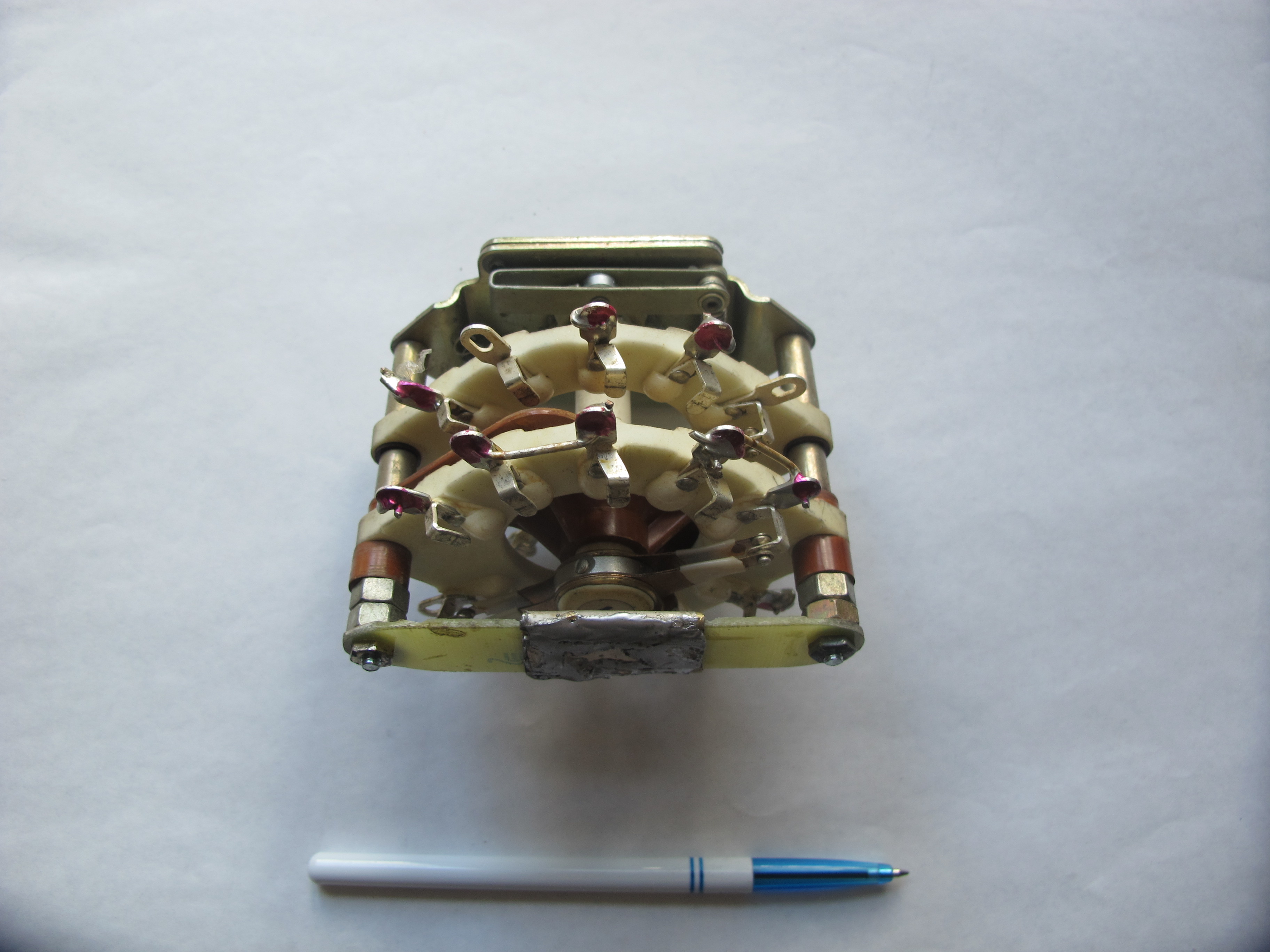

Да забыл, Про ПЕРЕКЛЮЧАТЕЛЬ МОДЕРНИЗИРОВАННЫЙ!!!http://forumuploads.ru/uploads/000e/73/7c/72/t13190.jpg
http://forumuploads.ru/uploads/000e/73/7c/72/t92729.jpg
http://forumuploads.ru/uploads/000e/73/7c/72/t47704.jpg
http://forumuploads.ru/uploads/000e/73/7c/72/t79662.jpg
http://forumuploads.ru/uploads/000e/73/7c/72/t37543.jpg
http://forumuploads.ru/uploads/000e/73/7c/72/t63224.jpg
http://forumuploads.ru/uploads/000e/73/7c/72/t97218.jpg
http://forumuploads.ru/uploads/000e/73/7c/72/t31399.jpg
http://forumuploads.ru/uploads/000e/73/7c/72/t84686.jpg
http://forumuploads.ru/uploads/000e/73/7c/72/t73527.jpg
http://forumuploads.ru/uploads/000e/73/7c/72/t29020.jpg
http://forumuploads.ru/uploads/000e/73/7c/72/t74557.jpg
, кот я использую в УМ 1--2Квт ВЫДЕРЖИВАЕТ эту Рвых БЕЗ ПРОБЛЕМ:
