Тогда понятно. Значит чисто конструктивно нужно думать...
На импортных конденсаторах, не указаны Квары....  Это смущает!   Можно поставить, а потом что то отгорит.... а не дай бог еще и высокое пролезит на катушки П контура до самого гнезда выходного... На самом деле, разделительный кондер, это очень важная детать из всех элементов ВКС.

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

Я планирую иметь два рабочих анодных питания. 1300в ( как настроечный вариант.)  и рабочий вариант в 1600 вольт. Это уровни холостого хода, без напряжения падения под током резонанса.  Теоретически, напряжение можно подать и выше, в 1850 вольт, все что способен выдать БП. Лампы держат, проверено на старом усилителе на 4-х лампах. Просто при таком напряжении, мощности моего ТОРа уже явно будет не хватать, если конечно  раскачивать до тока в 1А. Мощность транса всего 1500вт, по железу. Хотя говорят кольца без проблем держат небольшой "перегруз", ведь у кольцевых магнитопроводов самый лучший КПД. Да и режим работы, чаще всего у меня CW. Это нужно будет пробовать и смотреть результат.  Понятное дело, что при более высоком напряжении, выше Roe.  То есть режим при более высоком напряжении и меньшем токе, скажем, если как по паспорту 150ма на лампу, был бы более предпочтительным. Итого имеем на 6-ти лампах - 0.9А при 1800в
Это должен быть нормальный режим работы, если все настроено и согласовано как положено. То есть чистый 1 квт в антенне.

Но фактически, и тоже проверено, на старом усилители, ток был 180ма на лампу. То есть, 150ма, это не предел. Максимально с 6-ти ламп, на форсаже, можно было бы снять порядка 1200вт! Не долго, конечно

Ладно, буду искать подходящие емкости. Раз нужно 5000пф, значит буду делать эту емкость из нескольких конденсаторов.

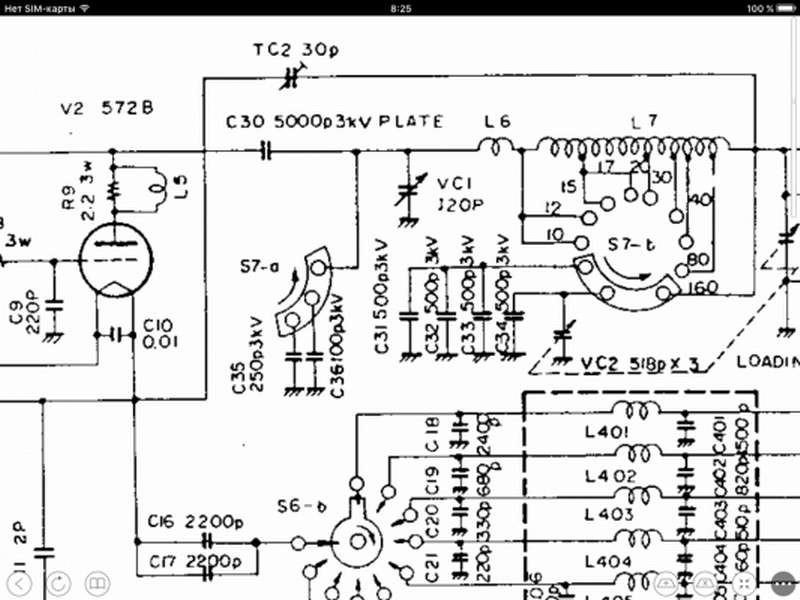

P.S. Где то приходилось читать раньше, что емкость разделительного конденсатора должна превышать минимум в два раза, емкость горячего конденсатора П-контура на самом низкочастотном диапазоне. И если на 160м там под 3000 пф, то получается, разделительный и должен быть порядка 5000-6000 пф.

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

Даже интересно, что с этого всего  получится. Никому еще в голову не приходило, ставить 6 ламп. Все собирали классику, на 4 шт.
Но по скольку этих ламп у меня большой запас, а я как не просчитывал,  то выходило, что 6 таких ламп, заткнут  за пояс классический Ум на 2хГИ-7Б, потому как там если брать за основу надежный вариант их использования выходило всего 700вт. Все что выше, уже риск выхода их из строя...  А Г-811, за 20 лет, никогда у меня не стреляли. Да было раз, сетку опустил в одной лампе по глупости, но тогда не было еще внешнего обдува в старом усилителе. И было у двух ламп, колпачки отвалились от перегрева, хотя лампы были сами по себе целыми. Я помню ходил на почту и брал у почтовиков сургуч и паял колпаки на место, ставил на сургуч, как на клей и они снова потом работали. Это все было на советских обычных 811 лампах.
После того как поставил отличную турбину диам.80мм в корпус УСМ, вообще больше не было никаких проблем.

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

Ну у меня есть еще запас из ГУ-81м - 6шт. Вчера сделал ревизию, когда кондеры искал. Больше никаких ламп нет у меня вообще.
Есть мечта, переделать старый УМ на 811, потом, может и осилю на 81-х... Там тоже стоит готовый БП под них. Но Александр Иванович, стало ужасно трудно с деталями. Даже вообще, с материалами в общем, я бы так сказал.
Все эти сборки, только потому, что есть запасы 20-30 летней давности , по сути, еще со времен совка. Когда закончу с УМ, остальное отдам всем кому что надо ( если будут желающие).  Собирать глобально что либо, уже не получится, да и смысла не вижу особого.  Разве что в порядке ремонта, по мелочам. Времена уже приходят совсем не те.

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

Сборка усилителя, это детали + время! Пока делаю все то, что можно сделать. Все поэтапно. А почему не сразу на ГУ81, потому что тут нет в нем смысла. Я писал, я всю технику от сюда вывез. Подальше от местной "конторы". Не хочу тут ничего иметь! Не то место, не то время, скажем так.  А на новом месте, увы, УСМ на двух ГУ-81м, я тупо не пропитаю. Менять подводы нужно, сеть ужасно слабая. Даже этот на 6-ти Г-811, порядка 10А из розетки возьмет и еще не знаю, как это все будет.... Там даже не всегда в розетке есть 220 вольт, может и 190 оказаться. Россия ХХI век!

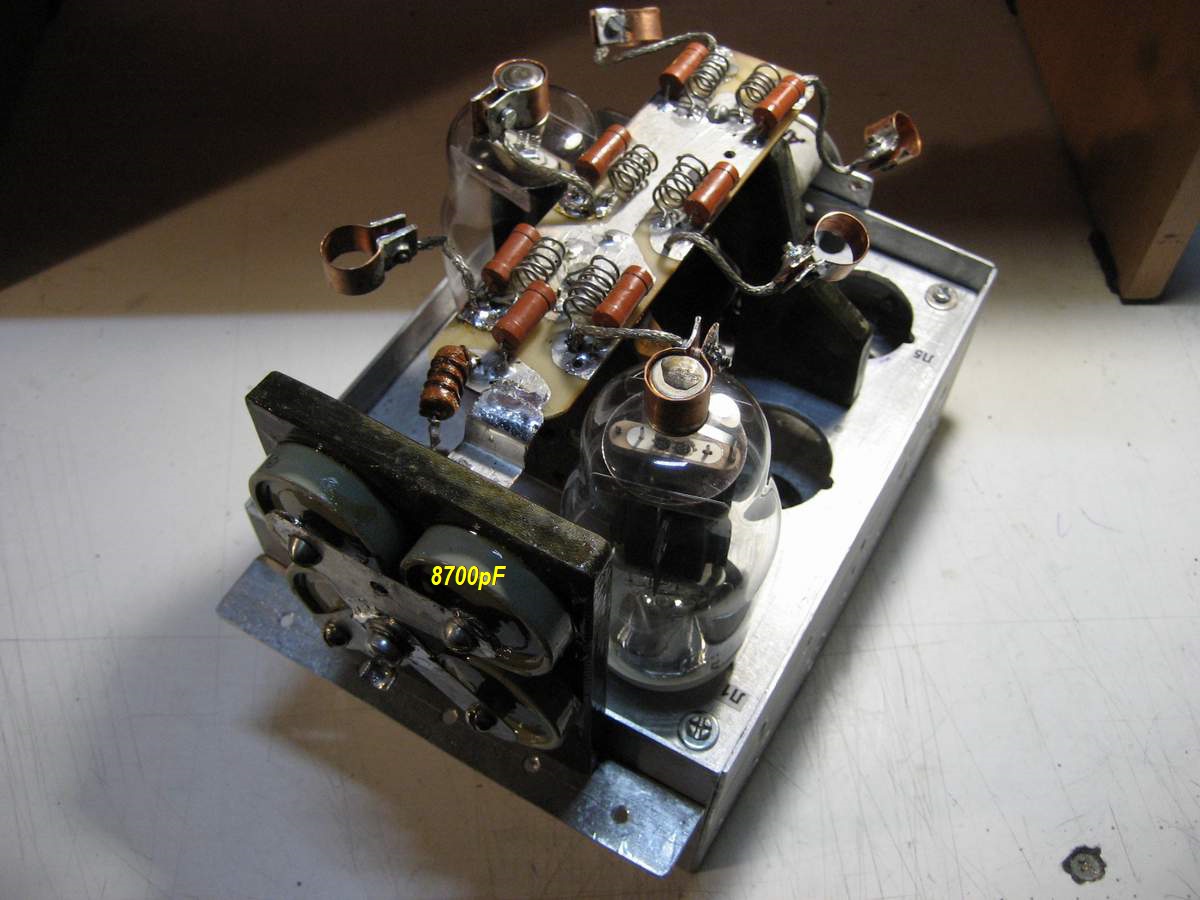

Я уже нашел решение. Воплощаю в железе. Будет 8000пф, составленных из 4 кондеров КВИ-3, для повышения Реактивной мощности.
По другому эту проблему не решить. Ну что касаемо реактивки, буду смотреть уже в рабочем состоянии при настройках.  Думаю, выдержит. Во всяком случае, все ставят один кондер в качестве разделительного и это как правило у всех смотрю КВИ-3.  Не совсем это правильно, я понимаю, но искать можно долго нужный вариант конденсатора и...не найти по итогу. А нужно дальше двигаться. Я поставил их 4 шт, в параллель, мощность реактивки каждого, должна сложиться и равномерно распределится между всеми. 6 Квар, должно быть...  на 4 штуках.

160м очень хочется запустить, потому что для меня это абсолютно "белый" диапазон, потому что никогда там не было антенны.А теперь заимелась земля в 50 соток вдали от города и кристально чистый эфир там.    Рано или поздно, но там появится шэк и антенны.

Отредактировано Alex_YL2MK (2026-02-12 08:24:30)

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

Ничего, посмотрим, если прогорят, значит тогда и думать буду.    Во всяком случае, поставлю на выходе П-контура к гнезду "АНТ" разделительную емкость на 6800пф, и по выходу Дроссель 2.5мГн на тот случай, если разделительную емкость пробьёт.

А что касаемо 160м, так и 80-ка тоже не особо полная. Пустота в CW да и на телефонных участках, не особо я бы сказал много народа.
Молодые в ФТ-8, они других видов моды и не знают. Да и антенн на НЧ у людей как правило нормальных нынче нет.

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

Ну так, это естественно, сколько людей ушло в мир иной... и скольких не стало, за последние 4 года...  На этом континенте EU, даже по прослушиваю радиолюбительских диапазонов, явственно виден результат.    Да и вообще, в общем, ситуация не особо располагает к этому, что бы не вдаваться тут в подробности....  Но человек живет надеждами. Вон Евгений какую антенну соорудил!

Ну а я изначально почему то всегда любил НЧ диапазоны.  Самый любимый, был -40ка. Беда в другом еще, народ перестал слушать эфир!  Все в мониторах... Даже кластеры не особо уже помогают.

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

Привет Евгений!

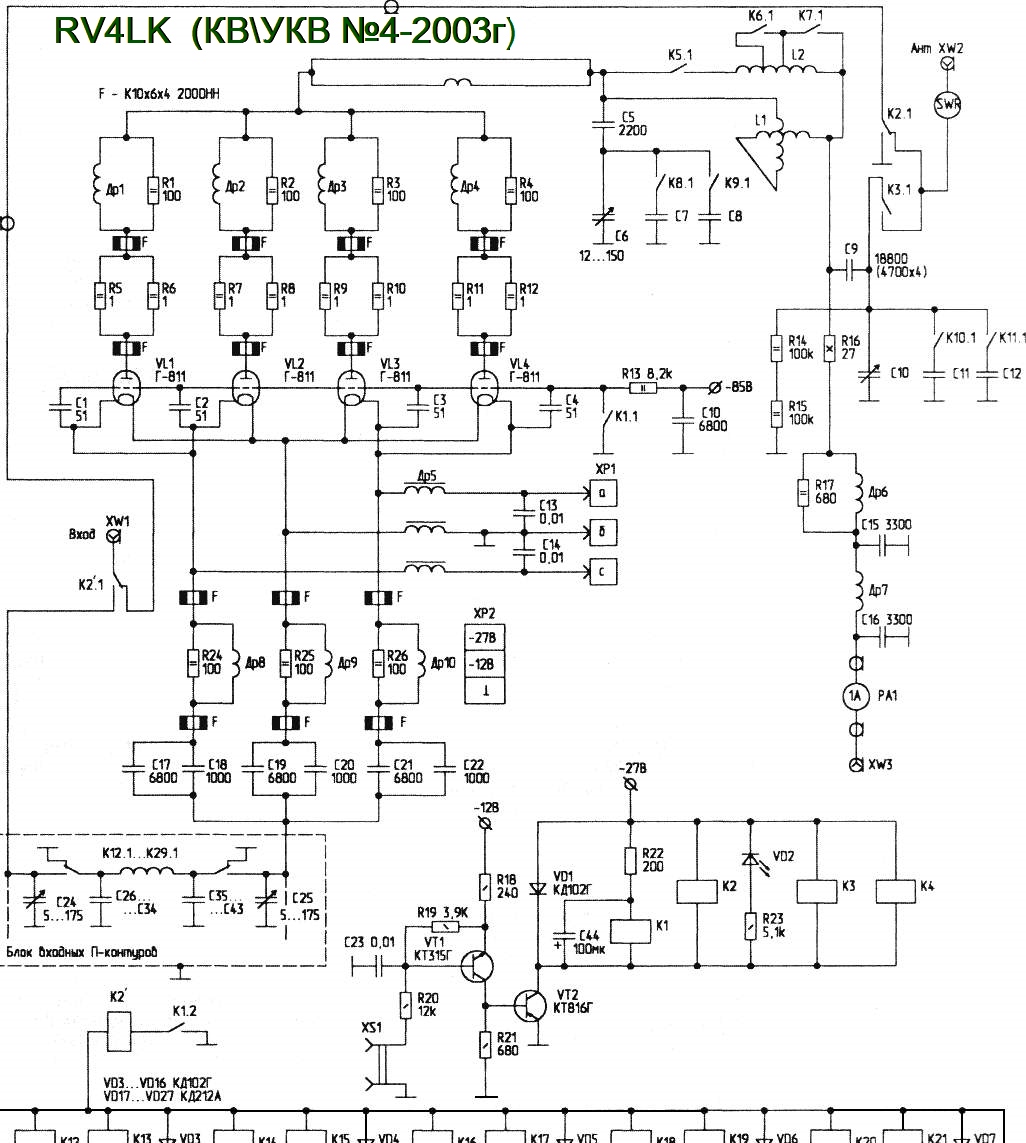

Нет, в данном случае,  думаю, ты ошибаешься. Это 811 лампы! Очень тупо сделаны по технологиям 40хх годов.   Не смотри ,что там много проводов и индуктивностей на анодной плате. Я в свое время в конце 90-хх, боролся с возбудами этих ламп, примерно пол года!!!  Что только не перепробовал в свое время...  В этих лампах, длинные выводы из колбы до цоколя, порядка 7см. Это накально-сеточные провода идут. И почти каждый второй УСМ на этих лампах, кто только не собирает их - "поет песни". Многие так и не смогли одолеть возбуждение, выбрасывают их потом и ставят на их место другие лампы.   Подавить это, не так и просто.  Хорошее описание на этот счет выложил А. Кузьменко RV4LK в журнале КВ-УКВ за 2003 год №4. Там он все описал, все причуды этой лампы, а мне до многого приходилось доходить самому, в процессе  практике в конце 90-хх.

Главное там, первое включение!  И проверка на подвозбуд. Если связь обратная сильная, то приличные броски тока по аноду. Бывает так, что чухнуть не успеваешь, как анод отгорит    Блудит  это все на УКВ, порядка 60-100мгц.

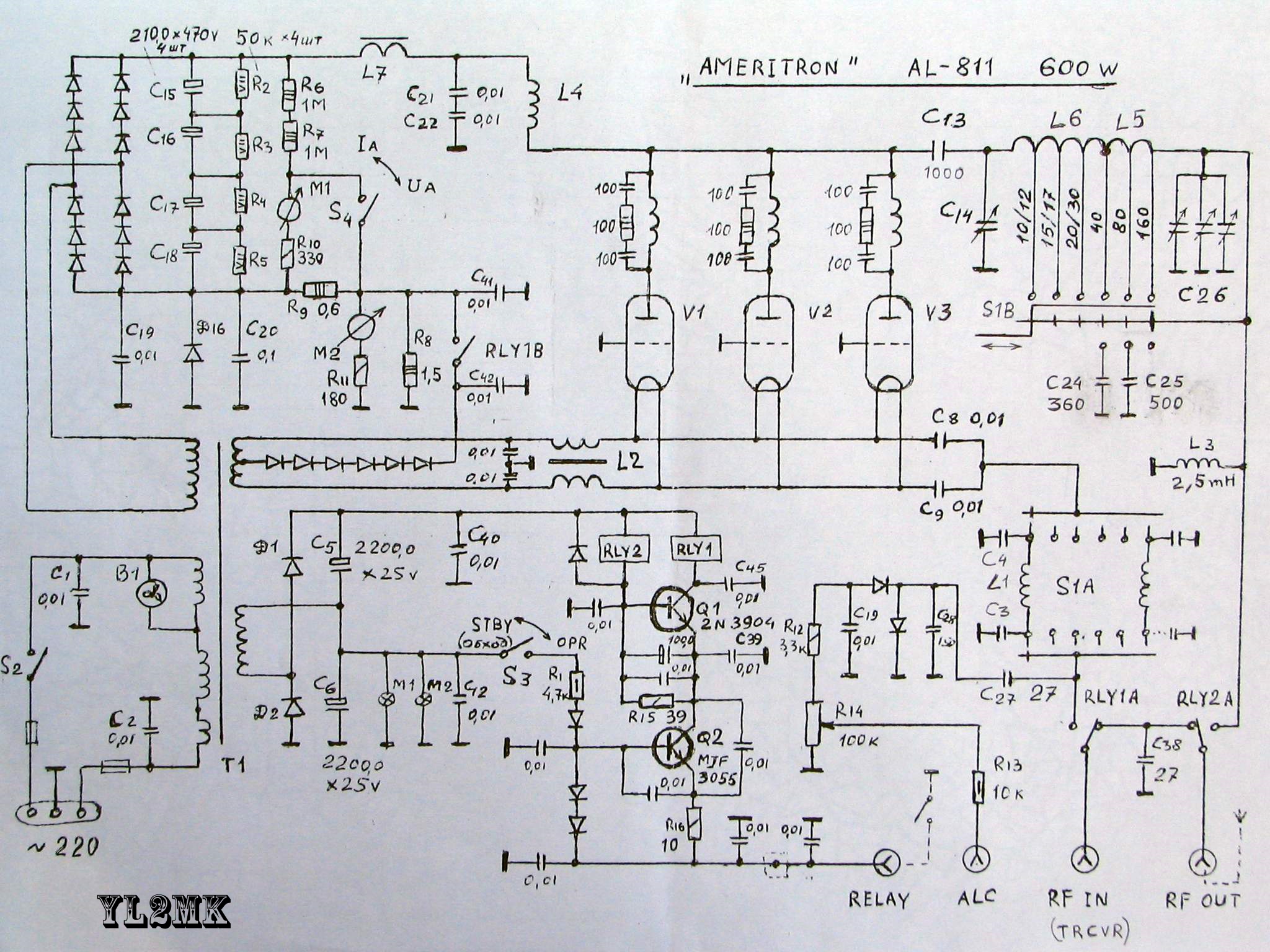

Амиретроновцы свои цепи подавления разработали, правда мне это не очень нравится....

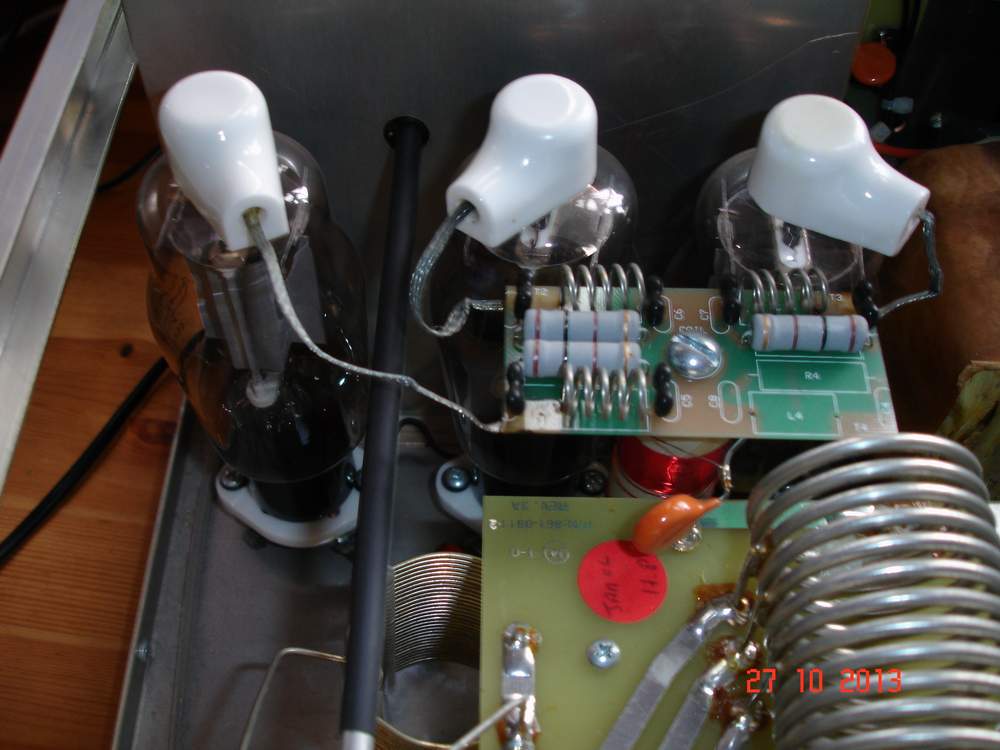

Вот так выглядит их узел  анодных антипаразитов R+нихром 5 витков  + по два кондера (черных) на 100пф по краям.
Все это на плате между анодов.

Вариант на 4 лампы.   Кстати, похоже там совковый кондер стоит КВИ-3 в качестве разделительного

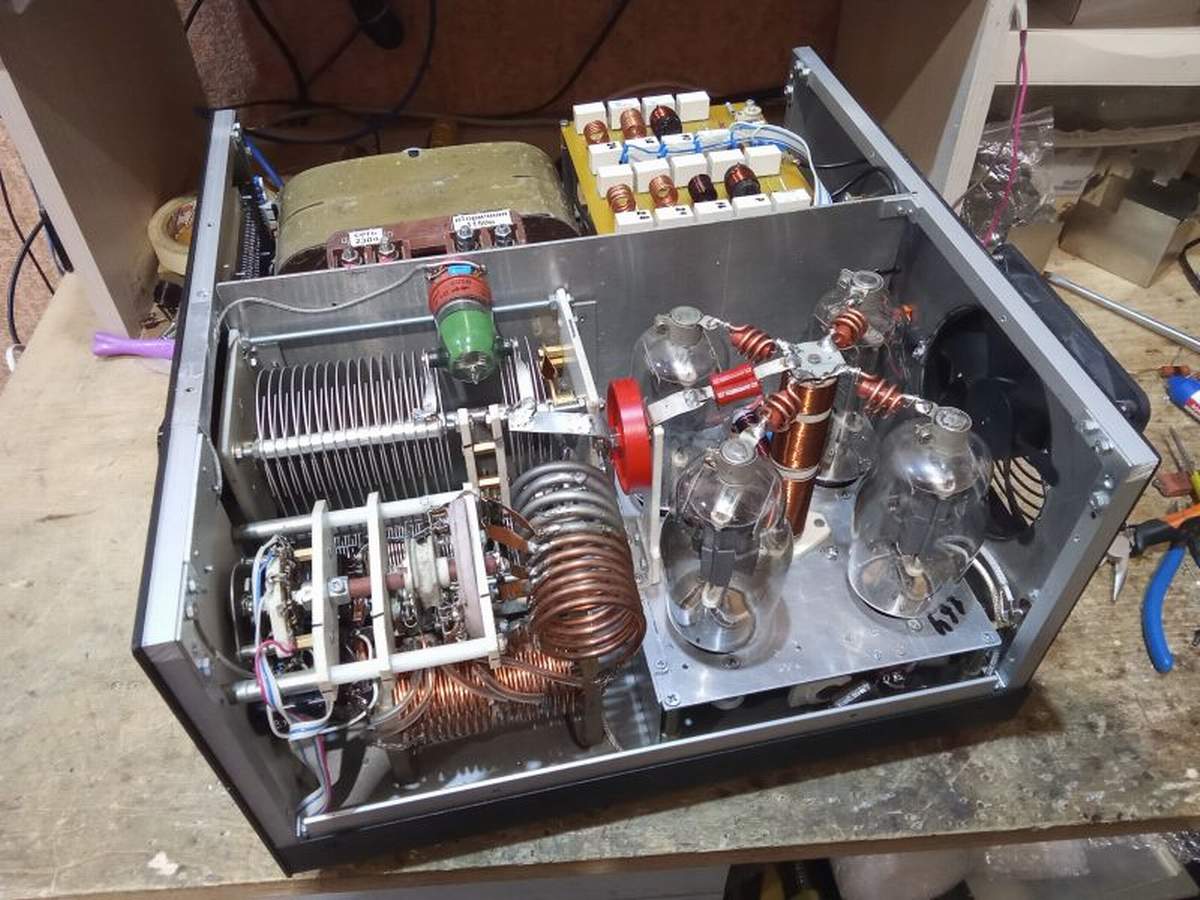

Вот вариант УСМ RA9DM, тоже видно, что антипаразиты стоят по классике, а потом дополнительных два резистора на полосе, с целью
шунтирования, хотя полоска меди довольно широкая.

Одним словом, там все будет строго в индивидуальном порядке. Потому что убрать возбуд, заранее готового рецепта нет!

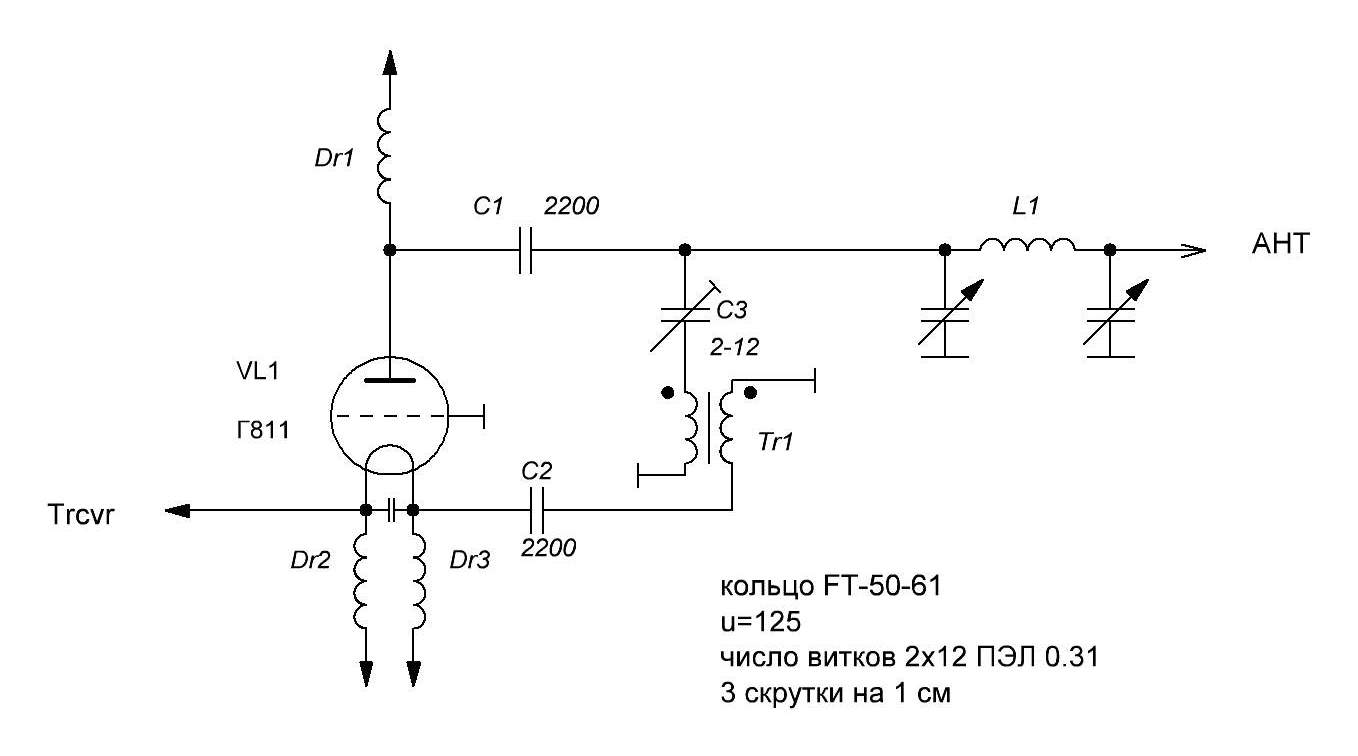

В крайнем случае, тогда цепь нейтрализации придется делать.

Короче, это не ГК-71 и не ГУ50, там вообще по сути можно и без антипаразитов обойтись или ставить их
вот как раз из широкой полоски жести в 2-3 витка.

Отредактировано Alex_YL2MK (Вчера 07:21:38)

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

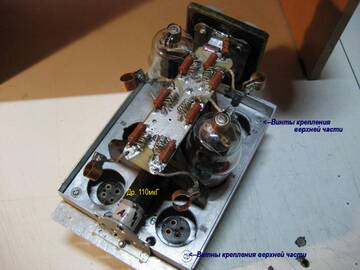

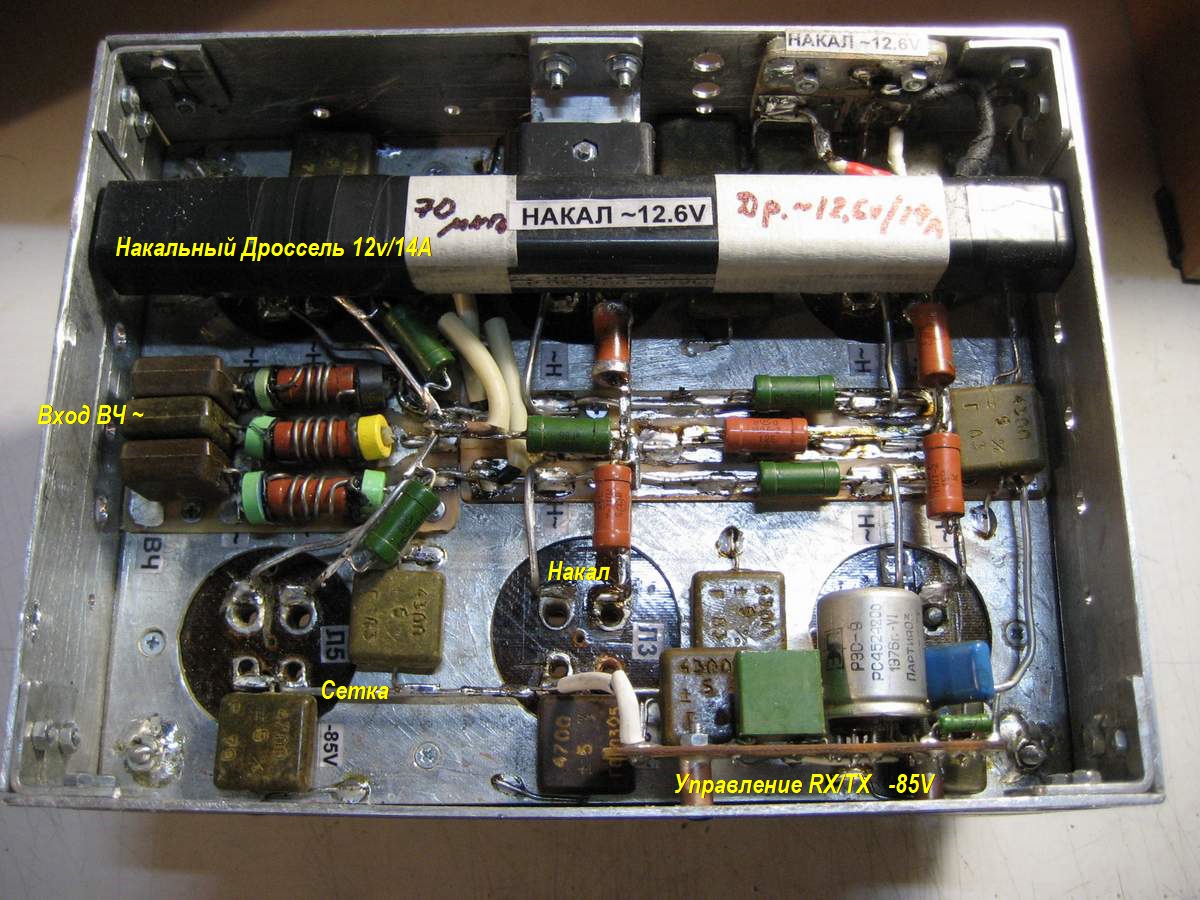

Ничего, все можно победить. Если знать как     Зато потом они отлично работают. Ну если не сложится,  винты сниму с этим узлом и на это место, влезают 3х ГИ-7Б . Правда у меня их нет.    Ставить пентоды туда нет смысла, анодное там только до 1800в от силы.  Там настройка как и говорил, сначала устойчивость стабильность работы. Потом по мере работы, лишнее выбросим. И только потом, плавно начинать настройку с 28 мгц, ВКС и т.д.

Нашел древнюю фотку моего старого усилителя из 99 года. Жуткий монтаж, но ведь работал! И мощность не плохую давал для 4-х ламп таких.  Тоже антипаразиты вот такие, последовательные.  Кстати, сейчас увидел, что в качестве разделительного кондера там вообще КСО-10 стоит! И не пробило за столько лет!!!

Отредактировано Alex_YL2MK (Вчера 11:56:50)

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

Да, это отличная лампа. Правда, довольно дорогая стала. Но 1 квт, это тоже для них, предел.
Обычно 700-800 вт для них норма. Но зато маленькая и одна всего.
