Александр, приветствую!
Сделал модель с симметричными ЕН.
Как и предполагалось, импедансы антенны нормализовались.
Но к сожалению габариты антенны выходят за пределы земельного участка.
Буду пробовать рассчет антенн без ЕН.
Отредактировано UA6AQN (2020-12-19 18:42:48)
Сергей ua6aqn
Как и предполагалось, импедансы антенны нормализовались.
Но к сожалению габариты антенны выходят за пределы земельного участка.
Значит это не ваш вариант.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Александр, здравствуйте!
Поздравляю с Новым годом!
Просчитал варианты с добавлением одной ЕН перпендикулярно к четырем существующим. Выравнивание "нулевых" фаз получается, но очень критично и на практике трудно выполнимо.
Программа W7EL Arrayfeed1 позволяет получить согласование Z вх. в пределах 5,5 ом при реактивности излучателей близкой к резонансной частоте. Необходимо добавить ЕН.
Существует разница импедансов при переключении диаграммы в перпендикулярных направлениях.
Можно добавить еще одну L C цепочку и 2 реле для коммутации.
Полоса пропускания единичного короткого вертикала с ЕН и без них очень мала.
Для достижения полосы пропускания 100 кгц по уровню КСВ 2:1 можно добавить резистор от 39 ом и выше.
Как в этом случае правильно считать отрицательную часть активного импеданса?
Без нагрузочного резистора все понятно, отрицательная часть не смотря на знак прибавляется к сопротивлению потерь земли: -4 ом +30 ом = 34 ом.
При добавлении в модель этого нагрузочного резистора (39 ом) после вычислений в 4NEC2 отрицательная часть активного сопротивления (-4 ом) вычитается и получается: 39 -4 = 35 ом.
По логике вещей к расчету цепей согласования необходимо брать: 34+39 = 73 ом.
Пробовал изобразить в 4NEC2 модель антенны с 1/4 линиями 75 ом + стретчер по модифицированному методу W7EL через TL и короткие проводники с нагрузками. С питанием через 1/4 линии -90° получилось. Дальше где-то ошибка.
73!
С уважением.
Сергей.
Сергей ua6aqn
Как в этом случае правильно считать отрицательную часть активного импеданса?
Отриц. знак сохраняется при вычислениях. Например -4 +30 = -34 Ом.
Знак нельзя игнорировать.
Никакие реактивности нельзя добавлять к излучателям т.к. они сразу изменят фазовые углы.
С питанием через 1/4 линии -90° получилось.
Эта прога принимает только отрицательную фазу. Но для антенны это не имеет значения, лишь бы получалась кардиоида.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Никакие реактивности нельзя добавлять к излучателям т.к. они сразу изменят фазовые углы.
Александр спасибо!
Я дополнительно добавил в модель антенны последовательно в основании каждого вертикала по резистору 39 ом чтобы увеличить ширину пропускания до 100кгц. На изменение фазы он ни как не должен влиять. Его значение к расчету должно иметь в данной цепи
так же отрицательное значение, т.е. -34 +39 = -73ом.
Сергей ua6aqn
Его значение к расчету должно иметь в данной цепи
так же отрицательное значение, т.е. -34 +39 = -73ом.
Именно так.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Александр, благодарю за разъяснение.
Как говорится, век живи и век учись.
Сергей ua6aqn
Как говорится, век живи и век учись.
Рекомендую изучать по книгам Джона, на его примерах. Хотя и там ошибки - не редкость.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Добрый день!

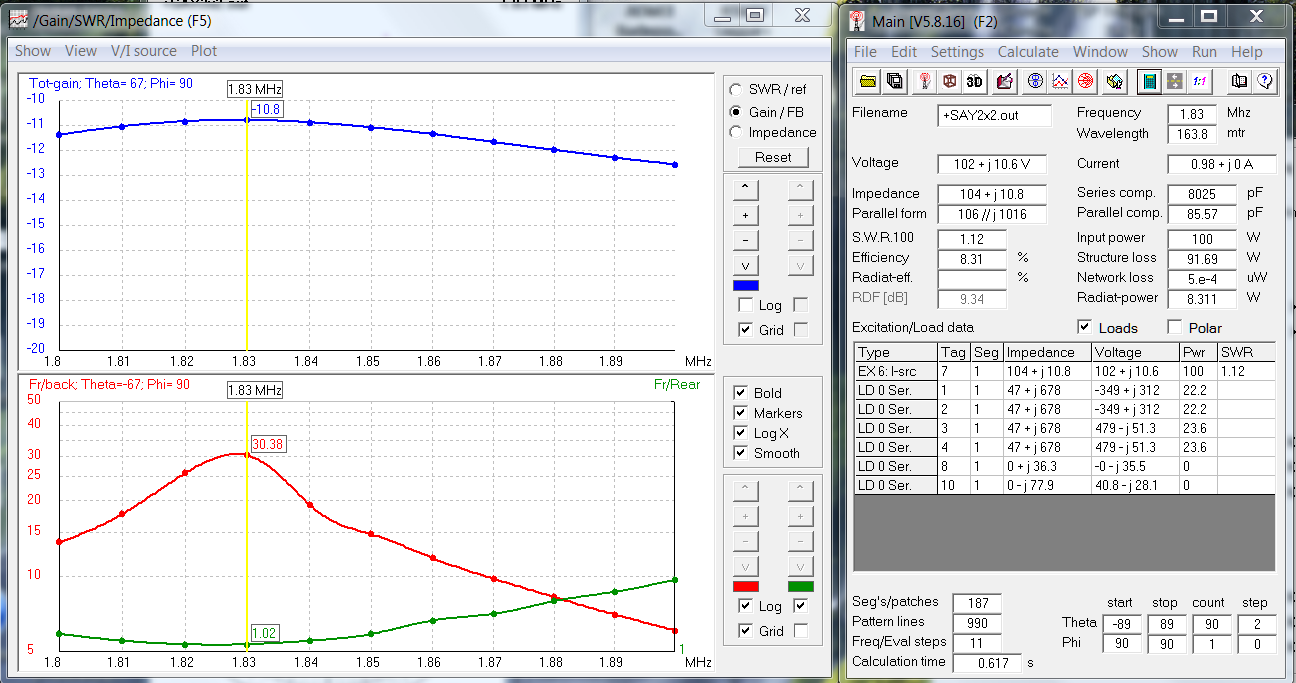

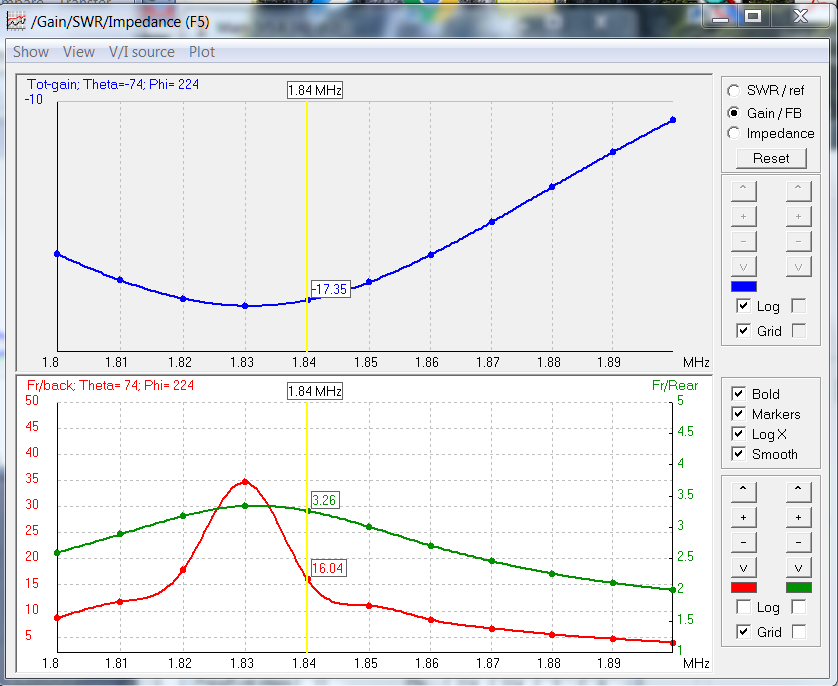

Александр, наконец удалось оптимизировать в 4NEC2 два варианта с диагональным и попарным подключением вертикалов 4SQ с питанием от одного источника. Диаграмма F/B по уровню –15db на краях 1810-1840 КГц. Дальше разваливается.
Пока получилось с настроенным в резонанс + последовательно 47ом для ширины пропускания по КСВ.
Диагональное подключение удалось согласовать под 50 ом. Цепь согласования не влияет на диаграмму.
Параллельное получилось 100 ом. (+1/4 75 ом=50 ом).
Буду моделировать варианты без индуктивностей.

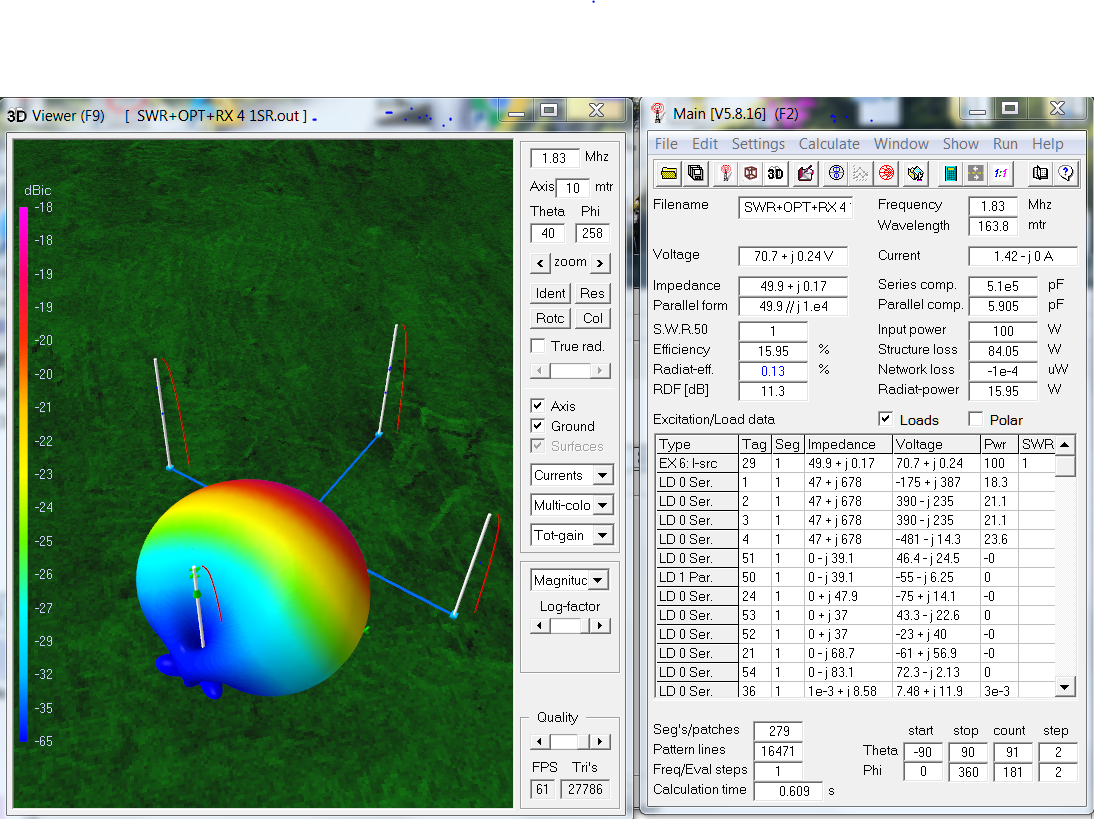

Диагональное

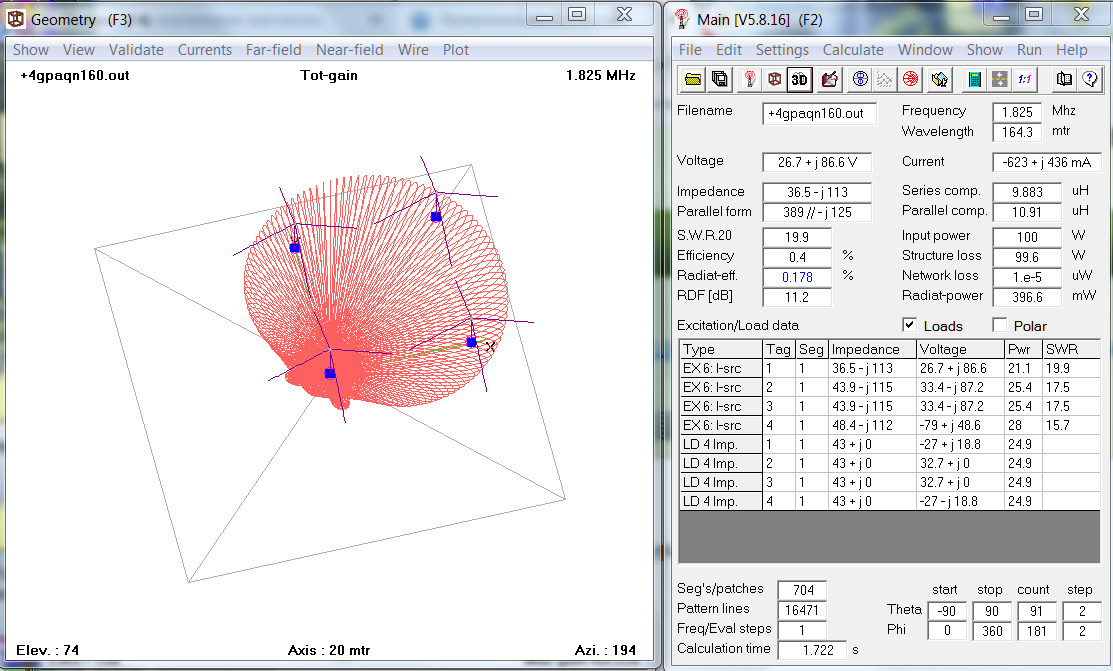

Параллельное
Сергей ua6aqn
Цепь согласования не влияет на диаграмму.
Это так и должно быть - КСВ НИКАК не влияет на ДН, поэтому, если интересует лишь ДН, то можно игнорировать согласование.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Спасибо!
Сергей ua6aqn
Успехов
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
