ВЧ вольтметр.

Сообщений 31 страница 48 из 48

31

Без изысков по входу детекторной головки здесь не обойтись никак. Нужна хорошая экранировка

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

32

Согласен, Александр.
Но в квартире это плохо реализуемо.
"Экранка" на радиозаводе накрылась медным тазом вместе с заводом.
Владимир

33

Сделать самодельную небольшую коробку, в которой разместить элементы детекторной головки с SMT компонентами и соединить коробку экранированным кабелем - задаче не такая сложная. Все можно дома сделать, завод не нужен.ИМХО

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

34

утро доброе всем! с праздниками! ехал тут мимо дома(шучу)нашел немного времени сделать делитель на сто 40 ую думаю что пока дома всетаки запущу свой долгострой к дню радио,так сказать ознаменую годовщину радио вводом нового обьекта!огромное спасибо всем принявшим участие в расчете делителя,персонально игорю-2 который подробно расписал мне схему на мыло!с уважением к вам парни!!!!

35

леонидыч

Всегда пожалуйста...  :flag:

36

игорь вы не скромничайче! я самокритичен,такому дубу как я в этих делах еще надо уметь нарисовать чтоб я понял!ХА-ХА!!!спасибо!!!

37

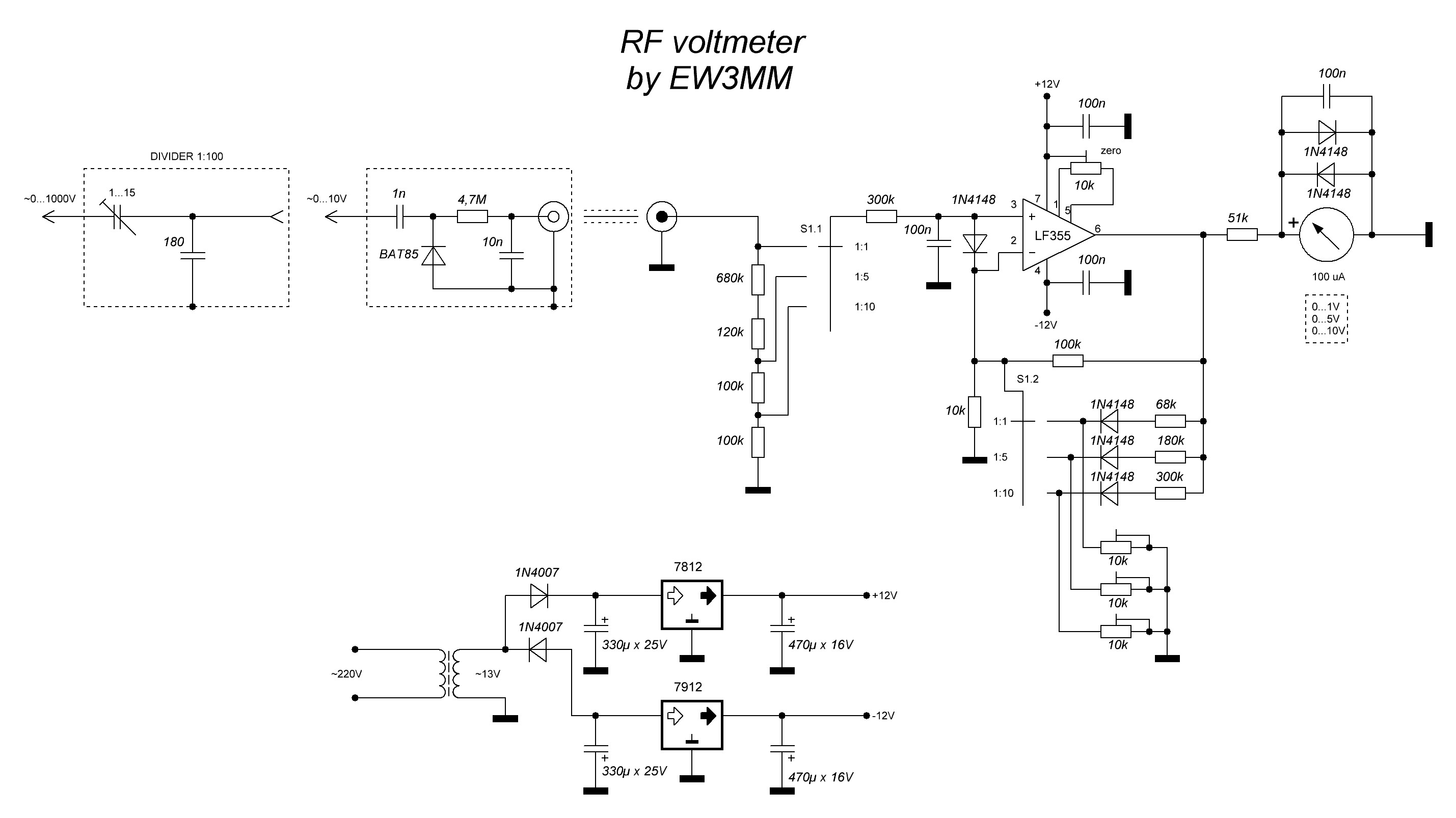

Кто нибудь собирал вот такие вольтметры? https://forumupload.ru/uploads/000e/73/7c/405/t762476.jpg

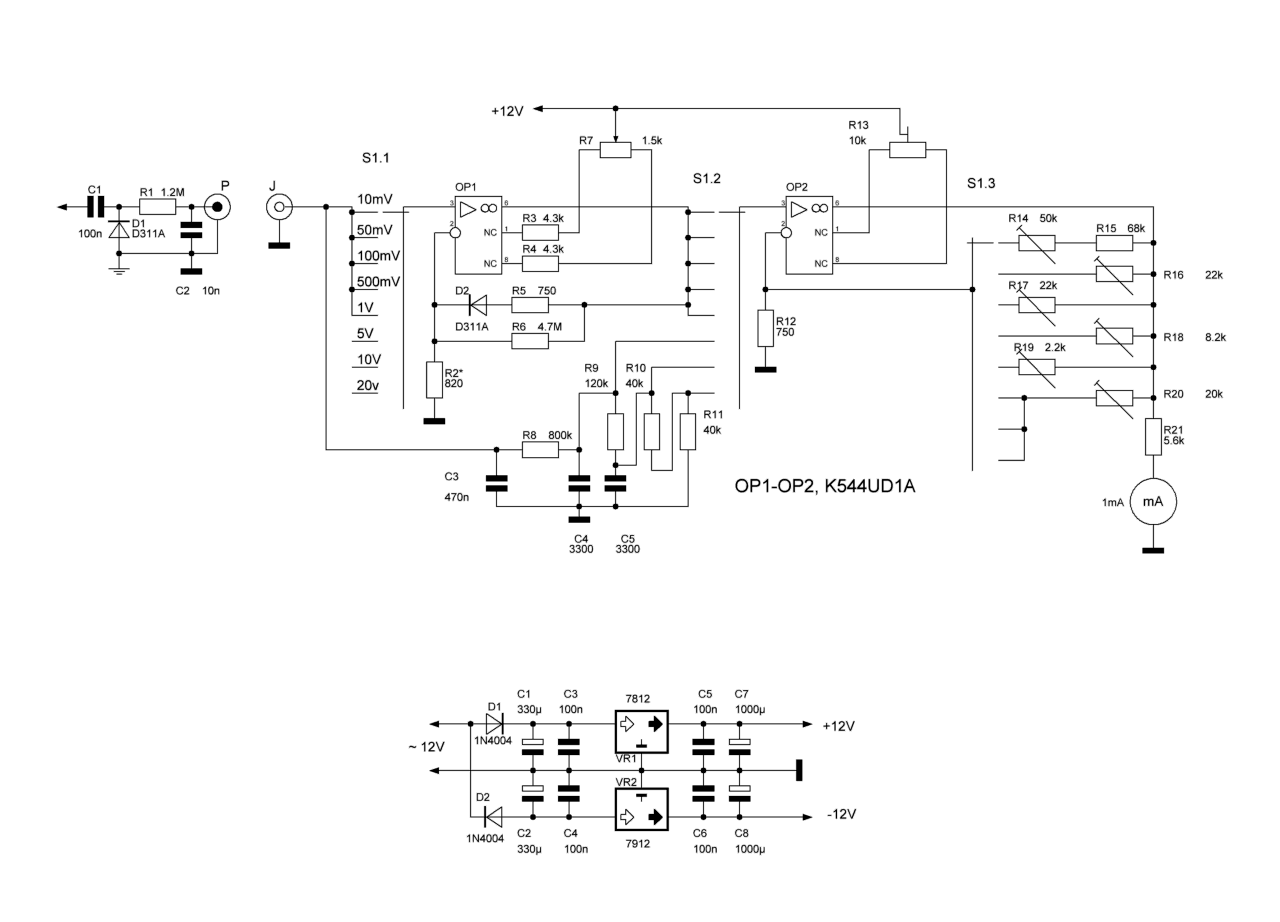

https://forumupload.ru/uploads/000e/73/7c/405/t140740.gif

авто первого на видео демонстрирует почти идеальную работу прибора.

Отредактировано UB4YBQ (2020-05-01 10:58:24)

38

Судя по схеме, они рабочие. Я бы остановился на верхнем.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

39

Спасибо Александр! Для первой схемы как раз есть М2001 на 100мкА 60х60, жаль в ней нет диапазона 100мВ вообще было бы супер, во втором есть и меньше но микросхемы дорогие.

Отредактировано UB4YBQ (2020-05-01 11:18:25)

40

UB4YBQ написал(а):

жаль в ней нет диапазона 100мВ

Для измерений, такой диапазон как 100 мВ порактически не используется, там прибор показывает сплошные наводки на щуп, на сам прибор, поэтому сигнал трудно выделить.
Но если шкала прибора физически большая, то легко увидеть сигнал и 0,1 В. По этой причине лучше применить прибор с большой физической шкалой.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

41

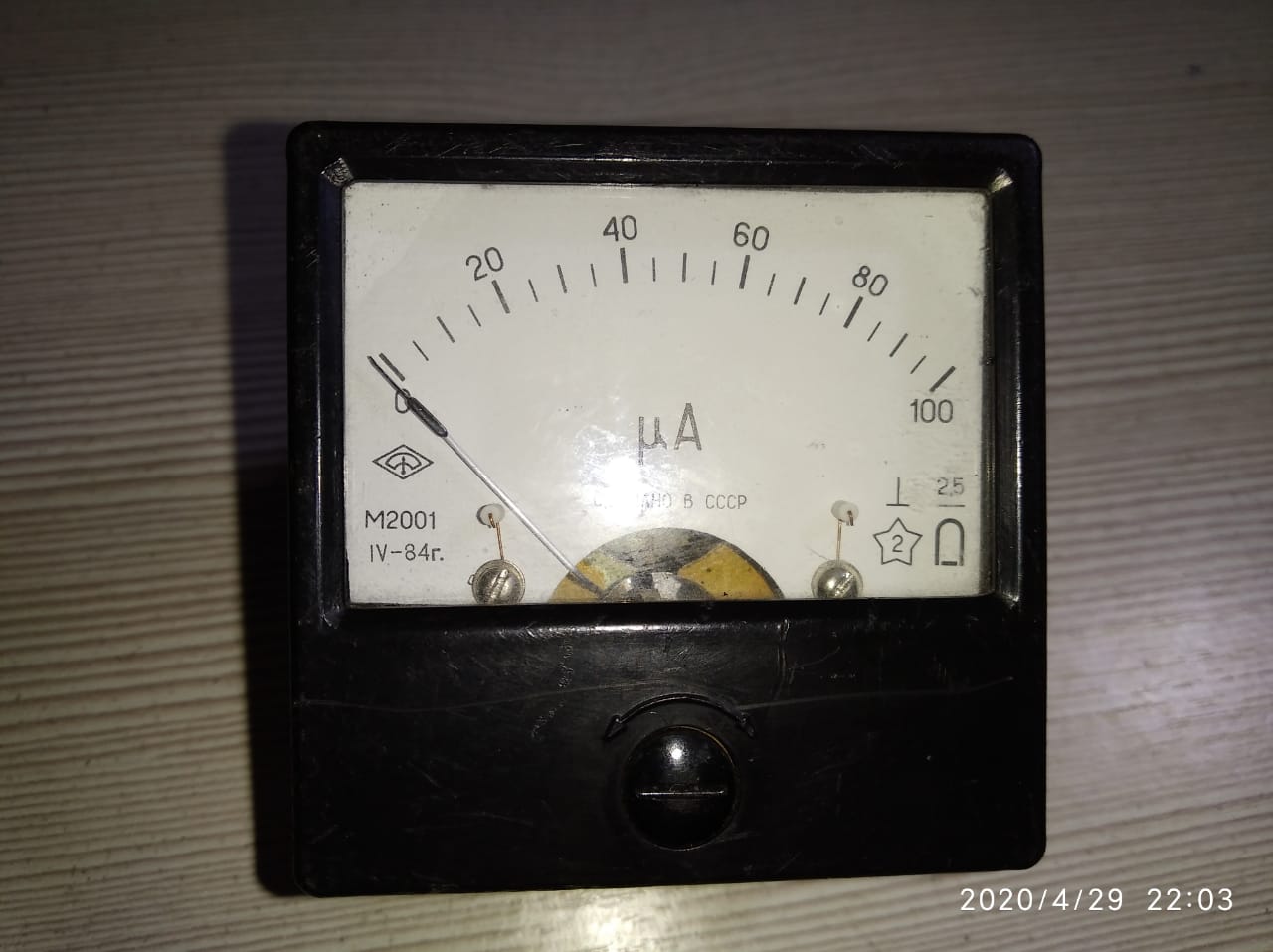

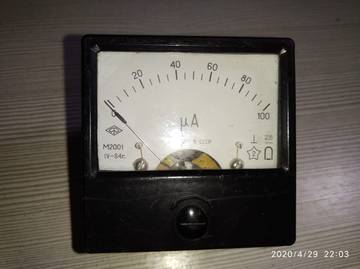

Одно деление будет 50мВ.

https://forumupload.ru/uploads/000e/73/7c/405/t575434.jpg

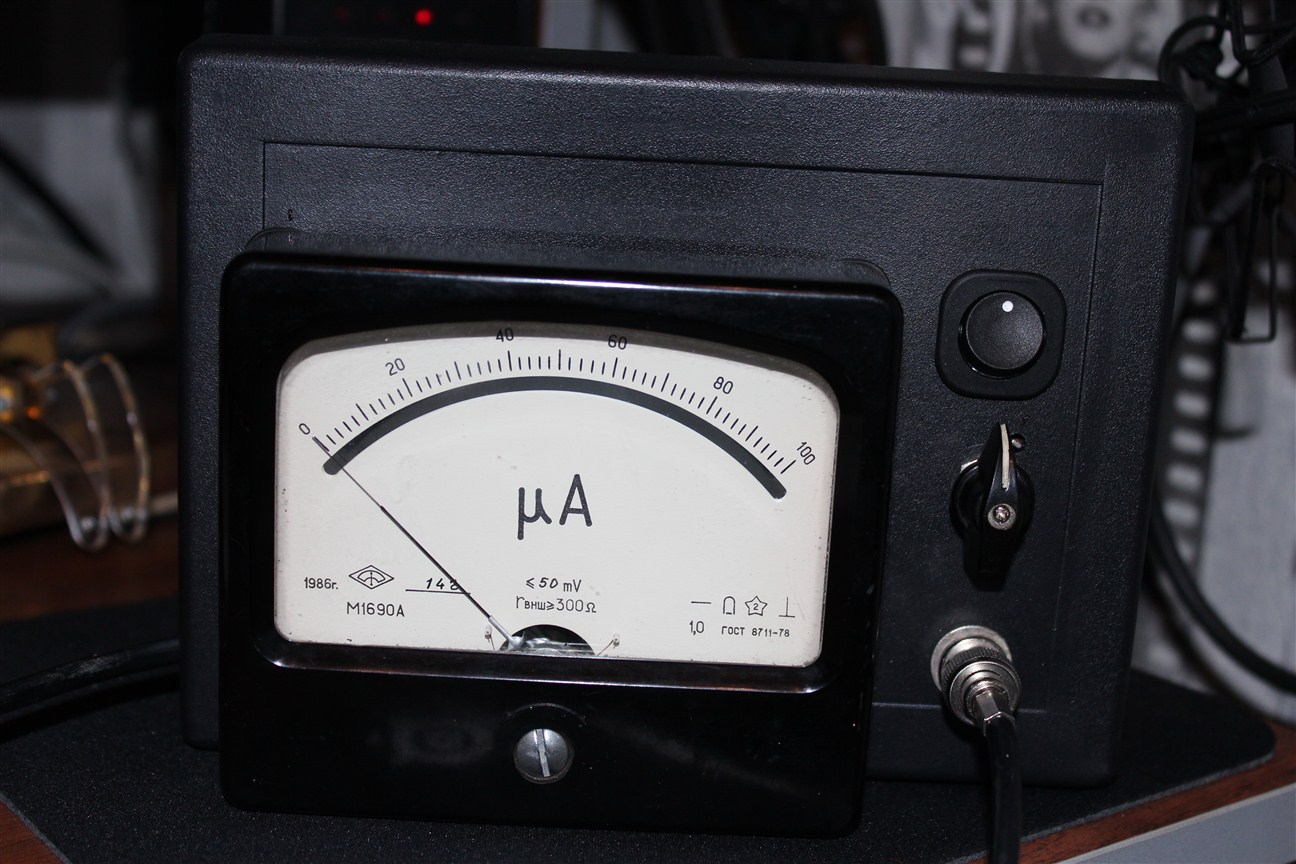

У автора 125х105:

https://forumupload.ru/uploads/000e/73/7c/405/t387097.jpg
конечно такой удобный.

Отредактировано UB4YBQ (2020-05-01 11:34:46)

42

UB4YBQ написал(а):

У автора 125х105

Это подходящий размер для прибора. Я бы применил прибор с нижнего фото.  :cool:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

43

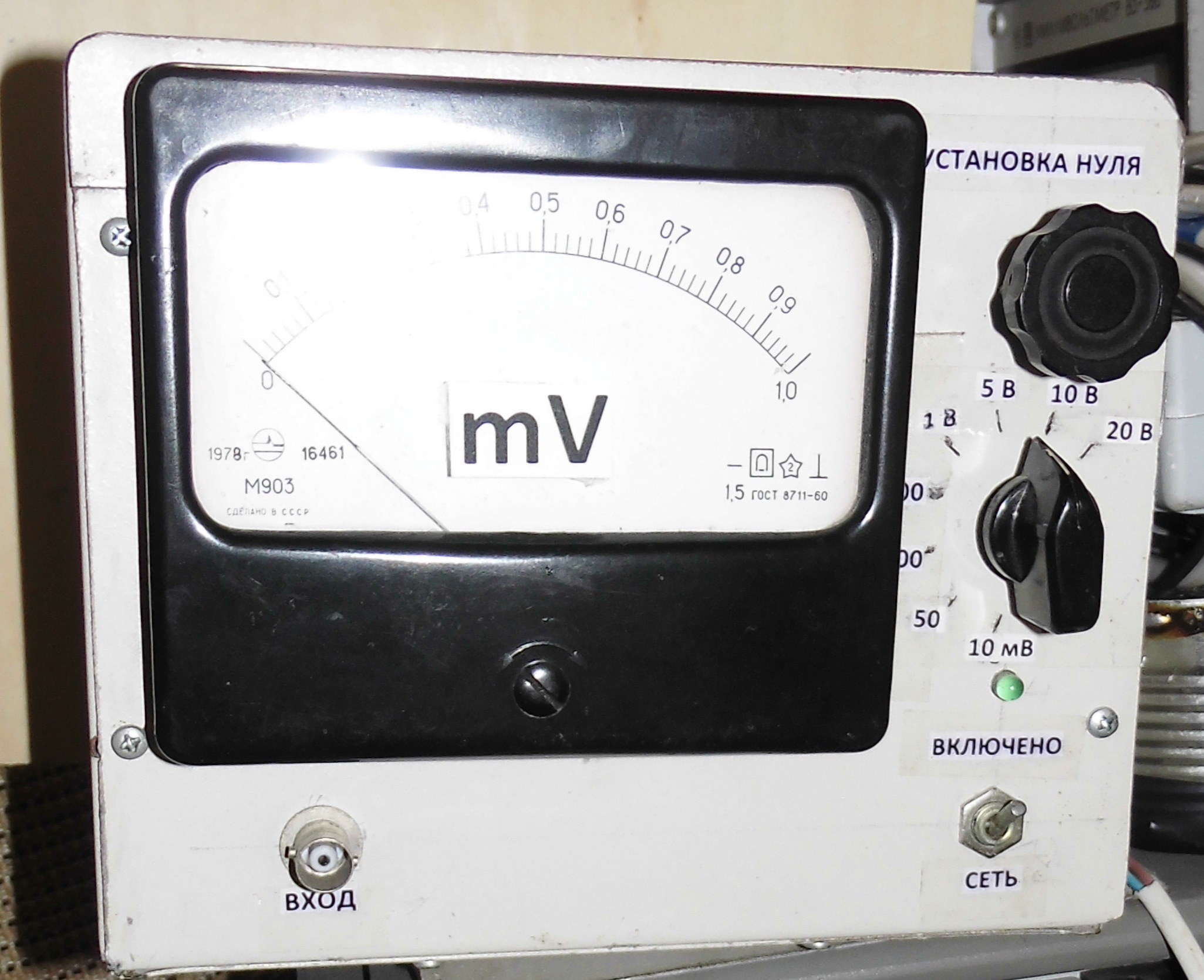

https://forumupload.ru/uploads/000e/73/7c/335/t468869.jpg
Делал в свое время. Полезный прибор. Выполнена по второму варианту схемы. На 544УД1А.
Использовал верхнюю часть корпуса от РС. Отрезал лишнее... А лицо - от боковой стенки того же РС.
А сейчас хочу сделать такой же но на ламповом щупе от В7-37.

Отредактировано SNABBER (2020-05-02 14:24:56)

44

SNABBER написал(а):

А сейчас хочу сделать такой же но на ламповом щупе от В7-37.

В те времена был ламповый век, поэтому и щуп ламповый.
Попробуйте, прибор очень полезный в настройке. Хотя сейчас есть АА300, который сразу выдает АЧХ, сразу видно настроено или нет и куда настроено.
Этим ВЧ вольтметром удобно измерять на одной частоте что-то, например настраивать УПЧ или настраивать драйвер на одном диапазоне, настраивать колебательные контура, генератор и т.п. Настраивать же ФНЧ к примеру или ВКС удобнее с АА300.
Но в любом случае прибор полезен для домашней лаборатории.
Еще полезен хороший ГИР.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

45

Отлично сделано Сергей! В одном сайте кажется даже тиражируют эту схему в виде набора для сборки.

Отредактировано UB4YBQ (2020-05-02 17:16:04)

46

Сергей, у Вас все детали по схеме? какие диоды применили? подстроечные резисторы многооборотные? как калибровали?

47

Ничего не выдумывал, все, как в схеме. Диоды, точно помню, что германиевые, но какие не скажу не помню. Калибровал осциллографом и синтезатором на AD9851 с учетом что там - амплитудное, а здесь действующее. Впоследствии проверил с помощью фабричного измерителя мощности. Довольно неплохо совпало.  Резисторы - все многооборотные, правда типы разные, что "в тумбочке" нашлись. Понял, что режим измерений очень малых напряжений не пригодился. Поэтому линеаризацией ( а она именно в режиме малых напряжений ) не заморачивался. Но изначально было вполне неплохо. Как сейчас не знаю.

48

Спасибо!
