Оказывается открывать графику у меня получается, но не напрямую, а с помощью контекстного меню(правый клик) и выбора Открыть картинку в новом окне. Браузер Google Chrome
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

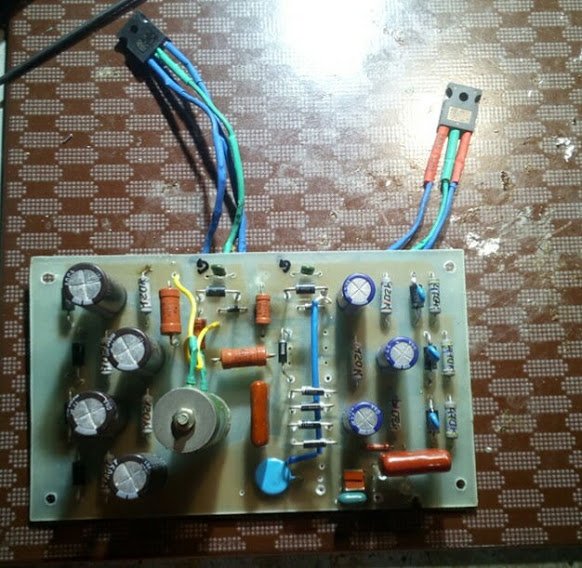

По входу у меня так же как и на схеме 1000 вольт.
Выход 575 в. Стабилизирует.
В схеме нет ошибок. Всё работает отлично. Ничего у меня не греется.
Внимательно проверяйте на предмет своих ошибок.
Олег может подтвердить.
Странно, файл не прикрепляется.
Отредактировано Евгений (2019-11-05 09:46:51)
RN7T ex UA6GV, RA6FOA
А, вот как надо. Понял..
RN7T ex UA6GV, RA6FOA
Да ,все перепроверил в данный момент .
Входное напряжение с моста 1050 вольт.
Выходное напряжение стабилизатора 575 вольт.
Ничего не греется ,все хорошо.
Даю нагрузку 250 мА .Выходное напряжение становиться 568 вольт ,просадка 7 вольт .Это хорошо.
В этот момент падение напряжения на цепочке R9-R5 становиться 300 вольт .Рассеиваемая мощность около 70 ватт.
Обьясните тупому ,если в цепи с напряжением 1000 вольт стоит сопротивление 1.5 ком ,
и мы даем ток 250 ма,как выживет резистор на 10 ватт ,на нем будет рассеиваться ватт 70!
Выделил пока так,не могу понять как не превьюху залить
Отредактировано RV3MS (2019-11-05 10:04:54)
и мы даем ток 250 ма,как выживет резистор на 10 ватт ,на нем будет рассеиваться ватт 70!
Он может выжить легко, если вместо 10 Вт применить резистор 100 Вт.
А что, нельзя сбросить входное с 1050 В до 750 В? Зачем делать такой запас огромный?
А вот графика выглядит вполне читабельно.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Графику закинул на файлообменник.Это плохо ,потом пропадет фото .
Как целиком ,без превьюшки выложить ,не получается через файлообменник сайта.

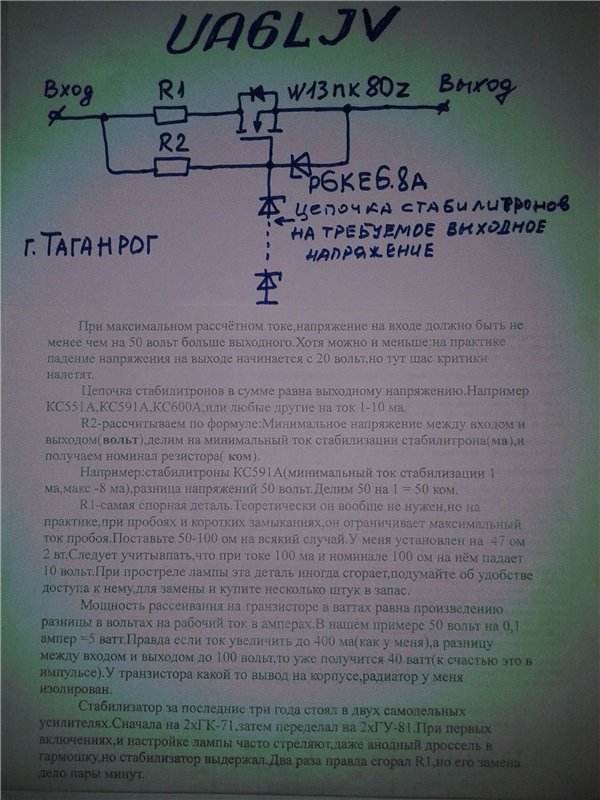

Вот почему то во всех схемах 1000 вольт стоит ,типа это минимум для этого стабилизатора.
Видимо как раз для того,что установить этот демпфирующий резистор ,в случае прострела лампы он не даст вылететь транзисторам стабилизатора.
Только если со стабилизатора снимать ток 150-250 ма например ,как для двух ламп гу81м,то мощность резистора должна быть значительной .
Но в схемах почему то стоит ватт на 10 и все хорошо. Но ведь этого же не может быть!
Отредактировано RV3MS (2019-11-05 10:53:24)
Только если со стабилизатора снимать ток 150-250 ма например ,как для двух ламп гу81м,то мощность резистора должна быть значительной .
Не забываем, что такой ток 225 мА идет при непрерывном нажатии. При работе тлг или тлф ток идет импульсно, коротко. Поэтому и нагрев будет в пару раз меньше.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Да ,это верно !
Да меня пунктик такой,я когда сделаю УМ ,ставлю его на полную расчетную мощность минут на 10 .
Если нигде ничего не задымило и не взорвалось ,значит все будет хорошо ))
А источники испытываю набором лампочек на 220 в .
Не забываем, что такой ток 225 мА идет при непрерывном нажатии. При работе тлг или тлф ток идет импульсно, коротко. Поэтому и нагрев будет в пару раз меньше.
А потом этот РА был отдан в хорошие руки... любителя digi mode
Зачем заранее закладывать слабые звенья?
А потом этот РА был отдан в хорошие руки... любителя digi mode
Согласен, сдуру можно и любой УМ сломать, не поможет ничего.
В цифре достаточно 100 Вт, чтобы работать со всем миром. Это потому что полоса сверхузкая.
Не хотите сбросить до 750 В, тогда ставьте 100 Вт резистор.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
В данной схеме у Евгения ток экранок получился 70 ма, и исходя из этого был выбран такой номинал и мощность резисторов.
ток экранок получился 70 ма
Конечно, под такой ток вполне подходит резистор 10 Вт
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Все теперь понятно ,раз у гу46 всего 35 ма на лампу ток..

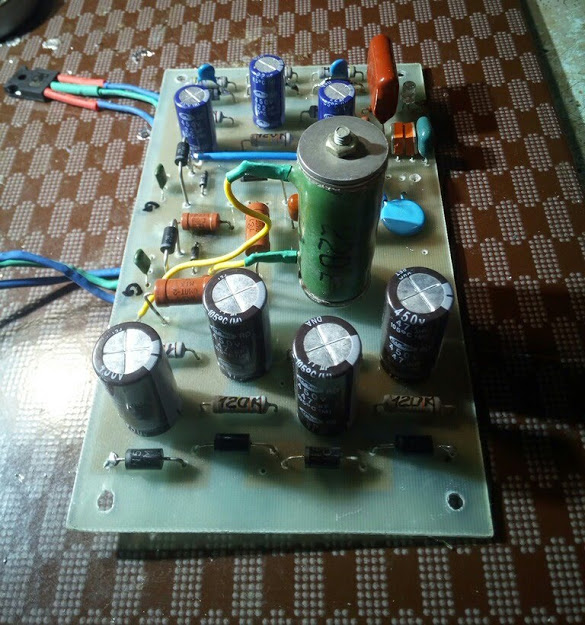

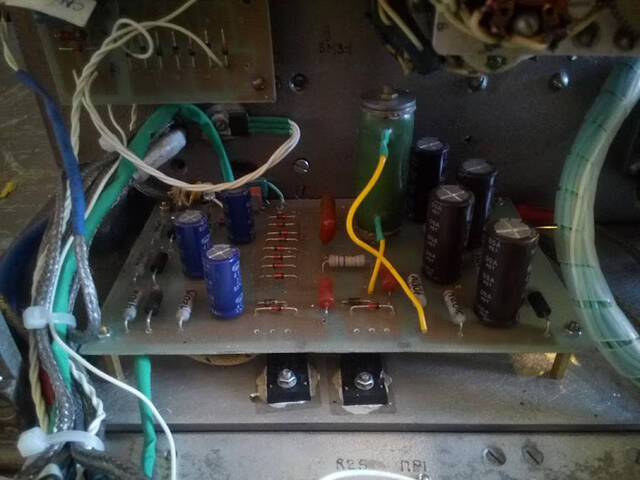

Резистор я поставил в итоге 1 ком ,две штуки по 2 ком на 25 ватт в параллель.
На максимальном токе 250 ма, на входе стабилизатора 750 вольт .Перед резистором 950 вольт.
Начальный ток цепочки стабилитронов 6 ма.
На радиаторе транзисторов маленький вентилятор
Все греется терпимо , пол часа простояло ,полет нормальный.
Отредактировано RV3MS (2019-11-05 14:44:37)
Резистор я поставил в итоге 1 ком ,две штуки по 2 ком на 25 ватт в параллель.
Вот так будет лучше.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Час стоит ,все нормуль. Транзисторы -рука терпит без проблем .
Резюки горячие но терпимо.
Напряжение стоит 575 вольт. Думаю больше не надо ,чтоб не стреляло.
Напряжение стоит 575 вольт. Думаю больше не надо ,чтоб не стреляло.
Стрелять точно не будет при таком экранном. Анодное можно повышать, кроме экранного.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

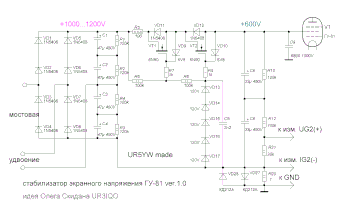

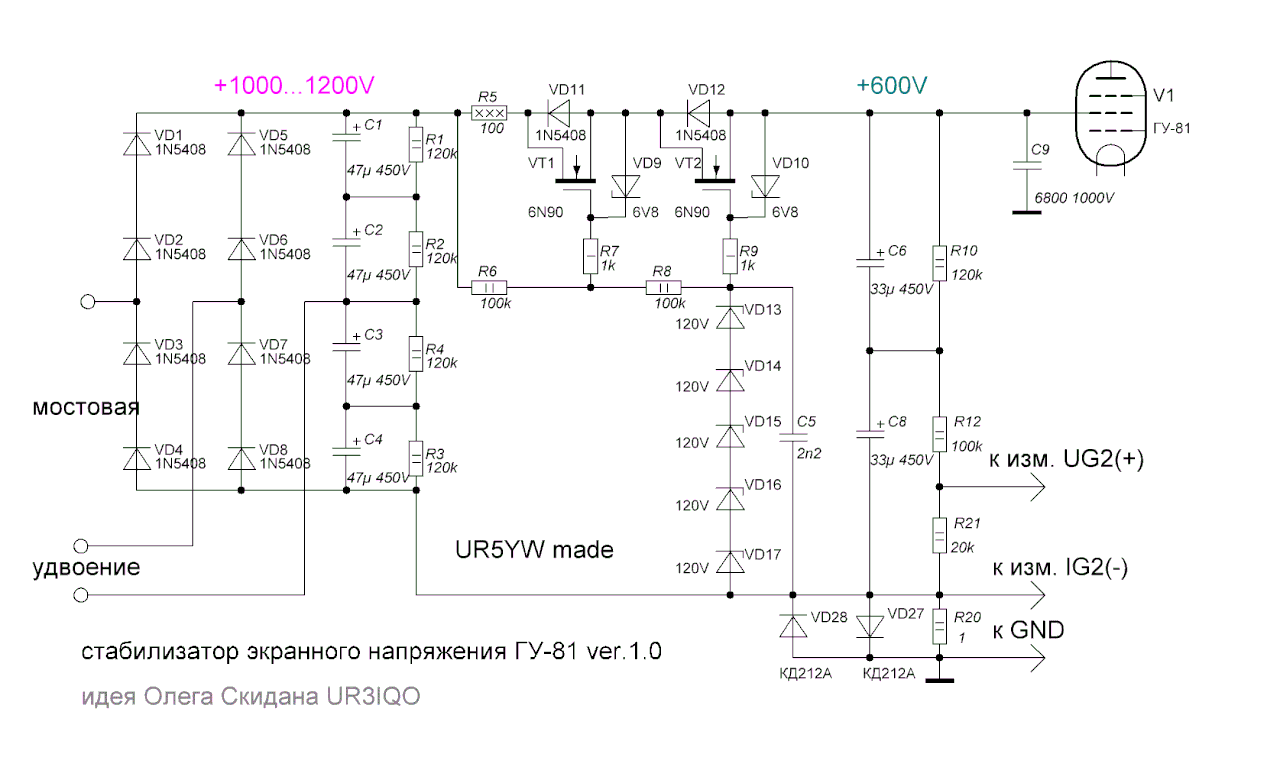

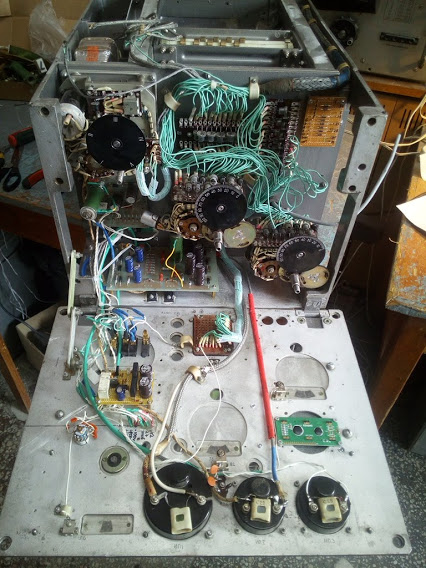

В своем УМ на одной ГУ-81 использовал даную схему :
Экранное на выходе +600 В = четыре стабилитрона по 150 В.
схема Олега Скидана UR3IQO
файл в формате .lay6
Отредактировано vas (2019-11-07 02:31:04)
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
В своем УМ на одной ГУ-81 использовал даную схему :
немного адаптировал схему для лампы ГУ-81
Вместо резистора R5 использовал две лампы накаливания 220 В 30 Вт, сопротивление холодной нити 50 Ом, разогретой 450 Ом,
можно поискать малогабаритные галогенки
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Вместо резистора R5 использовал две лампы накаливания 220 В 30 Вт,
Лампочкам легче рассеивать тепло
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Вместо резистора R5 использовал две лампы накаливания 220 В 30 Вт
Можно и лампы, но они перегорают. Резистор вечный.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Здравствуйте. Начало прыгать напряжение в сети, решил стабилизировать напряжение на экранной сетке ГУ-81М. Результаты ниже. Что не делал, лучше не получается. Вопрос, этого хватит? Забыл добавить, нагрузка 160 мА при сетевом 220В.
Отредактировано kronas (2021-06-03 07:17:14)
Сергей
Результаты ниже. Что не делал, лучше не получается. Вопрос, этого хватит?
Вполне хватит. Разница в 12 В, это всего лишь 1,79% от 670 В. Для 2-й сетки такая нестабильность вполне допустимая.
Добавлю ещё. Пробовал делать эту схему на одном транзисторе. Разницы нет. Ничего не греется, работает чётко. Зачем ставить второй?.
Сергей
Ничего не греется, работает чётко. Зачем ставить второй?.
Если все хорошо и на одном, то второй не нужен.
Второй нужен, когда входное напряжение 1200 В, а выходное 800-900 В. 1200 В слишком много для одного, вот и ставят 2.
Спасибо за ответ. Оставлю на одном.
Может кому пригодится, схема на одном отсюда.
Отредактировано kronas (2021-06-03 09:12:29)
Сергей
Если входное напряжение для сетки 1100-1200 В то лучше ставить 2 транзистора.
А если этот стаб для питания допустим 300-600 В, то вполне достаточно 1 транзистор.

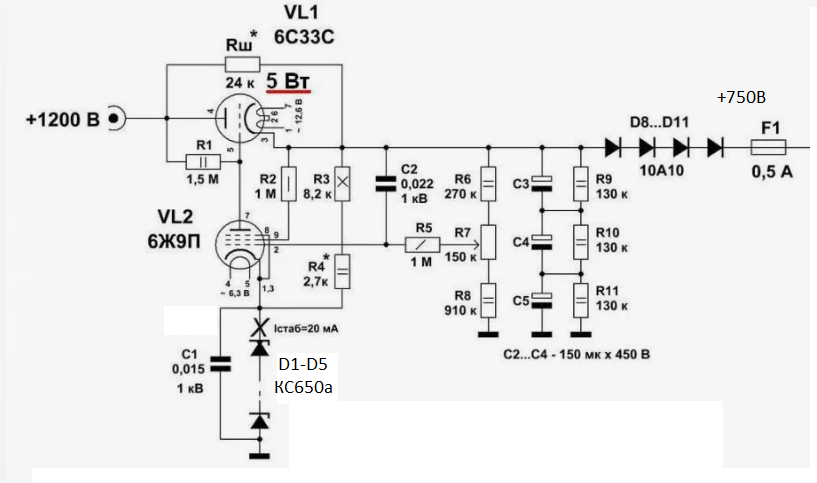

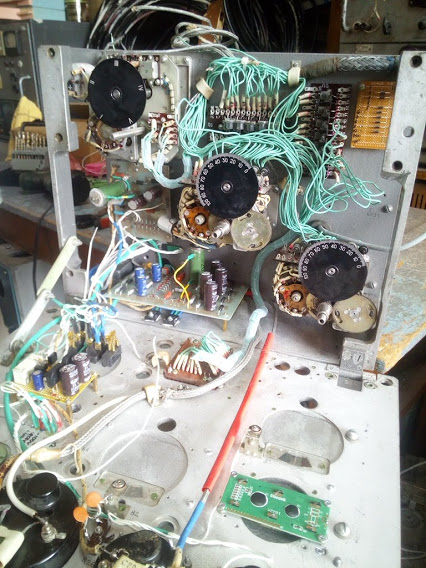

Для двух Гу-81 решил собрать такую схему стабилизации экранной сетки.
Не хочет работать.
При включении напряжение на выходе чуть более 800в. После прогрева ламп напряжение поднимается почти до 1000в
Резистором R5 не регулируется. Если вытащить 6Ж9П то на ее управляющей сетки видно изменение напряжения резистором R5 (450-600в)
Ставишь лампу на место, напряжение на сетки перестает изменятся R5
Что делаю не так, как настроить?
Нашел ошибку.
Установил лишние стабилитроны в опорном напряжении. Было пять КС650А ,закоротил два.
Теперь регулируется от 650 до 800в
Конечно, если в катоде слишком высокий плюс, то он напрочь закроет лампу и она не будет регулироваться до тех пор, пока на сетку не подать еще более высокий плюс чем на катоде 6Ж9П.
А если убрать лищние стабы в катоде, то лампа откроется имеющимся плюсом на сетке.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Все правильно Александр.
Планировал поставить Д817 . При сборке оказалось ,что их нет в нужном количестве.
Поставил КС650 и из головы вылетело ,что напряжение стабилизации у них больше.
Сегодня проверил под нагрузкой. При 650в и 300ma нагрузки падение 2,5в
Теперь макетный вариант надо перевести в рабочий и подобрать R3 и R8 по мощности.
R3 собран на пяти 2-х ватных китайских резисторах. Нагреваются до 50 градусов. Думаю поставить три керамических 5-ти ватных по 24ком.
R8 подбирал в делителе для нужного диапазона регулировки. Поставил 1вт 510 ком. Тоже немного греется.
