ну и как сможет прибор работать в таком дипазоне напряжений 75 мВ - 16 В ?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
А ему и не нужно уметь работать в этом диапазоне напряжений. При нормальной работе, когда на 10-омном шунте падает 10 вольт, они подводятся к прибору через гасящий резистор, величина которого выбрана таким образом, что на приборе будет 75 мв. Но этот резистор можно сделать составным, и выбрать соотношение сопротивлений таким образом, чтобы в точке их соединения напряжение (при нормальной работе) не превышало, скажем, 0,5 вольта. И соединить эту точку с корпусом через кремниевый диод. Поскольку, при таком напряжении он практически не проводит, то и влияния на измерения он не окажет. При пробое, когда напряжение в обсуждаемой точке многократно повысится, диод откроется и всё, что выше 0,7 - 0,8 вольта уйдёт на "землю". Прибор при этом, конечно, зашкалит, но из строя не выйдет.
Такие же рассуждения действительны и в отношении 0,4-омного шунта.
Моя фантастика и фэнтези.
http://samlib.ru/p/podolxskij_w_a/
я то же отмечал, только без всяких шунтов, но с диодами.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Да, можно, конечно. Но тогда отрицательный провод придётся подводить к УМ отдельным, изолированным от массы проводом, чего не хочется. В то время, как использование токового шунта этого не требует и одновременно даёт возможность большого выбора в использовании прибора в качестве амперметра. Практически, любую головку можно поставить.
Моя фантастика и фэнтези.
http://samlib.ru/p/podolxskij_w_a/
Но тогда отрицательный провод придётся подводить к УМ отдельным, изолированным от массы проводом
А у вас БП вместе с РА собран? У меня раздельно, что , на мой взгляд, более удобно. Но при этом внутри БП стоит резистор 1 кОм на корпус с минуса, потому особая изоляция проводу не нужна.
Ну раз больше нравится с шунтом, то почему бы и нет?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Нет, у меня тоже раздельно. В одном корпусе как раз это не страшно было бы.
Моя фантастика и фэнтези.
http://samlib.ru/p/podolxskij_w_a/
Так если раздельно БП и минус на корпусе через 1 к или 500 Ом, то ничего не случится страшного, даже если вы забудете минусовой провод подключить к РА. Лишь бы земляной провод был подключен.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Пост 30.
Ниже приведен прикидочный расчет трансформатора для РА, информацию о котором подсмотрел у DL2BDA
Думаю расчет будет полезен многим

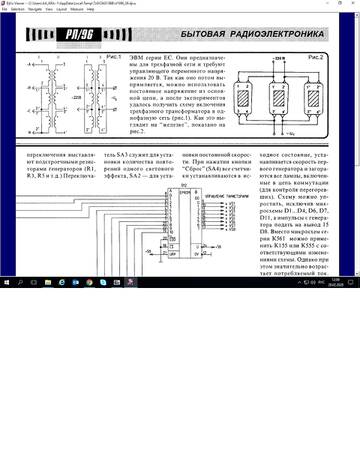

Наткнулся на страничку из книги. Интересно, что за книга. Может кто в курсе?
CADET написал(а):

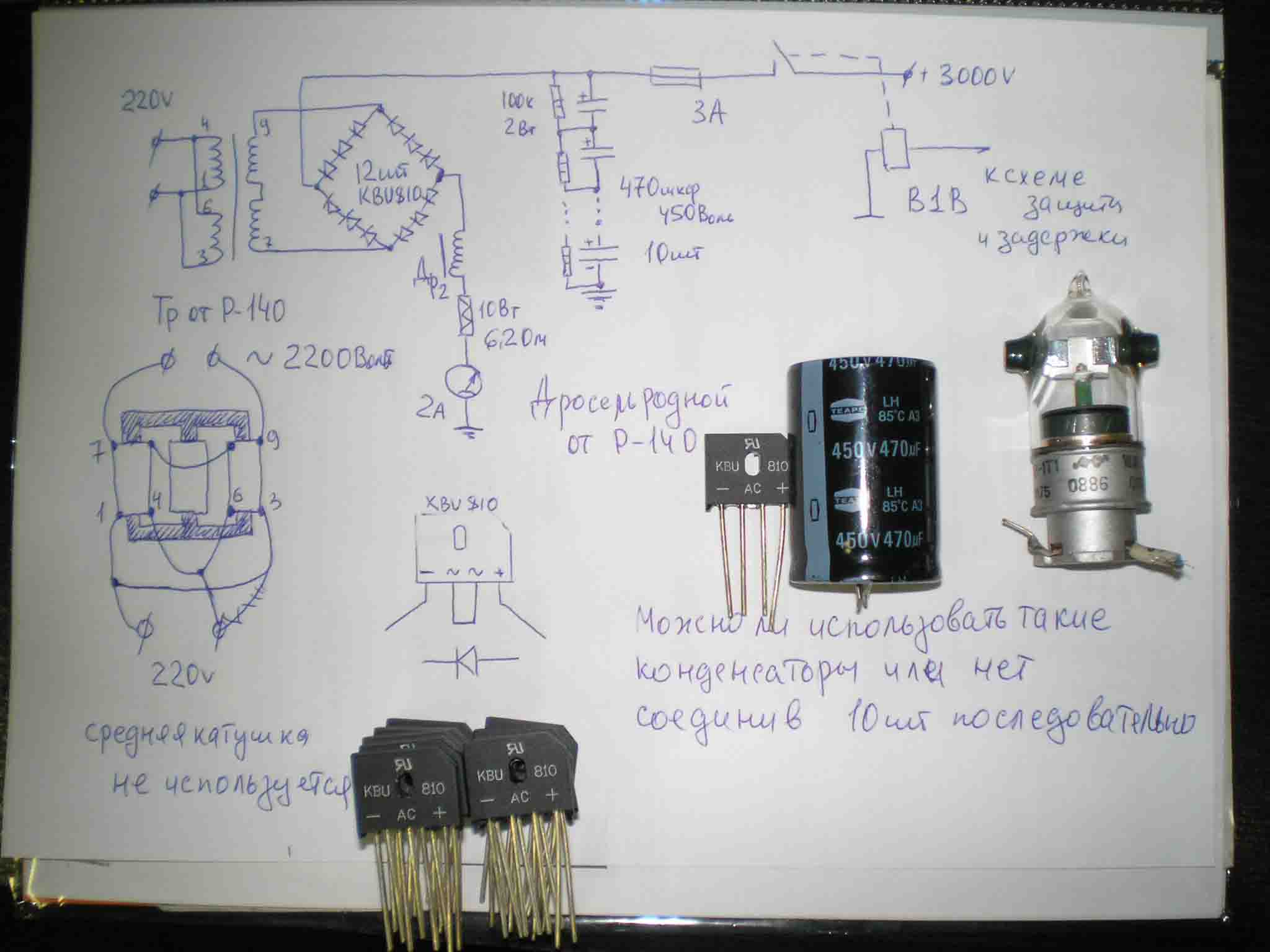

под ГУ-46. Пока не знаю, какие поставить диоды.Эта лампа не такая уж и мощная, поэтому пойдут обычные диоды, например 6А10(1000 В/6А) или 1N5408(1000 В/3 А)
Купил и тех и других по горсточке. Думаю поставить 6А10 по пять штук в плечо по приведённой выше схеме. Нужно ли их шунтировать резисторами? По расчёту получаются резисторы в 510 ком.
И ещё одна проблема нарисовалась. После доработки транса максимальное выпрямленное напряжение холостого хода выпрямителя получается 2200*1,41=3102 вольта, что больше 3 Кв предполагаемого к установке МБГВ 100 мкф. Есть, правда, немецкий 3,75 Кв на 32 мкф, да не лезет в корпус. Видимо, придётся ограничиться обмоткой транса с напряжением в 1800 вольт, что даст напряжение холостого хода в 2538 вольт, а под нагрузкой в районе 2200 вольт.
Отредактировано CADET (2013-04-18 17:08:06)
Моя фантастика и фэнтези.
http://samlib.ru/p/podolxskij_w_a/
Проверял сегодня ОСМ-1. Моей целью было определить сколько у него витков на вольт. Намотал пробную обмотку в 20 витков. Собрал, стянул - гудит, ток холостого хода 1 ампер. Пересобрал, простучал, перезатянул - гудит меньше, ток остался тот же. Включил пробную обмотку последовательно с сетевой - Гудёж стал приемлимым, ток уменьшился до 0,6 А. Отчего у родной обмотки такой аппетит, кто знает?
PS:
Похоже, всё нормально. Оказывается, у ОСМ-1 ток холостого хода аж 18% от максимального.
http://www.espolin.ru/pod_catalog.asp?c … id_cat=716
То есть 818 мА против полученного ампера. Скажем, недотянул немного...
Отредактировано CADET (2013-04-24 11:04:33)
Моя фантастика и фэнтези.
http://samlib.ru/p/podolxskij_w_a/
Скажем, недотянул немного..
У меня тоже в районе 1 ампера получились три шт. После 30 минут холодные вхолостую.
Отредактировано Valery Gusarov (2014-01-13 09:54:58)
6А10 по пять штук в плечо
Три отдельных транса с мостами на 10А10. Мосты и их конденсаторы (по 200 на 1000) соединил последовательно.
Вернусь к лету домой-сниму нагрузочную десятком-полутора лампочек. возможно чуть сетевую домотаю-сверху есть место...
Отредактировано Valery Gusarov (2014-01-13 10:01:09)
Похоже, всё нормально. Оказывается, у ОСМ-1 ток холостого хода аж 18% от максимального.
Похоже транс с очень жесткой хар-кой. Должен держать нагрузку без просадки.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
возможно ли поставить измеритель тока анода или катода рогатки в корпусе усилителя если блок питания отдельно, а их корпуса заземлены на одну шину, да так чтобы питание подавалось по одному кабелю рк75?
возможно ли поставить измеритель тока анода или катода рогатки в корпусе усилителя если блок питания отдельно, а их корпуса заземлены на одну шину, да так чтобы питание подавалось по одному кабелю рк75?
Конечно возможно, а почему же нет?
Прибор последовательно включается, потому ему безразлично - где он установлен, в БП или в самом УМ.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
возможно ли поставить измеритель тока анода или катода рогатки в корпусе усилителя если блок питания отдельно, а их корпуса заземлены на одну шину, да так чтобы питание подавалось по одному кабелю рк75?
С шунта в минусе выпрямителя в БП отдельный провод на прибор и все проблемы... Развязать емкостями и дроссельком, если не в подвале-чтоб ВЧ не нахлебался...
Отредактировано Valery Gusarov (2014-01-15 10:20:53)
С шунта в минусе выпрямителя в БП отдельный провод на прибор
Так можно только с триодами. С пентодами или теродами так будем измерять суммарный ток анода + ток экранной сетки + ток 1-й сетки, если он есть
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
отдельный провод? это идея...
получается БП будет запитан от сети + заземление.
от БП будет идти 3кВ по кабелю коаксиальному (плюс по центральной жиле, минус по оплётке) + сеть 220В по двужильному проводу + одиночный провод на показометр катодного тока + одиночный провод заземления.
так нормально?
и вобще на счёт заземления, имеет ли значение к какому блоку его подключать? заземление имеется ввиду не для антены, а защитное от питающих напряжений ( анодное ).
последовательно в анодную цепь поставить не могу, так как на головках максимальное напряжение рабочее всего 2 кВ, и плюс эта головка будет так же показывать все остальные токи электродов лампы и КСВ и потому стоит переключатель двухгалетный. за его пробой я тоже беспокоюсь.
Отредактировано Роман (2014-01-16 06:40:49)

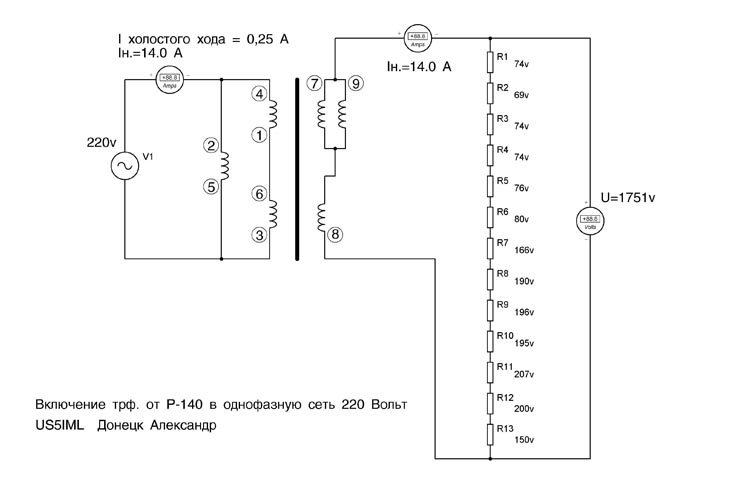

Александр, ещё раз хочу у вас уточнить. Про включение трехфазного транса на Ш образном железе. в однофазную сеть. Помниться вы писали, что просто все три первичные обмотки вместе, в параллель, с учетом фазировки и всё это дело - в сеть 220 вольт. Правильно я понимаю? И сколько кпд при этом останется в сравнении от трехфазного включения транса?
Отредактировано R0SBD (2020-01-08 05:54:52)
Правильно я понимаю? И сколько кпд при этом останется в сравнении от трехфазного включения транса?
Да, все три вместе в сеть. А КПД транса не изменится.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
И при этом никаких токов перетока не будет возникать, т.е. если например ток ХХ одной обмотки будет 0,1 А, то в таком включении общий ток ХХ станет 0,3 ампера? Не более? Если же больше и будет некий ток перетоков, то полагаю нагрев будет выше некой нормы...
Такой вопрос.
У меня трансформатор анодный на двух гу81м ,мощность по железу 6 квт,первичка 4 мм,вторичка 1 мм. 0.27 витка на вольт.
Ток холостого хода довольно большой-3 ампера.
И что странно,если он потребляет на холостом ходу почти 700 ватт ,то почему он относительно холодный?
Чуточку теплый и все. Никак не 700 ватт и близко,это же печка.
В чет тут собака зарыта?
Ток холостого хода довольно большой-3 ампера.
И что странно,если он потребляет на холостом ходу почти 700 ватт ,то почему он относительно холодный?
Чуточку теплый и все. Никак не 700 ватт и близко,это же печка.
Тут нет никакого секрета. Есть ток 3 А, есть напряжение 220 В, поэтому есть и 700 Вт мощности. Но для транса мощностью 6000 Вт, тепло в виде 700 Вт, это ничто, очень мало. Рабочая температура транса при нагрузке 6000 Вт, если транс нагрузить к примеру на час-два, то он нагреется ну до 60 град. А если нагрузки нет и есть только х.х. то и нагрев будет минимальный. Так что все нормально.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
По трехфазному трансу прошу уточнить. На ш-образном железе, три обмотки. Можно ли его включать в две фазы, ну если первичка соединена звездой , что скажем концы А и В включить между двумя фазами А и В , на ~380вольт, а третий конец превичной обмотки оставить в воздухе , никуда не подключая, так можно? КПД будет примерно 2/3 от номинальной мощности в таком случае? И если ещё третий конец С включить через емкость к одной из фаз А или В, так можно, добавит это кпд? На поселке у меня на столбах только две фазы проведено..
R0SBD написал(а):
Правильно я понимаю? И сколько кпд при этом останется в сравнении от трехфазного включения транса?Да, все три вместе в сеть. А КПД транса не изменится.

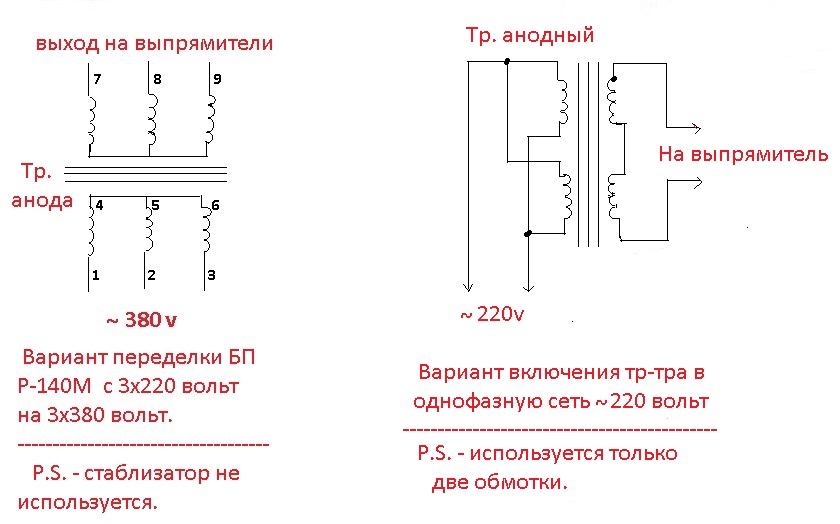

На сикьюхаме раскритиковали такое включение, сказали будет большой ба-бах... там в основном советуют включать среднюю обмотку в 220в, а крайние обмотки соединять последовательно и тоже в 220в. Есть ещё такая схема :
Можно ли его включать в две фазы, ну если первичка соединена звездой , что скажем концы А и В включить между двумя фазами А и В , на ~380вольт, а третий конец превичной обмотки оставить в воздухе
Можно так и нейтраль обязательно нужна. Тогда на каждую обмотку из 2-х будет воздействовать 220 В/50 Гц.
КПД будет примерно 2/3 от номинальной мощности в таком случае?
Да, примерно 2/3 от полной мощности транса. Одной фазы не будет, на это время транс как бы выключается, затем цикл повторяется.
Но лучше, если свободную обмотку все использовать, например для вспомогательного выпрямителя.
С двумя фазами можно смело подключать до 6-7 кВт подводимой или примерно вдвое меньше ВЧ в нагрузке.

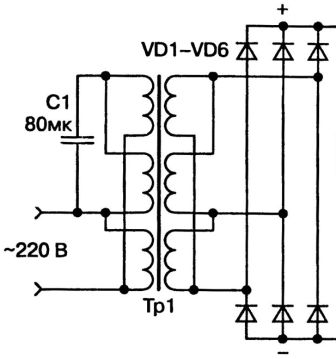

И если ещё третий конец С включить через емкость к одной из фаз А или В, так можно, добавит это кпд? На поселке у меня на столбах только две фазы проведено..
Этот вариант не добавит КПД, такой фокус проходит с двигателями, а с 3 фазными трансами - не уверен. Пробуйте.
На сикьюхаме раскритиковали такое включение, сказали будет большой ба-бах... там в основном советуют включать среднюю обмотку в 220в, а крайние обмотки соединять последовательно и тоже в 220в.
Все обмотки транса на 220 В, если используется нейтраль. Любая фаза относительно нейтрали это 220 В.
Если одну включить на 220 В, а две последовательно на 220 тоже, то последние 2 обмотки будут работать по 110 В на каждой из двух т.е. в полсилы. Итого, транс будет работать 1/3+1/6+1/6 = 0,66, т.е. те же 2/3 мощности.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Стоит задача посчитать 3-х фазный трансформатор для анодного источника питания. Друзья, подскажите методичку. "Наскоком" найти в поисковике не вышло.
Стоит задача посчитать 3-х фазный трансформатор для анодного источника питания. Друзья, подскажите методичку. "Наскоком" найти в поисковике не вышло.
У меня нет программы для расчета именно 3-ф фазных трансов.
Но вполне можно расчитать транс под одну фазу, скажем на 4-5 кВт и сделать 3 одинаковых транса, каждый из которых запитать своей фазой. В итоге получится как бы трехфазный транс.
Какая мощность транса интересует? Что планируете запитать?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Какая мощность транса интересует? Что планируете запитать?
Интересут 10кВт 4000В 2.5А. А запитать планируется ГУ47Б.
расчитать транс под одну фазу, скажем на 4-5 кВт и сделать 3 одинаковых транса
наверно так нельзя, предполагаю, что будут существовать эффекты взаимоиндукции или что то из этой серии.
Отредактировано UZ5ZU (2021-02-09 11:02:32)
наверно так нельзя, предполагаю, что будут существовать эффекты взаимоиндукции или что то из этой серии.
Да какая взаимоиндукция? Каждый транс работает от своей фазы, а вторички их соединяются либо звездой как 3-фазном трансе, либо отдельно каждая на свой выпрямитель, которые затем суммируются.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
