Интересут 10кВт 4000В 2.5А
Берете 3 тора, каждый на 3,5 квт. Расчитываете один транс на ток 2,5 А/1000 В, а 2 других транса повторяете по расчету. При 1000 В переменного, напряжение будет = 4200 В.
Вторички намотать проводом 0,9-1 мм.
Первички проводом 2х1,6 мм
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Стоит задача посчитать 3-х фазный трансформатор для анодного источника питания. Друзья, подскажите методичку. "Наскоком" найти в поисковике не вышло.
Нашел в инете книгу, в которой описан расчет 3-фазных силовых трансов.
Автор книги Тихомиров ,,Расчет трансформаторов,,
Там есть теория и пример расчета транса.
И еще хорошая книга Булгаков Н.И. ,,Расчет и конструирование трансформаторов,,
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Стоит задача посчитать 3-х фазный трансформатор для анодного источника питания. Друзья, подскажите методичку. "Наскоком" найти в поисковике не вышло.
лучше не смогу....из учебников молодости.....
лучше не смогу....из учебников молодости..
Просто бесценная книга. Но скачать именно 1975 год мне не удалось. Есть все что угодно, но только не 1975. А в других изданиях начисто нет расчета именно 3-фазного транса, неизвестно почему.
Но спасибо за эти 3 листочка из книги.
Не мог-ли бы отсканировать из книги таблицу 3, 4 выбора проводов в функции от плотности тока в них?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
...Не мог-ли бы отсканировать из книги таблицу 3, 4 выбора проводов в функции от плотности тока в них?

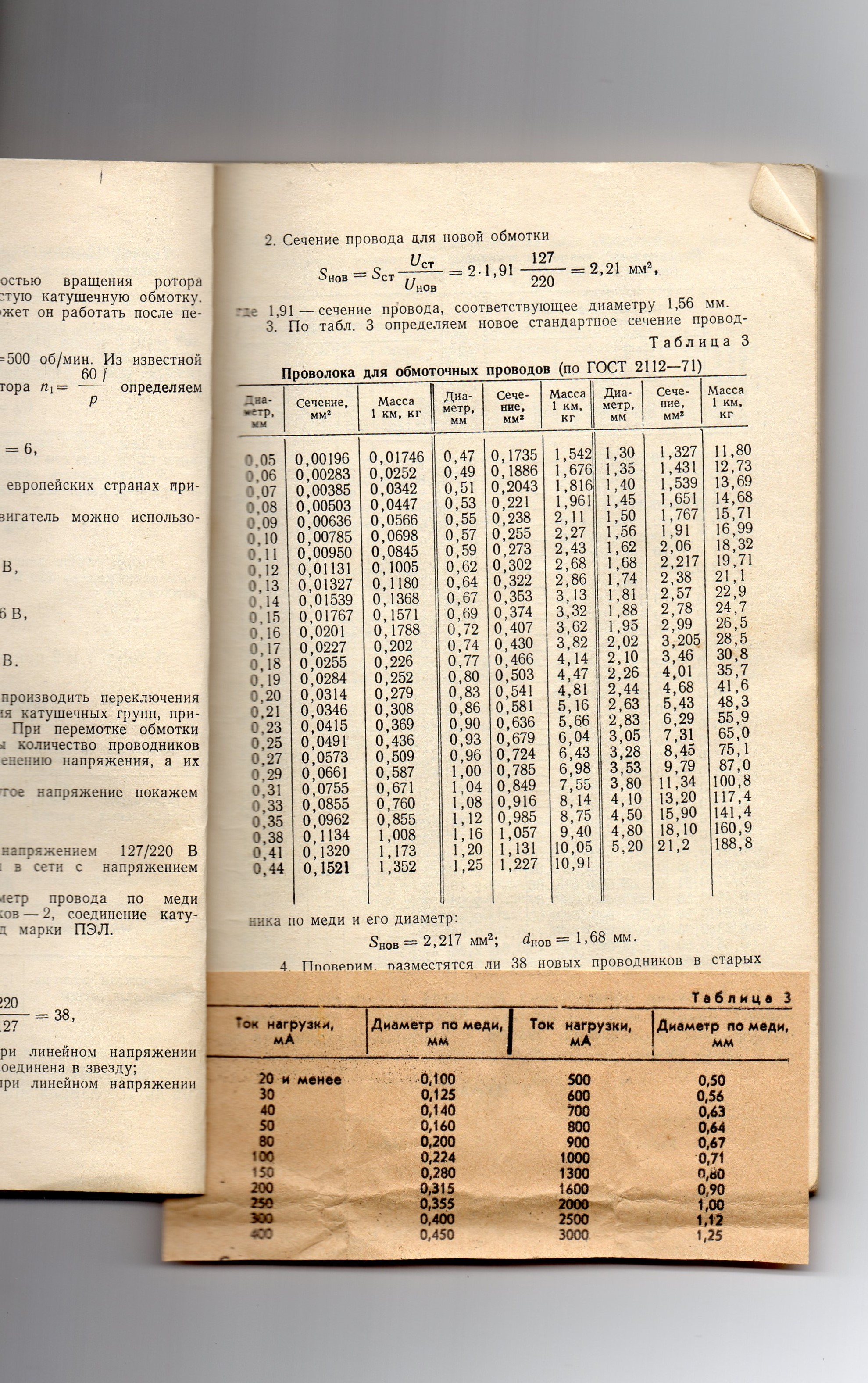

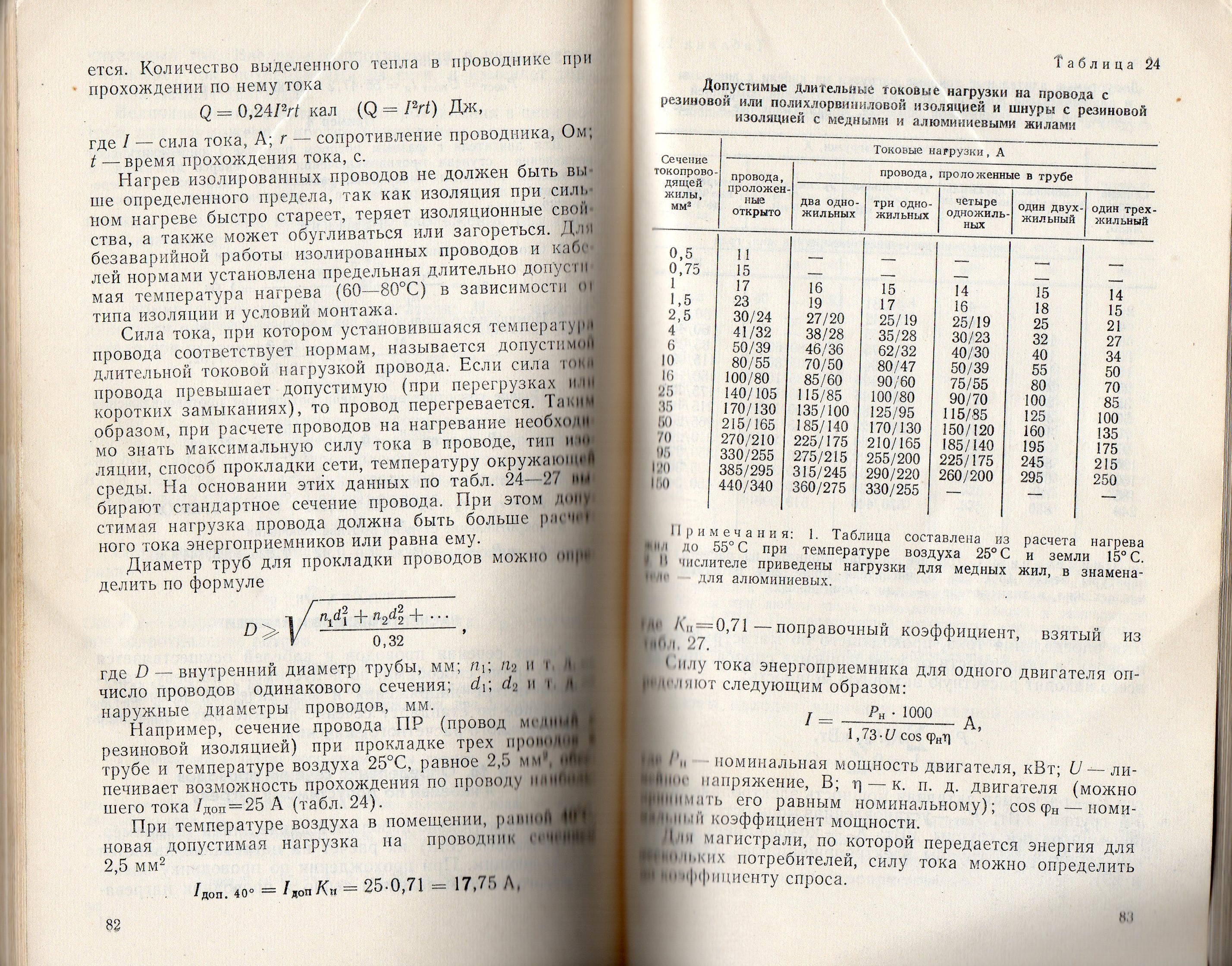

вот таблица3 из книги...думаю Вам нужна не эта таблица....
но другой по токовым нагрузкам для расчета Тр-ров в книге - нет....
Некоторое время это вызывало трудности, поэтому была вставлена вырезанная, не помню откуда таблица 3 по токам на провод...
совпадение таблиц 3 и 3 ...случайное

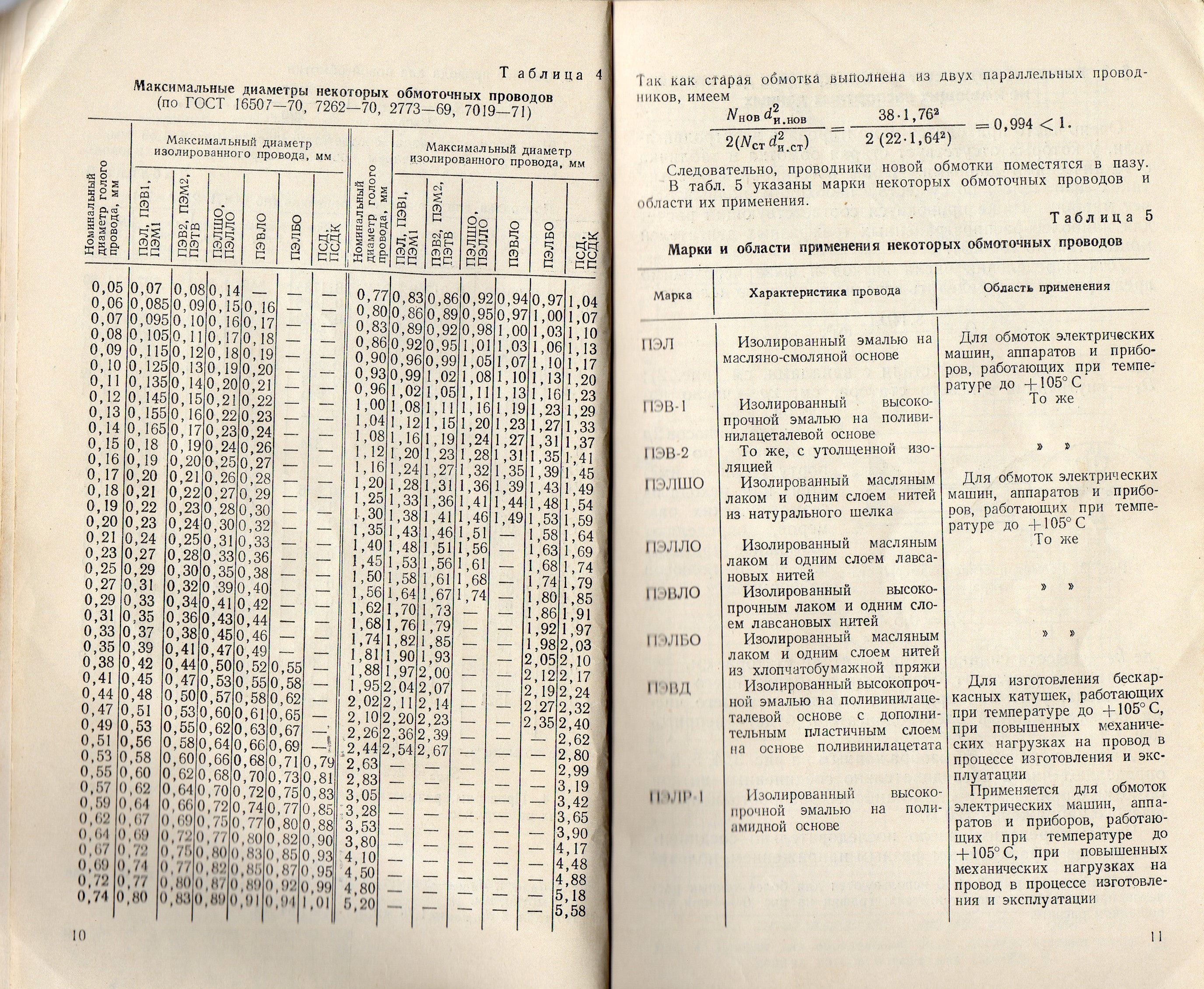

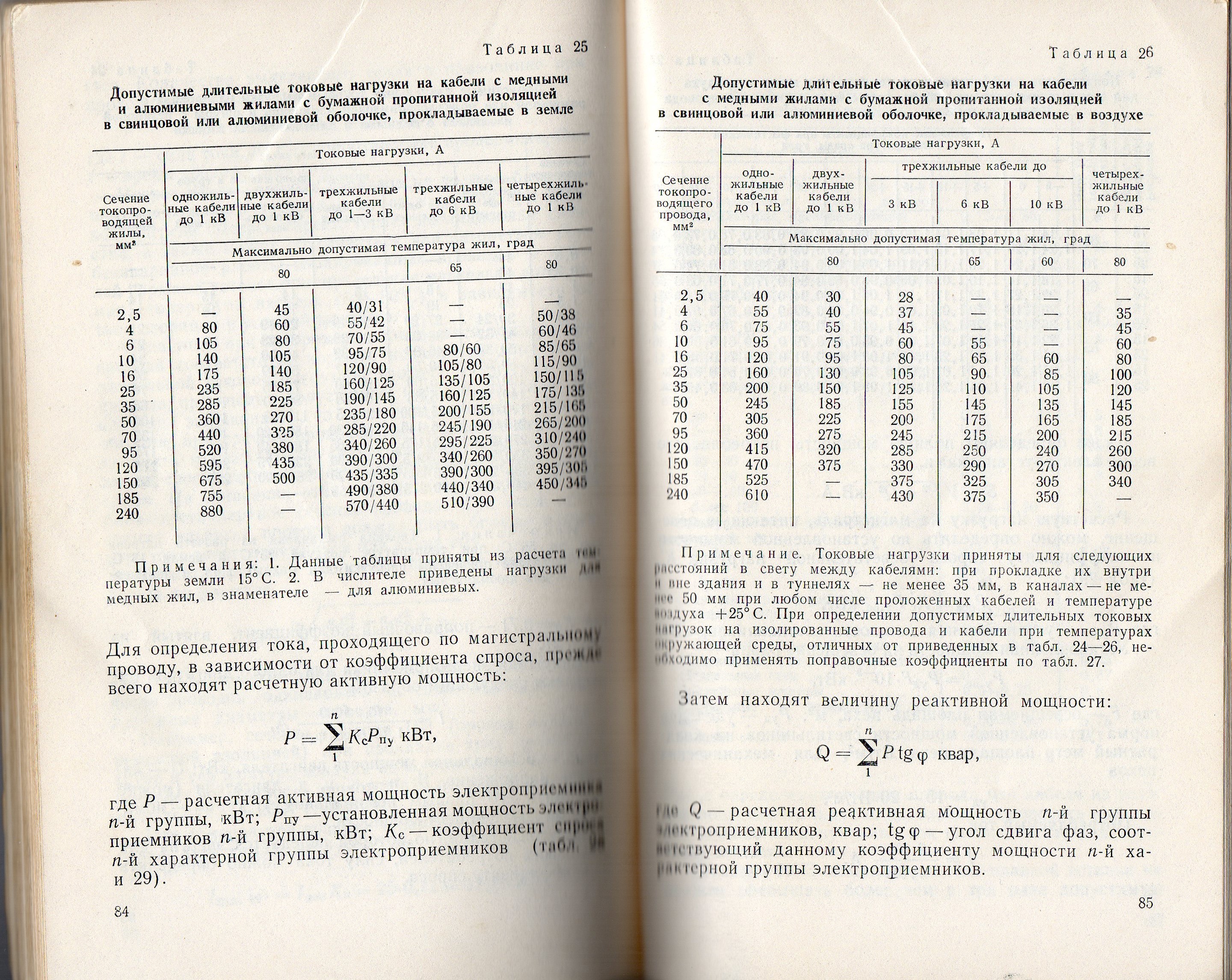

Еще есть:
это совсем не по нашему вопросу...
Возможно от издания к изданию что-то менялось....
Возможно от издания к изданию что-то менялось
Несомненно менялось. В новых изданиях 80, 91, 2001, 2007 года вообще нет расчета транса. Есть все что угодно, например расчет обмоток эл. двигателя и др., но нет расчета 3-ф. транса.
Сейчас пытаюсь перенести расчет на Маткад, но возникают непонятки и вопросы. Откуда то берутся коэффициенты, причем вплоть до 9-й степени.
Скорее всего, все завязано на предыдущем теоретическом материале т.е. на страницах, которые предшествуют расчету т.е. то, что идет до стр.45
Поэтому очень прошу скан страниц 1-44, затем можно зархивировать в zip или rar и выслать на почту мне alexantenna7 at gmail.com
За таблицы очень благодарен, спасибо
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

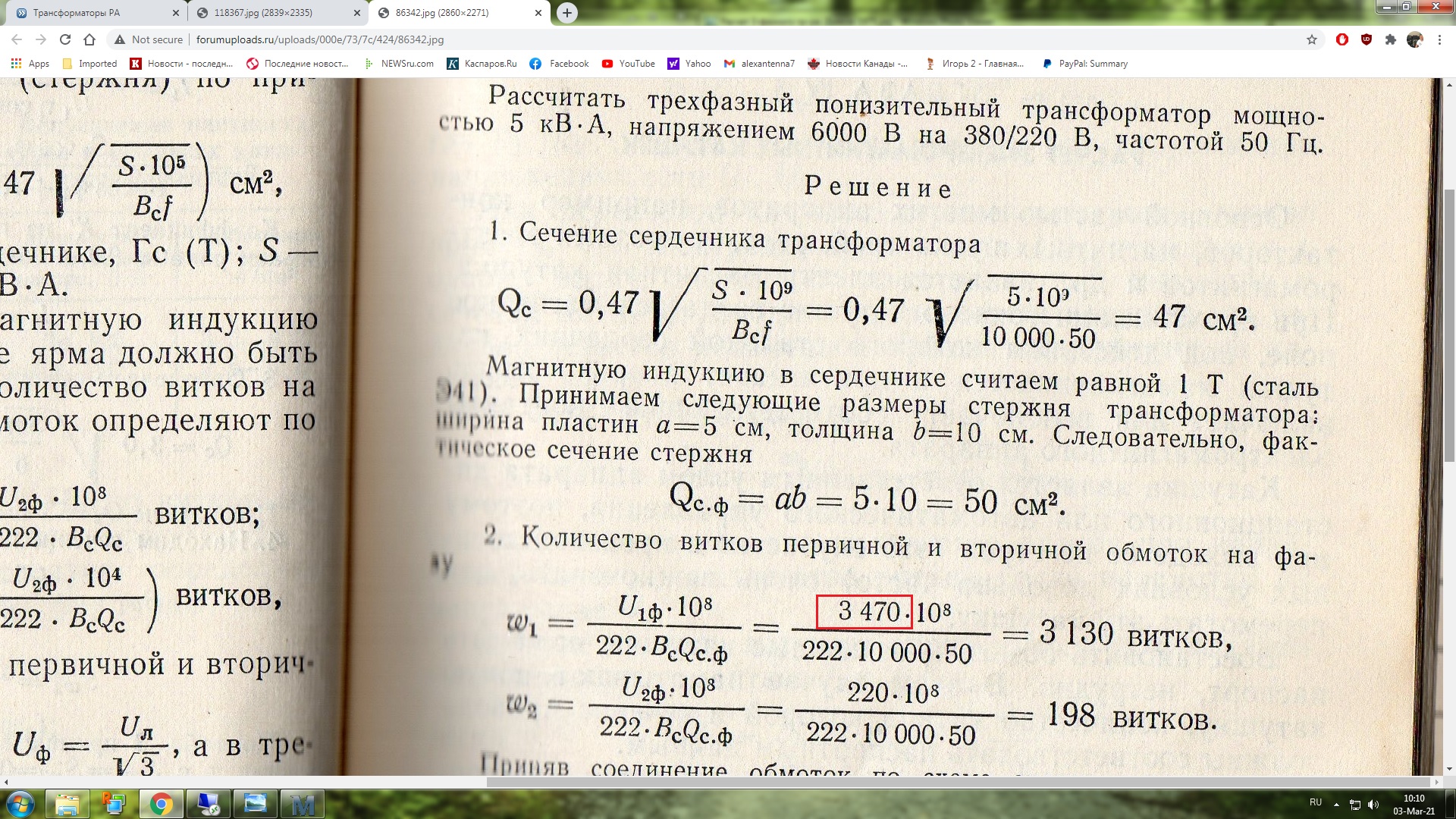

Откуда такое огромное число в числителе? Я понимаю, что оно как-то завязано с первичным напряжением транса 6000 В, но какой формулой связано?
Со вторичкой все понятно.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Это очень похоже на 6000/корень из 3
Скорее всего это так и есть.
Так что пока отставить сканирование
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
....Поэтому очень прошу скан страниц 1-44,

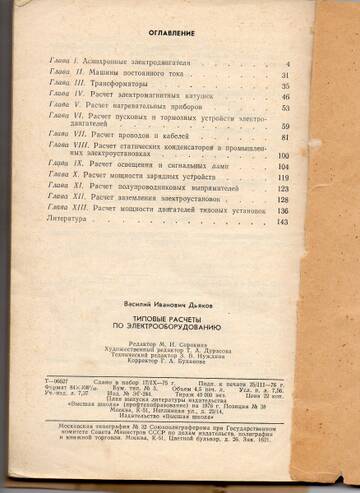

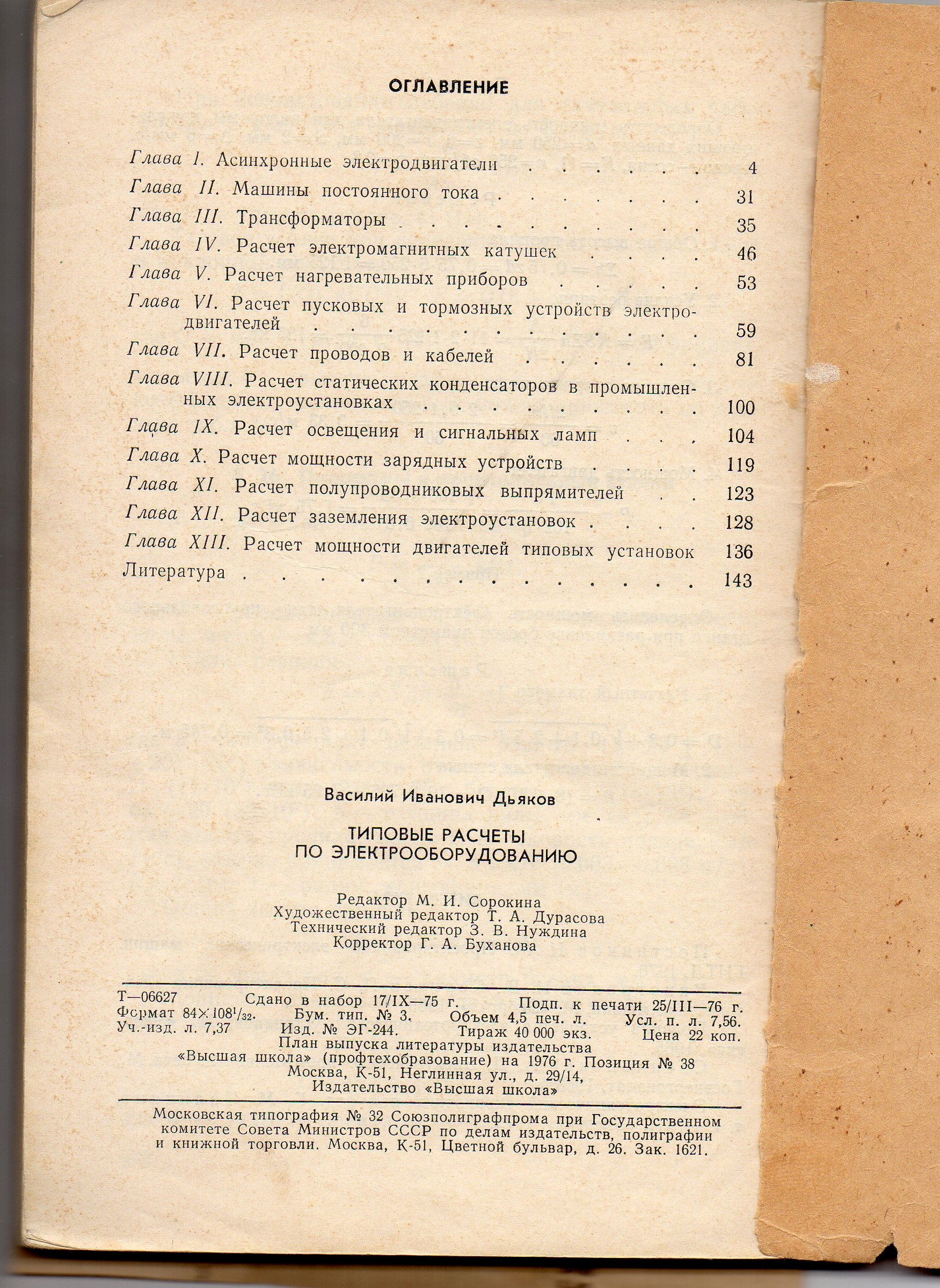

предлагаю содержание всей книги, по которому выбрать страницы...
...с первых страниц вовсе не о трансформаторах....
...с первых страниц вовсе не о трансформаторах....
Это совсем другое дело. Конечно, к трансам относятся стр. с 35 и по 45.
Но пока не надо, скорее всего это связано с корнем из 3. И первичное напряжение и вторичное в числителях делятся на корень из 3 в этих формулах.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Вот блин, я не заметил, что в книге, об этом сказано чуть ниже расчета, после применения формулы. А должно быть по идее выше расчета, тогда бы сразу было понятно. Неудачно расположено пояснение..
Ну да ладно, разобрались интуитивно.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
....И первичное напряжение и вторичное делятся на корень из 3 в этих формулах.
и допустимые токи в проводах , тоже считают по формуле, а потом принимают ближайшее стандартное из Табл№3...
Расчет более древний, чем издана книжка...для пары курсовых когда-то пригодилась...
Сейчас гораздо лучше рассчитывать в программах....их много разных, все лучше, чем древние формулы
из-за легкости работы с ними., хотя построены эти программы по старым формулам....
Сейчас гораздо лучше рассчитывать в программах....их много разных, все лучше, чем древние формулы

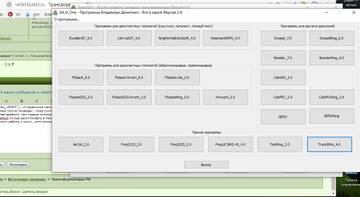

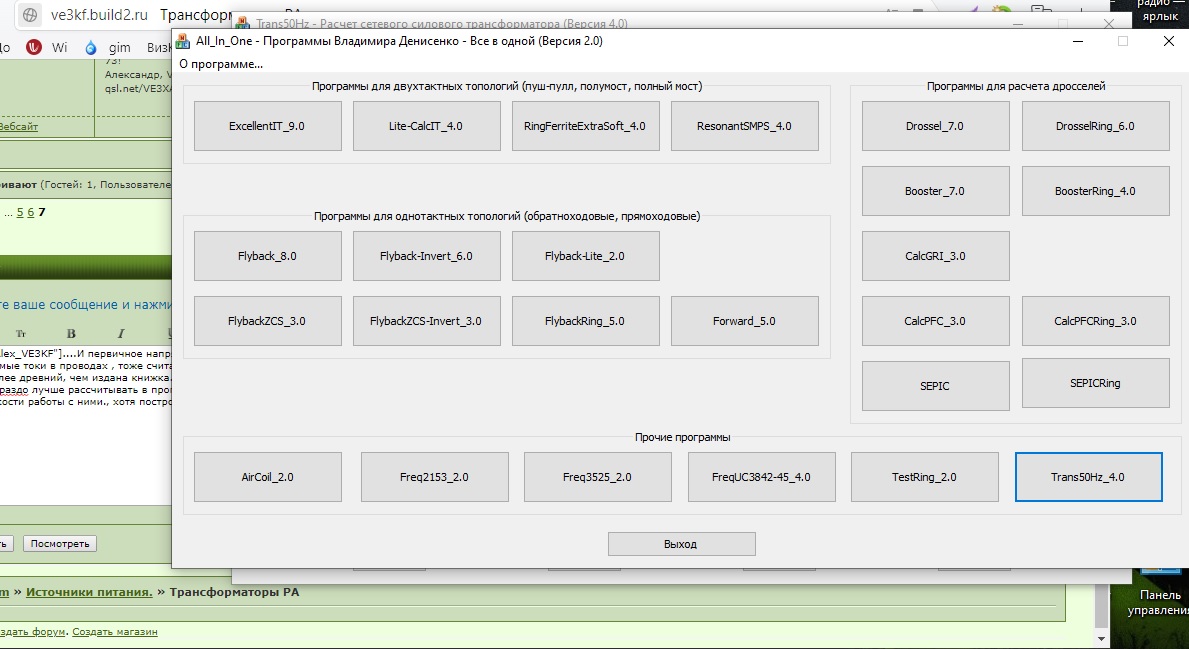

Для расчета однофазных трансов да, согласен. Есть множество программ, быстро и точно можно взять расчет. Есть и как на скрине.
Но вот для расчета именно трехфазных трансов, я сколько не искал в инете - программ в доступе не обнаружил, совсем. Поэтому приходится прибегать к старой литературе, да и то, не в каждой книге есть такой расчет. Вот в этом и проблема состоит.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Всё готово. Наконец-то есть программа для расчета 3-фазных трансов!!
Она совсем простая, раз в 20 проще, чем расчет УМ на лампе.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Расчет трехфазного двухобмоточного трехстержневого трансформатора
Источник: https://www.bibliofond.ru/view.aspx?id=658137#text
© Библиофонд
отправил ссылки в ЛС...
ПС. проверил, с моего рабочего места ссылки открваются...
Отредактировано DON (2021-03-04 02:28:00)

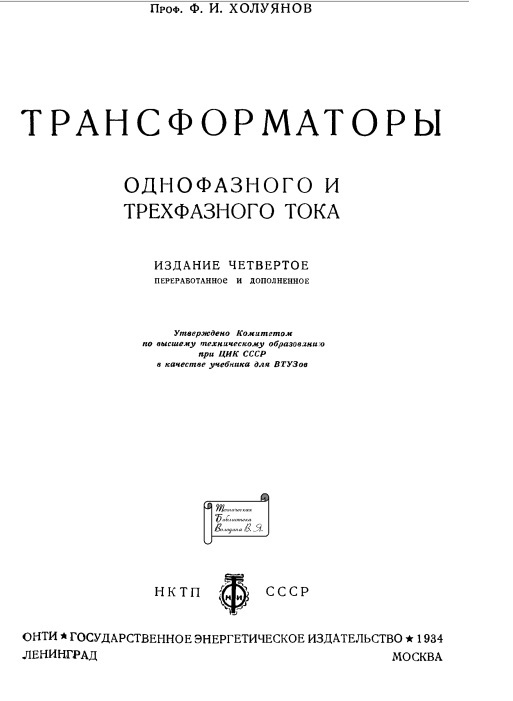

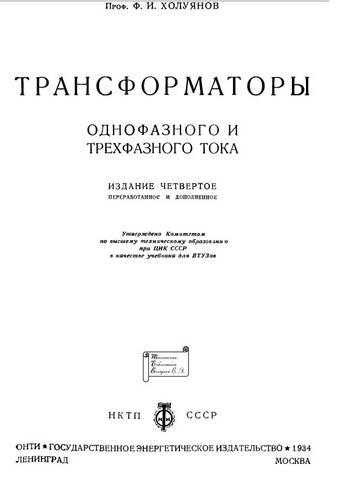

А.И. может вот эта книга будет полезной? :
А.И. может вот эта книга будет полезной? :
Отлично! Это вообще раритет, 1934 год издание. Книги тех лет отличаются очень простым изложением материала, доступным языком и хорошей графикой, рисунками.
Большое спасибо!
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Отправил на п.я.
Отправил на п.я.
Получено, спасибо, Александр
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

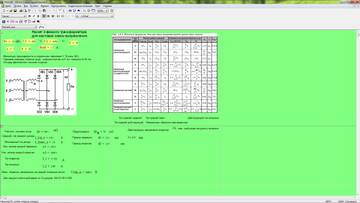

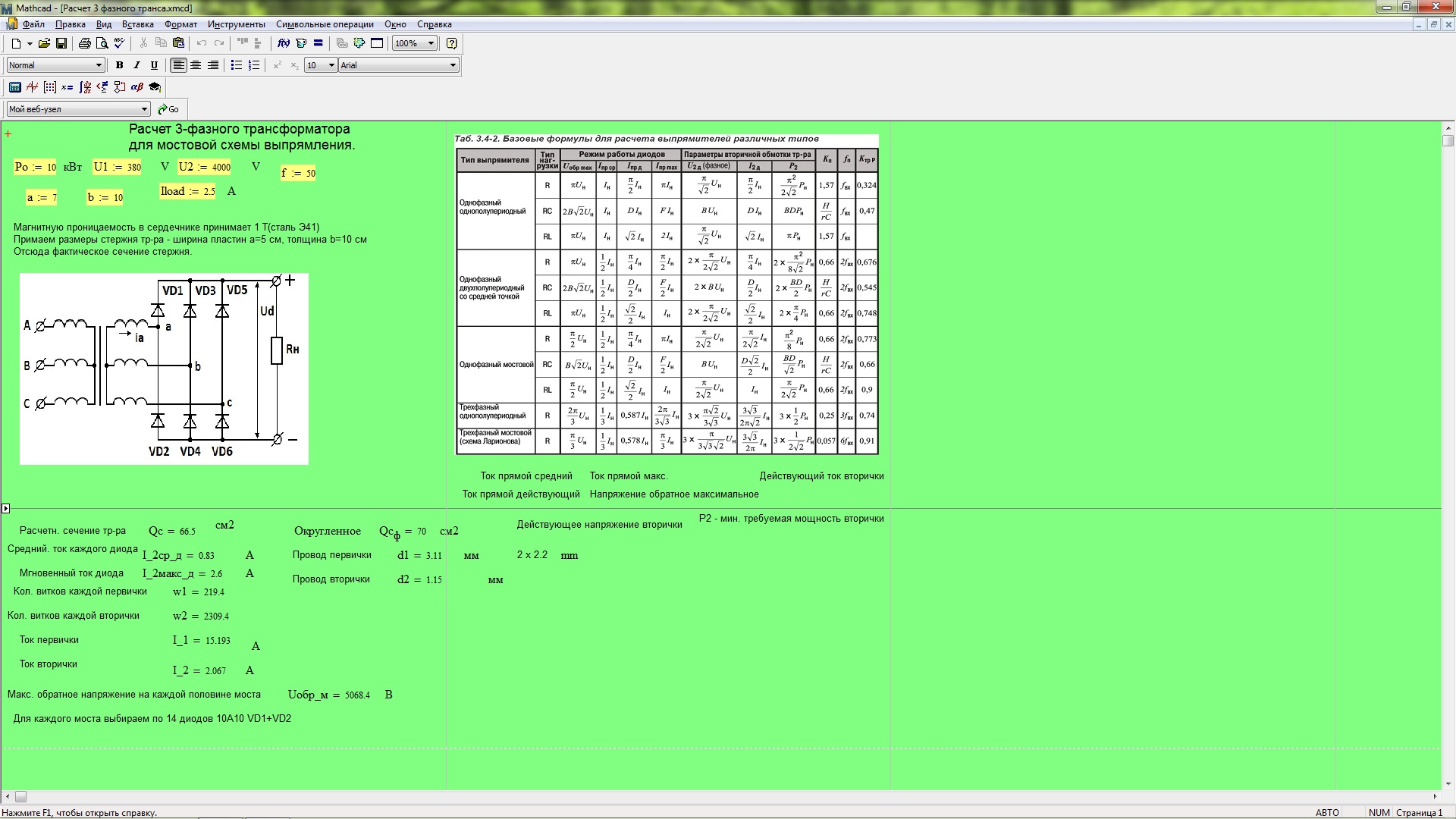

Вот так выглядит пресета для расчета 3-фазных БП.
В технической литературе прочел рекомендацию - потребители мощности свыше 1 кВт уже рекомендуется питать через 3-фазные трансы. Сейчас сплошь и рядом потребители на мощность свыше 1 кВт. Это и кондиционеры и чайники по 1,5 кВт и микроволновка и УМ на 2-4 кВт подводимой мощности. А уж если все это включать совместно, то мощность получится куда больше 1 кВт. И ничего.
....А уж если все это включать совместно, то мощность получится куда больше 1 кВт. И ничего....
Ограничения по току в приборе учета и автомате по входу.....
Согласно новых требований 3кВт. и сработает токовая отсечка...
Для частного сектора проблема...вызывать ...включать...акт...протокол...
Для частного сектора проблема
Проблема. Ведь многие делают УМ на двух ГУ81, а это легко 3,5-4 кВт подводимой мощности плюс трансивер, накал и прочее.
Тогда исходя из этих 3 кВт, 3-фазный транс обычный 380 В линейного, можно нагружать до 10 кВт и не больше. Это означает для выходной мощности до 5-6 кВт это предел.
Если нужна бОльшая мощность, то уже нужна 3-фазная сеть 690 В до 20 кВт, 1000 В до 30 кВт, 10000 В до 300 кВт.
Александр, огромное спасибо за решение моей задачи.
Александр, огромное спасибо за решение моей задачи.
Я в качестве примера решил эту задачку.
Кстати сказать, прочел, как получить трехфазный транс с помощью 3 -х идентичных однофазных трансов на 220 В. Все в точности так, как и отмечал ранее. 3 идентичных однофазных транса, каждый в свою фазу и по мощности Р/3, где Р - общая мощность нужная для нагрузки, к примеру 10 кВт. Естественно, что должна быть правильно сфазированы все вторичные обмотки трансов. Все начала обмоток к своим мостам выпрямления, а все концы обмоток объединены общей шиной
