Добрый день.
Суть такова: ум на лампе ГУ-73Б с общим катодом. на входе широкополосный фильтр.
На входе ксв 1,2-1,5 при выключенной лампе (без тока покоя), при включенной лампе ( с током покоя ) на диапазонах 1,8-7мгц 1,3-1,7 а на диапазонах от 14мгц ксв увеличивается до 6 -7.
Может кто поможет советом где проблемка.
ГУ-35Б и ГУ-73Б в РА.
Сообщений 121 страница 136 из 136
Поделиться1212021-08-05 09:25:33
Поделиться1222021-08-05 09:42:20

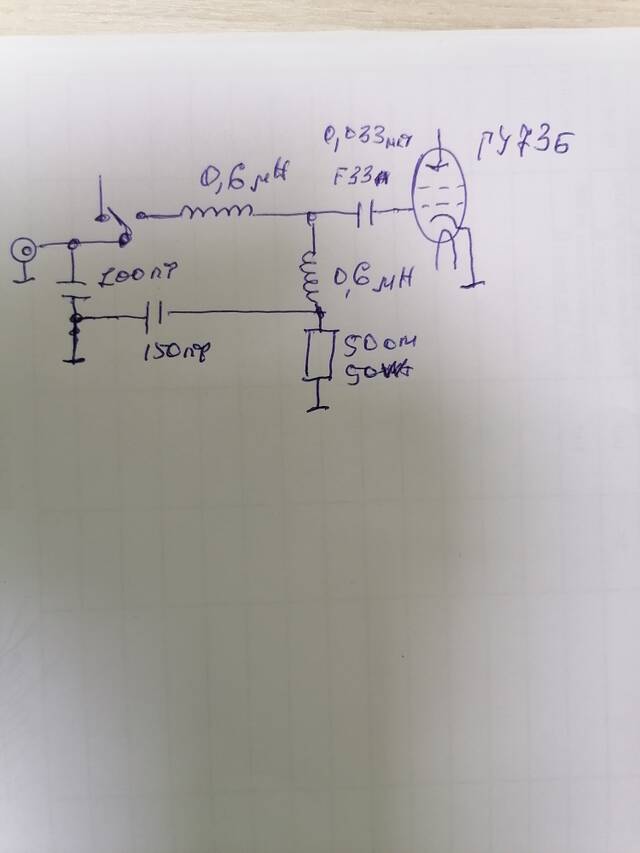

На схеме кондер 150 пФ зачем стоит? Его не должно быть.
Также и на входе кондер 100 пФ тоже не нужен.
0,6 мкГн на мой взгляд слишком много. Должно быть примерно 0,2-0,25 мкГн. Катушки слишком большие, поэтому от 14 Мс и выше они плохо пропускают частоты.
Смещение лампы не указано. Это тоже вносит дополнит. паразитную емкость в сеточную цепь.

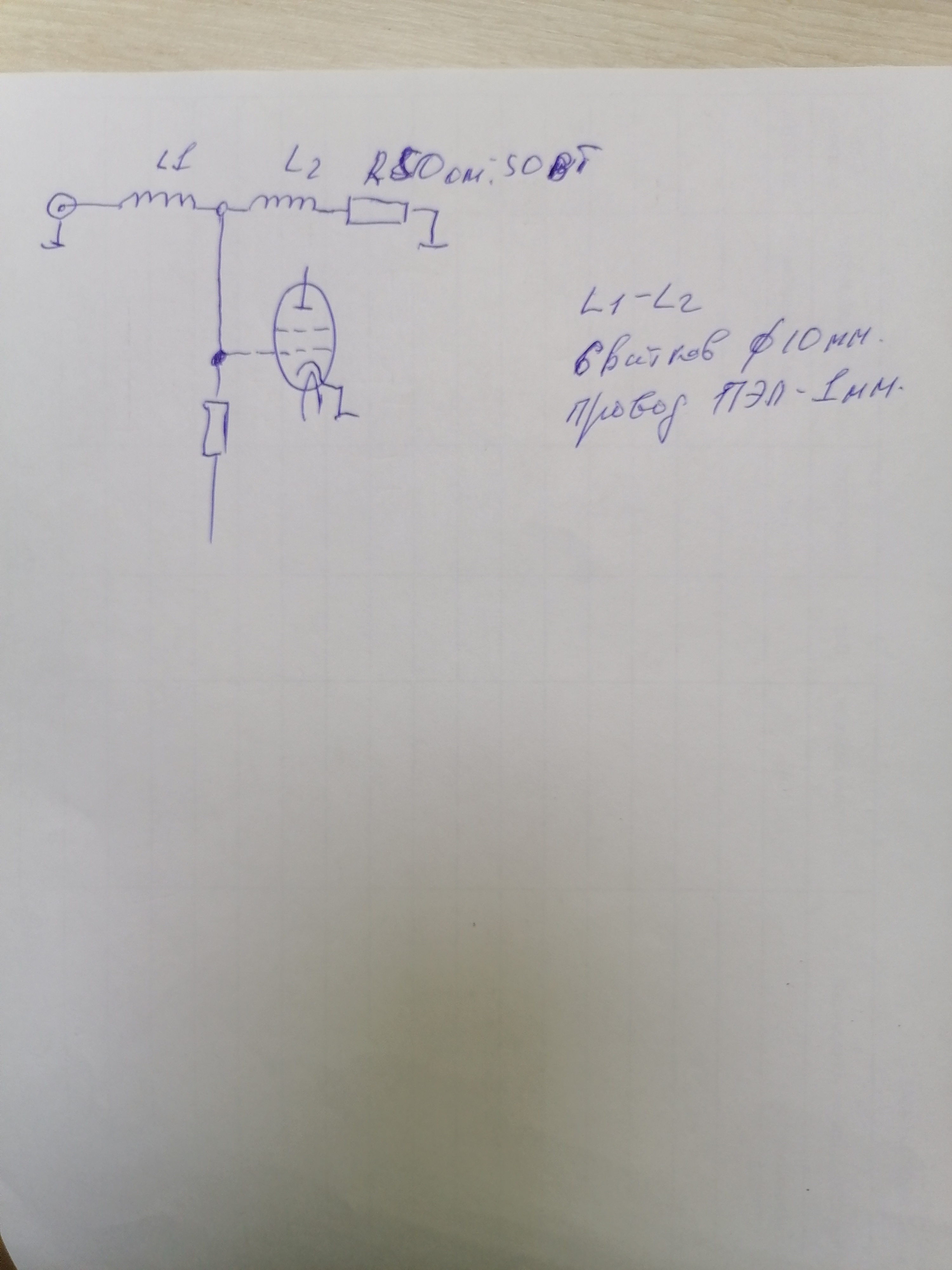

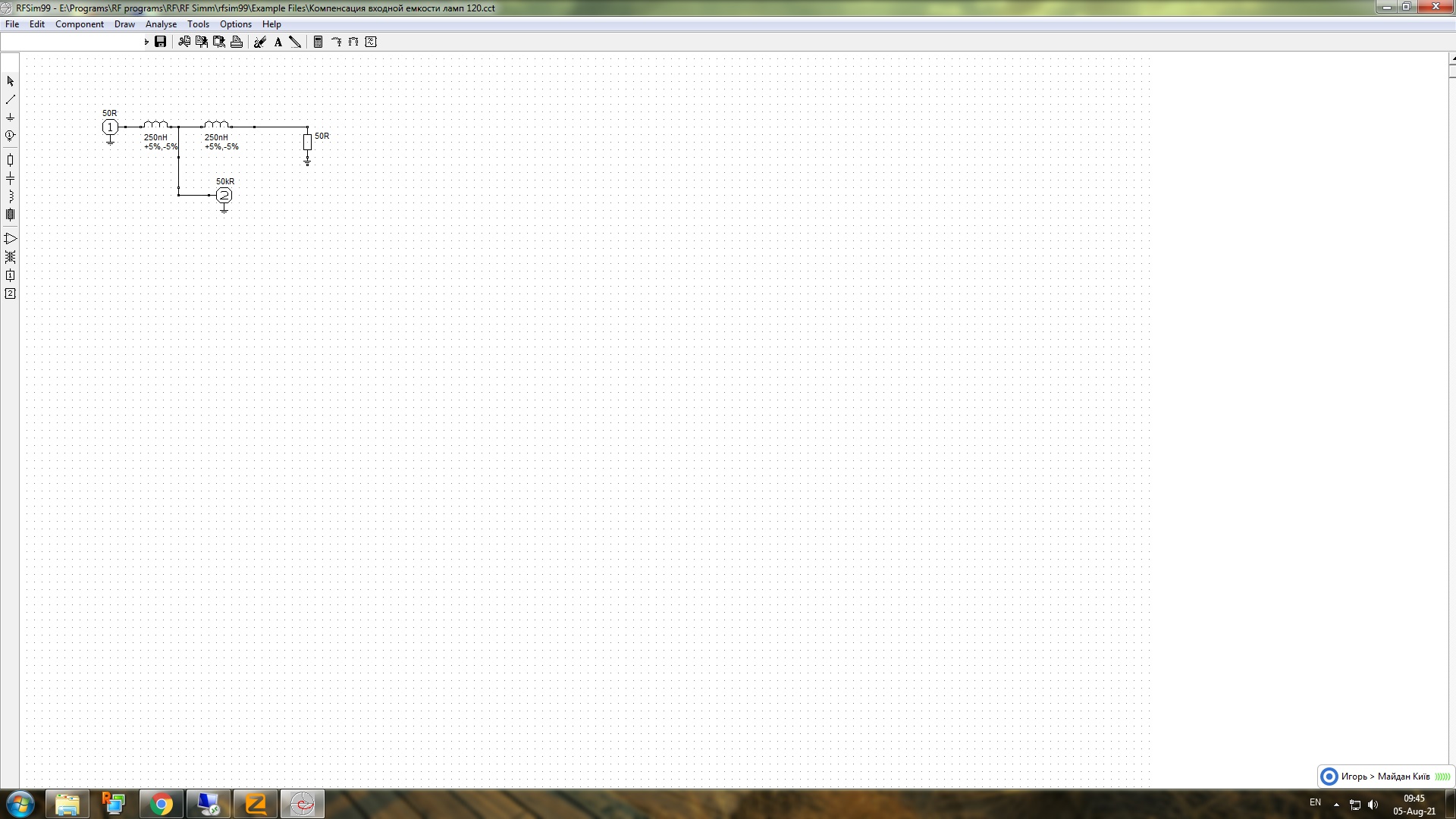

Вот схема должна быть.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1232021-08-05 10:24:42
Спасибо ум на работе завтра приду перепаяю, попробую.
Поделиться1242021-08-05 10:28:24
RA5BC написал(а):
Спасибо ум на работе завтра приду перепаяю, попробую.
Пробуйте и сообщите результат.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1252021-08-05 10:30:56
Я смоделировал в RFSim вашу схему c номиналами.
АЧХ получается такой, как вы и описали. Выше 14 Мс идет сильный рост КСВ.
Делайте мою схему
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1262021-08-06 06:03:45
Добрый день!
Перепаял фильтр (сделал по Вашей схеме) результат: на 7мгц уменьшилось ксв, на 14 и далее осталось по прежнему.
эквивалент антенны от р-140.

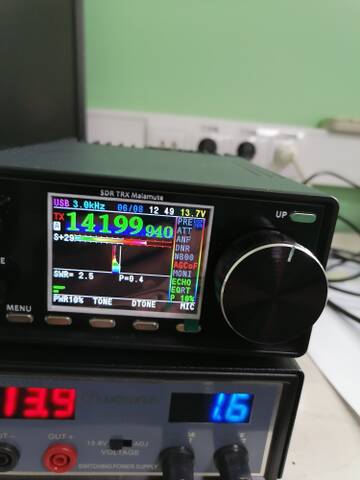

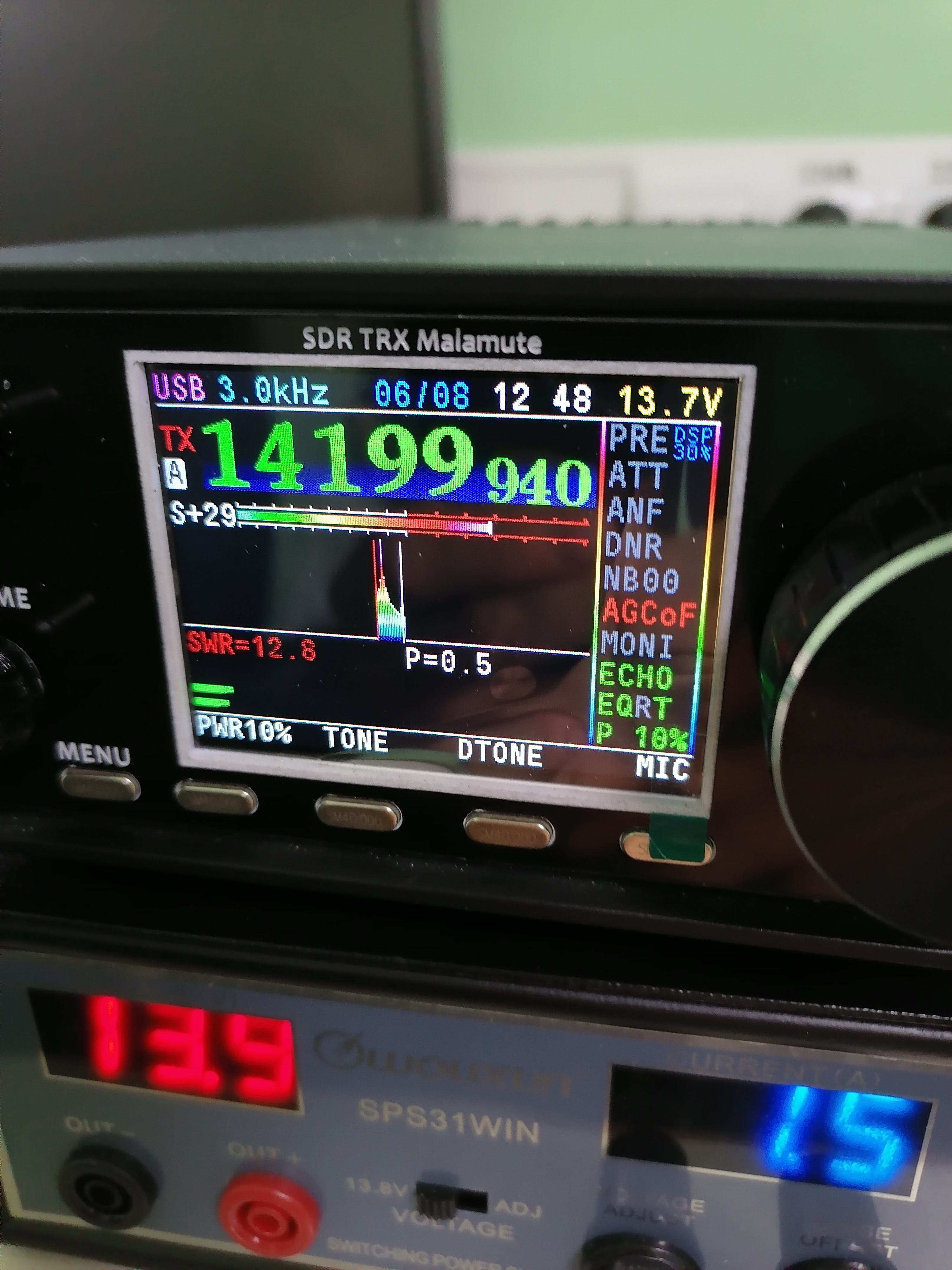

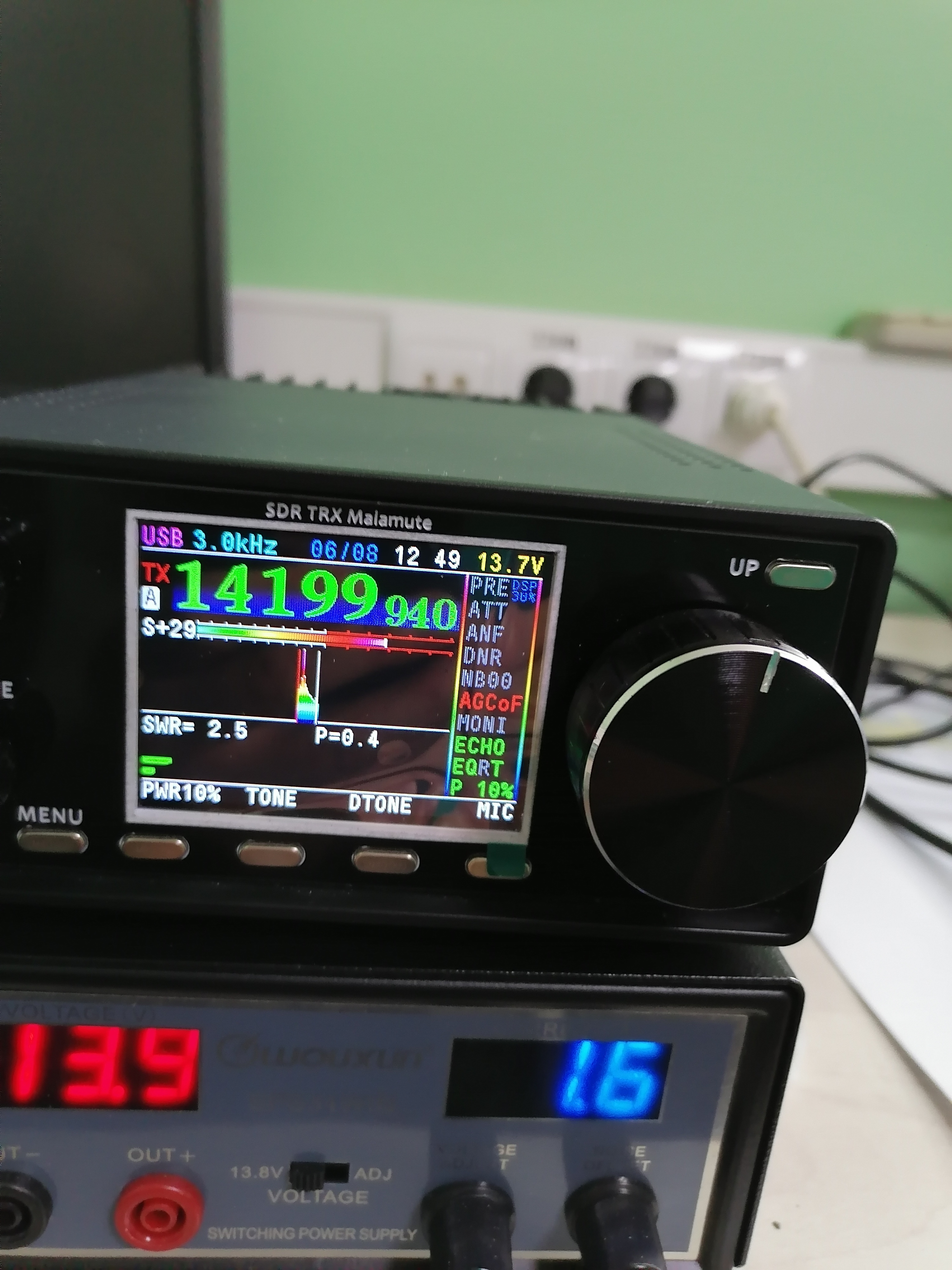

на 14мгц ксв очень сильно повышается когда ум настроен в резонанс, расстраиваем ум ксв по входу снижается.
Поделиться1272021-08-06 06:04:52

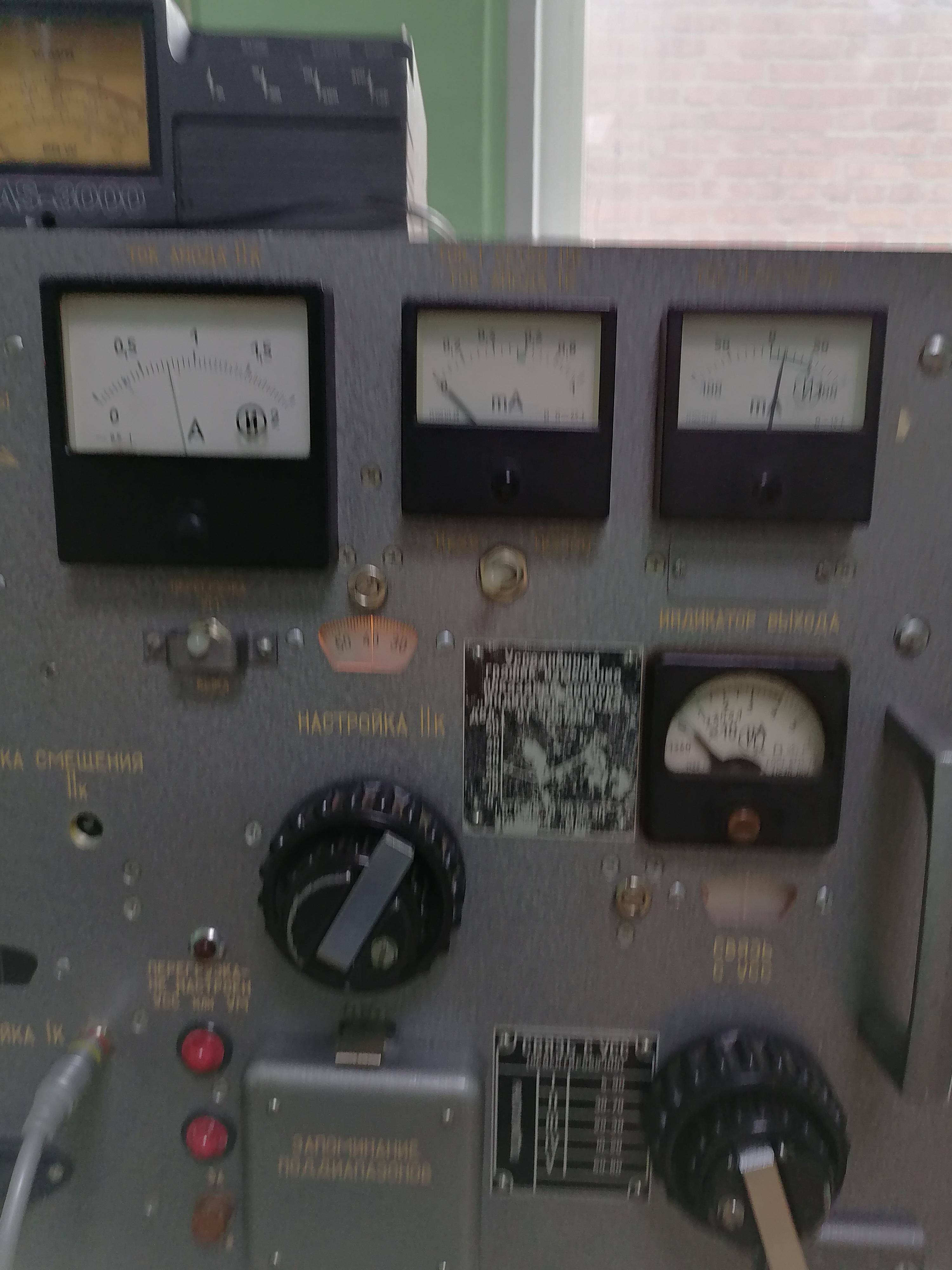

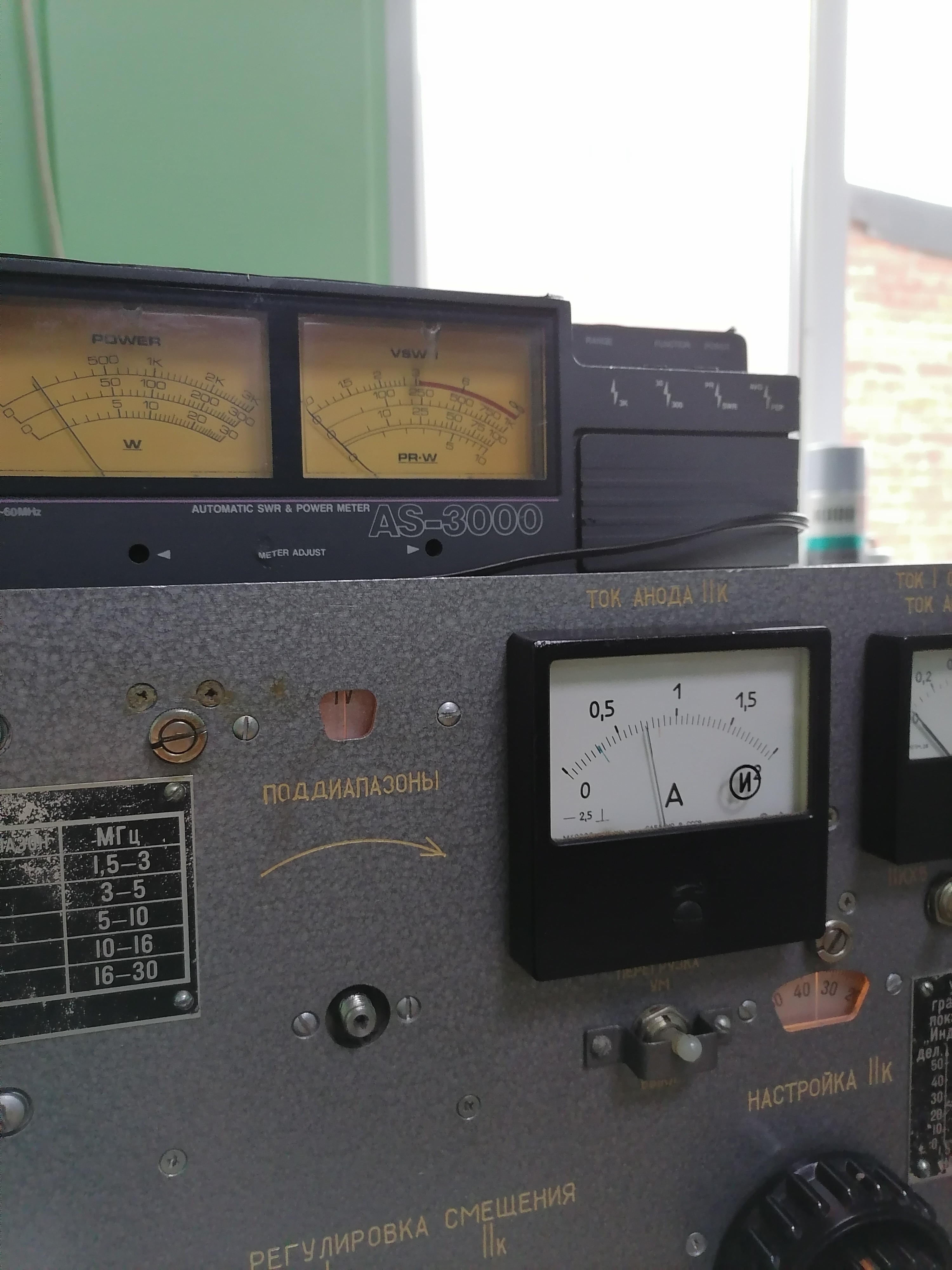

фото1
Отредактировано RA5BC (2021-08-06 06:06:03)
Поделиться1312021-08-06 07:55:14
Уточните - лампа работает с током 1-й сетки или без него?
Схему входных цепей нарисуйте, включая смещение.
Какой режим лампы (анодное под нагрузкой, экранное , смещение, раскачка, мощность на выходе)?
Скорее всего у вас лампа работает с немалым током 1-й сетки. А для этой схемы согласования, тока сетки не должно быть совсем.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1322021-08-08 11:03:59
RA5BC написал(а):
На входе ксв 1,2-1,5 при выключенной лампе (без тока покоя), при включенной лампе ( с током покоя ) на диапазонах 1,8-7мгц 1,3-1,7 а на диапазонах от 14мгц ксв увеличивается до 6 -7.
Можно попробовать эту схему обычный фнч 5-го порядка, C10-L1-L2-C11 C7, остальное вас не касается из этой схемы. http://cqham.ru/cu_pa748.gif Описание исполнения катушек здесь: http://cqham.ru/pa78.htm
Поделиться1332021-08-09 10:13:35
Всем добрый день!
Лампа работает без токов 1 сетки
Анодное 3000в
2я сетка 260в стаб.
1я сетка -105в
напряжение смещения - 40в
ток покоя 650 милиампер
мощность на входе порядка 15-20 ватт
На 7мгц ток 1,5ампера ток 2й сетки 55ма, мощность на выходе 2,5- 2,7 квт.
ксв по входу 1,2- 1,5
на 14 мгц ксв по входу 7-12
раскачка 3- 5ватт
ток анода 800ма
ток 2й сетки 70ма
Поделиться1342021-08-09 10:15:13
да еще если на 14 мгц увеличивать мощность на входе растет ток экранной сетки, и появляется ток 1й сетки
Поделиться1352021-08-09 11:20:51
RA5BC написал(а):
да еще если на 14 мгц увеличивать мощность на входе растет ток экранной сетки, и появляется ток 1й сетки
Так это нормально, так и должно быть.
RA5BC написал(а):
мощность на входе порядка 15-20 ватт
На 7мгц ток 1,5ампера ток 2й сетки 55ма, мощность на выходе 2,5- 2,7 квт.
Судя по всему К усиления УМ 2600/15 = 173 раза или под 22 дб. Это многовато. Нужно не более 20 дб.
Поэтому может у вас самовозбуд в УМ? Проверьте. С током покоя, не подавая совсем раскачку, плавно покрутите КПЕ на всех диапазонах. Если заметите резкие броски анодного тока , то это 100% возбуд.
Лампа может выдать до 3300 Вт при 3 кВ на аноде и 300 на сетке. Раскачка в этом случае должна быть 28 Вт.
Вам кто делал расчет УМ?
Если же раскачка сейчас под 50 Ом, то для 2600 Вт, без тока сетки, необходимо 84 Вт раскачки, но никак не 10-15. Что-то у вас не то. Хорошо бы выложить ваши фото УМ в студию! Часто лучше увидеть, чем услышать.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1362021-08-09 11:51:44

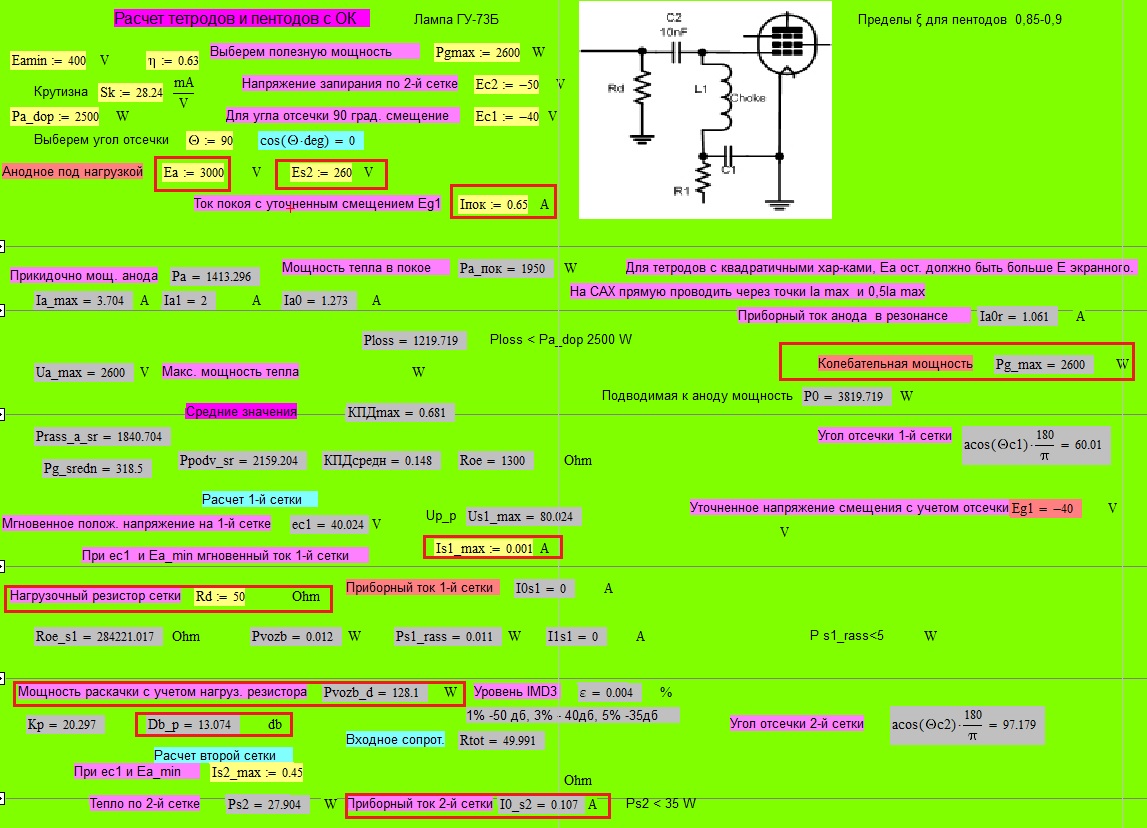

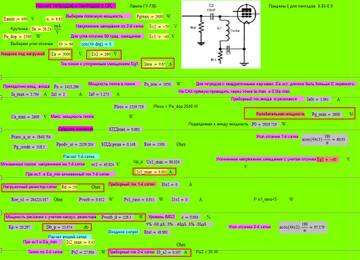

Посмотрите, какой нормальный режим должен быть для ГУ73Б с вашими напряжениями питания. Сравните с вашими.
