РА на 2х ГИ-23 или 2х ГИ-7Б.

Сообщений 91 страница 104 из 104

91

RZ3DOH написал(а):

Вполне возможно,  схемы УМ на ГИ-7б с ОК мне не встречались

Верно, триоды не могут работать с ОК, но расчет токов и напряжений в схеме с ОК совпадает и для ОС. Разница только во входной и выходной мощности, Roe.

RZ3DOH написал(а):

не встречались как и то, что с 3.7 Вт можно получить 120 Вт на этих лампах.

А вы пробовали класс АВ? Я уже показал какую разницу дает расчет для класса АВ и В и В1(60 град. отсечки). Это математика и ничего больше. Если желаете, я могу Вам скинуть книгу Агафонова, проверьте его формулы на ошибки  :flag:  Пресета кое-что не учитывает, например, какой КПД входных контуров, другие потери? Она об этом не знает ничего, потому считает только ту мощность, которую надо подвести к лампе ПОСЛЕ контуров, чисто на сетку. А это разница, зависит от КПД, который в свою очередь зависит от добротности, каким проводом выполнены катушки, а также еще и от оптимальности входного контура(П контур можно сделать с высокой индуктивностью, но малыми емкостями и наоборот). Ничего этого пресета не знает. Вот потому, не редко и возникают такие расхождения, как разница в раскачке на практике и в расчете.   :flag:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

92

В данный момент проверить к сожалению не на чем, появится на стапеле усилитель на этих лампах - обязательно попробую. Но и так могу сказать, что увеличение тока покоя повысит требования к охлаждению лампы, а это не всегда удобно с точки зрения конструктива и уровня шума, поэтому режим В как бы самый оптимальный.

Подпись автора

Игорь, 73!

93

RZ3DOH написал(а):

В данный момент проверить к сожалению не на чем, появится на стапеле усилитель на этих лампах - обязательно попробую. Но и так могу сказать, что увеличение тока покоя повысит требования к охлаждению лампы, а это не всегда удобно с точки зрения конструктива и уровня шума, поэтому режим В как бы самый оптимальный.

Конечно, попробуйте.
Увеличение тока покоя ламп, т.е. переход в класс АВ или даже в А конечно повлечет за собой снижение КПД УМ в целом, в этом нет сомнений. Но есть и преимущества - снижение уровня гармоник, ввиду более линейного режима работы лампы, а также снижение мощности раскачки. Ну а повышенный нагрев и пониженный КПД - плата за повышенную линейность.
Также и наоборот, можно увести лампу в класс С, КПД будет очень высокий, очень низкий нагрев анода, следовательно можно снять с лампы существенно большую мощность, но.. плата за это - повышенный уровень гармоник, повышенный уровень раскачки.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

94

RZ3DOH написал(а):

Чудес не бывает. Гдето в расчетах закралась ошибка.

Поспешность в выводах зачастую неверна.  :flag:
Я по окончанию написания пресеты проверил ей расчет Агафонова на мощном триоде ГУ5Б(когда-то делал УМ автомат на двух таких лампах) Все его расчеты совпали с расчетами пресеты, поэтому я сделал вывод - с математикой в пресете все правильно.  :flag:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

95

Кстати сказать, входное сопротивление УМ получается примерно 130 Ом.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

96

класс АВ, угол отсечки 120 град - извольте:
ток анода, приборный 0,182 А, в резонансе 0,152 А
смещение -10 В
подводима мощность 200,5 Вт
мощность тепла 80,5 Вт
КПД  0,599
минимальное на аноде 110 В
мощность возбуждения 3,4 Вт
мощность тепла на сетке 0,04 Вт
приборный ток сетки  0,017 А
выходная мощность 123 Вт
Roe=4.186 кОм.

Александр, а чему равен ток покоя для этого режима AB (120 гр.) ?

97

73 написал(а):

Александр, а чему равен ток покоя для этого режима AB (120 гр.) ?

приблизительно по 60 мА на лампу

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

98

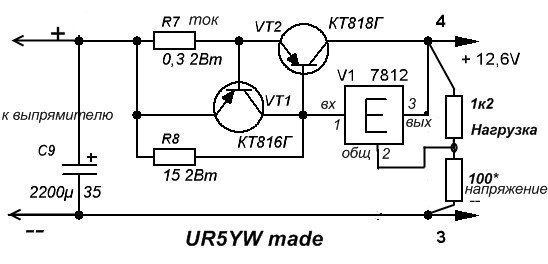

стабилизатор напряжения и тока накала для одной ГИ-7б, который я применил в своем РА

https://forumupload.ru/uploads/000e/73/7c/337/t558479.jpg

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

99

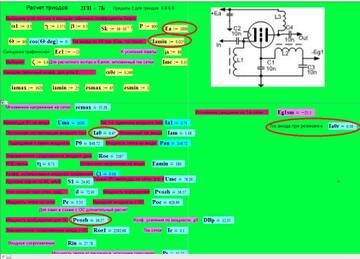

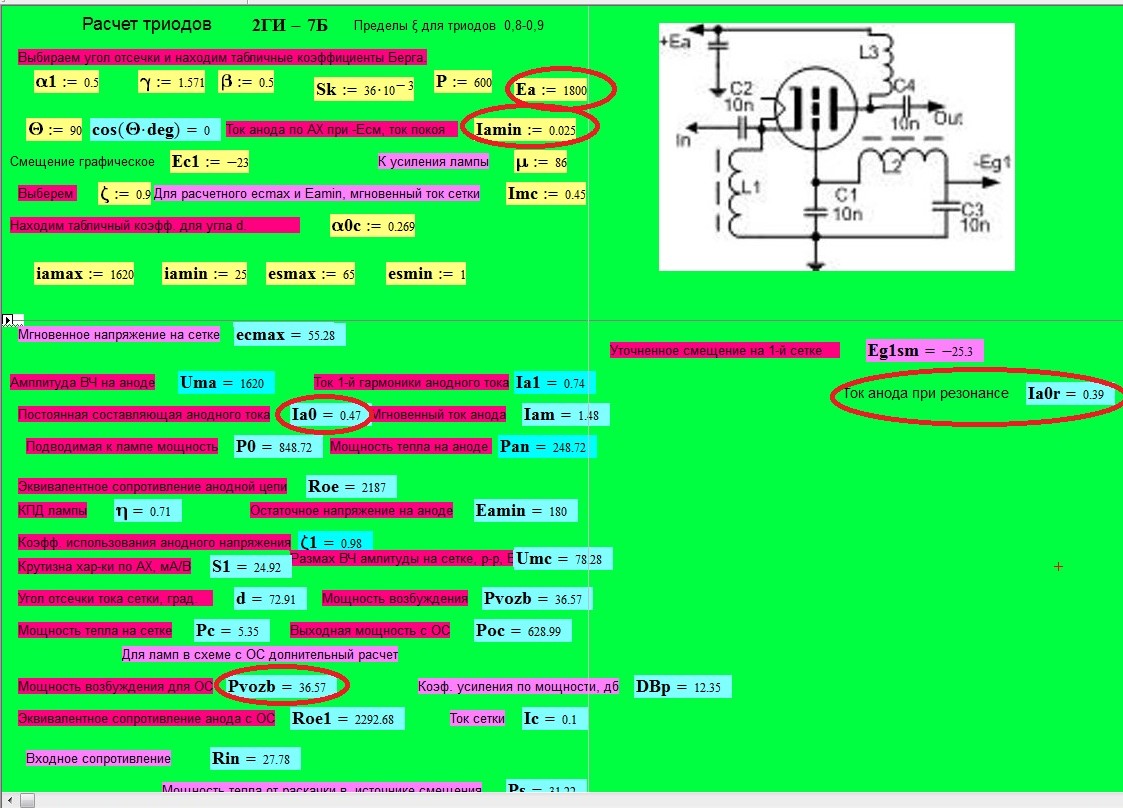

расчет для 2 ламп ГИ7Б

2GI-7B

https://forumupload.ru/uploads/000e/73/7c/337/t914760.jpg

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

100

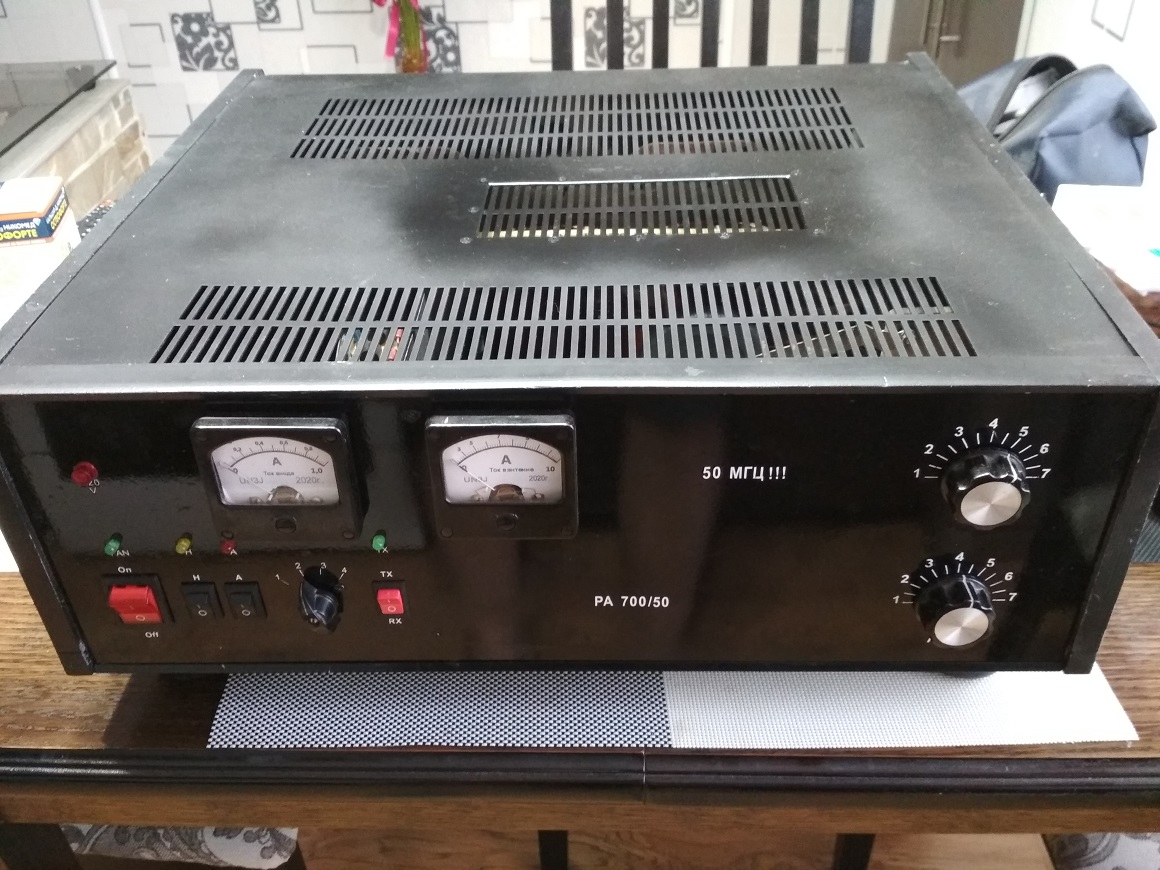

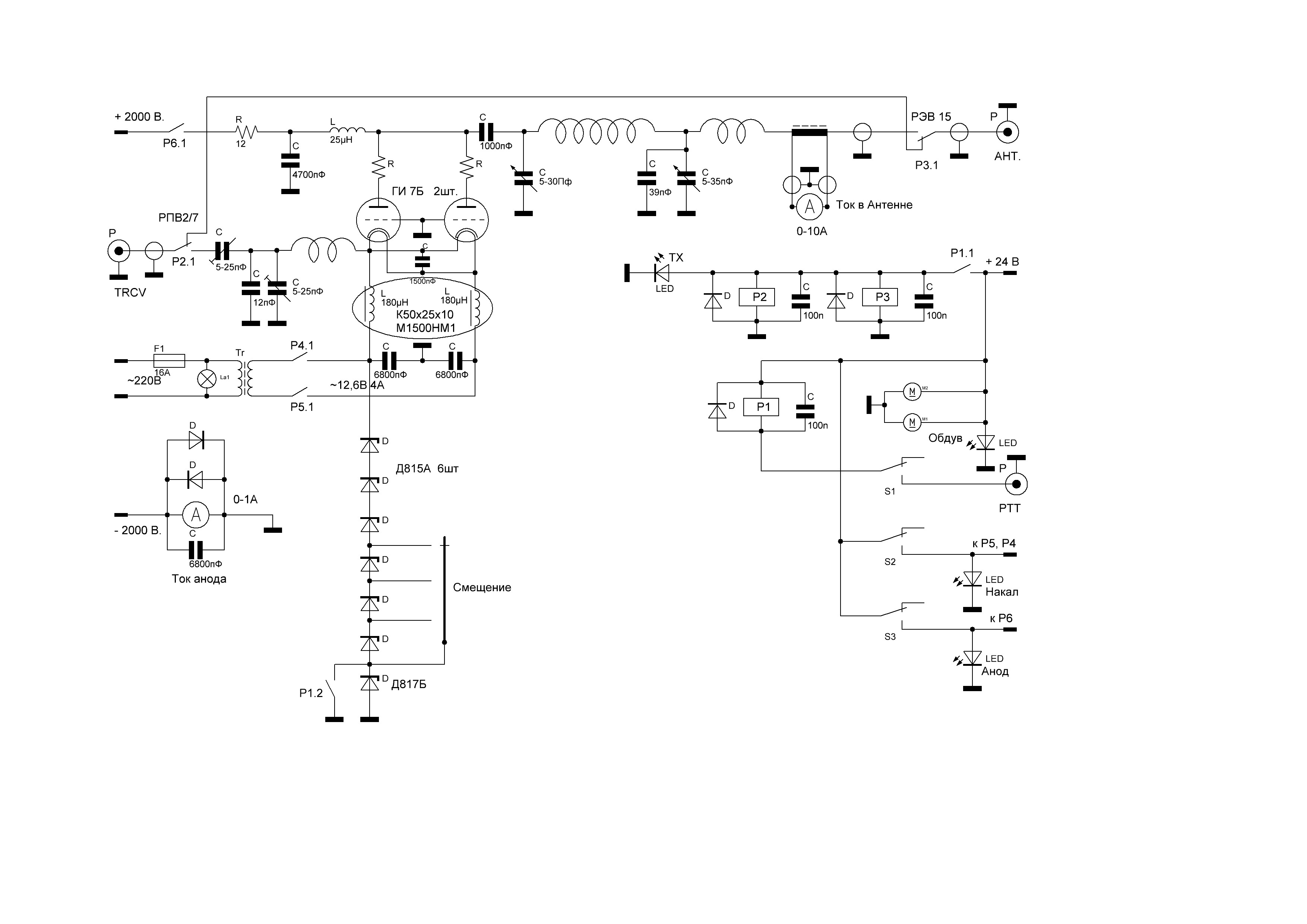

УМ на двух ГИ 7Б однодиапазонный на 50 мГц. Анодное 1800 Вольт под нагрузкой, ток в резонансе 0,65А. мощность возбуждения 50 Вт.,  на эквиваленте 690 Вт. В принципе лампы нормальные, работать можно, когда нет ни чего другого. Не дефицит, довольно бюджетные.
https://forumupload.ru/uploads/000e/73/7c/372/t327434.jpg
https://forumupload.ru/uploads/000e/73/7c/372/t746745.jpg

101

Павел UN3J написал(а):

Неделю назад отправил заказчику УМ на двух ГИ 7Б однодиапазонный на 50 мГц.

Спасибо !

Можете загрузить фото монтажа ?

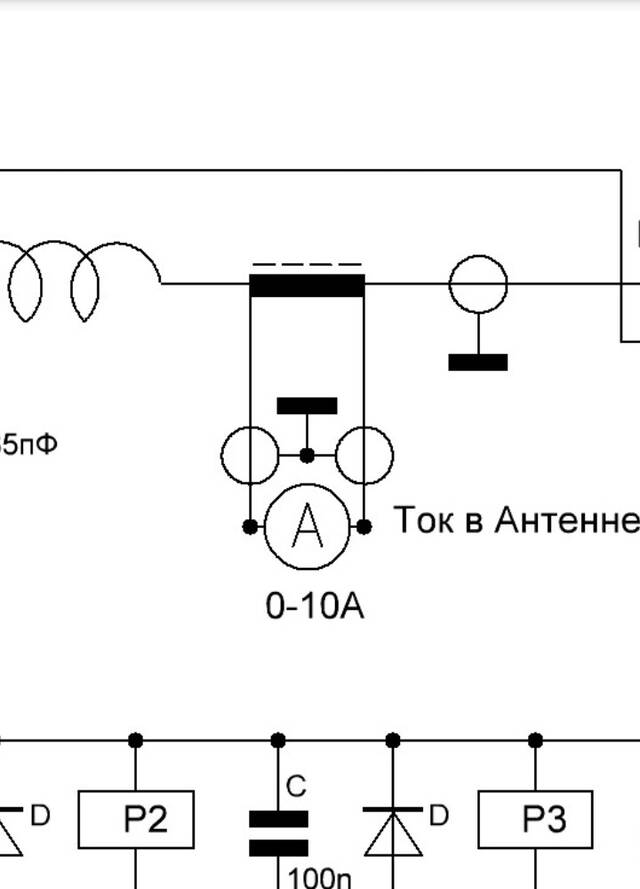

Павел, расскажите об измерителе тока в антенне

https://forumupload.ru/uploads/000e/73/7c/337/t64555.jpg

Это заводской прибор или что-то самодельное ?

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

102

P-L ВКС с такой мощностью совсем ни к чему.
Реклама на форуме не допускается.  :mad:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

103

Alex_VE3KF написал(а):

P-L ВКС с такой мощностью совсем ни к чему.
Реклама на форуме не допускается.

Да я и не рекламирую ни чего. PL контур сделан не из тех соображений, что мощность велика, а по той причине, что вторая гармоника попадает в диапазон ведомственного вещания и чтобы не возникло проблем я его сделал. Затраты ни какие, а польза есть. По поводу датчика тока, - да, конструкция заводская, взят трансформатор тока от Р 140, только вместо термопары сделан детектор напряжения.  Катушка трансформатора тока нагружена на резистор, с него выпрямительный диод и конденсатор на землю, далее экранированными проводами на микроамперметр с током отклонения 50 мкА. Шунтом прибора проводилась калибровка показаний, по напряжению на эквиваленте. 50 мГц уже такой диапазон, где и кольцо не совсем то и термопара врала безбожно, вот и пришлось искать приемлемый вариант. Нельзя сказать, что это абсолютно точные показания прибора, но для настройки ВКС вполне достаточно и можно с допустимой погрешностью определить выходную мощность +\- 50-60 Вт.

104

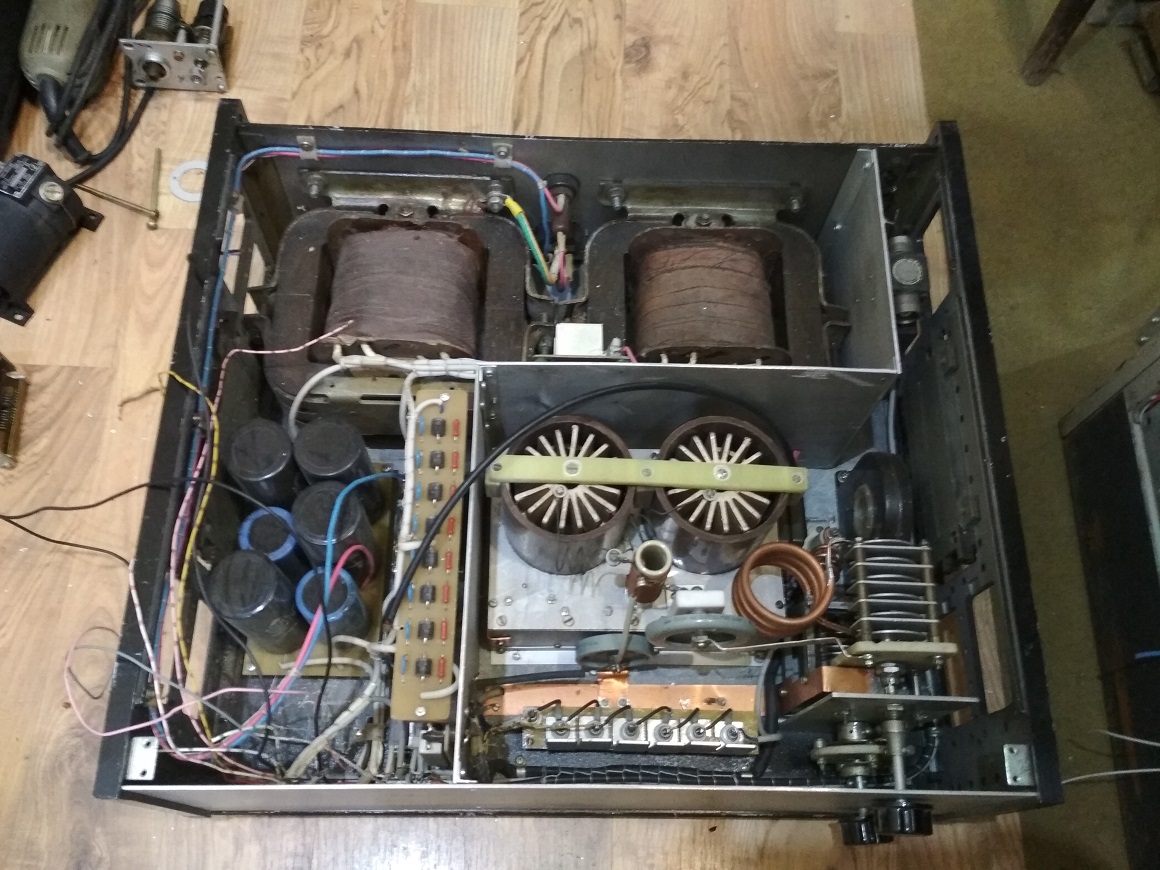

Василий, я особо монтаж не фотографировал, уж очень всё просто, но вот одно фото есть, на сколько это будет полезно, не знаю, но более нет ни чего, к сожалению.
https://forumupload.ru/uploads/000e/73/7c/372/t889676.jpg
