видно, какие токи на каждом диоде
В любом случае наглядно видно: использовать в умножителях (силовых) случайные детали - себе дороже. До поры, до времени может проскочить, но физику обмануть сложно.
И диоды и конденсаторы надо выбирать обдуманно, но никак не К50-6 из пыльного угла и Д226 последовательно-параллельно
В любом случае наглядно видно: использовать в умножителях (силовых) случайные детали - себе дороже. До поры, до времени может проскочить, но физику обмануть сложно.
И диоды и конденсаторы надо выбирать обдуманно, но никак не К50-6 из пыльного угла и Д226 последовательно-параллельно
Все верно. Диоды нужны прочные, современные. Да и электролиты тоже нужны не старые 40х450, а желательно с невысоким ESR, чтобы могли быстро заряжаться и так же быстро отдавать энергию заряда.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
А если им в параллель устанавливать керамику или пленку емкостью примерно 1-2 мкФ?
им в параллель устанавливать керамику или пленку емкостью примерно 1-2 мкФ?
Чему в параллель?
Диодам?
10А10 и им подобным это совершенно не нужно.
Электролитам?
Там керамика к месту, но зачем такие емкости огромные?
Там надо подчистить то, что пролезло после анодного дросселя и его кондера. Тот маленький, но высокочастотный остаток, который (ВЧ) так не любят электролиты.
И в данном случае в параллель электролитам умножителя 10Н вполне достаточно.
- Триста!!!
- Не.. Мало!!!!!
- Ваша цена?
- Триста тридцать!
- Согласен!
- Каждому!!!
И в данном случае в параллель электролитам умножителя 10Н вполне достаточно.
Самое первое, что нужно учесть - минимизация длины соединения анодный дроссель - выход БТР. На этот проводник не должно наводиться много ВЧ, поэтому высокое до дросселя следует прокладывать по шасси и коротким проводником с подходящей надежное изоляцией, у которой должен быть запас электропрочности как минимум 1,5 раза а лучше 2.
Второе это конечно нужны блокирующие емкости после анодного дросселя. Если используется анодный антипрострельный резистор, то образованный им RC фильтр, уже будет фильтровать ВЧ.
Кондеры конечно не нужны 1 мкФ, достаточно универсального 0,01 мкФ.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Alex_VE3KF
Александр добрый день. Могли бы Вы смоделировать в RFSimm или другом моделировщике симметричный умножитель на 8.
Нужен ток порядка 0,9-1,0а.

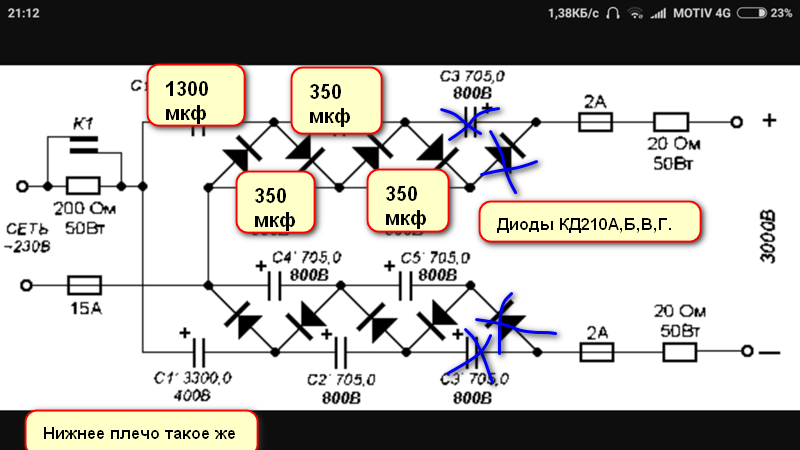

[url=https://forumupload.ru/uploads/000e/73/7c/118/266976.png]
Нужен ток порядка 0,9-1,0а.
Работать будет, но с просадкой при нагрузке.
Нужны емкости 3000 мкФ и 650 мкФ.
Соберите сначала на макетке и испытайте под нагрузкой.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
симметричный умножитель на 8.
Эта схема давно встречалась. Кто-то из Германии выложил еще и с фото монтажа, с конкретным числом кондеров в ступени.. Вроде для ГУ-80 БП делался.
Вроде для ГУ-80 БП делался.
Да вроде бы для ГУ-43Б это. 3 кВ и 1 А подводится к аноду 3 кВт, это как раз впору для ГУ43Б. Для ГУ80 такой ток - перебор.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Саша, там две рогатки автор запускал.
Помню, что батареи конденсаторов у него конкретные получились
Спасибо всем ответившим. Умножитель на 10 для ГУ-43Б я знаю.
Меня интересовала модель именно симметричного умножителя на 8, чтобы посмотреть варианты значения емкостей в зависимости от тока нагрузки. А потом уже делать макет.
