Я думаю, если напряжение слишком падает, то бесполезно что делать. Напряжение неизбежно будет падать.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

Да схема не плохая. Как раз комбинированная. Известно что коэфф-т стабилизации стабилизатора параллельного типа меньше чем у последовательного. И если их применить вместе, будет добавка по коэфф-ту стабилизации, в сумме.. На 100 ма настраивается ток отсечки (защиты) в схеме. Т.е. реальный ток сетки будет менее (меньше) 100 ма...
Йонас, а вы проверяли ЛАТРом как держит напряжение +320в эта схема, интересно? До какого нижнего порога напряжения сети держит?

Отредактировано R0SBD (2020-11-18 05:12:37)

Имеется в виду пост 391?

Подпись автора

Jonas_LY1O http://www.qrz.lt/ly1o/

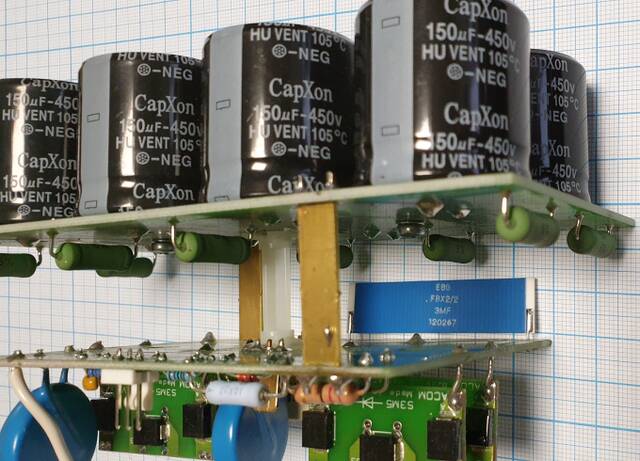

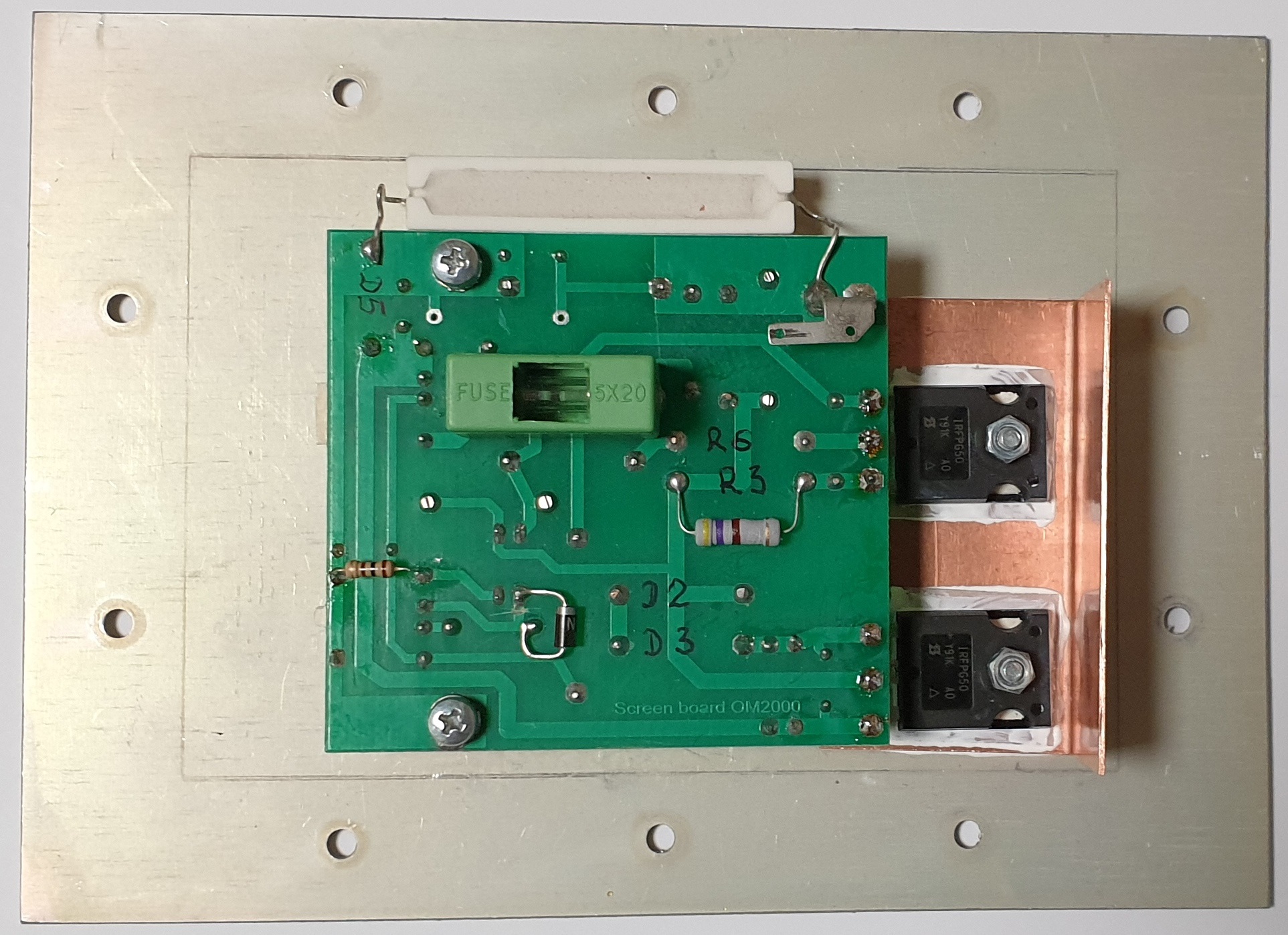

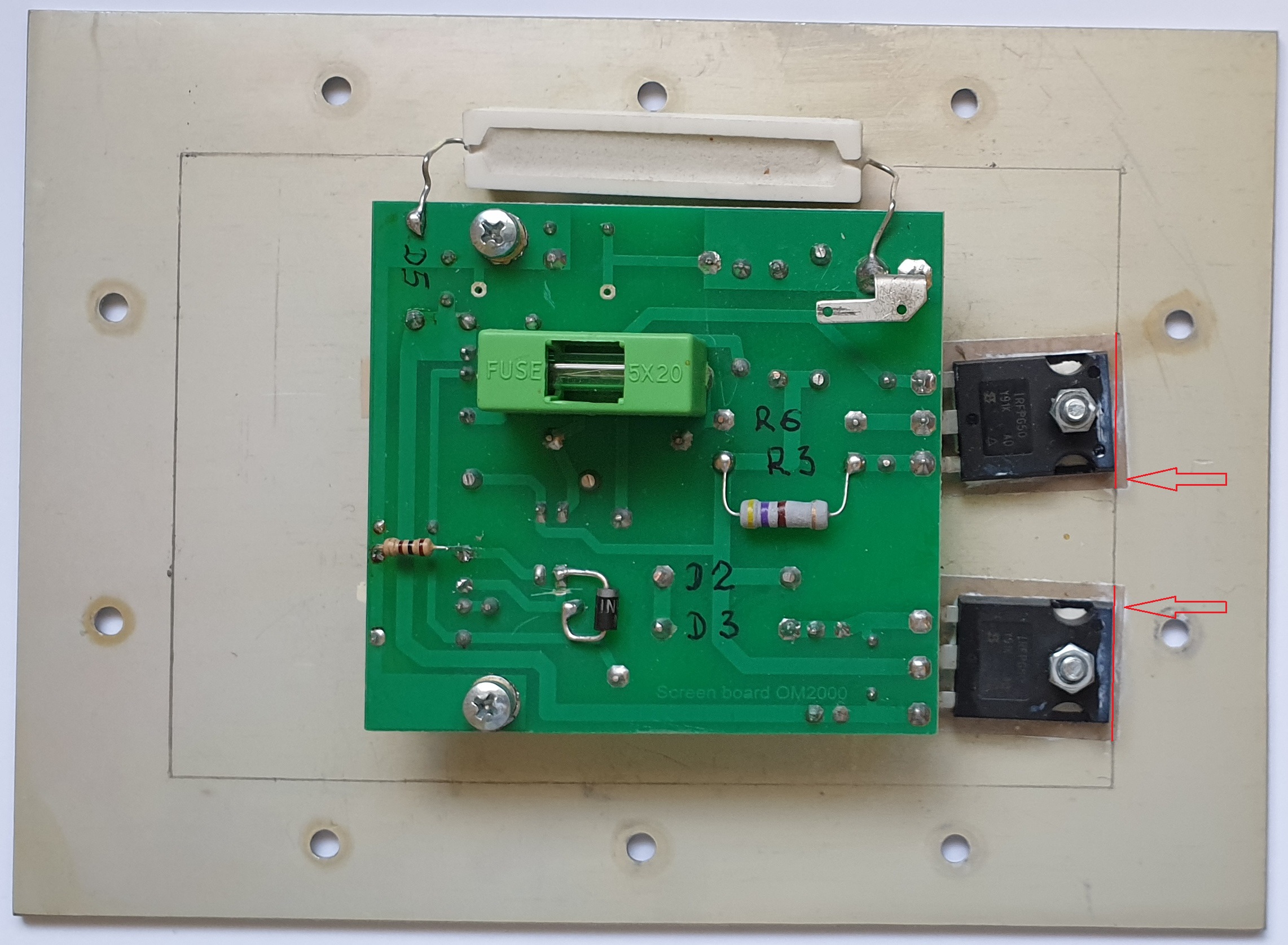

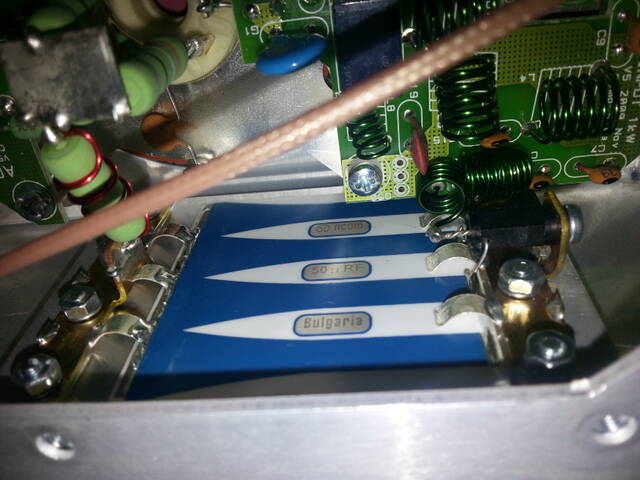

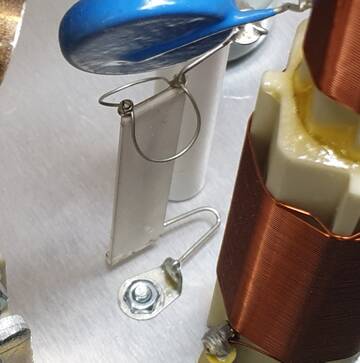

Нет латра. Проверял только нагрузкой, подбирал ограничение тока резистором R3 и уменьшил ток через стабилитроны. Держит хорошо до тока 80 мА + 20 мА через резистор R5 а дальше наступает ограничение. Работает как защита при токе 80 мА. ОМ power влепил стабилизатор настроенный для двух FU-728F видимо, ток через транзистор Т1 уменьшал до 100 мА потому что он перегрелся. Случайно нашел и истинную причину перегрева, край слюденой прокладки мешал тепловому контакту при креплении, пришлось переделать. И это в усилке за приличные деньги...
До переделки

После переделки

Отредактировано Jonas_LY1O (2020-11-19 12:31:16)

Подпись автора

Jonas_LY1O http://www.qrz.lt/ly1o/

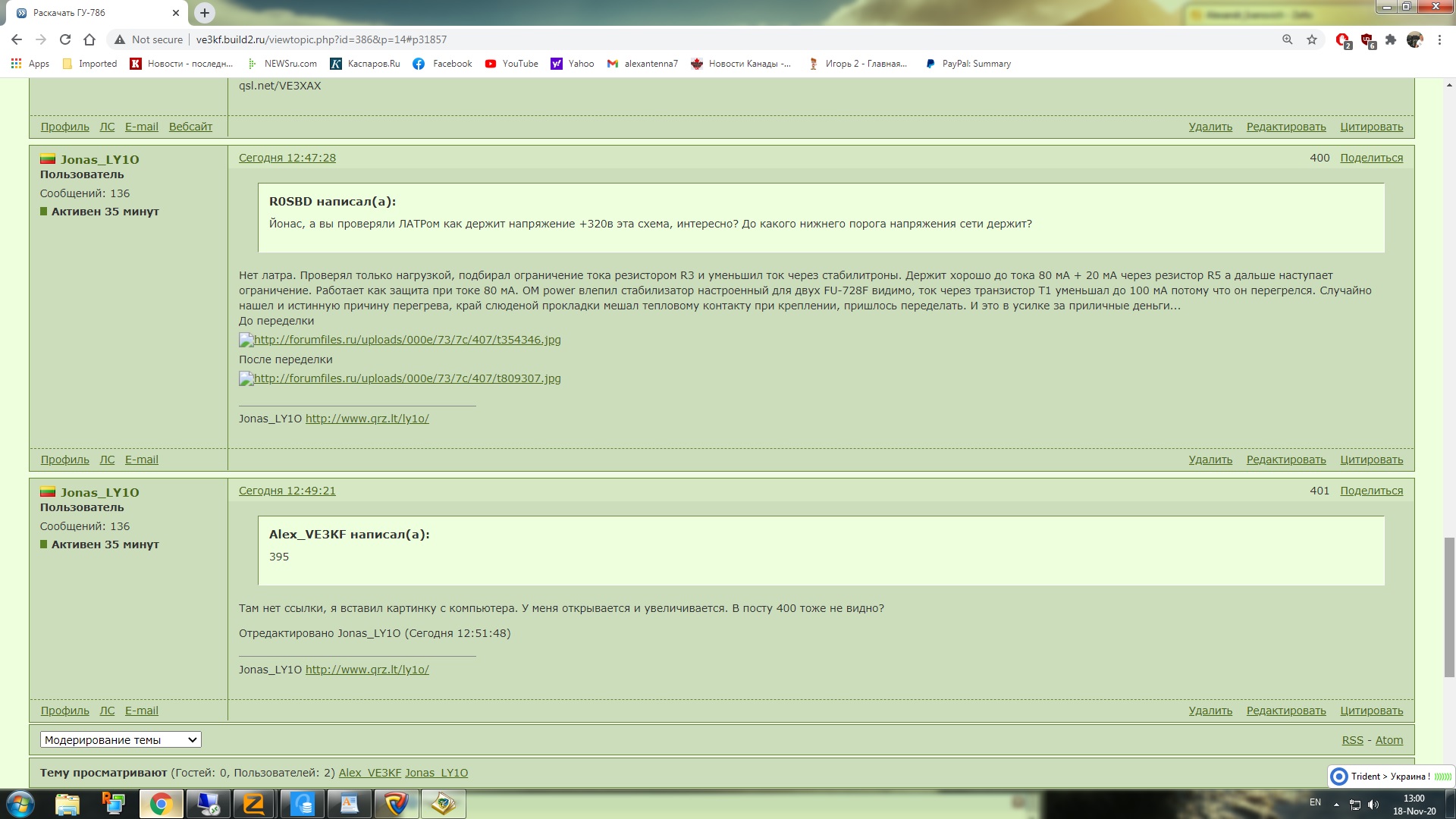

Вот что я вижу. Не открывается. Это ссылка а не графический файл.
А нужно чтобы было как в посте 387.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

Саша, у тебя проблема.

Правильно. Это ссылка на файл, а миниатюра у тебя не отображается.
Значит?
Или блокировщик рекламы рубит миниатюру, считая ее рекламой или кеш браузера чудит.

У меня все видно.
Да и корректность вложения просмотрел - все ОК.
Пробуй другой браузер/другой комп.. хоть телефон.

Сейчас зашел на форум, и все видно нормально, ничего не изменял. Чудеса прям..глючит форум у меня. Блокировщик рекламы работает то нормально, графику видно, то почему то вдруг блокирует её. Отключил на форум.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

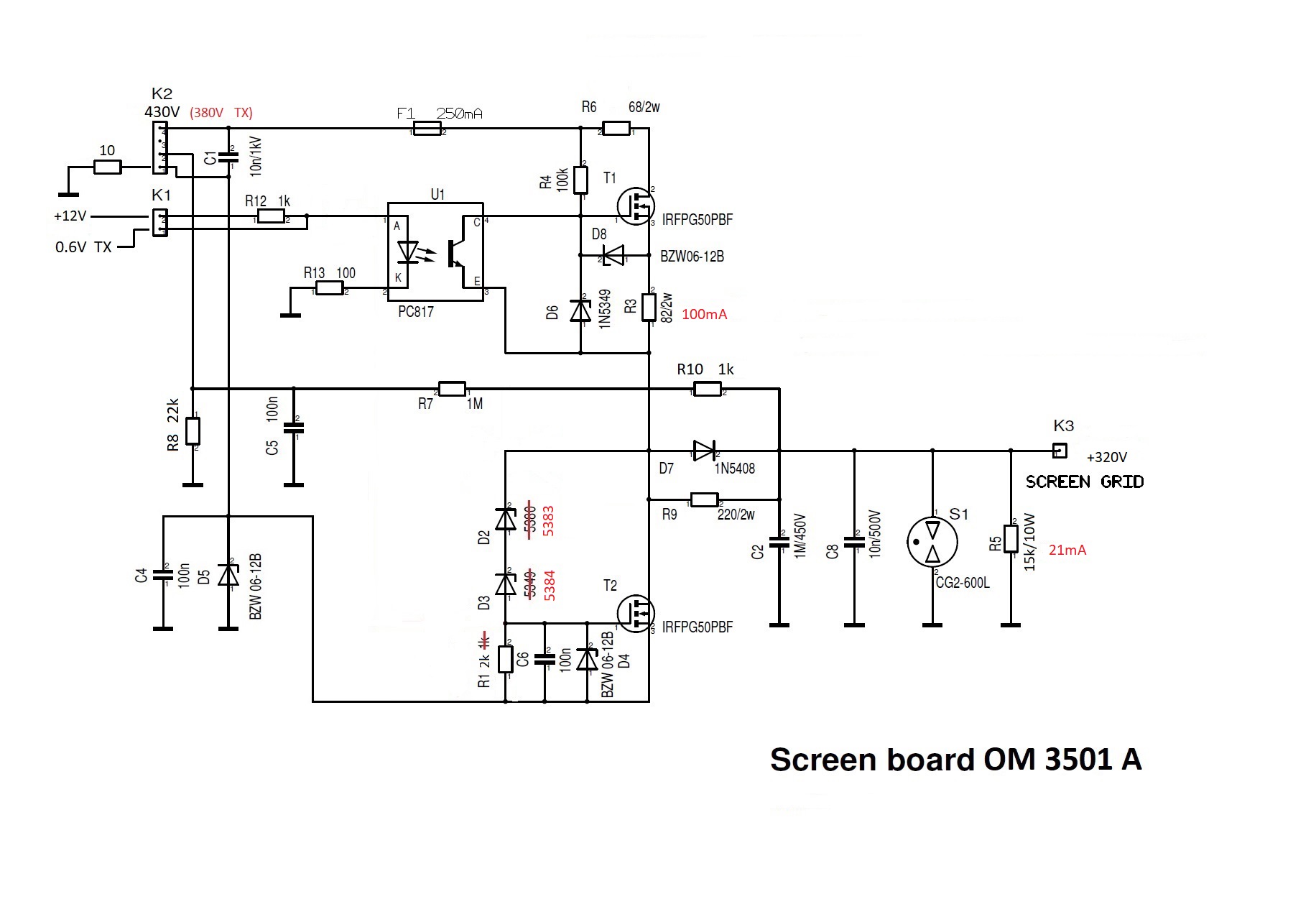

Jonas, эта схема от OM3501 ещё хороша тем что нет таких больших резисторов как у g3sek. У меня получилось R14=250ом, R12=820 ом (по схеме g3sek, взял заведомо меньше, для запаса по регулировкам, по расчетам резисторы ещё больше получаются (по номиналам)), все резисторы по 100 ватт (правда китайские такие 4 штуки по 25 ватт, надо будет их на радиатор садить , греются), а в этой схеме максимум это R3 и R6 и их номиналы 68, 82 ома (и всего 2 ватта). Т2 так вообще без баластного резистора включен. Схема подкупает. Где вы раньше были? Я уже собрал и настроил g3sek, лень теперь по новой новую схему делать. Буду пока использовать свою..
Дмитрий - это делитель напряжения, скорее всего идет на индикатор и показывает напряжение экранной сетки , как раз на выходе стаба... Вы не всю цепочку нарисовали, от R7 влево идет R8 (22к) и на корпус, с R8 идет провод на 2 контакт разъема К2...
PS Кстати, пока смотрел как к китайским резисторам радиатор приделать, наткнулся на такие резисторы, прикольные: http://www.borabun.ru/ksr150.html

Отредактировано R0SBD (2020-11-19 02:20:02)

R8, R7, R10 это делитель в цепи измерения, напряжение с делителя поступает на аналоговый вход процессора. А два резистора дизайнер наверняка предусмотрел для простоты подборки.

Подпись автора

Jonas_LY1O http://www.qrz.lt/ly1o/

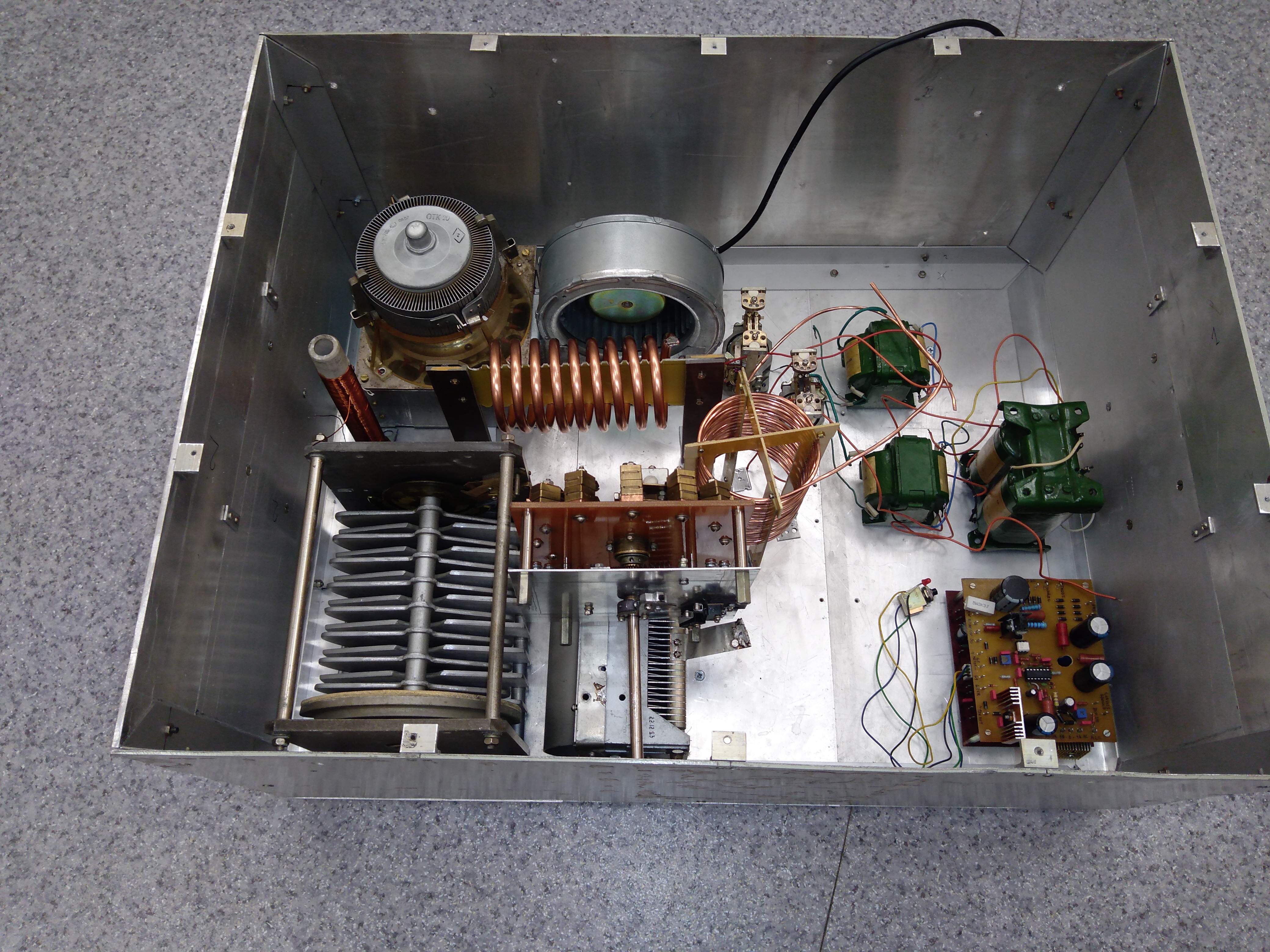

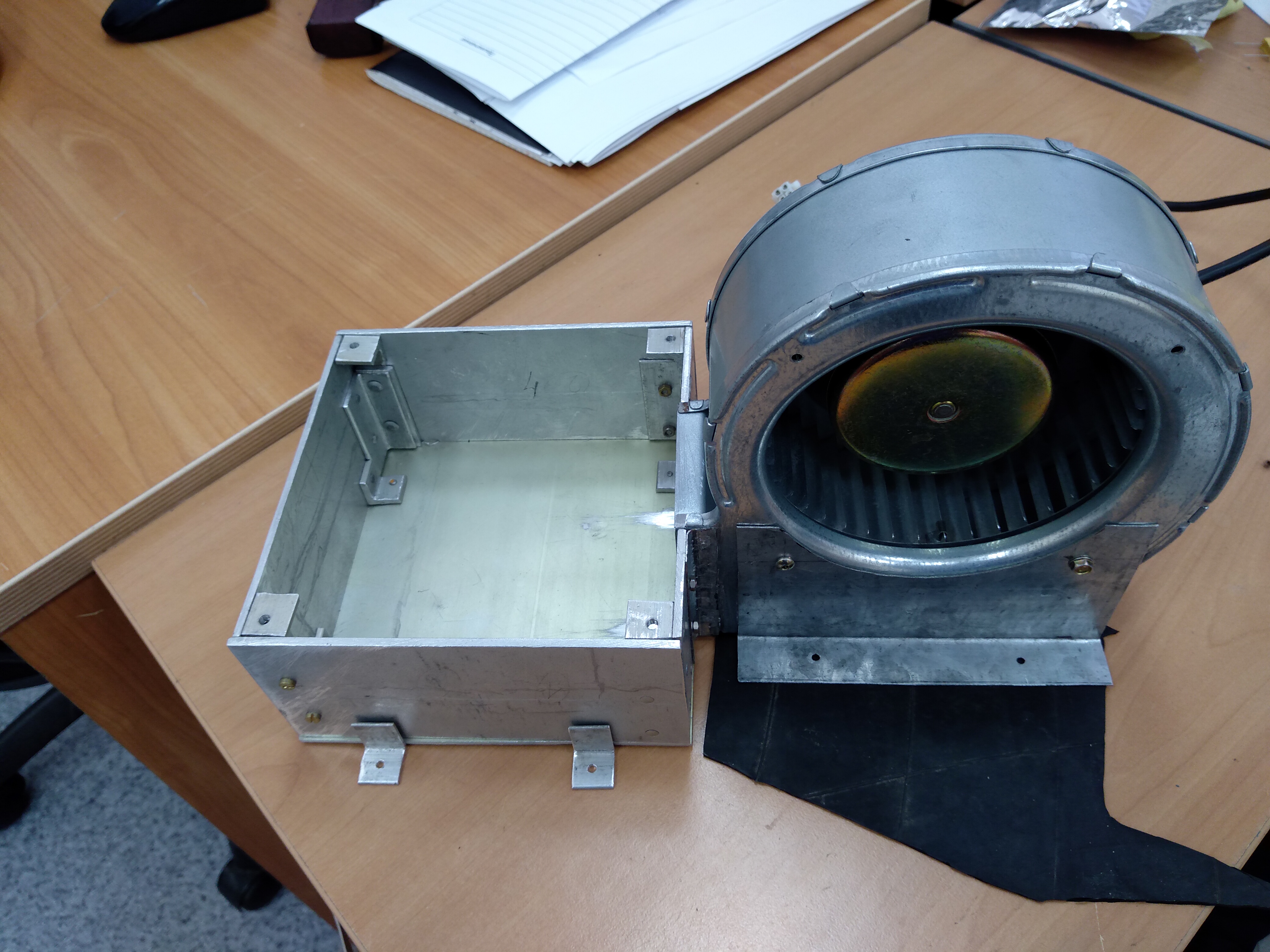

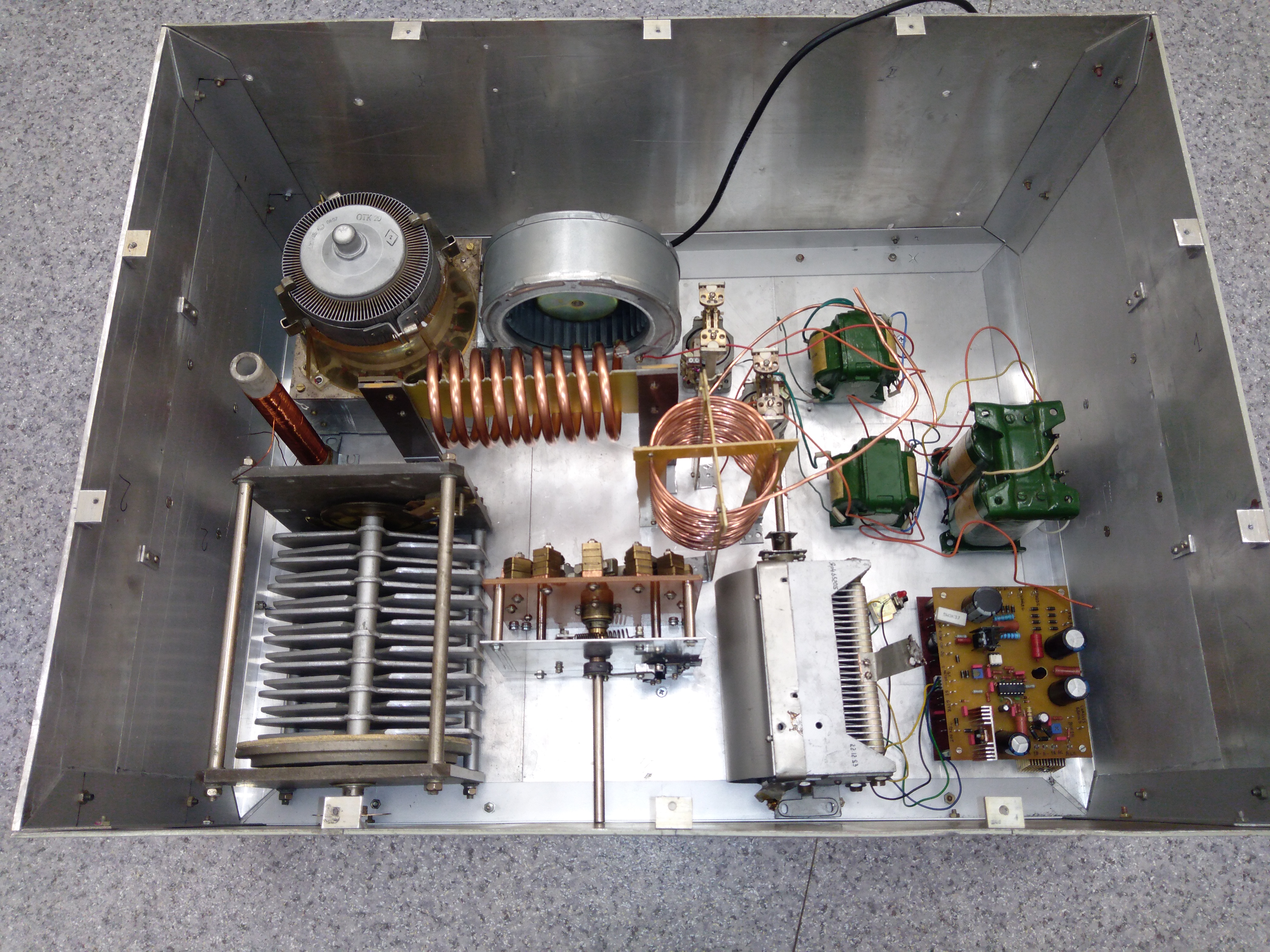

Встал вопрос, как правильно сделать резиновую прокладку под крепление турбины и ламповой панельки к шасси. Или же разместить резиновую прокладку только под турбину, как на фото, либо поместить резину под турбину и ламповую коробку вместе? Не будет ли в последнем случае "микрофонного эффекта" ? И не будет ли вредна эта вибрация от турбины для внутренностей лампы? Склоняюсь к первому варианту, когда резина ставится только под турбину, сама же ламповая коробка ставится на уголки на шасси жестко, без резиновых прокладок.. Кто что скажет по сему поводу?

Отредактировано R0SBD (2020-12-27 21:40:30)

У меня отсек жестко на шасси закреплен  ,а сама турбина через резину прикручена и воздуховод тоже через резину.
Болты крепления турбины имеют резиновые шайбы ,и они не затянуты до упора ,а подтянуты и законтрены
Вибраций нет,слышно только шум воздуха через ребра радиатора,от этого уже никуда не денешься)

Ламповую коробку естественно жестко на корпус а турбину через прокладку, так делает ACOM в своих усилителях. При смене турбины на более мощную в ОМ Power я сделал так же. Подробности здесь. До переделки турбина была закреплена к ламповой коробке на резиновой прокладке, болты крепления были без резиновых прокладок.

Подпись автора

Jonas_LY1O http://www.qrz.lt/ly1o/

Спасибо за замечание, в таблице было написано "Мощность на аноде от допустимой %" - я уточнил, теперь там написано "Мощность рассеиваемая анодом от допустимой %" и она равна 2,5 кВт по паспорту. Писать в кВт не было желания на официальном сайте  . Лампа при токе покоя 0,5А и 0,85А остается в классе АВ и КПД при максимальной выходной мощности различается не значительно +- 1%. Тут как не смотри а при увеличении тока покоя с 0,5А до 0,85А 1 кВт уходит в тепло. Еще хуже если усилитель работает при выходной мощности 1 кВт - в тепло пойдет более 2 кВт - вот это и будет рядом с классом А.
