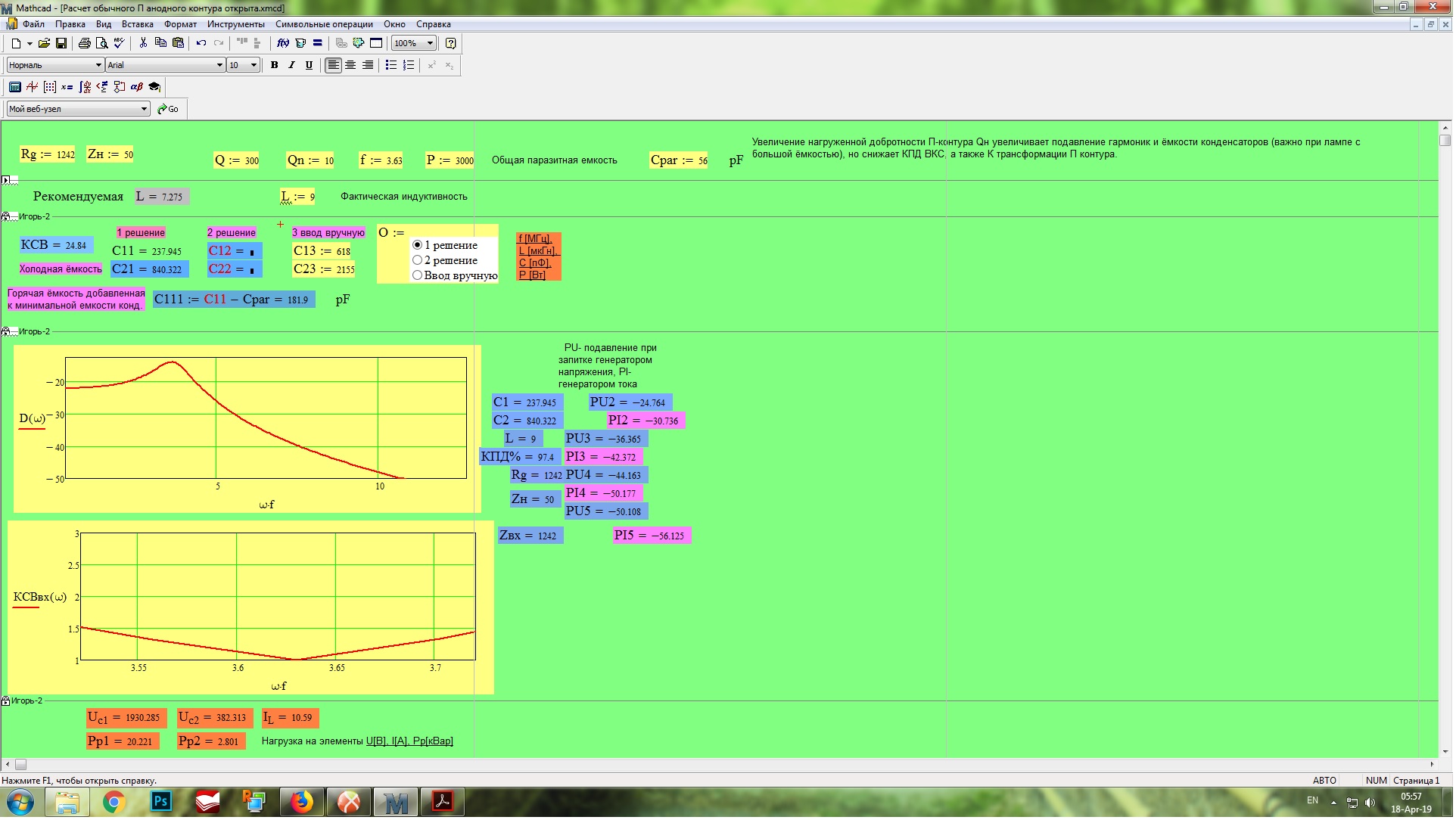

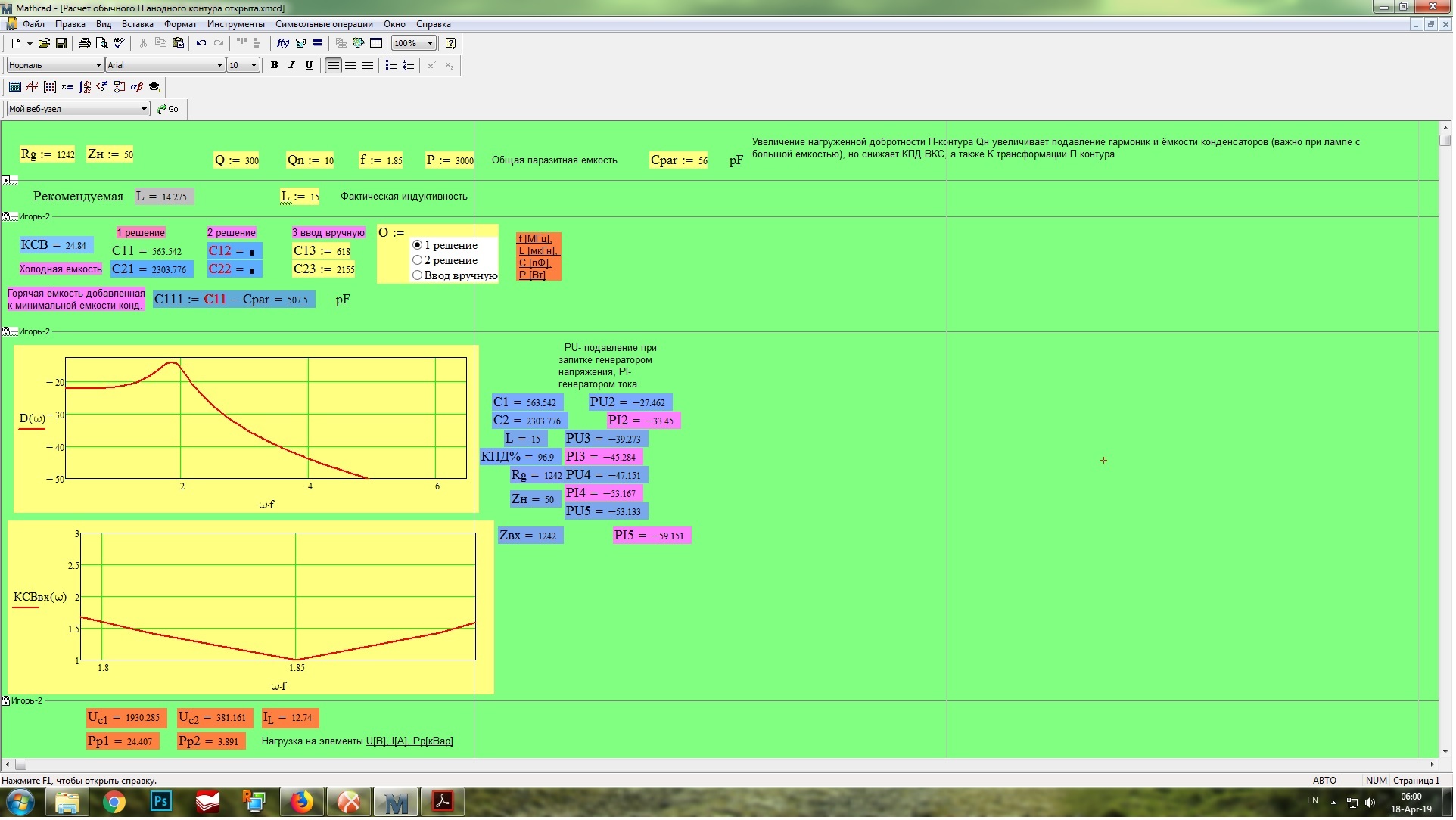

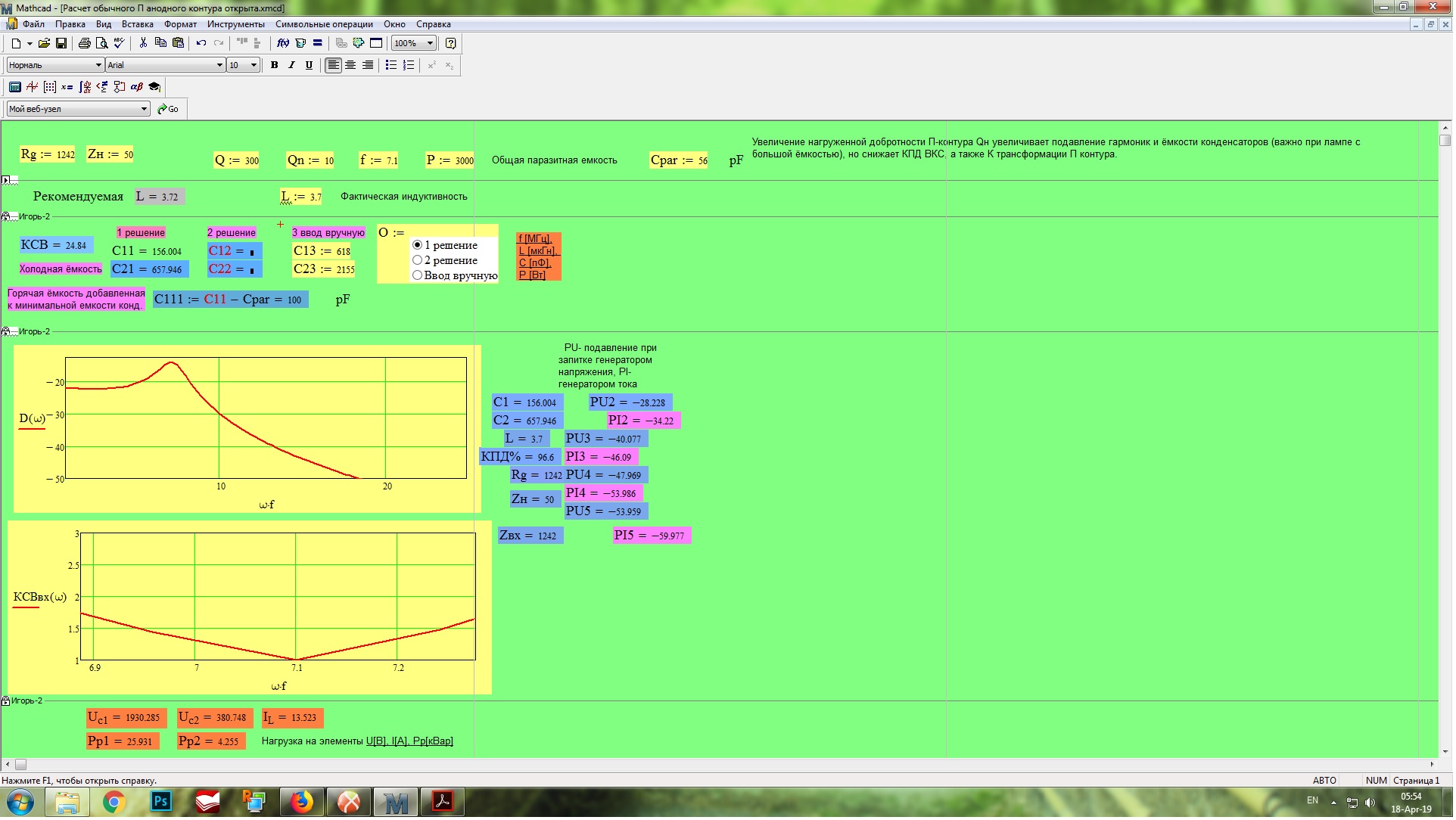

Да нет этих расчетов. Поэтому загрузил со своего компа, сохраненные.. Хватит 3 НЧ диапазона, или надо всё?

Меня смутила информация у немца, у него вообще катушка 20 мкгн, в описании он указал: http://www.dc9dz.de/en/katana5k.html
"Output network Inductor: 20 uH, Caps: 250 pF var. + 390 pF fixed / 1000 pF var. + 1 nF fixed"

Всем привет! Сегодня в 4 утра занимался усилителем. По советам VE3KF снизил напряжение на экранной сетке до 300 вольт, убрал дроссель в управляющей сетке и поставил за. Есть него резистор на 1 ком, реле коммутации не трогал. Включил усилитель и сразу все преобразилось! Исчез подвозбуд, лампа стала значительно труднее раскачиваться и раскачка до мощности 3 кВт составила 50 ватт, исчезла хрипота в сигнале! Спасибо VE3KF за отличные советы по настройке усилителя! Подписался на Ваш канал в Ютюбе и с удовольствием смотрю!

Александр Иванович, доброго времени суток!

Недавно приобрел усилитель производства UY7MM (SK) на двух ГУ 78Б, выполненный на базе Р140. Столкнулся с таким моментом до 7 МГц согласование по входу хорошее КСВ 1, выше от 14 МГц начинает расти КСВ по входу. На 28 МГц в телефонном участке даже тюнер не справляется. Трансивер SunSDR2 DX. Не хочется насиловать его выходной каскад. Я понял, что не первый владелец усилителя, и до меня кто-то повозился во входном ФНЧ. Пообщавшись с Евгением (ПЖ) изготовил фильтр по его схеме, но как он и говорил на 28 эта схема не работает (на выходе получается максимально 1 кВт). КСВ на всех диапазонах стал 1. Евгений в своих конструкциях на двух лампах на 28 одну отключает. Что посоветуете?

73! Алексей RC6U

Как может сказаться индуктивность анодного дросселя на расчетные величины П-контура ВКС. Планируемый дроссель у меня имеет индуктивность 100 мкгн, схема - параллельное питание п-контура. Скрины расчетов п-контура в посте 483 ?

Отредактировано R0SBD (2022-02-25 02:53:32)

Что то не могу определиться. Реле входа рп2/7 будет стоять внутри лампового бокса. Сигнал включения на передачу, ртт, +27 вольт заводить в этот бокс через проходной конденсатор 3300 пф или же просто проходной проводник в керамике, без емкости. Есть возможность и так и так сделать. Как правильнее?

Отредактировано R0SBD (2022-03-03 03:00:18)

Из собственного: НИКАКОЙ разницы в этом нет.

"Аналогично!" (с) Братья-пилоты

При холодной настройке П-контура ВКС на диапазоне 24-28 мгц получилось примерно 2 витка катушки (медная трубка 8 мм диаметром, расстояние между витками 7мм, диаметр катушки 60мм). Думаю нагруженная добротность около 18-20 получилась. Пойдет так, или попробовать ещё сделать отвод горячего КПЕ не сразу после разделительного конденсатора, а скажем после 0,5-1 витка катушки? Что скажете?

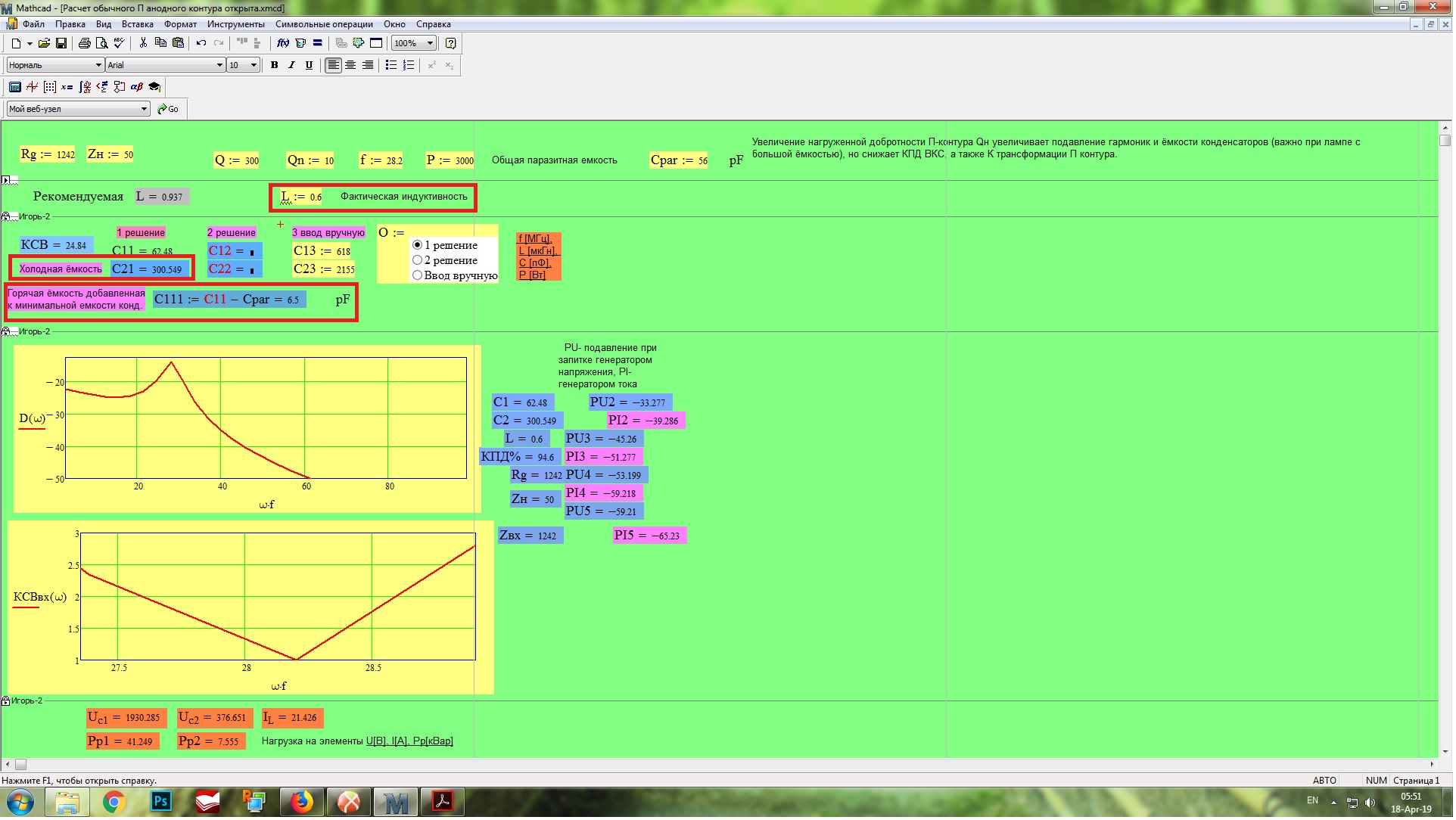

Расчет был такой:

Отредактировано R0SBD (2022-03-16 21:09:00)

Удалось сделать нормальную нагруженную добротность на 24-28 мгц сместив отвод горячего КПЕ на 2,3 витка, считая от начала катушки , или по другому - от анодного разделительного конденсатора. Все диапазоны остальные влезли, но цена такого включения горячего КПЕ - диапазон 160 метров строится с существующими номиналами ВКС только от 1,81 мгц до 1,928мгц... не до конца , не до 2 мгц...

Отредактировано R0SBD (2022-03-17 07:40:13)

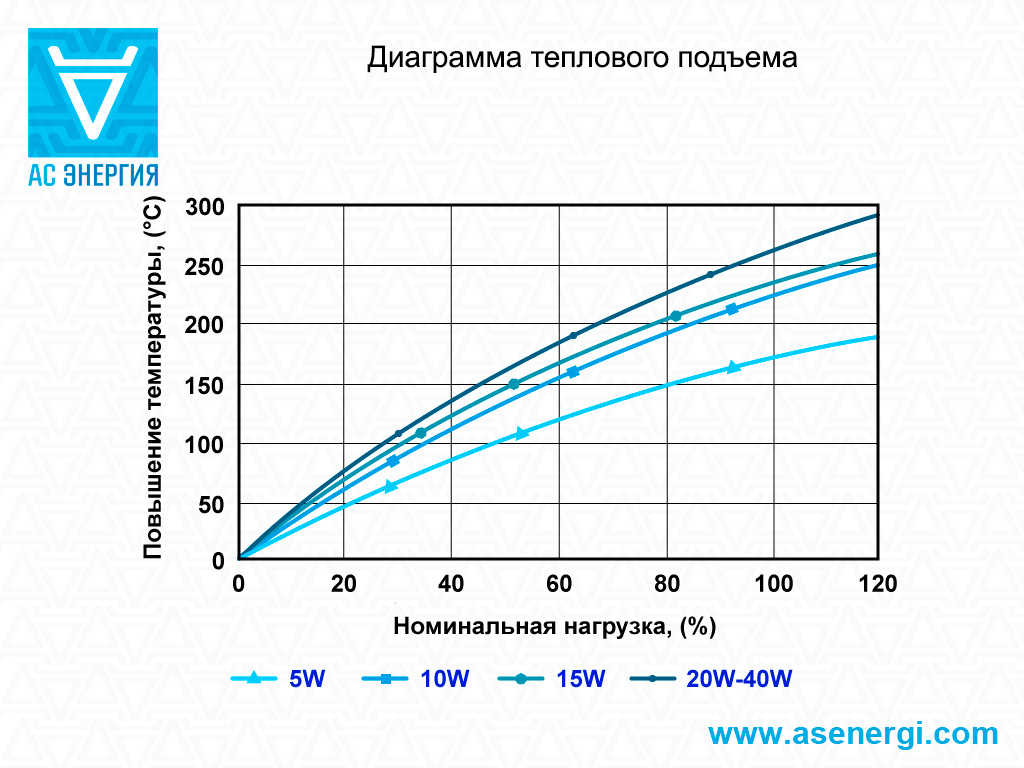

Кстати вопрос. Такие керамические резисторы: https://asenergi.com/catalog/rezistory- … ntnyy.html Они есть и 20вт и 10 вт. Требуют ли они размещения на радиаторах, или они в своем виде , без доп. радиаторов, держат заявленную мощность?

Отредактировано R0SBD (2022-03-17 21:52:19)

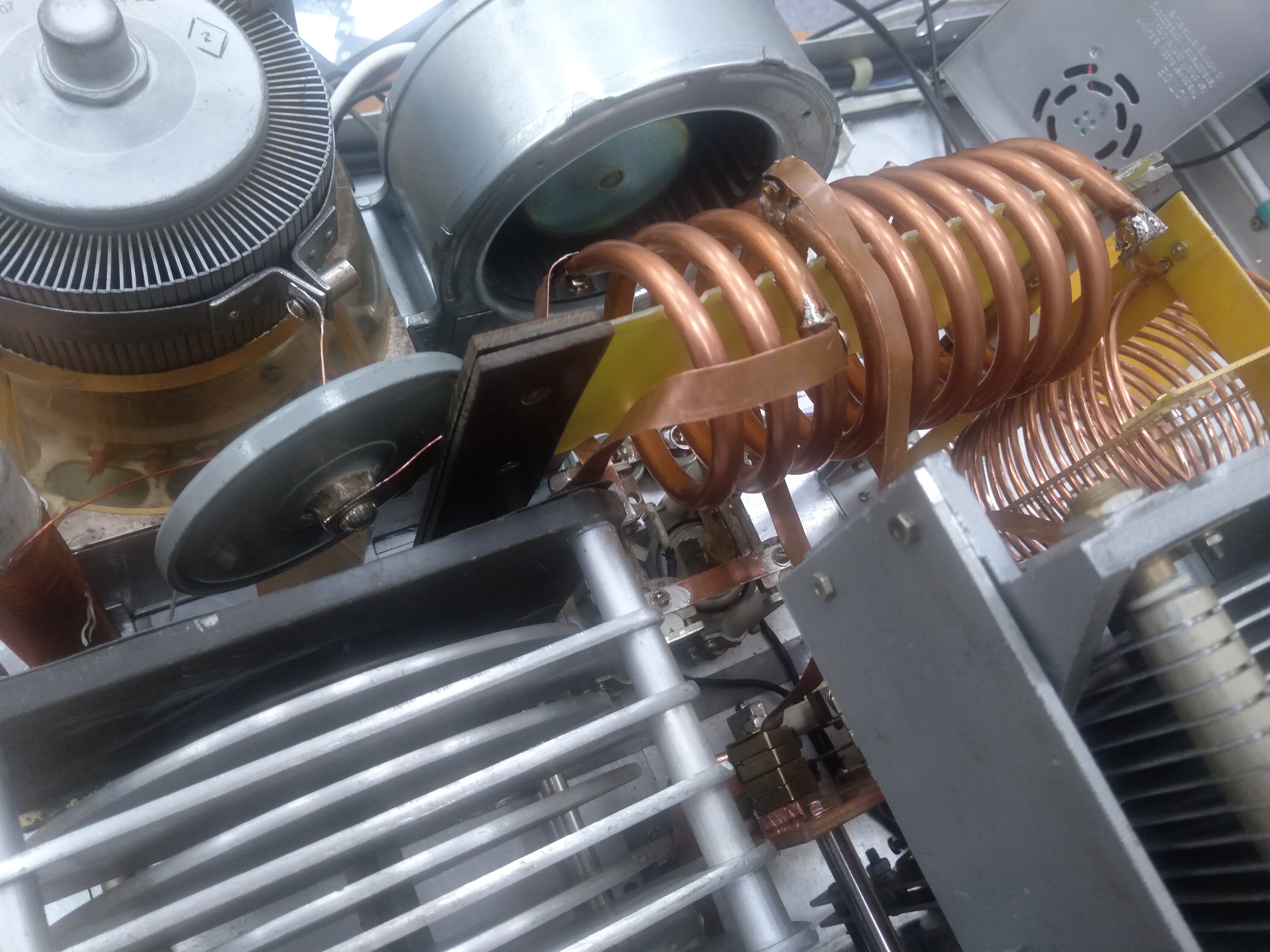

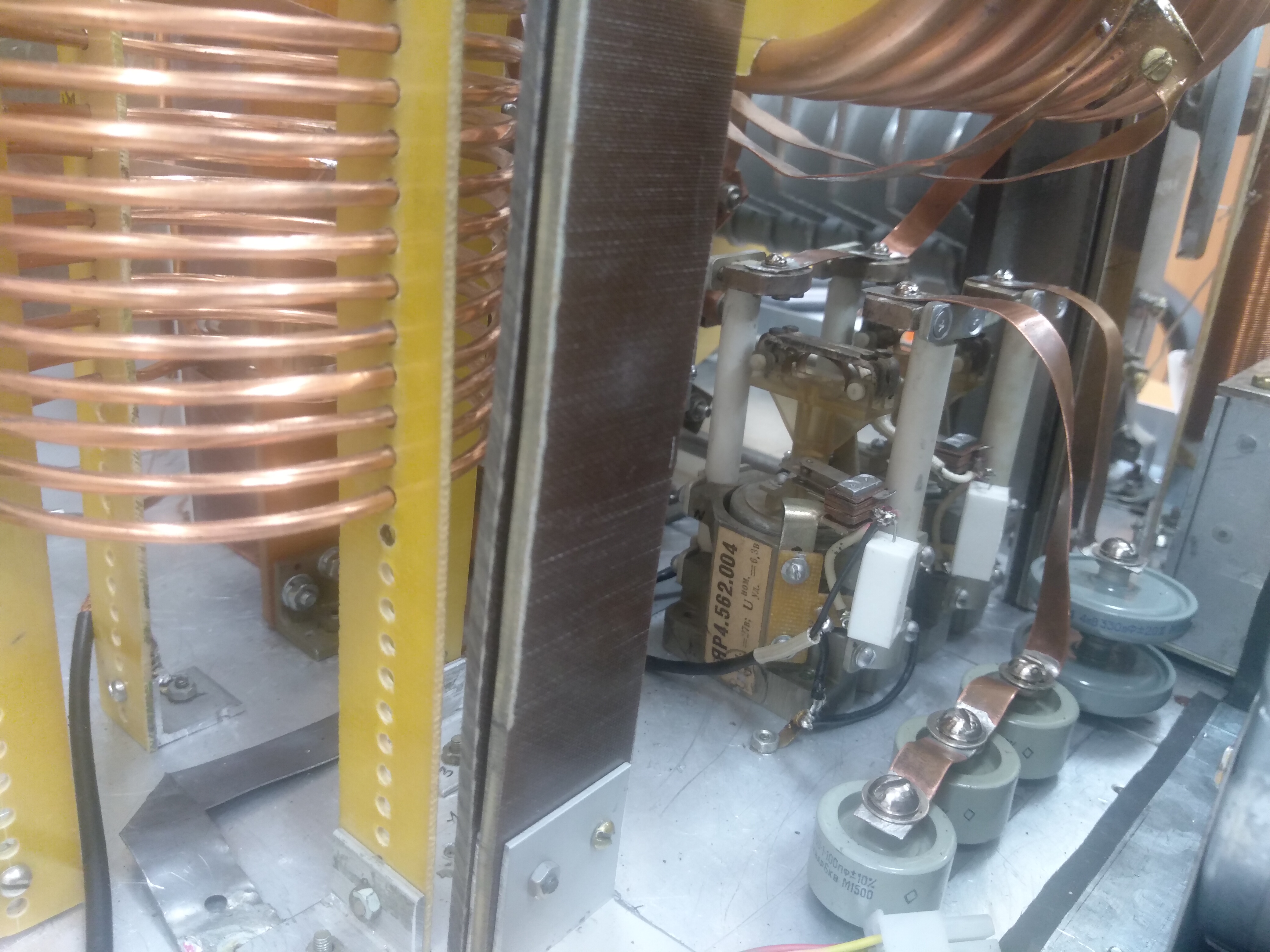

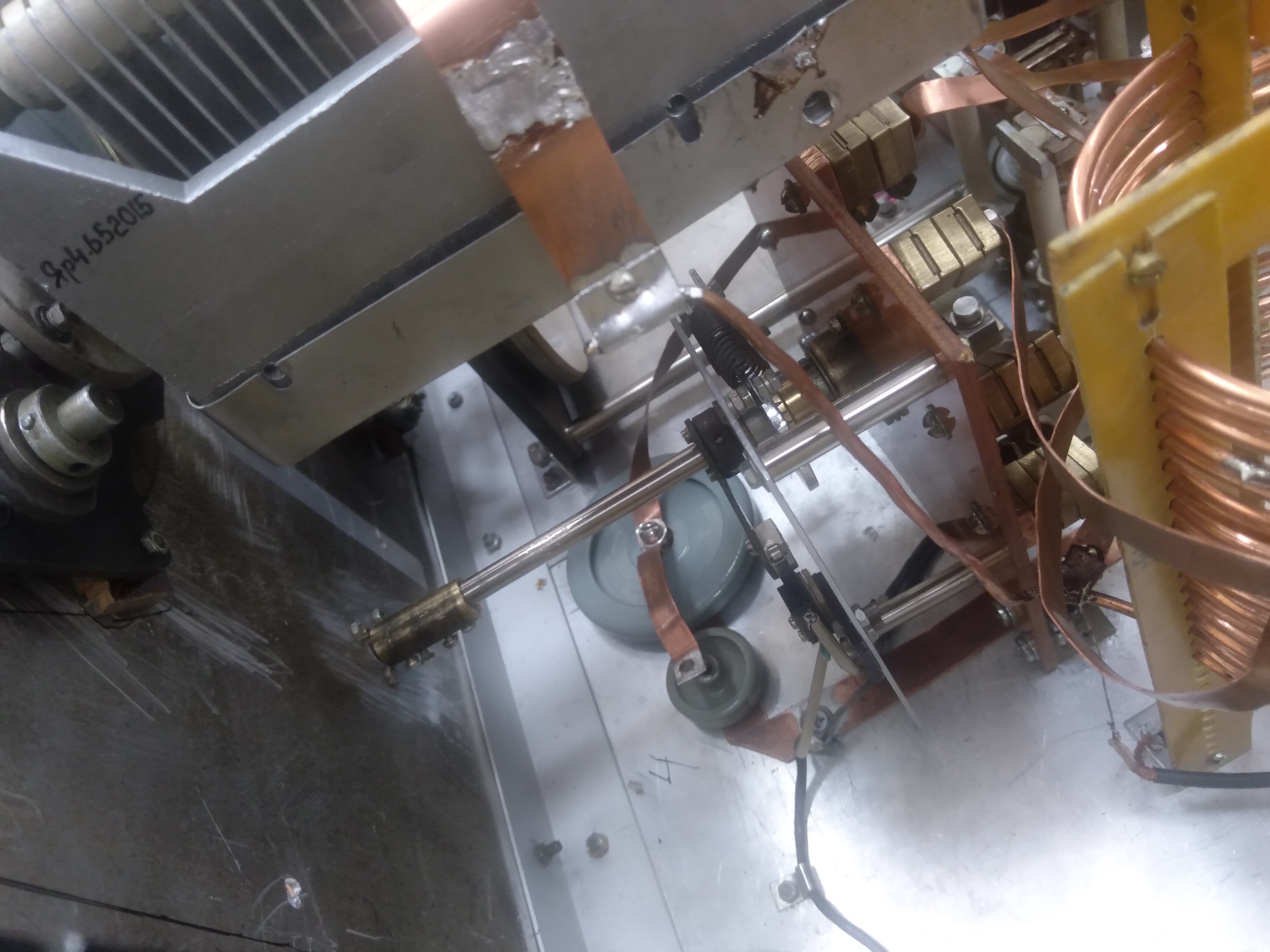

Немного фото.

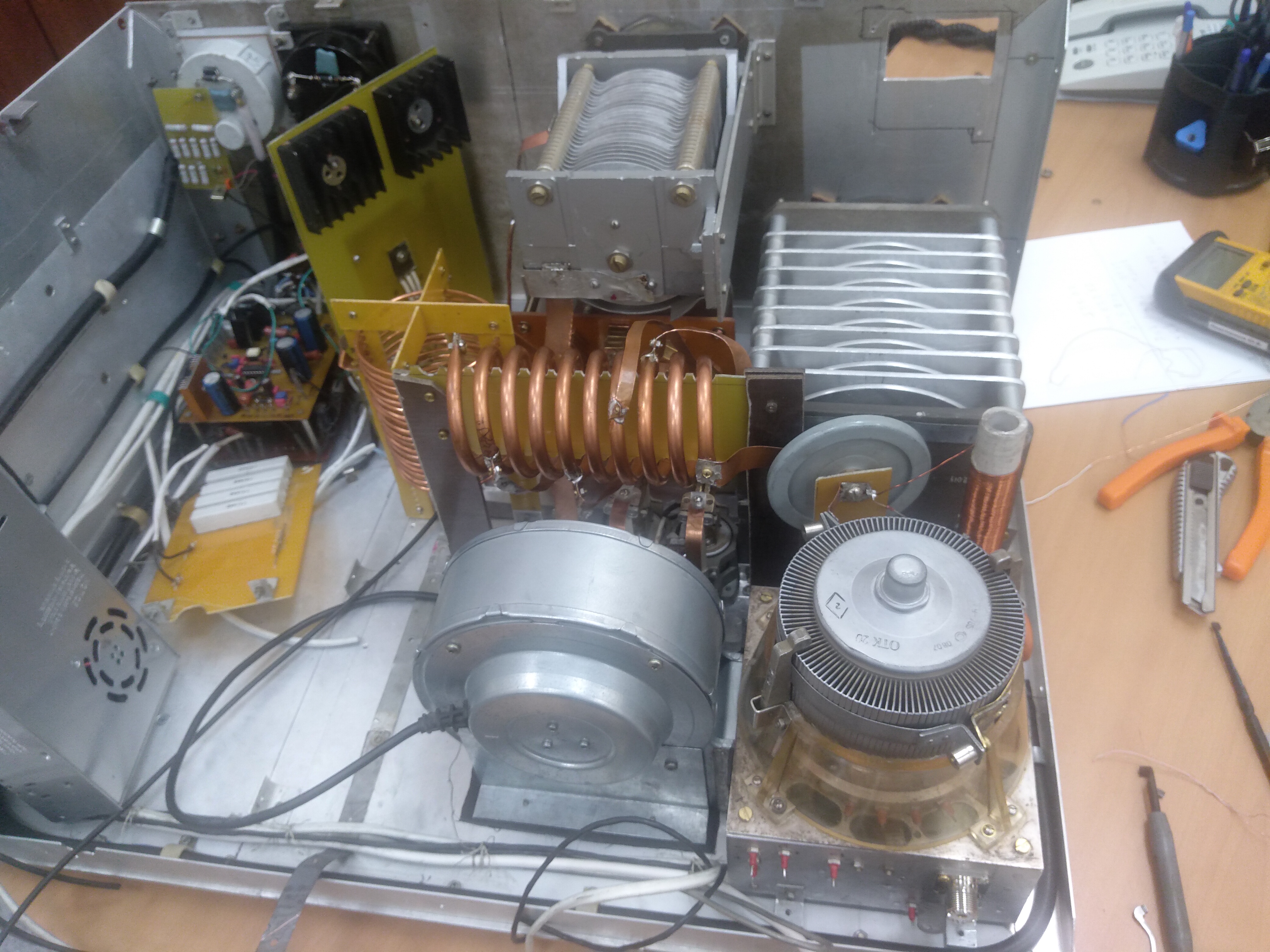

Корпус есть естественно, это сняты две боковые стенки для удобства монтажа. Монтаж ещё не закончен, видны же неприпаянные концы проводов, я надеюсь. Видно над большим КПЕ отверстие, это отверстие под прибор индикатора выхода, место для его экранировки есть. Основные измерительные приборы стоят в левой части корпуса , на общем фото это видно, это  ток анода, ток 1 и 2 сеток. Здесь же платы стабилизаторов питания двух сеток. Этот отсек отделен дюралевой перегородкой от секции ВКС. Перегородка пока не установлена, для удобства монтажа, но она вымеряна и сделана. Слева будет стоять трансформатор питания сеток и импульсный блок питания  27 в для питания автоматики и накала лампы. Так что все продумано. Везде использована медная шина и для земли и для дополнительных подстегиваемых конденсаторов, и везде латунный крепеж.
Ps Ну и усилитель скорее всего будет стоять метрах в 2-х от оператора, в стороне.

Отредактировано R0SBD (2022-03-21 08:48:19)

Так лучше.
