обсуждаемая тут лампа ГУ-78Б
Ну вот и наглядное пособие для merwik1 Лучше один раз увидеть...
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Ну вот и наглядное пособие
Смотрим дальше. Увеличиваем раскачку с 40 до 45 Вт.
Диапазон 3,6 мГц.
М...да посмотрел просадку высокое падает на 500 в. а в сети на 15в.
Отредактировано Евгений (2013-12-24 04:39:48)
RN7T ex UA6GV, RA6FOA
Резко вырос ток 2-й сетки. У автора немного другой режим, на сетке 312 В вместо 350.
Просадка большая по сети отсюда и анодное падает, и сеточное наверняка тоже, следует питать как минимум от 2 фаз.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
сеточное наверняка тоже,
НЕт .экранное напряжение очень стабильно.
RN7T ex UA6GV, RA6FOA
экранное напряжение очень стабильно.
Экранное, как правило, стабилизируют.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Экранное, как правило, стабилизируют.
Так и выполнено.
RN7T ex UA6GV, RA6FOA
Неплохая схема у словенца, да и мощность 3,8 квт получает. Стабилизаторы управляющей и экранных сеток - параллельного типа, простые на одном транзисторе. Пишет что есть защита управляющей и экранных сеток. Экранная сетка зачищенна только лампочкой 15 ватт 220 вольт. Не густо, управляющая вообще не увидел на схеме чем зачищенна. Если напряжение анода превышается - отключается напряжение с экранной сетки, хм, а не лучше ли было сделать защиту по превышению тока анода, при превышении тока снимаем напряжение с экранной сетки, а не по напряжению анода? Ссылка: http://sv8je.blogspot.com/2009/07/4kw-h … by_26.html Отдельно схема: http://1.bp.blogspot.com/-Vn50eI9rIA8/U … LINEAR.jpg
Отредактировано R0SBD (2019-12-27 05:58:56)
Неплохая схема у словенца, да и мощность 3,8 квт получает. Стабилизаторы управляющей и экранных сеток - параллельного типа, простые на одном транзисторе. Пишет что есть защита управляющей и экранных сеток. Экранная сетка зачищенна только лампочкой 15 ватт 220 вольт. Не густо, управляющая вообще не увидел на схеме чем зачищенна. Если напряжение анода превышается - отключается напряжение с экранной сетки, хм, а не лучше ли было сделать защиту по превышению тока анода, при превышении тока снимаем напряжение с экранной сетки, а не по напряжению анода? Ссылка: http://sv8je.blogspot.com/2009/07/4kw-h … by_26.html Отдельно схема: http://1.bp.blogspot.com/-Vn50eI9rIA8/U … LINEAR.jpg
Отредактировано R0SBD (Сегодня 11:58:56)
Какой-же он словенец? Натуральный грек- SV8.
А по схеме, как-раз в теме по 2хГУ43б её и обсуждали. Усилители мощности на ГУ-43Б .
Да, PA0FRI схемы красиво малюет.. народ прямо без изменений себе в блоги их скатывает. Этот даже на автора сослаться "забыл".
Если напряжение анода превышается - отключается напряжение с экранной сетки,
Совсем не так. Экранное включается только при наличии анодного. Не будет анодного и не включится экранное.
Сделано все правильно у грека. Оба стаба параллельные.
Ошибок я не нашел.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
А по схеме, как-раз в теме по 2хГУ43б её и обсуждали.
Вы меня извините, но в упор не увидел там обсуждения именно этой схемы...
Сообщение 72. Эта схема с сайта PA0FRI.
У меня такой вопрос, вот в схеме грека и в этой схеме на 2-х гу-43б: Усилители мощности на ГУ-43Б стоит лампочка 15 ватт 220 вольт - в цепи питания стаба экранной сетки, как предохранитель, как бареттер? Можно ли в качестве таковой использовать галогенновую лампочку , светодиодную? Или только обычную вольфрамовую?
Отредактировано R0SBD (2020-01-09 03:24:22)
как бареттер? Можно ли в качестве таковой использовать галогенновую лампочку , светодиодную? Или только обычную вольфрамовую?
Бареттер.
Только обычную с нитью накала лапу. Какая светодиодная? Это что, стеб?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Есть зиповские блоки переключения доп. емкостей от УСС Р-140. Кто-либо делал из подобных блоков (они на керамике), переключатели отводов п-контура ВКС. И если да, то каким образом. Там главная беда, что сами по себе они не имеют фиксирующего коромысла с пружиной, наподобие как например в том же переключателе пгкн-11, т.е. сами по себе вращаются свободно - без фиксации. Видимо в родном блоке усс они крутятся двигателями от БМЗ. Не видел, не могу сказать. Ну или что-то можно придумать самодельное?
Отредактировано R0SBD (2020-01-09 20:27:53)
Бареттер.
Только обычную с нитью накала лампу
Я понял так , что галогеновая тоже пойдет, просто она компактнее чем обычная лампочка...
галогеновая тоже пойдет, просто она компактнее чем обычная лампочка...
Никогда не пробовал сам, но видимо пойдет
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

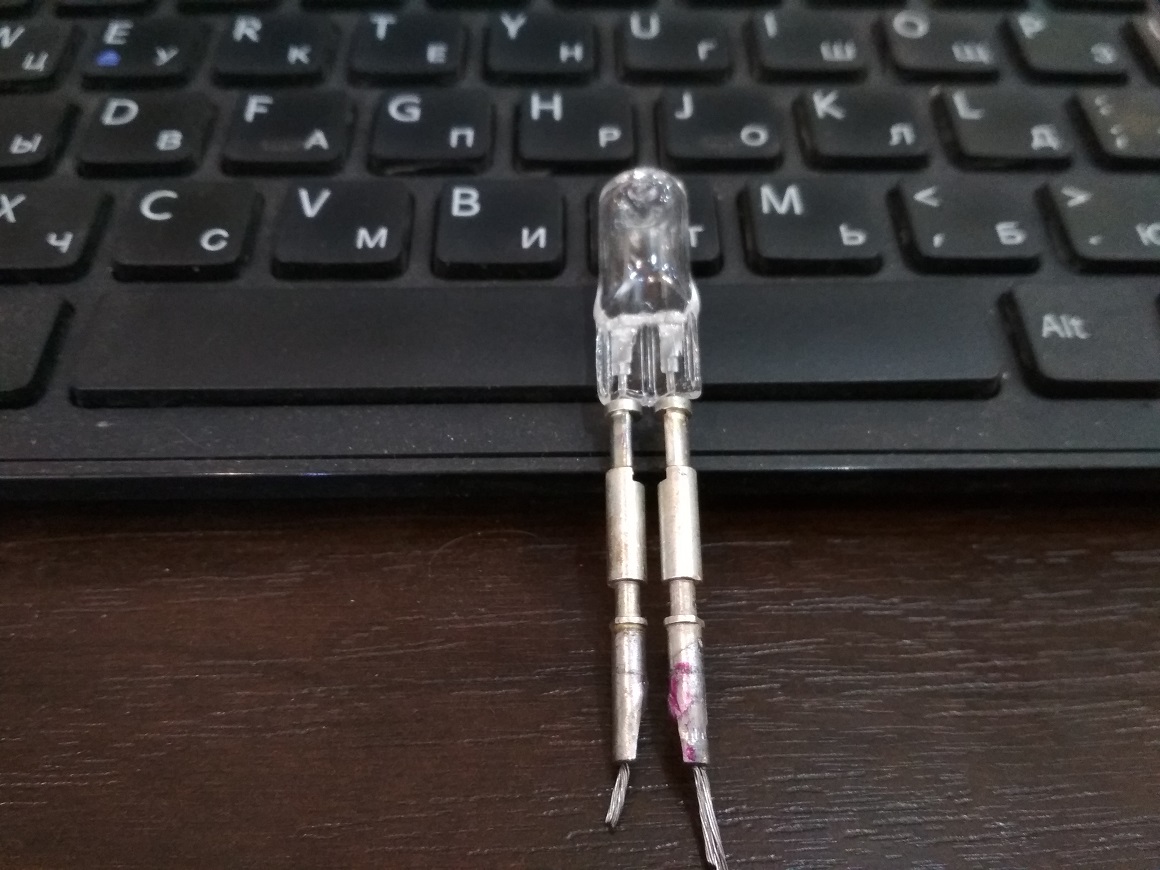

У меня в стабилизаторе на двух ГУ 43Б стоит галогенка 25Вт х 220В, для её установки использовал ломели от разъёма ШР, подходящие по диаметру ножек лампочки. Без этого её не запаяешь в плату. При нормальной работе стабилизатора, нить накала чуть розовая, если вдруг произойдёт пробой транзистора, лампочка загорается полным накалом и предотвращает выход из строя выпрямителя, специально проверял. Ломели нужно немного укоротить и обточить до нужного диаметра, для пайки в плату.
Отредактировано Павел UN3J (2020-01-10 02:00:22)
Может кто подскажет как лучше разместить коробку под лампу и улитку, смотреть начиная с этого поста : https://forum.qrz.ru/43-usiliteli-mosch … ost1648228 там мой пост номер 8539.
Отредактировано R0SBD (2020-01-15 01:03:42)
Вариант слева думаю лучше будет тем, что воздух будет забираться турбиной из внутреннего отсека УМ. Охлаждение будет не только лампы, но и ВКС и всего прочего. Но нужна перфорация по бокам УМ.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Посмотрел по ссылке и прочитал волшебное слово "оцинковка" (про корпус улитки)
Имеет смысл (если металл тонкий) снаружи оклеить вибропоглотителем. Без фанатизма, естественно.
Иногда бывают странные неприятные призвуки, которые довольно сложно локализовать: типа тембр шума ну очень раздражает. И мет. корпуса тонкие у кулерных систем иногда могут резонировать. В механическом/ акустическом смысле.
корпуса тонкие у кулерных систем иногда могут резонировать.
Согласен полностью. Особенно если турбина скоростная, 3000-4000 об/мин. Обклеить можно тонким пороллоном или пенопластом
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Спасет ли схема грека лампу от прострела: http://1.bp.blogspot.com/-Vn50eI9rIA8/UQLr_k9jTFI/AAAAAAAAAeY/N45eekm_nTM/s1600/4KW HF LINEAR.jpg Лампочка 15 вт 220 вольт в цепи питания экранной сетки? Если нет, то в свою очередь эта схема спасет ли, от g3sek: http://www.cqham.ru/pa54.htm Стою перед выбором, какую схему выбрать. Подкупает конечно от грека, как более простая... Общая стратегия, чтобы не допустить прострела, полагаю такая. Увеличиваем раскачку по входу, контролируя ток экранной сетки (и анода), при достижении скажем 80 ма более раскачку не увеличиваем. Хотя вроде при этом должна и лампочка уже свою роль играть, и начинать светиться, увеличивая своё сопротивление, и тем самым уменьшая напряжение на экранную сетку плюс стабилизация тока за счет этого, типа барретера...
Отредактировано R0SBD (2020-01-23 19:57:27)
От прострела спасет только выпонение одного условия:
Нельзя превышать предельных значений одновременно по двум и более электродам. Например напряжение по аноду и по экранной сетке. Анодное допускается превышать до 10-15%. Экранное не допускается превышать.
Ну и по анодному после БП резистор мощный примерно на 50 Ом.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Александр, вот товарищ пишет что его защита, собранная по мотивам g3sek, спасает таки от прострела: https://forum.qrz.ru/43-usiliteli-mosch … ost1651784 (пост 8690). Сгорает транзистор, но не лампа или сетка лампы. Поэтому вопрос в силе, схема с лампочкой , как у грека, спасет также как защита от g3sek или нет?
Отредактировано R0SBD (2020-01-28 22:54:56)
Поэтому вопрос в силе, схема с лампочкой , как у грека, спасет также как защита от g3sek или нет?
Транзистор может спасти, его быстродействие очень высокое, на несколько порядков выше быстродействия лампы накаливания. Поэтому лампа скорее всего не спасет, иначе бы не было схемы от G3SEK.
Лампа может спасти от относительно медленных изменений тока (например при ручной настройке ВКС), а прострел развивается за мсек. Лампа за такое время не успевает разогреться, сликом большая инерция у неё.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Транзистор может спасти, его быстродействие очень высокое, на несколько порядков выше быстродействия лампы накаливания. Поэтому лампа скорее всего не спасет, иначе бы не было схемы от G3SEK.
Так и что посоветуете, делать стабы по схеме g3sek ? Я вот полагал ,что прострел может получиться, если увеличивать раскачку, не специально, но в некоторый момент возможно будет такая раскачка , что остаточное напряжение на аноде лампы станет меньше, чем напряжение на экранной сетке, и тогда возможен прострел. И вот в таком случае, контролировать ток экранной сетки , чтобы не допускать при увеличении раскачки превышение тока экранной сетки выше 80 ма в моем случае. Т.е. контроль тока экранной сетки спасет "отца русской демократии" , я так полагал...
чтобы не допускать при увеличении раскачки превышение тока экранной сетки выше 80 ма
Я ни разу не применял схему с лампочкой.
Чтобы не превысить раскачку есть специально система ALC. Именно она спасает от перекачки, но никак не лампочка. Давно уже существуют термисторы. С положительным коэффициентом при повышении температуры сопротивление возрастает, а с отрицательным коэффициентом - уменьшается. Вот как раз первый и есть аналог лампочки. Если хотите пробуйте их применять. А лампочка это слишком архаично.
Делайте стабы от G3SEK.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
У меня в стабилизаторе на двух ГУ 43Б стоит галогенка 25Вт х 220В, для её установки использовал ломели от разъёма ШР, подходящие по диаметру ножек лампочки. Без этого её не запаяешь в плату. При нормальной работе стабилизатора, нить накала чуть розовая, если вдруг произойдёт пробой транзистора, лампочка загорается полным накалом и предотвращает выход из строя выпрямителя, специально проверял.
Павел, лампочку Вы поставили между выпрямителем и стабилизатором. Может быть её следовало поставить между стабилизатором и экранной сеткой?
UA9LT: стабилизатор тогда можно исключить. За ненадобностью. Т.к. падение напряжения на лампе сведёт на нет всю стабилизацию. Это неправильно. Лампа (или резистор) должны оставаться ДО стаба.
Да, всё правильно, лампа стоит именно там, где нужно. Я сейчас в новом УМ думаю поставить ещё две или три лампочки, включенные последовательно, в качестве нагрузки стабилизатора, в замен резистору 22 кОм. На мой взгляд, это несколько лучше, чем иметь нагревающийся резистор, да и подгрузить стабилизатор будет не лишним. В этом случае разгружается транзистор и на нём выделяется меньше мощности в тепло.
