Гармоники любого сигнала и RF и звуковых частот присутствуют в любом сигнале, хоть он ограничен, или не ограничен. Чтобы убедиться в этом, можно разложить любой линейный сигнал, чисто синусоидальный в ряд Фурье и вы увидите, сколько гармоник содержит спектр такого сигнала.
Просто ограничение сигнала в микр. ус-ле увеличивает уровень гармоник за счет искажения сигнала, из-за компрессии сигнала, но гармоники они всегда есть в любом сигнале.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

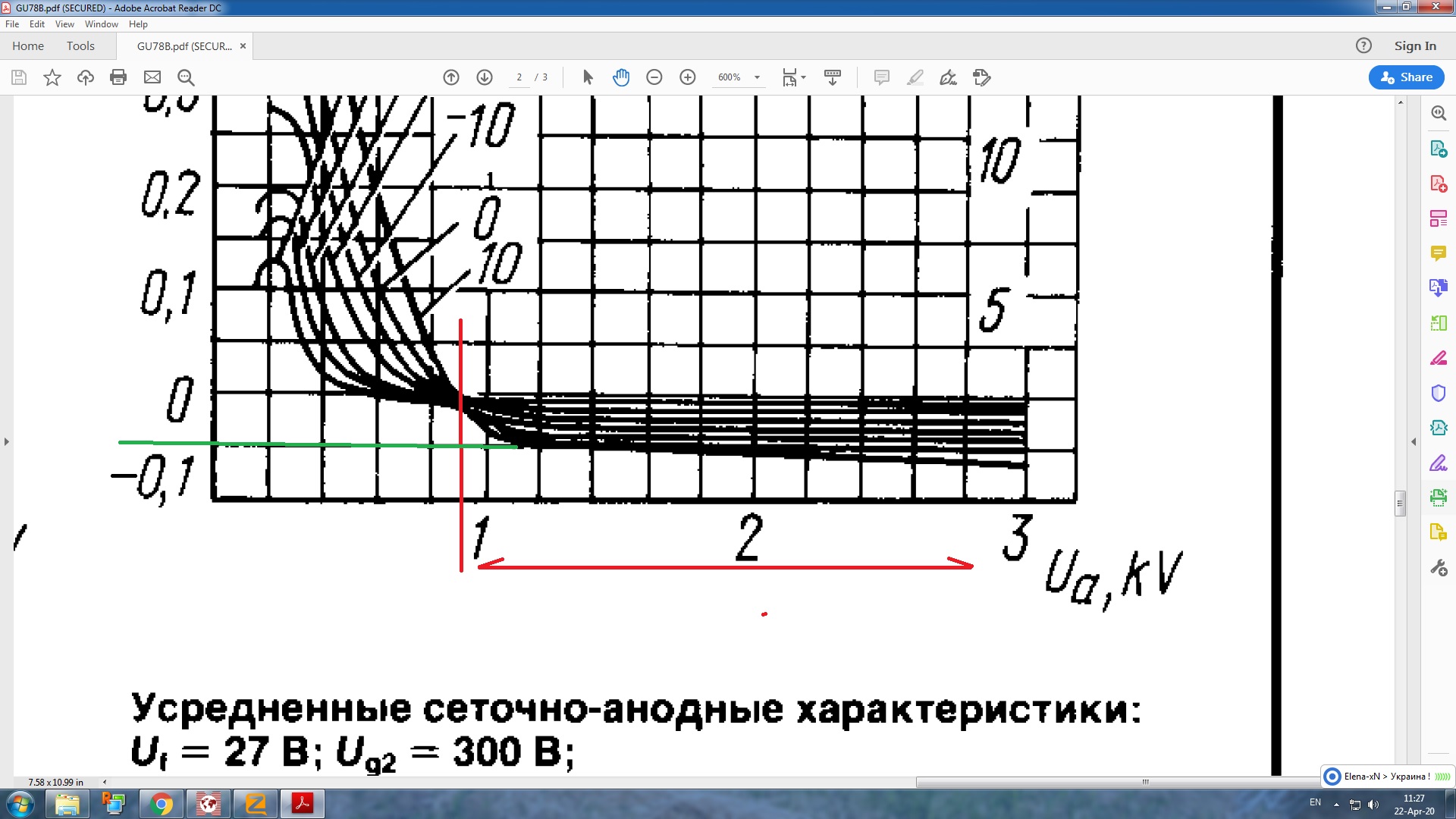

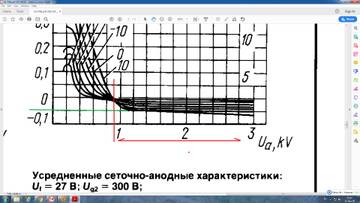

И так раскачиваем дальше ГУ78Б в усилителе от ОМPOWER. Предлагаемый производителем ток покоя 0,5А который устанавливается в режиме авто, явно недостаточный. При токе покоя 0,7-0,9А уровень гармоник при однополосной модуляции уменшится на 5-6 дБ. А тут оказывается обдува не хватает. Установленна турбина Papst D2E097 Air flow: 180 m3/h. https://shop.om-power.com/category-blow … product-85 и дополнительный вентилятор sunon DP200/A2123 который способен дополнительно понизить температуру лампы на 15 градусов что соответствует 230 m3/h.(Вместе с турбиной). Это должно ограничить температуру лампы до 190 градусов при тепловой мощности на аноде 2500 Вт. Это согласно с графиком данных для выбора условий охлаждения из паспорта на ГУ78Б. В паспорте на лампу рекомендованная температура 150-160 градусов а это значит 2000 Вт на аноде. Без дополнительного вентилятора (который увеличивает шум в два раза) остается 1800 Вт. Это теоретически. На самом деле при токе покоя 0,5А (1530 Вт) вез сигнала через 10 минут температура воздуха из лампы достигает уровня 180 градусов даже с дополнительным вентилятором. При выходной мощности 2500 Вт на аноде рассеивается 2100-2300 Вт и тут бедная ГУ78Б не медленно разогревается до всех 200 по цельсию. Не известно что происходит с лампой когда температура меняется от 40 градусов в режиме ожиданя до 180 при передаче. В ОМPOWER мне сказали что максимальная температура для ГУ78Б 250 градусов. Где можно это потвердить?
Jonas_LY1O

Подпись автора

Jonas_LY1O http://www.qrz.lt/ly1o/

Уточнение
Ток покоя А,  уровень НИ дБ
0,5 А -26,3 дБ
0,6 А -28,2 дБ
0,7 А -30,2 дБ
0,8 А -33,2 дБ
0,9 А -33,4 дб
1,0 А -33,4 дб
Jonas_LY1O

Подпись автора

Jonas_LY1O http://www.qrz.lt/ly1o/

Есть ли разница как делать, параллельное или последовательное питание анодной цепи? Вроде Свых у лампы небольшая и параллельная схема пойдет до 28 мгц, да ещё если сделать анодный дроссель небольшим, не более 100мкгн, а может и меньше.

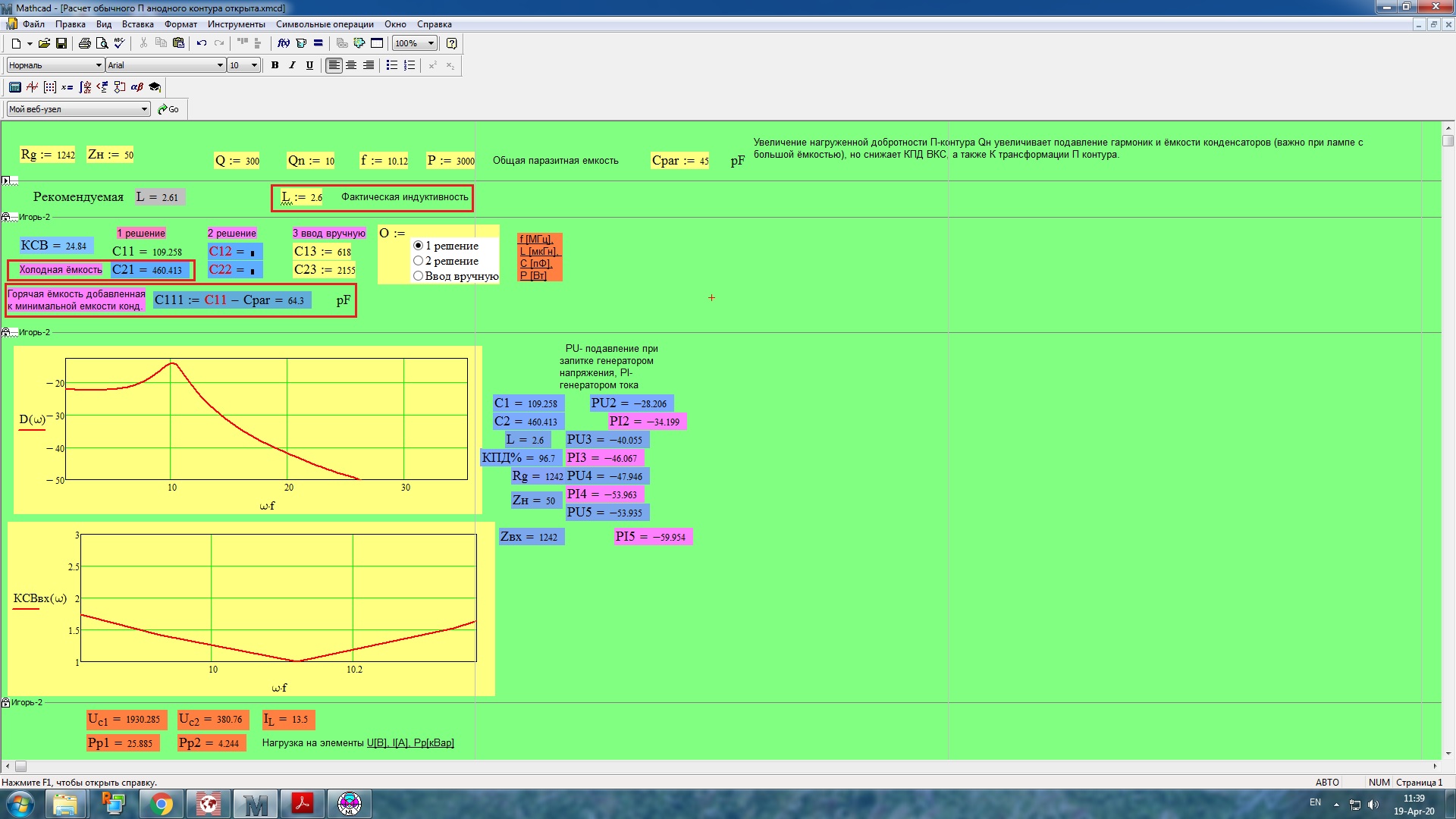

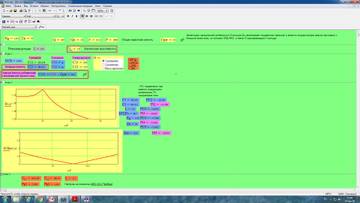

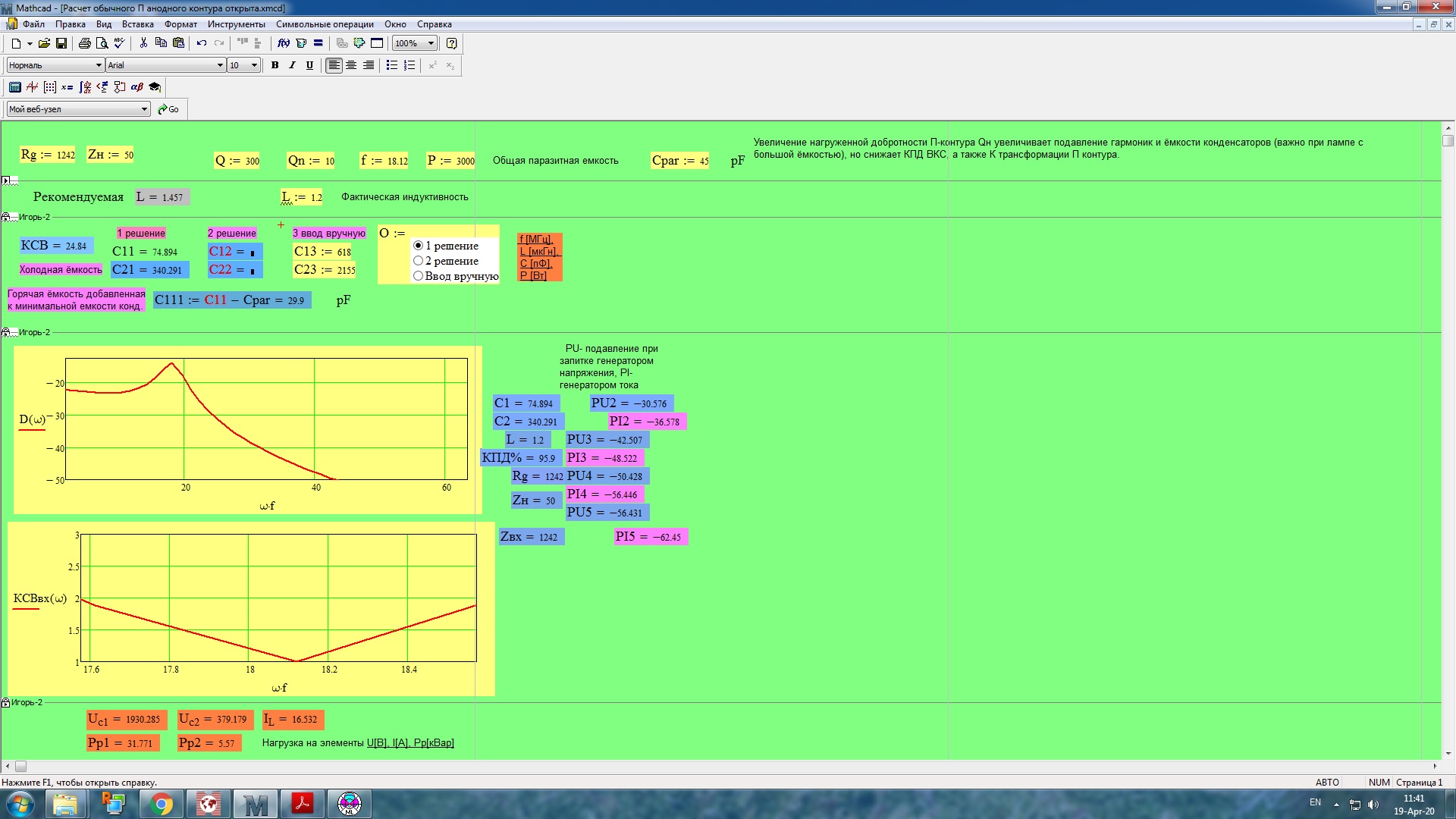

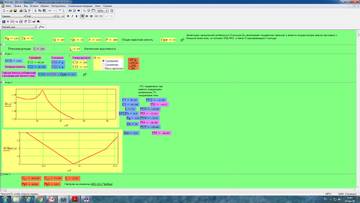

Александр, возможно ли совместить вч диапазоны с варками при Rэкв=1242 ома лампы, при 3200 вольт анодного?

Отредактировано R0SBD (2020-04-19 07:48:00)

Горячий кпе имеет минимальную ёмкость 20 ПФ, пластины 4 мм толщиной, зазор между пластинами 5 мм, ёмкость 20-210 ПФ.

Отредактировано R0SBD (2020-04-20 00:13:16)

30 лет спустя (почти как у Дюма) после 90-ых первый раз купил что то в Росии по предоплате. Это ГУ78 1989 г. Прогрел 3 часа  толко под накалом. На выходе 1600 Вт и усиление 13 дБ в место 17 дБ. При попытке увеличить мощность горит предохранитель с песком в анодной цепи. Он горит только при простреле, при перегрузке срабатывает защита. В паспорте указана крутизна 45 мА/В , немного - может из за этого низкое усиление? Пол дня тренирую, выйдет лапочка на режим?
LY1O

Подпись автора

Jonas_LY1O http://www.qrz.lt/ly1o/

Я не уверен что лампа не б/у но продавец уверен. А крутизна на оборот не высокая по паспорту 40-90 а у меня 45. Правда производитель 30 лет назад в паспорте заполнил только 3 позиции. Ток накала 3,8А, крутизна  - 45 и емкость 20,9. Кстати на лампе нет ромбика военной приемки, но штампик ОТК синий, при перегреве лампы он становится серым.
LY1O

Подпись автора

Jonas_LY1O http://www.qrz.lt/ly1o/

Анод +2900В
Сетка 2 +345В
Сетка 1 -138, -57В
Не вижу криминала.
LY1O

Отредактировано Jonas_LY1O (2020-04-21 20:04:29)

Подпись автора

Jonas_LY1O http://www.qrz.lt/ly1o/

Даже на дешевых ГИ-7Б кроме штампа ОТК есть год и месяц выпуска. В паспорте и на лампе он, естественно, должен совпадать.
Отсутствие клейма ВП не фатально, но ЭВП даже для "ширпотреба" дату выпуска на лампе иметь должны.
Вариантов немного: или лампа не прошла выходной контроль и не предназначалась для отгрузки или "конец года, план горит, гоним вал и отгружаем". Такое бывало, в таких случаях и этикеток было просто закинуто в ящик несколько штук на всю партию.

Саша, так наоборот:

Черт с ней, с приемкой.
Но почему нет месяца и года?
Даже на намного более дешевых лампах это ставят.
А если на ёлке лампе нет полного комплекта штампов, то значит нет гарантий полного прохождения этапов контроля.
И наличие в общем-то выпускающего (завершающего) штампа ОТК в данном случае - пример бардака в технологической цепочке. То есть ОТКшник шлепнул свой штамп, вполне возможно зная точно, что эта партия поедет работать в жо.. к примеру - в индукционные печи или установки вч-травления.
Для установок вч-травления наш 36-й завод такие лампадки (34Б) нередко получал. Полупомойного качества, если ее поставить в какой-либо РА для наших целей.
У меня в 1989 году короб стоял с "пенопластом".
Я тогда по ограничениям (Ф1) восстановиться не мог, так.. паял для себя ТРХ.. для души. Но те, кто забегал - видели. И? И не просили, потому, что большего гарбиджа сложно было найти. А новые.. в пене.. и много
И как раз инженер из разработчиков установок плазмохимического травления и рассказывал, что одна из сложностей - генератор должен переваривать то, что не пошло другим заказчикам ламп.
И про полноту маркировки рассказывал.
И про не полностью заполненные паспорта.
С ними, паспортами, еще был момент: если прибор на самой грани допуска по критичному (а крутизна критична) параметру, то часто прекращали снимать характеристики и лампа шла тем, кому было пригодно (и это было согласовано!) такое качество изделия.

Кстати - вот и неплохая иллюстрация популярного в те годы высказывания:
- Третий сорт - не брак!!!"

Саша, так мы про одно и то же, но по разному.
ЕСТЬ штамп.
Нарушен порядок прохождения прибора и потому нет менее знАчимых (дата) штампов.
Именно нарушение порядка нанесения штампов на изделие и намекает о

То есть это и не обман продавцом: он может и не знать откуда (из какой партии) лампа.

И потому продал этот "третий сорт".

А если бы был штамп ВП, но не было бы штампа ОТК - то это 100% "сарайный конвейер". И откуда вынули тело (это уже не ЭВП) - вообще неизвестно.

ВП - наносится отдельным контролером, контролер выведен из цепочки ОТК. И получает люли от военпреда.

Не весело, но и не безнадежно. Уточню - номер и год изготовления лампы совпадают с паспортом. Я писал "производитель 30 лет назад в паспорте заполнил только 3 позиции" - это касается параметров! Не указанна мощность (не менее 2500 Вт) и нелинейные искажения (не более минус 28 дБ). И тут надо согласится с тем, что дальше мерить не стали и пустили в Третий сорт  . Но жизнь налаживается. Несколько часов тренировки - 1 кВт на FT8 и пол дня под накалом значительно улутшили параметры. При анодном 2900В появился ток 1,7А и 2500Вт на выходе. -32 дБ нелинейнх искажений, при токе покоя 650 мА. Усиление выросло не значительно до 14 дБ. Если прострелов не будет то сойдет и Третий сорт  . Тут мне советуют уменшить нпряжение накала до уровня где начинает падать мощность. Но это попробуем эдак часов через 200 наработки.
LY1O

Подпись автора

Jonas_LY1O http://www.qrz.lt/ly1o/

Пока прострелов нет, а вот ток второй сетки -24 мА аж до выходной мощности 2 кВт. Потом начинает переходить на + и расти. Подозреваю заводские автоматические растройки Пи кннтура не подходят.
LY1O

Подпись автора

Jonas_LY1O http://www.qrz.lt/ly1o/

Вообще-то недогрев катода снижает размер "электронного облака" возле него. И, соответственно, довольно сильно ухудшает работу ЭВП и, как ни странно, может спровоцировать... прострел.

Да, вводить в работу старую лампу лучше всего малой раскачкой, уменьшенным анодным... но не тем параметром, который изменяет сразу все параметры прибора. Да и "выжигать" ненужное из лампы при пониженных за счет накала температурах не есть хорошо.
