VE3KF написал(а):
это будет только до первой пайки
Ну не так и до первой, но что делать пришлось не торопливо - точно.
- Подпись автора
Владимир
Изготовление монтажной платы.Вариации на тему.
Сообщений 31 страница 53 из 53
Поделиться312014-01-11 13:27:20
Поделиться322014-01-13 12:20:17
- Пользователь
- Сообщений: 20
Все же надежнее будет делать по вышеупомянутой технологии.Если уж совсем нет возможности сделать подобный резачок,тогда и кусочки текстолита поклеить можно...
- Подпись автора
73 de RN4NU!
Поделиться332014-01-13 12:27:54
И всё равно клеить пятаки меди и вырезать пятаки на меди - далеко не одно и тоже по конечному результату. В первом случае случае получаются пятаки, не окруженные землей. А второй случай - совсем другое. Разница огромная, если конечно не собирать на пятаках схему елочных гирлянд или таймер для кухни. Тогда да, без разницы
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться342014-01-13 12:33:15
RN4NU написал(а):
Если уж совсем нет возможности сделать подобный резачок
.. спасет "перка" из надфиля. И сталь достаточно хорошая и в обработке не слишком тяжелая.
Как сделать такой инструмент из надфиля - опять же, смотреть публикации Жутяева.
Поделиться352020-05-07 11:33:55
Возник простой вопрос:
где найти параметры на стеклотекстолит СФ?
Интересует пробивное и рабочее напряжение между слоями.
Где ни копал - везде про пробой по одной стороне между проводниками. Или про испытания после масла на пробой межслойный.
А обычная печатная плата, толщина 2 миллиметра? На что рассчитывать и какой предел?
Поделиться362020-05-07 11:44:19
Anatoly написал(а):
Интересует пробивное и рабочее напряжение между слоями.
Я так понял, что поскольку многослойные никто из радиолюбителей не применяет на практике, то интересует именно пробивное напряжение с одной стороны платы 2 мм и обратную?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться372020-05-07 11:53:47
Да
Есть плата, с одной стороны проводники, с другой стороны то же самое.
По краям перекрытие исключено - расстояние большое, действительно большое. Поверхность стеклотекстолита гладкая, то есть лишнее удалено травлением, а не срезом.
Отверстий в плате нет, острых выводов-"иголок", торчащих "в плату" и провоцирующих пробой тоже нет.
Постоянка, ВЧ-напряжений нет.
Токи вполне "детские", импульсов не предвидится.
Нагрева нет, расчет для стандартного диапазона -20 - +40 градусов.
Влажность - нормальная, для жилого помещения, не кухня и не ванная.
То есть не узел, работающий в жестких условиях.
Поделиться382020-05-07 12:02:07
В институте у нас был предмет ,,Радиоматериалы и детали,, Именно в этой книге рассматривались вопросы электропрочности различных материалов, прочность диэлектриков и пр.
Вот современные книги для ВУЗов, отсюда https://edu.tusur.ru/work_programs/19291 :
Радиоматериалы и радиокомпоненты: Учебное пособие / Солдатова Л. Ю., Кузебных Н. И. — 2012. 177 с.
Пасынков В.В., Сорокин В.С. Материалы электронной техники.- С-П.; Изд-во «Лань», 2003. – 367 с.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться392020-05-07 12:06:32
Anatoly написал(а):
Нагрева нет, расчет для стандартного диапазона -20 - +40 градусов.
Влажность - нормальная, для жилого помещения, не кухня и не ванная
Скорее всего рассматриваются эти условия, выясняется - пробивное напряжение стеклотестолита при различной его толщине. И это уже не зависит от размера исследуемой платы. Зависит от тангенса угла потерь, влажности, температуры, давлении окружающей среды, возможно- наличие ионизирующего излучения и пр. условия.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться402020-05-07 12:10:34
Я уже загрузил эту книгу. Скину на почту, 2,7 мгБ
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться412020-05-07 12:13:17
Выслал тебе.
Много полезной инфы по разным материалам и деталям.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться422020-05-07 12:46:11
В инете нашел, что при толщине 0,5 мм и выше, поверхностное сопротивление 10^8 МОм/см т.е. получается 10^14 Ом/см Это 1000 ТОм
А вот объемное сопротивление, для плат до 8 мм толщиной, поменьше, 10^10 Ом/м
Это значит, что он охотнее пробивает по объему, чем по площади.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться432020-05-07 13:05:10

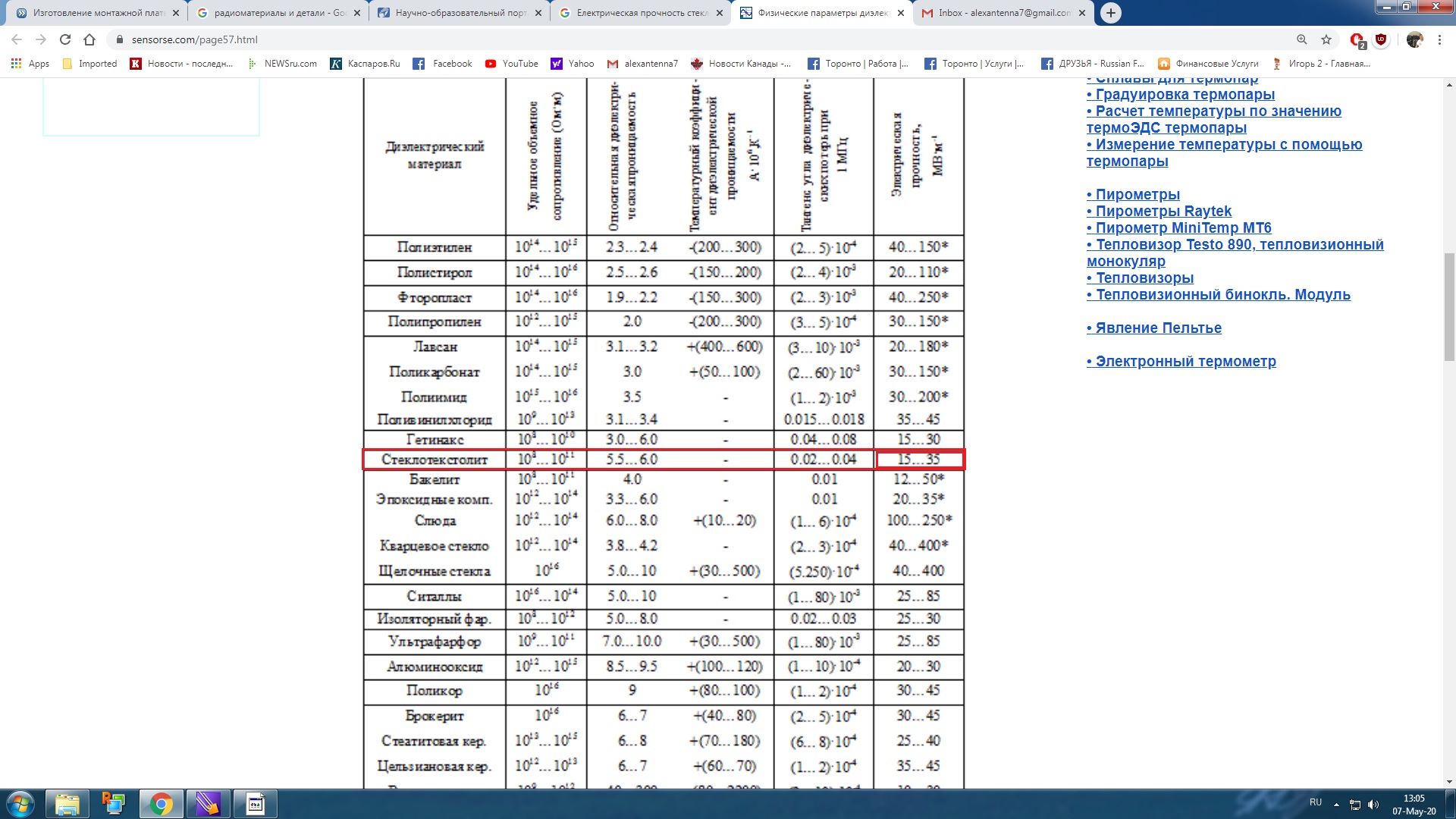

А вот не то, что надо?
https://sensorse.com/page57.html
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться442020-05-07 15:48:43
Alex_VE3KF написал(а):
Выслал тебе.
Спасибо.
Alex_VE3KF написал(а):
то, что надо?
И это тоже.
Только непонятно почему "верхний предел указан для тонких пленок".
Поделиться452020-05-07 16:25:47
Anatoly написал(а):
Только непонятно почему "верхний предел указан для тонких пленок".
Я не вникал, но в любом случае, для радиолюбительских целей это замечательный диэлектрик. На нем можно свободно делать умножение на 10000, запросто и он выдержит.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться462020-05-07 16:28:23
Посмоотрел. Оказывается именно для стеклотекстолита не стоит значок *, поэтому это примечание насчет тонких пленок относится к другим материалам.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться472020-05-07 17:53:27
Alex_VE3KF написал(а):
для стеклотекстолита не стоит значок *
Так в наличии и лавсановая пленка 0,3мм есть... и майлар... и.. и другое можно посмотреть
И сделать две платы, а между ними положить тот же лавсан.
Монтаж поверхностный так и так, без отверстий.
Поделиться482020-05-07 20:04:05
Anatoly написал(а):
И сделать две платы, а между ними положить тот же лавсан.
Можно, тогда получится комбинированный изолятор из двух типов изоляторов. Общая электропрочность прочность считается по особой формуле, впрочем это не важно.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться492020-05-08 07:58:14
- Активный участник
- Сообщений: 362

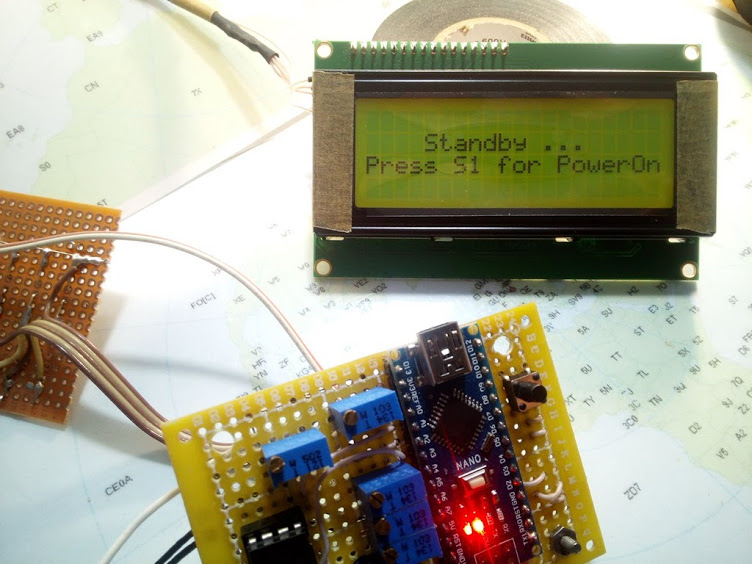

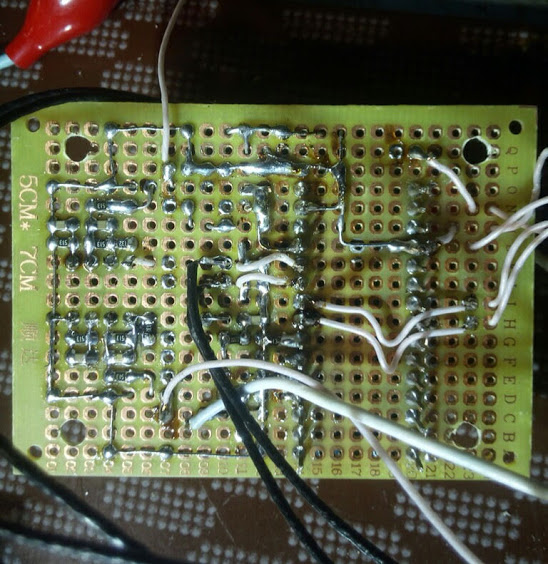

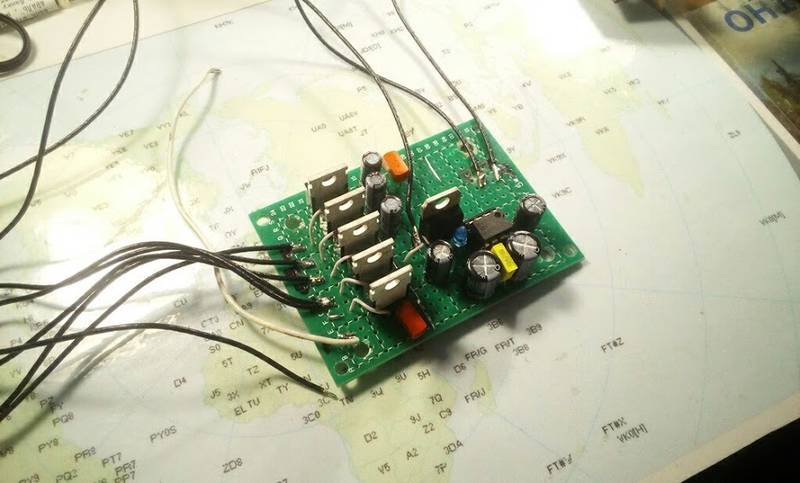

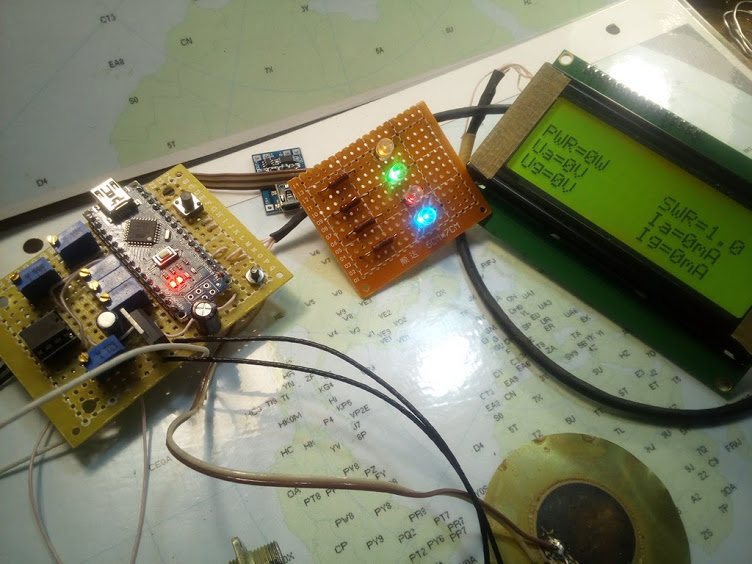

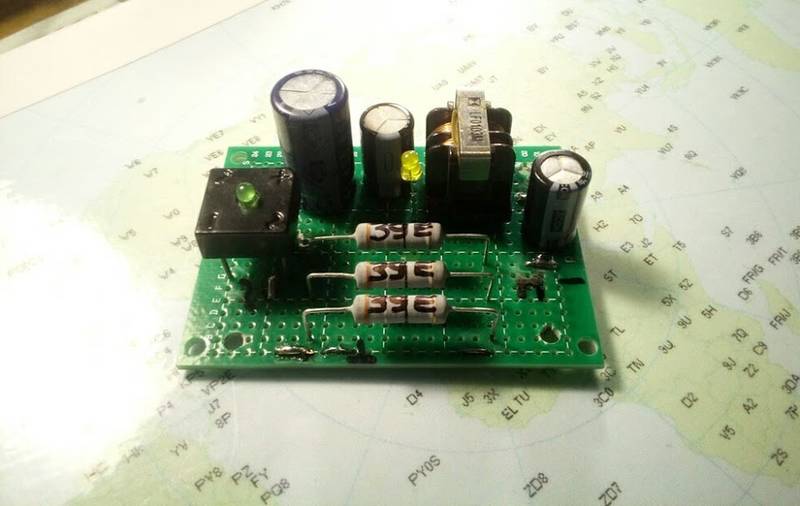

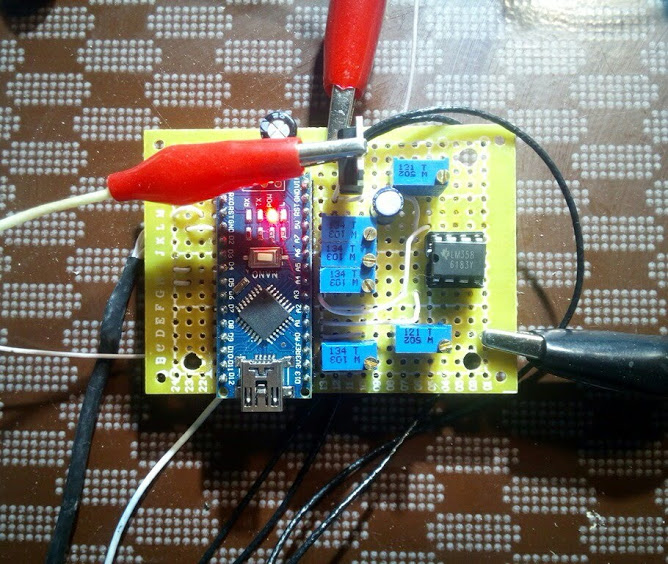

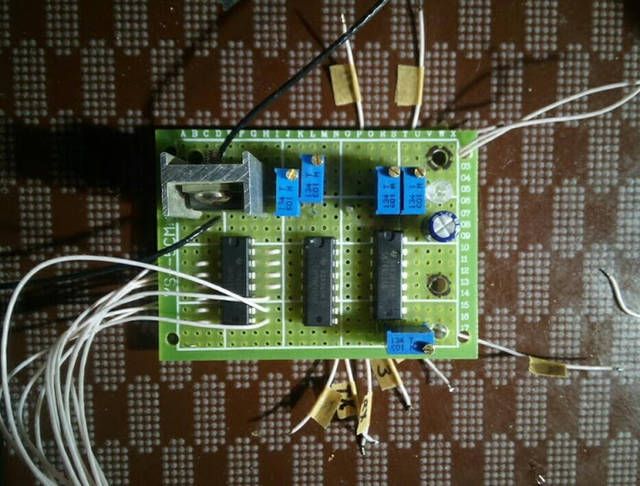

в последнее время я полностью перешел на макетки :
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Поделиться502020-06-29 09:51:15
Если есть рисунок платы в натуральном размере, то самый просто способ такой. Распечатываешь рисунок. Накладываешь на плату, фиксируешь по краям скотчем, размечаешь шилом места сверления под выводы деталей. Убираешь рисунок, сверлишь тонким сверлом отверстия, Далее ложишь перед собой этот рисунок, и соединяешь отверстия с помощью или лакового маркера, или оказывается можно брать маркеры, которыми закрашивают буквы на бумаге (есть ещё в варианте тюбика с кисточкой, сама краска белого цвета), или по старинке с помощью разведенного ацетоном лака для ногтей. Сохнет , далее травишь любым способом. Для ламповых усилителей считаю пойдет... Даже двойную плату удается сделать, когда дорожки с двух сторон..
Отредактировано R0SBD (2020-06-29 09:53:30)
Поделиться512020-06-29 10:09:31
Так получается уже не монтажная плата, а рабочая. Монтажная служит для макетирования схем, испытаний.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться522020-07-02 16:37:13
- Активный участник
- Сообщений: 362
1/2 off

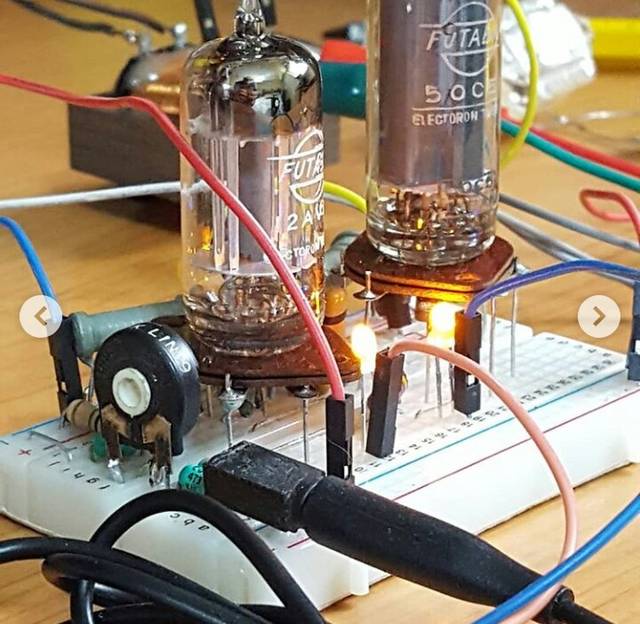

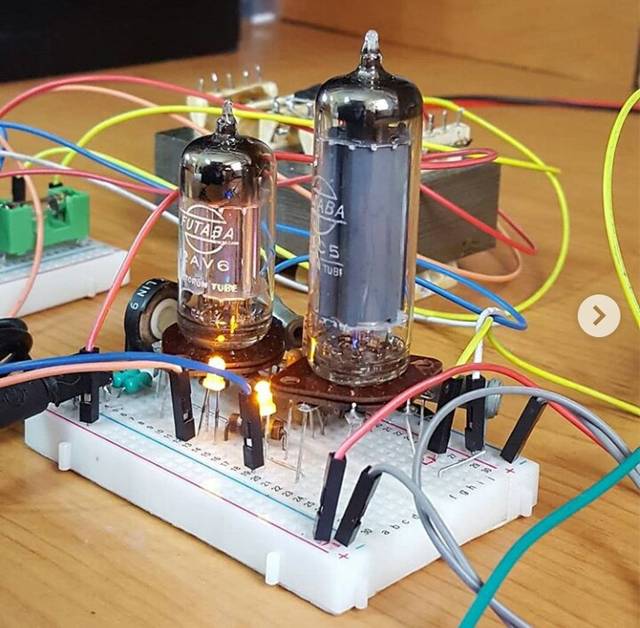

Ламповая макетка
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Поделиться532020-07-03 05:52:18
R0SBD написал(а):
Если есть рисунок платы в натуральном размере, то самый просто способ такой.
Для визуализации (демонстрации) этого метода изготовления платы можно привести эту ссылку: https://rv9cx.jimdofree.com/железо/усилители/стабилизатор-напряжения-экранной-сетки-гу-78/ На ней видно что скорее всего плата стабилизатора экранной сетки сделана именно так, дорожки неровные, скорее всего нарисованы рукой.. (фото плат там кликабельны)..
Отредактировано R0SBD (2020-07-03 05:58:23)
