По сетке ,кнопке сброса все понял.
Конденсаторы МБГП-1.
Контактор не пойдет.У него катушка на 220/380v.
Нужно реле на24в с тремя группами мощных контактов.
С диодами,извините, ошибся.Диоды 20А10.
Спасибо.На месяц есть работы.
Усилители мощности на ГУ-43Б
Сообщений 331 страница 360 из 380
Поделиться3312023-01-06 13:27:40
Поделиться3322023-01-06 14:45:01
А зачем ГУ43Б питать от трехфазной сети? Вполне и одна фаза потянет. 3 фазы нужны, когда подводимая мощность от 8-9 кВт и выше. До этой мощности можно использовать 2 фазы от 4 до 8 кВт. До 4 кВт вполне можно и 1 фазу, а с ГУ43Б подводимая мощность из сети до 4 квт и то, если с лампы снимается предельная мощность 2 кВт.
Если контактор 220 В, то почему нельзя катушкой 220 В управлять через 24 В автоматики? Это же просто. Завести в БП 220 В тоже без проблем.
С диодами,извините, ошибся.Диоды 20А10.
Зачем диоды на 20 А, если для ГУ43Б вполне достаточно диодов даже 3А. Зачем нужен такой громадный запас?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться3332023-01-08 06:37:03
От трехфазной,потому как нет одного мощного трансформатора.Есть 3 одинаковых от УИП-1(1000Вт,900в переменки с каждого). Поскольку,три фазы уже есть,почему бы и нет?
Может,и от одной фазы запитаю.Насчет контактора Вы правы.Надо бы поставить.
Диоды 20а10заказал на али потому как цена у них такая же как и у 10а10.
Отредактировано Игорь (2023-01-08 06:40:55)
Поделиться3342023-01-08 09:18:45
От трехфазной,потому как нет одного мощного трансформатора.Есть 3 одинаковых от УИП-1(1000Вт,900в переменки с каждого). Поскольку,три фазы уже есть,почему бы и нет?
Понятно, ну тогда конечно обоснованное решение. Контактор 3 фазный нужен, не думаю, что это окажется проблемой.

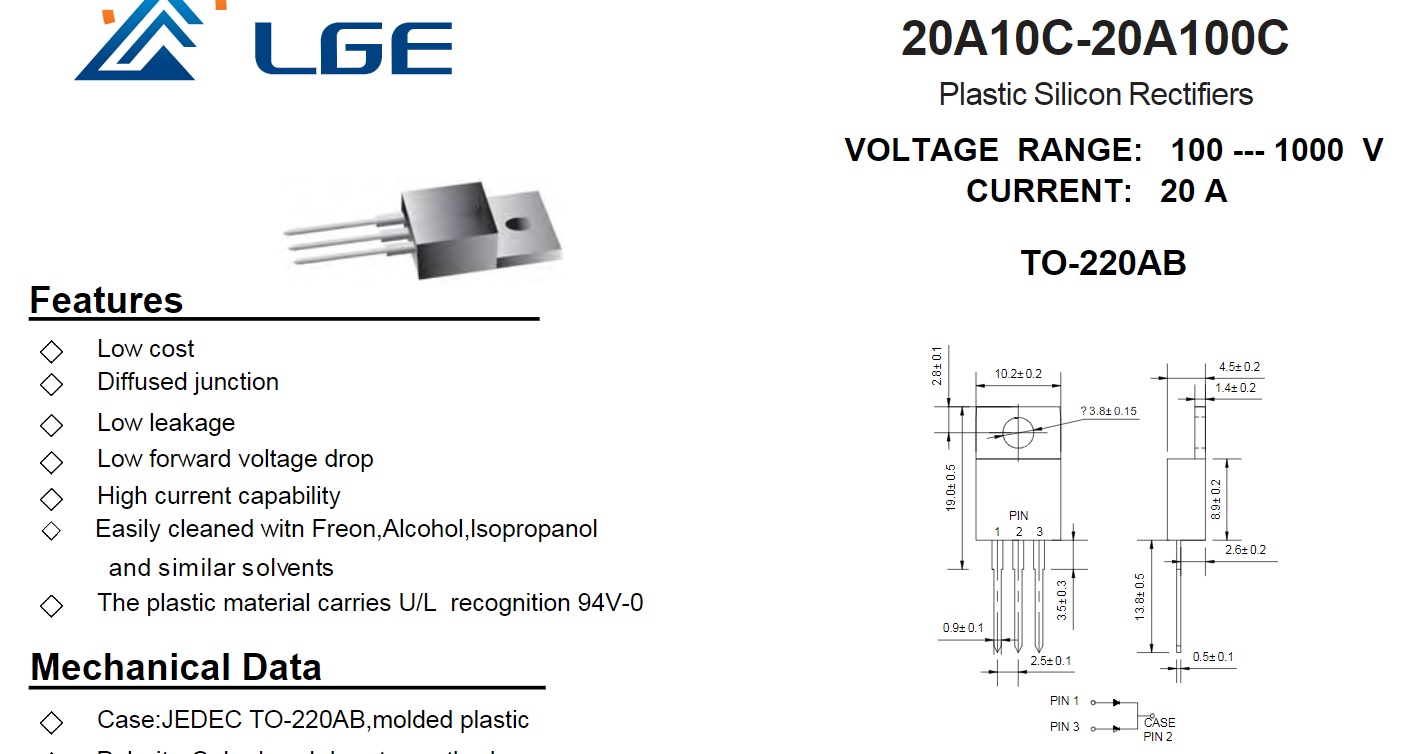

Диоды 20А10 неудобны тем, что внутри корпуса 2 диода включены встречно. Их, конечно, можно включить параллельно и тогда вообще получится мост на 40 А Но такие мосты явно уже не под ГУ-43Б
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться3352023-01-13 04:54:06

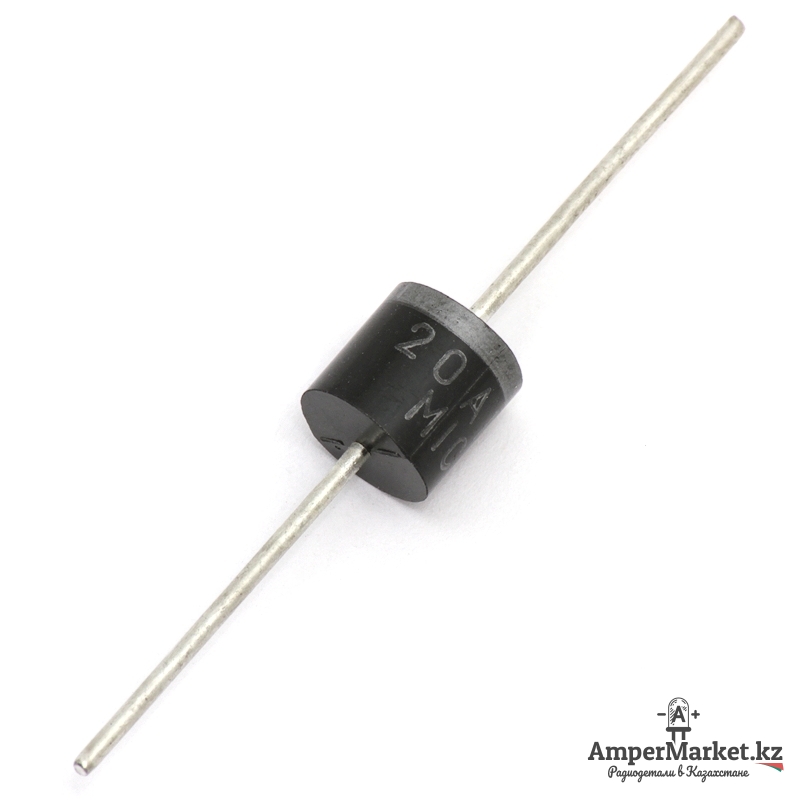

20а10 в таком же корпусе,как и 10а10.
А не мало ли будет 10мкфх1000В 3шт.?
Поделиться3362023-01-13 10:33:58
20а10 в таком же корпусе,как и 10а10.
Я вижу корпус с тремя выводами, как транзистор, но 20А10 на 100 В, а 20А100 на 1000 В.
А не мало ли будет 10мкфх1000В 3шт.?
Если позволяет место, то можно и по 20 или 30 мкФ. Чем больше, тем лучше.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться3372023-01-13 10:53:01
Я так понимаю,что эквивалентная емкость в моей схеме(если бы применялся один транс и один мост на 3000В) будет 10мкф?Или все же 30мкф?
Поделиться3392023-01-13 11:01:32
Корпус как у 10А10. Вполне сойдет.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться3402023-01-13 11:08:49
Я так понимаю,что эквивалентная емкость в моей схеме(если бы применялся один транс и один мост на 3000В) будет 10мкф?Или все же 30мкф?
На симуляторе без разницы, что 10 мкФ что 500. Поэтому ставьте сколько войдет, без фанатизма, конечно. Предельно можно на каждый мост 10-20 мкФ.
Кондеры включены не на выходе 3000 В, каждый работает на свои 1000 В, поэтому следует рассматривать емкости индивидуально. Для моста на 1000 В, вполне достаточна емкость 10 - 20 мкФ для УМ. Если это питание для микрофонного усилителя, то этой емкости будет мало, надо будет уже 200-300 мкФ. Емкости душат пульсации 100 Гц, что не слишком важно для УМ.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться3412023-01-13 11:14:46
Подумал про просадку по постоянке на выходе,но,уж раз Вы утверждаете....Спс,успокоили.А то других конд. и нет.
Зато энергии при простреле лампы будет немного при 10мкф.
Поделиться3422023-01-13 11:42:02
Просадка определяется в основном не емкостью, а сетью и трансами. Все остальное вносит очень незначительный вклад в просадку.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться3432023-10-20 15:04:05
Всем привет!
Имеется блок УМ Р-140 (не БМЗ), назревает мысль переделать схему с общей сеткой (ми).
В общем:
Вариант 1й наглухо заземлить сетки на землю, а качать в катод
Вариант 2й сетки заземлить по ВЧ напряжения оставить как есть, катод оторвать от земли...
схемы таких решений что то не распространены...
Поделиться3442023-10-20 15:33:07
Вариант 1й наглухо заземлить сетки на землю, а качать в катод
Вариант 2й сетки заземлить по ВЧ напряжения оставить как есть, катод оторвать от земли...
Первый вариант - ленивый.
Второй вариант - правильный.
схемы таких решений что то не распространены...
Так Вы только что сами рассказали оба варианта схем.
А "оторвите С1 и припаяйте вместо С25" - таих руководств нет в связи с их ненужностью...
Поделиться3452023-10-21 05:25:04
Anatoly

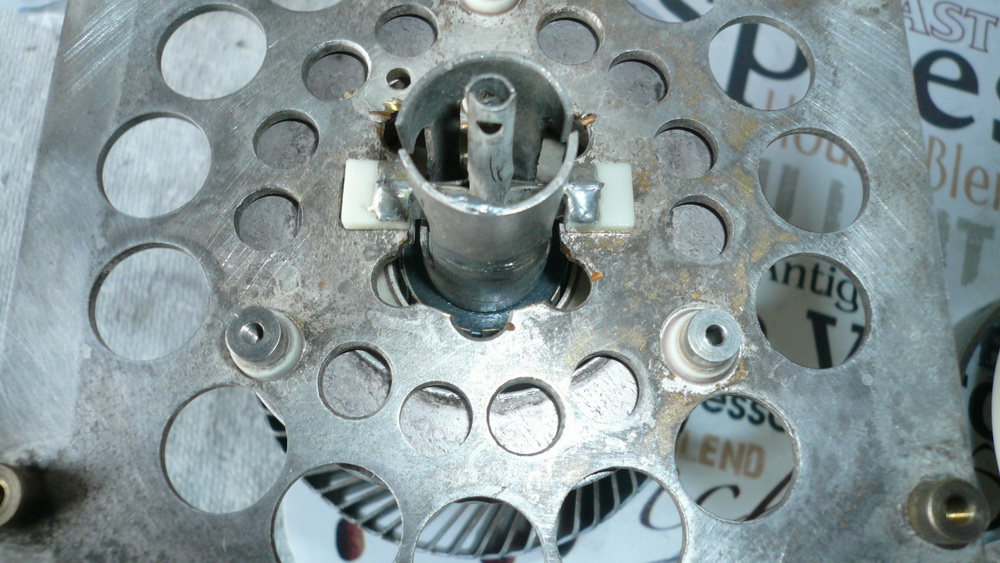

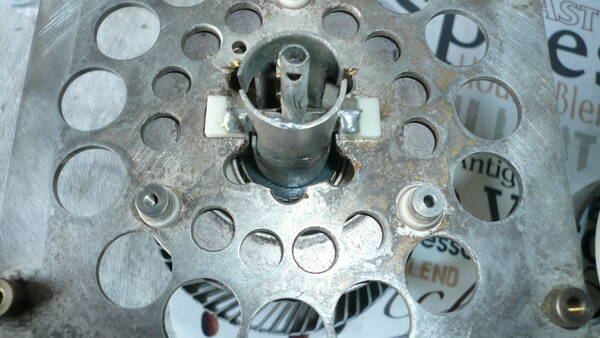

у меня два блока, в первом блоке решил поставит вместо ГУ-43Б - ГС35Б (токарка уже сделана по замене гнезда)
понятно что схема триода с ОС...
а вот как обмануть ГУ-43Б? не хотелось бы убить или блок питания или трансивер входе эксперимента...
знакомый предложил вариант: глухо обе сетки на землю... говорит так делал в далеком 83 году.
другой предложил отказаться от режима с непосредственно заземленными сетками на корпус, т.к. не избавиться от тока управляющей сетки.
т.е. нужно оставить экранное и отрицательное на первую сетку. но какие напряжения и токи не пояснил...
Отредактировано R8DR (2023-10-21 05:26:59)
Поделиться3462023-10-21 05:28:40
А "оторвите С1 и припаяйте вместо С25" - таих руководств нет в связи с их ненужностью...
как раз мой вариант ))))
Отредактировано R8DR (2023-10-21 05:29:19)
Поделиться3472023-10-21 05:31:02
еще наверное очень глупый вопрос!!!
можно ли накальный дроссель выполнить на кольце 2000нн?
Поделиться3482023-10-21 06:42:21
можно ли накальный дроссель выполнить на кольце 2000нн?
Да
Сечение - чтоб в насыщение не загнать выбирайте.
Поделиться3492023-10-21 09:13:26
другой предложил отказаться от режима с непосредственно заземленными сетками на корпус, т.к. не избавиться от тока управляющей сетки.
т.е. нужно оставить экранное и отрицательное на первую сетку. но какие напряжения и токи не пояснил...
Верно предложил.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться3502023-10-21 10:40:53
как обмануть ГУ-43Б? не хотелось бы убить или блок питания или трансивер входе эксперимента..
Это не так просто - убить
Если "исходник" не перепахан кем-то, то уже можно считать, что напряжения не задраны по самое "не туда"
Экранное - не задирать выше паспорта. Что лучше? Чуть больше усиления или бОльшая склонность к прострелу? По мне - ответ ясен
Первая сетка - напряжением на ней выставляется ток покоя.
Поделиться3512023-10-21 10:43:27
глухо обе сетки на землю...
И здравствуй, перегрузка первой сетки.
Это раз.
И хорошая лампа, кстати, при глухозаземленной нейтрали Тьфу! Глухозаземленных сетках превращается в туповатый триод.
Поделиться3522023-10-21 11:00:25
Первая сетка - напряжением на ней выставляется ток покоя.
Про катод забыл
С катода на корпус - дроссель
С катода на вход (в идеале - на входные контура) - резистор ом 30-50, разд. кондер - и все.
Вдувая мощУ раскачки помнить про максимальное напряжение С1 - катод.
Поделиться3532023-10-21 11:36:16
Вариант 1й наглухо заземлить сетки на землю, а качать в катод
Вариант 2й сетки заземлить по ВЧ
Есть вариант №3-оставить всё как есть. Не тратить время на достижение того, что уже есть в Р140 и прекрасно
служит нам.
Поделиться3552023-10-21 11:49:18
Есть вариант №3-оставить всё как есть. Не тратить время на достижение того, что уже есть в Р140 и прекрасно
служит нам.
Не увидел такого в постановке задачи.
назревает мысль переделать схему с общей сеткой
Или это как традиционно водится - чО паять - возьми готовый?
Поделиться3562023-10-21 11:53:52

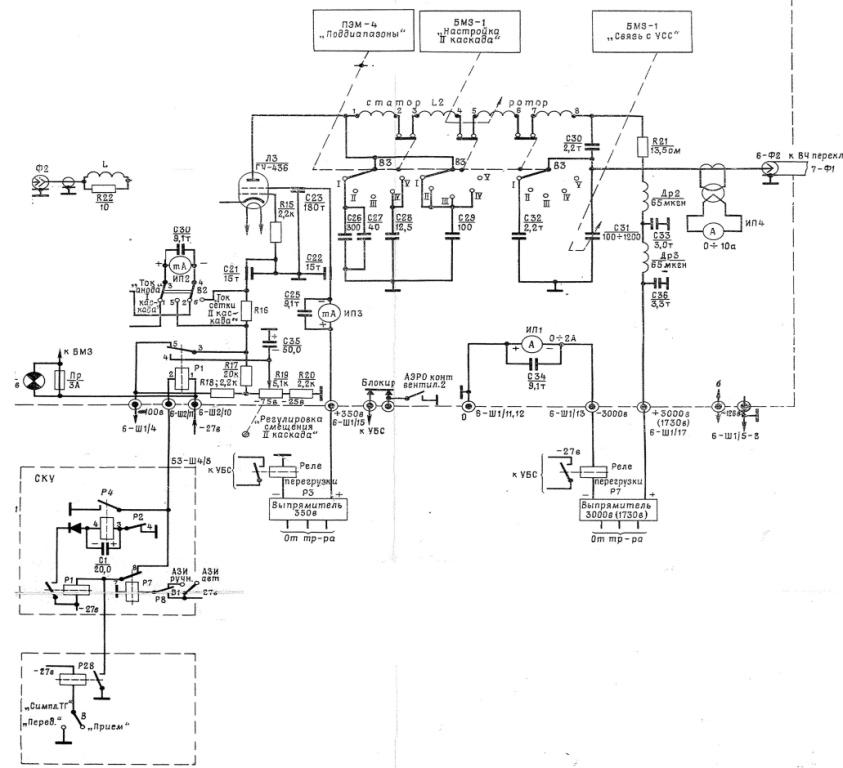

Еще бы рисунок к рассказу ....
Не... Я несколько офиге.. в растерянности.
Слева вверху такое гнездышко нарисовано с LC цепочкой.. Вот правые выводы ентой цепочки пририсуте к катоду (он правее чуток, если чО )
И с того же катода дроссель на корпус.
Всё
о входных контурах традиционно речи нету...
Поделиться3572023-10-21 12:51:52
ребятишки рисуют в паинте )))))
у меня уже там паяно ... по входу еще стоит резюк 50ом
накальный транс и так одним выводом на земле... что то я не догоняю...
постараюсь разобрать и выложить видео сюда
Отредактировано R8DR (2023-10-21 12:54:19)
Поделиться3592023-10-21 13:15:53

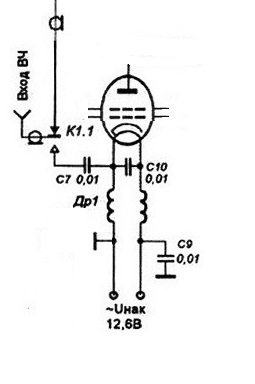

https://forumupload.ru/uploads/000e/73/7c/546/675255.jpg
Качаем в накал?
Раскачку подают в катод, а не по цепи "нить накала-катод"
По Вашей картинке - качайте в правый вывод по схеме
На этикетке лампы он обозначен П,К
А по вашей схеме качается в Н (накал)
Катодный дроссель должен быть без сердечника и должен быть способен пропустить ток накала.
