Усилители мощности на ГУ-43Б

Сообщений 361 страница 387 из 387

361

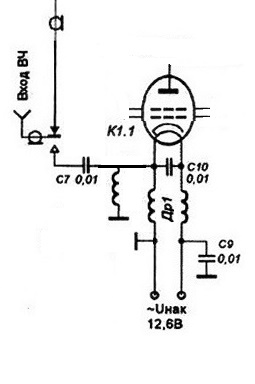

https://forumupload.ru/uploads/000e/73/7c/546/t336179.jpg

362

https://forumupload.ru/uploads/000e/73/7c/53/t788574.jpg

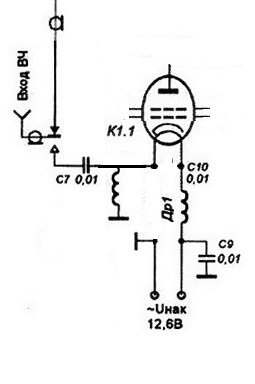

С10 убрать
Левую обмотку накального дросселя выкинуть
Все.

363

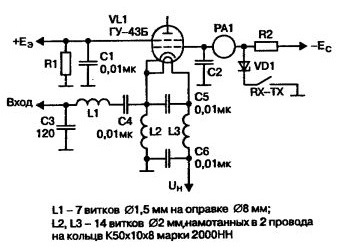

https://forumupload.ru/uploads/000e/73/7c/546/t938723.jpg

вопрос С2 0,01 мкФ ?

Отредактировано R8DR (2023-10-22 14:20:52)

364

Мда...
Пожалуй свалю я из темы...
Почему?
А потому, что посмотрел "исправленную" схемку. Эту - https://forumupload.ru/uploads/000e/73/ … 938723.jpg
Прочитал...
Что ж.. мотайте дроссель L2 вместе с L3, потом поделитесь результатом. К50х10х8 током накала плюс полставатт раскачки.. точно в насыщение улетит.

Ну или просто прочитайте ранее написанное и не изобретайте ничего сами.
Такой совет вытек из параллельного включения двух дросселей - https://forumupload.ru/uploads/000e/73/ … 336179.jpg
И из моточнх данных на https://forumupload.ru/uploads/000e/73/ … 938723.jpg

Успехов!

365

Anatoly

ничего не изобретаю схемы взяты из известных источников
первая от сюда Ссылка А.САУЛИЧ (ЕW6TU) "КВ и УКВ" №8-96

Вторая из книги В.А. Кляровский Усилители мощности любительских радиостанций стр.35 Каскады с общей сеткой

просто схемы подвергаю сомнению, и кажется они не полные (теория)

Отредактировано R8DR (2023-10-23 08:57:17)

366

R8DR написал(а):

схемы взяты из известных источников

Гладко было на бумаге,...

367

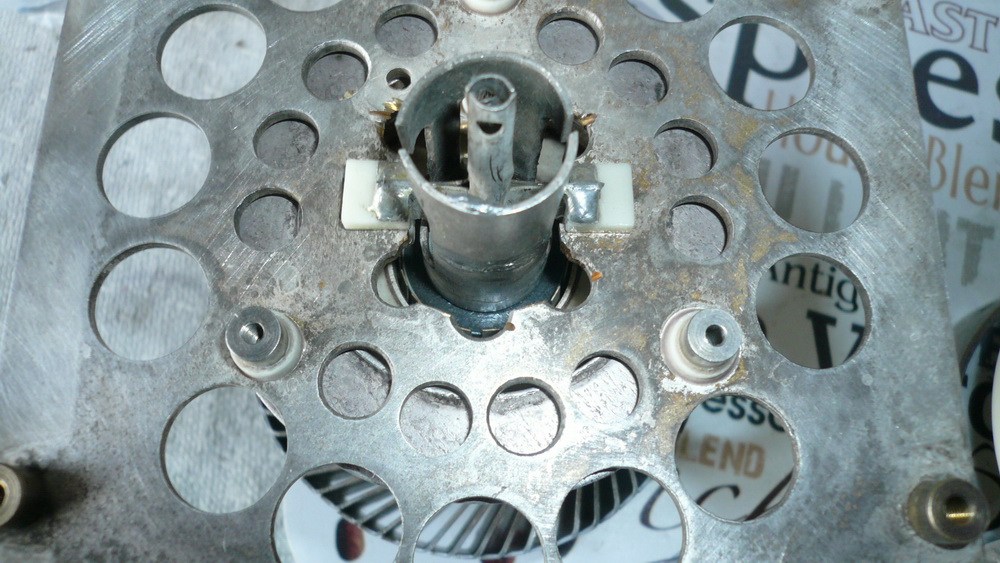

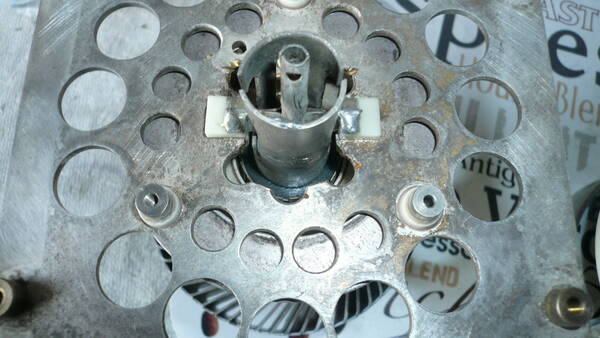

сейчас мысли как оторвать катод от земли?

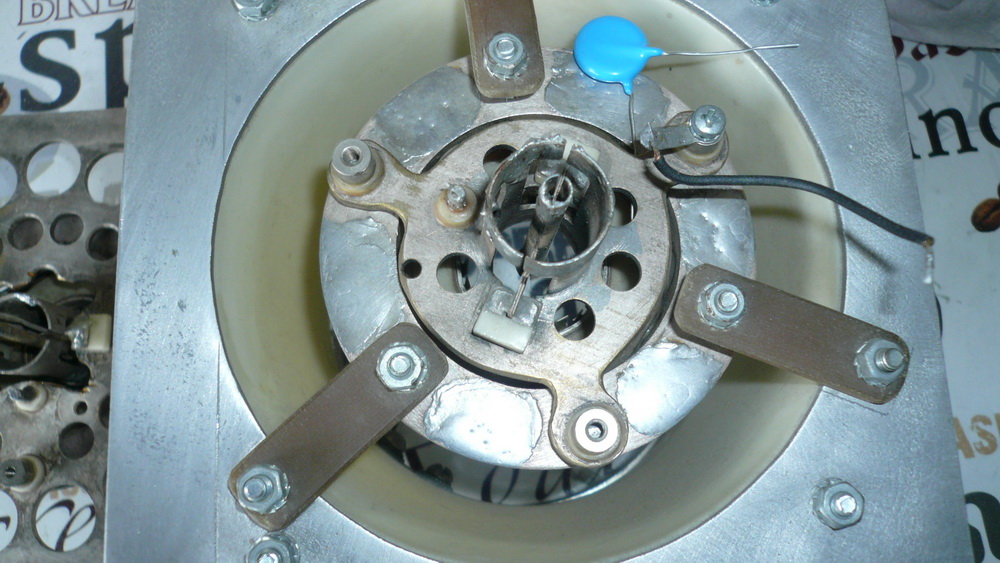

https://forumupload.ru/uploads/000e/73/7c/546/t192025.jpg

https://forumupload.ru/uploads/000e/73/7c/546/t900520.jpg

Отредактировано R8DR (2023-10-24 10:50:53)

368

https://forumupload.ru/uploads/000e/73/7c/546/t737073.jpg

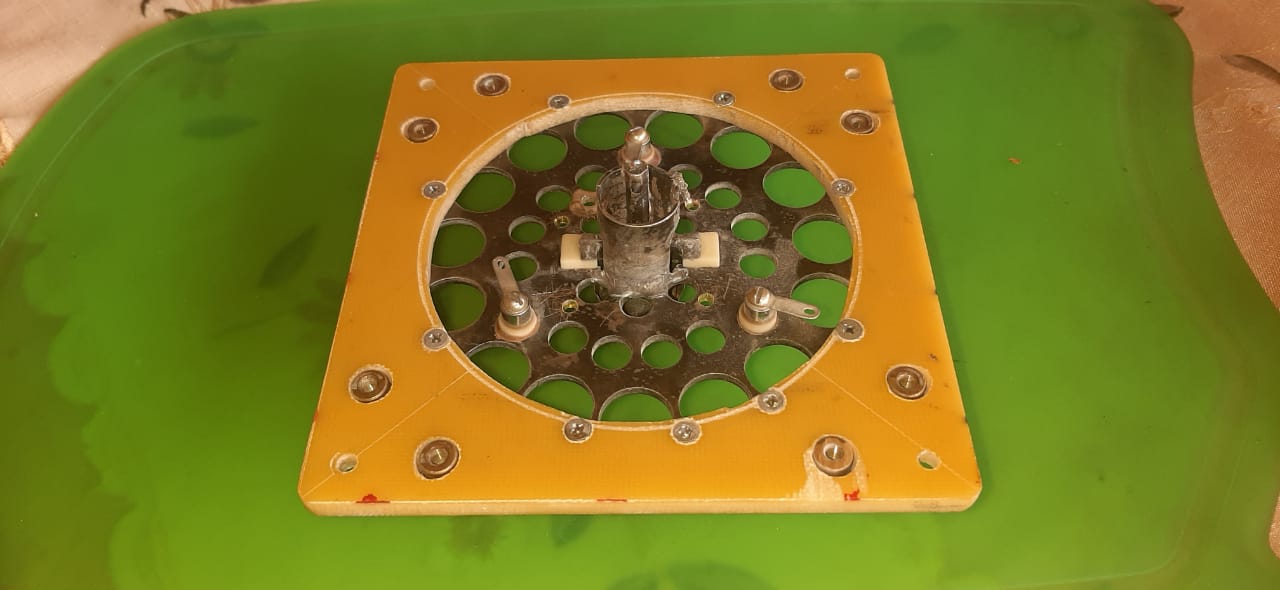

https://forumupload.ru/uploads/000e/73/7c/546/t776757.jpg

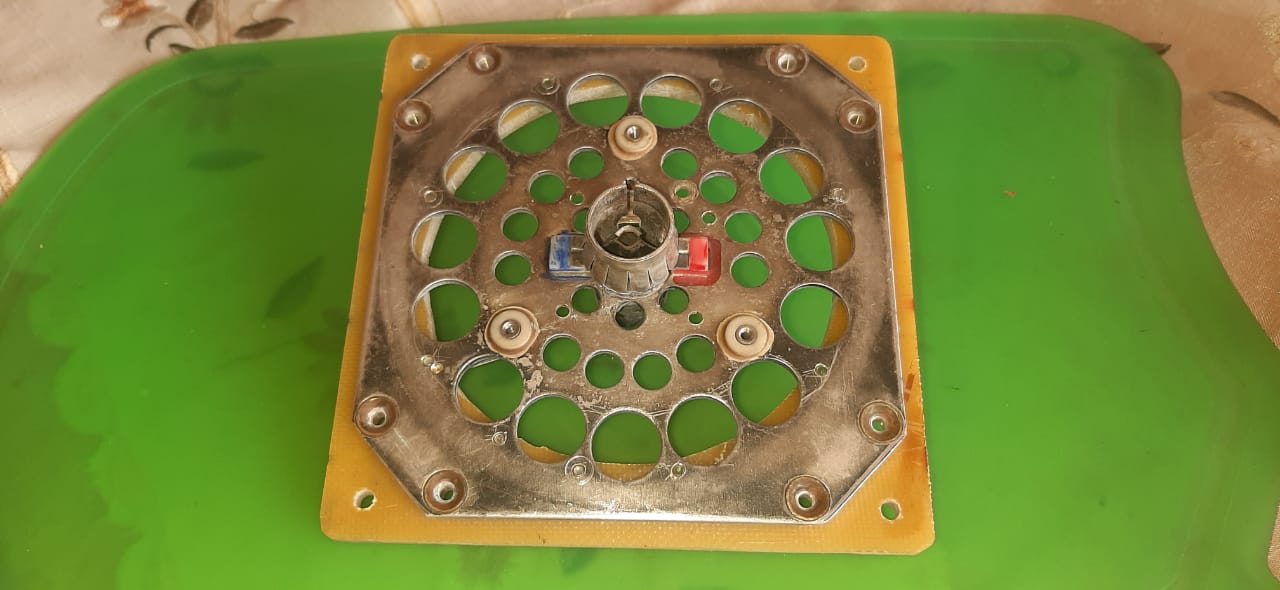

это не мое а предложенные варианты отрыва катода от земли

Отредактировано R8DR (2023-10-24 11:06:27)

369

думаю о накальном дросселе
подвал не большой у блока УМ Р-140
куда его там пристроит???

сейчас сижу и думаю (напугали меня)

Anatoly написал(а):

К50х10х8 током накала плюс полставатт раскачки.. точно в насыщение улетит.

накал по сути по одному проводу второй и так сразу на земле..

кто ни будь объясните неучу, мотать дроссель на кольце в два провода или на стержне (подход взят из схемы на ГС-35Б)
там накал запитан на дросселе из стержня 15см тол 8мм  50мкГн

370

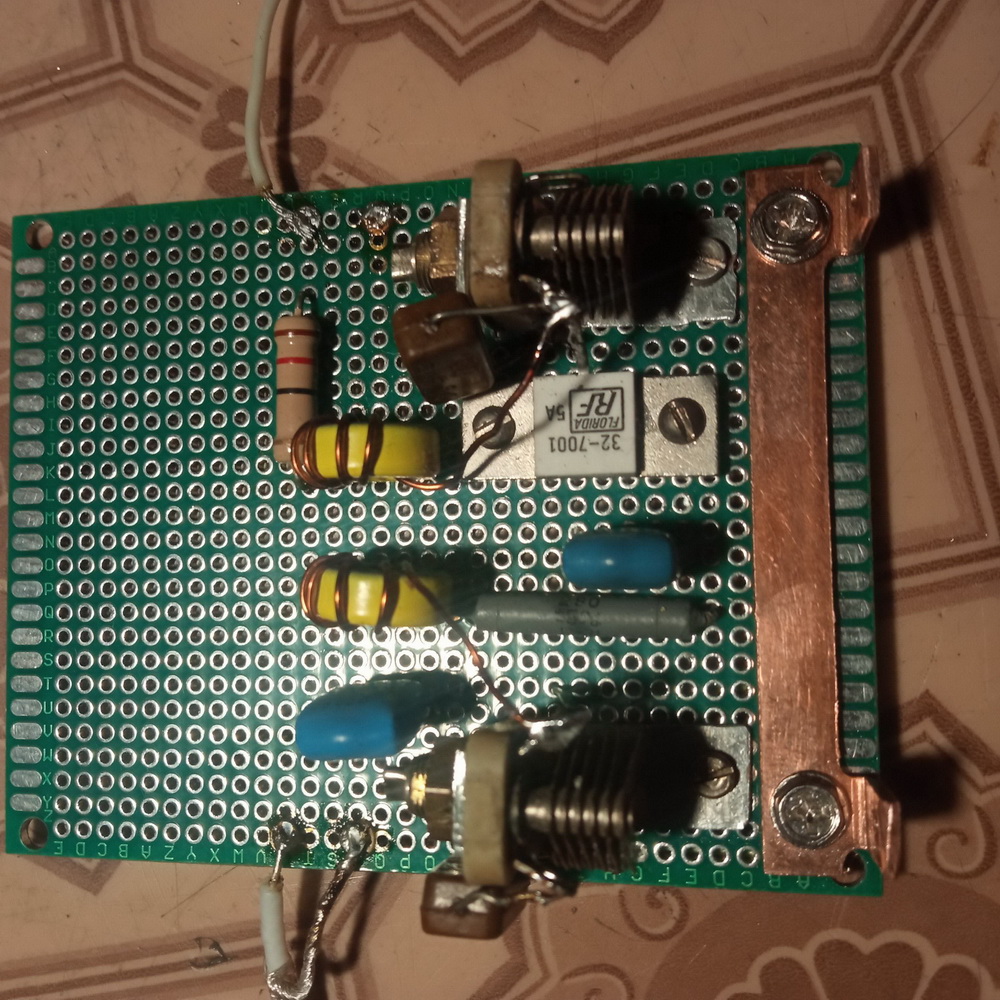

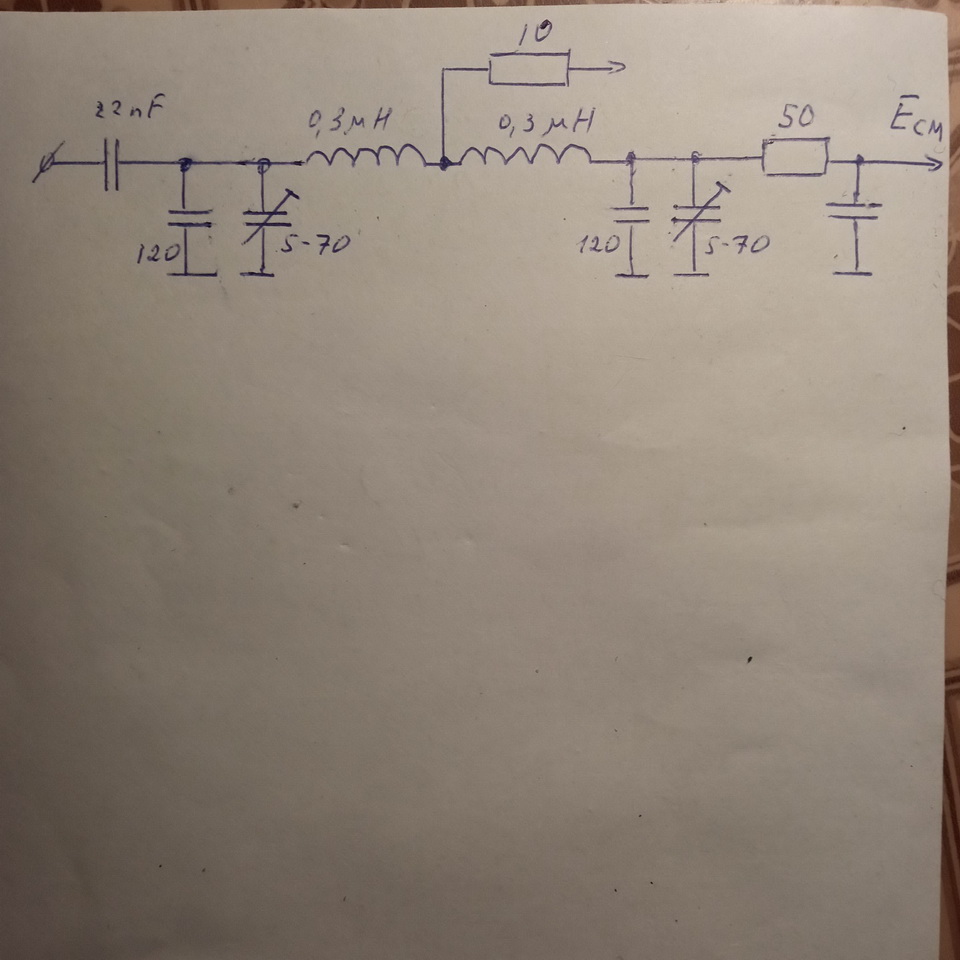

Лучше не получается.https://forumupload.ru/uploads/000e/73/7c/515/t944190.jpg
https://forumupload.ru/uploads/000e/73/7c/515/t244044.jpg

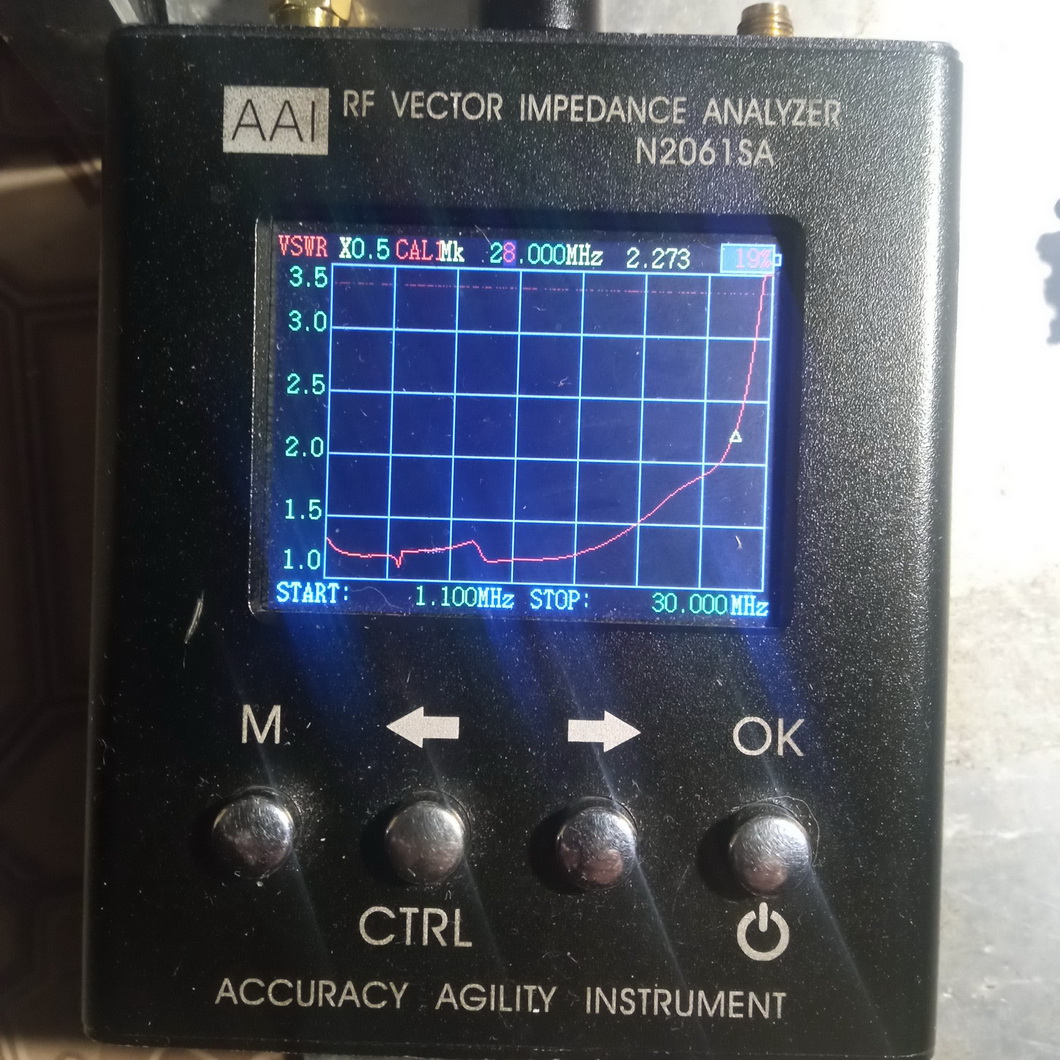

https://forumupload.ru/uploads/000e/73/7c/515/t749608.jpg

371

Игорь написал(а):

Лучше не получается

Кольца расположите взаимно перпендикулярно!!!

372

Сделал.То же самое.

373

Попробуйте в rfsimm помоделировать эту цепочку.. Когда меряете, управл. сетка от лампы должна быть подключена как по схеме. На вашем фото не видно участвует ли лампа в измерении. Причем лампа должна быть включена по полной, т.е. экранная сетка  тоже, на ней ставят емкость на корпус, и она тоже вносит свою емкость в управляющую сетку... Имейте это ввиду.. Может так и должно быть по ксв, с начала надо отмоделировать всю цепочку в программе, потом делать и стремится к идеалу, а не наоборот, как вы...Эмпирически, что то где то увидел, сделал, блин , почему не так..

Отредактировано R0SBD (2023-12-07 09:55:22)

374

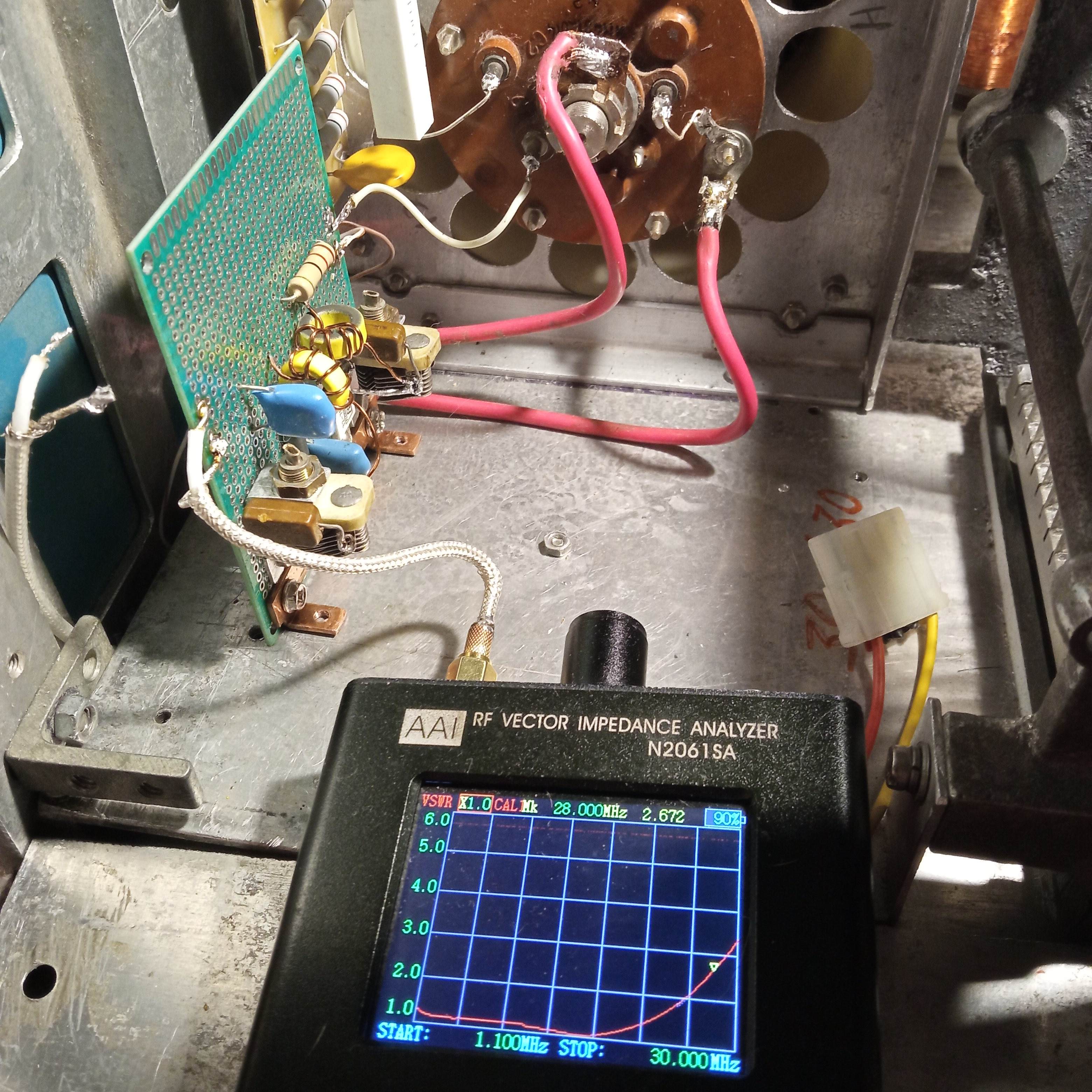

https://forumupload.ru/uploads/000e/73/7c/515/t34127.jpg
Все подключено.

375

Навскидку, у вас емкости в двойном п-контуре большие, по 120 пф. Вот к примеру 51 пф на входе и 39 пф на выходе: http://www.dc9dz.de/images/katana3k/sch … a3k_hf.png или http://cqham.ru/gu-43b_hf_pa.htm
rfsimm умеете рисовать схему, моделировать? В приборе уверены? Если ему на выход подключить просто 50 ом, покажет ксв=1 от 1мгц до 30 мгц?

Отредактировано R0SBD (2023-12-08 03:57:15)

376

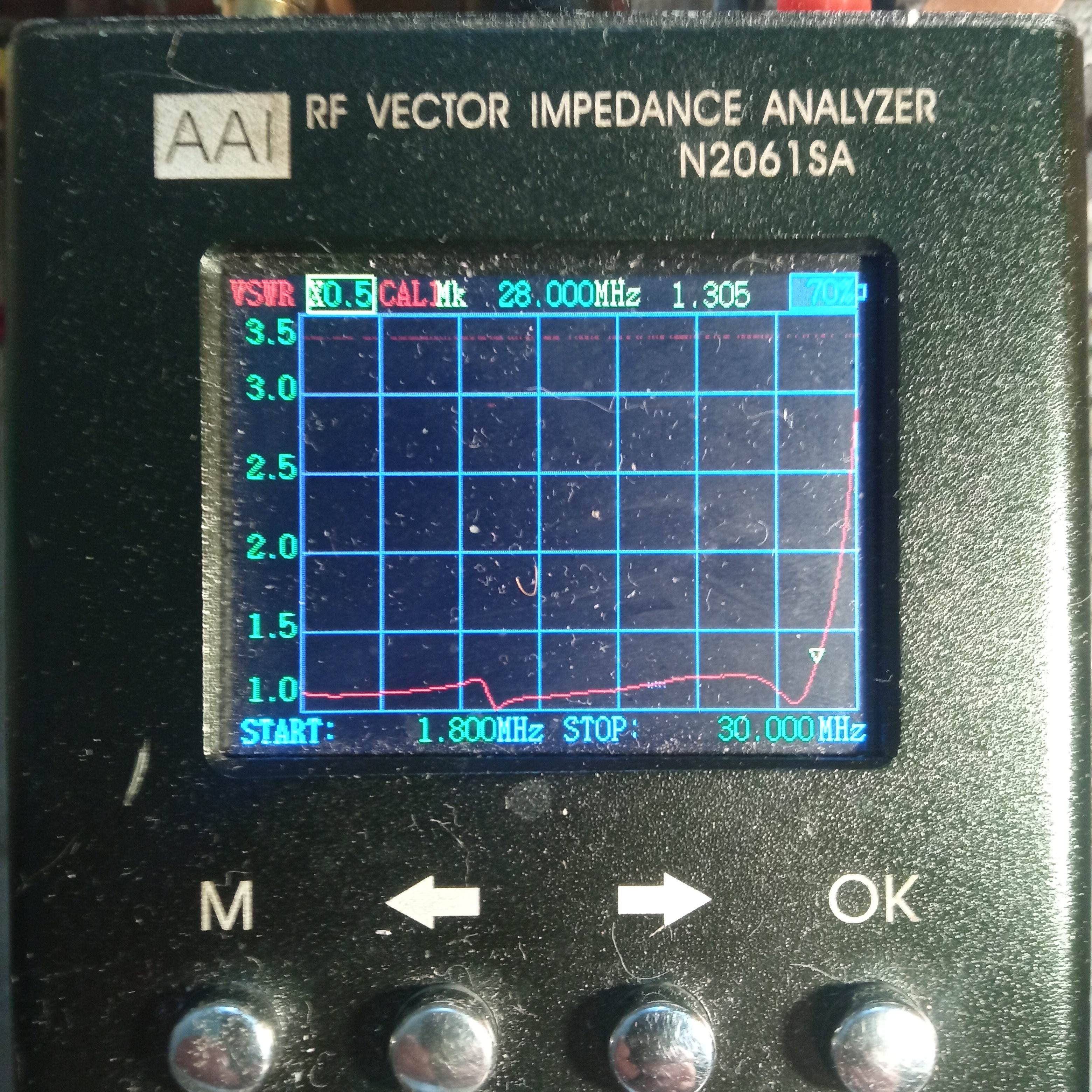

https://forumupload.ru/uploads/000e/73/7c/515/t109076.jpg
После танцев с бубнами.Лучше не получается.Так оставлю.

377

Странный человек. Спрашивает совета. А на вопросы не отвечает.. Типа сам с собою, .. ну тогда вам только бубен и поможет..

378

Здравствуйте,
вот что получилась при меня.

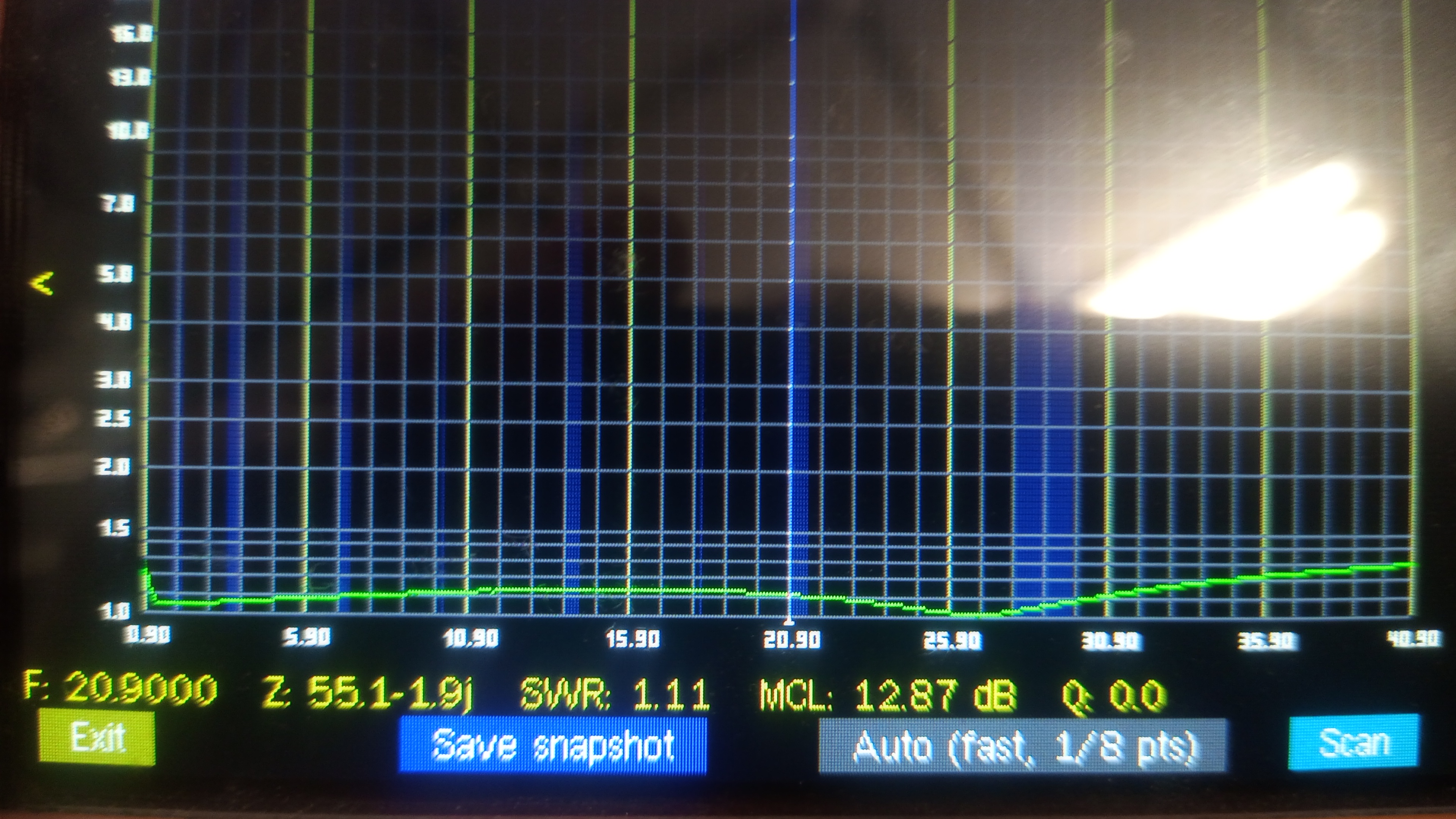

Ето вход 2хгу43б.https://forumupload.ru/uploads/000e/73/7c/467/t257045.jpg

379

Здрвствуйте,
пожалуйста подскажите какая раскачка надо
для двух ГУ43Б примерно для 3 kW,  Имею виду для 160м-10м.
73 Пламен

380

lz3bb написал(а):

пожалуйста подскажите какая раскачка надо
для двух ГУ43Б примерно для 3 kW,  Имею виду для 160м-10м.

Анодное 2,9 кВ, сетки +380В, резистор на входе УМ 17 Ом/30 Вт. Раскачка примерно 35-40 Вт для 3 кВт в нагрузке.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos    На продажу имеются 2 мои книги - по антеннам и по УМ.

381

Александр, добрый день. Достался ум по случаю на гу-43б. Аппарат - урезанная копия оконечника р-140, с БМЗ, вариометром, но без стабилизаций каких-либо, подгоревший накально-сеточный трансформатор и на аноде 3800в под нагрузкой. При 50% включением - 2000. В п-контуре стоят 12 реле В1В, 9шт на вариометр и 3шт на ёмкости.
В горячем постоянно - 15пф, далее подкидываются еще емкостя на горячий и холодный конец.
Судя по включению вариометра у него 3 положения: всё последовательно, параллельно-последовательно и параллельно, т.е.3 диапазона. Не могу найти резонанс на 40м. На 20 есть, на 30 есть на 40 вообще нет. вариометр в положении "0" конденсатор на полную введен. Кое-как есть резонанс на 40. На 40 четкий, на 80 вроде мощность есть.
Подскажите пожалуйста, при 3800 анодного какие горячие емкости ставить? Какими будут режимы работы ламп?
Экранное сделано по классике р-140, выпрямитель и на землю 10К на 50вт.
Выставил переменкой  360в. Смещение 51,7в. В режиме приема запирается -175в.
Заранее спасибо, надеюсь восстановить ум. Раскачка 15вт, всего будет.
Сейчас на 80 при 15вт отдает 4.5А на нагрузку, при 3800 анодного под нагрузкой.

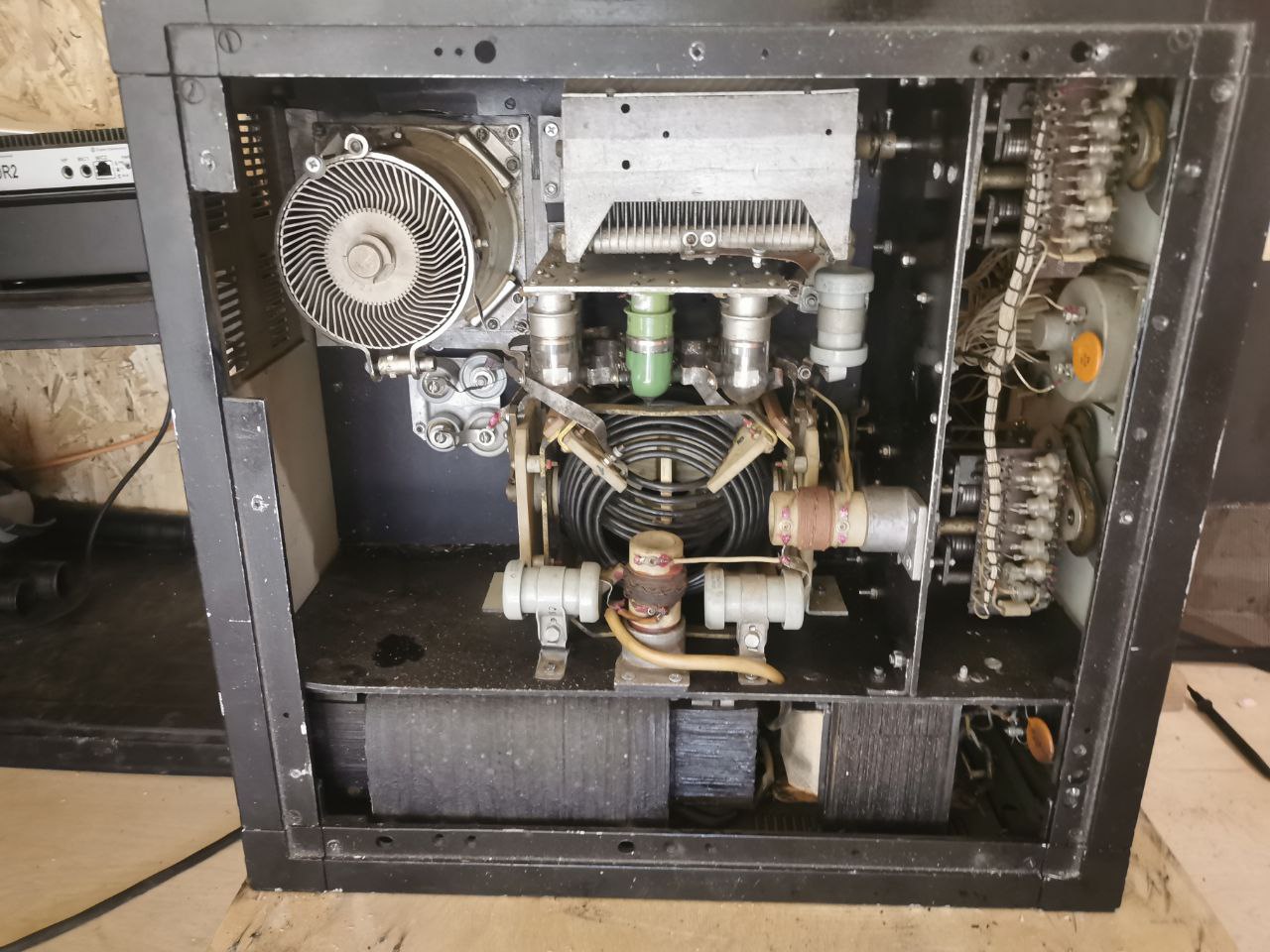

https://forumupload.ru/uploads/000e/73/7c/612/t180067.jpg

Отредактировано dwd (2025-03-17 03:14:43)

382

p.s. Разброс напряжений на конденсаторах может быть существенным, по этому напряжение на аноде измерил не точно, судя по всему...

383

dwd написал(а):

отдает 4.5А на нагрузку, при 3800 анодного под нагрузкой.

это что за ток 4,5 А? Откуда?
И какая мощность планируется с лампы? 2300 или 1600 или 1400 или 1000 Вт?
Вы уверены, что под нагрузкой на аноде 3800 В?
Только зная мощность с лампы , её анодное под нагрузкой я могу посчитать емкости ВКС для различных диапазонов.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos    На продажу имеются 2 мои книги - по антеннам и по УМ.

384

Alex_VE3KF написал(а):

это что за ток 4,5 А? Откуда?

По выходу стоит стандартный измеритель тока антенны от р-140, его показания на 50 омную нагрузку.

Alex_VE3KF написал(а):

Вы уверены, что под нагрузкой на аноде 3800 В?

Уже начал сомневаться, в выпрямителе 10 конденсаторов последовательно, каждый зашунтирован 200К резистором, на первом конденсаторе (200К резисторе) от минуса измерил напряжение, получилось 410в без нагрузки и 380 под нагрузкой.
Соберу делитель из 10ти резисторов 100К, посмотрю более точно но +- такое анодное.

Alex_VE3KF написал(а):

И какая мощность планируется с лампы? 2300 или 1600 или 1400 или 1000 Вт?

Сложный вопрос, у меня раскачка не более 15вт, исходя из этого...
По кое-какой информации известно что этот УМ при хорошей сети отдавал под 1,8-1,9кВт.
В идеале конечно чем больше тем лучше)
Тут раньше стояла другая лампа, видимо 78я но поставили 43 и не факт что п-контур оптимизировали.

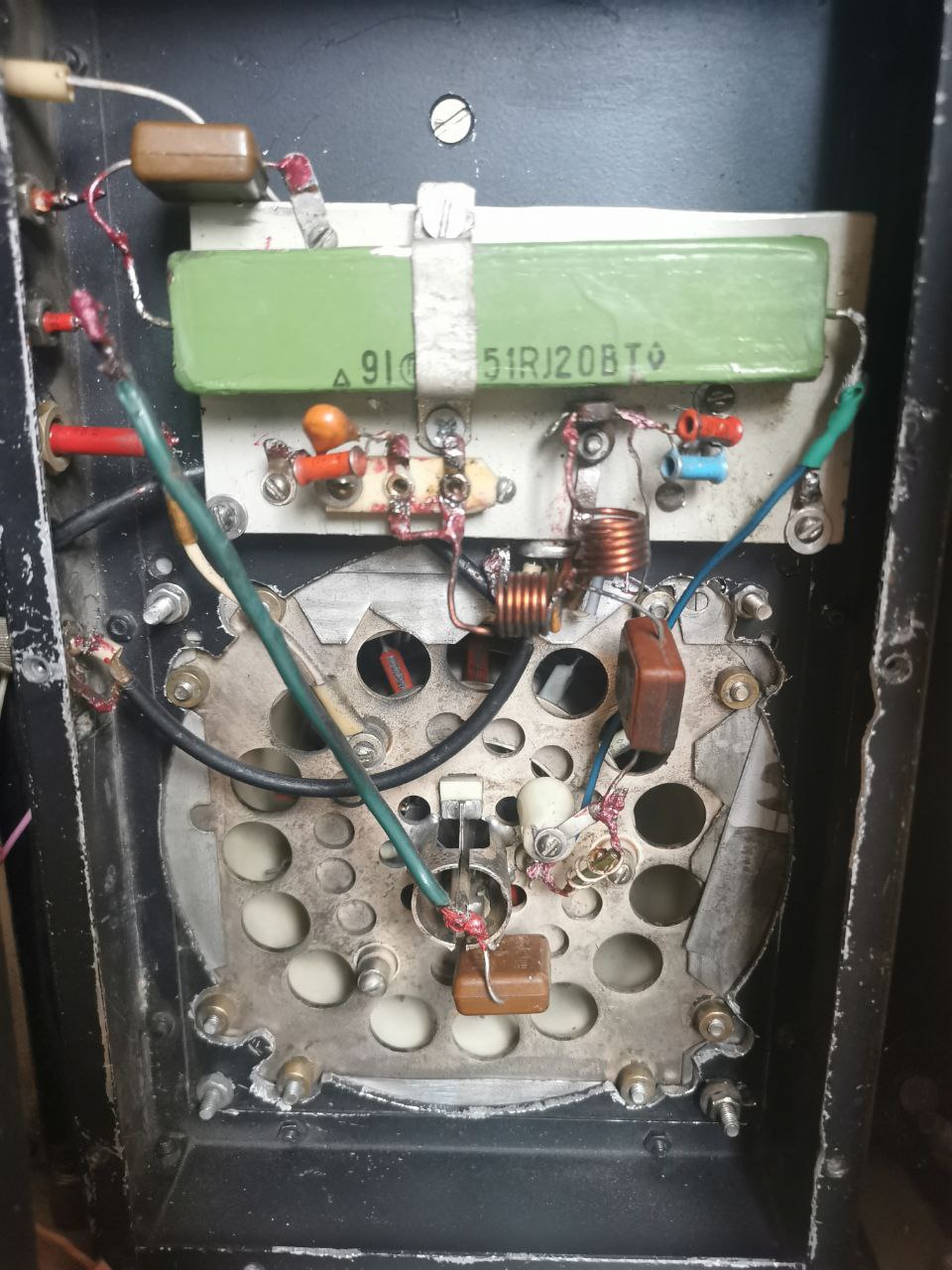

Входная часть тоже не ахти, на 28мГц КСВ=5,1 по входу.
https://forumupload.ru/uploads/000e/73/7c/612/t409204.jpg
Строится он только на 80 и 20 и я не пойму, толи реле не контачат то ли емкости под 78 лампу стоят.
Пока разбираюсь с коммутацией, понятно что на горячей стороне постоянно емкость 15пф, подстегивается по диапазонам 56пф итд. Пока разбираюсь с коммутацией. Схемы нет от него.

Отредактировано dwd (2025-03-18 08:12:31)

385

dwd написал(а):

По выходу стоит стандартный измеритель тока антенны от р-140, его показания на 50 омную нагрузку.

Это примерно 1 кВт. Но если ВКС не оптимальна, то и не стоит этот ток брать во внимание.

dwd написал(а):

Уже начал сомневаться, в выпрямителе 10 конденсаторов последовательно, каждый зашунтирован 200К резистором, на первом конденсаторе (200К резисторе) от минуса измерил напряжение, получилось 410в без нагрузки и 380 под нагрузкой.

300 В просадка это всего 7,3%. Если это не ошибка, то превосходный БП.

dwd написал(а):

По кое-какой информации известно что этот УМ при хорошей сети отдавал под 1,8-1,9кВт.

Не уверен, что достаточно 15 Вт будет. Скорее всего 1700 Вт может быть.
Пишите в личку.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos    На продажу имеются 2 мои книги - по антеннам и по УМ.

386

Alex_VE3KF написал(а):

Это примерно 1 кВт. Но если ВКС не оптимальна, то и не стоит этот ток брать во внимание.

Да, не стоит. Только запустил его, оживил так сказать и попробовал. Хорошо что есть результат и лампа живая, что не мало важно.

Alex_VE3KF написал(а):

300 В просадка это всего 7,3%. Если это не ошибка, то превосходный БП.

Я несколько раз измерял, по идее ошибки нет но перепроверю с новым делителем. Не могу понять что за трансформатор стоит, толи от 118 (очень похож) то ли от 140й с отпиленной половинкой (?) но сут ьв том что при 0,7А просадка не велика, значит при 0,9 не сильно изменится.
Электричество "современное", 3 фазы, 10 квадратов со столба заведено медью, далее 4кв на усилитель, временно.

Alex_VE3KF написал(а):

Не уверен, что достаточно 15 Вт будет. Скорее всего 1700 Вт может быть.

А если с компенсацией сделать, на резистор 100 ом и трансформатор 1:2 по классике как у Гончаренко? Делал на 74 лампе, 6вт достаточно было раскачать до 1кВт при 24000 анодного. может тут так же получится?
--
Разобраться бы с ВКС, если настроено на 78 лампу или 84ю, то может вернуть всё как было, воткнуть 84 или 78 лампу вместо 43.. В общем куча засад с этим УМ.
Пока собираю детали на экранный стабилизатор http://cqham.ru/gu43-4l1da.htm
Но не уверен, если ли от него вообще смысл какой-либо...

Отредактировано dwd (2025-03-18 08:23:01)

387

dwd написал(а):

Я несколько раз измерял, по идее ошибки нет но перепроверю с новым делителем. Не могу понять что за трансформатор стоит, толи от 118 (очень похож) то ли от 140й с отпиленной половинкой (?) но сут ьв том что при 0,7А просадка не велика, значит при 0,9 не сильно изменится.

Дело не в этом, а в том, что раскачки 15 маловато слегка.
Разберемся и с ВКС. Но напрямую это не взять.
Пишите в личку.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos    На продажу имеются 2 мои книги - по антеннам и по УМ.
