Спасибо за ответ!
А не будет ли возбуждаться каскад на 2-х лампах?
Крутизна суммарная получается ещё та!!!
Наверное следует вводить нейтрализацию?

Конечно естъ, только фото не могу найти.

Александр!
Я прочитал п.188.
Но мой вопрос касался варианта п.196.
Т.е как вы написали r=120 ком.
В случае с r=25 ом всё понятно, но применяя компенсацию получаем
в сетке контурную систему, да ещё с высокой добротностью и
r=120 ком. Или я что то не понял?
И обратил внимание, что в более раннем варианте компенсации
входных ёмкостей ламп имею заметную неравномерность напряжения
на сетках ламп.
Поэтому приходится крутить уровень TX.

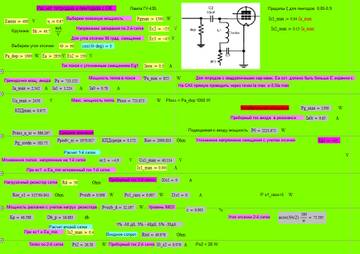

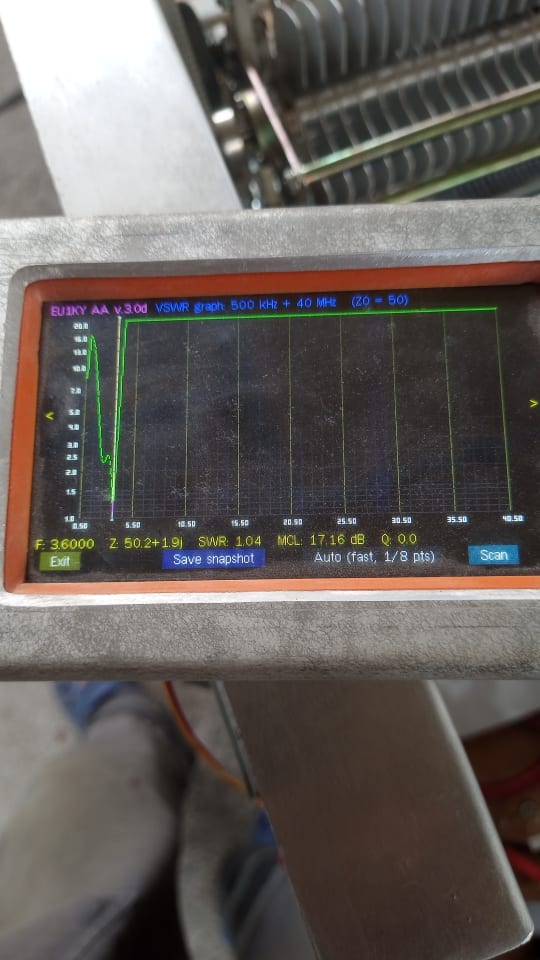

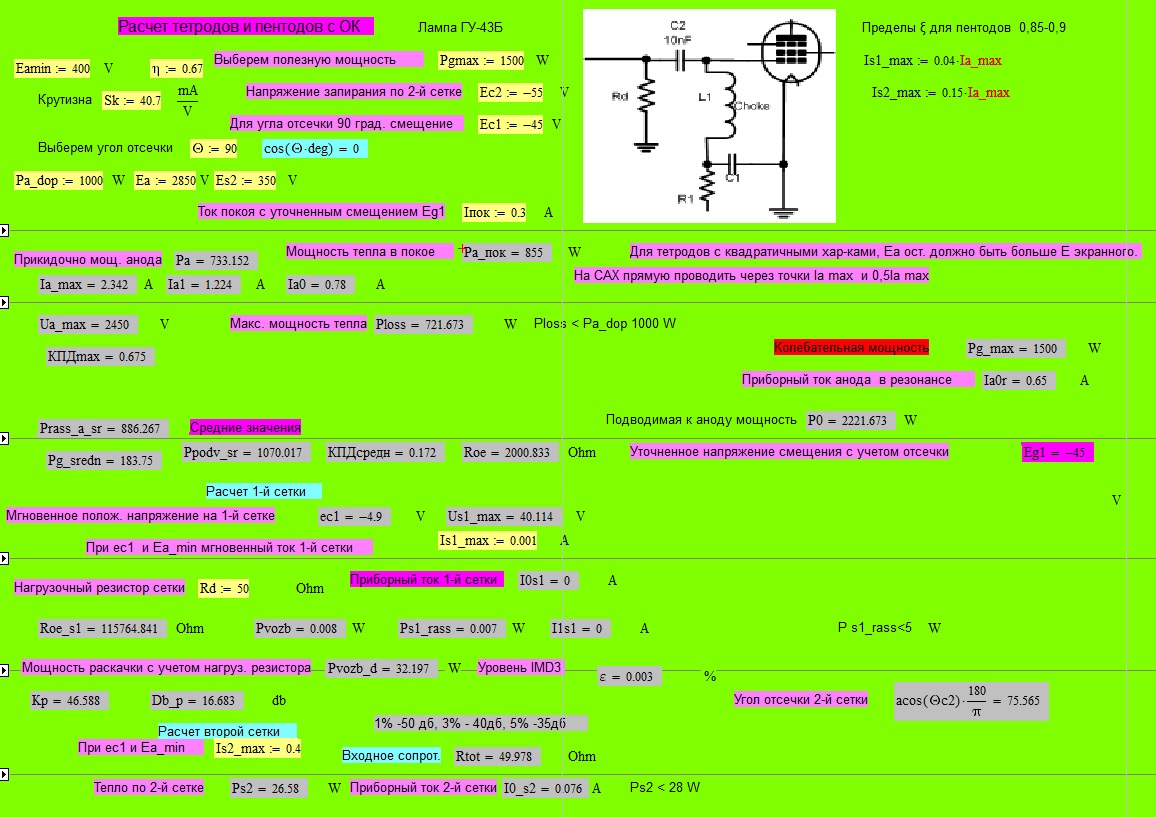

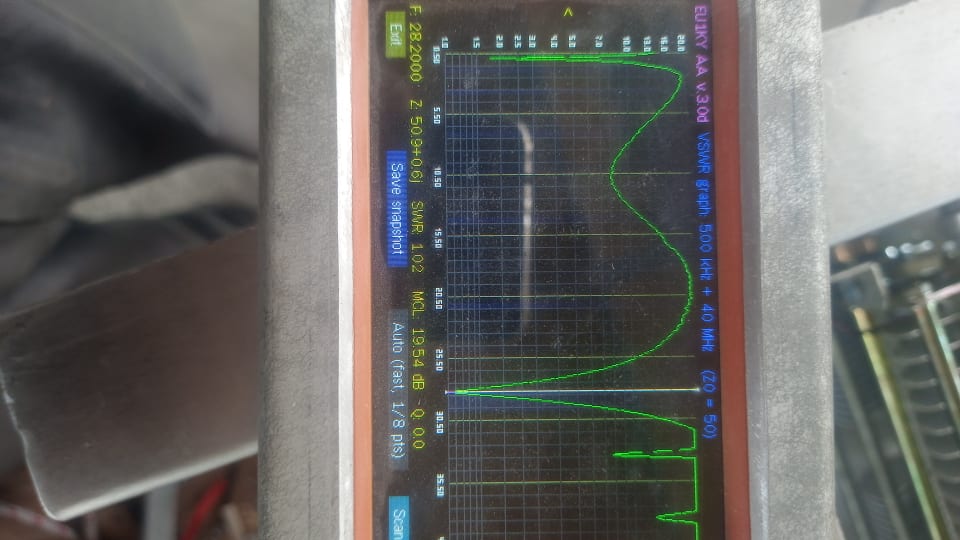

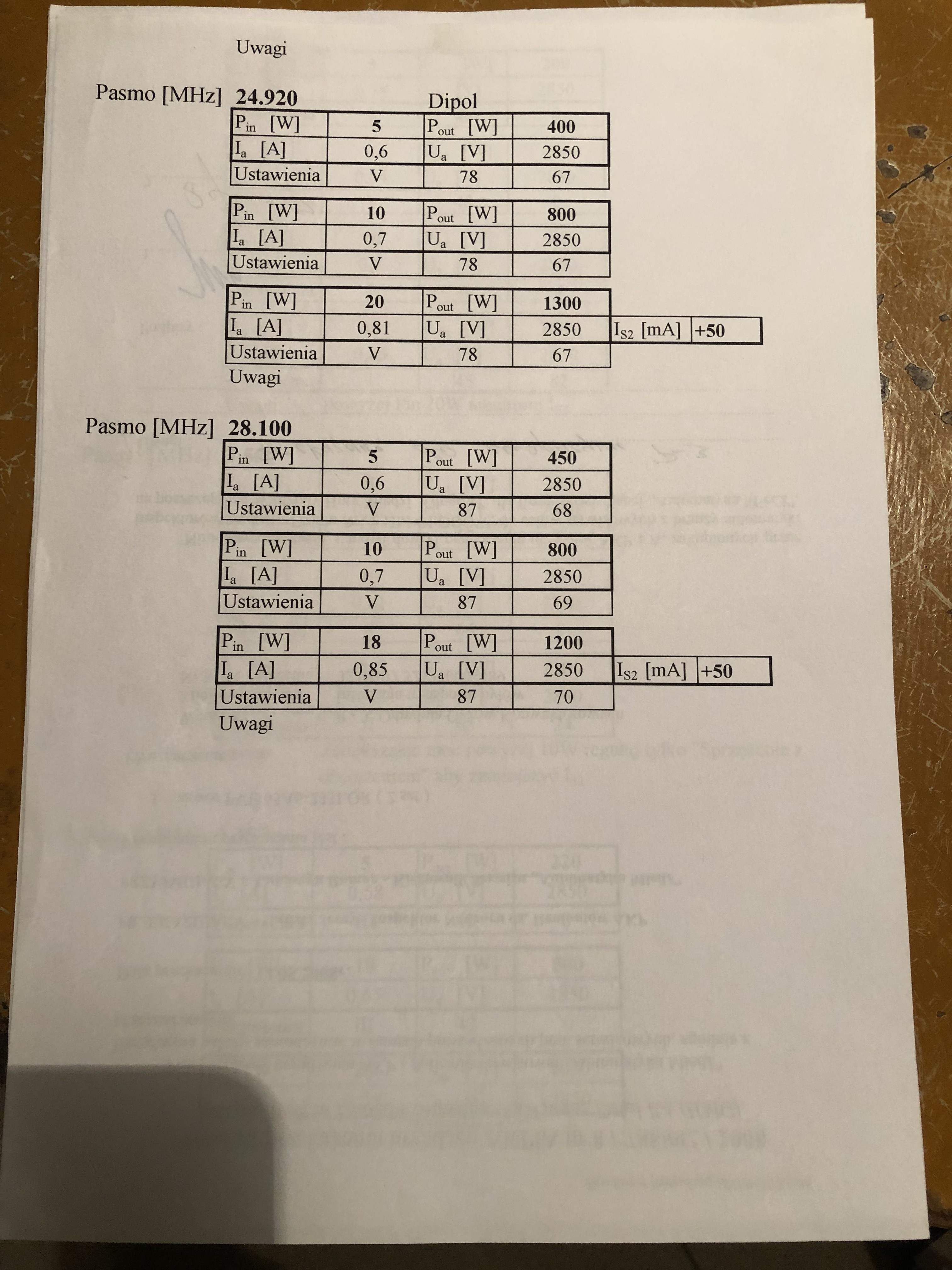

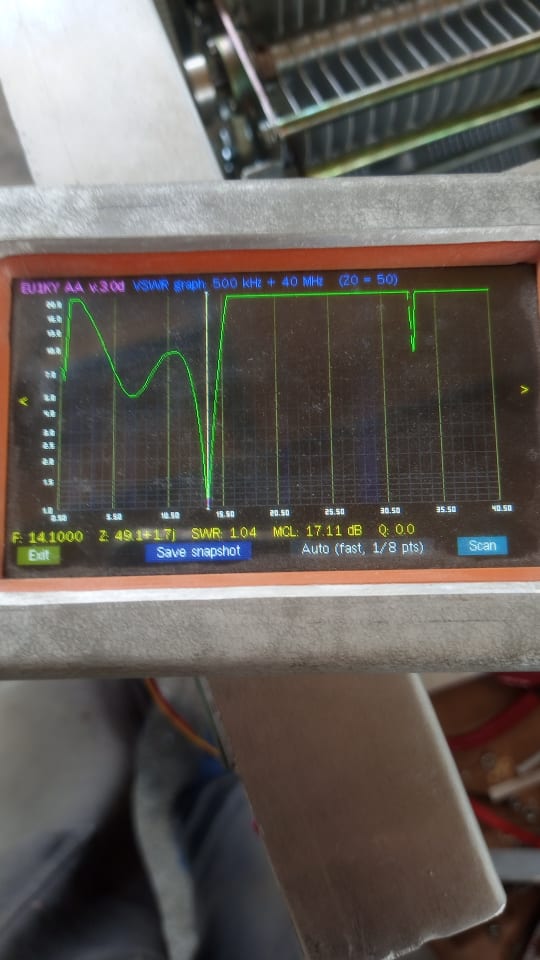

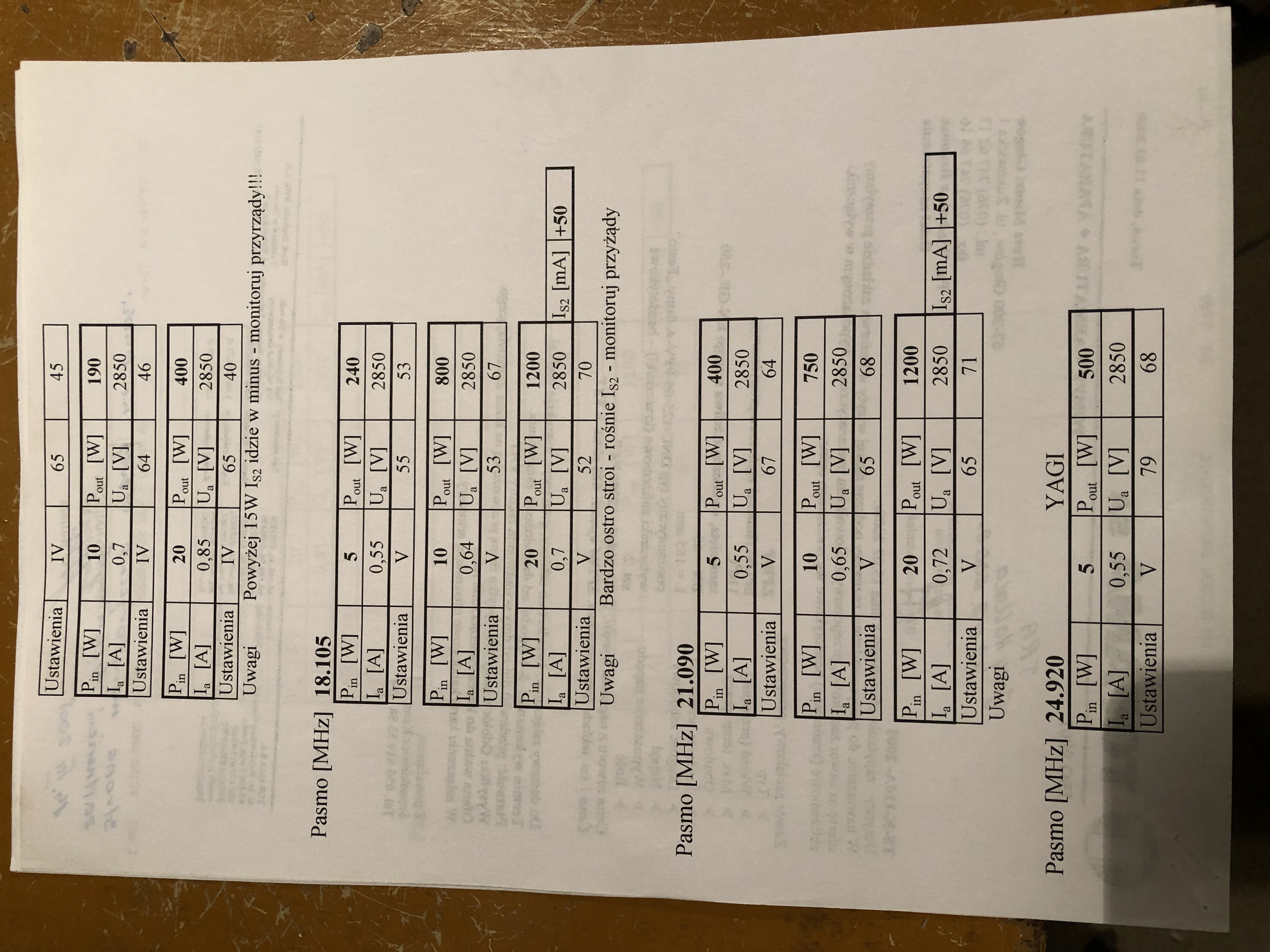

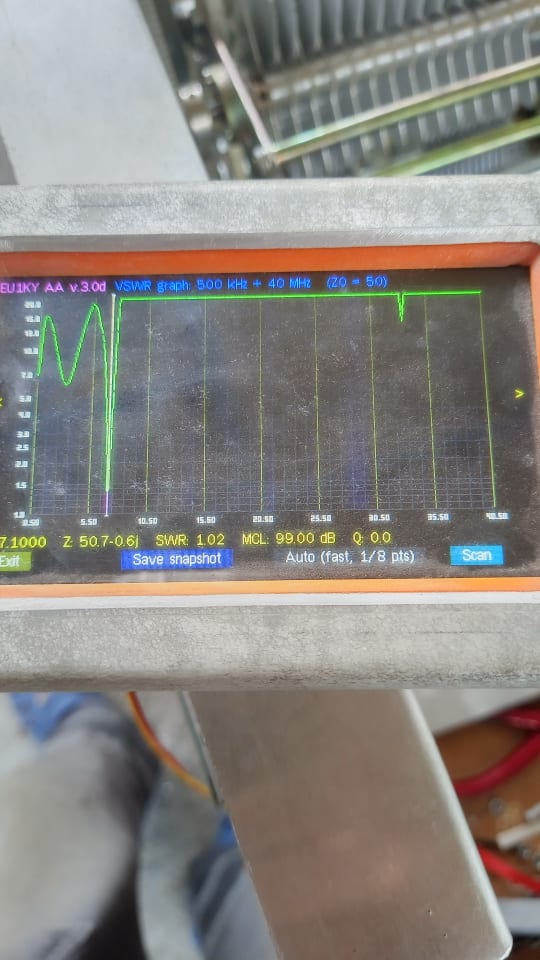

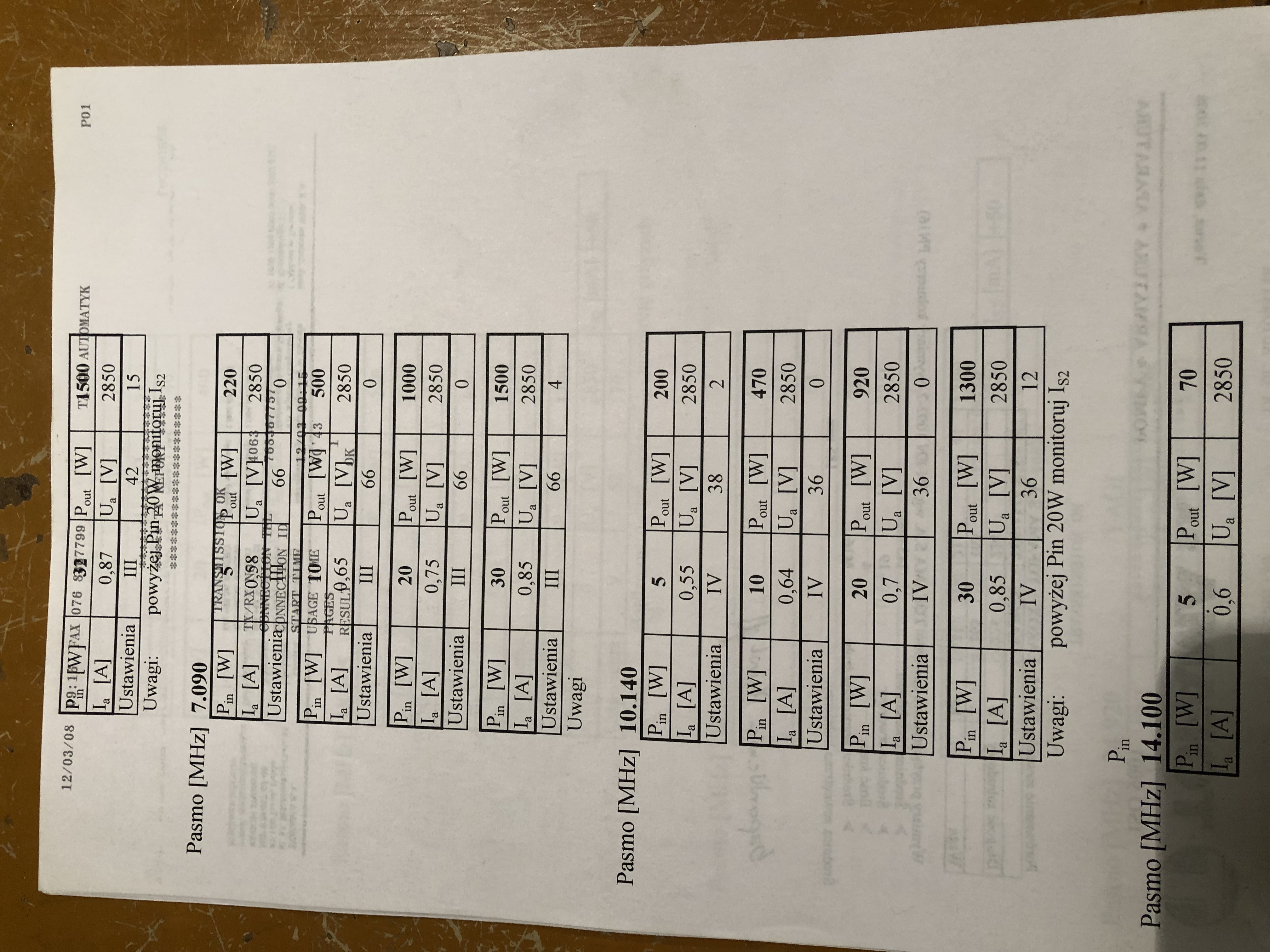

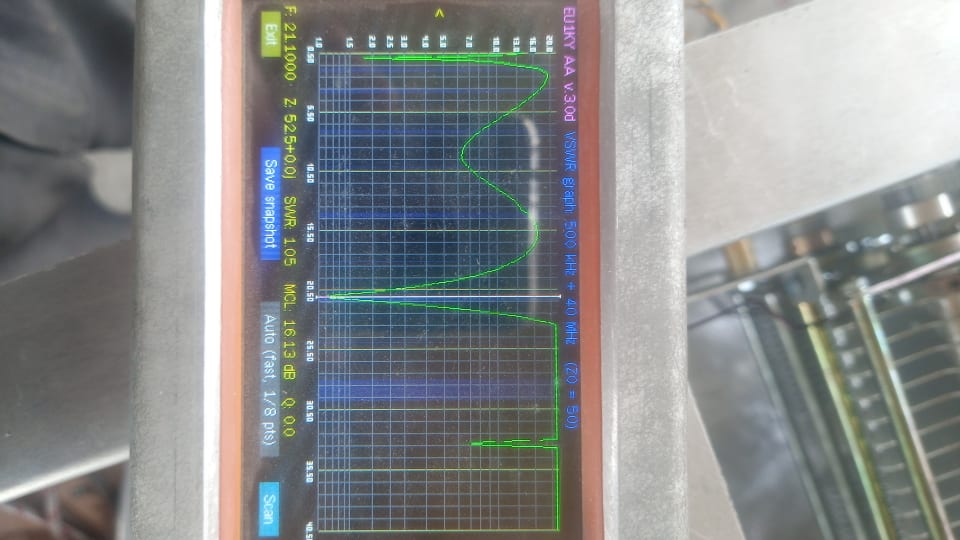

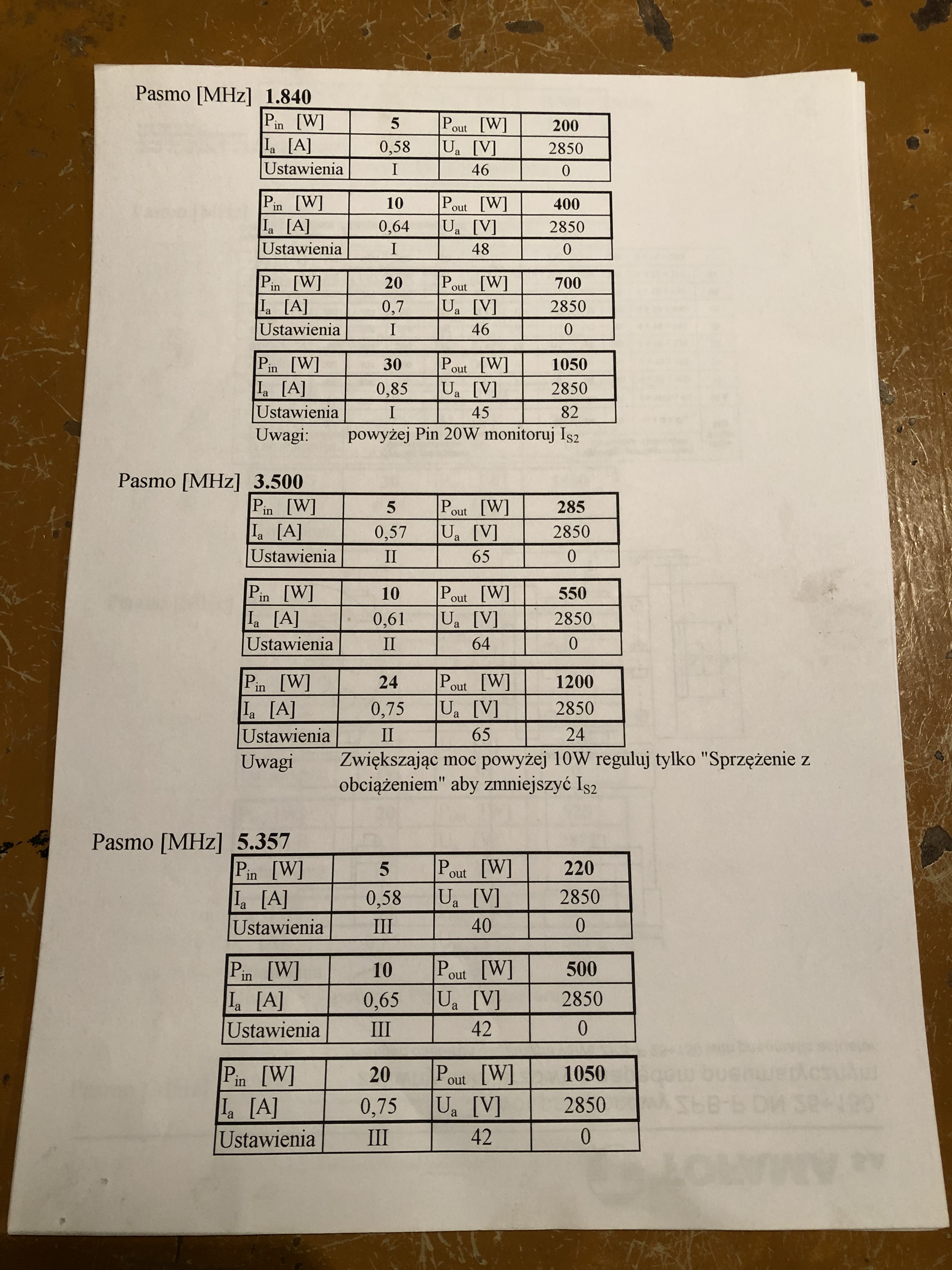

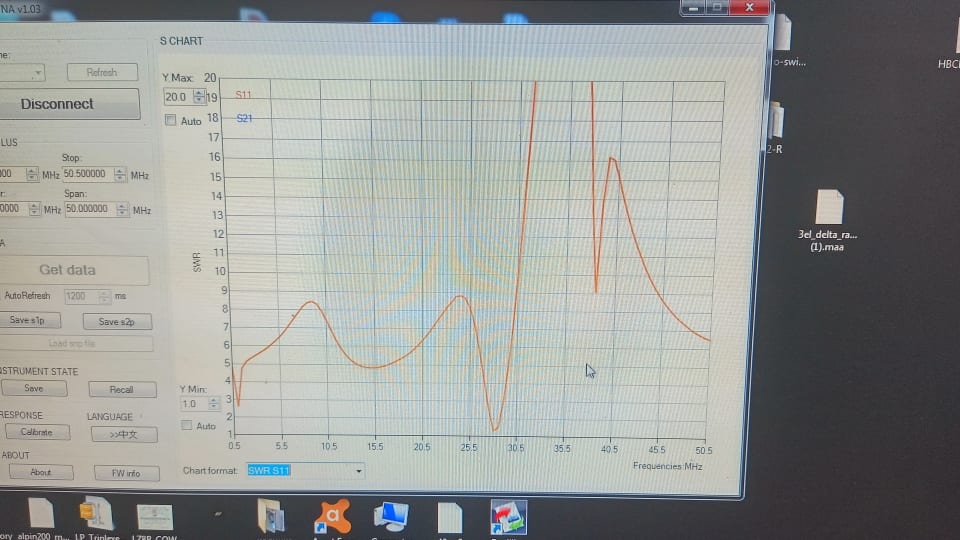

КСВ по входу 1-1.1 . Вопросов нет.

Спасибо, Александр.
Сегодня я собираюсь измерить C1 и C2.
C2 Думаю не будет проблемой, может есть необходимость, потому что оригинал.
Я буду измерять C1 в системе без вариометра и с ним, без C2.
П контур, который мы хотим использовать, уже существует, это Р-140, драйвер снят, а вторая лампа заменена.
Оригинальный, серийный блок питания, оригинальные дроссели.
Мощность такого размера (3.45 кВт) - не наша цель. Оптимально так и должно быть.
Наверное, быстрее заведем вторую панель с одной лампой.
Хочу правильно замерить С1, но описания таких замеров не нашел.

Тоже в раздумьях.
Видимо что

это будет измерение анодного КПЕ в "голом виде", с подключенным вариометром, с подключенным вариометром и холодным КПЕ.
Наверное цель - учесть паразитные емкости в расчетах.

Вот это неясно.
По драйверу вопросов нет, вторая лампа - это "внештатная 43-я"?
То есть попытка замерить реальные емкости в оригинальной 140-й и потом замерить после добавления второй 43-ей лампы?
Если "заменена" - это опечатка и должно быть "удалена", то тогда что-то понятно.
Обмерять "исходную 140-ю" и обмерить после добавления второй лампы.
И исходя из реальных замеров выполнить расчет ВКС.

Добрый вечер.
Полностью согласен, писал не очень четко. Прошу прощения.

Я думал, Александр спрашивает об этой емкости
С1 - это моя окружающая ёмкость,  лампа вставлена ​​в розетку и подключения к вариометру.

Эта вторая лампа уже есть, размеры измерение этого блока я приложил выше, пост 228.
Я читал об усилителях на этом форуме и считаю, что у нас плохая конструкция.
Усилитель 2x 43b сегодня отложили в сторону. К весне мои коллеги хотят работать с уже существующим.

блок УМ от Р-140 - "вторую панель" Я написал неправильно, но Евгений угадал. панель - блок.
Есть блок Р-140 с одной лампой, и я позабочусь о нем.
Начну с поста 8.
Waldek sp3ffp

Отредактировано Waldek (2021-11-23 15:01:48)

Добрый вечер
Хочу запустить блок Р-140 на одной лампе ГУ-43б. В качестве анодного источника питания хочу использовать трансформатор от Р-118. Теперь я хочу загрузить этот трансформатор и измерить анодное напряжение. В моем экземпляре трансформатора нет клеммной колодки, как в описанном трое по CQHAM, есть отводы, не выведенные на клеммную колодку. Ищу оптимальное значение анодного напряжения. Не помню, сколько это было, и читал на этом форуме.
Мощность - не главный фактор. В основном для меня важно качество сигнала.
Несколько дней не мог зайти на форум, не знаю по каким причинам.
Раньше я много читал о GU-43b, но я не специалист по усилителям. Я хочу следовать приведенным здесь рекомендациям.
Мощность 1200 -1500 Бат, буду доволен.
Входные цепи, указанные здесь, в соответствии с DL2KQ, стабилизация сетки 1 и 2 по приведенным здесь схемам, параллельные стабилизаторы.
Аноды питаются последовательно от фильтра Пи, есть оригинальные детали, дроссели.
У меня тоже трехфазный трансформатор, но боюсь слишком высокого анодного напряжения, у меня нет штатного дросселя подачи анодного напряжения.
Сеть 230/400 В мне очень подходит.
У меня 60 м до ТП, там трансформатор 100 кВА и от него питаются 2 дома. У меня 245 В в однофазной розетке.
Блок Р-140 как на http://ur4qbp.ucoz.ua/, фото.
Драйвер удален.
Разбираю винты, элементы и чищу.
В ламповой панель впаял 12 конденсаторов 10 нФ / 3 кВ. Измеренное среднее значение составляет 9,6 нФ.
Теперь я загружу трансформатор Р-118 на ток около 0,9 А и измерю напряжение. Буду искать где-то около 2900 вольт DC.
Результаты с запросом расчетов пришлю на форум.
С уважением

Отредактировано Waldek (2021-12-02 17:14:24)

Добрый вечер
1. Подтверждаю, напряжение 2850-2900 В, этот блок Р-140 на одной лампе должен работать с блоком питания, где пока работают две лампы.
Панель для ГУ43б уже сделана, вставлена ​​в блок.
Теперь меняю перемычки в переключателе. Конденсаторы будут вставлены, когда я получу данные от вас, Александр.
Я прошу произвести расчеты также для полосы пропускания 60 метров.
У меня уже есть медный лист, чтобы подвести необходимые соединения для конденсаторов, горячего и антенны.
Предварительно просматриваю переделки в блоке согласно UR4QBP на его сайте.
Узнаю, как переключаются диапазоны БМЗ.
2. Анодный трансформатор от Р-118 дает мне напряжение не более 1920 В  при токе 1,6 А, переменном.
Приходится увеличивать R и доводить до 0,9 А. Добавляю лампочки, у меня 120 В - 300 Вт x16.
  Трансформатор красивый, очень тихий.
73 Waldek
