Можно и так, но проще так. Выбрать файл zip с РС загрузить и вставить все.
Да. У меня не оказалось zip, только rar, а его не принимают...
73! Александр
На 28 Мс безобразная ДН, да и входной имеданс ужасный. Без СУ не обойтись
Да, на 28 MHz не айс.
Но я эту антенну проектировал на нужные мне участки диапазонов. И она неплохо работала, в частности на 28.5 MHz, показывая вполне небезобразную диаграмму и вовсе не ужасный импеданс... Так что вполне обходился без СУ.
Отредактировано RZ6FE (2019-12-05 18:21:31)
73! Александр
Вот эта пятидиапазонка https://yadi.sk/d/23lN8dim7tnx9A неплохо работала. Но тут надо было крутить дистанционно конденсатор.
Отредактировано RZ6FE (2019-12-05 18:41:59)
73! Александр
У меня не оказалось zip, только rar, а его не принимают.
Так вроде бы и винраром можно и zip файлы делать.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Так вроде бы и винраром можно и zip файлы делать
На моём стареньком нетбуке не получается почему-то...
73! Александр
На моём стареньком нетбуке не получается почему-то..
Прочтите как это сделать
https://moydrygpk.ru/texnicheskie-vopro … arxiv.html
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Прочтите как это сделать
Спасибо, пробую.
Не получилось...
Отредактировано RZ6FE (2019-12-06 02:13:01)
73! Александр
Не получилось...
Почему то в конце файла добавлена точка, что недопустимо. Точка должна быть только перед расширением файла.
Модератор позже разберется.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Почему то в конце файла добавлена точка, что недопустимо.
Саша, точки после расширения нет.
Её добавил форумный движок в окне отказа.
Только что создал рар и мне тоже не позволил приаттачить.
Позже порою настройки, но вряд ли что-то там нового найдется.
Её добавил форумный движок в окне отказа.
Именно так, я тоже создал архив без точки, но отказ файла с точкой. После расширения не должно быть никаких символов. Это ошибкой считается. Поэтому и отказ.
Но в списке разрешенных приложений есть и рар и зип.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
в списке разрешенных приложений есть и рар и зип.
И права у пользователей проверил - не ограничены с загрузкой.
А я бы так же попробовал поставить Вертикальную Дельту, но в моих условиях, все же буду ставить GP на 20-ку, но нестандартную, 1/2 лямбды. Согласовать думаю, катушкой индуктивности с отводом ( центральная жила кабеля) на сопротивление 50 Ом. Не знаю, на сколько и чего я выиграю по сравнению с GP 1/4, но обещают более прижатый лепесток к горизонту. Кроме того, рассчитываю, что такая антенна, не сильно будет зависима к качеству противовесов ( земли)...
Бог нам дал CW, ленивые придумали SSB, а черти - FT8
буду ставить GP на 20-ку, но нестандартную, 1/2 лямбды. Согласовать думаю, катушкой индуктивности с отводом ( центральная жила кабеля) на сопротивление 50 Ом. Не знаю, на сколько и чего я выиграю по сравнению с GP 1/4, но обещают более прижатый лепесток к горизонту. Кроме того, рассчитываю, что такая антенна, не сильно будет зависима к качеству противовесов ( земли)...
А попробуйте ту, что в #33.
20-ка + 4 диапазона вверх до 10-ки и даже на СВ.
73! Александр
20-ка + 4 диапазона вверх до 10-ки и даже на СВ.
Эта антенна требует 5 труб, затраты большие. Проще 1 трубу и сделать СУ на 5 диапазонов.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Проще 1 трубу и сделать СУ на 5 диапазонов.
Да, так может и проще, и дешевле.
Но какой длины взять эту одну трубу?
73! Александр
Эта антенна требует 5 труб, затраты большие
Вспомнил - в антенне из #33 (Посмотреть или скачать файл «RZ6FE 14...28(27) MHz.maa» https://yadi.sk/d/23lN8dim7tnx9A) не пять, а шесть труб. Три трубы по 2 м диаметром 30 мм и три трубы по 2 м диаметром 15 мм. Итого около 12 метров.
Alex_EW6T хочет "...GP на 20-ку, но нестандартную, 1/2 лямбды..." (похоже, с питанием снизу, по Фуксу) - получается ему надо будет около 10 метров трубы. Так это не намного дешевле 12 метров и + 4 диапазона.
Отредактировано RZ6FE (2019-12-09 00:50:23)
73! Александр
Давно известно, что совсем необязательно делать излучатель равным 0,25 волны или диполь резонансным. Это делается для того, чтобы не применять СУ и напрямую питать антенну кабелем.
Но излучать может провод любой разумной длины. С точки зрения минимизации затрат на трубы из цветмета, да и шансов, что их сдадут в приемку, лучше делать один излучатель, но на несколько диапазонов, а согласовывать все их с помощью СУ. Затраты на СУ будут меньше, нежели на трубы. Работать будет не хуже чем резонансный излучатель, а даже лучше. Пример 5/8 волны вертикал.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
лучше делать один излучатель, но на несколько диапазонов, а согласовывать все их с помощью СУ.
Так и я об этом - нтенна (один излучатель) из #33 ( Посмотреть или скачать файл «RZ6FE 14...28(27) MHz.maa» https://yadi.sk/d/23lN8dim7tnx9A) около 8 метров легко согласуется на 14....28 МГц (5 диапазонов) с помощью изменения ёмкости всего одного конденсатора в составе гамма-СУ.
Отредактировано RZ6FE (2019-12-09 00:52:06)
73! Александр
Всем привет! Что то я недоволен как работает мой GP 1/4 на 14 мгц. Вроде как бы и работает, но не эффективно, как бы хотелось. Возможно низко установлен.... возможно рядом железа много ( металл.сарай и забор)....но чувствуется, не прет, как бы хотелось. Судя по всему "железо" сильно поглощает....Нужно что то изменить. Все же хочется ,что бы на 20-ке была больше эффективность. На ум приходят следующие решения исходя из местных условий.
1. Поднять четвертуху над забором на 3-4 м и поставить просто тупо 2-4 противовеса ( расцепиться по массе с забором, как это сейчас выглядит).
2. Убрать четвертуху и поставить 1/2 волны. Практически это выполнимо. Все для этого есть. Пол длинны волны, не нуждаются в противовесах... Можно тупо заземлить.
3. Убрать Вертикал, поставить мачту 9м из пластика и повесить Дельту на 14 мгц. Встанет почти вертикально. Нижняя часть треугольника будет в 3 м от земли. Опять таки , замкнутая рамка, возможно ожидаемо будет и тише на прием.
Вот по какому пути можно пойти, с точки зрения лучшего КПД на передачу на диапазоне 20м?
Между антеннами, довольно близкое расстояние , всего 8-9м. Это так же нужно учитывать.
Бог нам дал CW, ленивые придумали SSB, а черти - FT8
Все для этого есть. Пол длинны волны, не нуждаются в противовесах.
Это неверно. Даже 0,625 волны нуждаются в противовесах. Любой вертикал нуждается в них. Иначе токам ВЧ нет пути для возврата к источнику ВЧ.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
На ВЧ только направленные ,хотя бы двухэлементные антенны радуют .
Потому что в пайлапе либо в тестах приходиться конкурировать с направленными антеннами.
Любой вертикал,одиночная рамка,диполь на 14-28 это унылое говно)
А вот на НЧ направленные антенны имеют единицы и поэтому с хорошим вертикалом уже шансы относительно не плохи)
Отредактировано RV3MS (2020-01-01 11:38:59)
Направленные, это понятно. Но не сейчас!
Пока что хочу найти наилучшее решение из того, что написал выше.
Или не стоит заморачиваться вообще? Все примерно одного поля ягода будет... как я понимаю.
Слабенько работает чертвертуха. Увы!
У пол.длинны вертикалов углы более прижатые... Может пол балла получится выйграть?
Отредактировано Alex_EW6T (2020-01-01 11:48:26)
Бог нам дал CW, ленивые придумали SSB, а черти - FT8
Радикально нового можно добиться только с Яги.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Любой вертикал, одиночная рамка, диполь на 14-28 это унылое говно)
Это когда не умеешь правильно сделать и установить в нужном месте такие антенны...
73! Александр
. Убрать четвертуху и поставить 1/2 волны. Практически это выполнимо. Все для этого есть.
А какой высоты мачта GP 3.5/7 MHz?
Если не мение 15 метров, можно встроить J на 14 MHz.
73! Александр
Радикально нового можно добиться только с Яги.
Александр, радикально я не смогу, а вот "дотянуть бы".... до уровня 80\40м, как мне отвечают, было бы не плохо на 14 мгц
А какой высоты мачта GP 3.5/7 MHz?
Если не мение 15 метров, можно встроить J на 14 MHz.
Нет, менять там ничего не хочу. Там 2 диапазона и все. У меня там все работает и работает, даже я бы сказал, отлично!
Высота от земли до макушки - 15 м.
По теме. Я просто думаю, что установка моего GP на 20, просто по месту не очень удачная. Чувствую, что нужно будет приподнимать её. Придется отцепить метал.забор, в качестве противовеса... и за счет поднятия GP выше ( хотя бы 3-4 м), перейти на четверть волновые противовесы.Ну по максимуму как получится их развесить. Просто сам вертикал стоит низко и все.... Вокруг железа много!
Делать Вертикал 1/2 или 5/8, пожалуй нет смысла, потому как рядом в 8 метрах, настроенный GP на 80/40 метров. Будет неизбежно влияние двух длинных "палок" ...
Бог нам дал CW, ленивые придумали SSB, а черти - FT8

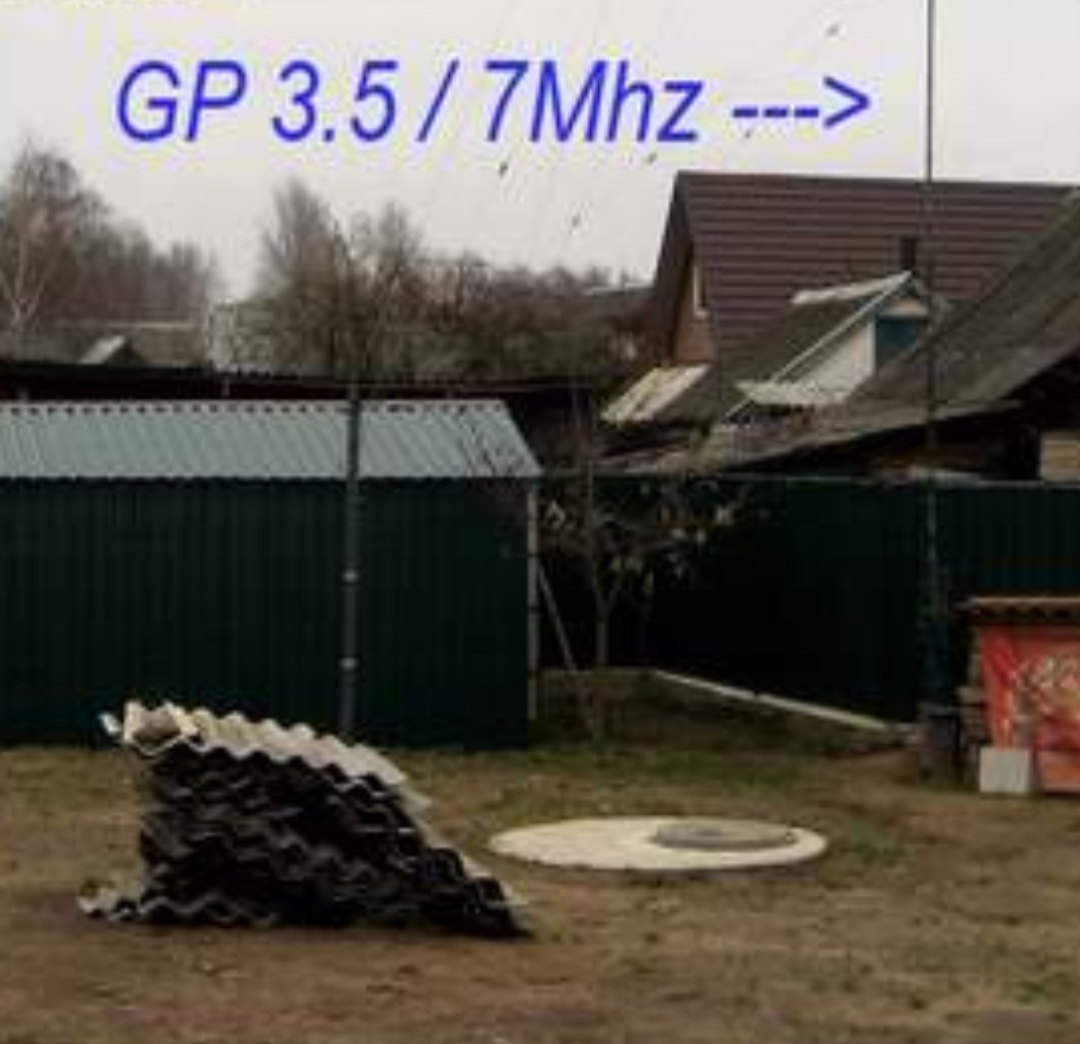

Сходил не поленился сфоткал....
Думаю, железа вокруг просто очень много...
Бог нам дал CW, ленивые придумали SSB, а черти - FT8
Нет, менять там ничего не хочу. Там 2 диапазона и все. У меня там все работает и работает, даже я бы сказал, отлично!
Высота от земли до макушки - 15 м.
А жаль...
Всё так и работало бы отлично, как работает. Только появился бы на этой мачте ещё и вертикал 1/2 ля на 14 MHz с "высотой подвеса" 10 метров.
Если надумаете - вот модель: https://yadi.sk/d/9ywZWwnWhyr7gA
Отредактировано RZ6FE (2020-01-02 07:50:54)
73! Александр
лександр, радикально я не смогу, а вот "дотянуть бы".... до уровня 80\40м, как мне отвечают, было бы не плохо на 14 мгц
14 Мс это не 3,5, совсем другой диапазон, другие условия, поэтому вертикал на 14 не будет также эффективно работать, как на 80.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
RV3MS написал(а):
Любой вертикал, одиночная рамка, диполь на 14-28 это унылое говно)
Это когда не умеешь правильно сделать и установить в нужном месте такие антенны...
Подпись автора
73! Александр
Тут я в сравнении с направленными писал)
А так то работают нормально относительно.Особенно на высоте.
Одно время работал на простой ХL-222, по два элемента на каждый диапазон 14-21-28.
После этого перестал серьезно относиться к всяким вертикалам и тд, применительно к ВЧ диапазонам.
Работают да,но применять только за неимением возможности установить поворотные.
Даже MOXON из проволоки и деревянных палок ,сделанный за пару часов, затмил вертикалы,диполя и тд.
Особенно по приему впечатлил ,когда от европы отворачиваешься)
Представляю каково по вещать на монобендере элементов 5 )))
Отредактировано RV3MS (2020-01-02 11:39:06)
