Интересный вариант приемной антенны! Модификация известной T2FD Я тут прикинул размах, как раз у меня уложится вдоль одной стороны участка (28м), а если мачту по центру поставить по выше , то и вовсе без проблем.
Моя конечно проще

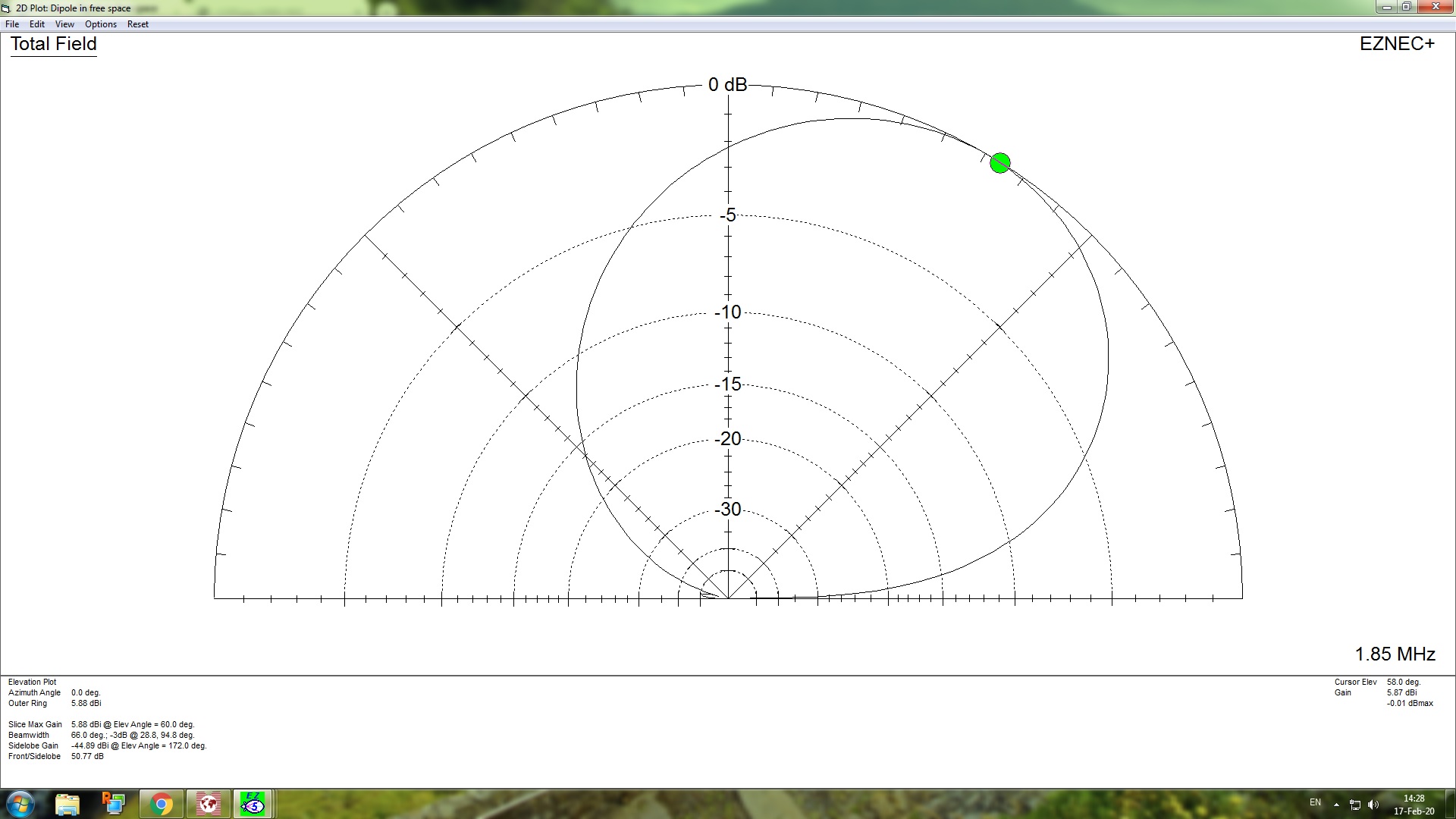

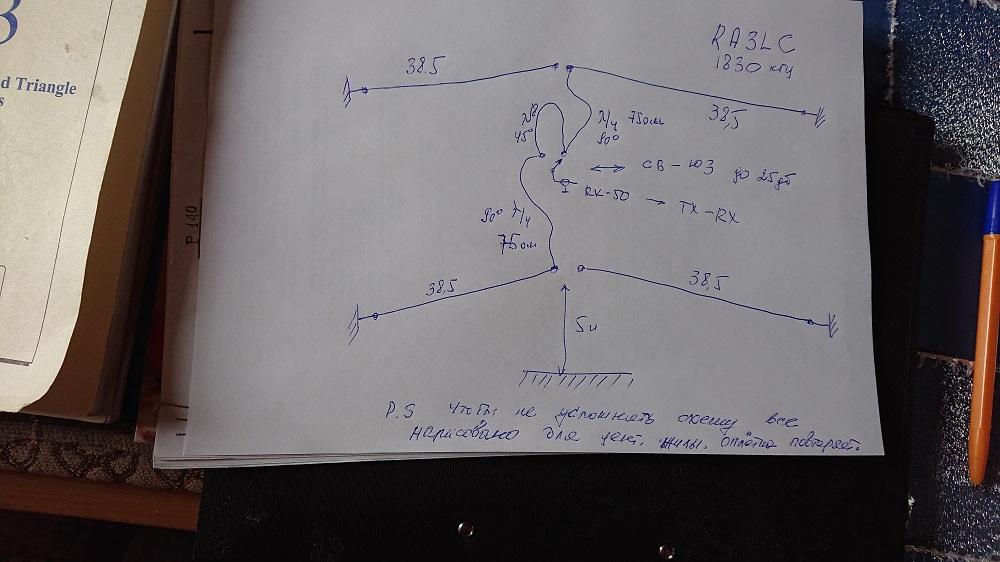

Интересно, какая была бы разница с моим вариантом, который сейчас у меня установлен...
Модифицированная широкополосная антенна T2FD
Предлагаемая ниже модификация хорошо известной антенны позволит перекрыть весь коротковолновый радиолюбительский диапазон частот, немного проигрывая полуволновому диполю в диапазоне 160 метров (0.5дБ на ближних и около 1 дБ на дальних трассах). При точном исполнении, антенна работает сразу и в настройке не нуждается. Отмечена интересная особенность антенны: на нее не воспринимаются статические помехи, по сравнению с диапазонным полуволновым диполем прием очень комфортный. Хорошо прослушиваются слабые DX станции, особенно на НЧ диапазонах. Длительная эксплуатация антенны (почти 8 лет на момент публикации, ред.) позволила отнести ее к малошумным приемным антеннам. В остальном, на мой взгляде» по эффективности она не уступает диапазонной полуволновой антенне: диполю или Inv. Vee на каждом из диапазонов от 3.5 до 28МГц. Еще одно наблюдение, основанное на отзывах дальних корреспондентов, при передаче отсутствуют глубокие QSB. Из проделанных мной 23 вариантов модификаций антенны, приводимый здесь, заслуживает наибольшего внимания и может быть рекомендован для массового повторения. Все размеры антенно-фидерной системы рассчитаны и точно выверены практически.
Полотно антенны
Размеры вибратора приведены на рисунке выше. Обе половины вибратора симметричны, лишняя длина «внутреннего угла» урезается по месту, там же крепится небольшая изолированная площадка для соединения с питающей линией. Балластный резистор 2400м, пленочный (зеленого цвета), 10Вт. Можно использовать любое другое той же мощности, но обязательно безиндукцинное. Медный провод в изоляции, сечением 2.5мм. Распорки — деревянная рейка сечением 1х1см с лаковым покрытием. Расстояние между отверстиями 87см. Растяжки — капроновый шнур.
Воздушная линия питания
Медный провод ПВ-1, сечением 1мм, распорки из винипласта. Расстояние меаду проводниками 7.5см. Длина линии 11 метров.
Авторский вариант установки
Используется металлическая, заземленная снизу, мачта. Установлена на крыше 5-этажного дома. Высота мачты 8 метров, труба диаметром 50мм. Концы антенны располагаются на расстоянии 2-х метров от крыши. Сердечник согласующего трансформатора (ШПТР) вделан из «строчни ка» ТВС-90ЛЦ5. Катушки удаляются, сам сердечник склеивается «супермоментом» до монолитного состояния и проматывается 3-мя слоями лакоткани. Намотка ведется в два провода без скрутки. Трансформатор содержит 16 витков одножильного изолированного медного провода диаметром 1мм. Поскольку трансформатор имеет квадратную (или прямоугольную) форму, то на каждую из 4-х сторон наматывается по 4 пары витков — наилучший вариант распределения тока. КСВ во всем диапазоне от 1.1 до 1.4. ШПТР помещается в хорошо пропаянный с оплеткой фидера экран из жести. С внутренней стороны к нему надежно подпаивается средний вывод обмотки трансформатора.После сборки и установки антенна будет работать практически в любых условиях: располагаясь низко над землей или над крышей дома. Отмечен низкий уровень TVI (помех телевидению), что может заинтересовать сельских радиолюбителей или дачников. RK1AC
Отредактировано Alex_EW6T (2020-01-30 11:12:51)
- Подпись автора
Бог нам дал CW, ленивые придумали SSB, а черти - FT8
