Александр,
большое спасибо за расчет и фото.
Будут вопросы, напишу здесь.
73, Наско
УМ на двух ГУ81.
Сообщений 121 страница 150 из 242
Поделиться1212021-01-05 12:35:02
Поделиться1222021-01-05 12:37:18
lz3yy написал(а):
Александр,
большое спасибо за расчет и фото.
Будут вопросы, напишу здесь.
Конечно, если будут вопросы, то пишите, обязательно поможем.
Этот УМ долго прорабатывался, конструкция, оптимизированное расположение деталей, компонентов, все тщательно продумано.
Проблема была при настройке только с ферритовым сердечником дросселя сеточного смещения, насколько я помню.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1232021-01-11 12:20:13
Александр,
доброй ночи.
Пожалуйста, сможете расчитать входные филтры для усилителя 160-10м.
Я попытался на сайте Игоря Гончаренко, но что-то силно сомневаюсь в резултатах
Стабилизаторы экранной и управляющей сетки, будут как в пост 43 этой теме.
Еще секвенсер по схеме UR5YW.
Детали уже заказал, завтра займусь рисовать печатних плат.
Заранее спасибо!
73, Наско
Поделиться1242021-01-11 12:22:02
lz3yy написал(а):
Александр,
доброй ночи.
Пожалуйста, сможете расчитать входные филтры для усилителя 160-10м.Заранее спасибо!
73, Наско
Добрый вечер, Наско
Конечно смогу помочь.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1252021-01-11 12:44:57

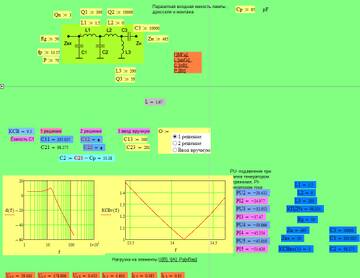

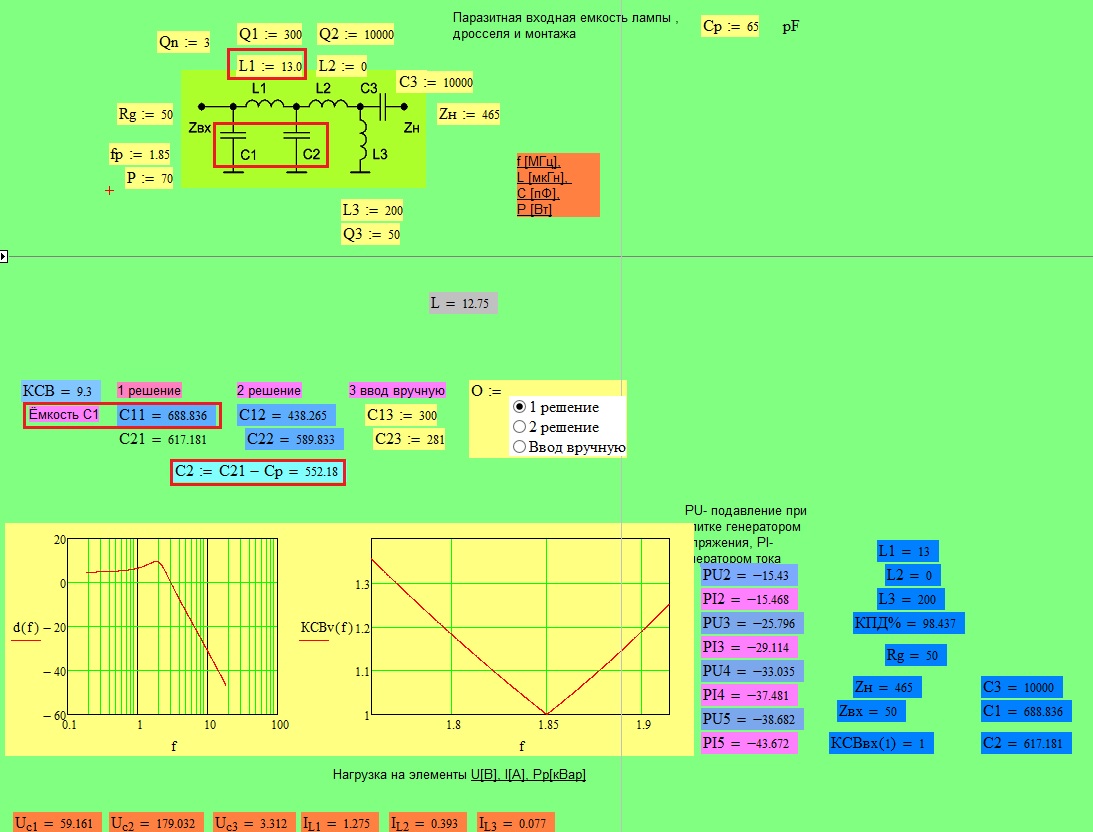

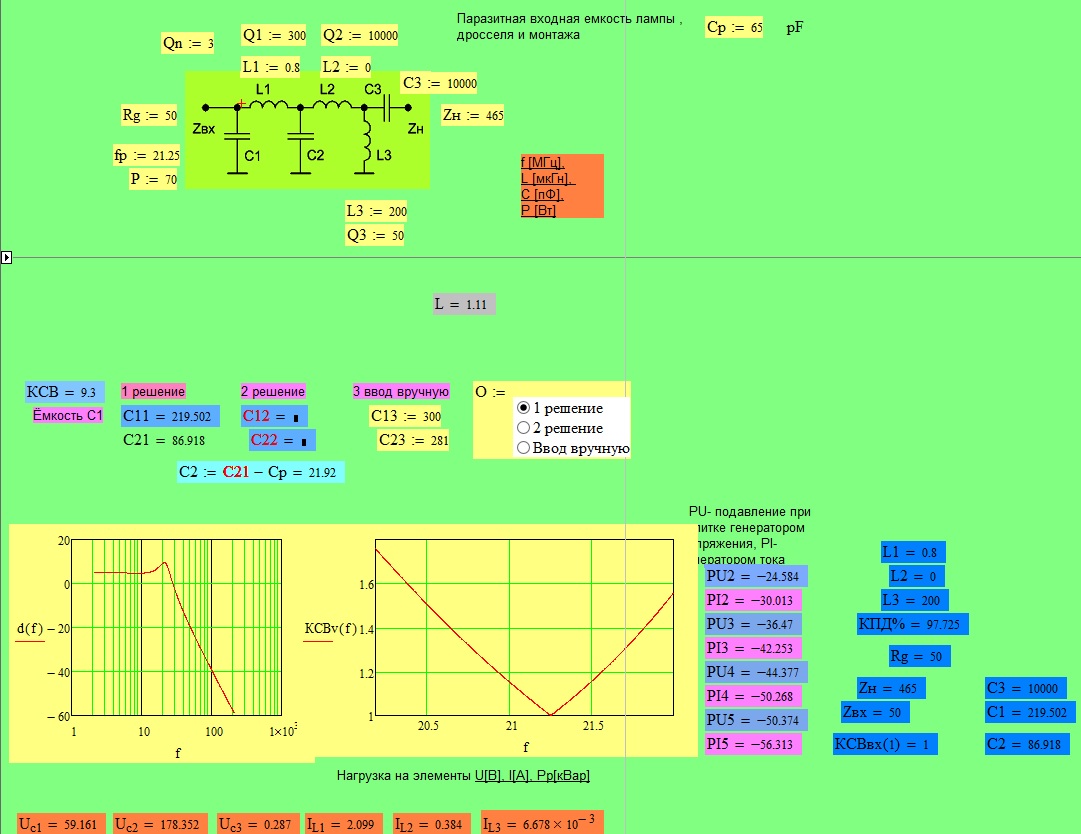

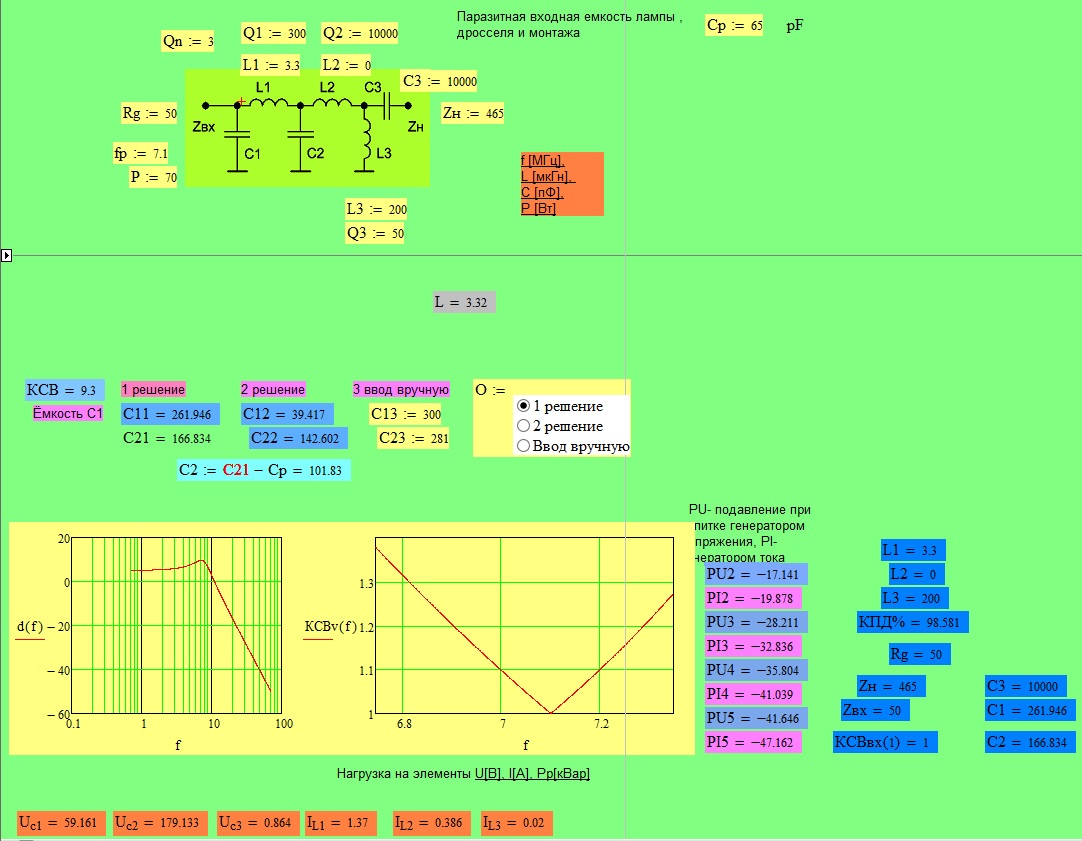

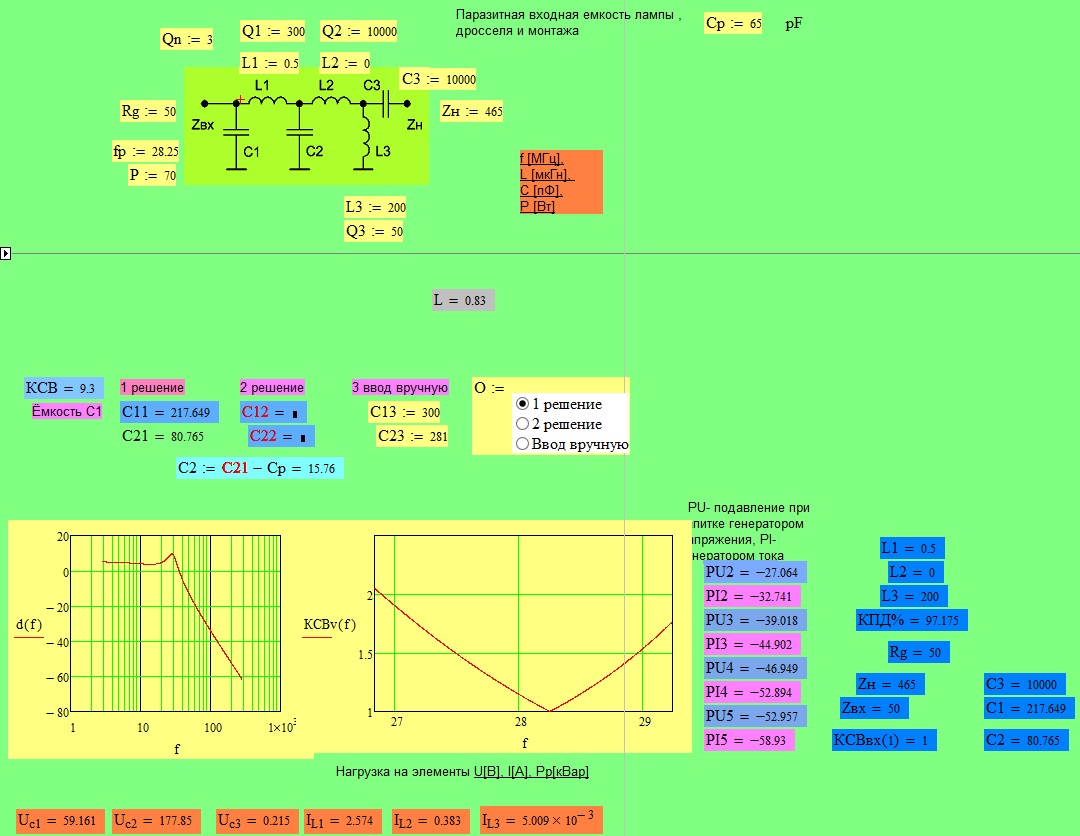

Входные контура для двух ГУ81
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1262021-01-11 14:16:37
Александр,
большое спасибо!
Поделиться1272021-01-11 14:43:31
Успеха!
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1282021-01-12 07:25:07
- Пользователь
- Сообщений: 851
lz3yy написал(а):
Стабилизаторы экранной и управляющей сетки, будут как в пост 43 этой теме.
lz3yy написал(а):
Детали уже заказал, завтра займусь рисовать печатних плат
Наско, если надо, могу поделиться уже нарисованными платами стабов и входных контуров.
Но плата сделана на 9 диапазонов. Лишнее можно удалить. И реле там я применяю РПВ-2/7
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться1292021-01-12 11:30:41
Евгений написал(а):
Наско, если надо, могу поделиться уже нарисованными платами стабов и входных контуров.
Но плата сделана на 9 диапазонов. Лишнее можно удалить. И реле там я применяю РПВ-2/7
Евгений,
конечно, буду благодарен.
73!
Поделиться1302021-01-12 11:54:17
Евгений написал(а):
если надо, могу поделиться уже нарисованными платами стабов и входных контуров.
Люди у нас на форуме хорошие, всегда помогут.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1312021-01-12 20:24:06
А вот ВКС лампы придется делать обязательно с компенсацией выходной емкости двух ГУ-81. Иначе на 21 и 28 Мс будет ощутимый завал мощности.
Но для расчета понадобится знать минимальную ёмкость анодного КПЕ.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1322021-01-13 01:11:12
Александр,
доброе утро, анодний будет двухсекционный, 7-75пФ на ВЧ диапазонах, 13-233пФ на НЧ , можно на НЧ спарралелить их и получиться 20-308пФ.
Антенный также двух секции, каждая по 20-333 пФ.Вот такие:
https://shop.om-power.com/category-capa … capacitors
73, Наско
Поделиться1332021-01-13 01:26:11
- Пользователь
- Сообщений: 851
lz3yy написал(а):
Вот такие:
Не слабая у вас цена на КПЕ
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться1342021-01-13 03:43:47
Тут хоть КПЕ на керамике .
А у нас по такой цене продают КПЕ на текстолитовых квадратиках)))
Поделиться1352021-01-13 03:53:51
По поводу
Alex_VE3KF написал(а):
А вот ВКС лампы придется делать обязательно с компенсацией выходной емкости двух ГУ-81. Иначе на 21 и 28 Мс будет ощутимый завал мощности.
Но для расчета понадобится знать минимальную ёмкость анодного КПЕ.
Это точно.На своем опыте убедился.
Без компенсации П-контур настроить можно ,получается очень высокая нагруженная добротность.
Мощность удалось получить около 1600 ватт, причем на других диапазонах 2000 ватт.
И самый главный минус-катушка п-контура стала греться так,что расплавился припой ,
катушка раскалилась и стала поджаривать все вокруг,не смотря на конвекцию воздуха.
Даже если смириться с пониженной выходной мощностью ,все равно работать не возможно из за дикого нагрева .
Поделиться1362021-01-13 09:19:13
RV3MS написал(а):
Мощность удалось получить около 1600 ватт, причем на других диапазонах 2000 ватт.
И самый главный минус-катушка п-контура стала греться так,что расплавился припой ,
катушка раскалилась и стала поджаривать все вокруг,не смотря на конвекцию воздуха.
Даже если смириться с пониженной выходной мощностью ,все равно работать не возможно из за дикого нагрева .
Дополнительный нагрев ВКС конечно ничего хорошего не даст, кроме потерь. Поэтому с этими лампами, да еще двумя, нужно обязательно компенсацию выходной емкости делать. Схема будет выглядеть как в посте 93. Тогда в целом ВКС получается оптимальной и нет такого нагрева.
По этой причине, в мощных УМ не следует паять отводы к катушке ВКС. Они могут легко отпаяться. Лучше отводы прикручивать к катушке механически хомутиками.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1372021-01-14 12:07:56
А какая минимальная емкость анодного КПЕ(переменного конденсатора)?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1382021-01-14 12:17:45
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
Люди у нас на форуме хорошие, всегда помогут
Наско, будьте добры, пришлите мне в личку вашу почту. Я отправлю вам платы .
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться1392021-01-15 02:59:40
- Пользователь
- Сообщений: 851
Отправил платы, спасибо Анатолию.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться1402021-01-15 13:47:34
Спасибо еще раз, вчера и сегодня был очень занят, поздно увидел ваш пост.
Получил на почте.
73! Наско
Поделиться1412021-01-16 03:25:38
Alex_VE3KF написал(а):
А какая минимальная емкость анодного КПЕ(переменного конденсатора)?
Александр,
на 21,28 - 7пФ , на 1.8-14 - 20пФ
Конструкция анодного КПЕ - двухсекционная 7-75пФ и 13-233пф, на 21 и 28 будеть включена только первая, на другие диапазоны - две в паралель.
Евгений написал(а):
Не слабая у вас цена на КПЕ
Да, но хочеться сделать сам, а то у нас за усилитель самодельний на ГС-35 хотят 2000 евро, только покупателей нету
73, Наско
Поделиться1422021-01-16 03:39:23
- Пользователь
- Сообщений: 851
lz3yy написал(а):
Получил на почте
Наско, внимательно посмотрите платы на соответствие схем которые давал Олег выше.
Если у вас будут напряжения после выпрямителя будут другие , надо будет некоторые номиналы под корректировать.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться1432021-01-16 09:51:33
lz3yy написал(а):
Александр,
на 21,28 - 7пФ , на 1.8-14 - 20пФ
Конструкция анодного КПЕ - двухсекционная 7-75пФ и 13-233пф, на 21 и 28 будеть включена только первая, на другие диапазоны - две в паралель.
Хорошо. Теперь можно посчитать ВКС для усилителя на двух ГУ-81.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1442021-01-16 11:02:15

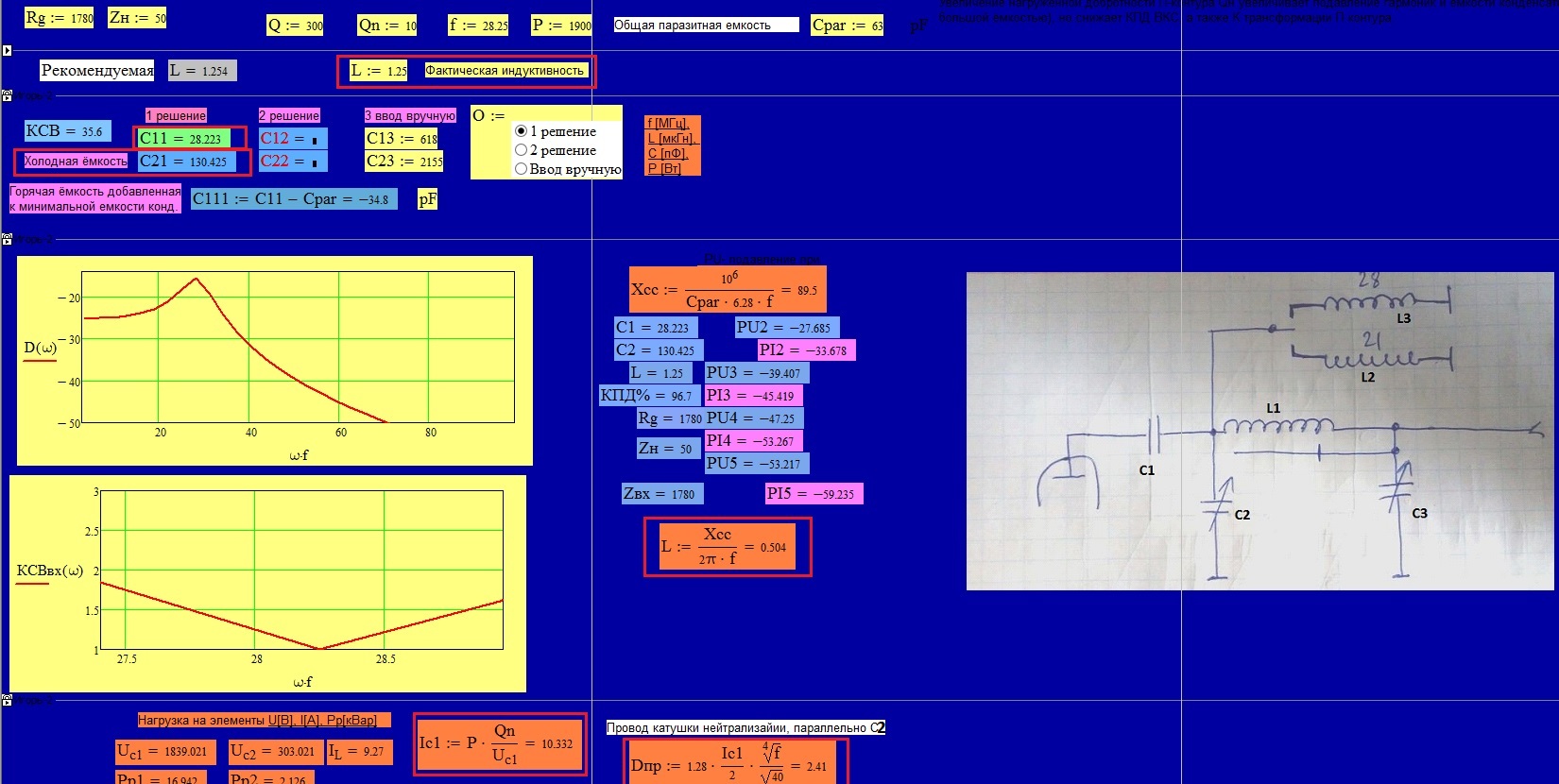

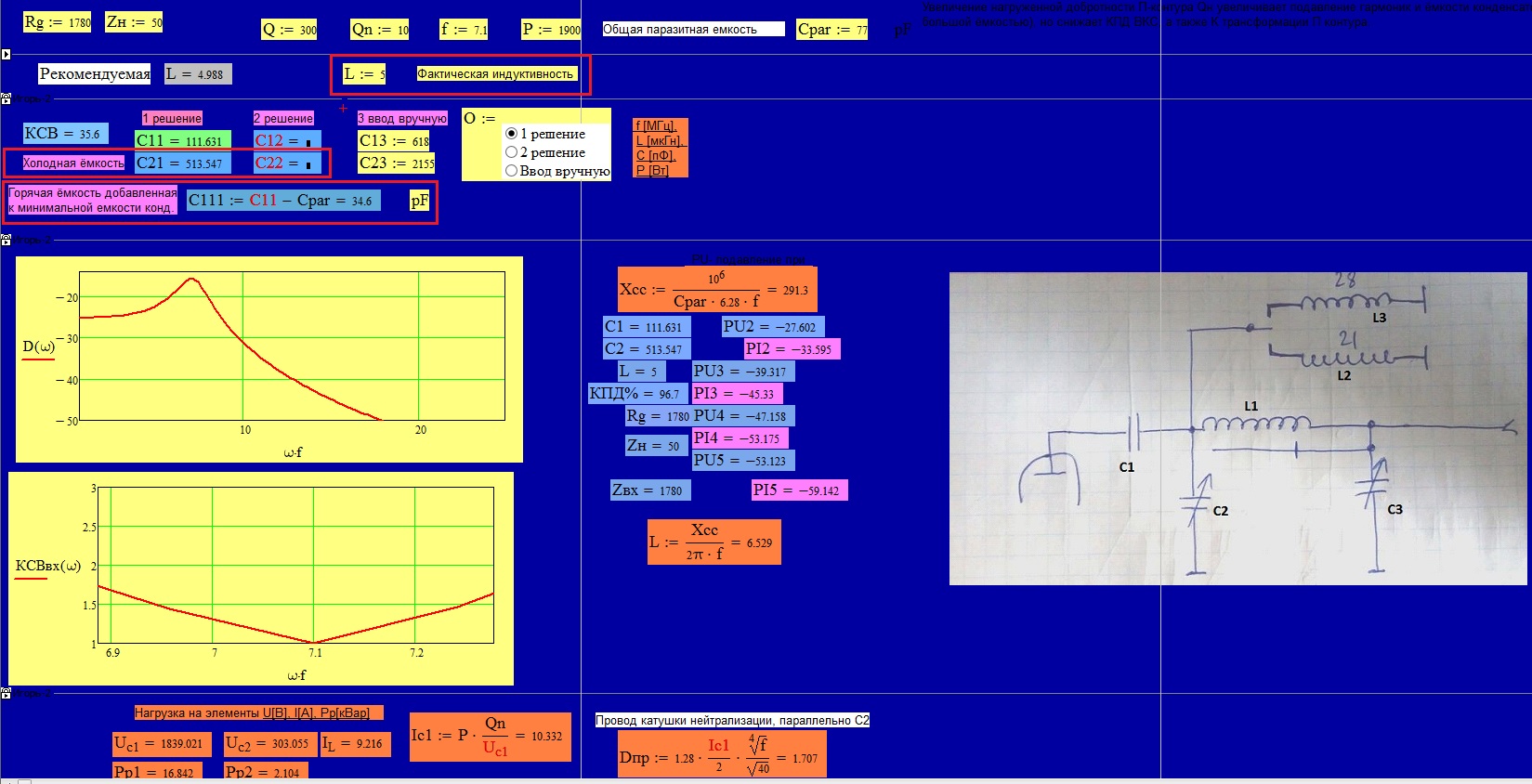

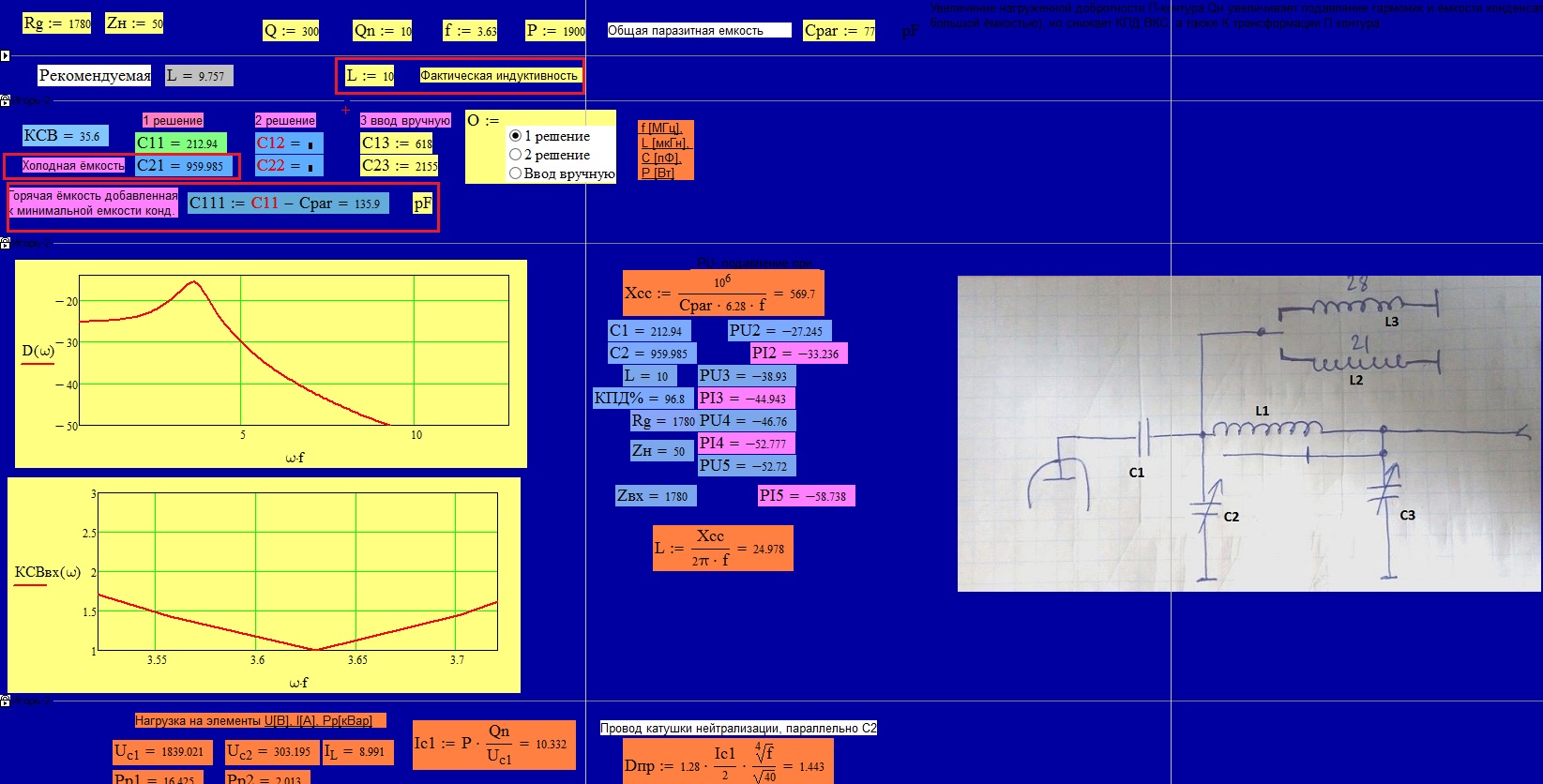

Наско, вот расчет под усилитель для двух ламп ГУ-81.
Для 28 и 21 Мс понадобятся две катушки L2, L3, которые будут компенсировать избыточную паразитную емкость двух ламп + КПЕ + емкость анодного дросселя. Параметры катушек для каждого диапазона указаны оранжевым цветом.
Ниже указан минимального диаметра провод для катушек. Левее указан ВЧ ток катушек. Можно применить более толстый провод или шину.
Для всех диапазонов ниже 21 Мс катушки L2, L3 не нужны, не требуются.
Величина КПД для ВКС указаны на скринах.
Только 14 Мс величина нагруженной добротности чуть выше, чем на остальных, она выбрана 14. За счет этого КПД падает всего на 1%, что несущественно, но зато это позволяет отказаться от дополнительной 3-й катушки.
Для 14 Мс можно использовать малый КПЕ 7-75 пФ, для НЧ диапазонов большой КПЕ.
На 1,8 Мс потребуется дополнительная постоянная емкость параллельно к С2. Примерно 130-150 пФ/9-10 кВар или больше.
Для дополнительных параллельных конденсаторов к КПЕ С3 можно применять слюдяные или керамические конденсаторы на мощность 1 -2 кВар.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1452021-01-16 11:34:43
Александр,
спасибо вам и всем откликнувших.
Теперь все расчеты и схем для усилителя эсть.
Кое-что подготовил, жду заказаных деталей.
Начинаю готовить шасси.
73, Наско
Поделиться1462021-01-16 11:46:50
lz3yy написал(а):
Александр,
спасибо вам и всем откликнувших.
Теперь все расчеты и схем для усилителя эсть.
Кое-что подготовил, жду заказаных деталей.
Начинаю готовить шасси.
Это хорошо, но еще есть много моментов, которые надо учитывать. Одного шасси мало иметь, надо знать как располагать наиболее оптимально, разумно.
На нашем форуме немалый опыт набран по этим вопросам, поэтому прежде, чем что-то сделать, просверлить шассии, закрепить детали, надо обсудить здесь это. Потому что исправлять ошибки потом гораздо сложнее, чем сразу сделать 1 раз правильно. Не смущайтесь, спрашивайте, выкладывайте фото и мы подскажем советами как сделать лучше и быстрее.
Можно много взять по компоновке из темы по лампам ГУ46 а так же посты 119-120 в этой теме.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1472021-03-02 11:57:39
Alex_EW6T написал(а):
Я тут еще со старого форума, раньше было скопировал схемные наработки и сейчас решил немного вычертить свою схему УСМ, так как я это вижу. В основе взята кем то ( уже не помню кем) отрисованная схема на компе на двух 46 лампах.
Схема точно нормальная, рабочая. Но если будут работать 2 лампы ГУ81, то для диапазонов 21 и 28 Мс лучше применить компенсацию выходной емкости ламп (катушки L2/3), как на скринах в посте 144. Тогда не будет завала мощности на 21 и 28.
Вполне нормальный проект, лишь бы твоя сеть выдержала 5-6 кВт подводимой мощности.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1482021-03-11 14:03:13
Друзья,

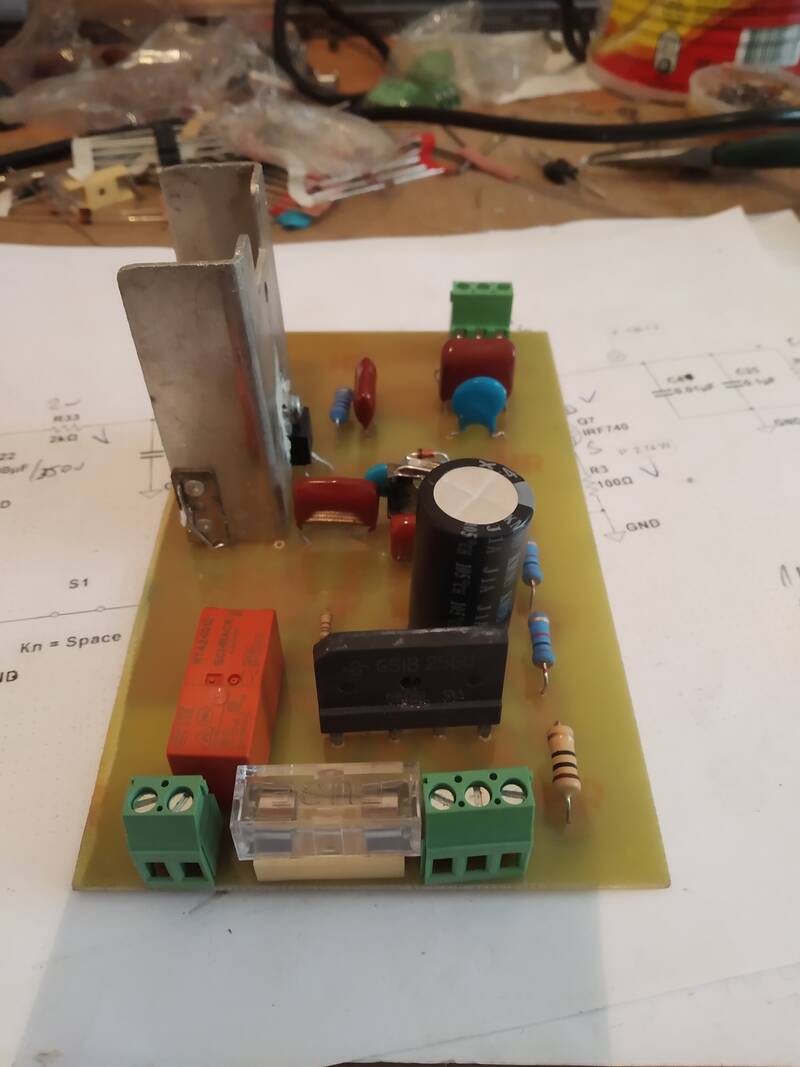

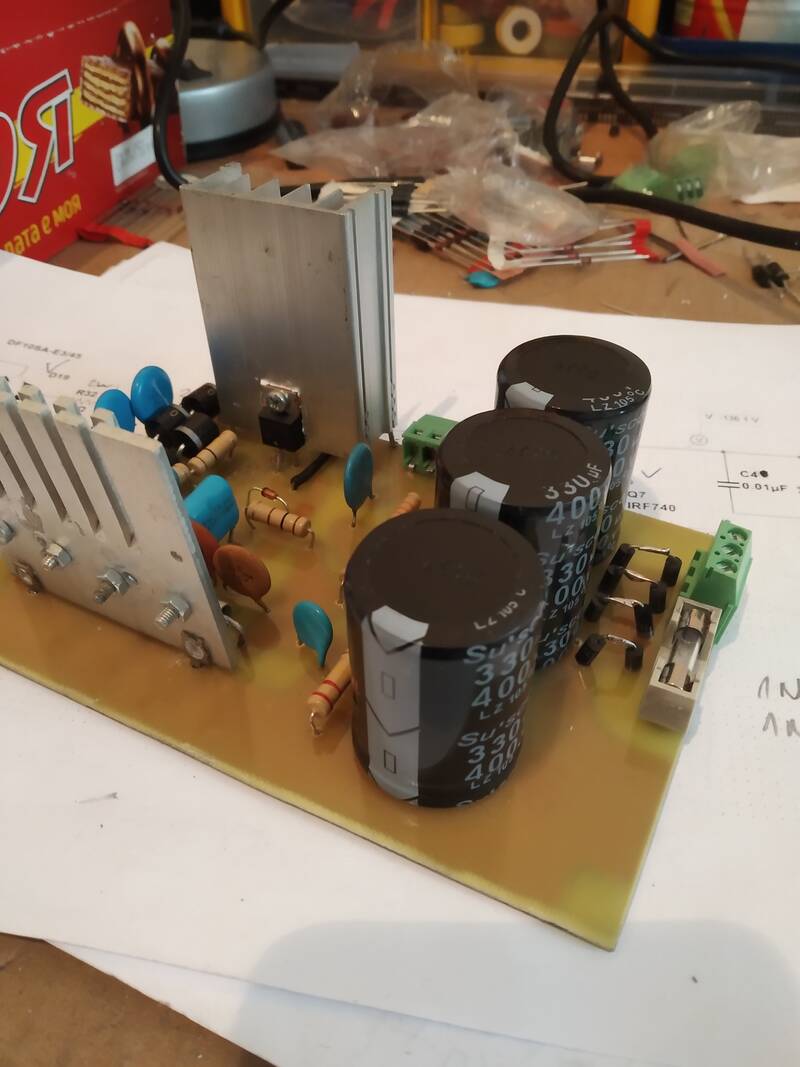

заболел я ковидом, но сидя на карантине кое-что сделал и наладил, два стабилизатора экранного и управляющего напрежения и секвенсер готовы.

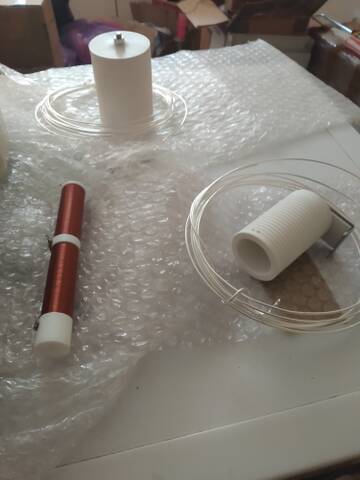

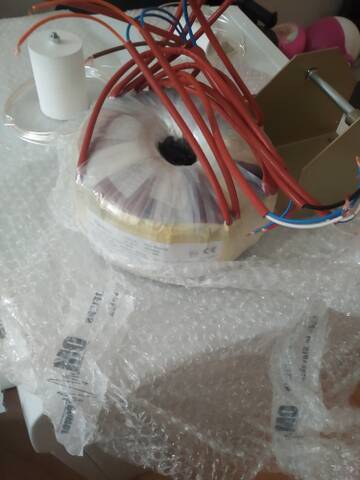

Пришел анодний транс с анодний дросель и керамические тела катушек из OM-Power. Еще плата входных фильтров почти готова.
Так что работа медленно идет. Еще светодиодная индикация, как у RZ9OQ приготовил, буду сфоткать, если интересно. Берегитесь, вирус коварний.
73 Наско
Поделиться1492021-03-11 14:58:05
Выглядит всё хорошо.
Здоровья!
Поделиться1502022-11-22 13:29:30
Здравствуйте Александр.
Делаю усилитель на 2хГу81 , закончил блок питания (выносной) теперь на очереди ВЧ блок.
Можете посоветовать какая ВКС будет оптимальной с точки зрения компенсации лишней емкости ?
