Это при токе анода 0,5 а. у меня просадка 33 в. Ток 2-ух экранных сеток в этот момент 90 мА
Отредактировано SERGEY-R4CFZ (2024-05-18 15:45:26)
УМ на двух ГУ81.
Сообщений 211 страница 240 из 242
Поделиться2122024-05-18 16:17:45
Падение на выходе стабилизатора с 686 в.до 653 в.-33 в.Если дальше буду прибавлять возбуждение\ток анода до 1 а.\то просадка будет увеличиваться до 50-60 в. Поэтому и спрашиваю про стабилизатор на полевике может быть на нем просадка будет меньше?
Поделиться2132024-05-18 17:34:40
SERGEY-R4CFZ написал(а):
\ток анода до 1 а
Ток анода одной ГУ81 0,45-0,5 А, никак не 1 А.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2142024-05-18 17:36:42
SERGEY-R4CFZ написал(а):
Это при токе анода 0,5 а. у меня просадка 33 в. Ток 2-ух экранных сеток в этот момент 90 мА
Тогда так и надо писать - при токе нагрузки 90 мА просадка 33 В.
Это никудышный стаб, если он не держит 90 мА
Пробуй уменьшить R12 c 10k до 6.5-7.5 кОм.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2152024-05-18 22:14:12
Так все верно работает.
Зенеров стоит 6 штук, все КС650, по 150 В каждый. Итого, они стабилизируют напряжение 750 В. Поэтому, сколько не подайте на вход, хоть 950, хоть 1950 В, на выходе стаба будет 750 В. Так должно быть.
Если же ток для зенеров недостаточный, то зенеры будут не в режиме стабилизации. Им нужен ток хотя бы 15-20 мА. Этот ток регулируется резистором R12.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2162024-05-19 00:45:31
У меня 2 шт. гу-81 Ток стабилитронов я делал 10 мА Попробую сегодня увеличить
Поделиться2172024-05-19 09:26:25
SERGEY-R4CFZ написал(а):
Ток стабилитронов я делал 10 мА
Это мало. Надо 16-20 мА
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2182024-05-19 09:42:15
Увеличил ток стабилитронов до 25 мА \у меня стоят стабилитроны общим напряжением 700 в.\ получилось на Х.Х.725 в. и при токе экранных сеток 100 мА провал до 695 в. то есть 30 в.Наверное надо увеличить R до 18-20 мА?
Отредактировано SERGEY-R4CFZ (2024-05-19 09:43:53)
Поделиться2192024-05-19 10:28:17
SERGEY-R4CFZ написал(а):
Наверное надо увеличить R до 18-20 мА?
Не хватает транзистору коеэфф. передачи по току. Пробуйте до 20 мА, я уже писал об этом. У них макс. ток до 33 мА.
Хотя просадка приемлемая.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2202024-05-19 10:40:02
Ну а если я соберу на полевике\в этой теме стр.2\или же на этих ,какие применяю, сделаю составной,лучше будет?
Отредактировано SERGEY-R4CFZ (2024-05-19 10:42:33)
Поделиться2212024-05-19 10:49:20
SERGEY-R4CFZ написал(а):
сделаю составной,лучше будет?
Конечно Дарлингтон будет лучше, много лучше. Или же нужно выбирать транзистор с возможно большим h21
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2222024-05-19 11:55:31
Да сейчас из 8 шт. выбирал у всех примерно Ку= 25 Попробую составной А насчет на полевике не сказали Как на нем будет?
Отредактировано SERGEY-R4CFZ (2024-05-19 11:56:00)
Поделиться2232024-05-19 16:06:02
SERGEY-R4CFZ написал(а):
выбирал у всех примерно Ку= 25
Это мало. Нужен h21 общий ну хотя бы 70-100.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2242024-05-19 16:09:20
Только что выложил 2 последних своих видео, там как раз освещаются Дарлингтоны и комплементарный пары.
https://www.youtube.com/watch?v=28IRHIRX0XY&t=590s
https://www.youtube.com/watch?v=pFMDlrhNc7U&t=1250s
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2252024-05-19 16:11:32
Я на составном сделаю Ток на стабилитронах такой же выставлять 16-20 мА?
Поделиться2262024-05-19 16:15:18
SERGEY-R4CFZ написал(а):
такой же выставлять 16-20 мА?
Да, ток оставить можно 16-20 мА, для составного будет нормально.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2272024-05-20 12:35:28

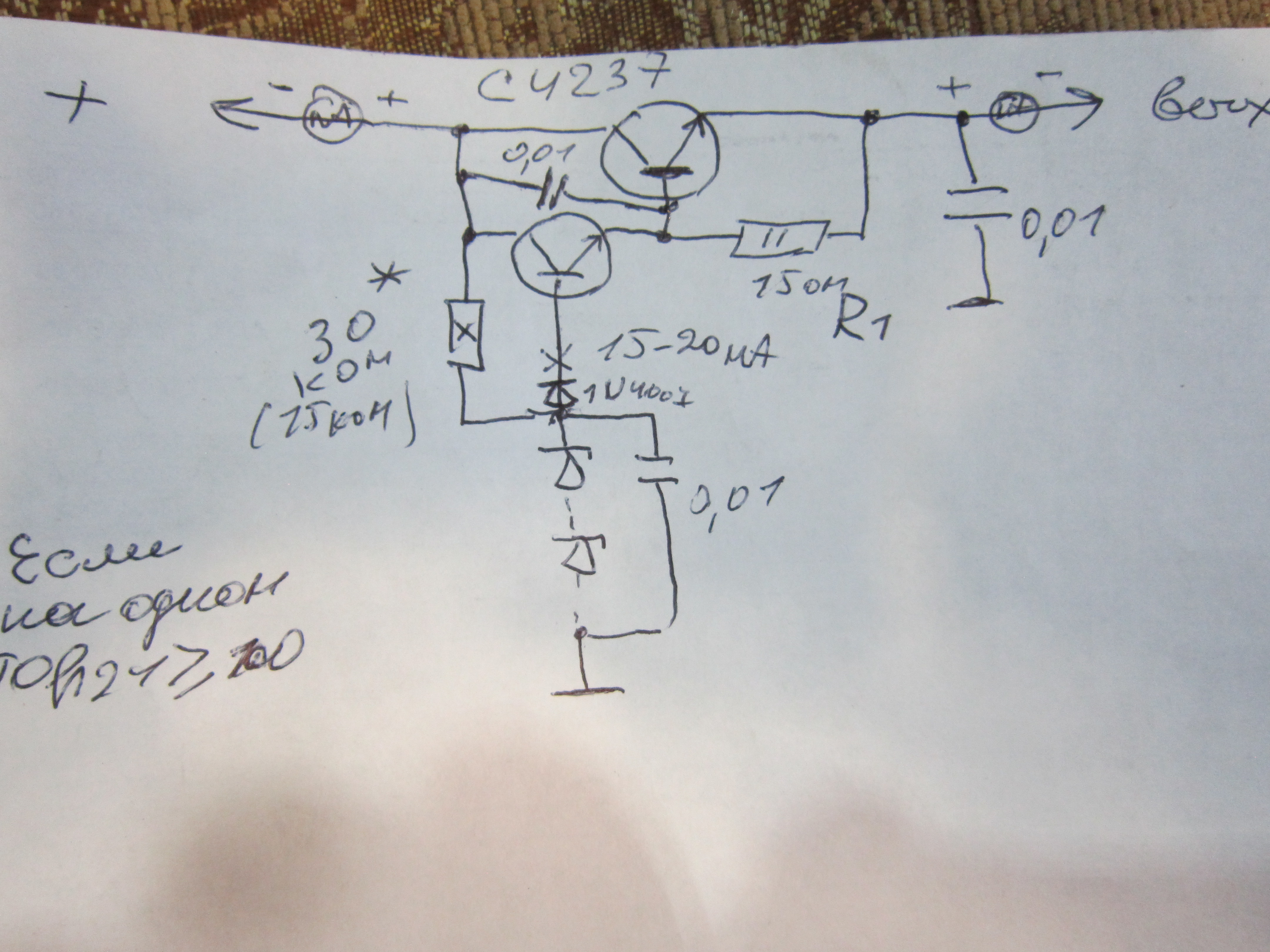

Сделал вот такой стаб. Ку каждого транзистора 25 Общее получается 625 Выставил ток стабилитронов на Х.Х. 18 мА Ток экр. сеток 100 мА Просадка получилась с 700 в. до656 Ради интереса уменьшил R1 до 7,5 ом-просадка уменьшилась с 700 до 665в.Ток стабилитроов в этот момент падает до 9 мА Что дальше сделать не знаю Увеличить ток стабилитронов ,что бы под нагрузкой было 18 мА?
Поделиться2282024-05-20 19:41:13
SERGEY-R4CFZ написал(а):
Увеличить ток стабилитронов ,что бы под нагрузкой было 18 мА?
Увеличьте, чтобы ток зенеров был под нагрузкой 14-18 мА.
А какое падение входного напряжения на стаб с 700 В? Или там все стабильно?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2292024-05-21 00:31:47
По входу стабилизатора,при токе 100 мА,проседает с 950 до 850 в.
Поделиться2302024-05-21 00:44:49
SERGEY-R4CFZ написал(а):
По входу стабилизатора,при токе 100 мА,проседает с 950 до 850 в.
у-у-у-у. Так а что же хотите от стаба, если на входе такая просадка? Слабоват источник, который даже при 100 мА так просаживается.
Если 2 сетки будут потреблять 0,3 А, то источник на входе обязан держать напряжение хотя бы до тока 0,5-0,6 А без просадки.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2312024-05-21 05:35:36
Ну вроде вторичка намотана 0,5 мм.,мостовая схема Это транс для 1 шт.ГУ-81 был.Наверное слабоват Вот сейчас перепаял на 1 триоде С4237\до этого был С 3466\,ток стаб.на Х,Х, 18 мА, при нагрузке 100 мА проседает с 705 до 693 в.-2%,что вполне приемлемо Может из-за того что у этого триода Ку=25 а у старого 10? Ток анода 0,5 А Больше не раскачиваю так как эквивалент на 1 кВт.Что будет при токе анода 1 а. посмотрим Пусть пока так останется
Поделиться2322024-05-21 11:27:49
0.5 мм провод может держать свободно 1 А, а вот если сердечник транса хилый, тогда просадка обеспечена.
2% и даже 3% вполне приемлемо.
А зачем таким напряжением питать сетки ГУ81? Хотите прострелы? Опыт показывает, что выше 550-570 В сетки нельзя питать. Что делать - поднимать анодное.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2332024-05-22 11:01:14
Сегодня решил проверить на антенне стабилизатор экранной сетки\на 1 триоде\ и п получилось что при токе экр.сеток=0,2 а. триод-С4237 сгорел Уменьшил Iстаб. др 13 мА и опять при токе 0,2 А.сгорел- закорачивает переход эммитер -база По идее он не мог сгореть - перепад напряжения 250 вольт,ток 0,2 А. Р=50 вт. а у него 150 вт.,охлаждение хорошее Что может быть?
Поделиться2342024-05-23 00:42:30
SERGEY-R4CFZ написал(а):
закорачивает переход эммитер -база
у него предельное напряжение эмиттер-база всего7 В. Значит нельзя допускать выше 4-5 В.
Думаю, что схема неверна.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2352024-05-23 00:48:19
А каким образом не допускать -защиту поставить-стабилитрон?
Поделиться2362024-05-23 01:48:56

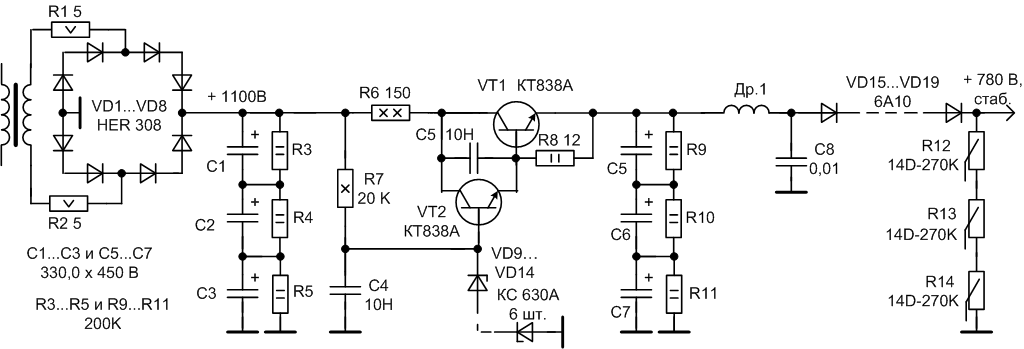

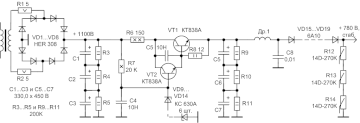

Рабочая схема мощного стаба. Правда на 780 В, но кол-во зенеров надо сократить до нужного напряжения.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2372024-05-23 01:52:20
Д7-Д12 зачем в схеме? Они не нужны.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2382024-05-23 03:46:02
У меня только в базе стоит,Д13,защищает стабилитроны от пробоя Я такую схему собирал,на С 4237,не было R6,была большая просадка По входу 950 в. У меня стабилитроны стоят 3 шт.КС650 и 2 шт КС630 То есть мне надо подбирать их ток под нагрузкой,не ниже 5 мА?
Поделиться2392024-05-23 06:11:38

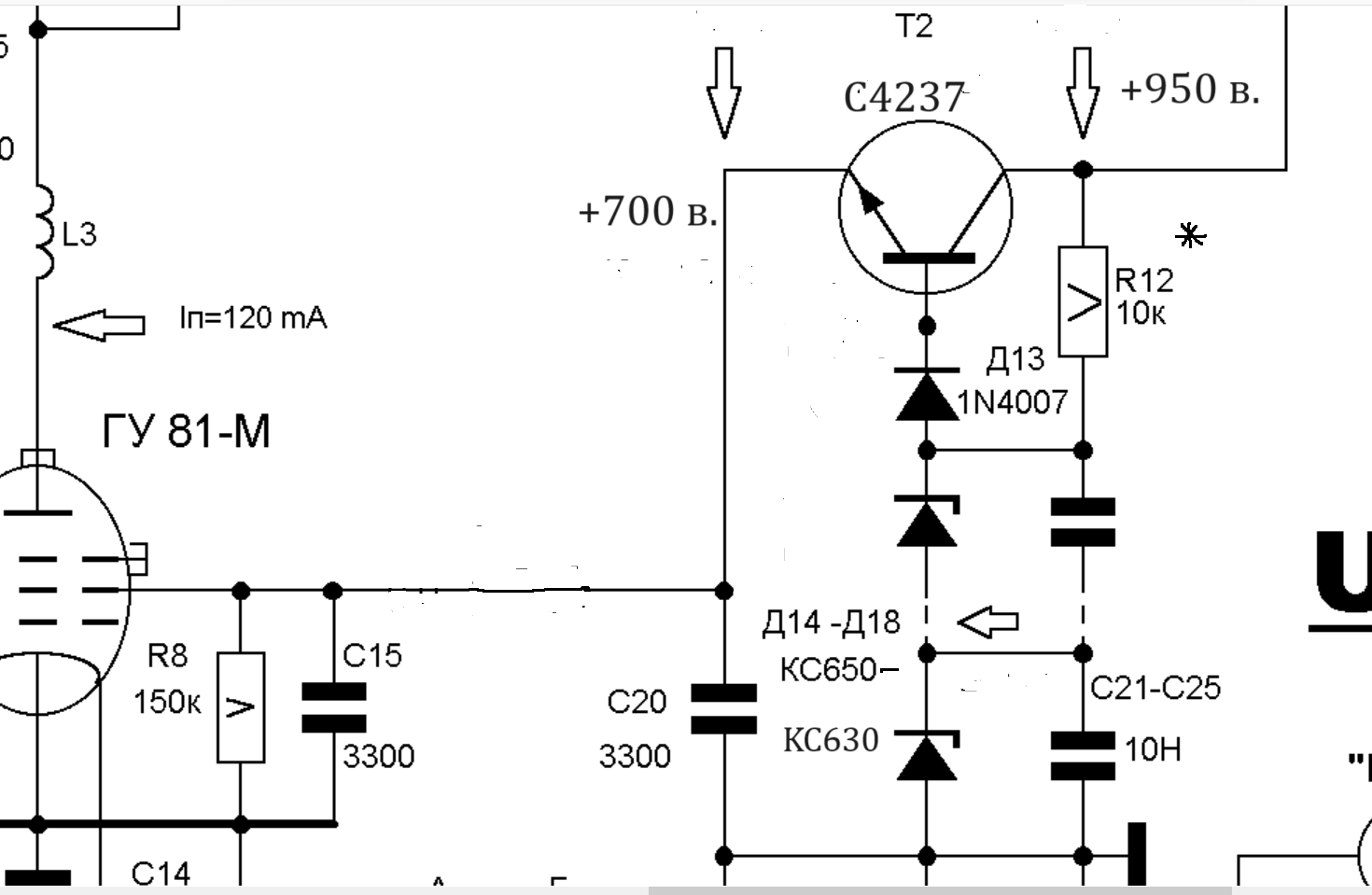

Моя уточненная схема Сделал Iстаб.=25 мА на холостом ходу,при токе экр.с. 150 мА Iстаб.=8 мА Просадка напряжения с 705 в. до 694в.Триод нормально Дальше увеличивать ток экр.сетки пока не буду-сильно греется R 12 \15 вт.\ и стабилитроны - маленькие Г-образные радиаторы Буду умощнять и то и другое Моя ошибка была в том что надо было контролировать ток стабилитронов под нагрузкой - что бы он не опускался ниже Iмин.стаб. КС 630 = 5 мА
Отредактировано SERGEY-R4CFZ (2024-05-23 06:12:48)
Поделиться2402024-05-23 12:23:01
Если просадка изменяется, то конечно надо контролировать ток зенеров, чтобы всегда был ток слегка больше минимального
