есть 4 мощных резистора по 100 ом
могу сделать 25 ом
или 33 ом
PA на 4CX20000
Сообщений 91 страница 120 из 235
Поделиться912020-06-06 08:56:42
Поделиться922020-06-06 09:00:10
merwik1 написал(а):
есть 4 мощных резистора по 100 ом
могу сделать 25 ом
или 33 ом
Не надо 33 Ом. т.к. это слишком много.
Сделайте 25 Ом, а дальше посмотрим, останется возбуд - снижать придется до 17 Ом.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться932020-06-06 09:02:44
так если можно расчет входной цепи на 25 ом??? у вас же это быстро все
Поделиться942020-06-06 09:10:25
Индуктивность L1 должна быть меньше L2 примерно в 4-5 раз.
А какие параметры ВКС получаются для 7 или 3,5 Мс? Номиналы L1, L2 и емкости.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться952020-06-06 09:11:16
И что там КПЕ параллельно дросселю?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться962020-06-06 09:13:00
merwik1 написал(а):
так если можно расчет входной цепи на 25 ом??? у вас же это быстро все
Так вы имеете ввиду П контур для 20 с выходным 25 Ом? Это я сделаю прямо сейчас.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться972020-06-06 09:16:08

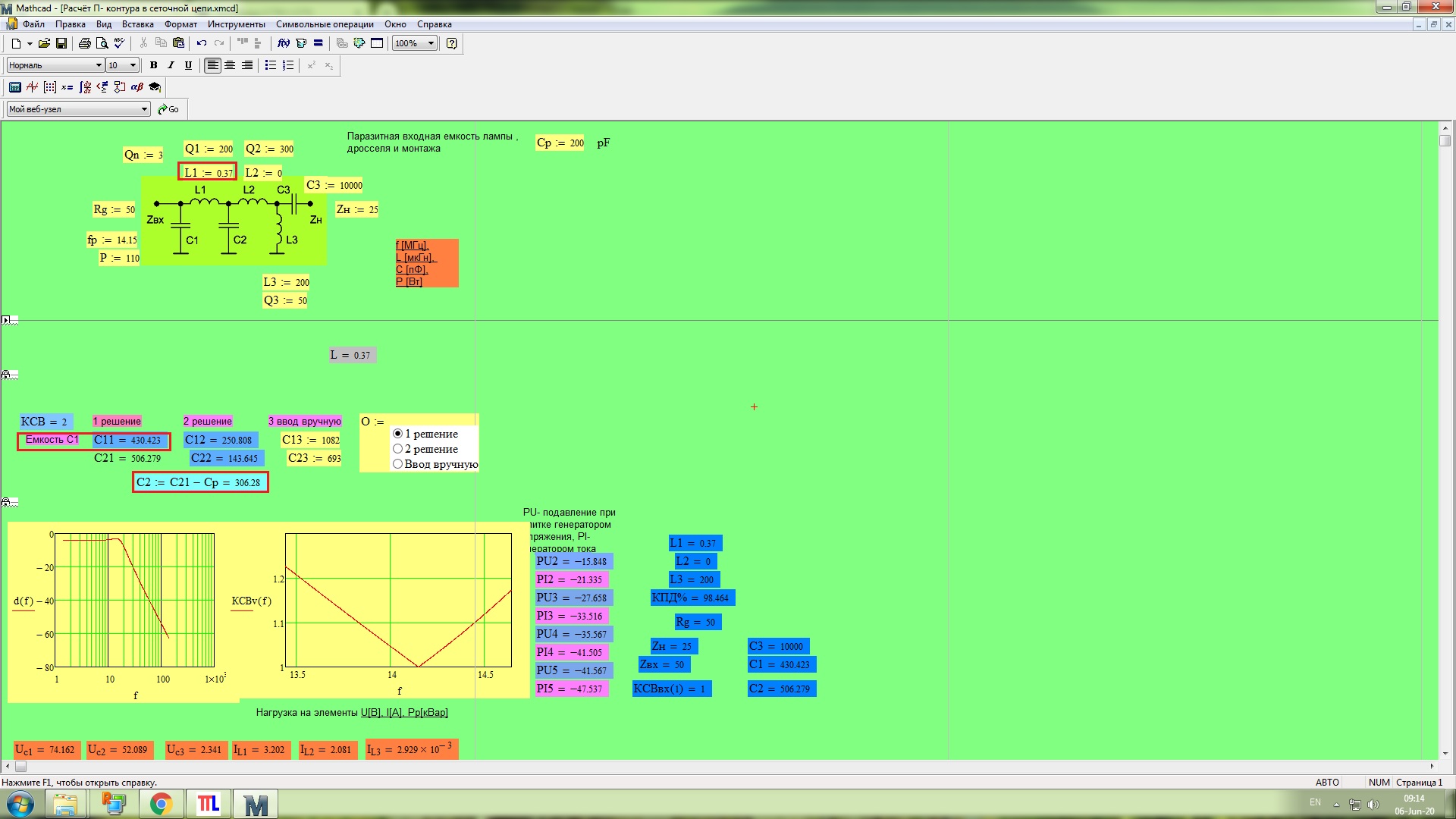

Вот входной П контур под 25 Ом выходного. Индуктивность уменьшилась, но кондер увеличился. А для 17 Ом индуктивность катушки еще меньше будет.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться982020-06-06 09:17:36
Alex_VE3KF написал(а):
И что там КПЕ параллельно дросселю?
да !--- я так понимаю уводить резонанс дросселя
Поделиться992020-06-06 09:19:56
merwik1 написал(а):
да !--- я так понимаю уводить резонанс дросселя
А вы его уводите резонанс или не пользуетесь?
И еще вопрос - сложно-ли переделать ВКС и дроссель анода, механически?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1002020-06-06 10:52:35
merwik1 написал(а):
Меня смущает вопрос -- а имеем ли мы оптимальную настройку П - Контура
С47 вращается синхронно с L2
C11 вращается синхронно с L1
Так сделано для того, чтобы получать всегда одинаковое эквивалентное сопротивление контура, которое равно квадр. корню из деления L/C.
Чтобы отношение сохранялось, нужно сопряженно изменять и С и L.
Но ВКС могла быть расчитана не на кабеля 50 Ом, а на открытые линии 450 или 600 Ом, которые часто применяются вояками. Вот почему ВКС может быть неоптимальная под 50 Ом. Вот почему мой вопрос был насчет переделки ВКС и дросселя анода.
Ксстати, после отказа от широкого ФНЧ, можно восстановить среднюю точку накала как было ранее сделано. Такое решение можно применять с П контуром.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1012020-06-06 11:16:05
Alex_VE3KF написал(а):
А вы его уводите резонанс или не пользуетесь?
его увели как я понимаю на заводеи и жестко зафиксировали
я прокрутил кандер на 11 оборотов -- сделал его емкость максимальную 50 пф
ничего на 20 не поменялось --- были подозрения что его резонанс на 14 мгц
Поделиться1022020-06-06 11:18:07
Alex_VE3KF написал(а):
Но ВКС могла быть рассчитана не на кабеля 50 Ом, а на открытые линии 450 или 600 Ом, которые часто применяются вояками.
в этом случае они подключают еще одну катушку механическим переключателем --- которую я не указал
схема приведена для подключения ромбической или УКВ антенны --- а они на 50 ом
Поделиться1032020-06-06 11:19:47

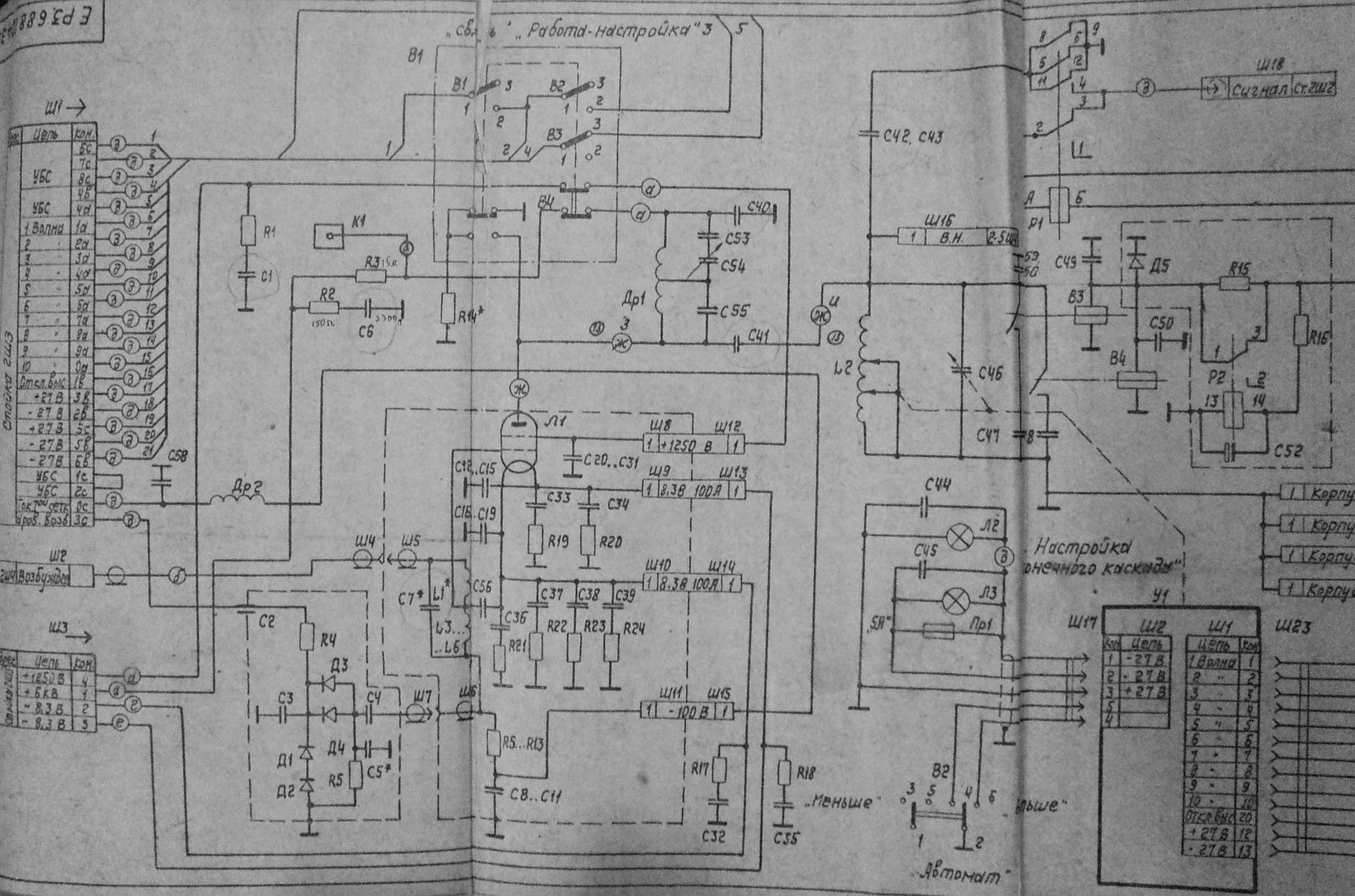

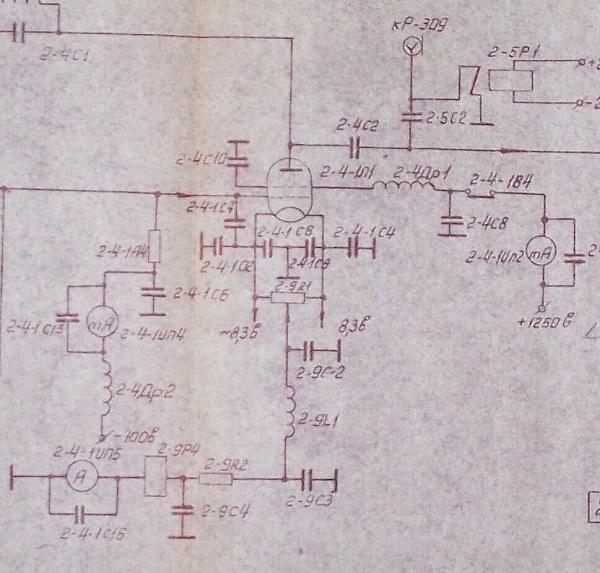

Схема УМ Р136
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1042020-06-06 11:21:52
merwik1 написал(а):
были подозрения что его резонанс на 14 мгц
Вот те же подозрения и у меня остаются. Именно в той цепи прострелил кондер.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1052020-06-06 11:26:05
Alex_VE3KF написал(а):
И еще вопрос - сложно-ли переделать ВКС и дроссель анода, механически?
теоретически не сложно
вопрос в том, что в планах применять автоматику БМЗ
и если переделать на обычный П контур
то можно оставить на выходе вакумники -- они вращаются БМЗ
и возле лампы катушку -- тоже вращается
но как я понимаю тогда нужно будет применить фиксированные кандеры в "горячем" конце причем на очень большие кВар и коммутировать их реле что бы сохранить автоматику усилителя
анодный дроссель --- цилиндр 35 сантиметров из фторопласта -- внутри которого катушка с отводом посередине и конденсаторами
Разговаривал пару часов назад с человеком - он успешно применяет родную лампу ГУ-36 с 9 кв на аноде
на 20 метрах на выходе один ваккумник
но он использует еще родной блок с 4 гу 74 для раскачки
качает до тока 2.5 ампера
но сколько выходной мощности реально не измерял
проверю на ложную настройку ВКС
к аноду лампы подключу резистор 3кОм и посмотрю на выходе КСВ
Поделиться1062020-06-06 11:28:17

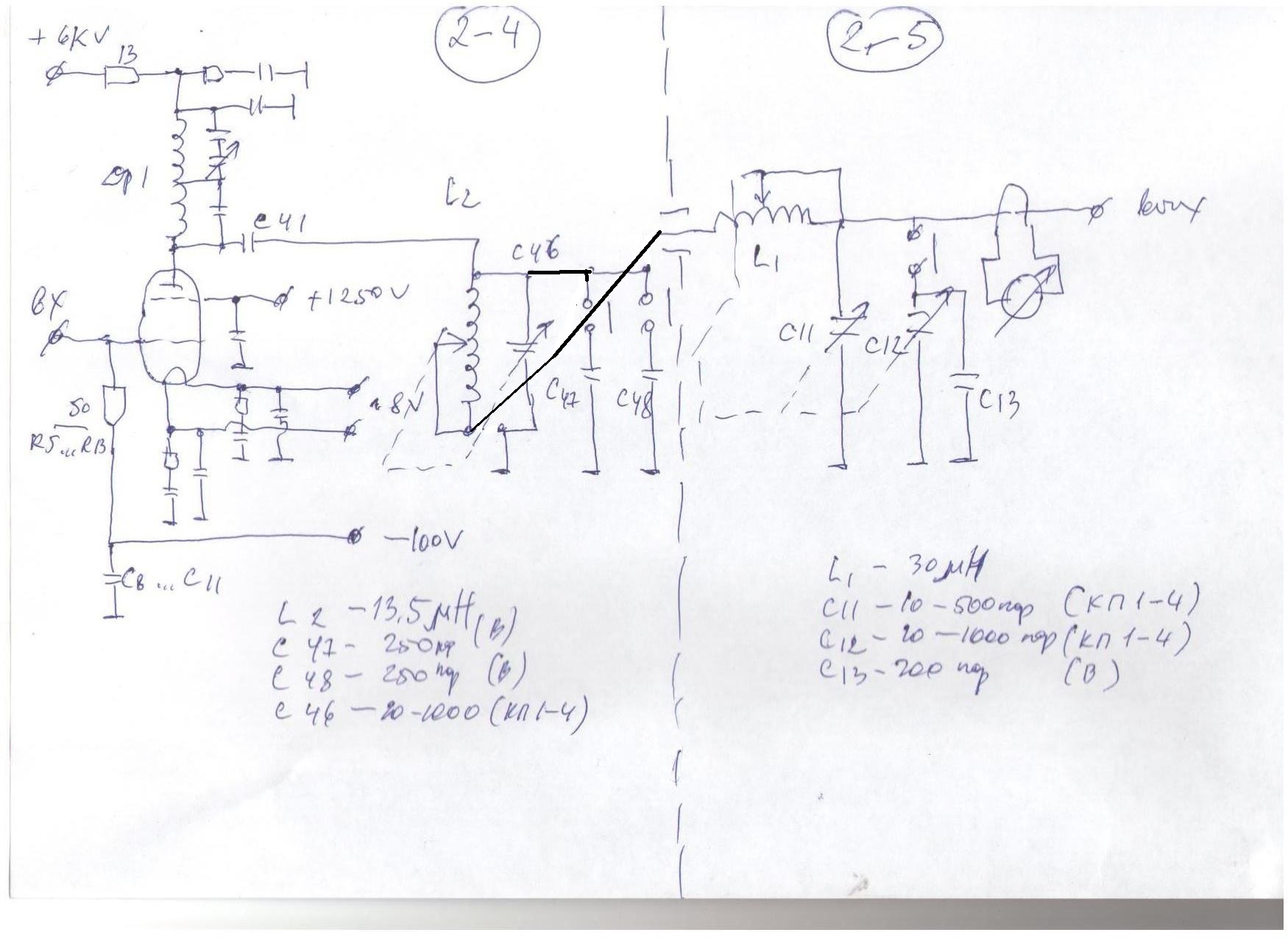

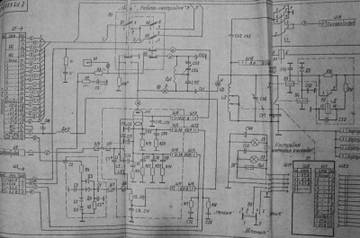

Более полная схема
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1072020-06-06 11:31:38
Alex_VE3KF написал(а):
merwik1 написал(а):
были подозрения что его резонанс на 14 мгц
Вот те же подозрения и у меня остаются. Именно в той цепи прострелил кондер.
Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX
а как проверить резонанс???
я накидывал на него кольцо и смотрел график КСВ в полосе
провалов я не увидел
потом увеличил его емкость вакумника до максимально -- 50 пф -- результата нет
там с ним правда последовательно стоит КВИ на 400 пф
но 5 квт я видел --- есть у меня мнение что если бы он он при такой моще уже бы сгорел?
Поделиться1082020-06-06 11:34:11
Alex_VE3KF написал(а):
Более полная схема
Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX
С40 у меня стрелял тут
очень мощный кандер вокруг которого дополнительно изготовили кольцо диаметром 5 мм с
думаю его специально сделали для случая крайней необходимости сводить потенциал
Поделиться1092020-06-06 11:38:14
Я имел ввиду вот так переделать, классический вид. БМЗ пусть работают, но подстежки придется чем то переключать. Или они тоже БМЗ обслуживаются?
Дроссель анода лучше переделать. Стандартный дроссель на 30 мм каркасе керамики, но с отводом.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1102020-06-06 11:43:24
merwik1 написал(а):
а как проверить резонанс???
У Гончаренко подробно описано как проверить дроссель на резонансы.
Проверить еще можно ГИРом.
ВКС лучше проверять сначала холодным методом, с помощью например АА300
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1112020-06-06 11:49:06
Забыл спросить - где измеряете анодный ток? Если прибор в катоде, то тогда понятно, откуда ток анода 2 А. Минус анодного БП следует подавать в катод лампы, чтобы измерялся толко ток анода. В этот минусовой провод долен быть прибор анодного тока.
Пробный анодный дроссель для 20 и выше можно сделать намотав 60 мкГн проводом 0,7-0,8 мм. Но намотка нужна либо с шагом 1 -1,5 мм или же проводом с шелковой изоляции
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1122020-06-06 13:36:13
Alex_VE3KF написал(а):
Я имел ввиду вот так переделать, классический вид. БМЗ пусть работают, но подстежки придется чем то переключать. Или они тоже БМЗ обслуживаются?
Дроссель анода лучше переделать. Стандартный дроссель на 30 мм каркасе керамики, но с отводом.Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX
Подстежки переключать я бы придумал как
А вот по контуру не уверен пока
мне кажется там вал контура жестко сидит на земле конструктивно
пару часов --- проверю
я так понимаю это просто переделка в обычный П контур? две индуктивности последовательно? сможет ли такое настроиться учитывая что синхронно с ними будут вращаться 2 кандера
Поделиться1132020-06-06 13:46:12
merwik1 написал(а):
я так понимаю это просто переделка в обычный П контур? две индуктивности последовательно? сможет ли такое настроиться учитывая что синхронно с ними будут вращаться 2 кандера
Совершенно верно, это Pi-L, которая легко и с высокой точностью расчитывается. Но синхронность как раз в этом случае не нужна. Нужно будет еще перенести холодные кондеры.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1142020-06-06 13:49:25

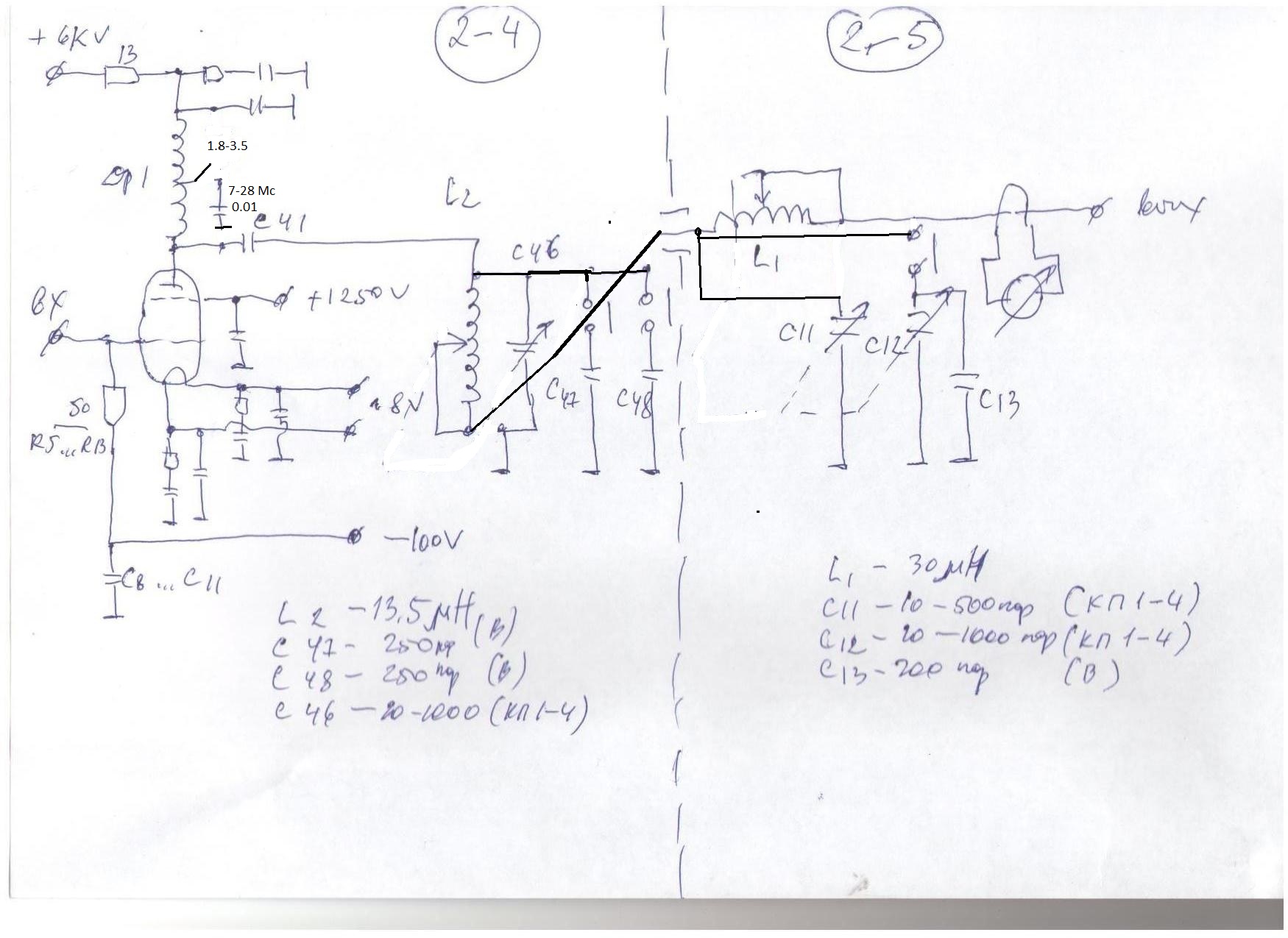

Вот такая схема долна получиться
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1152020-06-06 13:50:09
немного не понял а куда холодные??
Поделиться1162020-06-06 13:50:28
И анодный дроссель лучше переделать в классический.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1172020-06-06 13:51:46
merwik1 написал(а):
немного не понял а куда холодные??
Холодные с выхода L секции должны перекочевать на выход П секции. т.е. между катушками.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1182020-06-06 13:57:12
Вот так лучше схема. Отвод дросселя анода переключается реле типа В2В или мощнее.
Нижняя часть дросселя 60 мкГн, а весь дроссель 240 мкГн. Индуктивность большая т.к. импеданс лампы высокий, 3,02 кОм. Между витками будет порядка 5*Еа/N где N - кол-во витков дросселя. Если намотать на 30 мм каркасе, то должно примерно быть 500 витков, 0,7 мм проводом и между витками будет всего 90 В. Поэтому можно наматывать виток к витку.
Раздельно и независимо должны перестраиваться L2, C47, L1, C11, C12 и подстегиваться С13, С12, С47 и С48.
Сможете так переделать ВКС и дроссель?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1192020-06-06 14:23:13
Дроссель намотать на хорошем керамическом каркасе, диаметром 30 -40 мм., чтобы мог рассеивать тепловую мощность.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1202020-06-06 14:27:08
Раскачивать лампу УРУ на 4 лампах ГУ74Б это я считаю нецелесообразно. Конечно, с такой раскачкой 300 Вт, нужен резистор всего 5 Ом и УМ будет стабильный как танк, но усиление будет низким. Интересно качать это все голым трансивером, но никак не отдельными 300 Вт.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
