УМ на 6П45С

Сообщений 31 страница 60 из 342

31

Обычно проблемы с токосъемников в роторе. В статоре, который неподвижно сидит на изоляторах, токосъем неподвижный и проблем нет.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

32

Alex_VE3KF написал(а):

Обычно проблемы с токосъемников в роторе.

Да, частая болячка.

Alex_VE3KF написал(а):

В статоре

...расшатывают пластины на контактной сборке, когда прореживают. Поэтому вначале "баня" конденсатору, а потом прореживание. И можно аккуратно простучать подозрительные места. А на грязном, окисленном кондере легко не получить эффект.

33

Alex_VE3KF написал(а):

Наматывать шиной - нецелесообразно т.к. занимает много места, а реально ничего не дает.

Такую шину, наверное, можно применить для УМ на 2...3 кВт...

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

34

vas написал(а):

Такую шину, наверное, можно применить для УМ на 2...3 кВт...

Это да, но никак не для 400 Вт.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

35

https://forumupload.ru/uploads/000e/73/7c/335/t68702.jpg
https://forumupload.ru/uploads/000e/73/7c/335/t29641.jpg

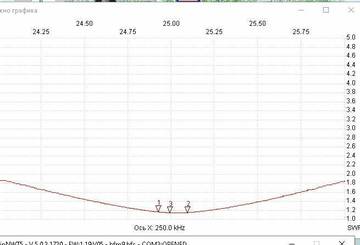

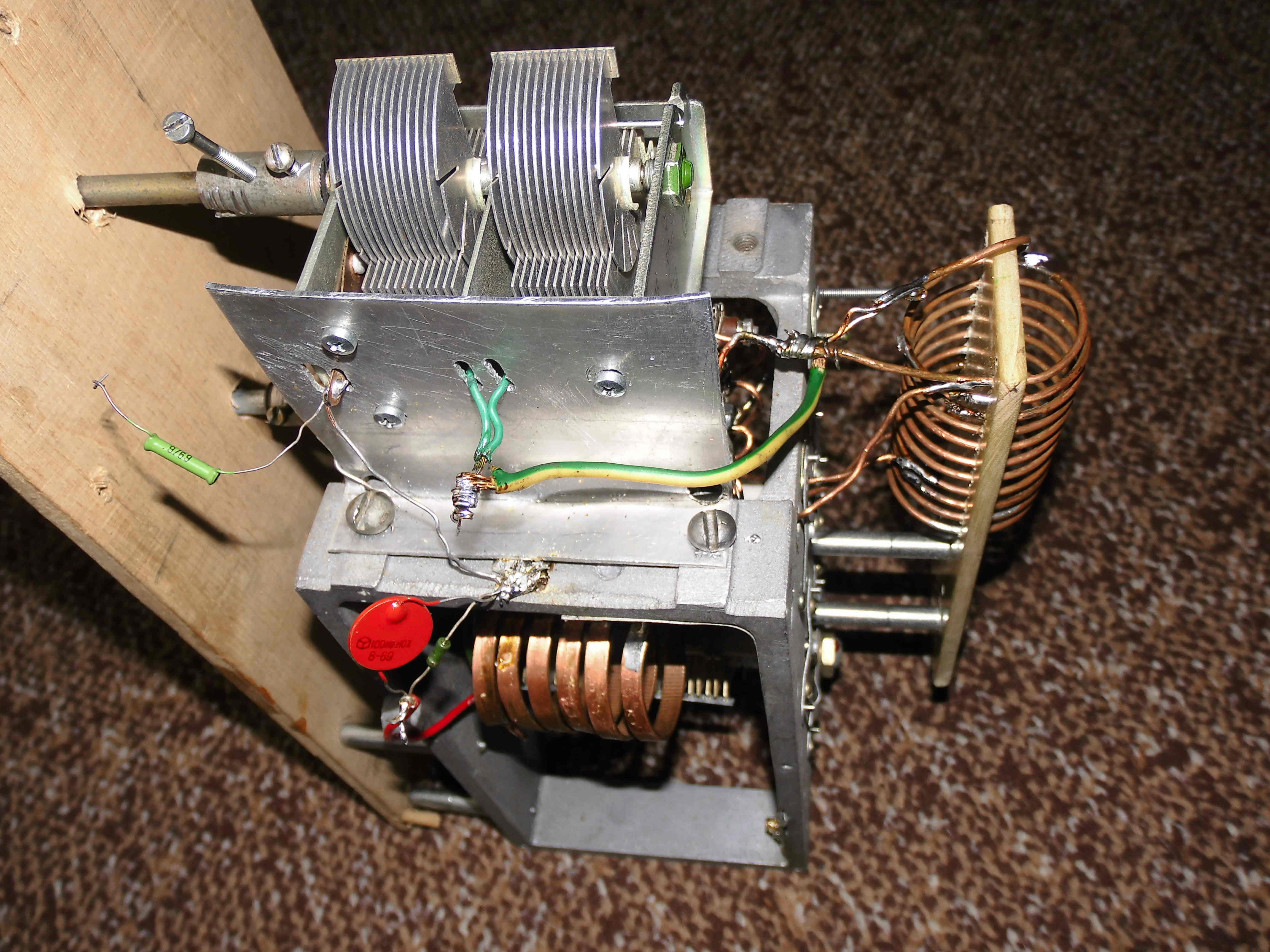

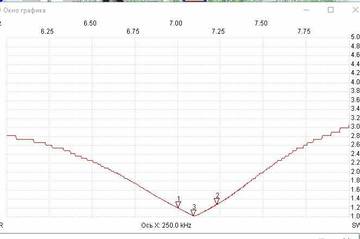

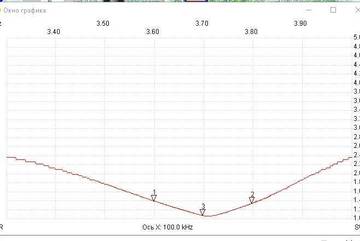

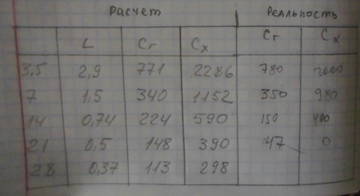

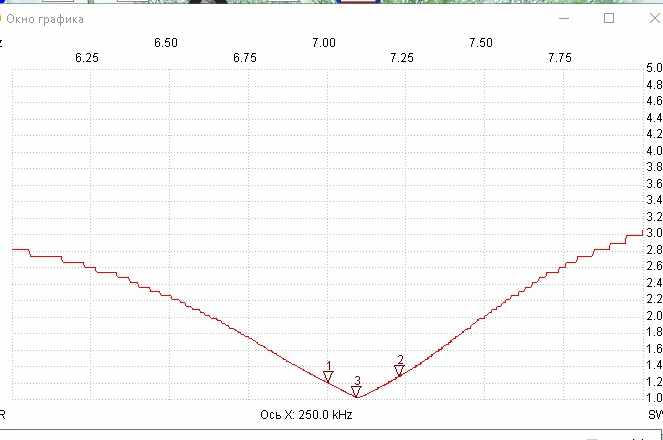

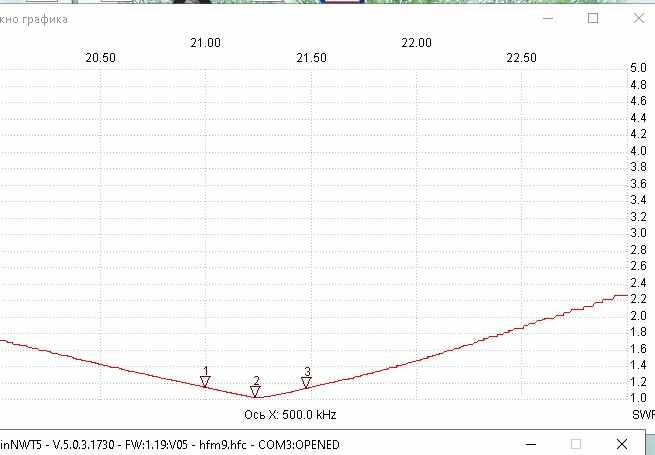

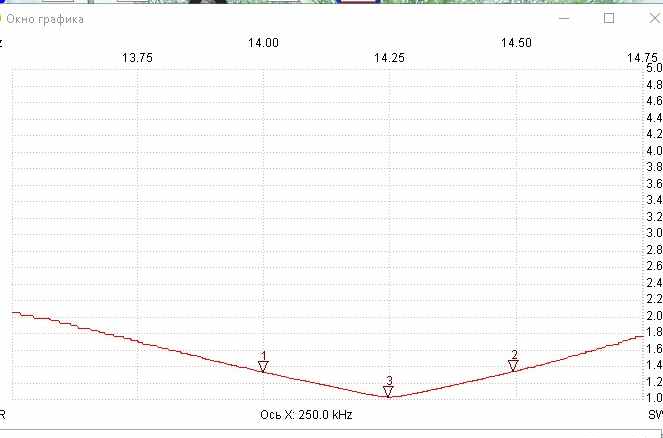

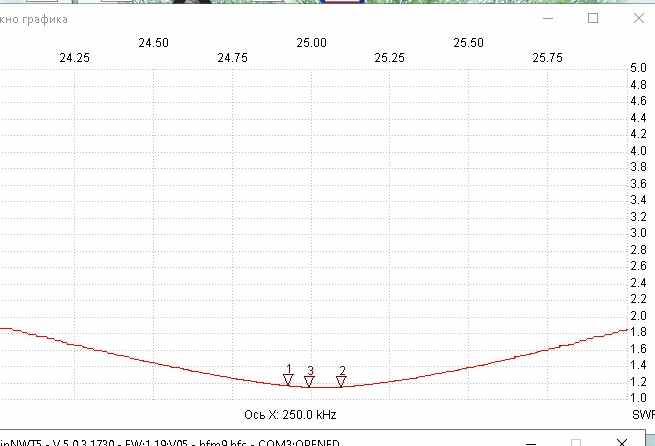

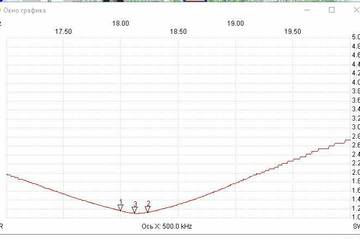

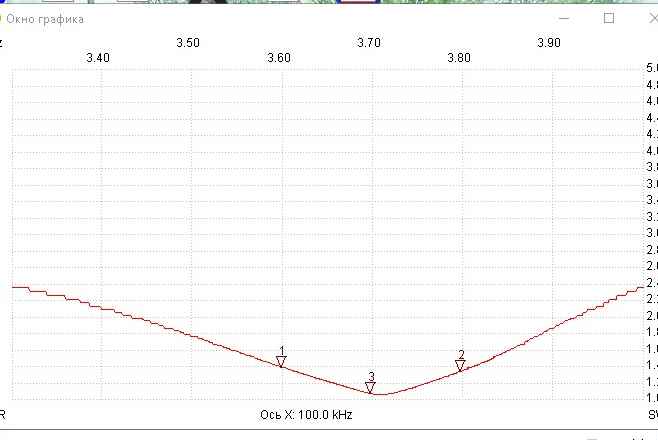

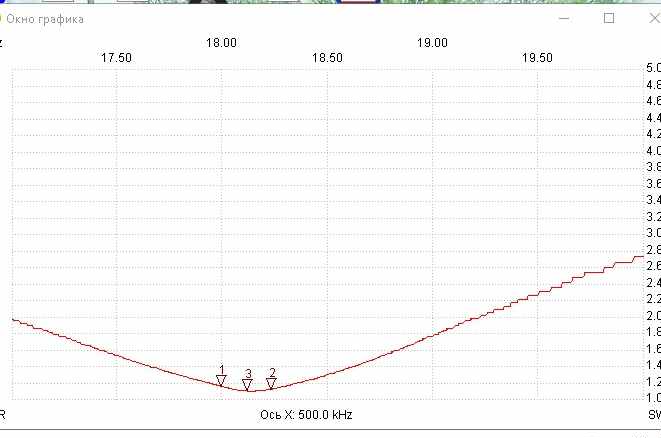

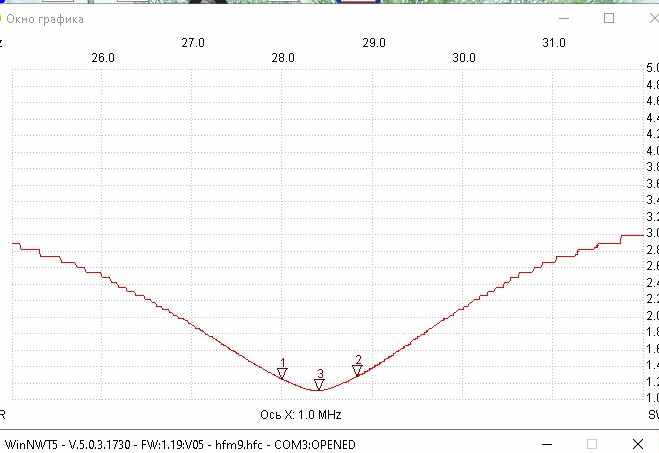

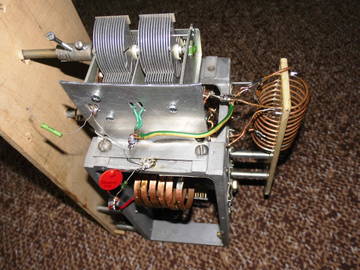

Доброе время суток, господа. Провел лабораторную работу по ВКС. Считаю, что расчеты совпали с реальностью, как нельзя лучше. Поскольку ВКС, по сути, выполнена, как отдельная конструкция, то с высокой вероятностью, можно предположить, что и в реальности будет примерно так же. https://forumupload.ru/uploads/000e/73/7c/335/t71761.jpg
https://forumupload.ru/uploads/000e/73/7c/335/t92974.jpg
https://forumupload.ru/uploads/000e/73/7c/335/t69917.jpg
https://forumupload.ru/uploads/000e/73/7c/335/t87290.jpg
https://forumupload.ru/uploads/000e/73/7c/335/t94214.jpg
https://forumupload.ru/uploads/000e/73/7c/335/t67930.jpg
https://forumupload.ru/uploads/000e/73/7c/335/t90136.jpg

36

"Горячий" конец ВКС нагрузил на резистор 300 Ом и конденсатор 100 пФ. К этому добавлялась, как постоянная, емкость "горячего" конденсатора 60 пФ. Т.о. суммарная емкость 160 пФ, не считая емкости монтажа ( вернее, она туда входит автоматом. Правда емкости дросселя не учитывал. Вопрос нарисовался: на какое напряжение в "горячей" стороне использовать конденсаторы? У меня КСО на 500 В. Выдержат, или нужно побольше, перестраховаться?

37

SNABBER написал(а):

У меня КСО на 500 В. Выдержат, или нужно побольше, перестраховаться?

Нет, 500 В недостаточно. У вас анодное 600 В, поэтому кондеры нужны 1 кВ.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

38

В УМ с БТР в качестве разделительного буду использовать КВИ-3 4700пФ 5кВ, в качестве блокировочных между землями "горячей" и обычной - СГм на 1000 В, в качестве добавочной в "П" контур с "горячей стороны - либо СГм, либо КСО на 1000 В. Так будет правильно?

39

SNABBER написал(а):

В УМ с БТР в качестве разделительного буду использовать КВИ-3 4700пФ 5кВ, в качестве блокировочных между землями "горячей" и обычной - СГм на 1000 В, в качестве добавочной в "П" контур с "горячей стороны - либо СГм, либо КСО на 1000 В. Так будет правильно?

Правильно.
Вместо КВИ можно обычный КСО 3000-5000 пФ на 1 кВ. Можно в параллель несколькко КСО, что еще лучше.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

40

https://forumupload.ru/uploads/000e/73/7c/335/t46145.jpg

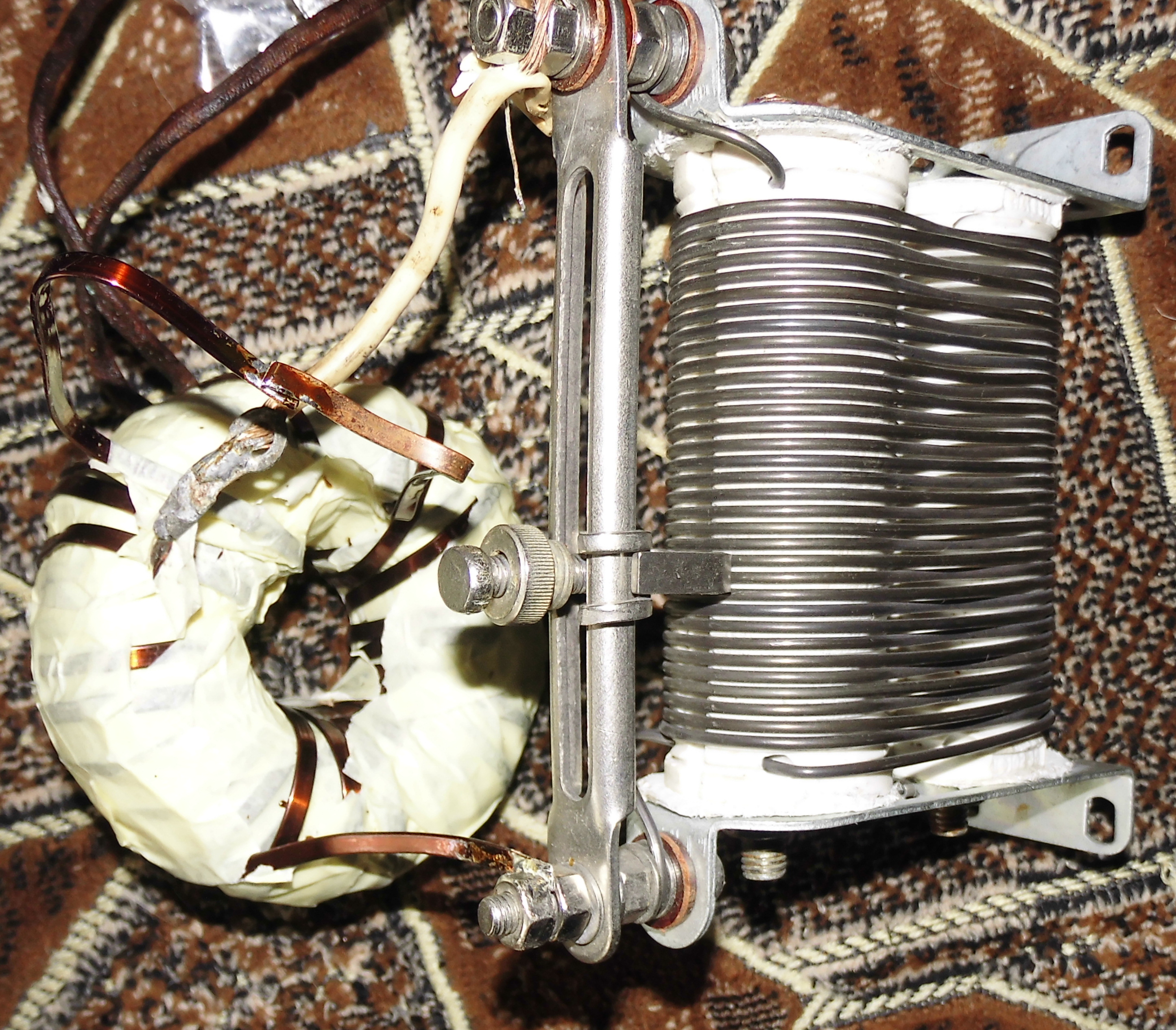

Доброе время суток, господа. Для накала в БТР конструкции решил использовать ТН61. Но, оказалось, что он уже работает в другом месте. Под руку подвернулся трансформатор от магнитофонной приставки "Орель" ( https://retro-if.com.ua/all-about/magni … foto-opis/ ) . По железу посчитал, вроде бы 110 Вт должен обеспечить. Смотал вторичные обмотки. Обмотал лакоткань сверху первичной обмотки двумя слоями фторопластовой ленты. Намотал шинкой 4 мм2 обмотку на 6,3 В. Чтобы получить нормальные 10 А. 4 х 2,5 А=10 А. И понял, что "в лоб" не получится. За счет того, что, по факту,  провод в первичке слабоват для этого. Что получил: при нагрузке 0,754 Ом ток в ней 8,3 А при напряжении на ней 6,28 В. При нагрузке 0,346 Ом ток в ней 15 А, при напряжении - 5,2 В. Жалко. Сетевую на ТОРе я не намотаю. Придется искать другие варианты.

41

Так может просто немного добавить вторички (до 6,3в на 10А)? Если не будет греться сильно, то будет работать.

42

Попробую. Только тут есть подводный камень. Если сгорит накал одной из 4-х ламп, на остальных сразу резко подскочит напряжение. И, если не сразу замечу этот факт, то лампам, под нагрузкой будет капец...

43

SNABBER написал(а):

При нагрузке 0,346 Ом ток в ней 15 А, при напряжении - 5,2 В. Жалко. Сетевую на ТОРе я не намотаю. Придется искать другие варианты.

Жаль, но транс слабоват для накала. Нужен транс хотя бы на 150 Вт. Только накал нужен не 6,3 В а все 12,6 В. ГУ50 не признает 6,3 В.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

44

У меня используются 6П45С, не ГУ50...

45

SNABBER написал(а):

У меня используются 6П45С, не ГУ50...

А тогда другое дело, прошу пардона.
Тут и ГУ50 и 6П45С и ГУ47Б и другие лампы. Запутался уже.  :D

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

46

http://www.qrz.lt/ly3bg/technika/6p45s.html
Может кому поможет.

Отредактировано Vytas (2020-04-05 03:08:04)

Подпись автора

Vytas  LY3BG, LZ2VQ

47

SNABBER написал(а):

Я мегировал несколько стандартных непрореженных КПЕ от старых ламповых радиоприемников. На 500 В только один из 4-х выдержал испытания. Остальные нет. На 1000 В - все, к сожалению, пробивали.

При 600В анодного хорошо работают конденсаторы от очень старых (~ 1960 г.) приёмников. В них зазоры больше.
Но можно применить конденсаторы и новее, оба конденсаторы включив поседовательно. Ёмкость падает на половину (~250 пФ). Нет ползущих контактов, что очень хорошо. Ротор ни к чему не подключается. Корпус ставится на изолятор, один статор подключается к земле, другой к ВКС. Ось продливается из изоляционного материала.

Подпись автора

Vytas  LY3BG, LZ2VQ

48

Vytas написал(а):

работают конденсаторы от очень старых (~ 1960 г.) приёмников. В них зазоры больше.

Это да, старые приемники типа Балтика 52, Беларусь, Минск, Днипро, Маяк, и др.

Vytas написал(а):

Но можно применить конденсаторы и новее, оба конденсаторы включив поседовательно. Ёмкость падает на половину (~250 пФ). Нет ползущих контактов, что очень хорошо. Ротор ни к чему не подключается. Корпус ставится на изолятор, один статор подключается к земле, другой к ВКС.

Я пробовал такое включение кондера в ГПД в своем самодельном трансивере еще в 1990 году. КПЕ сам полностью изолирован от шасси. В нем две неподвижные секции раздельно, изолированы от шасси, служат обкладками КПЕ. А связь между ними т.е. сама емкость КПЕ изменяется путем вращения ротора, который в воздухе.  Емкость изменятся очень плавно, бех шороха, скрипа. Отличное решение.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

49

Vytas написал(а):

http://www.qrz.lt/ly3bg/technika/6p45s.html
Может кому поможет.
    Vytas  LY3BG

Наверняка многим будет полезно.
Один минус явный есть: необходим простейший термоэкран между электролитами и лампами.
Электролитам "и так по жизни тяжело"(с) :) Постоянные большие токи, а еще и внешний нагрев добавлен.
То, что могут быть наводки на силовой транс - это уж очень постараться надо, совсем не настраивать ВКС.
Так что РА симпатичный  :cool:

И НЧ-диапазоны ВКС на ТОРе. Тоже хорошее решение при небольшой мощности и ограниченном месте.

50

Vytas написал(а):

конденсаторы от очень старых (~ 1960 г.) приёмников. В них зазоры больше.

:cool:  :cool:  :cool:

51

Ну что у нас с УМ на 4 лампах 45С?

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

52

Доброе время суток. Пока потихоньку отрабатываю составляющие УМ: ВКС, считаю, отмакетировал, сейчас собрал и настраиваю согласующе-трансформирующую цепь входа УМ. С 50-ти Ом на 200 Ом на все диапазоны, кроме 1,600 МГц. Пока не собрал, но уже почти все подготовил для БТР : есть электролитические конденсаторы 470 мкФ 450 В 6 шт. Есть диоды 20 А 1000 В. А вот какое реле и какой величины резистор, который будет шунтироваться  реле включения, не определился. Несколько дней что то происходило с сайтом, не мог попасть. Да и сейчас вошел с другой выделенки. Сейчас режим карантина. В нашей "деревне" все рынки закрыты. Поэтому, казалось бы мелочь - например, пару ламповых панелек купить сейчас практически невозможно. Пара есть, а еще пары нет. Пытаюсь, как та старуха , которая колобок пекла, по всем сусекам рыться. На что раньше уходило день-два, сейчас -неделя-две... К сожалению, я, по возрасту, в зоне риска, сильно не побегаешь...

53

SNABBER написал(а):

А вот какое реле и какой величины резистор, который будет шунтироваться  реле включения, не определился.

Ну давайте схему, обсудим посчитаем какой резистор должен быть, это не трудно.
Умножение на 2 у вас. Попробуйте 300 Ом/10 Вт ПЭВ, проволочный. Соберите на столе, нагружать выход не надо. Включите через 300 Ом сопротивление и измерьте, какое падение напряжения сети на резисторе происходит в момент включения. Нормально, если на нём падает до 50 - 60% напряжения сети. Слишком много - плохо т.к. будет слишком медленный по времени заряд происходить. Слишком мало - тоже плохо, слишком большой ток заряда может идти на кондеры в момент пуска, что плохо для кондеров.
Задержку по времени достаточно миним. 2-3 сек, можно и больше
Только будьте осторожны при измерениях.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

54

А чем управлять реле? Просто цепь заряда конденсатора, или управлять напряжением падения на гасящем резисторе? Т.е. если конденсаторы сильно разряжены, то реле разомкнуто, если почти заряжены - замкнуто. Или просто задать 2-3 секунды и включать реле?

55

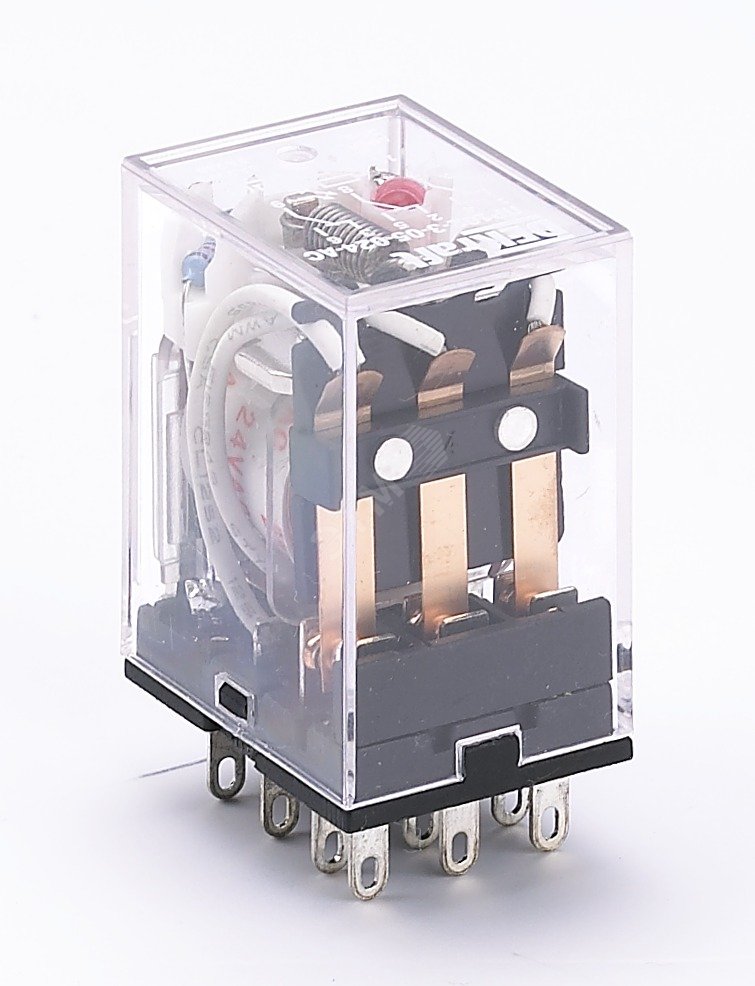

О реле забыл. Контакты должны держать ток миним. 8-10 А, т.е. контакты должны быть не маленькие, вот примерно как это. Если не одна группа, то можно даже параллелить их.
https://forumupload.ru/uploads/000e/73/7c/2/t637811.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

56

Панельки для дамп дороговато 100 руб, но можно торговаться за 30-50.  https://www.qrz.ru/classifieds/detail/p … -dr_241338

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

57

Александр, воспользуюсь тем, что Вы не отказываете, , задам еще вопрос. Во входной согласующе-трансформирующей цепи ( 50 Ом в 200 Ом ) катушки индуктивности можно выполнить однослойными  бескаркасными, можно на ферритовых кольцах, а можно на кольцах от ПВХ трубы ( тор). Мощность на входе 2-5 Вт. Что предпочтительнее?

58

SNABBER написал(а):

Александр, воспользуюсь тем, что Вы не отказываете, , задам еще вопрос.

Ну конечно, я практически никогда не отказываю в совете, помогаю как могу.

SNABBER написал(а):

можно на ферритовых кольцах

Это самый предпочтительный вариант, потому что он не восприимчив к внешним полям и наводкам, в частности с анодной цепи, а значит и устойчивее.

SNABBER написал(а):

катушки индуктивности можно выполнить однослойными  бескаркасными

Если рассматривать этот вариант, то обязательно однослойные катушки, только они. Катушку связи можно намотать отдельно и расположить её рядом, вблизи с ,,холодным,, концом катушки. Если трансформация 50/200 т.е. 1:4, то катушка связи у ,,холодного,, конца должны иметь в 2 раза меньше кол-во витков, чем другая. в этом случае 2 в квадрате будет 4, что и будет К трансформации 4 т.е. 50/200
Можно и на торе намотать из трубки ПВХ, но обязательно две раздельных обмотки, одна поверх другой, но с тщательной изоляцией т.к. между обмотками будет разность потенциалов в сотни В.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

59

Речь идет не о трансформаторе 1:4, а о своеобразном "П" контуре наоборот. Для согласования выхода трансивера 50 Ом со входом лампы 200 Ом. Т.е. фильтр.

Отредактировано SNABBER (2020-04-27 14:08:28)

60

Конструкция будет иметь отдельный экранированный корпус. Выход и вход - кабелем, управление реле - шлейфом, может быть в экране.
