Спасибо, Анатолий, а, вот сверху экранировка должна быть тщательная, или достаточно будет верхней крышки ( общей )? Но там возможен зазор несколько миллиметров.
УМ на 6П45С
Сообщений 91 страница 120 из 342
Поделиться922020-07-25 12:02:38
SNABBER написал(а):
а, вот сверху экранировка должна быть тщательная, или достаточно будет верхней крышки ( общей )? Но там возможен зазор несколько миллиметров.
Это нормально.
Не подводная лодка и не СВЧ-блок, чтобы тщательно добиваться плотного прилегания поверхностей и биться за полную герметичность отсеков
Прикиньте: если критична "щель неприлегания" длиной миллиметров этак 100.. То что тогда сказать про вентиляционные отверстия? Гораздо больше суммарная площадь. Да и делают вентиляцию рядом с лампами.
Все нормально
Поделиться932020-07-25 12:04:25
Забыл
Но вот неплотно прилегающая крышка/крышки при работе вентилятора могут и "запеть". И будете искать источник "зудения" или дребезга
Поделиться942020-07-25 13:12:20
Все правильно изложил Анатолий.
Могу лишь дополнить - перфорацию нужно над электролитами удвоителя, чтобы в отсеке не накапливалось тепло. Над лампами конечно тоже нужна перфорация.
УМ для работы до 28 Мс? Если да, то конечно бы лучше катушку и оба КПЕ поменять местами. КПЕ удалить глубже и удлиннить оси. А катушку поближе к лампам.
А если этот УМ для 7-14 Мс и ниже, то текущая компоновка вполне сработает.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться952020-07-25 13:30:14

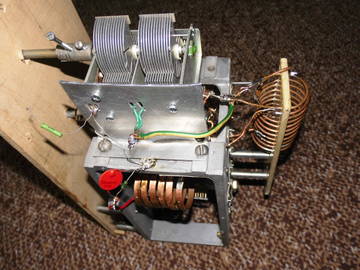

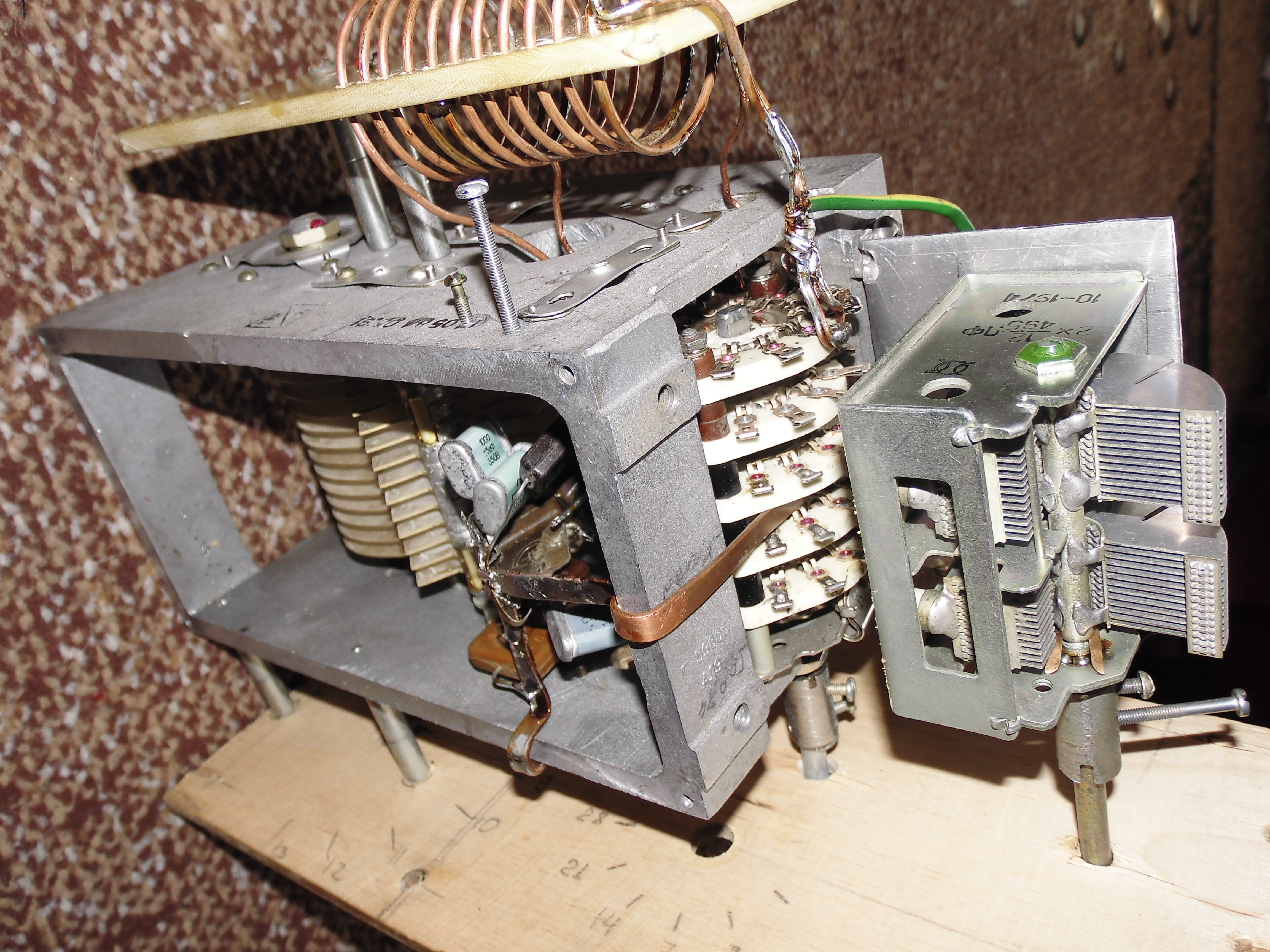

Это такая конструкция. Там в середине и переключатель. Т.е. полностью ВКС.
Отредактировано SNABBER (2020-07-25 13:32:30)
Поделиться962020-07-25 13:31:38
Да, УМ и для 28 МГц.
Отредактировано SNABBER (2020-07-25 13:34:01)
Поделиться972020-07-25 14:05:50
Понятно, это моноблок. Тогда все хорошо.
Я просто увидел длинный зеленый проводок от катушки до ламп. Такой длины проводки недопустимы на 21-28 Мс, иначе будут проблемы с настройкой ВКС на ВЧ. Это правило следует соблюдать, если УМ не только для 1,8 и 3,5, где это уже не критично.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться982020-07-25 14:15:27

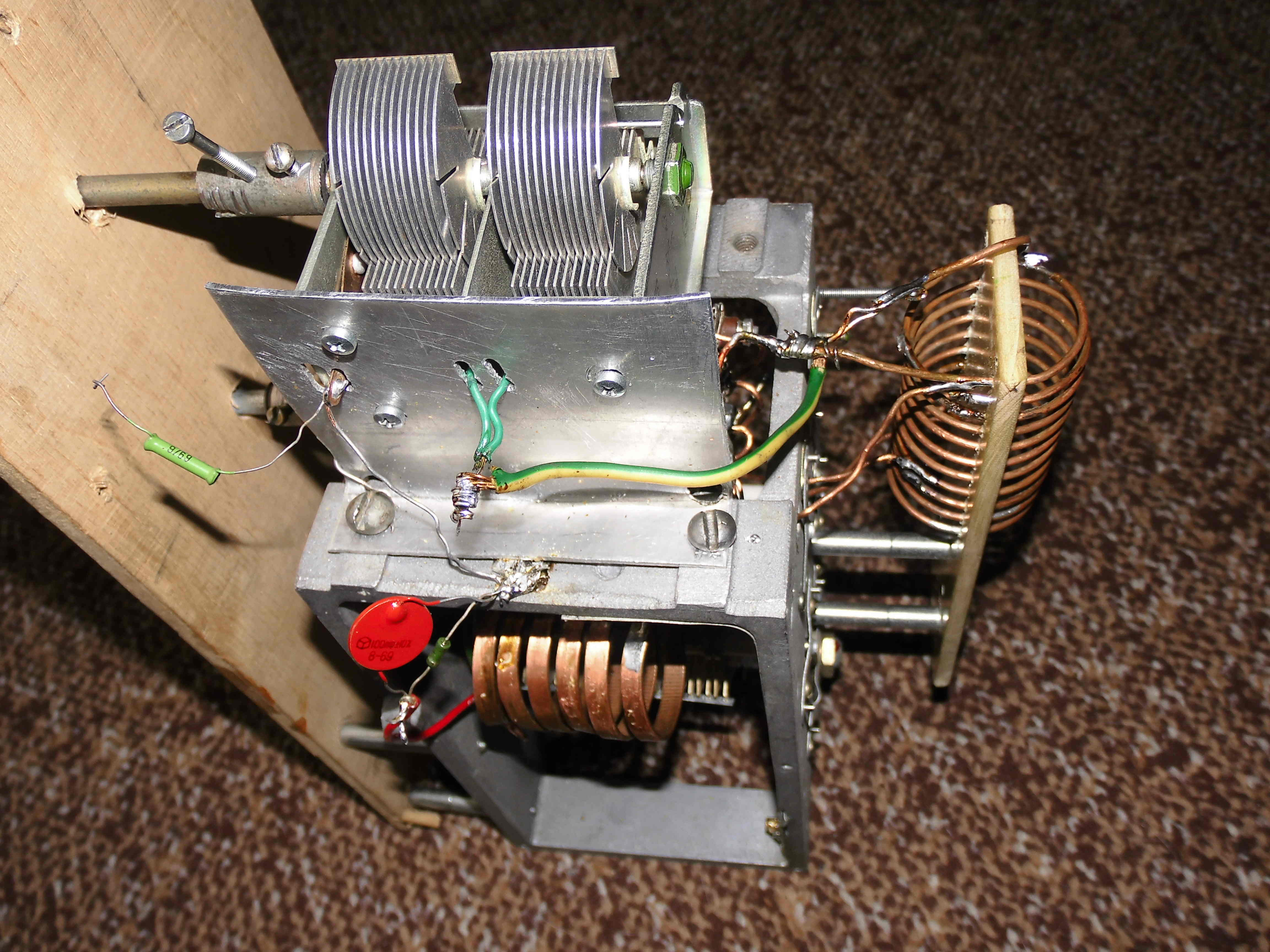

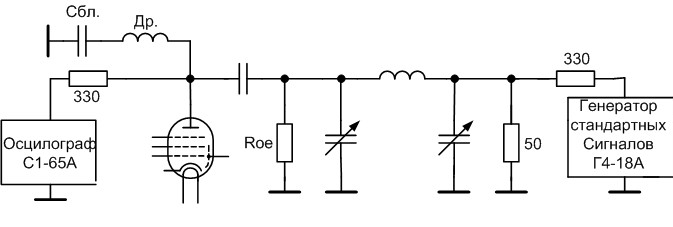

На предпоследнем снимке видно подключение резистора и конденсатора - аналога лампы - использовались для настройки ВКС. Там ВЧ катушка в районе красного проводника - должна подключаться к анодам ( через конденсатор ).
Поделиться992020-07-25 14:21:33
Резистор увидел и кондер лампозаместительный. Хотя правильнее было все же с лампами и с анодным дросселем.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1002020-07-25 14:27:49
Это будет обязательно уже в реальном металлическом окружении. Со всеми экранами. Тогда окончательно подберу емкости конденсаторов и отводы на катушках "на холодную" перед горячей проверкой и настройкой.
Поделиться1012020-07-25 15:22:59
Пока нет всех экранов и деталей, то конечно пока рано проводить холодную настройку. Позже.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1022020-07-26 05:37:09
Alex_VE3KF написал(а):
перфорацию нужно над электролитами удвоителя, чтобы в отсеке не накапливалось тепло
И под ними тоже не повредит
Поделиться1032020-07-26 10:04:01
Anatoly написал(а):
И под ними тоже не повредит
Конечно.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1042020-07-26 10:06:17
Собираюсь в боковой крышке установить два вентилятора от компа ( приточных ). Один для обдува ламп, второй - блока питания с электролитическими конденсаторами. Над лампами и над конденсаторами будет перфорация.
Поделиться1052020-07-26 11:08:05
SNABBER написал(а):
Собираюсь в боковой крышке установить два вентилятора от компа ( приточных ). Один для обдува ламп, второй - блока питания с электролитическими конденсаторами.
Я все же думаю, что вполне достаточным будет один вентилятор - для лампового отсека. К тому же, думаю, что все же вытяжной вентилятор гораздо лучше справится с задачей. Можно будет эксперимент провести, но понадобится градусник.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1062020-07-26 13:02:26
SNABBER написал(а):
в боковой крышке установить два вентилятора от компа ( приточных )
Куды бечь дуть? Унутрь? Чтоб горячий воздух никуда не сбежал?
SNABBER написал(а):
Один для обдува ламп, второй - блока питания с электролитическими конденсаторами.
Приток нужен тогда, когда надо охладить объект - лампу. А Вам надо удалить тепло из отсека.
SNABBER написал(а):
Над лампами и над конденсаторами будет перфорация.
Это правильно.
Alex_VE3KF написал(а):
думаю, что вполне достаточным будет один вентилятор - для лампового отсека. К тому же, думаю, что все же вытяжной вентилятор гораздо лучше справится с задачей.
Вот это и есть лучшее решение.
Более того, вполне возможно сделать так (перегородками, не обязательно экранами), что воздух и так пойдет "по нужному пути".
Хотя для 45-х вполне достаточно убрать тепло из отсека "ВКС-лампы" а блок умножителя и стабы проживут и с естественным теплообменом. Главное, чтобы лампы не слишком грели воздух в корпусе (отсюда и вывод - удаление а не приток).
Поделиться1072020-07-26 13:56:10
Anatoly написал(а):
Хотя для 45-х вполне достаточно убрать тепло из отсека "ВКС-лампы" а блок умножителя и стабы проживут и с естественным теплообменом. Главное, чтобы лампы не слишком грели воздух в корпусе (отсюда и вывод - удаление а не приток).
Совершенно верно! Умножитель с кондерами обойдутся перфорацией, но вот куда более мощный источник тепла - 4 лампы и поэтому удалять тепло следует прямо из отсека ламп. Поскольку отсек будет не герметичен, то заодно воздух на вытяжку пойдет и из других закоулков УМ, в том числе и из умножителя. Поставьте вентилятор диаметром крыльчатки примерно -70-80 мм, можно даже на уменьшенных оборотах до 200 и он вытянет все тепло из УМ.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1082020-07-26 14:08:17
Если установить вентилятор для вытяжки на верхней части боковой стенки, в районе лампового отсека, будет намного хуже, чем если установить на верхней крышке?
Поделиться1092020-07-26 14:18:25
SNABBER написал(а):
Если установить вентилятор для вытяжки на верхней части боковой стенки, в районе лампового отсека, будет намного хуже
Для эффективности - разницу не заметите.
SNABBER написал(а):
чем если установить на верхней крышке?
А вот этот вариант - "смерть вентилятора". Намного выше нагрев его и, как следствие, сокращение срока службы. А уж про высыхаие смазки можно промолчать.
Так что, Сергей, ставьте на боковой стенке спокойно
Поделиться1102020-07-26 14:20:58
Anatoly написал(а):
Так что, Сергей, ставьте на боковой стенке спокойно
Верно, сбоку на вытяжку будет самый оптимальный вариант.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1112020-07-30 10:31:31
Доброе всем время суток. Смущаюсь задать такой вопрос. В качестве реле, коммутации УМ - трансивер, решил использовать ТКЕ22 https://optochip.org/series/card/146825. Все получается замечательно: и наличие пары переключаемых контактов, и хорошие токи. Проверил на НВТ-7 влияние на 50-омную цепь до 30 МГц - отлично. Но, когда воспользовался штатными креплениями реле и закрепил его на задней панели, стало "тоскливо". Корпус УМ работает как рупор у граммофона. Звук при переключении - как удар молотком. И таких реле два... Если подвесить на веревочке - практически не слышно. Как в том фильме: "влип, очкарик"... Пробовал устанавливать через, как мне кажется вибропоглощающие ( линолеум, кожу, резину ) прокладки, эффект почти отсутствует. Что посоветуете: искать другие реле или можно победить?
Поделиться1122020-07-30 10:42:09
SNABBER написал(а):
В качестве реле, коммутации УМ - трансивер
Если по входу, то "слишком хорошее реле".
Ну а "по факту можно делать так:
1. реле крепим к пластине штатными винтами
2. к корпусу пластина приклеена через "кубики" микропористой резины. То есть - на резиновых стойках, причем стойки из мягкой резины.
Если надо еще больше развязать механически реле от корпуса, то пластина может крепиться к второй пластине, а уж та - на корпус. И все точки крепления - резиновые амортизаторы или простейшая подвеска на пружинах. На растяжках, на сжатие - возни много.. ну.. или пружинки из батареечных отсеков использовать.
Главная задача: все механические контакты шумного изделия и корпуса - только через амортизатор. Поэтому и написал про приклейку, а не жесткие способы.
Поделиться1132020-07-30 10:43:30
SNABBER написал(а):
Если подвесить на веревочке - практически не слышно.
Вместо веревочек - пружинки.. от шариковой ручки. И фиг с ним, пусть мотается "на орбите".. космонавты не выпадут
Лишь бы с чем-то другим реле не соприкасалось.
Поделиться1142020-07-30 10:45:48
SNABBER написал(а):
Пробовал устанавливать через, как мне кажется вибропоглощающие ( линолеум, кожу, резину
Линолеум - на.. фиг
Кожа - туда же
Резина? А какая резина Иную туда же за линолеумом.. дубовую. Мягкий карандашный ластик - и тот дубоват для использования в качестве демпфера.
Поделиться1152020-07-30 10:46:56
Можно, конечно, не крепить корпус. Поскольку к реле будут подходить кабели коаксиальные, то сможет держаться и на них, но кабели то, все равно, крепить нужно. Звук, вероятно, пойдет по ним до первой же точки крепления...
Поделиться1162020-07-30 10:55:45
SNABBER написал(а):
Можно, конечно, не крепить корпус. Поскольку к реле будут подходить кабели коаксиальные, то сможет держаться и на них
Ага...
Не, это делать нельзя. Давайте различать электромонтаж и механическое крепление. Нагрузка на пайку, само реле при срабатывании/отпускании тоже вибрирует и прочности пайке не добавляет.
SNABBER написал(а):
Звук, вероятно, пойдет по ним до первой же точки крепления.
"Авотфиг"(с)
Если только Вы не используете кабель от БС сотовой связи. С жилой мм этак 4-5 и гофрой вместо оплетки. Тогда да.. пойдет стук.. по батарее к соседу
Обычный РК не будет так передавать звук. Да и какой там кабель.. на межблочке для 45-х ламп.. Тут RG-58 хватит с запасом. Не будете же монтаж делать каблом с диаметром в сантиметр? Ну не тот случай:)
Поделиться1172020-07-30 11:09:48
SNABBER написал(а):
кабели коаксиальные
На всякий случай напомню: в погоне за аккуратным монтажем не забывайте об очень важном параметре - "минимальный радиус изгиба". А то найдете приключений и искать выход может быть весьма головоломно
Как пример:
РА на полкило, от реле к гнезду коаксиал с даметром оболочки миллиметров 8. Согнут под 90 градусов с внутренним углом "аж в ноль", то есть - шоб лег, подлец в поворот шасси и не выпячивал.
Через полгода работы - гуляние КСВ, мощности, совершенно нелогично и непонятно.
На месте сгиба при вскрытии обнаружен "увод" центральной жилы к оплетке практически до стабильного контакта. Еще чуть - и поиски были бы легче По дыму и вони.
От нагрева полиэтилен изоляции не выдержал "центровки жилы", кабель "заневолен через колено аж до стона" вот и результат. Раз припаял к разъему - погрел стремящуюся уйти жилку, второй погрел... а там и чудеса пошли. И оплыл полиэтилен и стала жила почти к оплетке расположена. И ведь не видно этого.
Поделиться1182020-07-30 11:52:25
Мне тут даже добавить нечего.
Если мощное реле закрепить жестко к шасси, то переключение соленоида реле будет механически передаваться на шасси.
Конечно же в этом случае реле следует закрепить на промежуточной пластине, а уже эту платину крепить к шасси через винты, которые не имеют контакта с шасси напрямую, но только через пористую резину. Между промежуточной платой и шасси проложить резиновую подложку для опоры платы. На выходе винты к шасси должны иметь шайбы из резины. Проверить, не касается -ли где винт шасси, можно простым омметром. Гальванического контакта быть не должно. Отверстия в шасси под винты следует делать несколько большего, чем диаметр винтов. Это означает, что винты не будут передавать механ. колебания с промежуточной платы с реле на шасси.
Резина нужна достаточно мягкая, не от амортизаторов мощных электродвигателей и т.п. Никакой кожи и тем более линолеума.
Теперь по коаксиалам. Я читал в книге Джона, что безопасным радиусом изгиба следует принять минимум 3 внешних диаметра кабеля. Меньший радиус изгиба не рекомендуется использовать т.к. резко снижается надежность работы кабеля.
