Вот умножитель на 4.
Ваша схема не работоспасобна так как нет цепи по постоянному току от генератора на точку 0В.

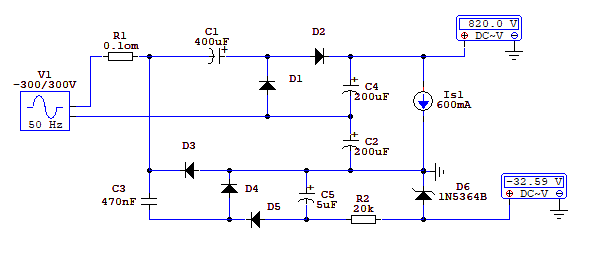

Умножитель на 3 с небольшим отрицательным напряжением для управления ламп я делал так
Отредактировано Vytas (2020-05-02 03:21:16)
Vytas LY3BG, LZ2VQ
Умножитель на 3 с небольшим отрицательным напряжением для управления ламп я делал так
Спасибо! интересная идея получения смещения
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Умножитель на 3 с небольшим отрицательным напряжением для управления ламп я делал так
А как насчет умножения на 4-6?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Это у вас модель в СМ2000 или другой?
У меня в СМ не работает ваша модель, постоянно выдает ошибку. Ваша схема не работоспособна
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Это у вас модель в СМ2000 или другой?
Да. Как тут вствить файл .ckt?
Ваша схема не работоспособна
Tакая схема у меня уже давненько работает
Отредактировано Vytas (2020-05-02 16:05:17)
Vytas LY3BG, LZ2VQ
Можно ли к такой схеме без изменения добавить отрицательное напряжение относительно 0?
Отредактировано UB4YBQ (2020-05-02 16:39:54)

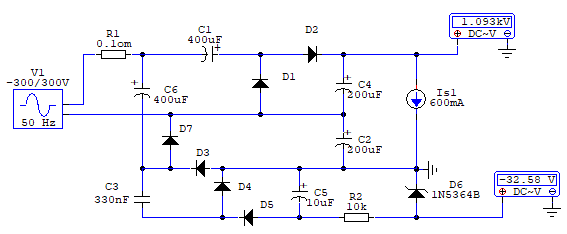

Можно ли к такой схеме без изменения добавить отрицательное напряжение относительно 0?
Конечно можно, ведь эта схема тот же умножитель на 3.
Конденсатор С3 на 1000В, С5 на 300В. R2 2Вт. Ток через стабилитрон определяется ёмкостью С3, при указанном номинале он около 8 мА, при 330 нФ около 6 мА.
Без нагрузки R2 D6 включать нельзя, напряжение на С5 поднимется и его пробьёт. Если надо отрицательным напряжением запирать лампу, можно D6 заменить на стабилитрон на большее напряжение, напр. на 100В, а при передаче параллельно ему включать стабилитрон с нужным напряжением.
Модели файлов здесь:
https://yadi.sk/d/X9fjzldrQ4VioA
https://yadi.sk/d/eyCg38lwQjc90Q
https://yadi.sk/d/kP44V-XQk1ougQ
Отредактировано Vytas (2020-05-03 04:40:28)
Vytas LY3BG, LZ2VQ
А как насчет умножения на 4-6?

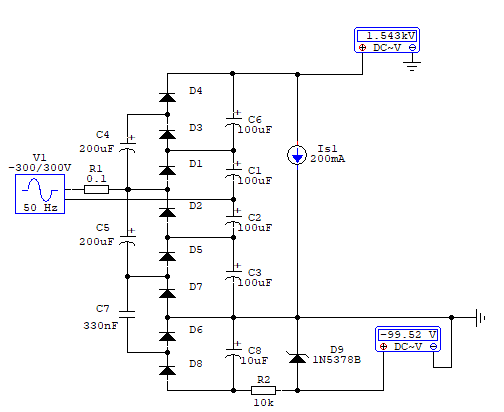

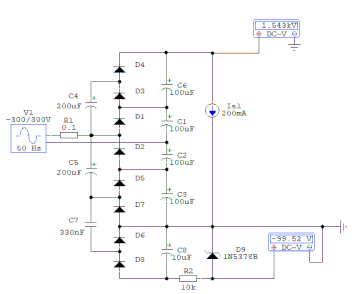

В умножителе на 6 ёмкости маленькие, уже при нагрузке 200мА напряжение падает до 1500В.
Отредактировано Vytas (2020-05-03 04:17:10)
Vytas LY3BG, LZ2VQ
Как тут вствить файл .ckt?
Залить на обменник и вставить ссылку.
Залить на обменник и вставить ссылку.
Видимо не умею я тут заливать, даже графические файлы получается залить только с 10-15 раза, всё про ошибку сообщает...
Отредактировано Vytas (2020-05-03 04:48:04)
Vytas LY3BG, LZ2VQ
Видимо не умею я тут заливать, получается только с 10-15 раза
Вы не одиноки
Такое часто происходит.. мучаемся..
А алгоритм простой: лью файл на свой ЯД и в текст поста вставляю просто ссылку на скачивание. Просто как текст. А то иногда из гиперссылки получается "хренпоймичтонаворотилизачемэтовсе"
Расплата за бесплатность движка.
Для всех:
тема важная и применима не только к РА на ГУ-50
Много моментов в БТР, заслуживающих обсуждения и понимания.
Поэтому продолжаем тут: Умножители напряжения.

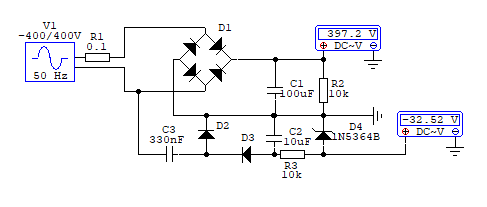

Кстати, и с мостового выпрямителя можно получить дополнительное отрицательное напряжение.
Отредактировано Vytas (2020-05-03 06:48:21)
Vytas LY3BG, LZ2VQ
...Много моментов в БТР, заслуживающих обсуждения и понимания...

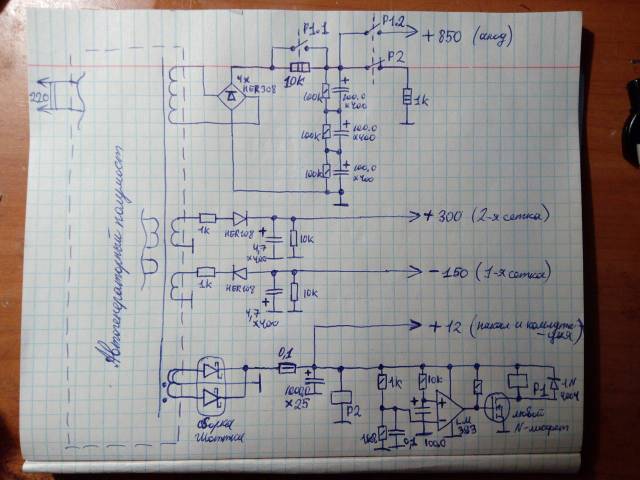

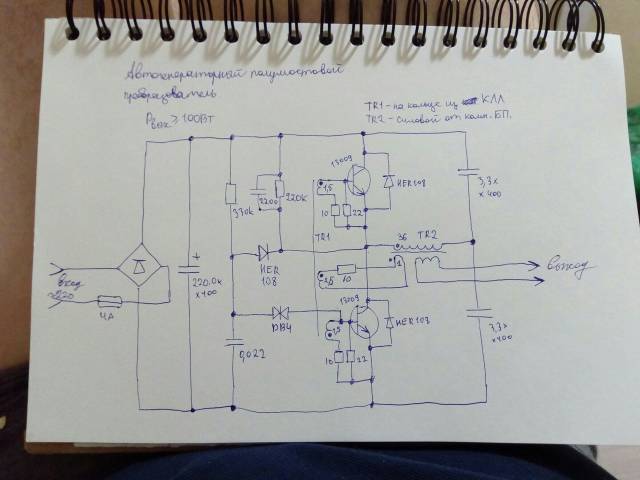

на просторах инета, случайно найден БП для 2хГУ50...
п.с. при несоответствии теме, в мусор.
Отредактировано DON (2020-05-03 09:39:19)

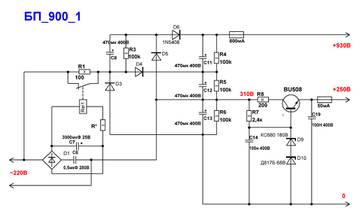

Напряжение смещения для любого кол-ва ламп минус Ес1= -60 В

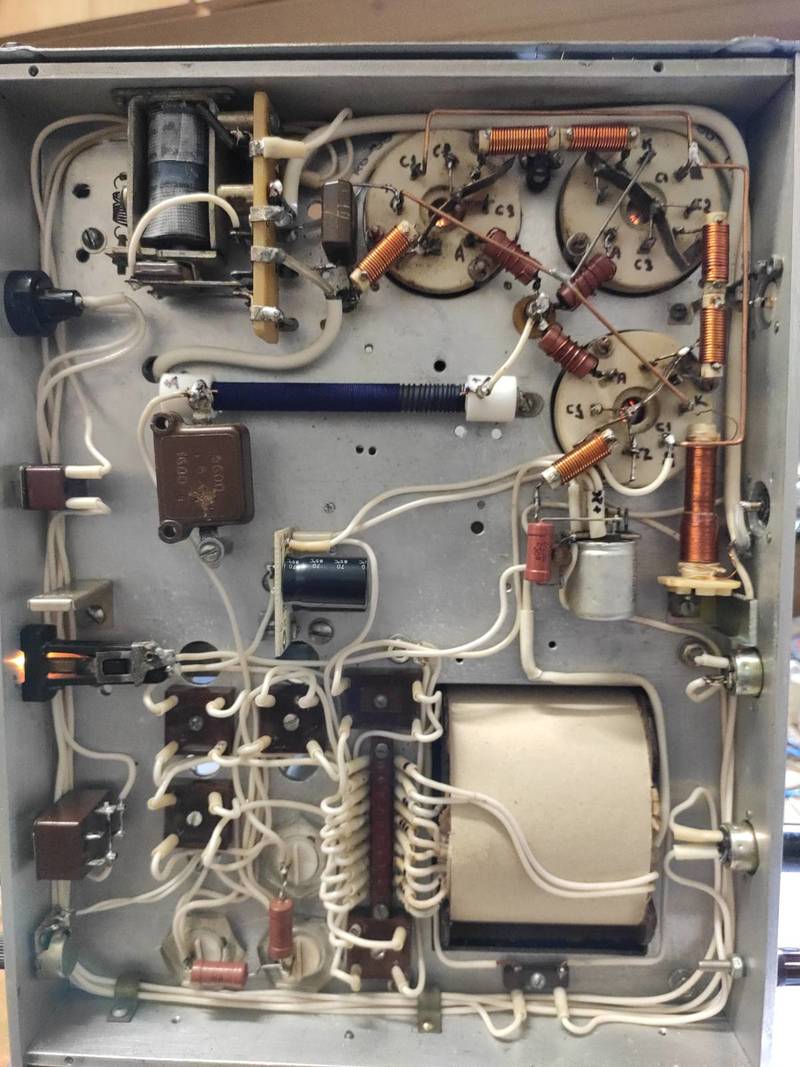

Мой товарищ UR5YDW решил УМ на 3х ГУ-50 перевести с глухо заземленных сеток на ОС с подачей всех напряжений :
Правда, 15 ма тока покоя на одну лампу получилось при -40 В смещения.
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

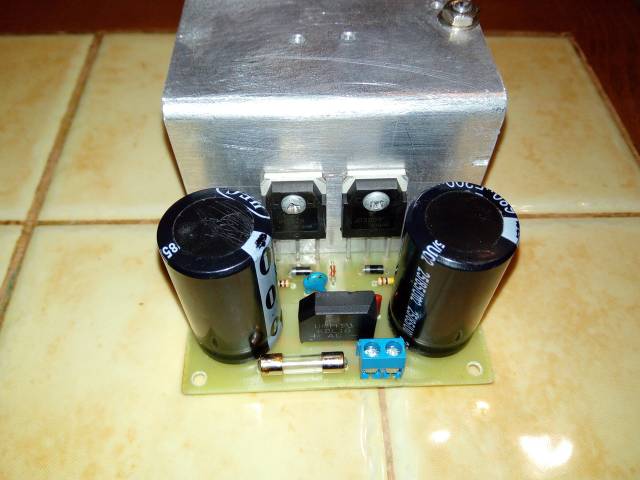

Собрал утроитель, пока под нагрузкой не проверял. В УМ не будет вольтметра анодного напряжения, хотел сделать светодиодный индикатор (прямо на плате БП) на одно из плеч выпрямителя чтоб во время налаживаний не влезть руками, но резистор один МЛТ-2 последовательно с светодиодом сильно нагревается, ставить несколько места нет, может кто нибудь делал подобный индикатор внутри корпуса?
Отредактировано UB4YBQ (2020-05-04 12:41:50)
БП для 2хГУ50...
Интересный вариант анодника,
даже есть желание испытать, но не хватает на все идеи времени..
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
может кто нибудь делал подобный индикатор внутри корпуса?

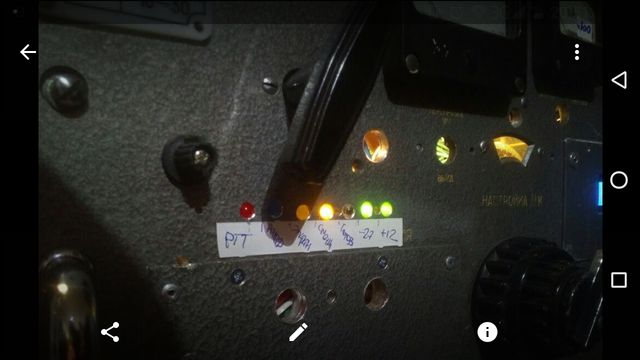

Делал LED индикацию наличия сеточного напряжения -100 В на передней панели,
Резистор 51 кОм 1 Вт,
Еще делал индикацию экранного +350 В, номинал резистора не помню
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Интересный вариант анодника,
Это точно. Многие ранее пытались - не получалось,
а этот вариант от "свежей молодой мысли", вроде и просто...

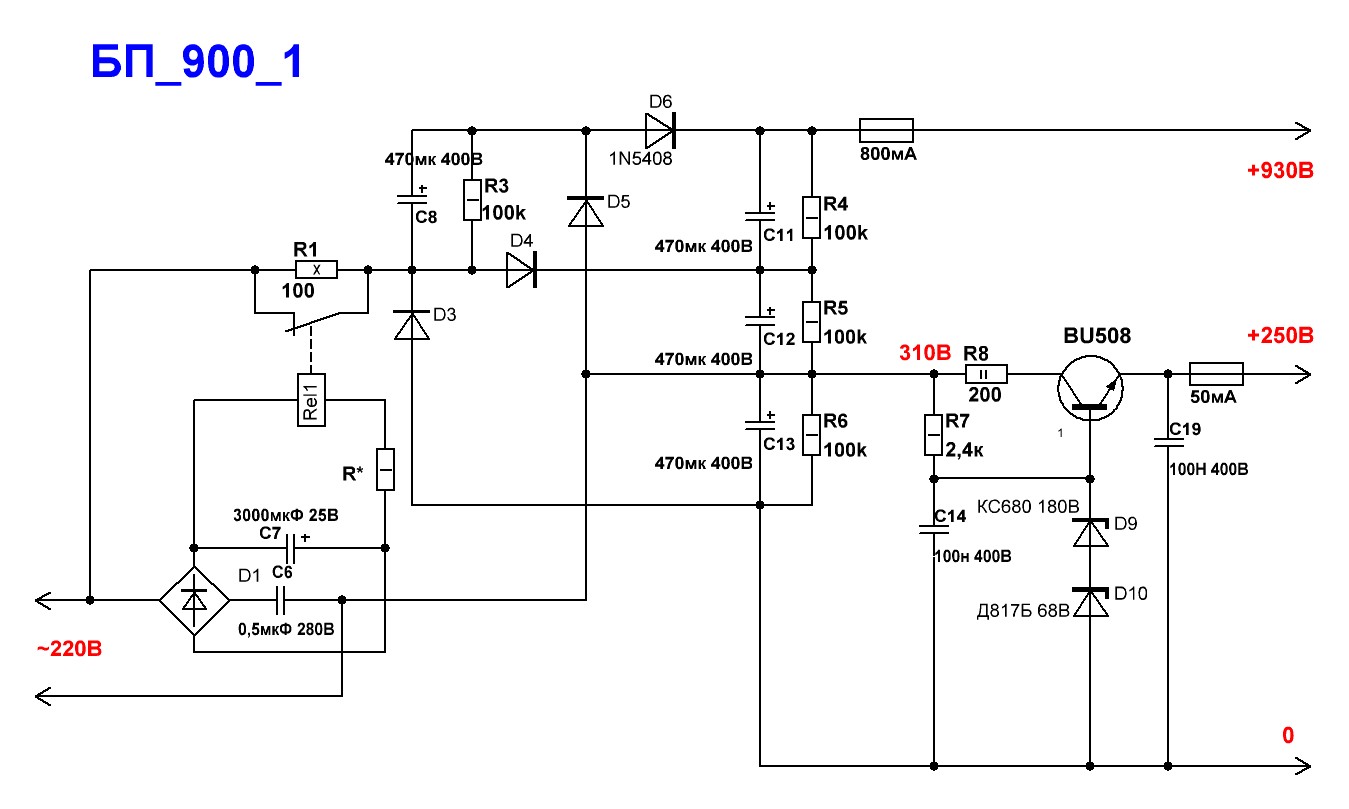

Мой товарищ UR5YDW решил УМ на 3х ГУ-50 перевести с глухо заземленных сеток на ОС с подачей всех напряжений
Он правильно решил. Потому что с таким вариантом 1-я сетка нещадно греется до красного каления, очень сильно перегружается. Поэтому нужно подавать все напряжения на лампу.
Правда, 15 ма тока покоя на одну лампу получилось при -40 В смещения.
Думаю, такой ток покоя даже слегка великоват для ОС. Вполне можно подзапереть лампы до 7-8 мА на лампу.
но резистор один МЛТ-2 последовательно с светодиодом сильно нагревается
Это потому, что резистору приходится гасить напряжение к примеру с 200 В до 2 В, вот поэтому и нагрев такой. Выход - только увеличивать мощность резистора или подавать не 200 В а значительно меньше, второе, скорее всего никак.
А может и не так нужна эта индикация? Просто внимательным надо быть, при наладке сетевой шнур в ящик под замок закрывать.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
на просторах инета, случайно найден БП для 2хГУ50...
Питание выпрямителя не от 50 ГЦ, а значительно более высокой частотой, поэтому и в выпрямителе высокоскоростные диоды стоят типа HER308.
Только зачем в этом случае электролиты фильтра такой огромной емкости, 100 мкФ. Там вполне уже будет достаточно и 1 мкФ и даже меньше.
Можно вполне сделать, был бы полумост достаточно мощный, чтобы потянуть две лампы.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
А может и не так нужна эта индикация? Просто внимательным надо быть, при наладке сетевой шнур в ящик под замок закрывать.
После отключения от сети электролиты разряжаются медленно. Ладно сделаю и измерение анод. напряжения, второй стрелочный прибор полюбому будет(показометр вых. мощности), поставлю переключатель как в первом УМ.

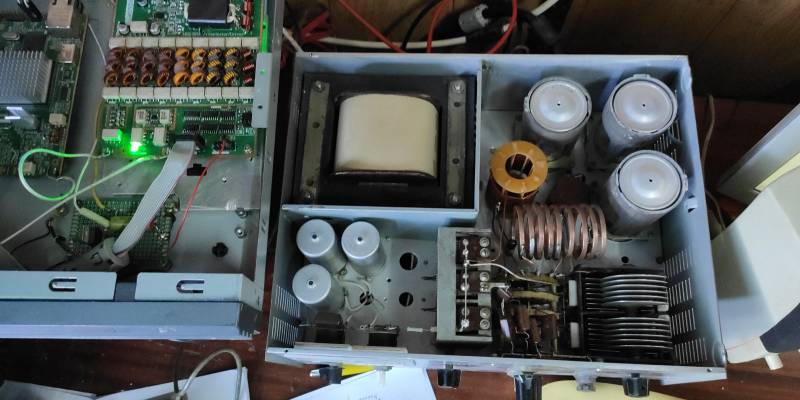

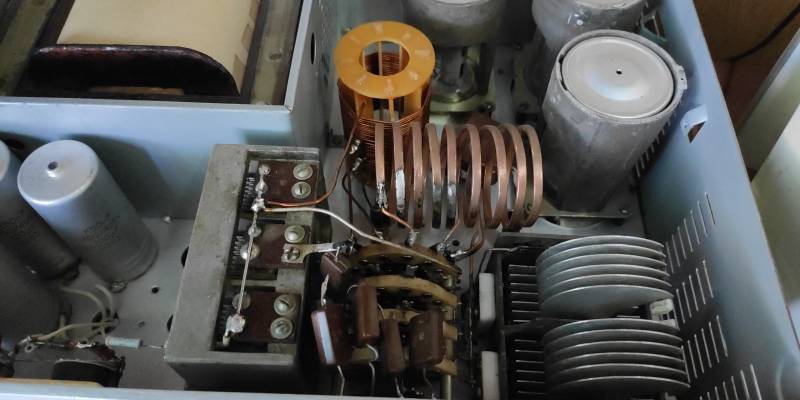

УМ на 3х ГУ-50
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
После отключения от сети электролиты разряжаются медленно
Напоминаю: разряд на КЗ убивает выводы (внутренние) конденсатора. Ток огромный, а контакт "фольга/материал вывода" это не самое надежное место в конденсаторе
Не коротите конденсатор когда он полностью или почти полностью заряжен. Постоял на резисторах утечки - остаточное можно и коротнуть.
Индикацию высокого не делал никогда в РА, просто соблюдаю правило:
если что-то в РА включено (хоть наладка автоматики) - РА под высоким и работать аккуратно.
Исключение одно: цепь высоковольтного питания физически отключена от сети. Не выключателем, а отпаяна/отвинчена. Полностью.
Во всех остальных случаях - РА считаю под напряжением, работаем соответственно ТБ.
UR5YDW решил УМ на 3х ГУ-50 перевести с глухо заземленных сеток на ОС с подачей всех напряжений
Анодное +1000 В,
В варианте с глухозаземленными сетками ток анода в резонансе был 200 мА,
ОС по ВЧ, экранное +280 В, смещение -40, ток покоя 50 мА, ток анода в резонансе стал 250 мА,
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

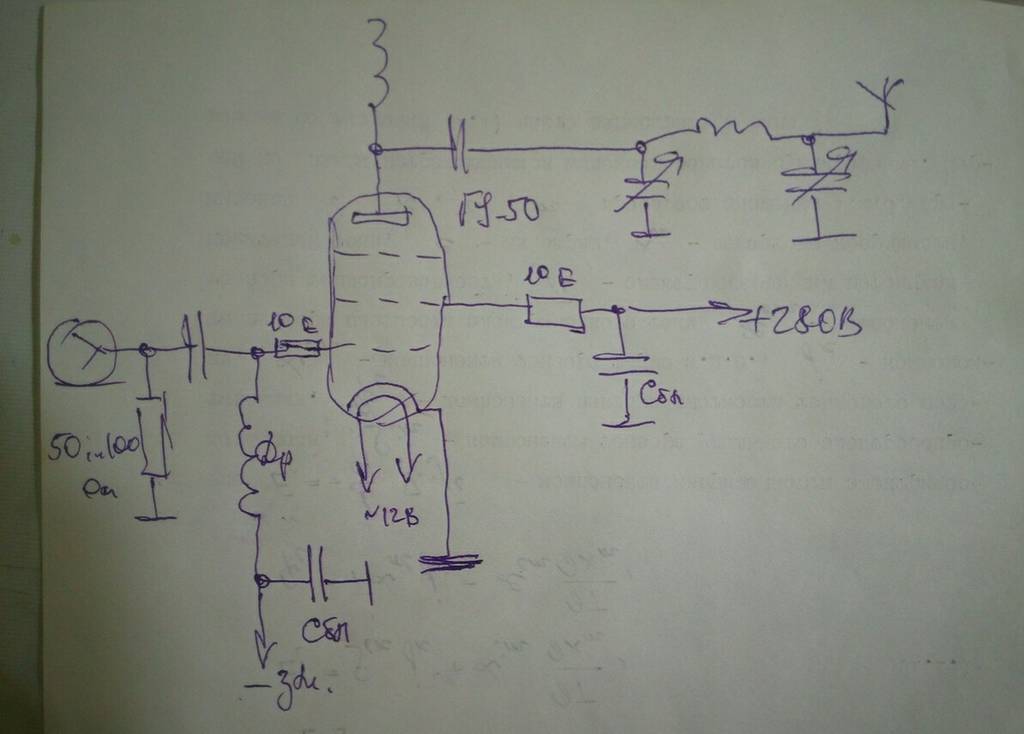

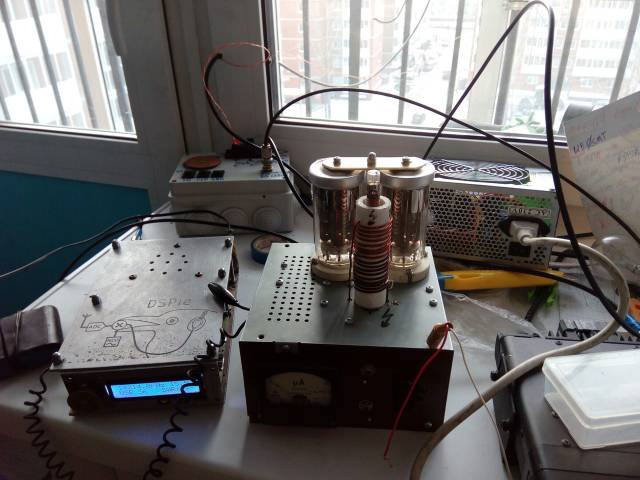

Теперь попробуем ещё качнуть в сетку, то есть ОК
прожект :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
После отключения от сети электролиты разряжаются медленно
А они не каждый не зашунтированы каждый резистором?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Зашунтированы резисторами 150кОм 1Вт. Чтоб быстро разрядить электролиты можно нажать на передачу. В любом случае перед тем как влезть в выосковольтную схему нужно убедиться что БП разряжен до 0 или безопасного напряжения.
Зашунтированы резисторами 150кОм 1Вт.
По схеме 100 к
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Долго конечно будут разряжаться кондеры, минут 10, как минимум. Тут 2 выбора:
1. Гасить через лампы. Выключить анодное, кроме автоматики и накала и нажать на педаль. Через горячие лампы заряд уйдет в тепло на анодах.
2. Найти мощный резистор 80-100 кОм/20 Вт, обязательно проволочный и на него разряжать заряд.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
