РА на ГУ-50, БТР

Поделиться3612020-05-05 06:40:57

Автор: Anatoly
Активный участник
Сообщений: 948

UB4YBQ написал(а):

Чтоб быстро разрядить электролиты можно нажать на передачу.

Alex_VE3KF написал(а):

1. Гасить через лампы. Выключить анодное, кроме автоматики и накала и нажать на педаль. Через горячие лампы заряд уйдет в тепло на анодах.

http://dl2kq.de/pa/1-3.htm
http://dl2kq.de/pa/1-1.htm -

.......5. О коммутации RX/TX. Как уже упоминалось, идеальное решение - оптическая пара.

Поделиться3622020-05-05 06:55:42

Автор: Alex_VE3KF
Администратор
Сообщений: 10356

Anatoly написал(а):

Как уже упоминалось, идеальное решение - оптическая пара.

Да, оптопара изоляцию держит до 4 кВ, надежно.

Подпись автора: 73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

Поделиться3632020-05-05 07:06:04

Автор: UB4YBQ
Пользователь
Сообщений: 115

100кОм не было, в первом УМ пользовался способом 1 контролируя разряд по вольтметру.

Поделиться3642020-05-05 10:28:18

Автор: UB4YBQ
Пользователь
Сообщений: 115

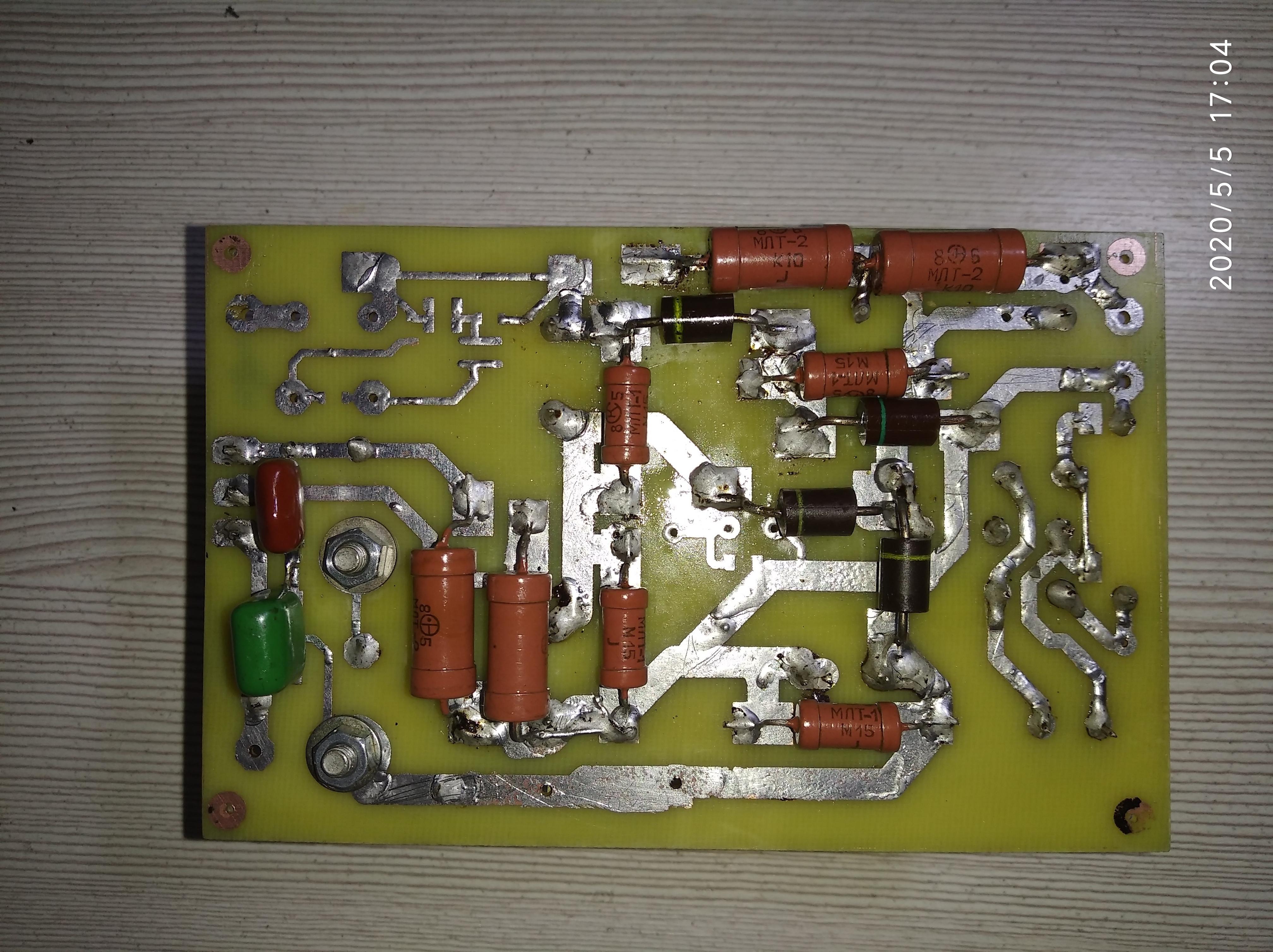

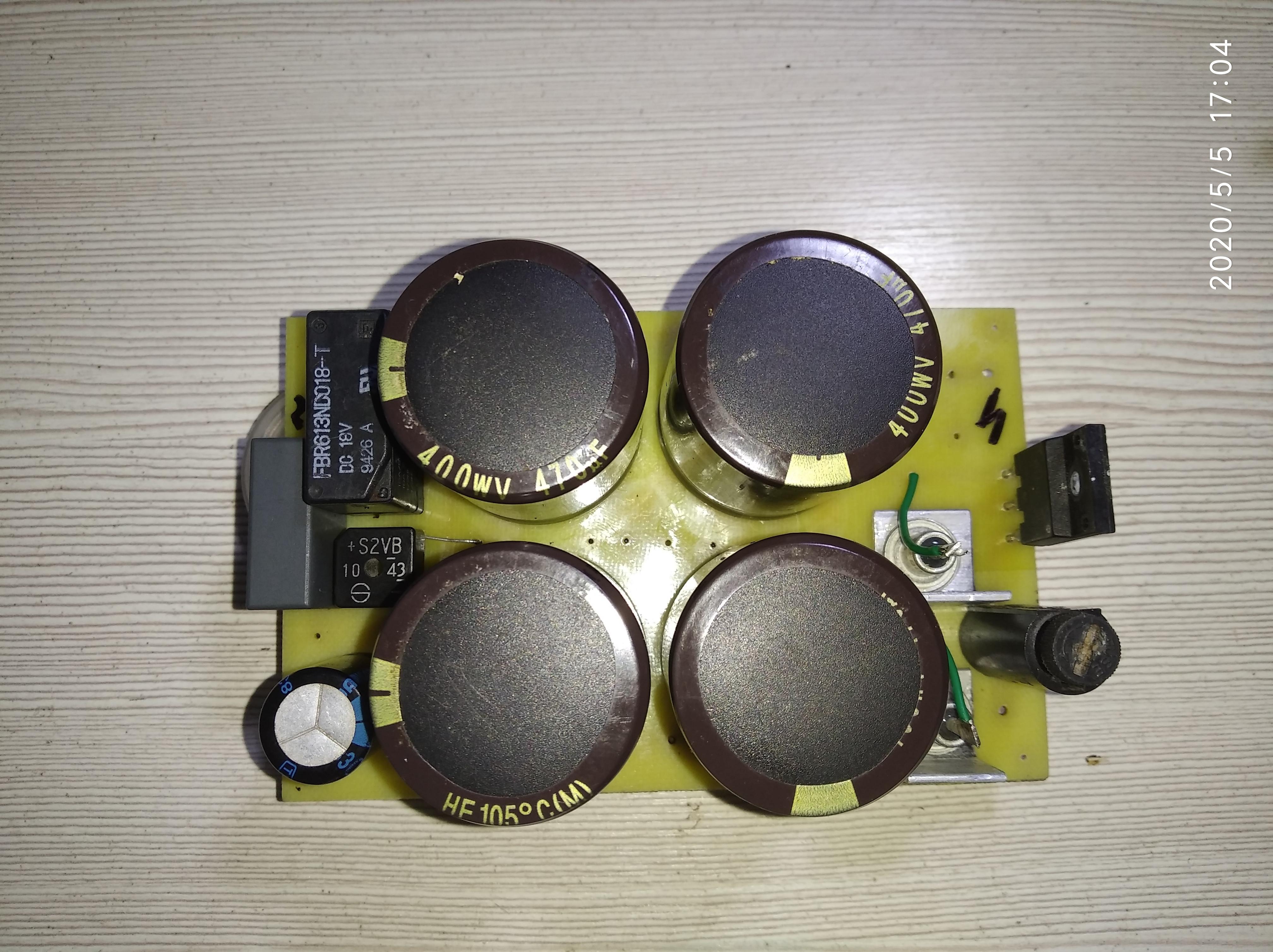

Вот такой монтаж получился.

Поделиться3652020-05-05 12:27:52

Автор: Anatoly
Активный участник
Сообщений: 948

UB4YBQ написал(а):

такой монтаж

Хорошо сделано
Перед установкой в корпус промойте плату растворителем: через год-другой вспомните Когда при ревизии пыль будет легко удаляться, а не налипнет на остатки канифоли.
Вроде бы пустяк - но действительно помогает избежать "валенка" и возможного места пробоя.

Поделиться3662020-05-05 12:54:47

Автор: Vytas
Пользователь
Сообщений: 87

Удалено.

Отредактировано Vytas (2020-05-06 01:14:15)

Подпись автора: Vytas LY3BG, LZ2VQ

Поделиться3672020-05-05 15:11:53

Автор: Anatoly
Активный участник
Сообщений: 948

Vytas написал(а):

Вот схема

Неужели трудно сюда вставить изображение? :mad:
Или хочется, чтобы на Вашу страницу зашли?
Больше за Вас вставлять изображения не буду.

Поделиться3682020-05-06 01:15:47

Автор: Vytas
Пользователь
Сообщений: 87

Anatoly написал(а):

Неужели трудно сюда вставить изображение?
Или хочется, чтобы на Вашу страницу зашли?

Не ожидал от моего сообщения столь бурной реакции... извините!
Сообщение удалил.

Подпись автора: Vytas LY3BG, LZ2VQ

Поделиться3692020-05-06 02:44:04

Автор: DON
Пользователь
Сообщений: 171

оправдано ли применение ферритовых колец в ВЧ цепях ГУ50?

Отредактировано DON (2020-05-06 02:48:15)

Поделиться3702020-05-06 10:47:10

Автор: Alex_VE3KF
Администратор
Сообщений: 10356

DON написал(а):

оправдано ли применение ферритовых колец в ВЧ цепях ГУ50?

Это прменяется для подавления возбуда. Но нужно что-то одно - либо феррит. бусинки, либо резисторы 10-50 Ом.

Подпись автора: 73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

Поделиться3712020-05-06 13:18:33

Автор: UB4YBQ
Пользователь
Сообщений: 115

Проверил утроитель под нагрузкой: 3 лампы накаливания 220В 150Вт последовательно, напряжение с 920В просело до 820В, ток 0,65А.

Поделиться3722020-05-06 13:21:27

Автор: Alex_VE3KF
Администратор
Сообщений: 10356

UB4YBQ написал(а):

напряжение с 920В просело до 820В, ток 0,65А.

Совсем неплохо получилось, просадка 10,8%. Хотя ток для нагрузки явно завышен. 4 ГУ50 будут потреблять до 0,4 А. Значит и просадка будет меньше 100 В.

Подпись автора: 73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

Поделиться3732020-05-06 13:53:48

Автор: Anatoly
Активный участник
Сообщений: 948

UB4YBQ написал(а):

напряжение с 920В просело до 820В, ток 0,65А.

Отлично :cool:

Alex_VE3KF написал(а):

Хотя ток для нагрузки явно завышен. 4 ГУ50 будут потреблять до 0,4 А. Значит и просадка будет меньше 100 В.

Вот именно. а если еще учесть импульсный характер потребления, то можно сказать: БП обеспечивает нужные параметры.

Поделиться3742020-05-06 14:02:47

Автор: Alex_VE3KF
Администратор
Сообщений: 10356

Anatoly написал(а):

Вот именно. а если еще учесть импульсный характер потребления, то можно сказать: БП обеспечивает нужные параметры.

Для БТР главное - хорошая сеть с нужным сечением проводки и также хорошие кондеры с диодами. Больше ничего не нужно.

Подпись автора: 73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

Поделиться3752020-05-09 00:15:06

Автор: Alex_VE3KF
Администратор
Сообщений: 10356

UB4YBQ написал(а):

3 лампы накаливания 220В 150Вт последовательно, напряжение с 920В просело до 820В, ток 0,65А.

Для утроителя, 3 лампы на 220 В видимо маловато будет, могут сгореть. Нужны 4 лампы по 150 Вт.

Подпись автора: 73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

Поделиться3762020-05-09 00:50:20

Автор: UB4YBQ
Пользователь
Сообщений: 115

Тоже подумал об этом, поэтому долго не держал их включенным, на каждой из них рассеивался мощность 177Вт(820В х 0.65А/ 3).

Поделиться3772020-05-09 01:17:56

Автор: Alex_VE3KF
Администратор
Сообщений: 10356

UB4YBQ написал(а):

на каждой из них рассеивался мощность 177Вт(820В х 0.65А/ 3).

Перекал ламп был явный, поэтому можно было потерять все три лампы.

Подпись автора: 73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

Поделиться3782020-06-07 11:07:34

Автор: Oleg
Пользователь
Сообщений: 30

Александр, можно Вас попросить сделать расчет для ОК? Т.к. все скрины расчетов остались на другом форуме, а на этом еще нет.
Анодное 1кВ стабилизированное, экранное 275в (по опытам, даже при 300 вольт лампы не стреляют).

Поделиться3792020-06-07 11:39:32

Автор: Alex_VE3KF
Администратор
Сообщений: 10356

Oleg написал(а):

Александр, можно Вас попросить сделать расчет для ОК? Т.к. все скрины расчетов остались на другом форуме, а на этом еще нет.
Анодное 1кВ стабилизированное, экранное 275в (по опытам, даже при 300 вольт лампы не стреляют).

Конечно, нет проблем, сделаю. :yep:

Подпись автора: 73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

Поделиться3802020-06-07 12:19:10

Автор: Alex_VE3KF
Администратор
Сообщений: 10356

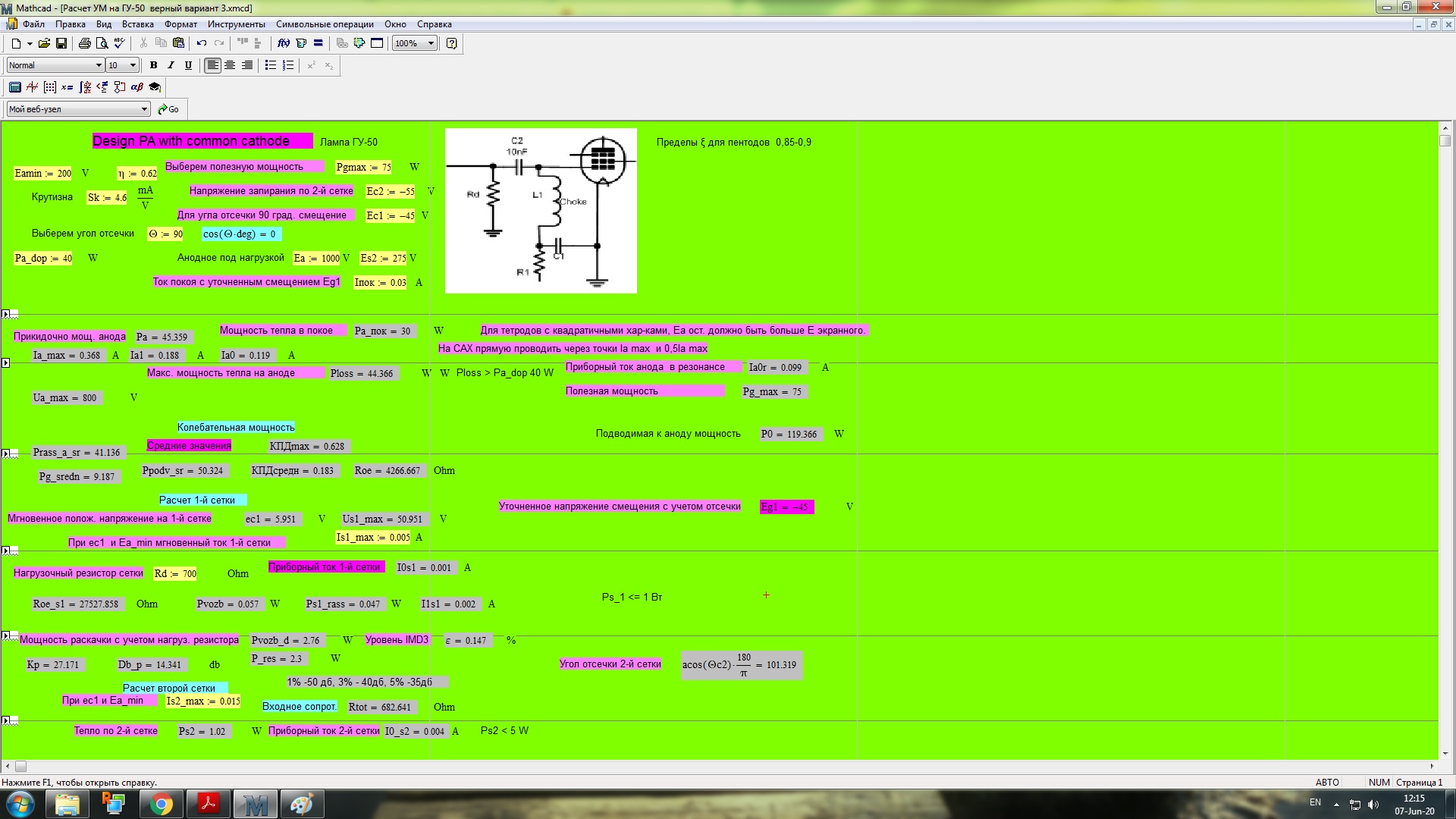

Расчет под ГУ-50.
Все вроде бы хорошо, но резистор по входу 700 Ом. Можно и больше, 1000 Ом , но тогда П контур входа будет слишком узкий, что неудобно. Я взял 700 Ом, поэтому и усиление каскада всего 14 дб.
Все зависит какая раскачка в наличии имеется.

Подпись автора: 73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

Поделиться3812020-06-08 02:14:56

Автор: DON
Пользователь
Сообщений: 171

Alex_VE3KF написал(а):

Расчет под ГУ-50.

если лампы 4...
можно умножить/разделить на 4 выходные данные?

Поделиться3822020-06-08 03:47:55

Автор: Oleg
Пользователь
Сообщений: 30

DON написал(а):

если лампы 4

Мощность на выходе 300 ватт.
Подводимая 480 ватт.
Смещение -45 В.
Ток покоя 120мА.
Ток анодов в резонансе 400мА.
Выходное сопротивление 1060 Ом.
Ток экранных сеток 16ма.
Среднеквадратичное напряжение для раскачки 35,5 В (мощность раскачки зависит от резистора в сетках)
Лампы работают с небольшим током первой сетки, стабилизатор необходим параллельного типа и питание через дроссель.

Если учесть что ГУ-50 позволяет по справочнику рассеивать на аноде 50 ватт 1 минуту, то в SSB я думаю без проблем можно снимать с 4-х ламп до 350 ватт (без учета потерь на ВКС).

Отредактировано Oleg (2020-06-08 03:50:20)

Поделиться3832020-09-10 10:19:35

Автор: Alex_VE3KF
Администратор
Сообщений: 10356

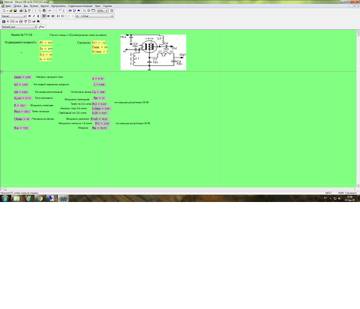

Расчет УМ на 8 лампах ГУ-50 с ОС.
На 2-ю сетку питание тоже подается через дроссель, как и на 1-ю сетку.

Подпись автора: 73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

Поделиться3842020-09-10 11:04:20

Автор: romik1977
Пользователь
Сообщений: 47

Прекрасно получается! А можно смоделировать БП по учетверению сетевого напряжения с током 1,2А ? Какую емкость должны иметь электролиты? Я делал когда-то утроение для 3х6п45с с электролитами 470мкфх450в. При токе 1,2А просадка была всего 50в.

Поделиться3852020-09-10 11:15:47

Автор: Alex_VE3KF
Администратор
Сообщений: 10356

romik1977 написал(а):

напряжения с током 1,2А ? Какую емкость должны иметь электролиты?

Конденсаторы блока питания должны быть на напряжение > 350 В, их емкость для утроителя должна быть не менее 100 uF на каждые 250 mA анодного тока. Для умножения на 6, емкость должна быть не менее 100 uF на каждые 200 mA анодного тока.
Значит на ток 1200 мА, нужны электролиты в 1200/200 = 5 раз больше т.е. минимум по 500 мкФ.
470 мкФ может оказаться маловато, просадка будет опвышенной.
Можно 2 кондера параллельно.

Подпись автора: 73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

Поделиться3862020-09-10 12:01:38

Автор: romik1977
Пользователь
Сообщений: 47

Значит можно взять более дешовые 330мкфх450в. Это радует. Нашел 470мкф х 400в. Синие и с пятью выводами. Надпись "ВС" Автор убеждает, что это "самое ТО" для схем умножения. Не нашел на них ничего.

Отредактировано romik1977 (2020-09-10 12:04:54)

Поделиться3872020-09-10 12:13:36

Автор: Alex_VE3KF
Администратор
Сообщений: 10356

romik1977 написал(а):

Значит можно взять более дешовые 330мкфх450в. Это радует. Нашел 470мкф х 400в.

Вот такие можно параллельно 330 мкФ, вполне. 470 мкФ можно и такие использовать в параллель, но чуть дороже.

Подпись автора: 73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

Поделиться3882020-09-10 12:42:12

Автор: Alex_VE3KF
Администратор
Сообщений: 10356

Есть кондеры и такие https://www.ebay.ca/itm/20x-NOS-470uF-3 … xy04NRFyds
5 кондеров в одном корпусе, 470 мкФ х 385 В.
Но такие кондеры не пойдут для умножителей, потому что у всех этих кондеров общая отрицательная обкладка. Их можно использовать в фильтрах блоков питания.
В умножителях нужны кондеры с независимыми отрицательными обкладками.

Подпись автора: 73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

Поделиться3892020-09-10 13:23:52

Автор: Alex_VE3KF
Администратор
Сообщений: 10356

Схему можно взять из поста 336.

Подпись автора: 73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

Поделиться3902020-09-10 13:28:51

Автор: romik1977
Пользователь
Сообщений: 47

Но там же утроение. Нет? И экранное напряжение хочу сделать от отдельного трансформатора. Может даже без стабилизатора. С большой емкостью на выходе. Для упрощения.
