Корпус планируется вот такой :

В даном корпусе жил транзисторный УМ на полевиках, с непосредственным питанием от сети +310 В. Но это стремный прожет для эксплуатации радиолюбителем, особенно таким как я, то есть я могу случайно залить на вход УМ 100 Вт. Короче самодельные транзисторные УМ - не моя фишка. Поэтому там будут жить две ГУ-50.

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

прикинул, максимальный ток экранной сетки 20 мА на каждую лампу, полагаю, что два стабилитрона КС620 в стабилизаторе не обеспечат стабильное напряжение для двух ламп.

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

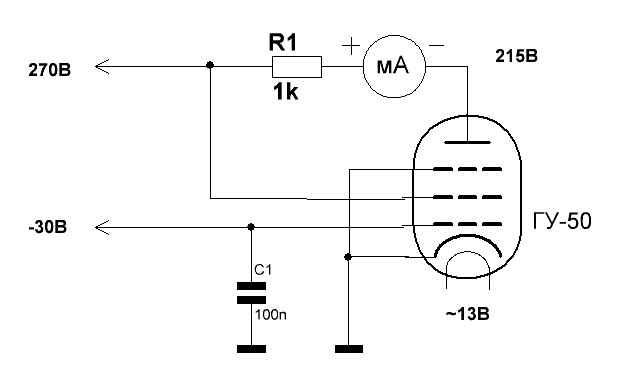

Есть 3 лампы 89, 89 и 90г.в., для проверки включил по такой схеме, ток анода: 55, 55 и 80мА. По характеристикам вроде нормально, только у 3го ток выше. Что скажете?

Если применить раздельное смещение на каждую лампу?

Врядли найду с такой характеристикой, может из 10шт можно выбрать 3-4шт. А эти достались за символическую сумму 50р, кажется у продавца еще были, тогда искал детали на другой УМ, купил чтоб посмотреть на легендарную лампу:)

Если за основу взять схему из поста  62 с применением 3х ламп какая будет выходная мощность ? сколько нужно будет раскачки?

Анодное утроение сети.

Не простая оказывается лампочка, даже в схеме с ОС несколько вариантов.
Какая раскачка требуется для схемы с заземленными сетками?

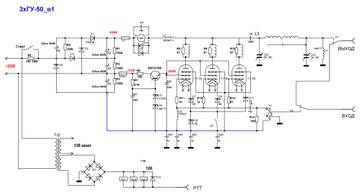

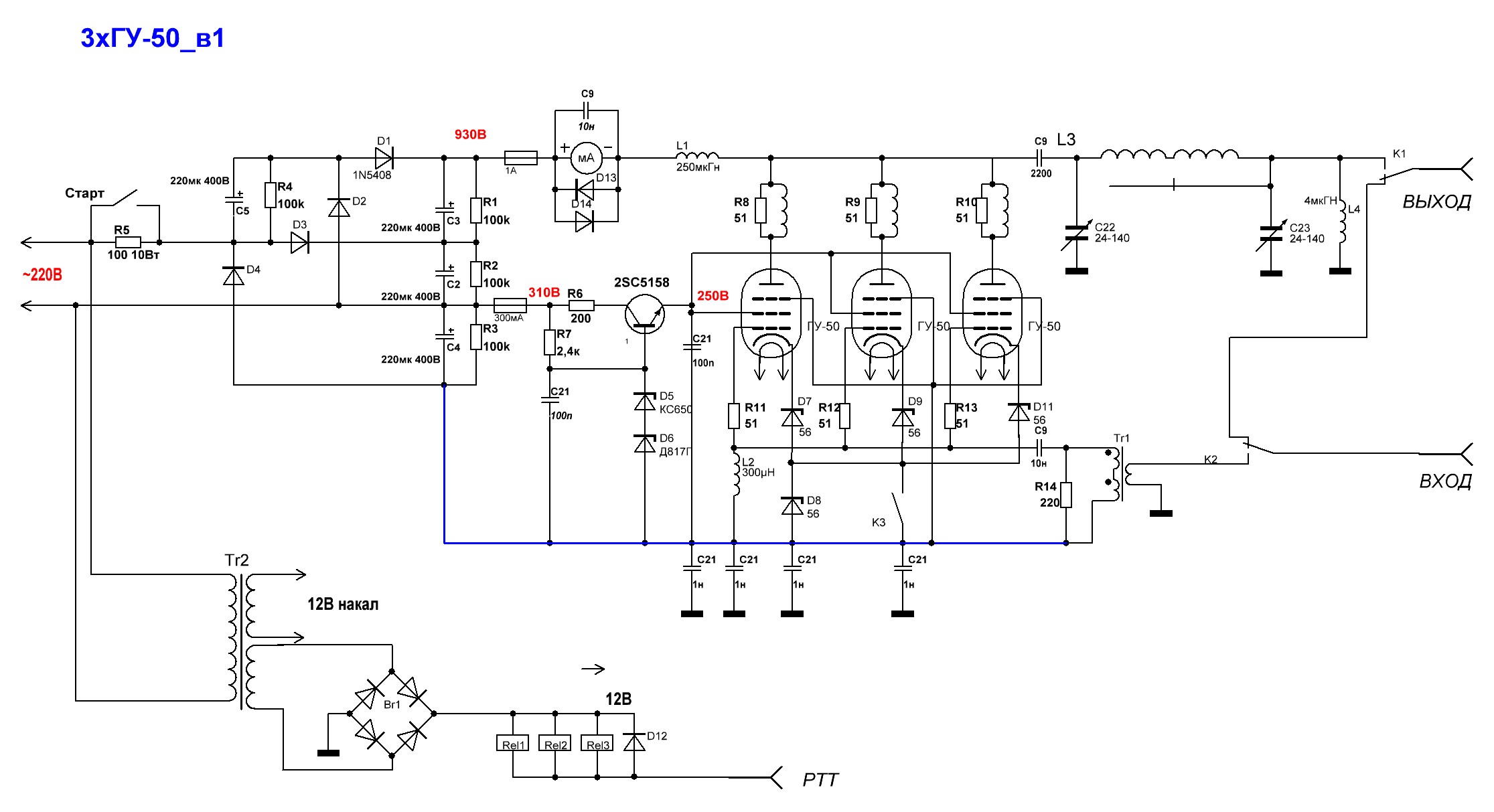

Спасибо Александр! Мощности раскачки для ОС не хватит у меня. Вот схема. взгляните пожалуйста. Кажется тут невозможно прикреплять файл формата .spl7.

Отредактировано UB4YBQ (2020-03-14 13:55:55)

Сначало нужно найти все детали.
В утроители можно применить кондеры разных номиналов? в одной статье написано что они должны быть одинаковой утечки тока.

930В как раз будет нормально.

Тогда лучше остановиться на удвоителе сетевого.

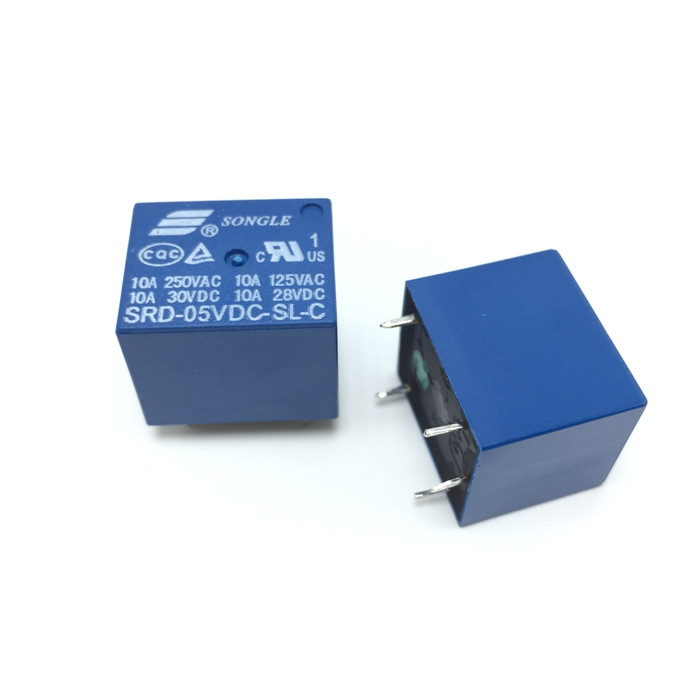

Вскрыть бы одно реле и посмотреть, как выполнены контакты. Какое расстояние между обмоткой управления и контактной группой. Тогда можно оценить возможность применения данных реле.
По поводу присутствия 2 кВ. Может мои рассуждения не правильны. На выходе умножителя примерно 900 В между "горячей землей" и "горячим плюсом". А вот, как оно приложено по отношению к реальной "земле" - не знаю. Плюс, в обязательном порядке там будет "гулять" ВЧ сигнал приличной величины. Который может сплюсоваться с постоянкой. И, если что то где то пробьет, мне кажется, будет очень неприятно. Вначале то происходит электрический пробой, который обязательно перейдет в тепловой, разрушительный.

На холостом ходу  Под нагрузкой - меньше.

И загнать лампу в более тяжелый режим?
Или

То есть или ток разгонять при малом анодном или мощность не реализовать.

Нормально - это 220х4 делать.
Тогда лампам легко, токи не разгоняются, нет полыхающих анодов.
Минус?
Более высокое Roe

Изоляции на 1000 вольт достаточно. Если она (изоляция) не теряет свои параметры. Пример? Лавсан - не теряет при изменении влажности. Стопка "папиросной бумаги без пропитки" - в сырую погоду "полупроводник"
