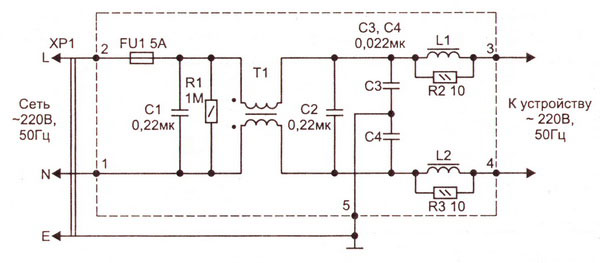

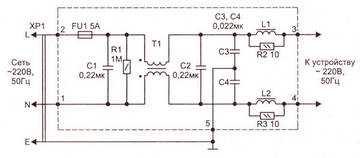

Добавил в схему сетевой фильтр и реле
сетевой помехоподавляющий фильтр и плавный пуск умножителя на электролитах желателен.
Еще не хватает блокировочных конденсаторов с каждого катода на синий минус.
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Не хватает блокировочных конденсаторов с каждого катода на синий минус.
Это да, шунтирующих каждый зенер кондеров не хватает
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

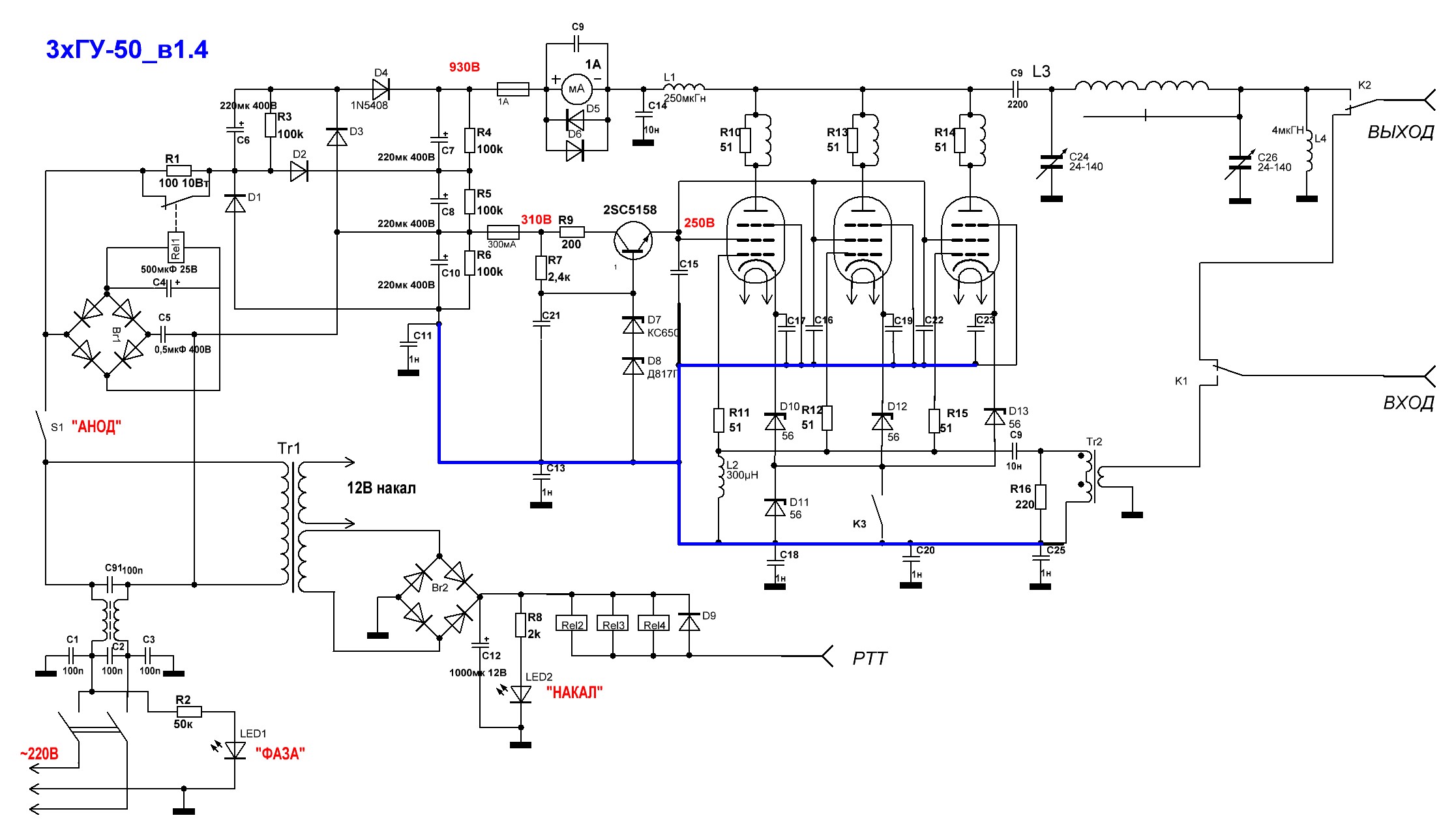

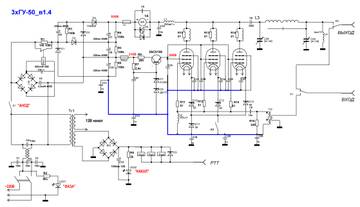

Добавил блокировычные кондеры, изменил схему задержки для утроителя.
Ирек, у Вас домашняя сеть с заземлением?
То есть фаза, ноль и земля?
Если нет, то С1 и С3 в сетевом фильтре кроме утечки на корпус ничего не дадут.
Да, с заземлением. фаза, ноль и земля. Если эти кондеры не нужны уберу.
Добавил блокировычные кондеры,
Где блокиров. к зенерам? Я не заметил.

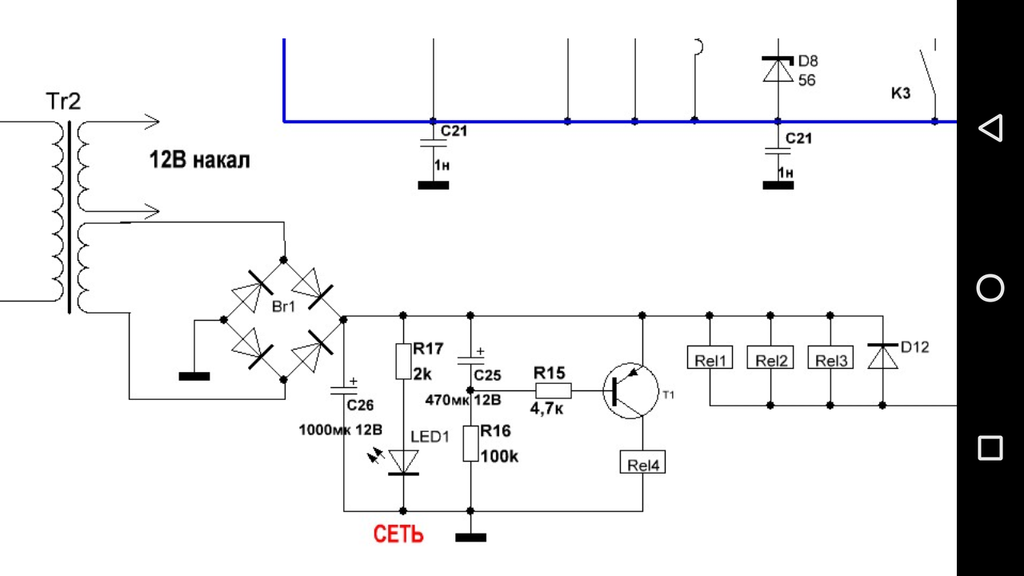

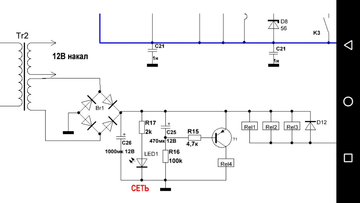

Зачем такой огород с питанием реле задержки? Есть транс Тр1, есть мост, берите питание с него, только с задержкой.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Чтоб не тянуть провода от низковольтного выпрямителя. Думал что так проще будет.
Буду делать как в предыдущей схеме, всеровно придется сделать плату для низковольных цепей.
С каждого катода кондер на минус, а как нужно?
Отредактировано UB4YBQ (2020-03-22 14:48:12)
Да, с заземлением. фаза, ноль и земля. Если эти кондеры не нужны уберу.
Вы читайте, что я написал:
То есть фаза, ноль и земля?
Если нет, то С1 и С3 в сетевом фильтре кроме утечки на корпус ничего не дадут.
Соответственно, если есть земляной контакт то эти кондеры будут работать, как положено
С1 и С3 можно уменьшить до 1000...2200 пФ
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Есть транс Тр1, есть мост, берите питание с него, только с задежкой.
Этот транс нагружен ещё накалом, поэтому этот фокус может не сработать. Лучше независимый "таймер".
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Варианты включения реле задержки взяты из рабочих схем, можно применить любой.

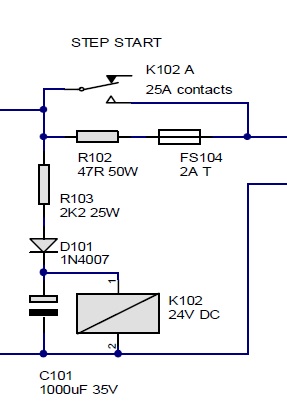

Вот вариант для питания реле и задержки. Изящно и недорого. Реле 24 В. Слевой стороны сеть, справа - выход на умножитель. R102 можно увеличить до 100 Ом
В случае реле на 220 В, схема чуть другая.
Единственное - подобрать значение резистора, через который идет первоначальный заряд умножителя.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Вот вариант для питания реле и задержки.
схема проста, но в ней есть одна немного нагревающаяся деталь - резистор R103, на нем в робочем режиме должно выделится 18 Вт тепла....
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

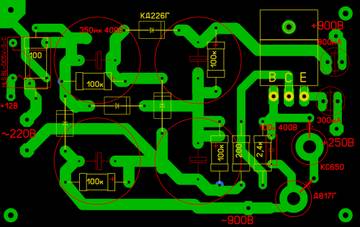

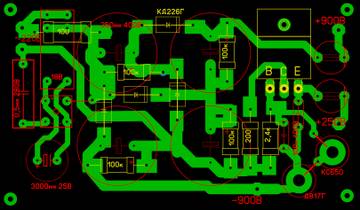

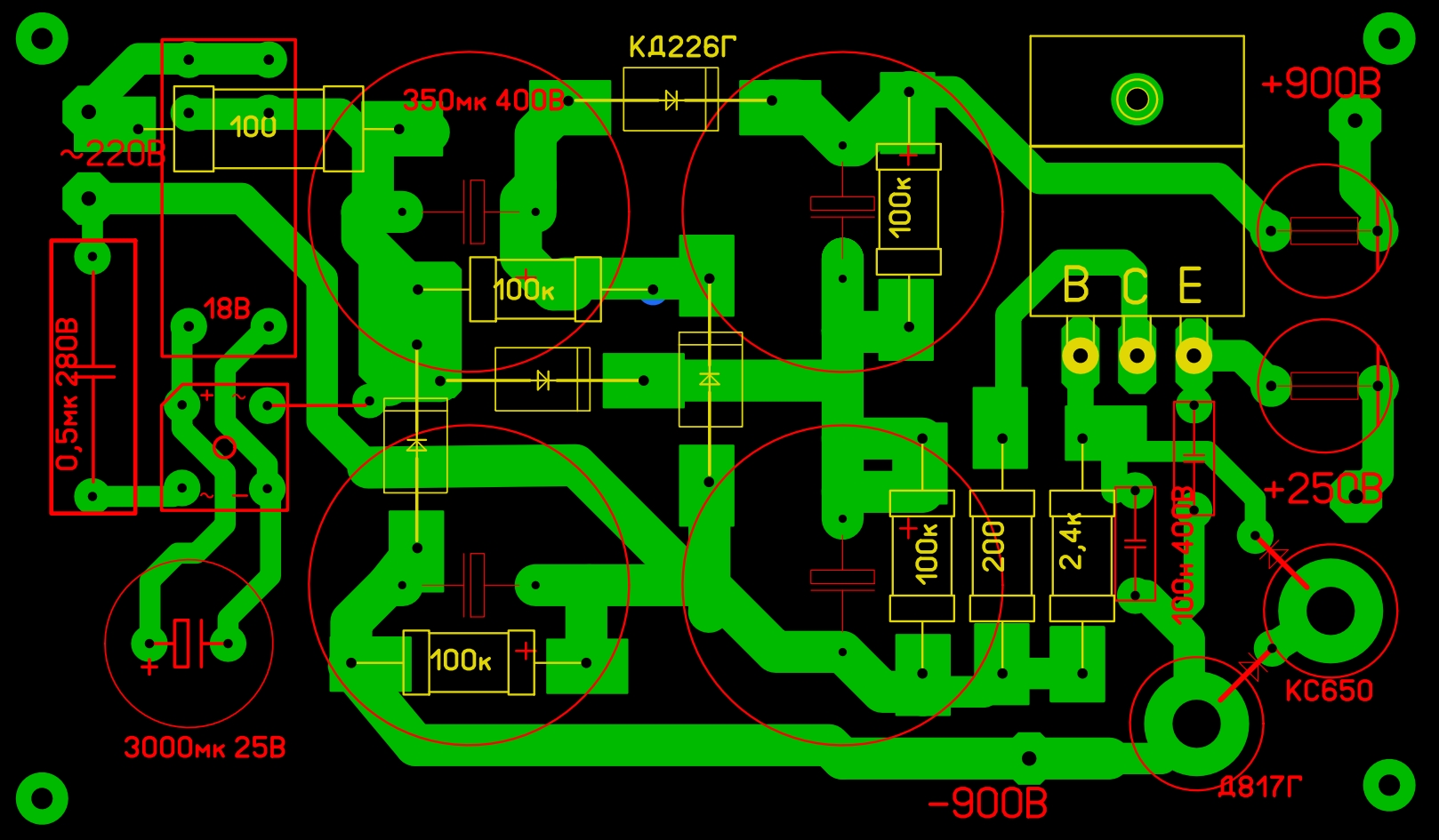

Реле задержки, утроитель и экранный стаб.
Резисторы, диоды и транзистор на стороне фольги.
Отредактировано UB4YBQ (2020-03-23 06:54:45)
На лампы можно подать сразу накальное, экранное и анодное(плавный пуск) ? или анодное подать после разогрева?
На лампы можно подать сразу накальное, экранное и анодное(плавный пуск) ? или анодное подать после разогрева?
Сначала только накал на 2 минуты и уже затем все остальные.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
но в ней есть одна немного нагревающаяся деталь - резистор R103
Зато не нужна отдельная обмотка на трансе. Это для случая, когда нет доп. обмотки.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Лучший вариант с гасящим кондером, ничего не греется и не нужно доп. питания. С такими деталями как на плате напряжение на обмотке реле 20В, задержка 3с.
Лучший вариант с гасящим кондером
Поверьте, гасящий кондер - далеко не лучшее решение. Им можно электромоторы питать, но никак не в УМ применять. Это очень непрофессионально.
Тогда, если пойти дальше, то и накал ламп можно запитать от сети через гасящий кондер и не нужен никакой транс, который будет нагреваться, правда? А шо такого?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

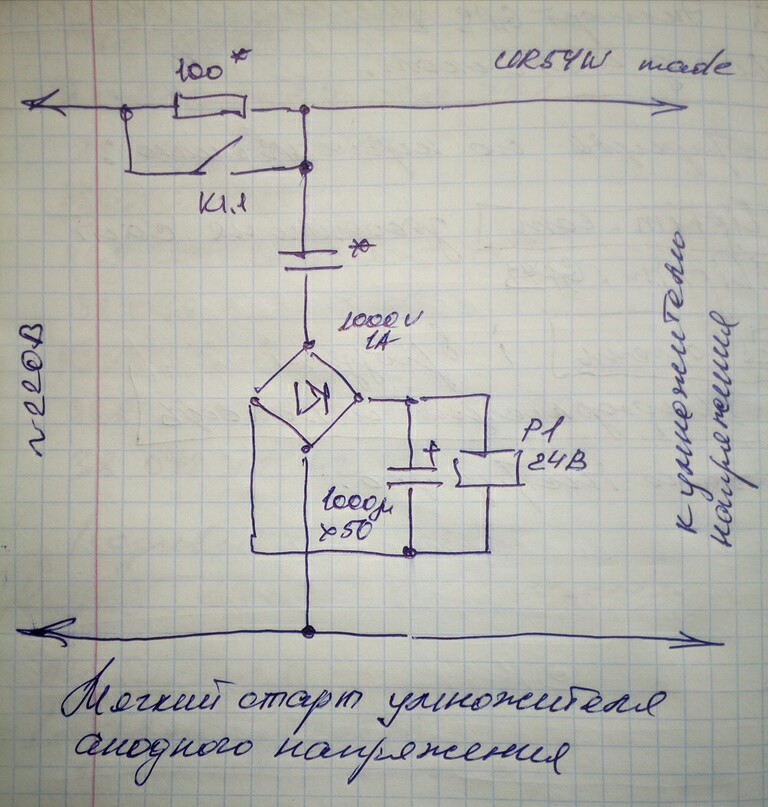

Лучший вариант с гасящим кондером, ничего не греется и не нужно доп. питания.
Я такой вариант применял для питания реле на -24 В от сети, через диодный мост,
ёмкость гасящего кондера подбирал экспериментально,
но учтите, что рабочее напряжение гасящего конденсатора не менее 600 В !
Если применить конденсаторы на 400 В , то они часто пробиваются от сетевого напряжения.
Как прикинуть нужную ёмкость ?
Например, рабочий ток реле (на 24 В) равен 50 мА, сопротивление конденсатора должно быть 4 ком,

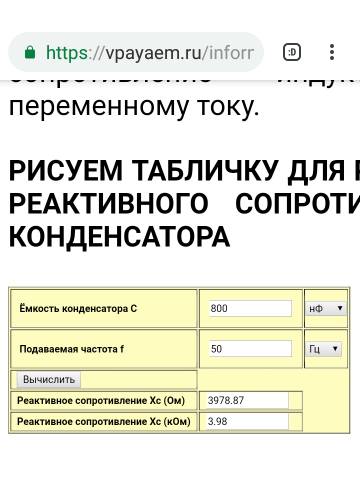

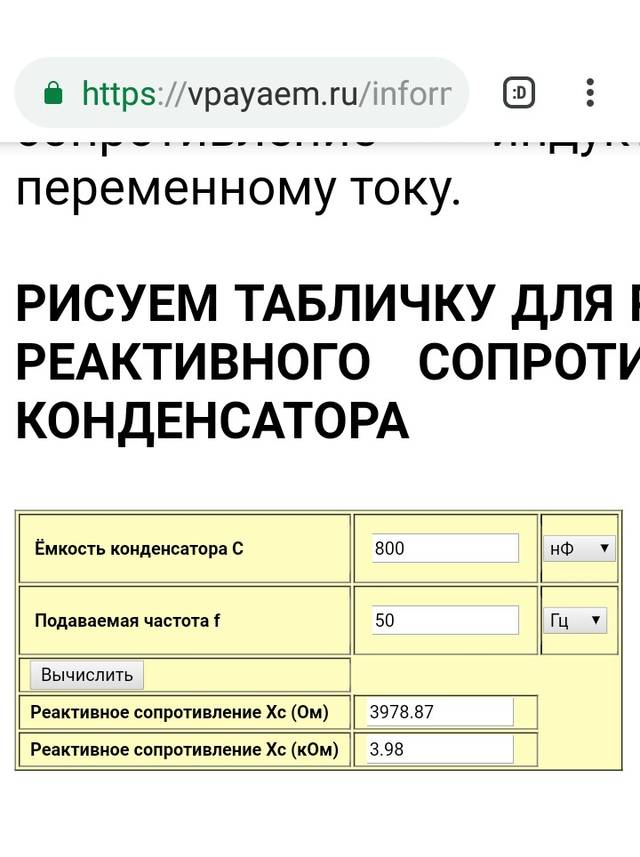

Заходим в любой онлайн калькулятор реактивного сопротивления и получаем :
0,8 мкФ
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Я тоже подбирал кондеры чтоб на обмотке было 18-20В, ток 25мА.
Посмотрел несколько штук плат АТХ, в фильтрах перед и за дросселем стоят кондеры 0,1-0,22мкФ 280В подключенные с фазы на 0. Их же не пробивает.
Отредактировано UB4YBQ (2020-03-24 14:51:29)
за дросселем стоят кондеры 0,1-0,22мкФ 280В подключенные с фазы на 0. Их же не пробивает.
Там стоят специальные конденсаторы, предназначенные для работы в цепях переменного тока.
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
в фильтрах перед и за дросселем стоят кондеры 0,1-0,22мкФ 280В подключенные с фазы на 0. Их же не пробивает.
Надо смотреть, какую задачу выполняет та или другая деталь в схеме.
В фильтре кондер пропускает через себя в основном ВЧ составляющую и "сажает" ее наземлю.
В случае гасящего (ответ в названии) конденсатора он сажает на себе (гонит в тепло) "все лишнее"
Поэтому смотрите то, что выложил Василий.
Очень обобщенно - тут ближе к теме конденсаторов ВКС, тоже разговор про реактивную мощность. Только частоты иные.
Надо смотреть, какую задачу выполняет та или другая деталь в схеме.
как правило это С1 и С2
они всегда живут между сетевыми проводами.
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Ирек!
Мои глубочайшие извинения!
Цитировал Ваш пост РА на ГУ-50 и глюк произошел. И при обновлении страницы вылез на редактирование поста
Поэтому и удалилась его часть.
Попытался откатить, но это не свой хостинг, облом
"Не виноватая я!! Он сам пришел глюкнул!!!!"(с)
между сетевыми проводами
И я про то же
Остаток ВЧ там невелик и его они сажают. А вот для 50 герц они имеют большое сопротивление и мощности на них практически не рассеивается.
То есть - лишь бы "вольт хватило".
А вот если оттуда взять полимерник на 400В и поставить его (полимерник) гасящим для реле (или иной нагрузки), то конденсатор перегреется.
В качестве примера:
в журнале "Радио" древних лет был БП с гасящим кондером. И там четко предупреждалось, что при использовании их надо ставить пару, а не один удвоенного номинала. Именно поэтому и несколько раз напоминали, чтобы ток нагрузки не был превышен.
А что касается конкретного применения резистора или кондера - "однофигственно"
Что ПЭВ-10, что МБГП - не микроэлементы ни разу

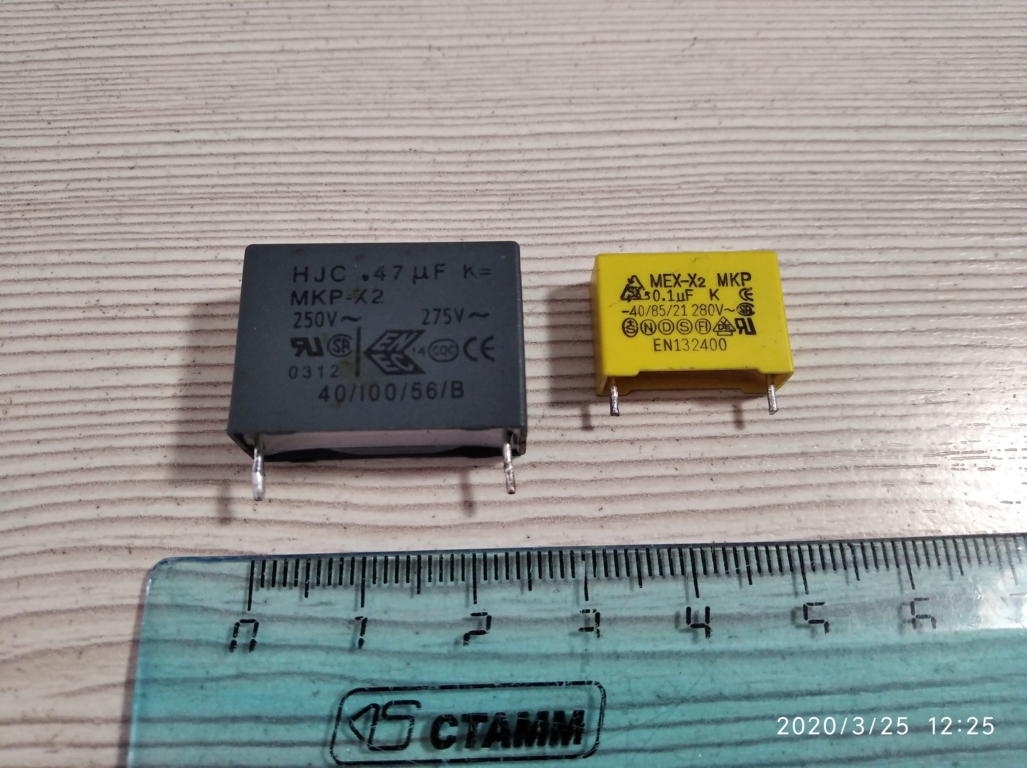

Желтый из фильтра. Большой хочу использовать для питания реле задержки.
Отредактировано UB4YBQ (2020-03-25 05:53:24)
для питания
МКР - хорошие кондеры.
Но посчитайте, какое напряжение (амплитудное) в сети 220В?
А какой ток реле?
Хотите рискнуть - рискуйте. Но надежности это не прибавит.
Напомню, что в сети 220 В мгновенное (пиковое) напряжение 220/0,7=314,3 В.
