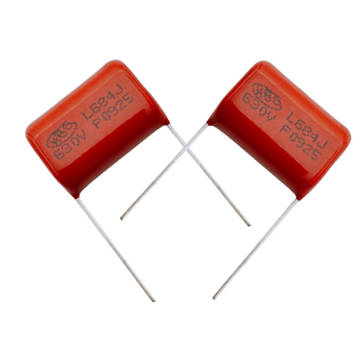

Есть вот такие на 630В.
Александр, мне тоже сделайте пожалуйста расчет П-контура: 4 лампы с ОК, 900В анодное, диапазоны 80, 40, 20м. На 80м наверное нужны будут доп. кондеры (КСО), заранее хочу записать в список чтоб потом не искать.
Отредактировано UB4YBQ (2020-03-25 11:51:14)
Как думаете, какие изм. приборы лучше поставить? 60х60 слишком большие для этой панели. Есть такие варианты:
40х40
40х21
Отредактировано UB4YBQ (2020-03-25 12:17:20)
Есть такие варианты
"Соль и сахар по вкусу!"
Ставьте то, что самому нравится.
Про нижнее фото скажу, что применял и проверял перед этим. Несмотря на.. всё - это больше прибор, чем показометр. Хоть и несолидно выглядит. Но врет в пределах 2,5

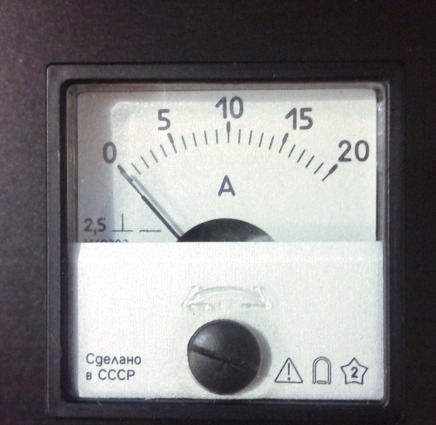

Верхний - обычная головка, даже класс 2,5 указан.
Посему повторяю: здесь только Ваши личные предпочтения.
Есть вот такие на 630В
Релюшку потянут.
Должны по крайней мере.
4 лампы с ОК, 900В анодное, диапазоны 80, 40, 20м.
А какая макс. раскачка имеется?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Еще раз повторяю, что если даете ТЗ на расчет УМ и ВКС, то указывайте :
Анодное под нагрузкой
Кол-во ламп
Нужную мощность
Какая раскачка в наличии
Мин. горячий КПЕ
Я уже устал задавать уточняющие вопросы. Если этих требований не будет, то я буду просто игнорировать вопросы.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
анодное 900В.
4 лампы
мощность 360Вт
раскачка 80м 36Вт, 40м 25Вт, 20м 12Вт.
"Соль и сахар по вкусу!"
Ставьте то, что самому нравится.
Про нижнее фото скажу, что применял и проверял перед этим. Несмотря на.. всё - это больше прибор, чем показометр. Хоть и несолидно выглядит. Но врет в пределах 2,5
Верхний - обычная головка, даже класс 2,5 указан.
Посему повторяю: здесь только Ваши личные предпочтения.
Понятно.

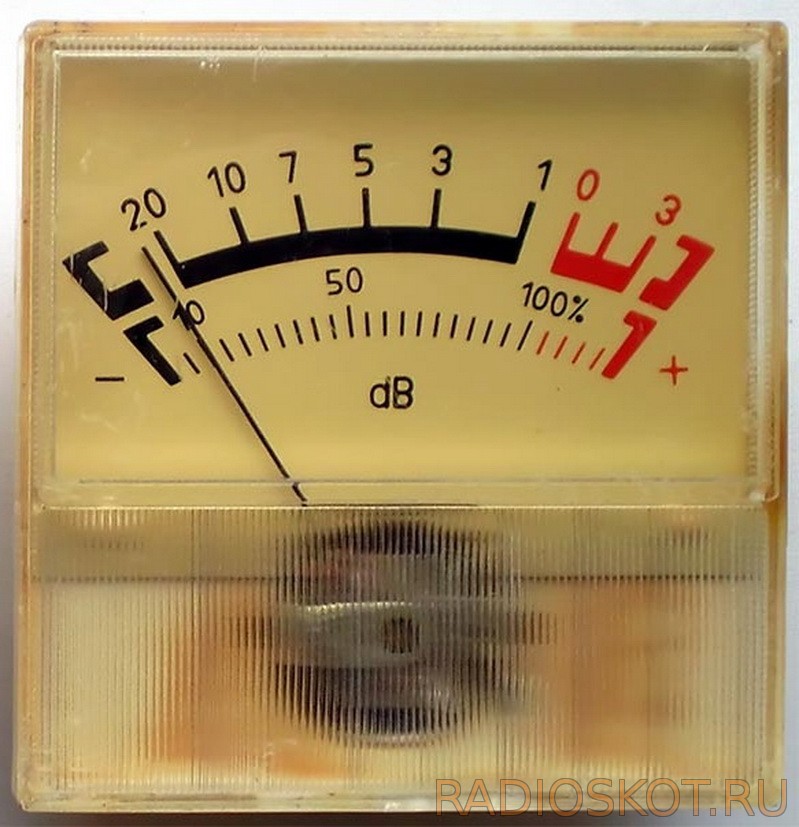

Часто встречаются конструкции с 2мя М68502(с аудиоаппаратуры)
для показометра вых. мощности пойдет наверное, но как с такой шкалы считывают ток анода непонятно.
Отредактировано UB4YBQ (2020-03-25 14:32:54)
анодное 900В.
4 лампы
мощность 360Вт
раскачка 80м 36Вт, 40м 25Вт, 20м 12Вт.
А про КПЕ? Я только что отметил все пункты? Как я могу расчитать ВКС, если не известен мин. КПЕ?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Roe для 4 ламп ГУ50, под 900 В будет 870 Ом.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
24пФ.

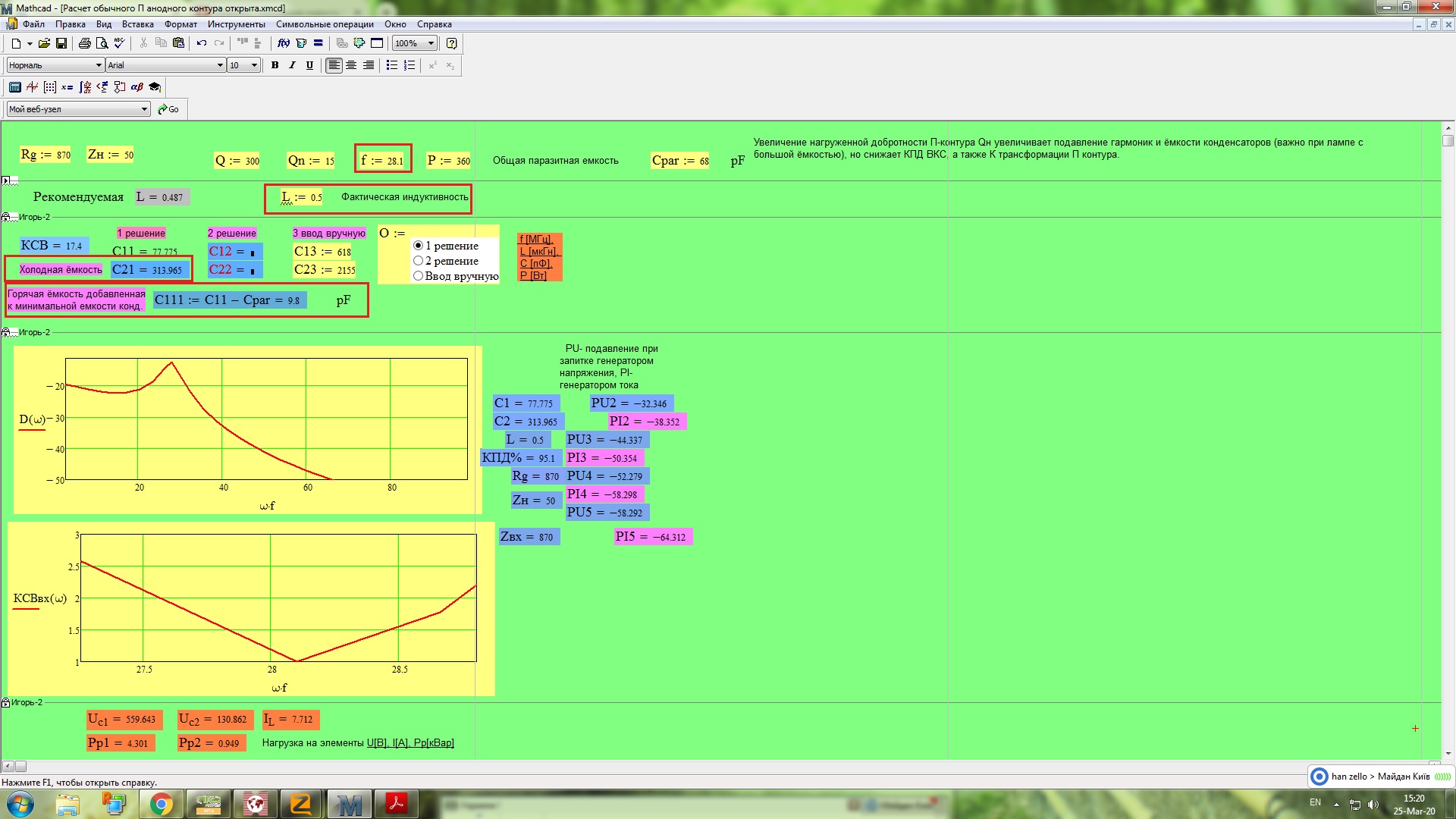

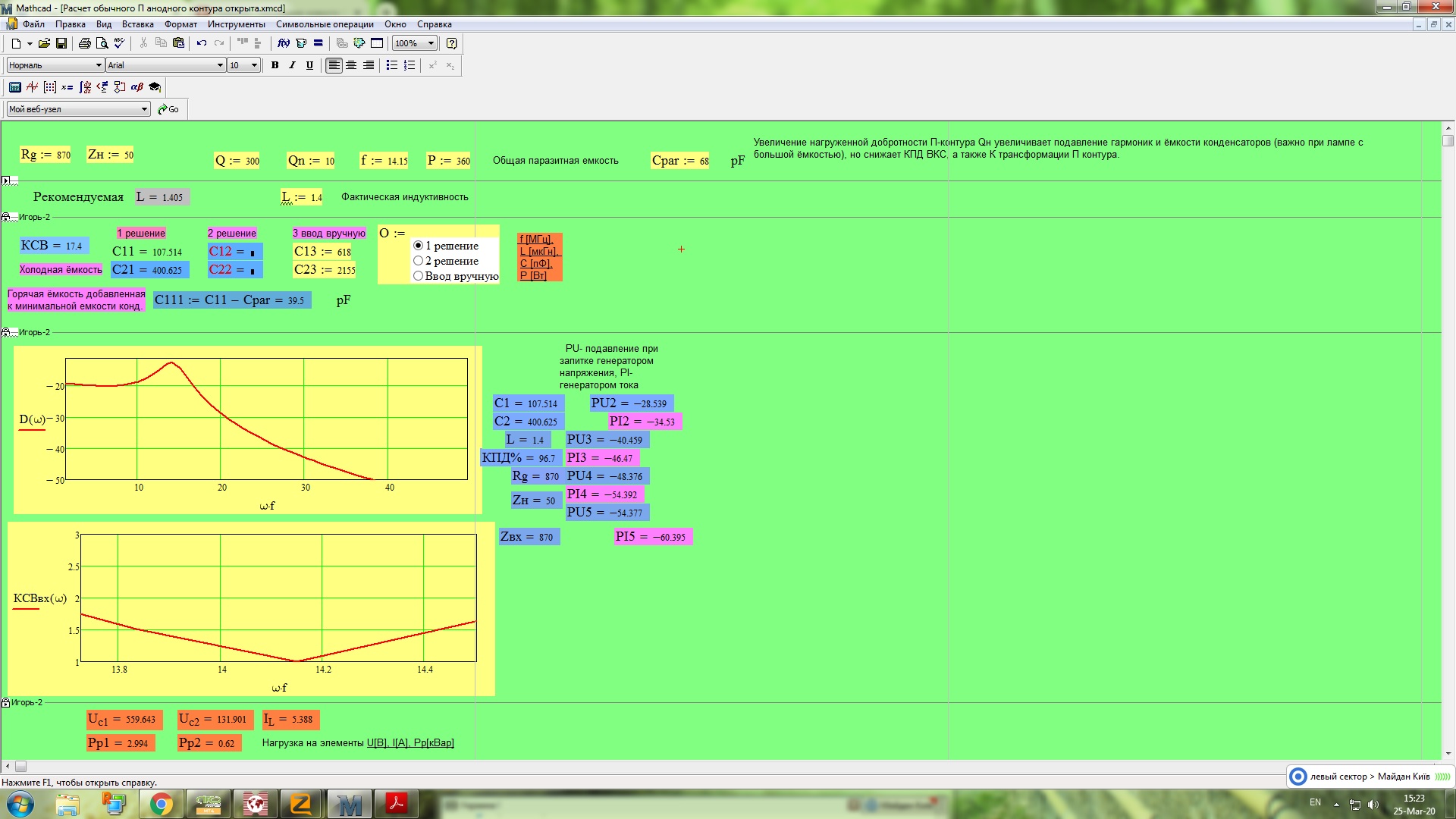

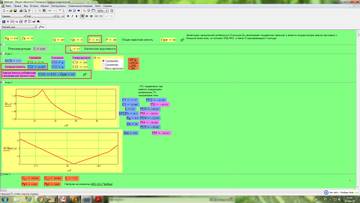

ВКС для 4 ламп ГУ50
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Спасибо Вам большое, Александр!
Спасибо Вам большое, Александр!
Пожалуйста.
Удачи!
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
но как с такой шкалы считывают ток анода непонятно.
Два варианта:
подобрать шунт и смотреть на спад тока в резонансе - то есть процент спада.
переклеить шкалу, подобрать шунт точнее и проградуировать прибор. Большая точность не нужна, опять же - 300 или 280 мА. Ну и?Все равно, важно отношение тока при расстроенной ВКС и настроенной. То есть спад в резонансе.
Вскрываются такие приборы ОЧЕНЬ легко, светодиод в него вставить - тоже не проблема.

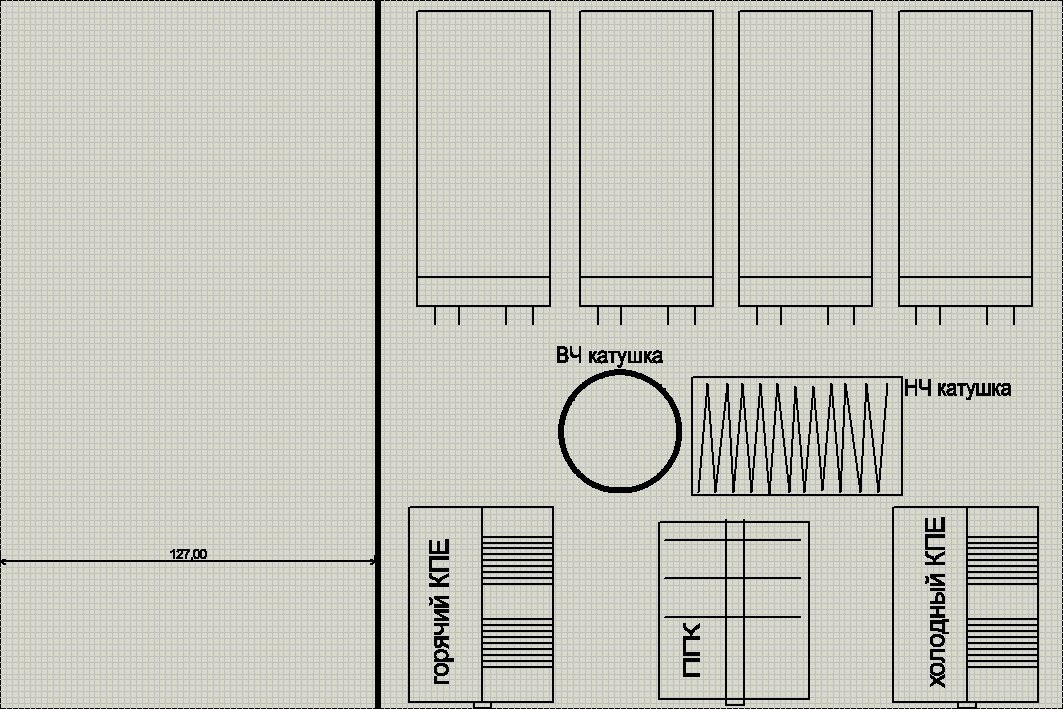

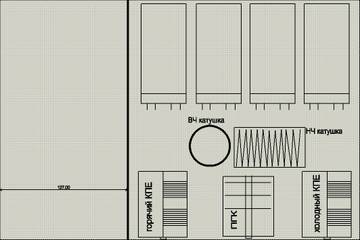

Расположение деталей.
Где лучше расположить анодный дроссель?
Отредактировано UB4YBQ (2020-03-26 05:27:00)
Поскольку УМ на 80-20 то можно так. К тому же и к БП рядом.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Спасибо Александр!
Какой примерно будет суммарный ток анодов и ток вторых сеток?
Отредактировано UB4YBQ (2020-03-26 10:57:30)
Какой примерно будет суммарный ток анодов и ток вторых сеток?
Ток сеток в сумме будет примерно 40 мА(приборный)
Ток анодов общий примерно 0,48 А в резонансе и 0,58 А расстроенный.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Для любителей ГУ50, есть расчет на 6 лампах ГУ50, выходная мощность 700 Вт, но нужен учетверитель сети или же с трансом 1100 В анодного.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Большой хочу использовать для питания реле задержки.
Ну, поскольку тема плавно перешла к расчету ВКС, можно и гадость сделать
Ирек, я честно, совершенно честно забыл!
Забыл про то, что лет 10 тому назад делали такой РА и вместо плавного пуска ставили... NTC. Его за глаза хватает для такого умножителя.
Брали, естественно , из старого БП АТХ
И не надо реле и прочего. Для х3, да еще и с относительно небольшим номиналом электролитов термистора достаточно.
Спасибо Анатолий! С реле наверное лучше будет.
Подскажите пожалуйста индуктивность анодного дросселя.
Подскажите пожалуйста индуктивность анодного дросселя.
Дроссель в анод сделайте 50-60 мкГн. Для 80-20 это нормально будет.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

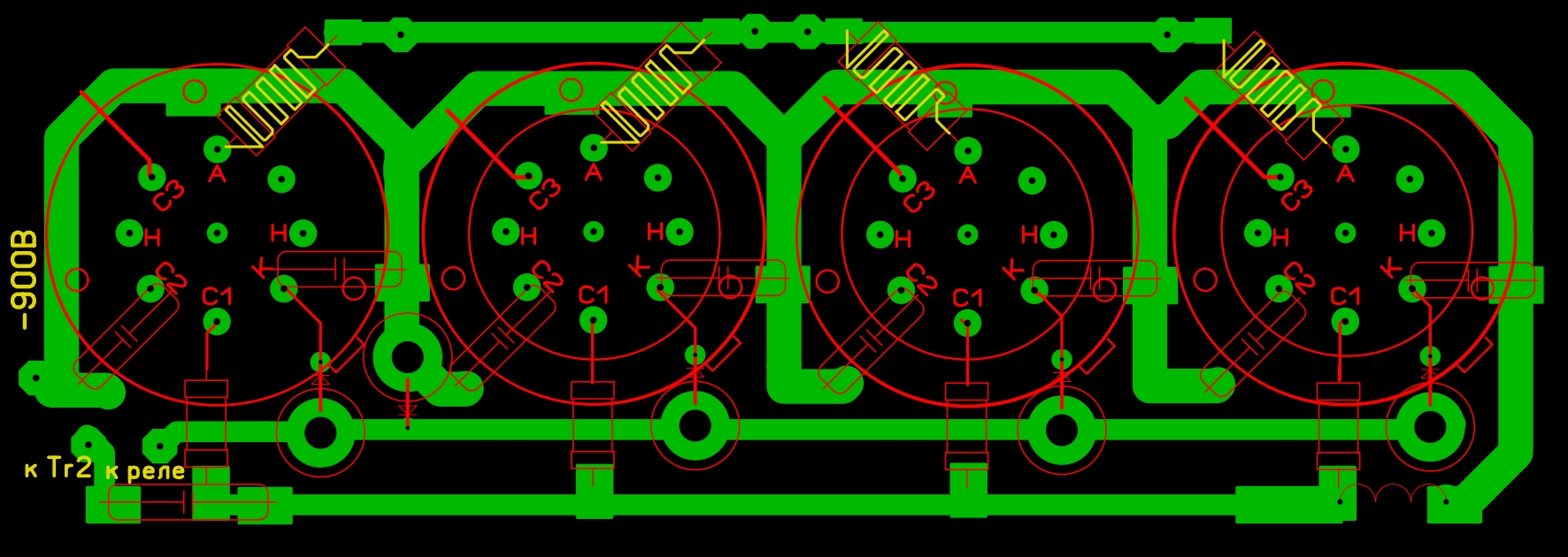

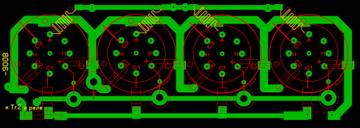

Сделал разводку платы для ламп.
Александр предлогал расположить лампы первыми сетками друг другу, но мне кажется такой вариант тоже не плох, все аноды наверху. Взгляните пожалуйста.
Хватит ли провод 0,3мм по эмали для анодного дросселя? есть еще 0,7мм.
Как и на каком феррите мотать входной транс?
Отредактировано UB4YBQ (2020-03-28 03:18:32)
Попробую высказать свое мнение о печатных платах в ламповых конструкциях. В моем детстве, у отца был ламповый черно белый телевизор "Рубин-102". Там, даже монтаж резисторов и конденсаторов был выполнен сваркой(!). Конечно - это атавизм. В более "молодых" конструкциях ламповых телевизоров, монтаж выходного каскада строчной развертки выполнялся навесным монтажем, в то время, когда цепи схемы с низкими температурами - на печати. Кстати, регулярно, там существовала проблема с контактами ламповых панелек на печатном монтаже из-за температуры. Второй момент - конструкция самих панелек...
Ламповые панельки и лампа довольно прилично нагреваются. Неизбежно будут нагреваться выводы панелек и паяные соединения. Что непременно, через время, приведет к ненадежным контактам на печатной плате со всеми вытекающими последствиями. Не так уж насыщен монтаж в схеме. Вполне можно обойтись навесным, с помощью шин или проводов. Думаю, так надежнее будет.
Панельки я бы укрепил на металле.
Все провода и детали припаиваются к ламелькам панелек, пятачки только для монтажной схемы.
Закрепить панельки в металле проблематично т.к. шина -900В должна быть изолирована от корпуса. Идея с печатной платой тоже не нравится, нет жесткости и плата длинная неудобно делать, но я хотел показать монтаж. Сделаю на толстом текстолите без фольги, вместо дорожек медный провод.
Отредактировано UB4YBQ (2020-03-28 04:52:29)
Сделаю на толстом текстолите без фольги, вместо дорожек медный провод.
Если учесть плотность монтажа и, как следствие, температуру внутри корпуса - это хорошее решение.
Чисто печатный монтаж в таких условиях точно не "то, что доктор прописал".
Хватит ли провод 0,3мм по эмали для анодного дросселя? есть еще 0,7мм.
0,3 достаточно. С запасом.
0,7 оставьте для ГУ-43Б Для пары.
В принципе, допускается печатка, но условно. Условие - на каждую ножку каждой лампы следует надеть контакт, например такой же, который в самих панельках ламп. Это обеспечит надежный контакт выводов ламп.
Конечно будет нагрев сильный, скорее всего потребуется обдув ламп и ножек и в этом плане лучше все же керамические панельки для ГУ50 если они есть. Металл. стакан панелек можно удалить, оставив одни керамические панели.
Провод для дросселя 0,3 мм вполне.
Для сеточного дросселя лучше использовать намотку на кольце с высокой проницаемостью, но кольцо обязательно изолировать от намотки. Диаметр кольца не слишком критичен, 15-20 мм, но должна быть индуктивность обеспечена.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Панельки будут обязательно, без них никак.
Кажется если сделать перфорацию вверхней крышки над лампами (над накальным трансом) будет лучше:
1. Будет работать конвекция с нижних дырок и вентилятор не нужен, если что и его можно поставить под лампами(на вдувание), от ламп до нижней крышки 35мм.
2. Сзади будут дырки для ламп, легко вставлять и вынимать.
3. Лампы можно сдвинуть назад почти на 20мм, для катушек будет много места.
Отредактировано UB4YBQ (2020-03-28 14:02:32)
