211

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356
UB4YBQ написал(а):

1. Будет работать конвекция с нижних дырок и вентилятор не нужен, если что и его можно поставить под лампами(на вдувание), от ламп до нижней крышки 35мм.

Вентилятор по обстоятельствам нужен и не над лампами с нагнетанием, а с вытяжкой или под лампами на нагнетание.
Но перфорация снизу и вверху обязательна.

UB4YBQ написал(а):

2. Сзади будут дырки для ламп, легко вставлять и вынимать.

Это правильное решение.

UB4YBQ написал(а):

3. Лампы можно сдвинуть назад почти на 20мм, для катушек будет много места.

Лучше такой вариант. Да и лампы будет легче извлекать.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

212

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356

Я уже упоминал - не следует противостоять физическим процессам в природе. Если теплый воздух поднимается сам вверх, то не стоит ему противостоять и нагненать холодный вниз, против теплого потока. Надо помогать ему - нагнетать снизу холодный воздух или сверху вытяжку теплого воздуха сделать. Вот так будет правильно.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

213

  • Автор: Valery Gusarov
  • Пользователь
  • Сообщений: 362
Alex_VE3KF написал(а):

не следует противостоять физическим процессам в природе.

И гнать пластиковыми лопастями кипяток с анода...
Лучше нагнетать туда (и на сетки в металлокерамике) холодный. Снизу.

214

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356
Valery Gusarov написал(а):

И гнать пластиковыми лопастями кипяток с анода...

Кипяток как правило не бывает, да и крыльчатку можно применить мелаллическую.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

215

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

Кондеры какой емкости хватит для 4х ламп? 350 или лучше 470мкФ?

216

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356
UB4YBQ написал(а):

Кондеры какой емкости хватит для 4х ламп? 350 или лучше 470мкФ?

Чем больше, тем меньше просадка под нагрузкой. Так что лучше 470 хотя можно и 350
Вообще правило простое - емкость должна быть не менее 100 uF на каждые 250 mA тока анода. Ток анода для 4 ламп и 900 В  до 0,5 А.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

217

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

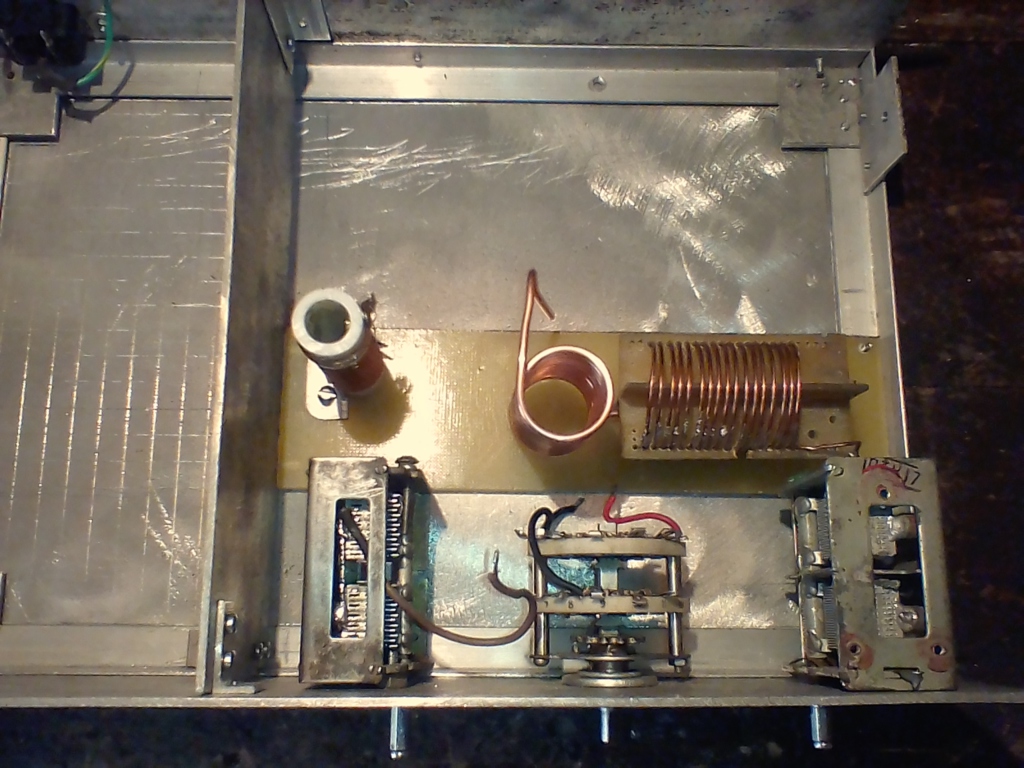

Собрал ВКС, горячий КПЕ, галетник, анодный дроссель и НЧ катушка от УМ 2хГУ-29. ВЧ катушку намотал проводом 2,7. https://forumupload.ru/uploads/000e/73/7c/405/t64928.jpg

218

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

Для развязки -900В/корпус кондеры КСО-8 подойдут или лучше КВИ, К15У-1В?

219

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 948
UB4YBQ написал(а):

КСО-8

Подойдут
Только набором, штуки 4 и не "в куче", а в разных местах. При одном кондере (одной паре точек) риск словить возбуд.

UB4YBQ написал(а):

К15У-1В

Если есть такие, маленькие с ленточными выводами (кажется 4 КВАр), то отлично. И с большим запасом :) По надежности.

220

  • Автор: SNABBER
  • Пользователь
  • Сообщений: 139

у нас КВИ, К15У-1В очень дорого стоят.

221

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356

ВКС хорошо выглядит.  :cool:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

222

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

Надеюсь заработает так же хорошо:)

223

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115
SNABBER написал(а):

у нас КВИ, К15У-1В очень дорого стоят.

Я их вживую вообще не видел.
Если КСО-8 подойдут то очень хорошо, можно купить по 25р.

Для добавочных кондеров на горячий конец номинал 1000В не хватит наверное?

Отредактировано UB4YBQ (2020-04-05 02:11:21)

224

  • Автор: SNABBER
  • Пользователь
  • Сообщений: 139

Если КСО , то можно последовательно-параллельно по парам с одинаковой емкостью. Т.о. общее напряжение удвоится.

225

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356
UB4YBQ написал(а):

Для добавочных кондеров на горячий конец номинал 1000В не хватит наверное?

Не хватит. Нужны минимум на 1200 В, для надежности.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

226

  • Автор: Vytas
  • Пользователь
  • Сообщений: 87
Alex_VE3KF написал(а):

ей для получения нормальной мощности нужно анодное не 400-500, а от 800 В и до 1100.

С умножением на 3 так и получаем 230*3*1,4=960В.
При учетверении 230*4*1,4=1290В и лампы часто пробиваются. Проверено.

Подпись автора

Vytas  LY3BG, LZ2VQ

227

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356
Vytas написал(а):

С умножением на 3 так и получаем 230*3*1,4=960В.

Это нормально, хотя под нагрузкой скорее всего просядет до 850-900 В.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

228

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

Нашел вкусняшки(надо только забрать) КСО-8:
для  развязки 1000пФ 2500В 5шт,
разделительный 3300пФ 2500В.
Панельки и лампы, сказал что лампы с измеренными параметрами. Пока одну возьму.

Отредактировано UB4YBQ (2020-04-06 10:01:32)

229

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356
UB4YBQ написал(а):

Нашел вкусняшки(надо только забрать) КСО-8:
для  развязки 1000пФ 2500В 5шт,
разделительный 3300пФ 2500В.
Панельки и лампы, сказал что лампы с измеренными параметрами. Пока одну возьму.

Это хорошие вещи, забирайте.
Лампу пока одну возьмите, померьте и если нормальная, то можно все забрать, хотя это и риск.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

230

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

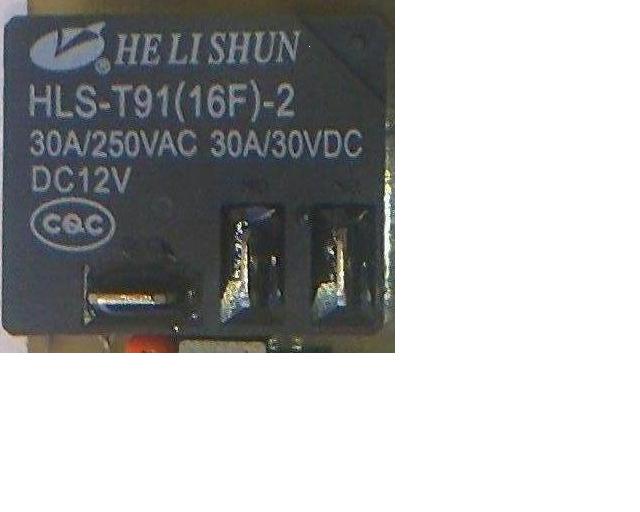

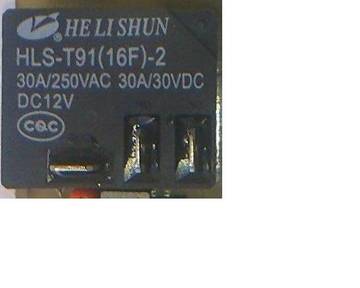

Для антенного реле можно ли применить такое?
https://forumupload.ru/uploads/000e/73/7c/405/t76042.jpg

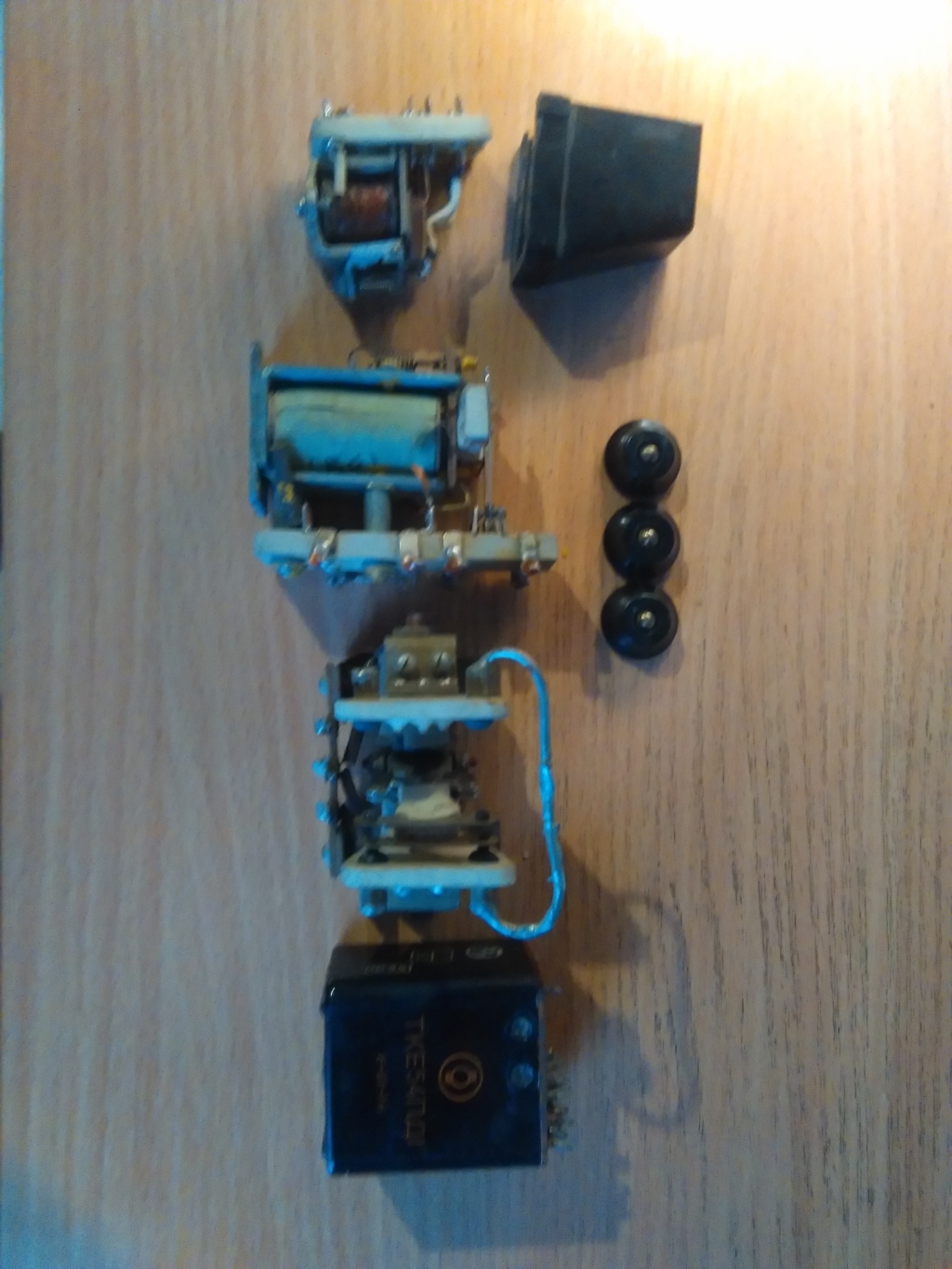

У продавца есть такие
https://forumupload.ru/uploads/000e/73/7c/405/t28204.jpg

Отредактировано UB4YBQ (2020-04-06 14:27:47)

231

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356
UB4YBQ написал(а):

У продавца есть такие

Для вашей мощности вполне, и с огромным запасом подойдет верхнее на нижнем снимке.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

232

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

В ТКЕ54ПД1 4группы контактов, нельзя ли применить одну группу для входа другую на выход, т.е. одно реле вместо 2х?

233

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356
UB4YBQ написал(а):

нельзя ли применить одну группу для входа другую на выход, т.е. одно реле вместо 2х?

Для надежности лучше все же раздельные реле.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

234

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

Понятно, спасибо Александр!
Прочитал о ЯЕ4.562.000, для срабатывания нужно 27В, для удержания 6-7В, как же это сделать?

Отредактировано UB4YBQ (2020-04-06 15:11:12)

235

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356
UB4YBQ написал(а):

Прочитал о ЯЕ4.562.000, для срабатывания нужно 27В, для удержания 6-7В, как же это сделать?

Для начала нужно задать себе вопрос - зачем это нужно?
И если на самом деле это актуально, то затем уже задаваться вопросом - как это сделать?

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

236

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

Т.е. ничего кроме 24-27В не нужно?

237

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356
UB4YBQ написал(а):

Т.е. ничего кроме 24-27В не нужно?

Ну конечно не нужно. Если нет других реле на 5 В или 12 В, а есть только все реле на 27 В, то ничего дополнительного не требуется.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

238

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356

Когда протизводитель реле пишет, что реле срабатывает от 27 В а напряжение удержания до 6 В, то это всего лишь означает, что реле так может работать, но совсем не обязательно, чтобы его именно так использовать. Аналогия - Мерседес или Порше могут ехать по скоростью 250 км /час, но это вовсе не означает, что теперь нужно ездить только с этой скоростью.  :D

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

239

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

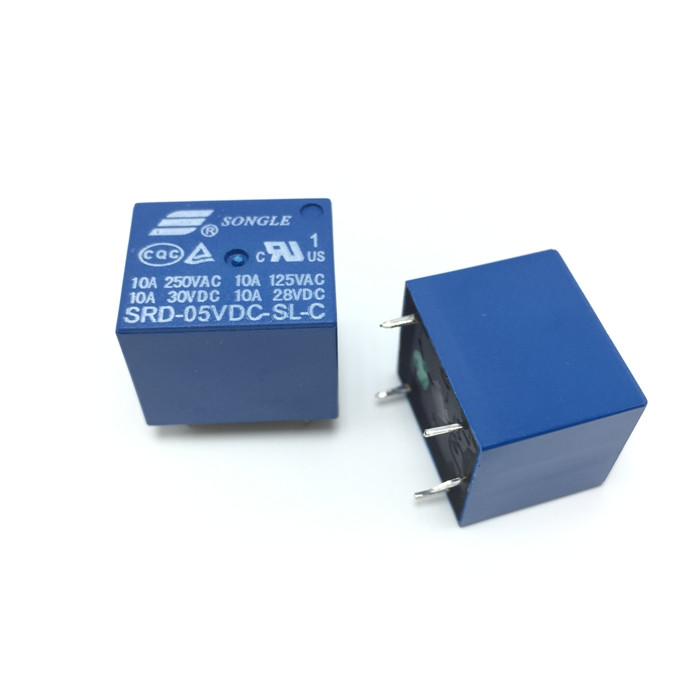

https://forumupload.ru/uploads/000e/73/7c/405/t33806.jpg
Тогда понятно. Для входного такой подойдет(на 12В есть)?

Отредактировано UB4YBQ (2020-04-06 15:32:37)

240

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356
UB4YBQ написал(а):

Тогда понятно. Для входного такой подойдет?

Вполне пойдет. И для выходного тоже пойдет, судя по току контактов.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.
