траповую модельку скачал, так и думал что трап задается в Load, буду изучать. Правда для меня пока закрытый вопрос, как трап (его параметры и расположение) будут укорачивать провод, точнее как расчитать это укорочение. Понятно что расположение трапа определится верхним предыдущим диапазоном, а провод над ним уже можно и подобрать по нужному ксв например или импедансу.
Работа с EZNEC
Сообщений 31 страница 60 из 161
Поделиться322011-08-10 00:39:04
UU7JF написал(а):
Правда для меня пока закрытый вопрос, как трап (его параметры и расположение) будут укорачивать провод, точнее как расчитать это укорочение.
Формул для этого не существует. Только вручную, меняя положение, параметры трапа, можно добиться нужного результата. Иного не дано. Можно антенну с трапом позаимствовать из ММАНА.
Проблема основная не в этом, а в том, как сделать многодиапазонные линии питания, которые и определяют ДН антенны.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться332011-08-22 12:04:33
VE3KF написал(а):
Проблема основная не в этом, а в том, как сделать многодиапазонные линии питания, которые и определяют ДН антенны.
Точнее сказать - проблема еще усугубляется и тем - как сделать многодиапазонные, переключаемые линии питания, которые и определяют ДН антенны?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться342021-12-19 06:57:48
- Пользователь
- Сообщений: 851
Иванович, добрый день.
Давно не открывал EZNEC по забыл многое.
Напомните, есть модель Яги , как поменять источник и частоту? Что то прога ругается, понятно что я не так что то делаю.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться352021-12-19 09:35:22

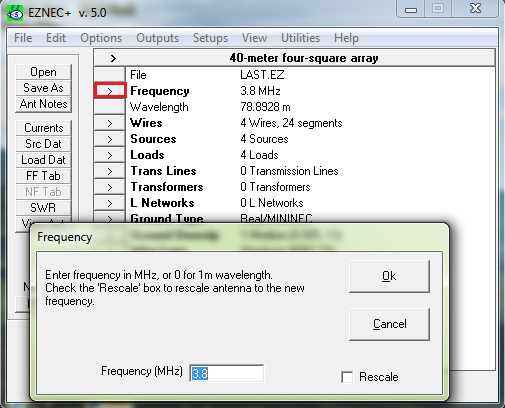

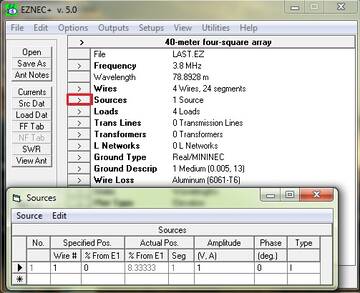

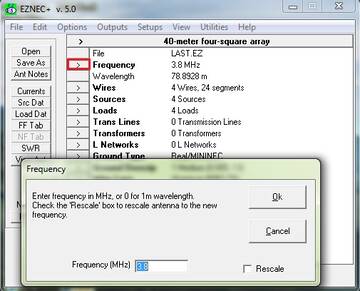

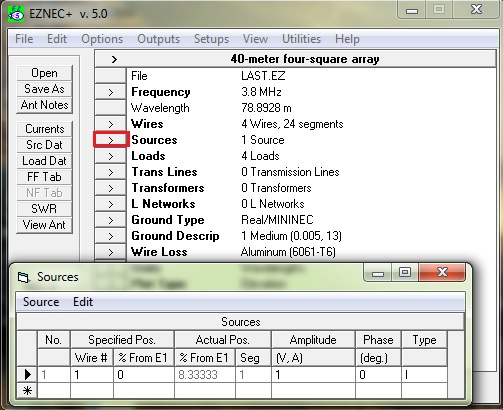

Добрый день, Евгений
Все там просто делается.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться362021-12-19 11:10:59
- Пользователь
- Сообщений: 851

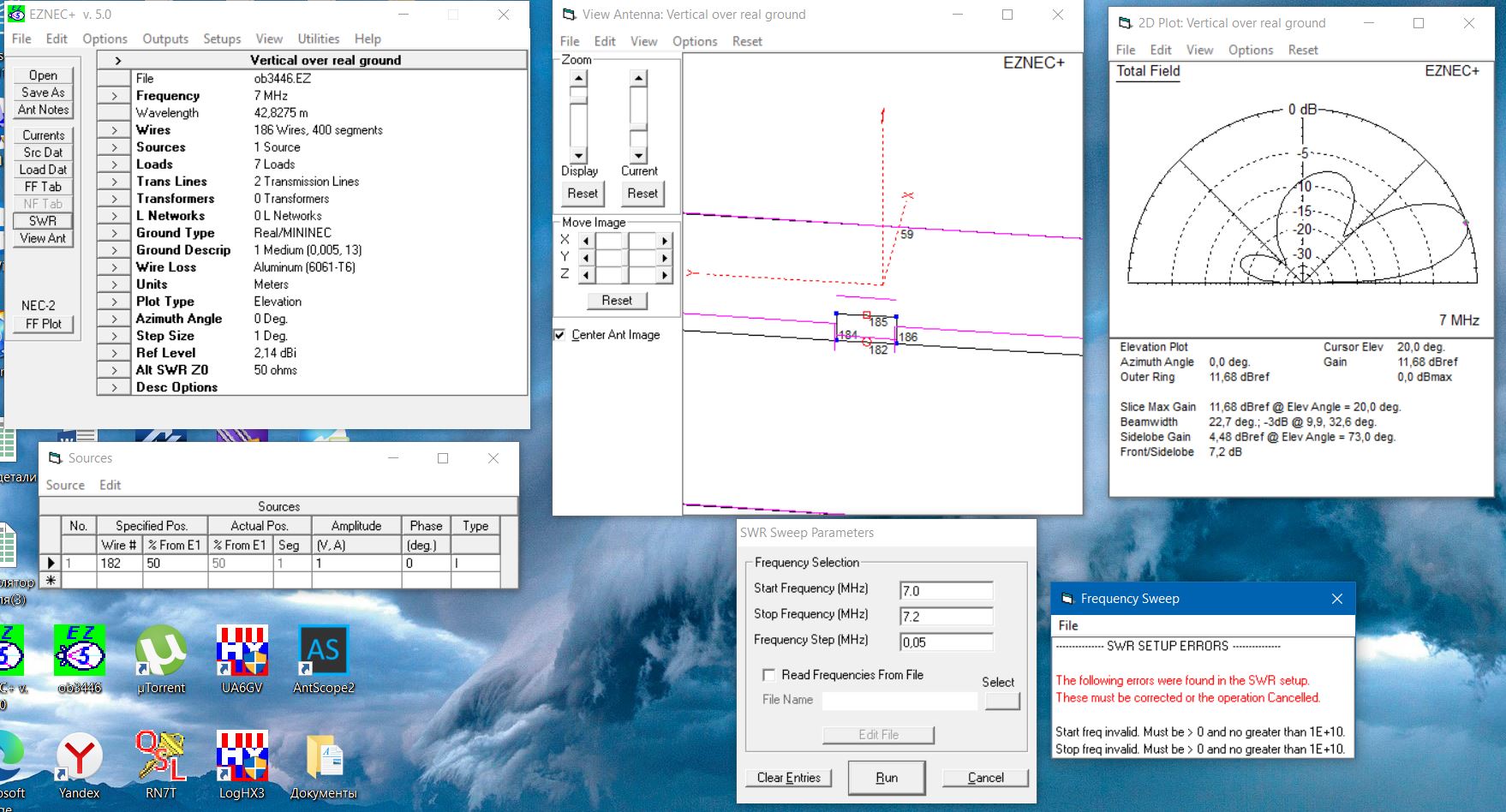

Спасибо. Иванович , источник поставил. Диаграмма есть. А КСВ посмотреть не получается . Ругается.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться372021-12-19 11:14:55
- Пользователь
- Сообщений: 851
Разобрался, ругался на точку, поставил запятую. 7,2мГц
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться382021-12-19 11:38:10
Евгений написал(а):
Разобрался, ругался на точку, поставил запятую. 7,2мГц
EZNEC это чисто прога на англ. языке, поэтому она не понимает никакие знаки и буквы на русской языке. Поэтому клаву обязательно следует переводить на англ. язык.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться392021-12-19 11:46:28
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
EZNEC это чисто прога на англ. языке,
Да, это я перевёлся. Иванович, когда я там подвигал элементы, как сохранить изменения?
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться402021-12-19 11:55:35
Евгений написал(а):
когда я там подвигал элементы, как сохранить изменения?
Левая колонка кнопок, там есть кнопка ,,Save as,,
Даешь свое название и сохраняешь.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться412021-12-19 13:23:57
- Пользователь
- Сообщений: 851

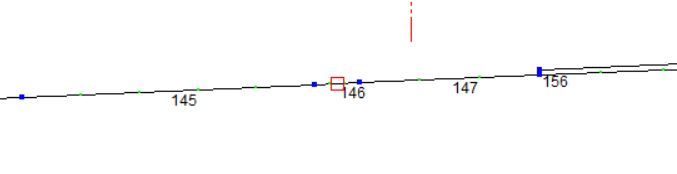

Иванович, ещё вопрос. Есть элемент диаметром 30мм. Он разрезан , в него вставлена текстолитовая трубка 0,1м. В этом месте вставлена катушка индуктивности.
Конструктивно она имеет диаметр 97мм. намотана трубкой 6мм. Как Вы думаете , как правильно прописать в геометрии эту часть элемента?
На рисунке провод 146 . Такой же диаметр как и элемент , или же диаметр катушки?
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться422021-12-19 13:33:15
В геометрии вставляется этот кусок провода 0,1 м, причем его диаметр должен быть намного меньше его длины, к примеру 1 мм.
Затем есть на главной панели кнопка Loads. Жмем, вводим там номер проводка например провод 5, выбираем в % место вставки нагрузки(50% это в середину отрезка) и затем выбираем индуктивность катушки, выбрав предварительно тип нагрузки, последовательный или параллельный. В этот отрезок будет вставлена катушка, указанной индуктивности.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться432021-12-19 13:56:01
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
В геометрии вставляется этот кусок провода 0,1 м, причем его диаметр должен быть намного меньше его длины, к примеру 1 мм.
Спасибо. Сделал. Редактирую файл своей антенны. Просматриваю на предмет ошибок.
Завтра ещё по работаю с ним. Вопросы будут. У меня.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться442021-12-19 13:57:51
Евгений написал(а):
Спасибо. Сделал. Редактирую файл своей антенны. Просматриваю на предмет ошибок.
Там не сложно, если разобраться, поиграться с файлом.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться452021-12-20 01:04:16
- Пользователь
- Сообщений: 851
В геометрии вставляется этот кусок провода 0,1 м, причем его диаметр должен быть намного меньше его длины, к примеру 1 мм.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться462021-12-20 09:12:53
Евгений написал(а):
В геометрии вставляется этот кусок провода 0,1 м, причем его диаметр должен быть намного меньше его длины, к примеру 1 мм.
Именно так. Диаметр провода должен быть меньше его длины от 20 раз и больше. Например длина плеча антенн 10 м, а его диаметр 50 мм.(для Яги) отношение 10/0,05 = 20 раз. А отношение длины диполя например 20 м к диаметру 2 мм вообще 1000.
В этом случае прога посчитает все корректно.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться472021-12-20 10:52:04
- Пользователь
- Сообщений: 851
Добрый день.

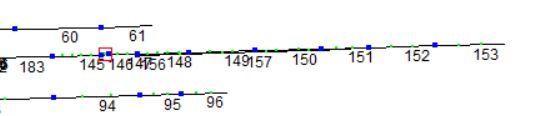

Иванович, ещё вопросик есть. Мне нужно к концу элемента добавить ещё отрезок . Вот на рисунке например
элемент заканчивается линией 153 А мне надо к нему добавить ещё линию. именно добавить , а не удлинить.
это как можно сделать, в геометрии на последней клетки задать нужные координаты. И этой линии просто присвоится номер например 181. А всего линий в антенне 180
Так?
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться482021-12-20 11:21:26
Евгений написал(а):
это как можно сделать, в геометрии на последней клетки задать нужные координаты. И этой линии просто присвоится номер например 181. А всего линий в антенне 180
Так?
Конечно. Есть координаты конца одного элемента и есть координаты другого элемента. Берем для нового элемента координаты одного элемента(x,y,z), а во второй части координаты второго элемента. Между этими координатами будет создан третий элемент, новый. Задаете ему диаметр нужный в зависимости от его длины. Новый элемент соединит концы старых элемента. Вот и все.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться492021-12-20 11:34:47
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
Конечно. Есть координаты конца одного элемента и есть координаты другого элемента. Берем координаты одного элемента и затем координаты второго. Между этими координатами будет создан третий элемент, новый. Задаете ему диаметр нужный в зависимости от его длины. Вот и все.
Тоже уже разобрался.
А как всю антенну поднять на 2 метра вверх?
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться502021-12-20 11:47:31

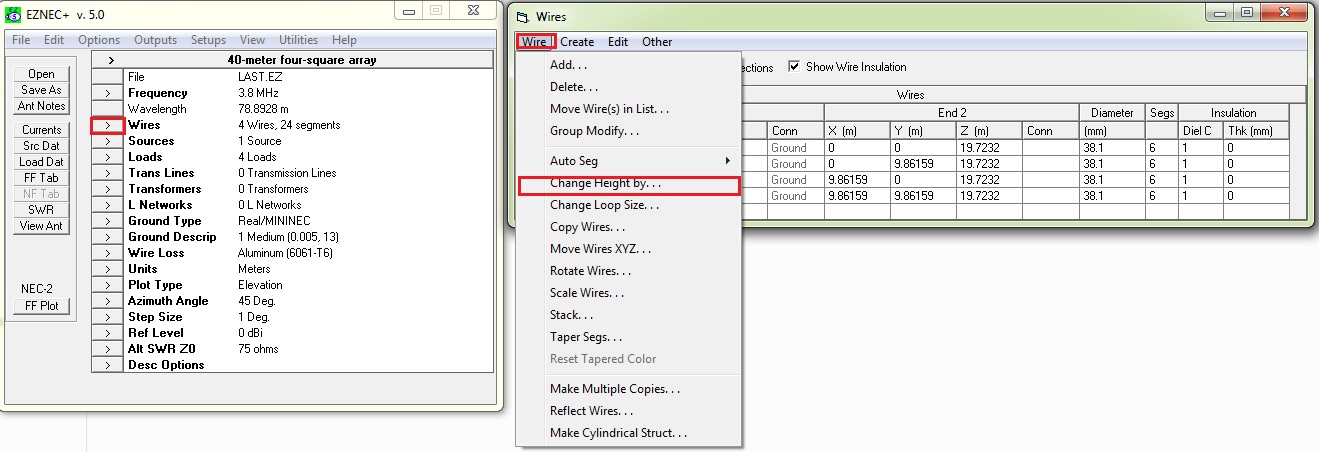

Это совсем просто.
В wires есть Изменить высоту.
Появится окно в котором указаны начальный и конечный элементы всей антенны. К примеру там указаны с 1 по 150-й элементы. Это вся антенна. Самая нижняя строка - кол-во метров, на которое нужно поднять антенну. Например вводите 100 м и все элементы будут перемещены на высоты 100 м. Если ввести -10 м, все элемента снизят высоты на 10 м. Это чтобы отрегулировать высоту.
Если же нужно поднять не все элементы, а только их часть, к примеру 5 го по 120-й элемент, то только эти элементы поднимутся, остальные на месте.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться512021-12-20 11:50:09
Там же есть и Авто сегментация. Рекомендуется выбирать минимальную.
В том меню можно много чего сделать:
Смещать антенн вперед, назад, вбок, вверх
вращать антенну
копировать все провода
сделать стэк из 2 и более антенн, каждый стек будет копией начальной антенны
сделать цилиндрическую структуру, скажем 10 вертикалов по кругу
и т.д.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться522021-12-20 12:01:52
- Пользователь
- Сообщений: 851
Ага , сделал.
В общем я сделал файл своей антенны в ММАНА и перенёс все размеры в EZNEC и получил просто ужас.
Перепроверил все размеры , один в один.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться532021-12-20 12:03:29
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
Там же есть и Авто сегментация. Рекомендуется выбирать минимальную.
Это уже сложно пока .
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться542021-12-20 12:04:21
Евгений написал(а):
В общем я сделал файл своей антенны в ММАНА и перенёс все размеры в EZNEC и получил просто ужас.
Явно что -то не то, где-то ошибка. Я проверял не одну антенну, результаты очень близки с ММАНА, хотя разница есть.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться552021-12-20 12:05:41
Сбрось файл езнек мне на емайл.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться562021-12-20 12:12:20
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
Сбрось файл езнек мне на емайл.
ок
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться572021-12-20 12:13:38
Оба файла и ММАНА тоже
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться582021-12-20 12:19:09
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
Оба файла и ММАНА тоже
скинул
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться592021-12-20 12:20:10
Буду анализировать, сообщу о результатах.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться602021-12-20 12:47:22
Ошибки нашел сходу, сбросил тебе новый файл езнек.
