Работа с EZNEC

Сообщений 61 страница 90 из 161

61

Alex_VE3KF написал(а):

Ошибки нашел сходу, сбросил тебе новый файл езнек.

Бегло посмотрел , исправлений не увидел.

Подпись автора

RN7T ex UA6GV, RA6FOA

62

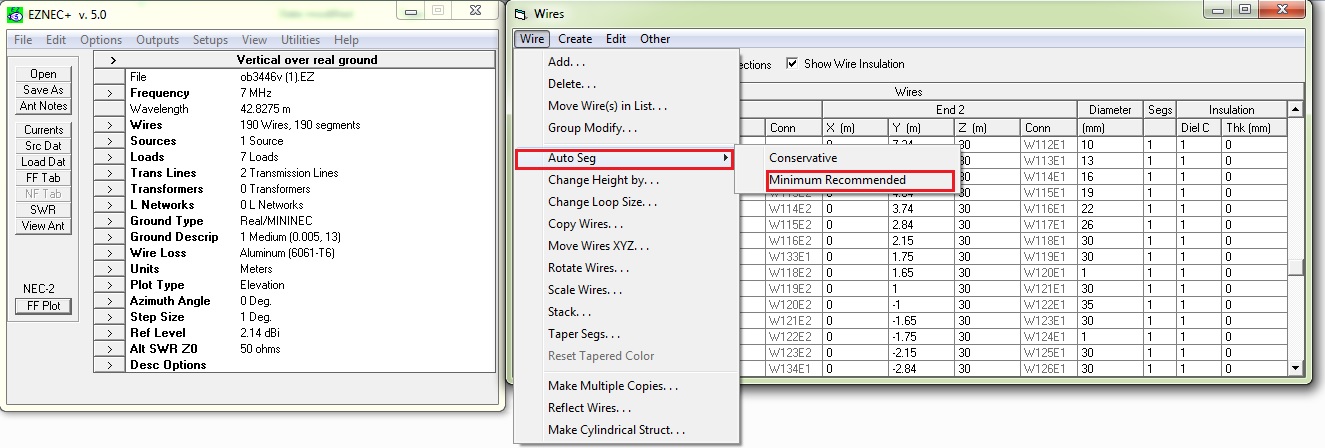

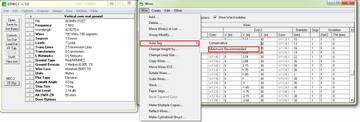

Вот что надо сделать
http://forumupload.ru/uploads/000e/73/7c/2/t846606.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

63

Alex_VE3KF написал(а):

Вот что надо сделать

Это из за сегментации так всё развалилось. Сложно.
Теперь буду пытаться привести антенну к хорошим параметрам. Я так понимаю в езнек нету оптимизации . Только ручками двигать каждый элемент.
В ММАНА при этих данных хорошее КСВ.

Отредактировано Евгений (2021-12-20 13:05:05)

Подпись автора

RN7T ex UA6GV, RA6FOA

64

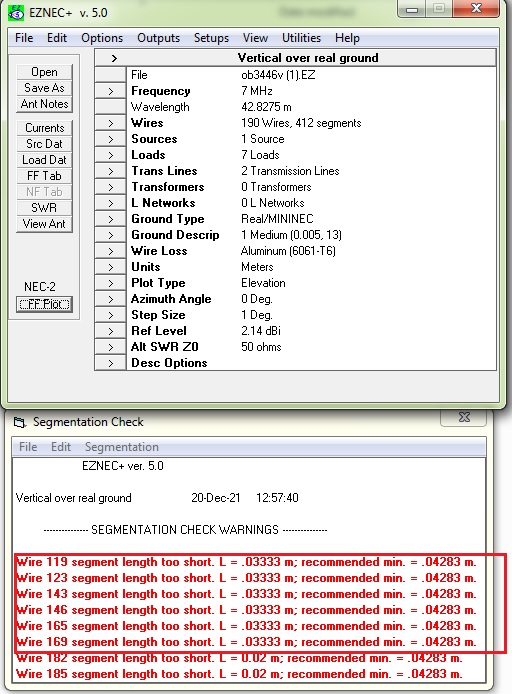

Смотри сколько проводов со 119 по 169 слишком короткие, потому что в твоем файле они имею сегментацию 3, поэтому каждый из них можно найти и вручную вместо сегментов 3 ввести 1 и так со всеми проводами, кроме двух последних, которые слишком короткие, но у них и так по 1 сегменту и меньше никак нельзя.
Можно всю эту процедуру сделать как я уже показал, через Автосегментацию - минимум рекомендованых. Результат будет тот же самый.
http://forumupload.ru/uploads/000e/73/7c/2/t293044.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

65

Евгений написал(а):

Это из за сегментации так всё развалилось. Сложно.
Теперь буду пытаться привести антенну к хорошим параметрам. Я так понимаю в езнек нету оптимизации . Только ручками двигать каждый элемент.

Именно ДН плохая, из за того, что ты не применил Автосегментацию по минимуму, как и рекомендовано. И тогда все получается близко к ММАНА.
В езнек нет автооптимизации, поэтому только вручную надо двигать.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

66

Alex_VE3KF написал(а):

Именно ДН плохая, из за того, что ты не применил Автосегментацию по минимуму, как и рекомендовано. И тогда все получается близко к ММАНА.
В езнек нет автооптимизации, поэтому только вручную надо двигать.

Я понял, спасибо. Теперь по играюсь. Может получится.  Потом покажу результат. Если таковой будет.

Подпись автора

RN7T ex UA6GV, RA6FOA

67

Рекомендую записывать в тетрадь методы работы с езнек, чтобы не забывалось.  :writing:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

68

Alex_VE3KF написал(а):

Рекомендую записывать в тетрадь методы работы с езнек, чтобы не забывалось.

Это точно.

Подпись автора

RN7T ex UA6GV, RA6FOA

69

Попробуй укоротить элементы 111 и 131 с 8,1 до 7,9 м. Сразу улучшается подавление заднего лепестка.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

70

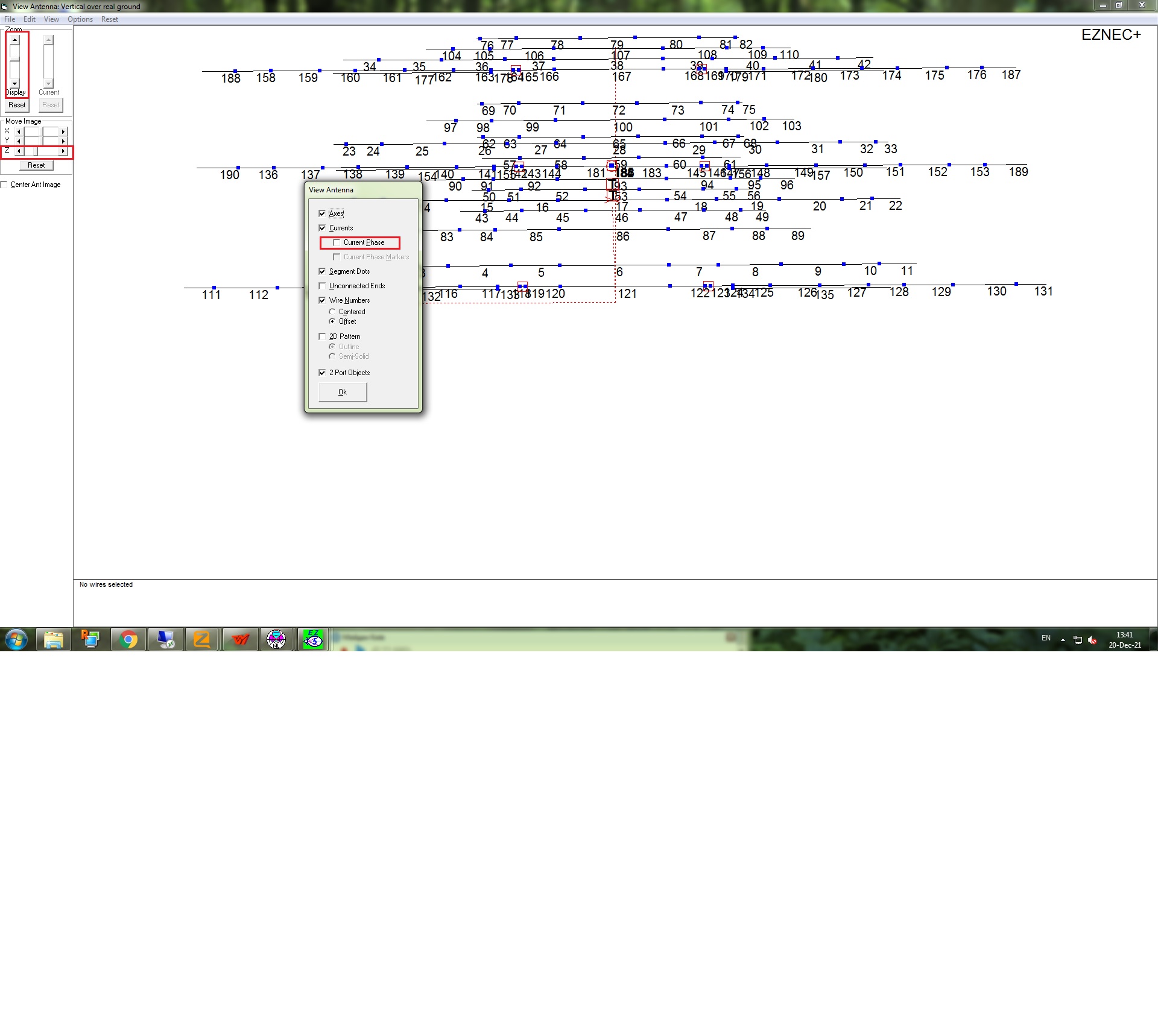

Смотри, что еще можно для удобства сделать.
Подними усиление Display
Смести влево Z чтобы высоту антенна снизить с 30 м до нуля.
И во View antenna отключи убери currents(токи элементов)
И теперь ты можешь вращать проект как угодно.
http://forumupload.ru/uploads/000e/73/7c/2/t247623.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

71

И еще укороти директор для 7 Мс, элементы 187 и 188 с 7,46 до 7,4 м. Сразу задний лепесток почти пропал.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

72

Alex_VE3KF написал(а):

Смотри, что еще можно для удобства сделать.

Этим я пользуюсь.

Alex_VE3KF написал(а):

И еще укороти директор для 7 Мс

Это тоже вчера сделал.
Спасибо.

Подпись автора

RN7T ex UA6GV, RA6FOA

73

Иванович, а как лишний провод убрать? по разному пробовал , ругается.

Подпись автора

RN7T ex UA6GV, RA6FOA

74

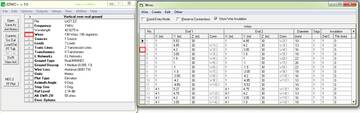

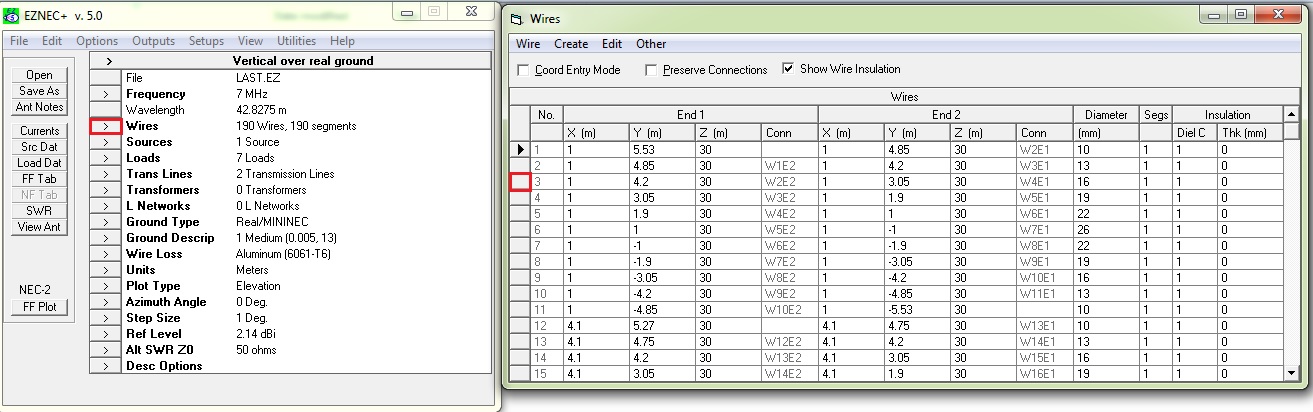

Убрать ненужный провод - Wires - курсор наводишь на нужный провод в самой крайней левой колонке и левый клик. Вся строка с нужным проводом выделиться синим цветом. Жмем клавишу Delete на клаве либо сверху в меню Wire  и выбираем там Delete. Всё.
http://forumupload.ru/uploads/000e/73/7c/2/t355132.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

75

Alex_VE3KF написал(а):

Жмем клавишу Delete на клаве либо сверху в меню Wire  и выбираем там Delete. Всё.

Понял. Я то выделяю, но не знал что надо кнопкой delete пользоваться. И так . И так, ругается.
Спасибо.

Подпись автора

RN7T ex UA6GV, RA6FOA

76

Евгений написал(а):

Я то выделяю, но не знал что надо кнопкой delete пользоваться. И так . И так, ругается.

Конечно надо кнопкой, а иначе прога не знает, что делать с указанной строкой. Она лишь подсвечена, указана, а вот что дальше делать - неизвестно.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

77

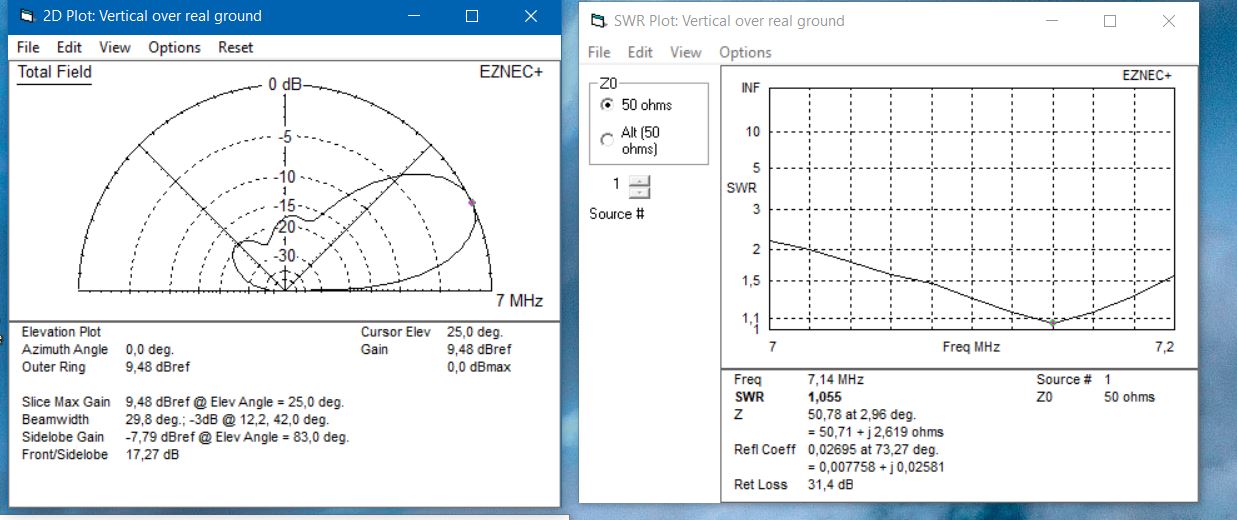

Иванович, подскажите где на снимке подавление? усиление .
http://forumupload.ru/uploads/000e/73/7c/21/t534201.jpg

Подпись автора

RN7T ex UA6GV, RA6FOA

78

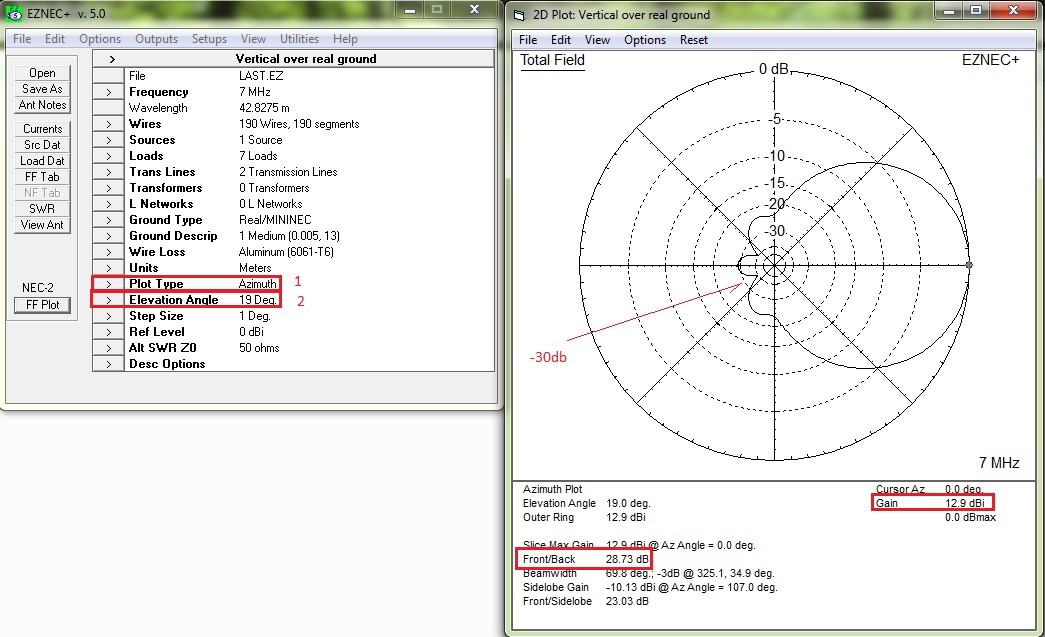

Чтобы увидеть F/B надо сначала выполнить шаги 1 и 2. На втором шаге надо задать угол к примеру угол излучения антенны в вертикальной плоскости. На твоем скрине это 25 градусов.
Запуск и появится ДН в азимутальной плоскости, где ты и увидишь данные по усилению Gain и все другое.
Визуально там видны концентрические окружности с разным затуханием от 0 дб и до -50 дб. Лепесток в частности чуть не доходит до -30 дб. Значит прога верно указывает на -28,73 дб.

http://forumupload.ru/uploads/000e/73/7c/2/t756863.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

79

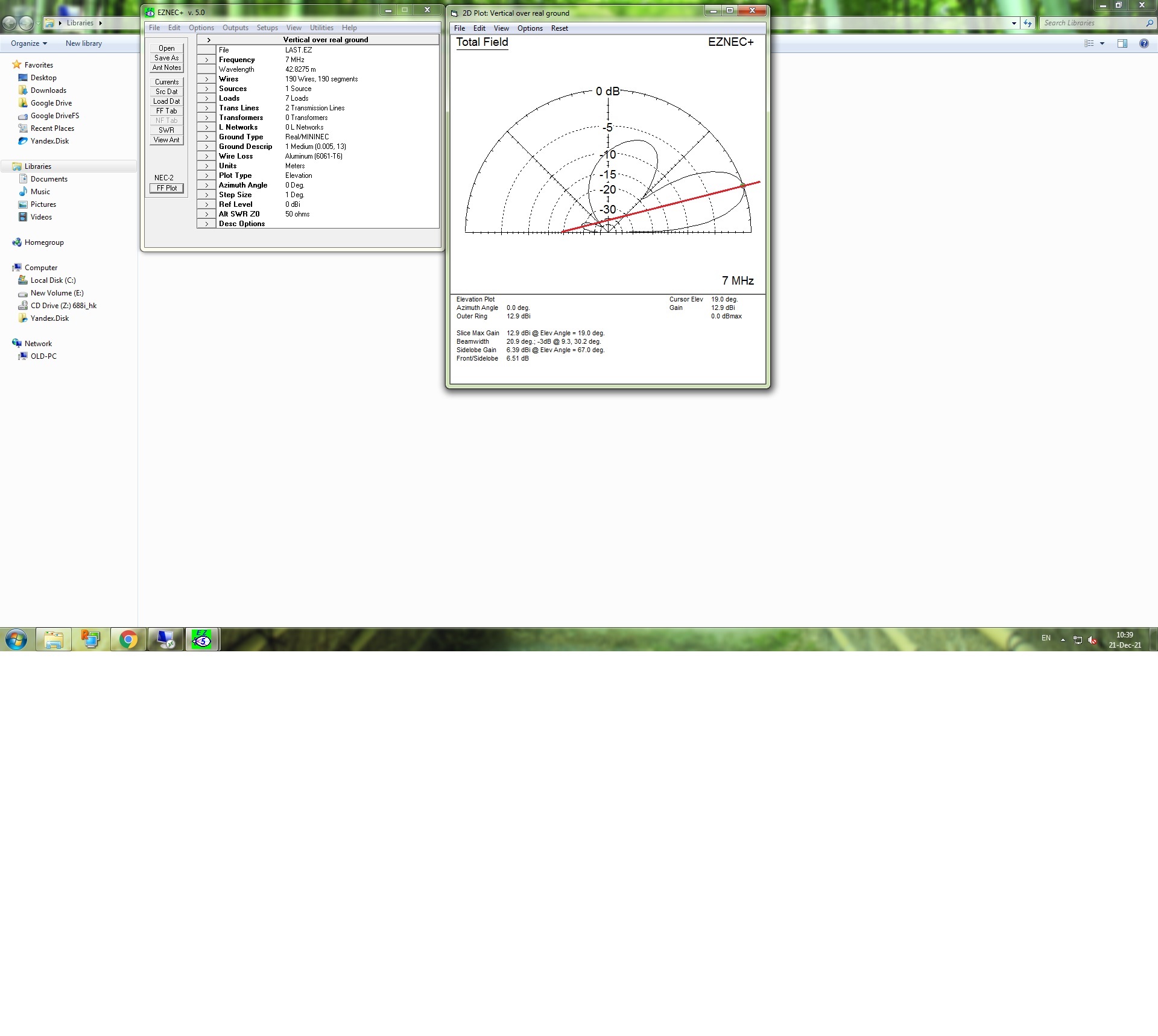

Вот другой способ. Здесь ввыбрана вертикальная плоскость ДН.
Угол излучения 19 град. Это означает, что если мы теперь выбрали азимутальную плоскость, то нам прога покажет ДН, которую рассекает красная линия. Все что выше линии отбрасывается и мы видим только срез.
Теперь понятно, что если выбрать угол для азимут . ДН не 25 или 19, а к примеру 60 град, то мы увидим в азимут. плоскости совсем другой формы ДН.
На ДН в вертик. плоскости, хорошо видны те же концентрические круги и видно, что задний лепесток у нас выходит за пределы -30 дб.
http://forumupload.ru/uploads/000e/73/7c/2/t887568.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

80

Alex_VE3KF написал(а):

Чтобы увидеть F/B надо сначала выполнить шаги 1 и 2.

Вот тут мне надо не раз прочитать , попробовать на своём файле это проделать и понять всю суть.
Спасибо.

Подпись автора

RN7T ex UA6GV, RA6FOA

81

Все просто там. Можно увидеть визуально, примерно подавление, выбрав вертикальную ДН в Plot type - Elevation. ДН будет показана вид сбоку, со стороны и по кругам можно оценить примерно уровень заднего лепестка.
А можно выбрать в той же Plot Type - Azimuth и задав угол в Azimuth Algle по максимуму угла излучения, который ты видел при виде сбоку. Тогда прога покажет ДН в азимутальной плоскости, вид сверху на твою ДН. И вот там ты можешь уже точно, до второй запятой увидеть подавление заднего лепестка, усиление. Как правило такая точность на практике не нужна. Достаточно и визуально оценить по концентрическим кругам.  :flag:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

82

Alex_VE3KF написал(а):

Все просто там.

Конечно не всё так просто. Многое приходится делать интуитивно. Сегодня целый день убил на файл.
Результат мне кажется средний. Только 28 мгц. мне совсем не нравится. Полоса и КСВ совсем не то что надо.
На почту сбросил файл. Может на досуге посмотрите мои творения.

Подпись автора

RN7T ex UA6GV, RA6FOA

83

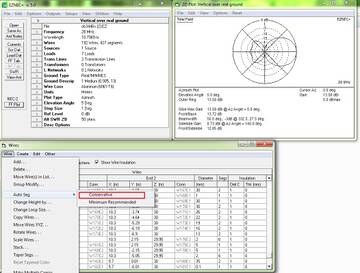

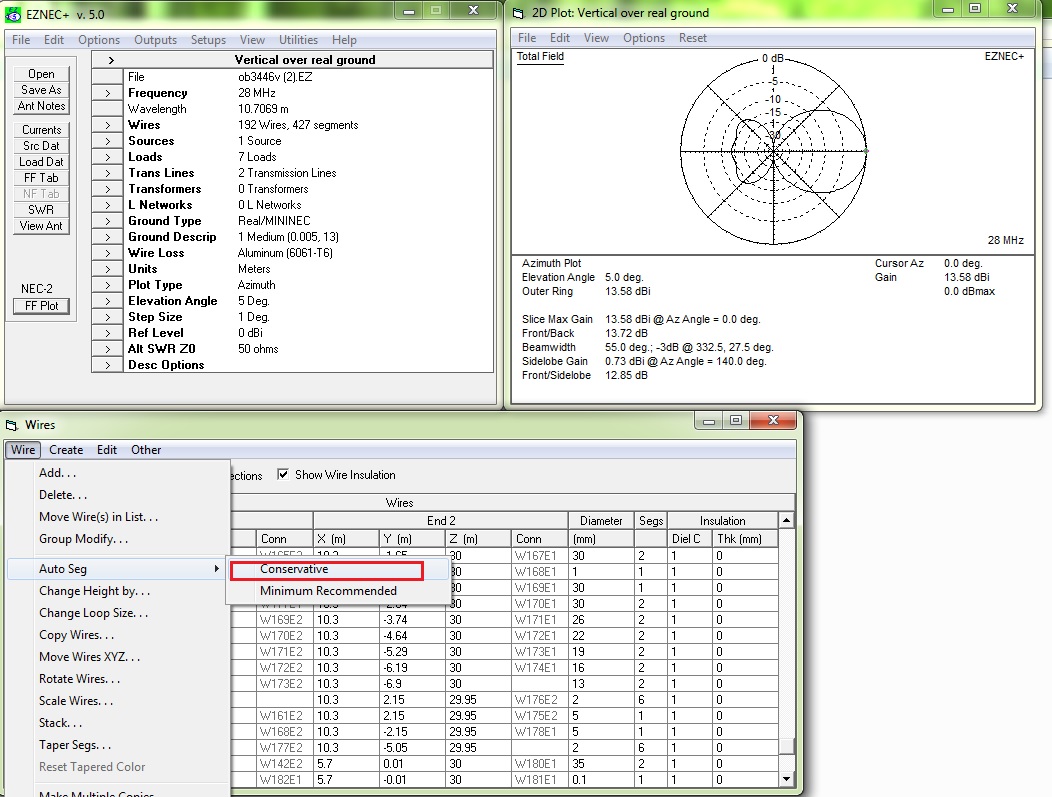

Хотя, я включил консервативный вариант сегментации и ДН стала нормального вида. ОК, можно моделировать и с консервативной. Судя по виду ДН все нормально с элементами. Надо лишь регулировать длину рефлектора, и первых 1-2-3 директоров, они самые чувствительные в ДН.
http://forumupload.ru/uploads/000e/73/7c/2/t958460.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

84

Тут что-то не то с 28.
Не пойму, как у тебя запитан вибратор 28 Мс? Какие то 2 кабеля по 50 см. А источник возбуждения в проводе 180.  :dontknow:
Запитан только 180 -й провод, этот элемент для 7 Мс.
Разобрался. У тебя принципиальная ошибка - антенны для 14-21 и 28 вообще не запитаны, у них нет источника возбуждения(source)
Антенна AD 3446, читаю описание:
Вибраторы на ВЧ диапазоны соединены жесткой линией питания из труб. Питание ВЧ ячейки - один 50-омный коаксиальный кабель, а второй кабель отдельно для питания 7 Мс.

Я вижу, элементы 14-21 и 28 соединены кабелем 50 Ом, кстати, ты не указал, что кабели имеют укорочение VF=0.66 это К укорочения кабеля.
Это ладно, но эту линию 50 Ом, должен питать отдельный источник, конкретно для 14- 21 и 28 Мс. А у тебя только один источник для 7 Мс. Это принципиальная ошибка. Любую антенну необходимо запитать.  ;)  И только после этого можно её оптимизировать. Я нашел, что все лучше линия 100 Ом, а не 50. Это 2 кабеля по 50 Ом, оплетки вместе, а жилами раздельно питаем элементы. Получается линия 100 Ом.

Я тебе выслал исправленный файл. Вот его уже можно оптимизировать  ;)

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

85

Alex_VE3KF написал(а):

Запитан только 180 -й провод, этот элемент для 7 Мс.

Спасибо Иванович за помощь.
Тут верно, для 7 мГц.  запитка в провод 180 отдельным кабелем.
А 14-21-28 мГц. запитаны другим кабелем .  То есть , к антенне подключено два кабеля LMR600  с Ку=0,66
Вибраторы 14-21-28 мГц. соединены линией питания из двух профильных труб 20х20мм. и с зазором между стенками 10мм.
Это так сделано физически в антенне. Питание подано на вибратор 28мГц.

Alex_VE3KF написал(а):

Я вижу, элементы 14-21 и 28 соединены кабелем 50 Ом, кстати, ты не указал, что кабели имеют укорочение VF=0.66 это К укорочения кабеля.

Нету там кабеля .

Alex_VE3KF написал(а):

Это ладно, но эту линию 50 Ом, должен питать отдельный источник, конкретно для 14- 21 и 28 Мс.

Верно.

Alex_VE3KF написал(а):

Я нашел, что все лучше линия 100 Ом, а не 50. Это 2 кабеля по 50 Ом, оплетки вместе, а жилами раздельно питаем элементы. Получается линия 100 Ом.

Нету в антенне этих линий из кабеля.
http://forumupload.ru/uploads/000e/73/7c/21/t995301.jpg

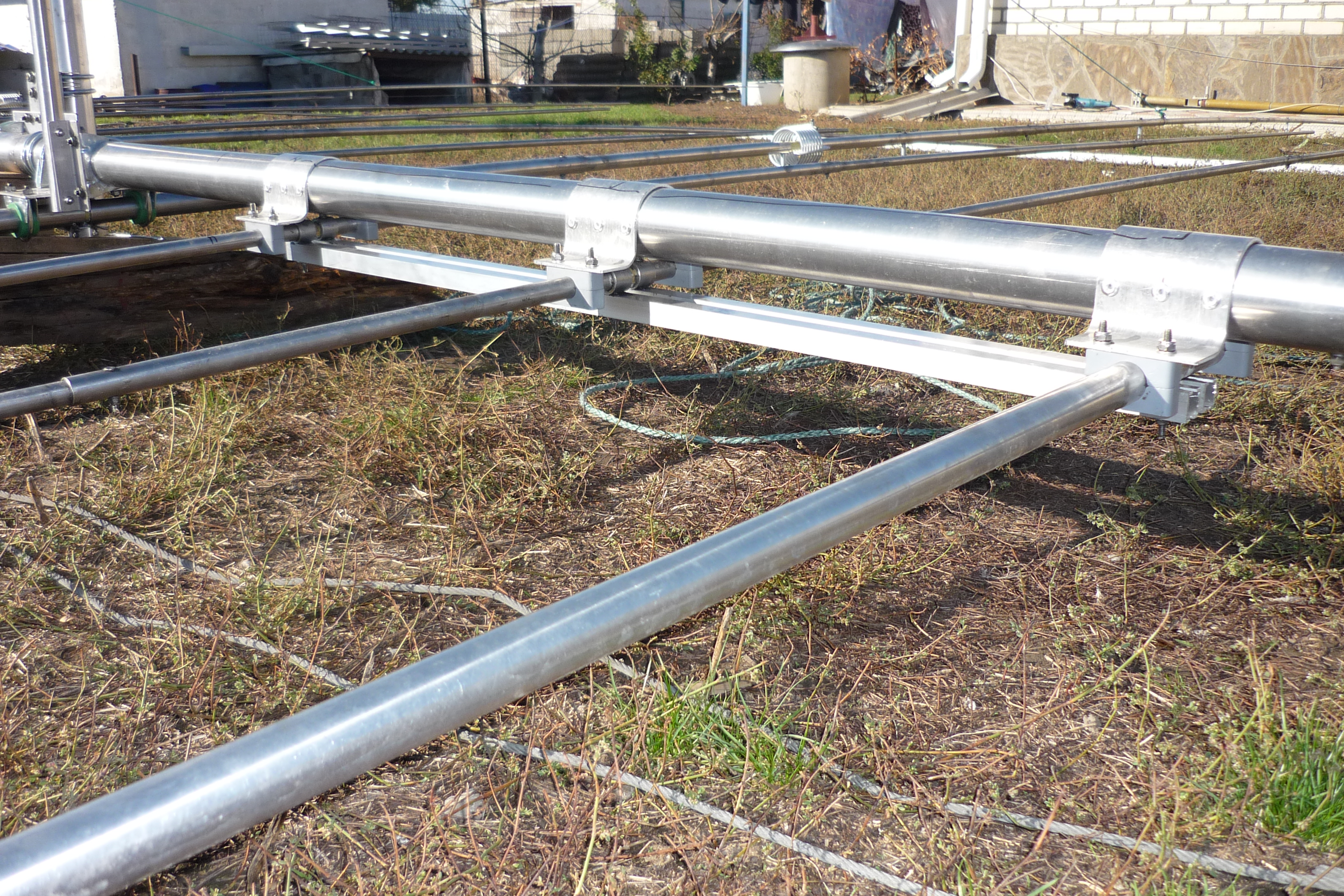

Вот так эта линия выглядит.

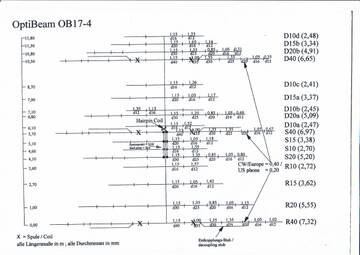

А вот так она выглядит в ПДФ. В оригинале она запитана одним кабелем . Все 4 диапазона. А у меня Двумя кабелями . Нет у меня линии питания от S15 до S40
http://forumupload.ru/uploads/000e/73/7c/21/t945009.jpg

Отредактировано Евгений (2021-12-23 06:26:11)

Подпись автора

RN7T ex UA6GV, RA6FOA

86

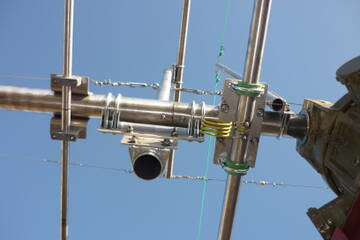

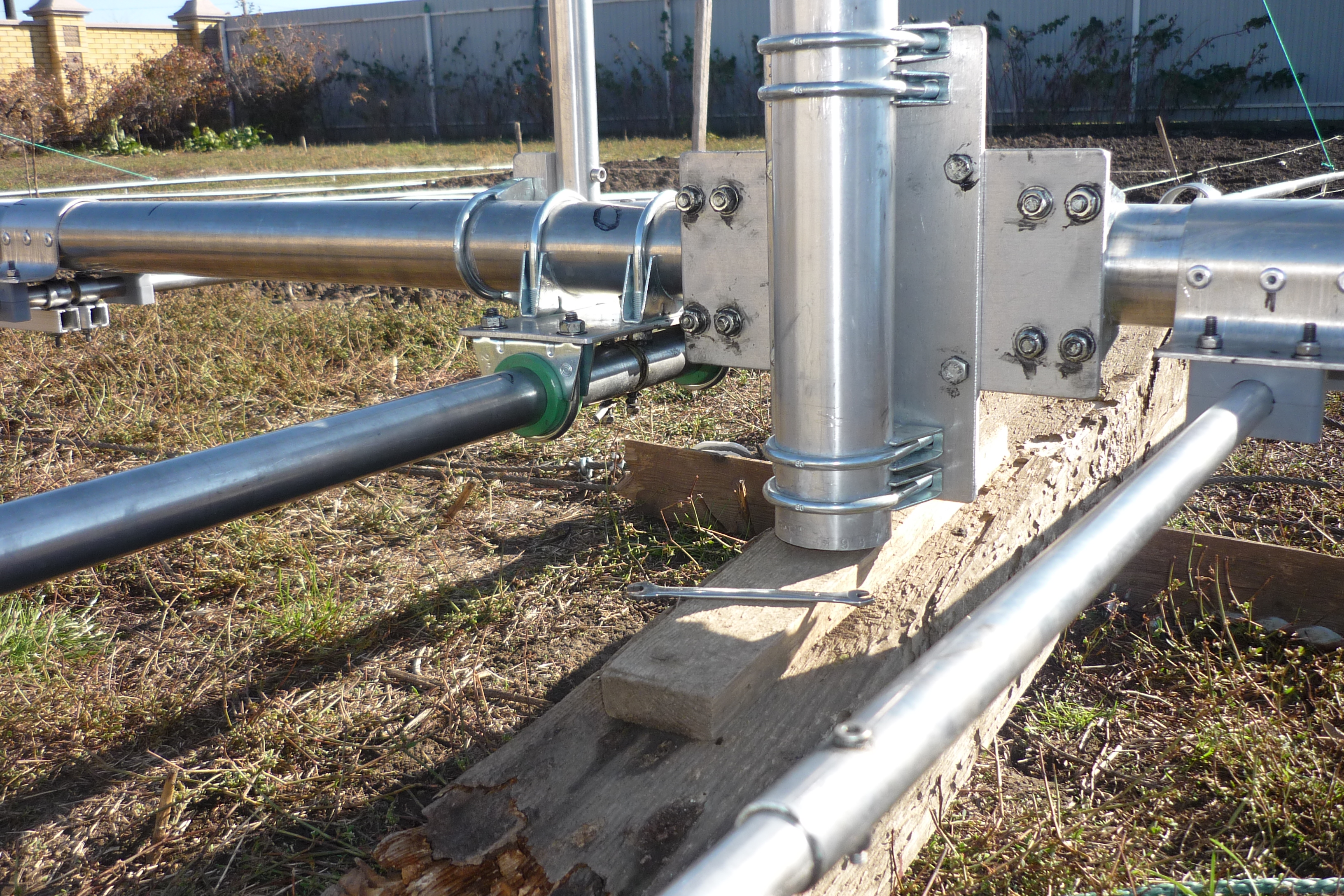

Вот тут видно вибратор на 7мГц. снизу клеммы под кабель. А вдали видны две линии питания для 14-21-28 мГц.  их торцы.
http://forumupload.ru/uploads/000e/73/7c/21/t645106.jpg
http://forumupload.ru/uploads/000e/73/7c/21/t883189.jpg

При увеличении прекрасно видно.

Отредактировано Евгений (2021-12-23 06:33:37)

Подпись автора

RN7T ex UA6GV, RA6FOA

87

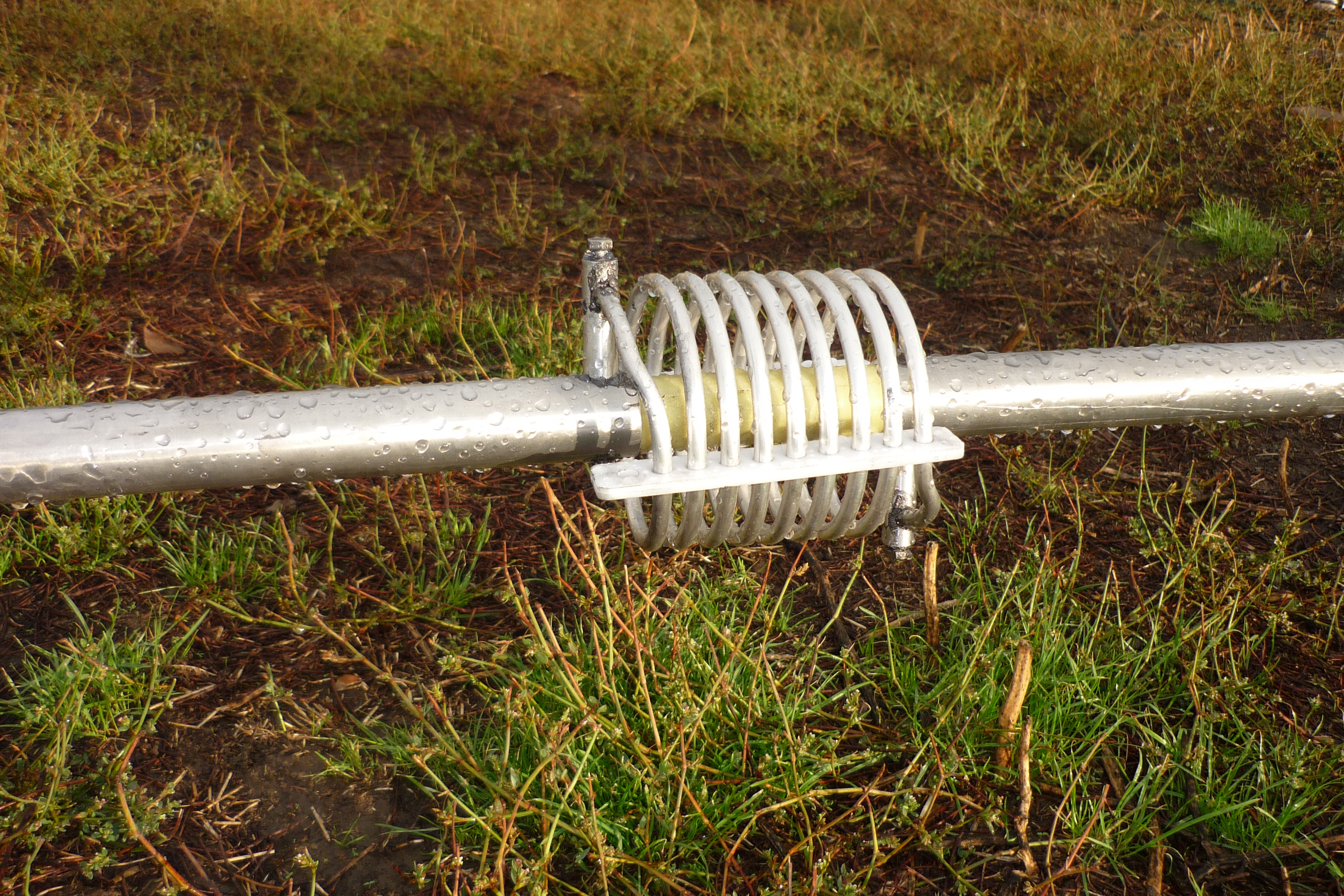

Ну а это катушка Для 7 мГц. Их 6 шт.  Для трёх элементов.
http://forumupload.ru/uploads/000e/73/7c/21/t407921.jpg

Подпись автора

RN7T ex UA6GV, RA6FOA

88

Евгений написал(а):

Вибраторы 14-21-28 мГц. соединены линией питания из двух профильных труб 20х20мм. и с зазором между стенками 10мм.

Эта линия с такими размерами имеет волновое сопротивление больше 100 Ом. Поэтому и Trans Lines(трансмисионные линии или линии передачи) следует указывать меньше Ом. И т.к. она воздушная, то и VF там же указывать 1.

Евгений написал(а):

В оригинале она запитана одним кабелем . Все 4 диапазона. А у меня Двумя кабелями . Нет у меня линии питания от S15 до S40

А в описании написано, что питание подается двумя раздельными кабелями, для 7 и 14-21-28 Мс.
Если у тебя один кабель для всех диапазонов, согласно pdf файлу, то ты не нарисовал еще линию, длиной 0,6 м между элементами 180 и 93. Почему? Это огромная разница.
Я добавил линию, теперь КСВ на 29,1 Мс получился 1,5 и причем рез. частота не сдвигается. Слишком высоко резонанс.
Волновое для твоей линии будет 132 Ом.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

89

Alex_VE3KF написал(а):

Если у тебя один кабель для всех диапазонов, согласно pdf файлу, то ты не нарисовал еще линию, длиной 0,6 м между элементами 180 и 93. Почему? Это огромная разница

73!

У меня нет этой линии. Антенна самоделка.
А в pdf  это оригинал. Там и диаметры труб отличаются , и в элементах у меня больше трубок.

Alex_VE3KF написал(а):

А в описании написано, что питание подается двумя раздельными кабелями, для 7 и 14-21-28 Мс.

Так и есть.

Подпись автора

RN7T ex UA6GV, RA6FOA

90

Alex_VE3KF написал(а):

Я добавил линию, теперь КСВ на 29,1 Мс получился 1,5

НЕт у меня этой линии.

Подпись автора

RN7T ex UA6GV, RA6FOA
