Двое суток занимался с файлом . Результат уже есть. Очень сложная антенна.
Отредактировано Евгений (2021-12-26 10:32:53)
- Подпись автора
RN7T ex UA6GV, RA6FOA
Работа с EZNEC
Сообщений 121 страница 150 из 161
Поделиться1212021-12-26 10:29:56
- Пользователь
- Сообщений: 851
Поделиться1222021-12-26 11:34:33
Евгений написал(а):
Двое суток занимался с файлом . Результат уже есть. Очень сложная антенна.
Вот и хорошо. Если долго мучаться, то что-нибудь получится.
Зато хоть Езнек освоил.
Просмотрел твой файл. Что могу сказать?
В целом приемлемые параметры по всем 4 диапазонам. Но есть пара замечаний:
1. Резонанс на диапазоне 21 Мс находится на 20,9 Мс, что конечно ниже желаемых 21,15-21,2 Мс.
2. Резонанс на диапазоне 14 Мс, находится на 14,1 Мс, что слегка ниже, хорошо бы сместить все же на 14,2 Мс.
А так все хорошо получилось.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1232021-12-26 11:47:03
А в целом нормально.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1242021-12-26 11:49:58
А ты двигал элементы по траверсе?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1252021-12-26 12:14:48
Элемент(ы) можно передвигать, изменяя сразу всего его координаты. Это Group modify(групповая модификация)
1.Для этого, определяешь, например какие элементы содержит рефлектор 14 Мс. У тебя это элементы с 83 по 89.
2. Жмешь Wires - Wire - Group modify. Вся группа проводов 83-89 выделится синим цветом. Левый клик по стобцу Х(координаты по оси Х). Правы клик и выбираешь Change Coord by. Появится окно, в котором вводишь вручную 0,2 и весь элемент подвинется по оси Х на 0,2 м дальше от оси Z или если -0,2 м то подвинется ближе на 0,2 м.
Чтобы убрать Grroup modify следует начать с пункта 2 и еще раз кликнуть Group modify.
В Wires лучше отметить Preserve Connections. В этом случае все соединения останутся, если изменяешь координаты одного элемента, то все другие соединения тянутся за элементом. В частности, если у тебя линия задана длиной 0,5 м, а ты изменил дистанцию на 0,6 м, то и линия автоматом изменится до 0,6 м.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1262021-12-27 02:35:45
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
А ты двигал элементы по траверсе?
Нет, Иванович, не двигал. Этого и не требуется. Потому как антенна собрана. И как то работает.
Alex_VE3KF написал(а):
1. Резонанс на диапазоне 21 Мс находится на 20,9 Мс, что конечно ниже желаемых 21,15-21,2 Мс.
2. Резонанс на диапазоне 14 Мс, находится на 14,1 Мс, что слегка ниже, хорошо бы сместить все же на 14,2 Мс.
Ну да, так и есть. Я написал выше что за них я ещё не брался. Так как надо вылизать 7 Мгц. Потому что от него зависят верхние диапазоны. Заметил особенно 21 МГц.
Иванович, не получается у меня отключить токи в антенне. Жму View ANT В этом окне жму view у меня нет такого окна как у Вас. Что бы отключить токи.
Нашёл где они отключаются.!!
Отредактировано Евгений (2021-12-27 02:42:47)
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться1272021-12-27 07:41:56
- Пользователь
- Сообщений: 851

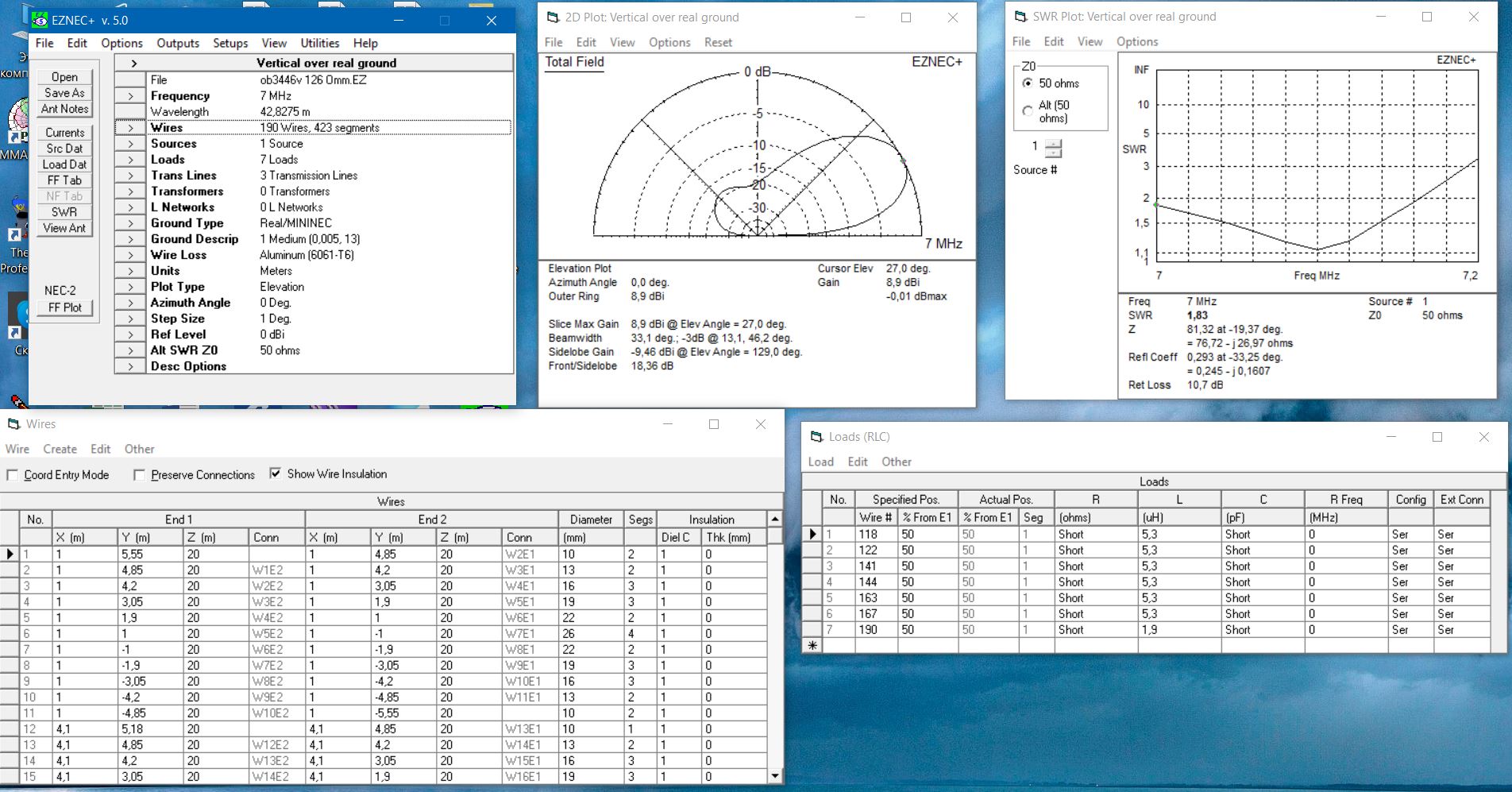

Сегодня еще по работал с антенной. Пока отдохну, а то мозг взорвётся
Не знаю, но параметров как в оригинале не получил.
Я скину Вам Файлик по смотреть.

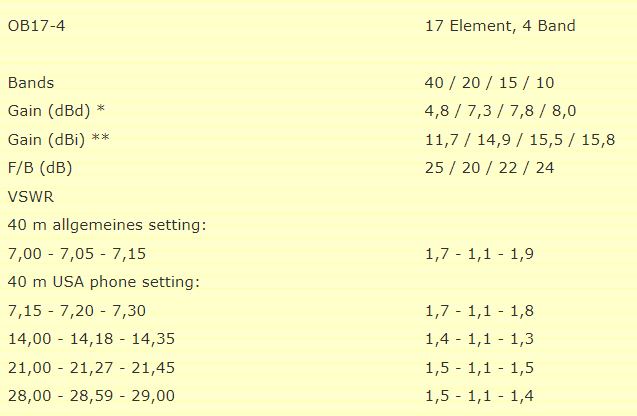

Частоту надо прописывать 7100 14,180 21,27 28,59 Тогда диаграмма будет соответствовать расчёту.
А я думал что там просто надо было указать частоту , скажем 14 мгц. А оказалось что какую частоту указал , на той частоте и будет график с параметрами.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться1282021-12-27 09:13:43
Евгений написал(а):
А я думал что там просто надо было указать частоту , скажем 14 мгц. А оказалось что какую частоту указал , на той частоте и будет график с параметрами.
Конечно, частоту надо указывать точно, так же как и в ММАМА.
Евгений написал(а):
Не знаю, но параметров как в оригинале не получил.
Эти параметры всегда лучше, потому что они завышены для привлекательности.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1292021-12-27 10:41:45
Выслал тебе файл антенны. Резонанс на 21 стал немного выше.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1302021-12-27 11:01:42
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
Выслал тебе файл антенны
Спасибо. Изучаю.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться1312021-12-27 11:27:14
Я слегка изменил длину 152 и 155 элементы. Сильная связь 7 Мс на 21.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1322022-01-01 06:02:07
- Пользователь
- Сообщений: 851
Добрый день.
Иванович, подскажите, как переименовать файл, и как начинать новый файл?
Спасибо.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться1332022-01-01 12:08:52
Добрый день
Чтобы переименовать файл, надо нажать кнопку Open , откроется весь список файлов моделей. Там выбираете нужный файл, кликаете по нему раздельно 2 раза, подсвечивается его имя, вручную даете нужное свое имя и кликаешь на пустом месте. Все, файл будет с другим именем.
Чтобы сделать новый файл, надо открыть любой файл, например Dipole1 и затем снести в нем все провода Wires. Далее можно вводить новые провода и все прочее, а финально сохранить свой файл Save as.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1342022-01-02 02:04:58
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
кликаете по нему раздельно 2 раза, подсвечивается его имя, вручную даете нужное свое имя и кликаешь на пустом месте. Все, файл будет с другим именем.
У меня так не переименовался. Разобрался , ПКМ , переименовать.
Alex_VE3KF написал(а):
Чтобы сделать новый файл, надо открыть любой файл, например Dipole1 и затем снести в нем все провода Wires.
Как то не гуманно, я думал как в ММАНА. Ну можно и так.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться1352022-01-02 09:28:09
Евгений написал(а):
ПКМ , переименовать
Можно и так.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1362022-01-02 10:14:17
- Пользователь
- Сообщений: 851
Иванович, у Леваллена Eznec v6 вышел. теперь бесплатный.
Установил. Работает.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться1372022-01-02 10:41:44
- Пользователь
- Сообщений: 851

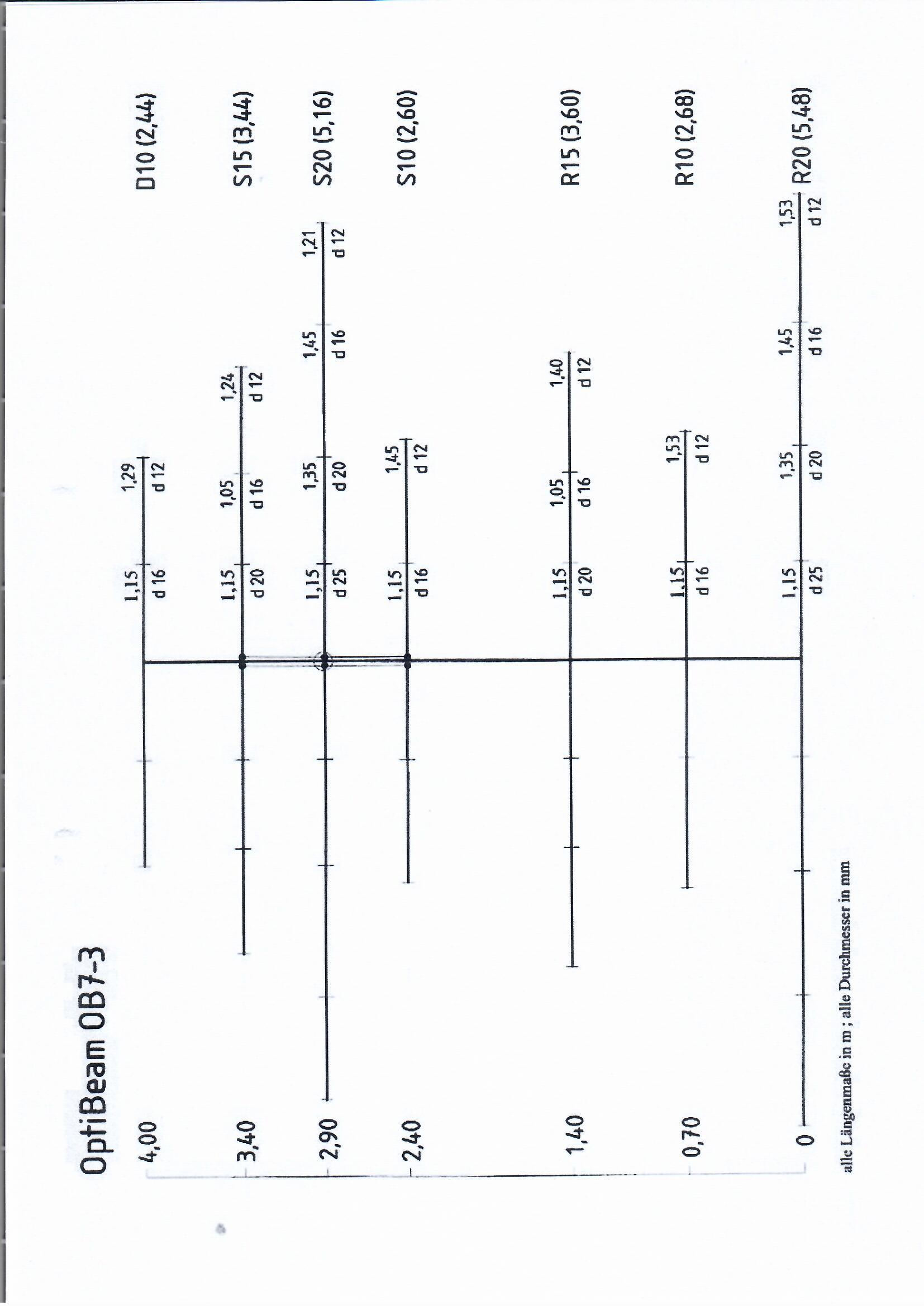

В шестой версии по быстрому нарисовал Яги 223 по оригинальным размерам. Так себе получились параметры.
Почему то азимут и элевация показывают в одной плоскасти.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться1382022-01-02 11:40:23
Евгений написал(а):
Иванович, у Леваллена Eznec v6 вышел. теперь бесплатный.
Установил. Работает.
Не знал этого, спасибо за инфу. Посмотрю.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1392022-01-02 11:45:21
Леволлен планирует вскоре представить EZNEC Pro / 2 + v. 7.0, это следующая версия. Надо будет следить. Еще бы внедрить автооптимизатор антенн и цены бы ему не было.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1402022-01-02 11:57:06
Скачал. Ты знаешь, это практически версия 5, которая была платная, 100 долл. Теперь она бесплатная.
А вот версия 7 будет таки платной, она почти такая же, но там более наворочено для профи. Для нас же вполне устраивает версия 6.
Неудобство лишь в том, что нет описания на русском и интерфейс на англ.
Может как соберусь, запишу ролик на ютубе с описанием работы EZNEC
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1412022-01-02 12:50:09
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
Скачал. Ты знаешь, это практически версия 5, которая была платная, 100 долл. Теперь она бесплатная.
Это очень хорошо. И так наше хобби дорогое. Ну а 7 версия может тоже в скором будущем станет бесплатной. Не думаю что пользователей этой программы очень много.
Я пересмотрел форум на QRZ.COM там есть обсуждения, откуда и узнал что теперь она бесплатная, но там нет ни одного файла , хоть какой нибудь антенны.
И конечно же жаль , что интерфейс только английский. ММАНА как то больше в ходу.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться1422022-01-02 12:55:49
- Пользователь
- Сообщений: 851
Я набросал самую простую антенну , это 335
Ну параметры далеки от заявленных. Ошибки в геометрии я не допустил. Может надо какие то функции ещё включать.
Почему то не смог диаграмму переключить . Я на почту скину файлик , подскажите что не так с ним. Другие файлы переключаются.
Вот так она выглядит на рисунке .
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться1432022-01-02 13:40:05
Евгений написал(а):
Почему то не смог диаграмму переключить . Я на почту скину файлик , подскажите что не так с ним. Другие файлы переключаются.
Мне удалось переключить. Надо выбрать Plot Type - Eleveation, и угол Azimuth angle - 7. Тогда все должно получится. Почему именно с этим файлом так - я не знаю.
Но после этого, работает как и надо. Вид сбоку а угол 0 автоматом. И при азимутальном автоматом угол 7 сам устанавливается.
Обычно, если выбираешь Plot Type - Eleveation, то Azimuth angle указывать не требуется.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1442022-01-02 13:44:24
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
Надо выбрать Plot Type - Eleveation, и угол Azimuth angle - 7. Тогда все должно получится. Почему именно с эти файлом так - я не знаю.
Я так делал. Но без результата.
Нашёл. Тут надо переключить на реальную землю.
Отредактировано Евгений (2022-01-02 13:48:46)
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться1452022-01-02 13:56:16

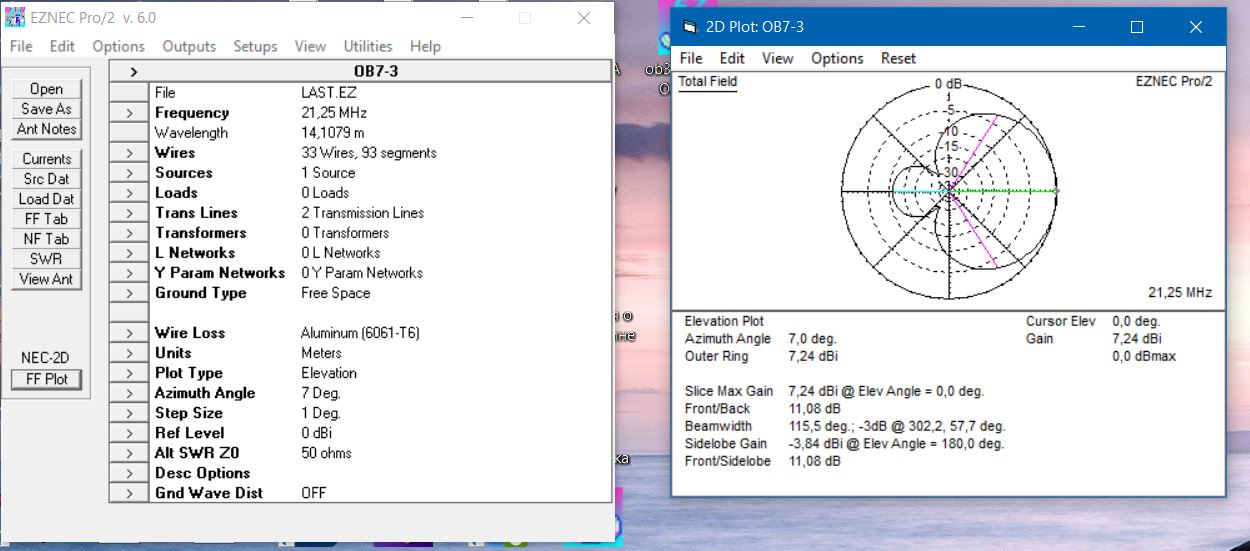

У тебя оба скрина выбран вид сбоку. Ты выбери вид сверху и угол задай 7. Увидишь азимут. ДН. Затем выбери вид сбоку и угол 7 тот же. Увидишь вид сбоку.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1462022-01-02 14:02:44
Пробуй еще перезапустить прогу.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1472022-01-02 14:03:03
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
У тебя оба скрина выбран вид сбоку.
Всё верно. Только на нижнем скриншоте я выбрал в таблице реальную землю. и график изменился. Угол я задал 7 гр.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться1482022-01-02 14:04:12
И Groud type выбери Real
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1492022-01-02 14:06:45

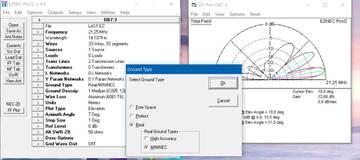

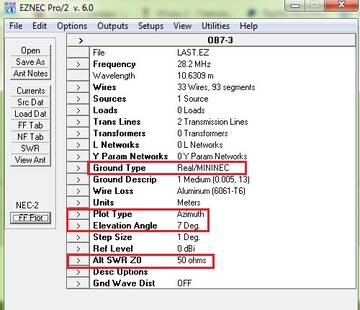

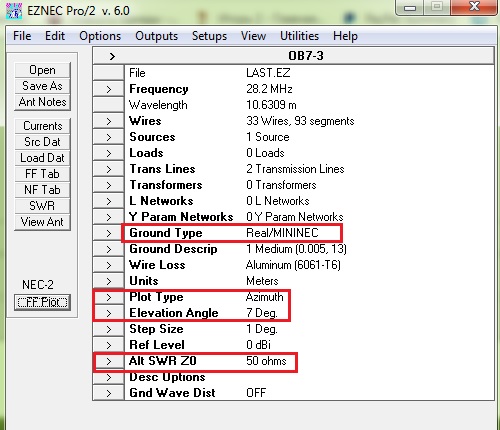

Такие установки
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1502022-01-02 14:12:30

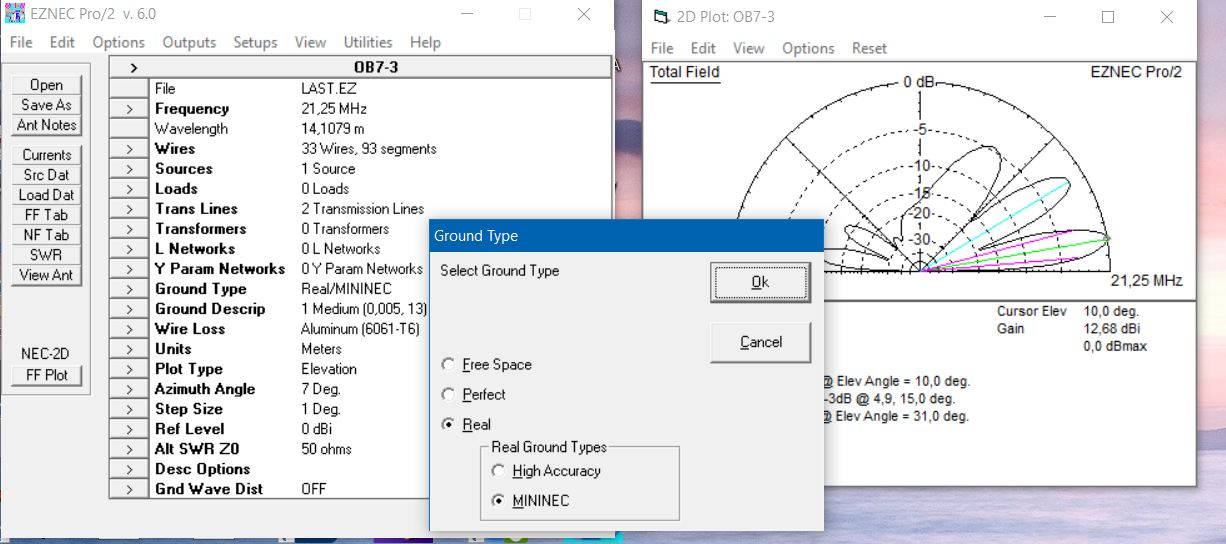

Я понял почему у тебя эта проблема. Ты выбрал Ground type - Free space. Модель в бесконечном пространстве, где не существует понятия азимутальная и вертикальная плоскости как и низ или верх. Там не существует земли, отражаться волнам не от чего, потому получается со всех сторон одинаковая ДН.
А ты в выбери реальную землю.
