Выслал тебе исправленный файл
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Работа с EZNEC
Сообщений 151 страница 161 из 161
Поделиться1512022-01-02 14:17:56
Поделиться1522022-01-02 14:32:07
Евгений написал(а):
ММАНА как то больше в ходу.
ММАНА тоже не умеет делать то, что может делать EZNEC. Например, ММАНА не может описывать реальные коаксиальные линии, что важно при построении модели активного питания элементов антенн.
Так же ММАНА не умеет работать с питанием антенны током. Езнек может работать как с током, так и с напряжением ну и т.д.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1532022-01-02 16:22:28
Ну что, получилось?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1542022-01-03 02:12:48
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
Ну что, получилось?
Я не пойму почему такое КСВ , не доверять размерам, оригиналу. Тоже странно.
Значит в EZNEC что то не так делаю? Тупик какой то.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться1552022-01-03 09:48:59
Евгений написал(а):
Я не пойму почему такое КСВ
Если ты о 7 эл. Яги, то все почти нормально с ней.
На 14 Мс КСВ 1,3
на 21 Мс КСВ 1,7 на рез. частоте 20,55, слишком низко резонанс.
На 28 Мс резонанс 28,2 и КСВ 1,52.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1562022-01-03 10:12:33
Проверил твою ОВ34.
Все нормально, КСВ в норме, резонанс тоже. Что не так?
На 7 Мс полоса пропускания узкая, но КСВ ровно на 7,1.
В нагрузках, в графе R лучше ввести сопротивление каждой катушки 2-3 Ом. Индуктивность указана, а сопротивление 0, поэтому получается, что добротность катушек бесконечная, а это некорректно, так не бывает. А если увеличить сопротивление еще больше, то полоса еще больше расширится. Нагруженная добротность таких катушек довольно низкая т.к. она вставлены в низкоомный элемент. Для диапазона 7 Мс, сопротивление катушки, добротностью 50 и индуктивность 5 мкГн примерно будет 4,5 Ом.
Кстати, то же самое надо делать и в ММАНА - обязательно указывать добротность катушек.
Пробуй поиграть элементами 152 и 155, может поможет расширить полосу на 7 Мс
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1572022-01-07 09:47:00
При открытии модели антенны программа автоматом проверяет все элементы на предмет сегментации(отношение длины провода к его диаметру) в функции от частоты.
Если элементы в окне выделяются светло-оранжевый цвет, то это ничего страшного.
Но если они выделены красным цветом, то надо в Автосегментации выбрать либо минимум либо консервативное решение. И тогда цвет поменяется с красного на светло-оранжевый.
Красной строкой пишется обычно к примеру .....wire ### to short 0.02m, minimum recommended 0.045 m...
Значит такой то провод фактически длиной 2 cм, а минимальная рекомендуемая длина 4.5 cм. Значит длину провода надо увеличить до рекомендуемых 4,5 см или 5см.
И совсем не важно, что в этот провод вставлена катушка. Программа анализирует ТОЛЬКО длину проводника, но не нагрузки.
И ещё почему то ошибка в транслайт линии?
Вот это я не понял. Что такое транслайт линия.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1582022-01-07 13:07:33
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
И ещё почему то ошибка в транслайт линии?
Вот это я не понял. Что такое транслайт линия.

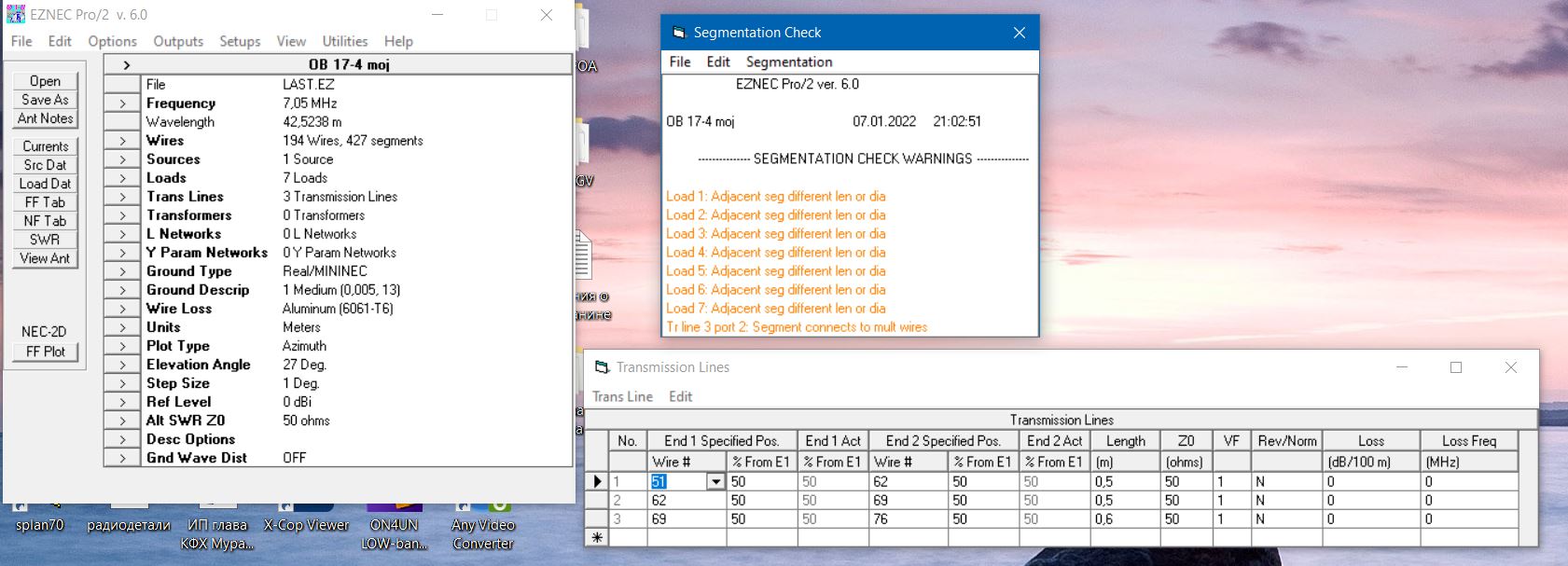

Иванович, на скрине в таблице ошибок последняя строка .
Указывает на ошибку в линии питания . Именно в 3 порт.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться1592022-01-07 13:49:58
Это трансмиссионная линия или линия передачи.
Поскольку надпись не красная, то эти ошибки не критичные их можно игнорировать.
У тебя 3 линии передачи, 50 Ом и VF=1? Выполнено коаксиалами, но тогда VF должен быть 0,66. Другое дело, если линия из профиля, а не из кабеля.
И еще, если провод слишком короткий, то как вариант, можно сделать диаметр провода поменьше и тогда ошибка пропадет. Например длина провода была 0,02 м и диаметр 0,001 м или 1 мм. Можно сделать диаметр 0,0001 м. Ошибка исчезнет. Это проще, чем исправлять геометрию проводов.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1602022-01-08 02:15:45
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
У тебя 3 линии передачи, 50 Ом и VF=1?
Да.
Alex_VE3KF написал(а):
Другое дело, если линия из профиля, а не из кабеля
Да.
Alex_VE3KF написал(а):
Поскольку надпись не красная, то эти ошибки не критичные их можно игнорировать.
Всё же мне не понятно что не так с линией питания в 3 порт.
Если порт 1 и 2 нет ошибки, а в порт 3 есть, то чем же они отличаются?
Судя по надписи connects нет соединения?
И ещё совсем не понятно при выборе сегментации консервативное или минимум, очень сильно изменяются расчётный параметры.
Где более точный расчёт?
По коротким линиям понял.
Отредактировано Евгений (2022-01-08 02:17:38)
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться1612022-01-08 09:54:07
введи число сегментов 3 в провод 51 и не меняй их.
