Две ГК71 в блоке УМ Р-140 уже лет семь эксплуатирую. Каскад с ОС.
http://ra3wdk.qrz.ru/R140.htm

Анодное 2200 В под нагрузкой, 100 В на экранной сетке. Ток в настроенном режиме ВКС 600 мА
Мощность на 160 м  около 600 Вт (пришлось добавлять емкости в холодный C  ВКС)
Мощность на 80-15 м около 700 Вт
Мощность на 24 и 28 МГц  600 и 550 Вт соответственно.
Раскачка везде 100 Вт
Ток экранной сетки (для двух ламп) - около 50-60 мА
Ток первой сетки 4 мА (для двух ламп, по прибору блока УМ Р-140 Ig1 0,8х5)
Штатную емкость 22 пФ в анодах ГК71 не убирал, один раз попробовал - не заметил никакой разницы.
Очень острая настройка на 14 МГц, пришлось изменить параметры ВКС , и на 10 МГц подстегивается дополнительная емкость "хлопушкой".
Входная согласующая цепь переделана в LC цепь и штатный вариометр с барабаном согласует входной импеданс. КСВ везде не выше 1,5.

Отредактировано RA3WDK (2021-02-23 00:26:21)

ВКС УМ Р-140 неоптимальна и напряжение на аноде можно поднять до 3 кВ (что многие и делают).
Я видел РА на двух ГК71, которые выдают 1 кВт. Но одно дело поднять на паре диапазонов стрелку на значение "1000", а другое дело - безаварийная работа РА на одном комплекте ламп (хотя бы на одном) в течении года-двух.
Тем более, что разница в 700 или 1000 вт - несущественна, для контестов и серьезного DX-инга мало, а для повседневной работы в эфире - хватает.

Я как то фотографировал рядом лежащие две лампы ГК-71 и одну ГУ-81. Суммарный объем графита и площадь анода у двух ГК71 превышали примерно в полтора раза объем графита у лампы ГУ81. Хотя расстояние между анодом и стеклом все же больше у ГУ81.
Для ГУ81 есть правило - при мощности, рассеиваемой анодом 400-600 Вт, а также токе первой сетки до 30 мА, режим работы должен быть повторно-кратковременным:

    3 минуты, не более - работа,
    3 минуты - пауза.

Для ГК71 таких рекомендаций нет. Думаю, что допустимая рассеиваемая мощность одного анода ГК71 примерно 250 Вт для такого же режима работы ( повторно-кратковременного), а для непрерывной работы в справочнике указано 125 Вт.

У меня в РА при настроенной ВКС и работе в режиме несущей около 1 минуты - аноды остаются темными.
У кого заявлен 1 кВт  - уже при нажатии и настроенном ВКС - аноды начинают розоветь. Если работать SSB/CW в этом режиме - лампы свой ресурс не сразу отдадут. Но хватит их не более чем на год - далее мощность просядет.

Анализатор спектра есть и у меня (можно и селективным вольтметром это проделать). Как будет время - подключу, посмотрю вторую гармонику. Но с ВКС от УМ Р-140 тест будет не совсем показательный для ГК71. В Р-140 ВКС не обеспечивает необходимую фильтрацию второй гармоники в первом поддиапазоне. А вот в диапазоне 14-21 МГц может быть даже лучше, чем со стандартным П-контуром, так как добротность ВКС в этом поддиапазоне завышена.
Так же уровень второй гармоники будет отличаться для схем ОС (есть ООС) и с ОК.

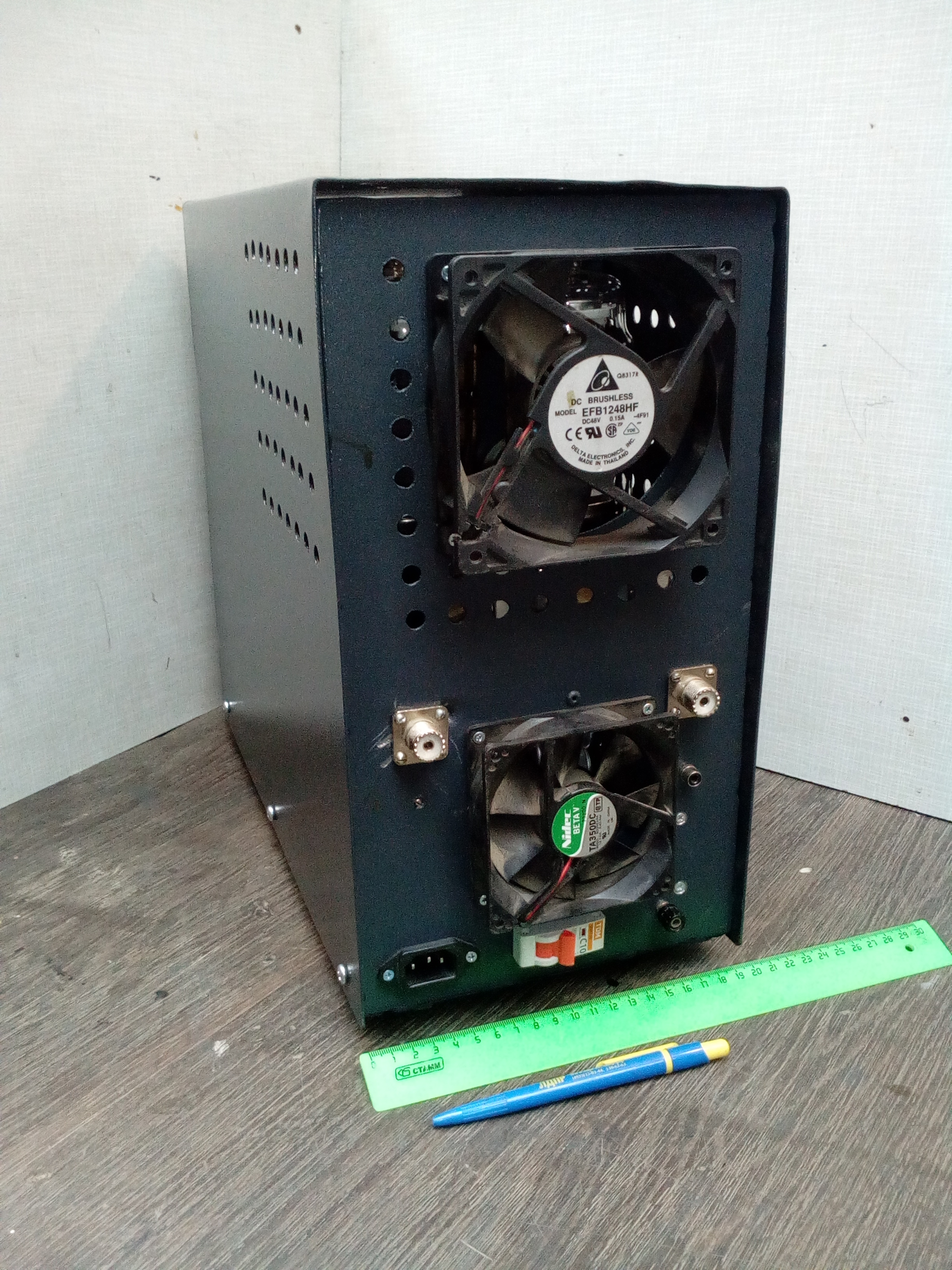

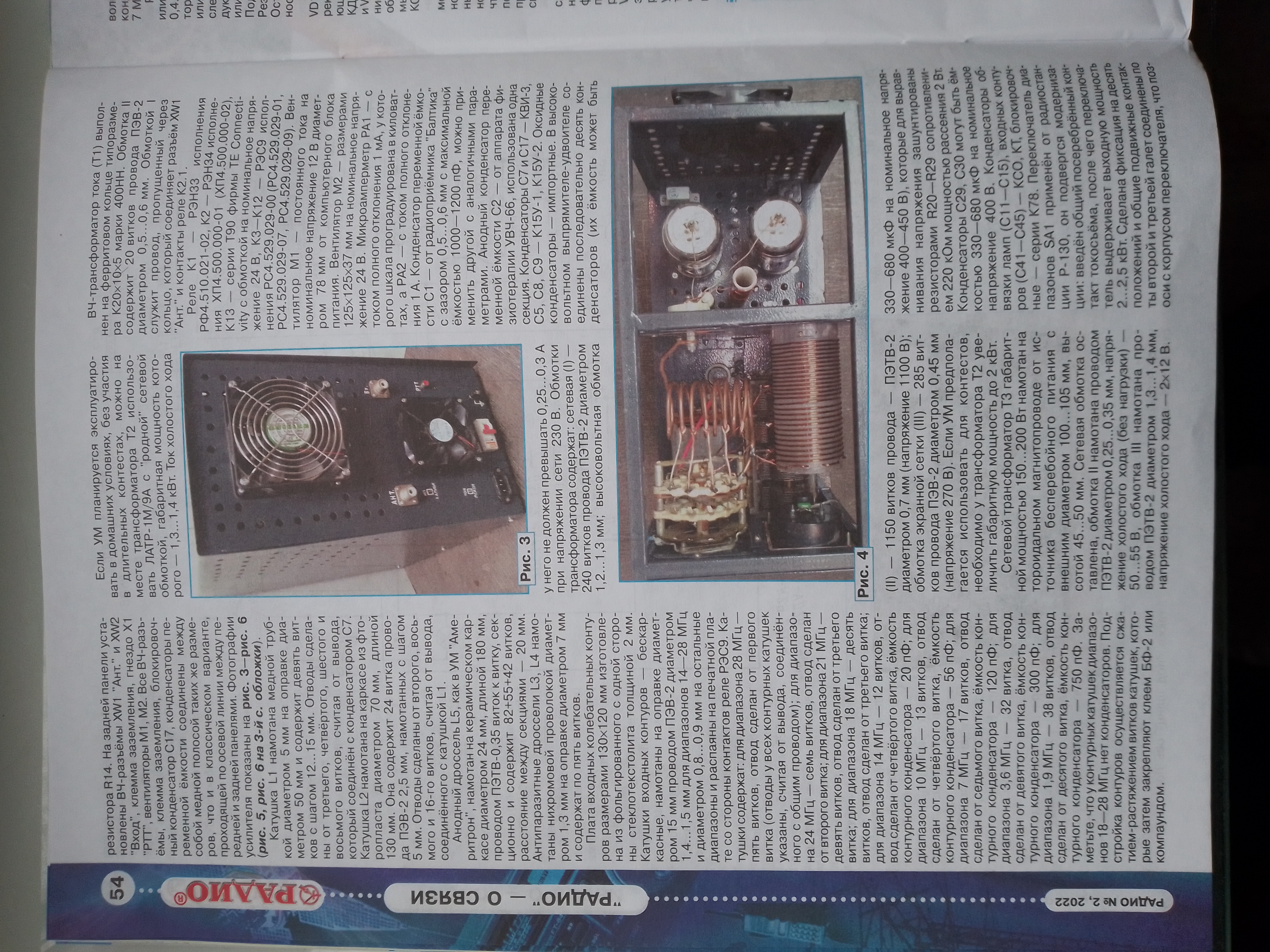

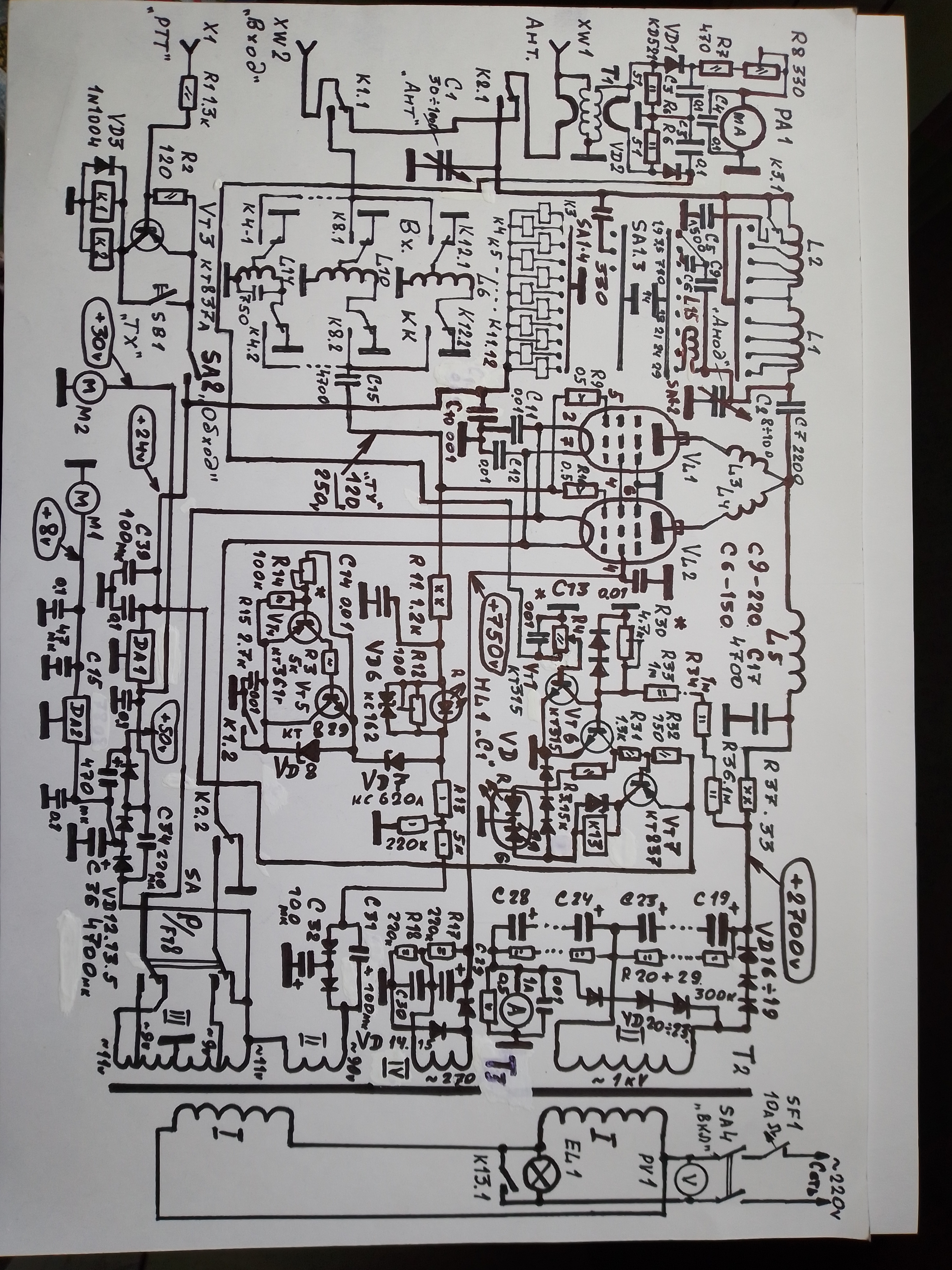

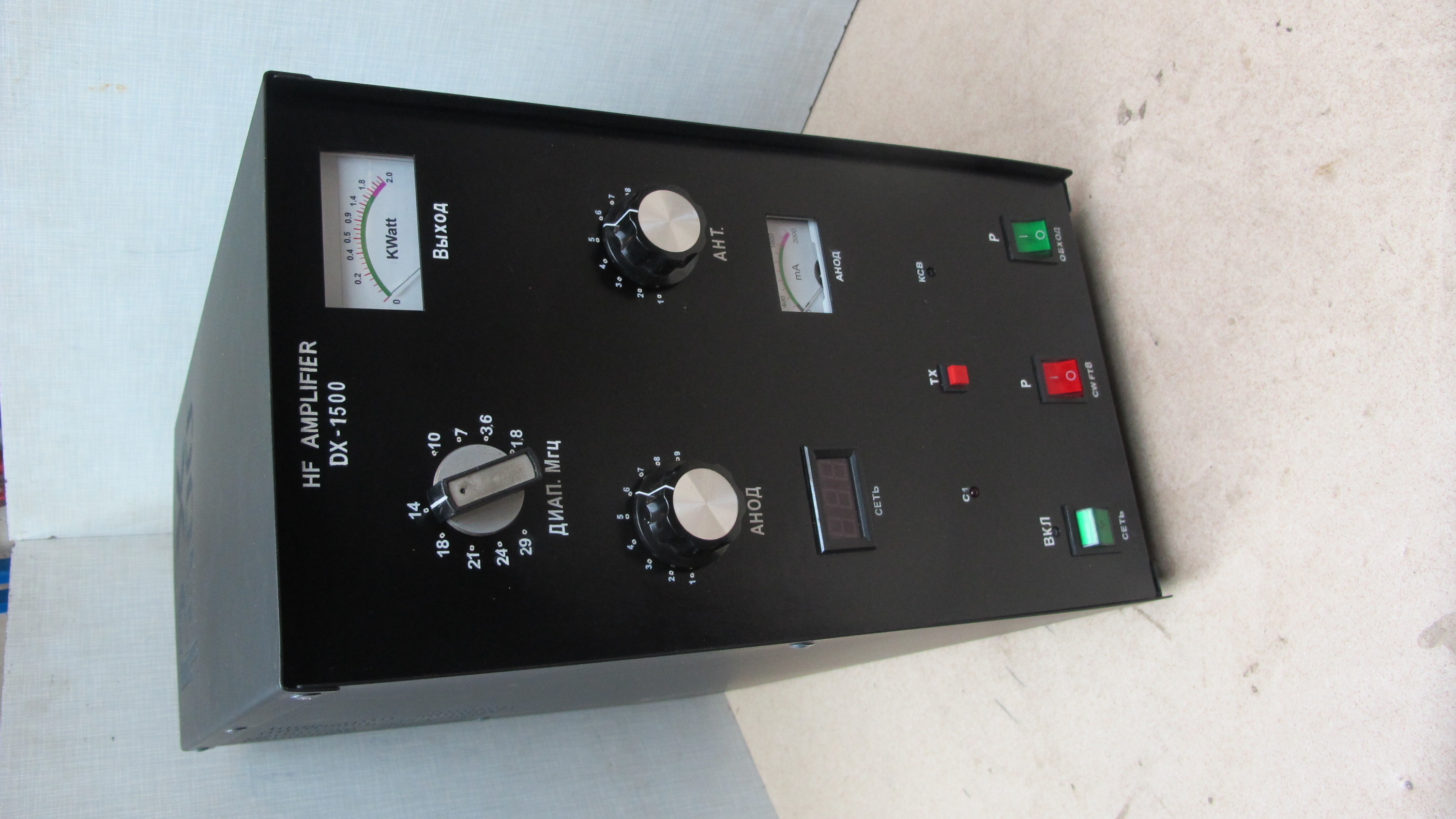

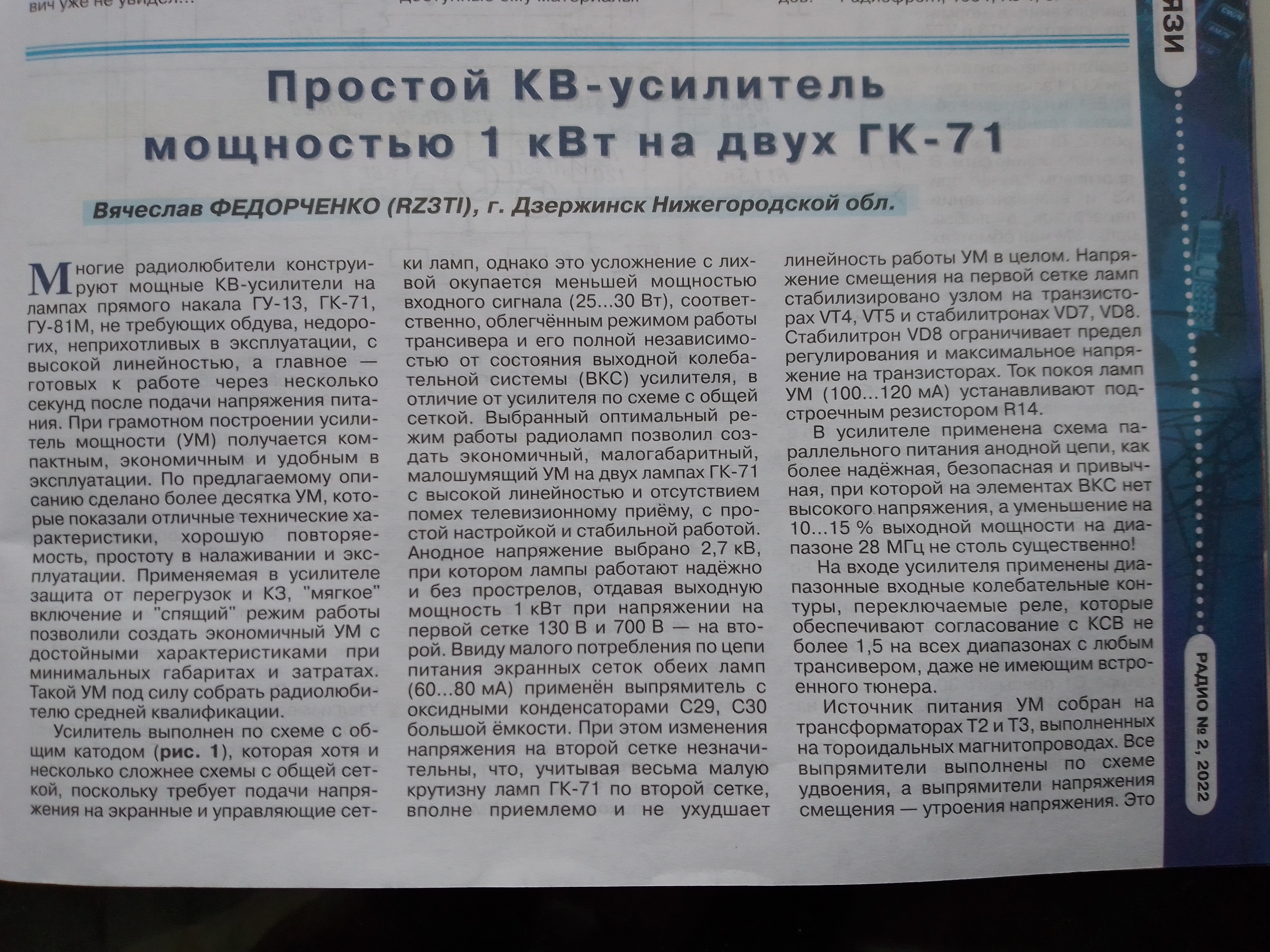

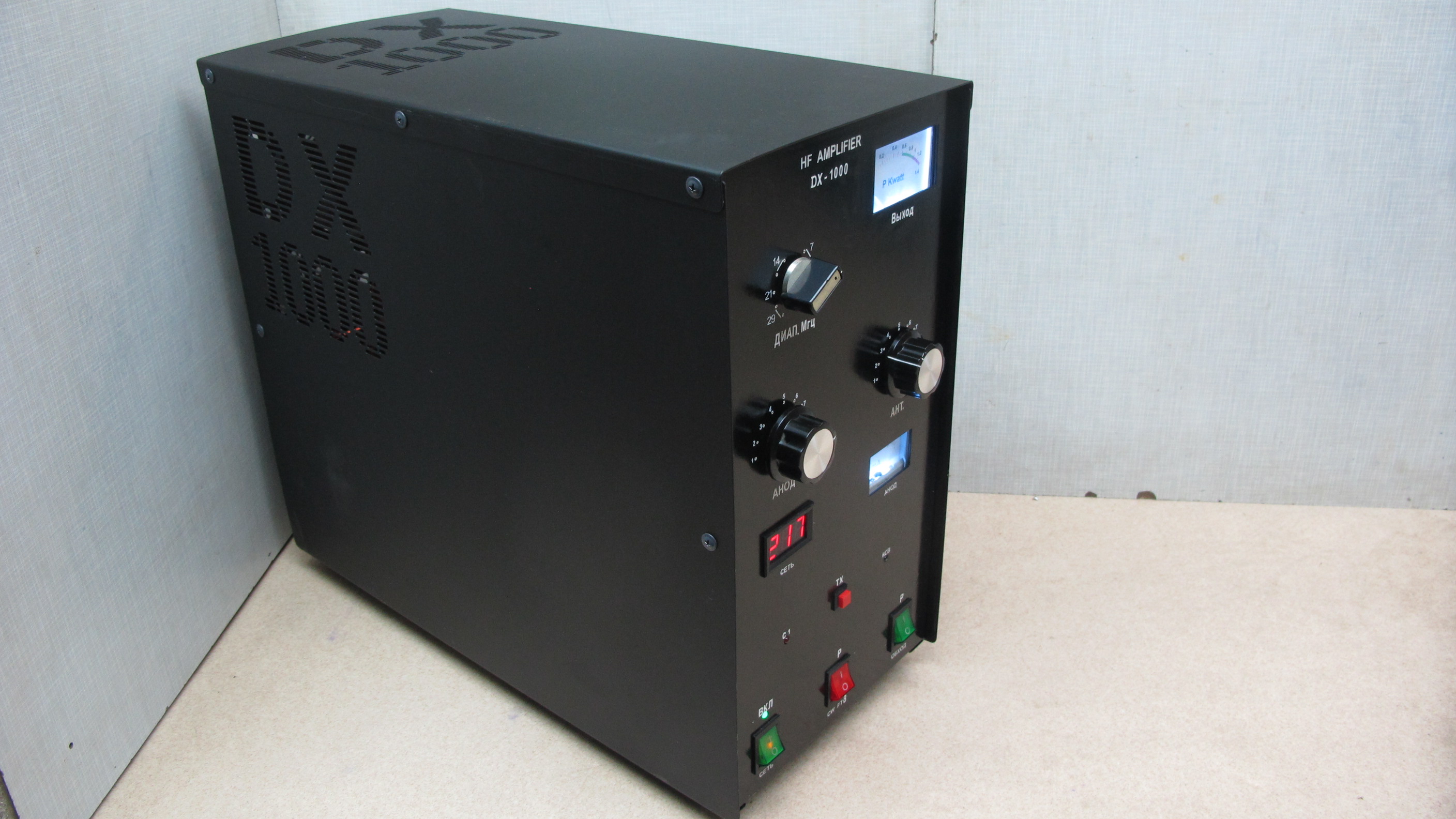

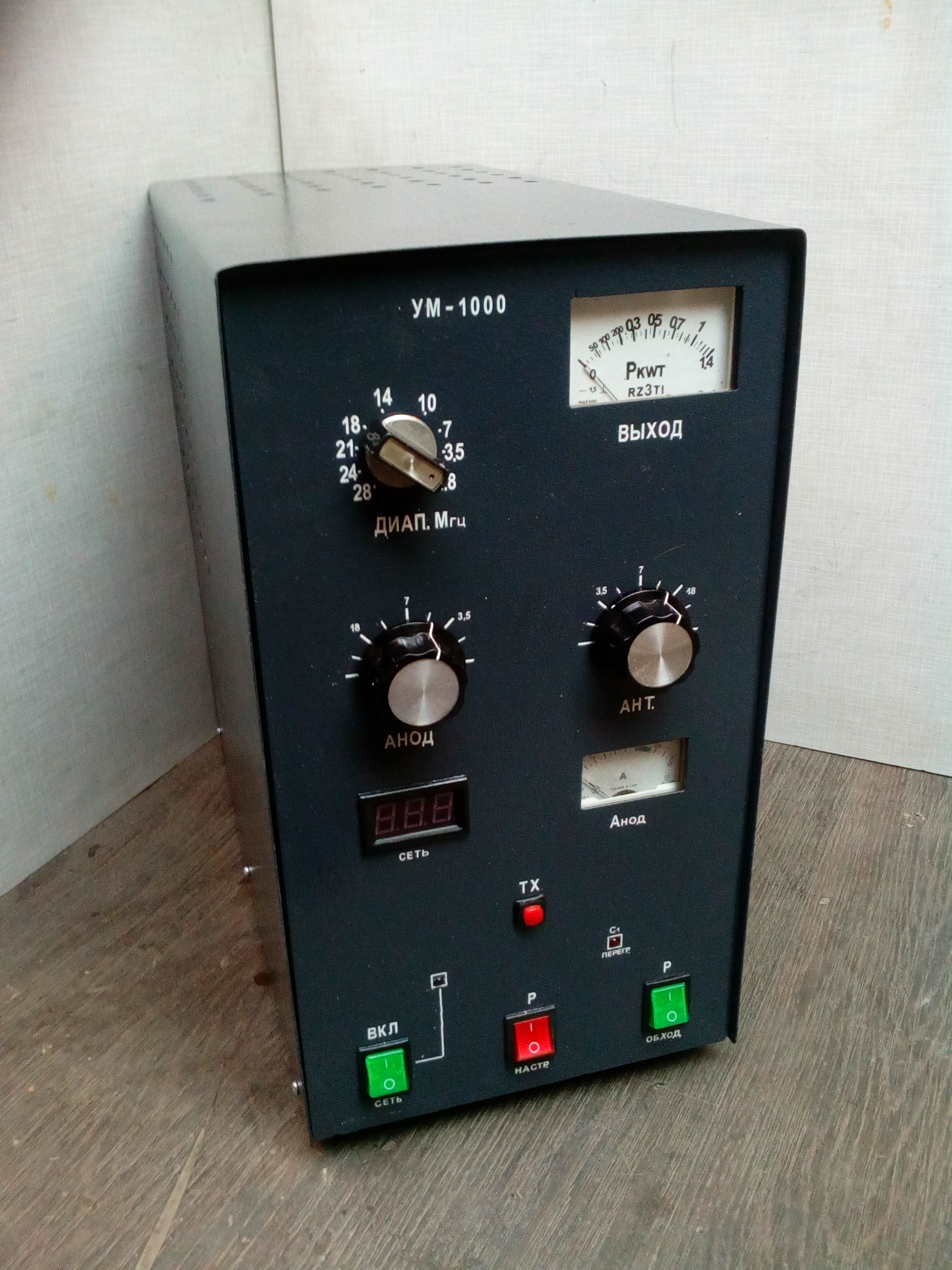

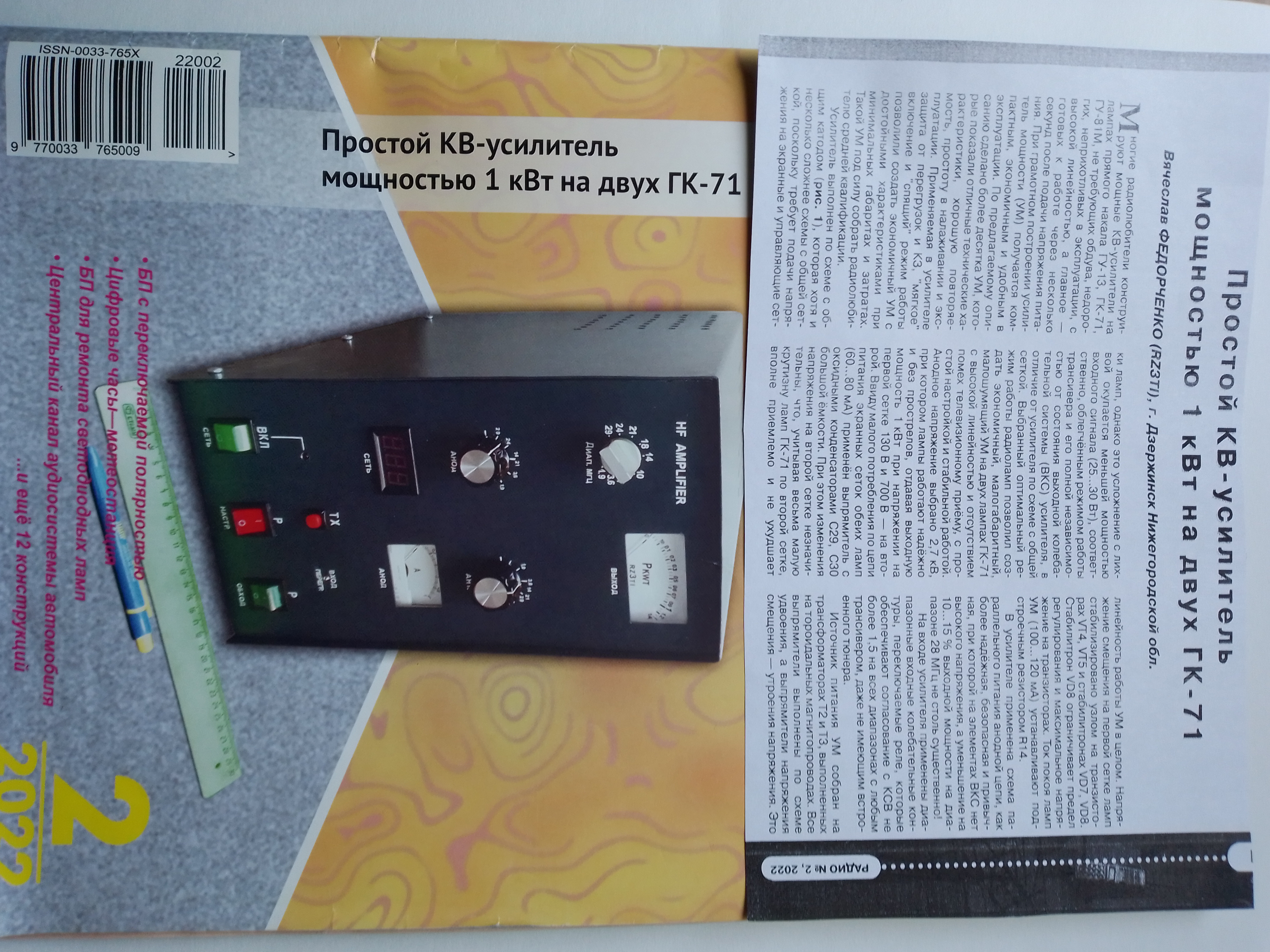

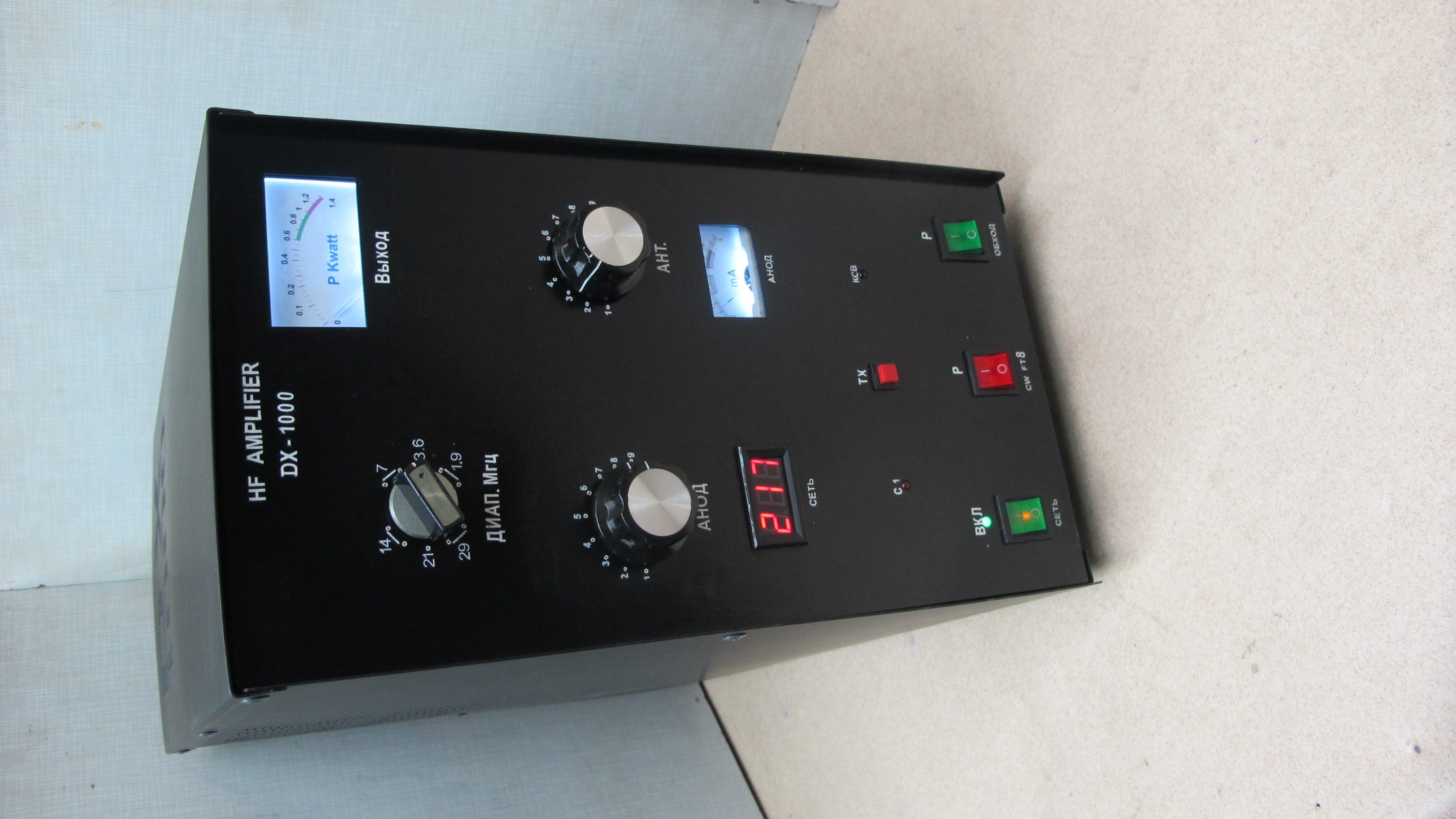

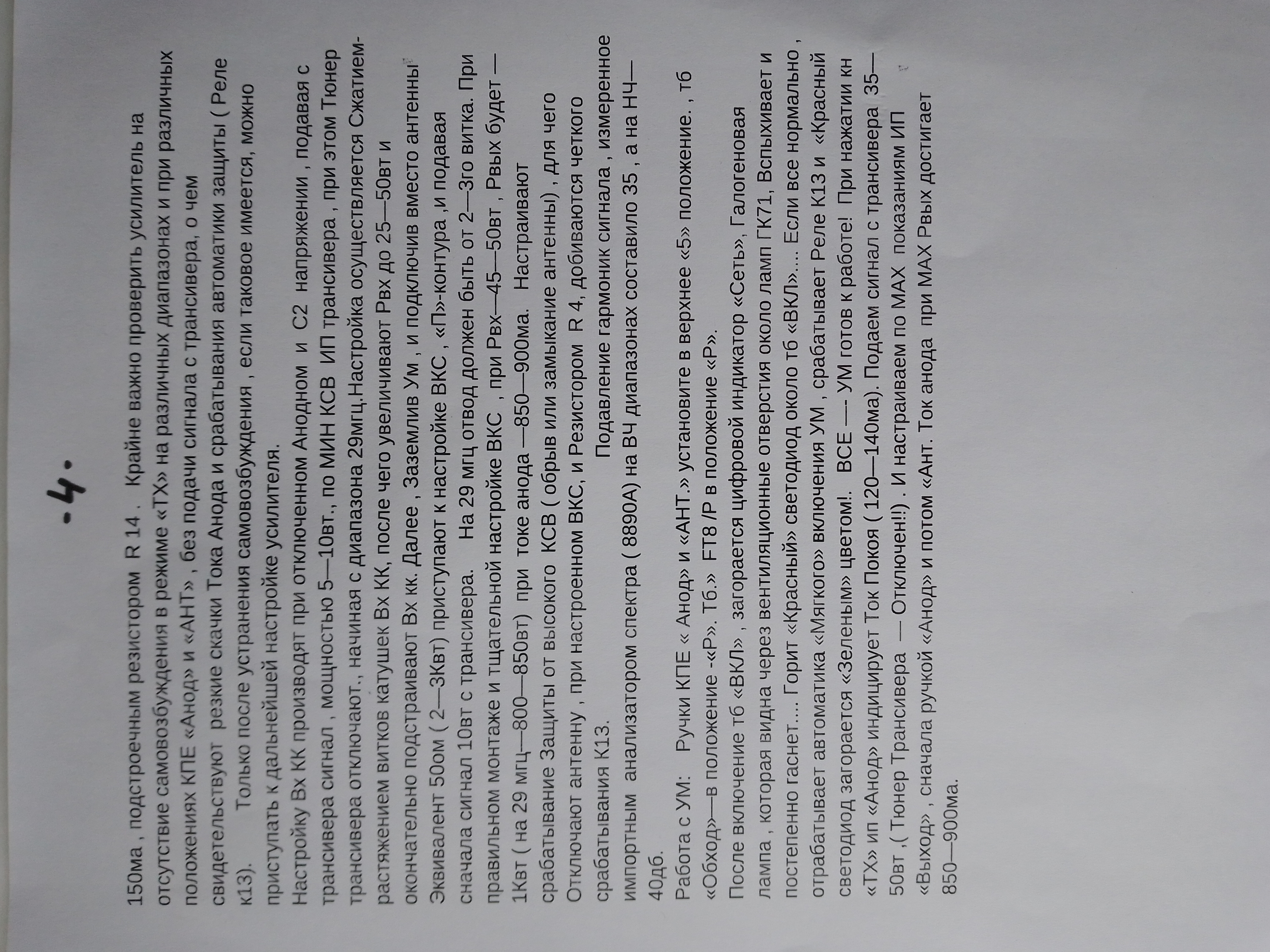

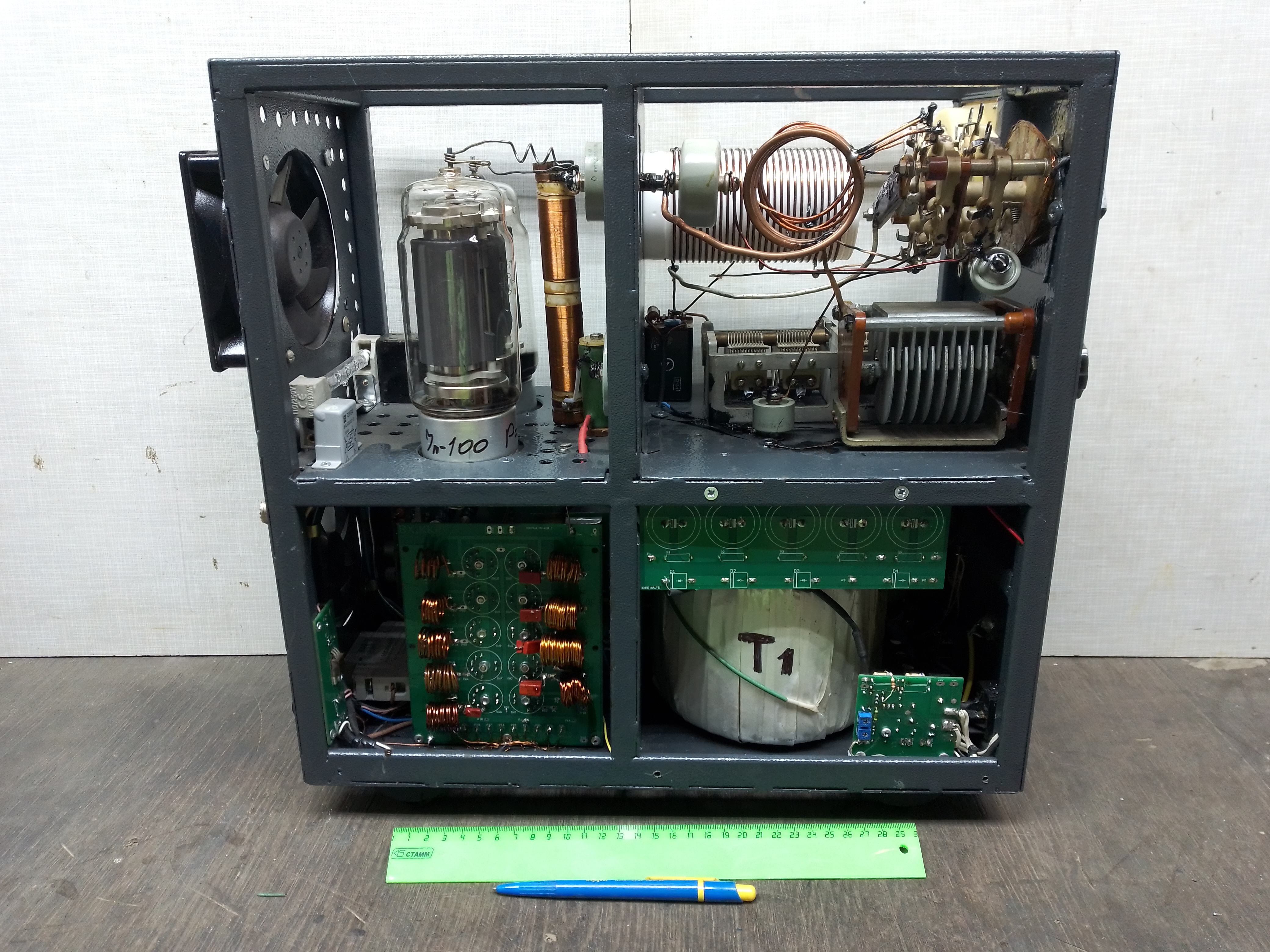

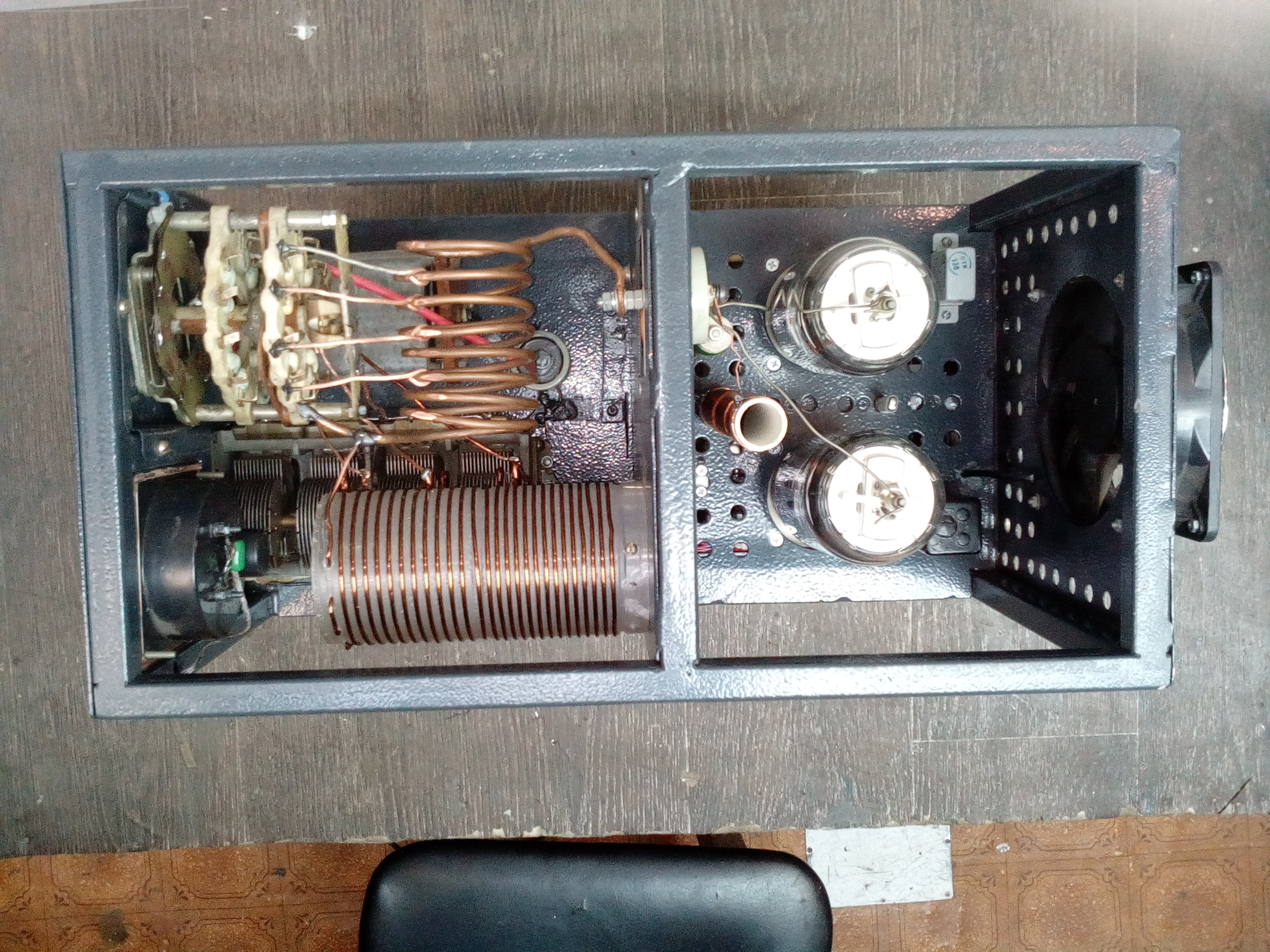

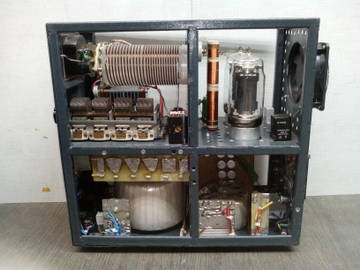

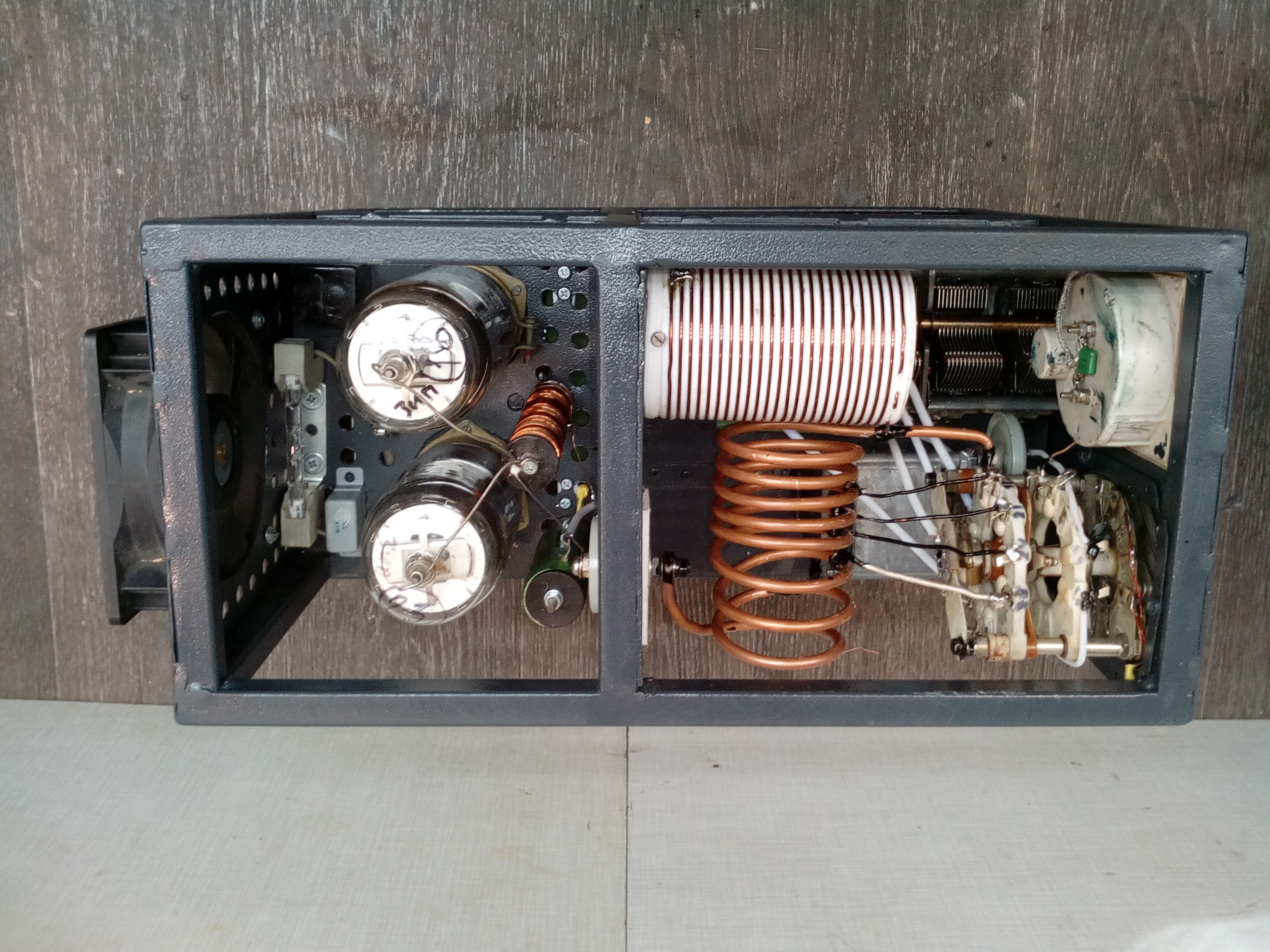

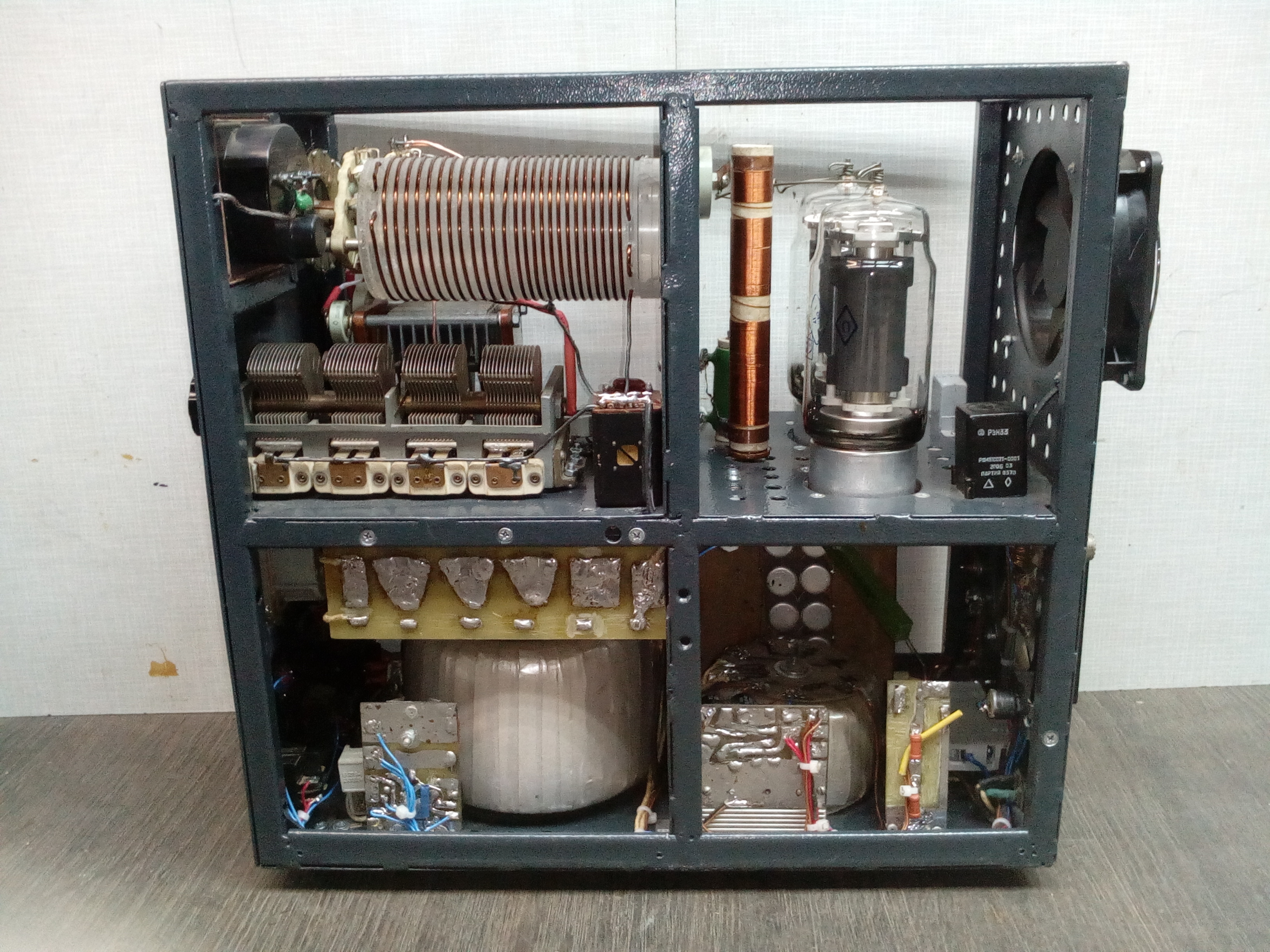

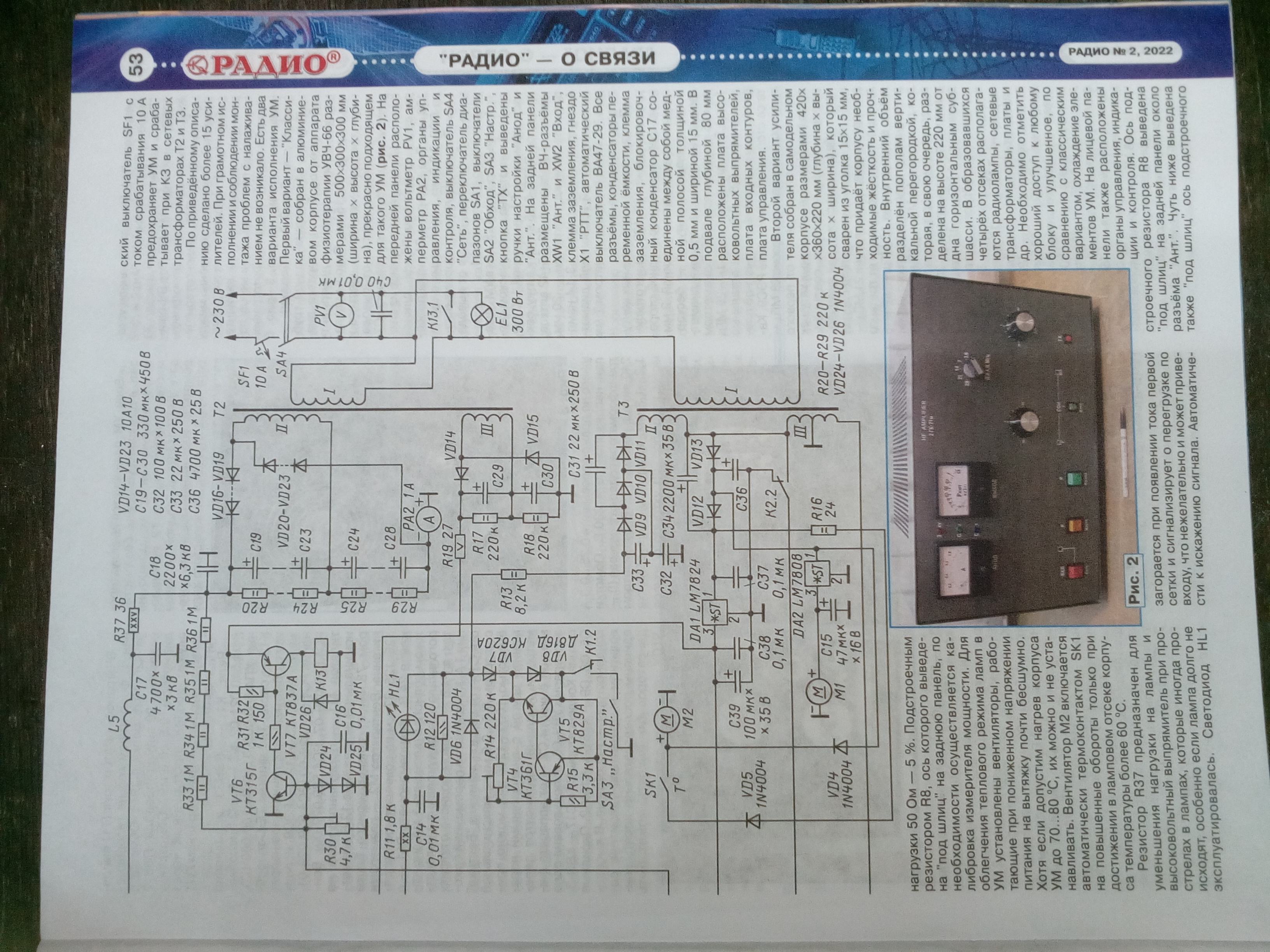

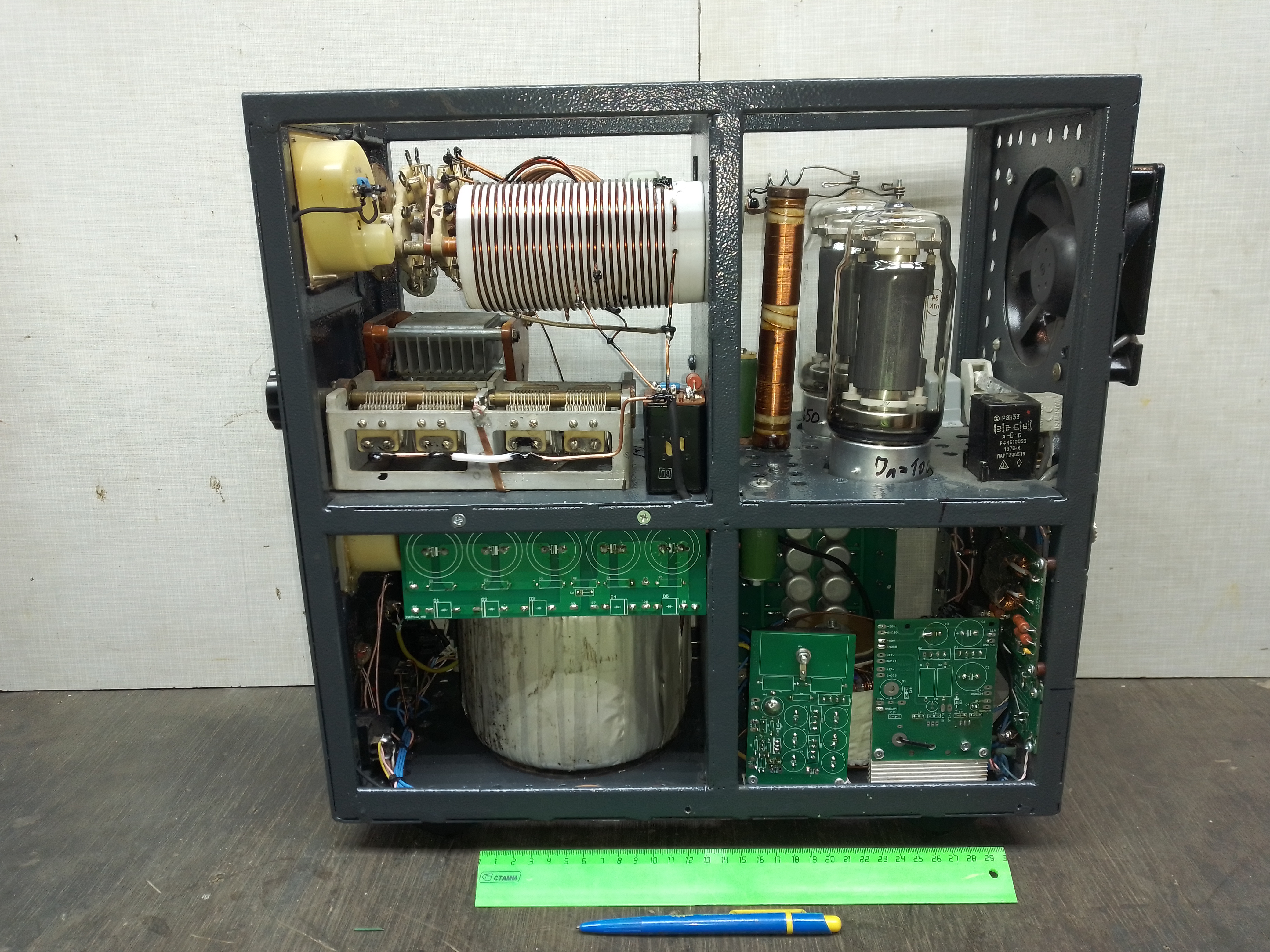

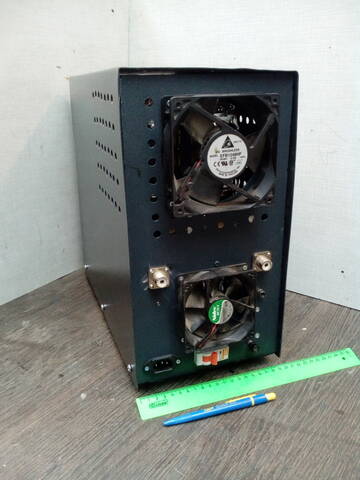

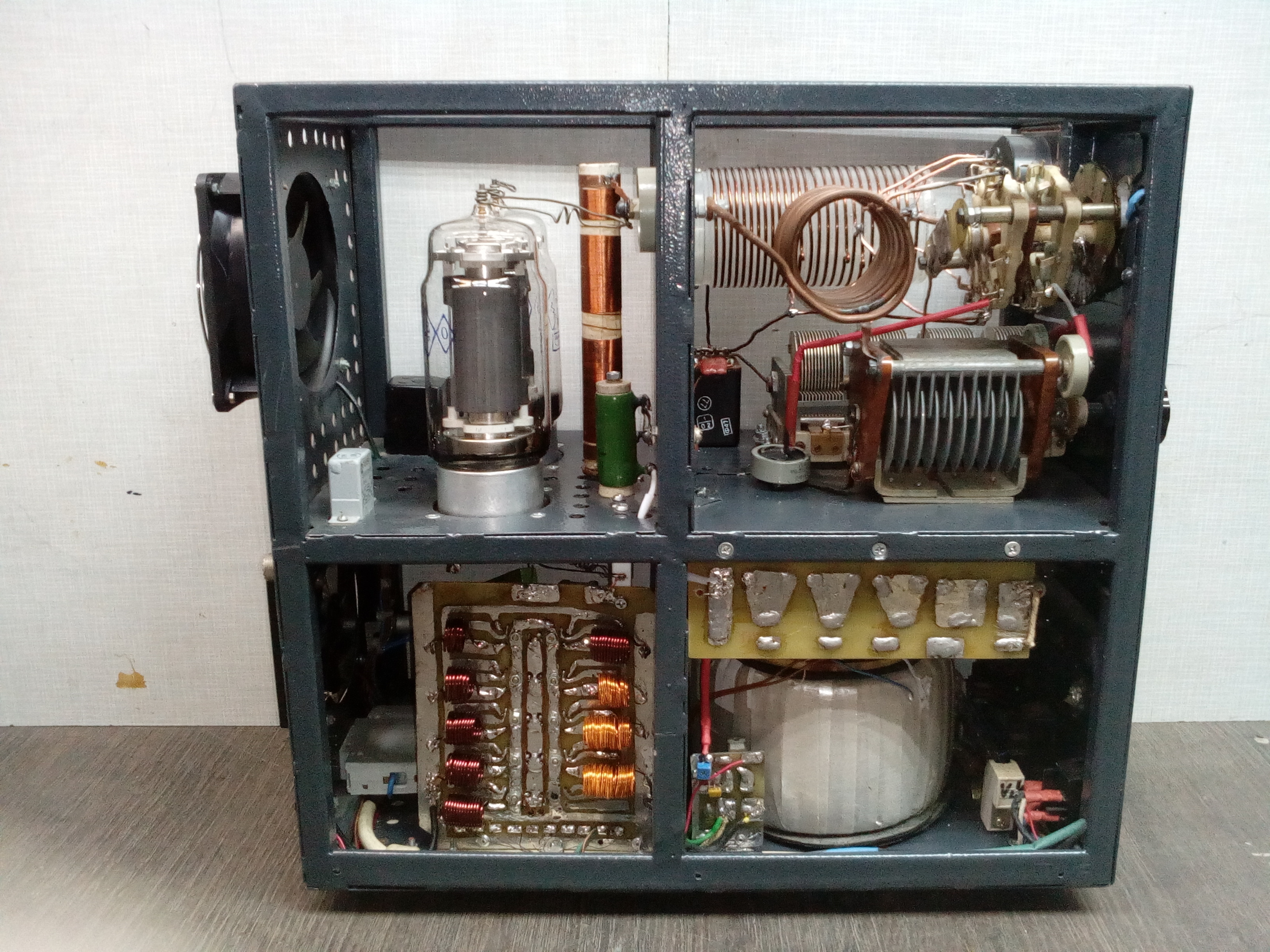

Да уж. Вячеслав, а Вы его нормально на 10-ке гоняли? Как там медь на катушке П-контура, а особенно Ваши отводы? Там реактивный ток должен быть под 25 А на 10-ке.  И, у Вас КПЕ от УВЧ имеет начальную емкость 8 пФ?!!! И отвод по тексту от 3-го витка, а на фото от 2-го. Сказки все это.
Вы у себя хотя бы емкость анодной цепи замеряли? У меня 90 пФ получилась в корпусе, и это при последовательном питании на 10-ке.  Вот и посчитайте П-контур.

Отредактировано RC3U (2022-03-01 05:44:38)

Подпись автора

Олег. Полумонстр+2хГУ46, RQ25, вертикальная рамка 80 и 40.

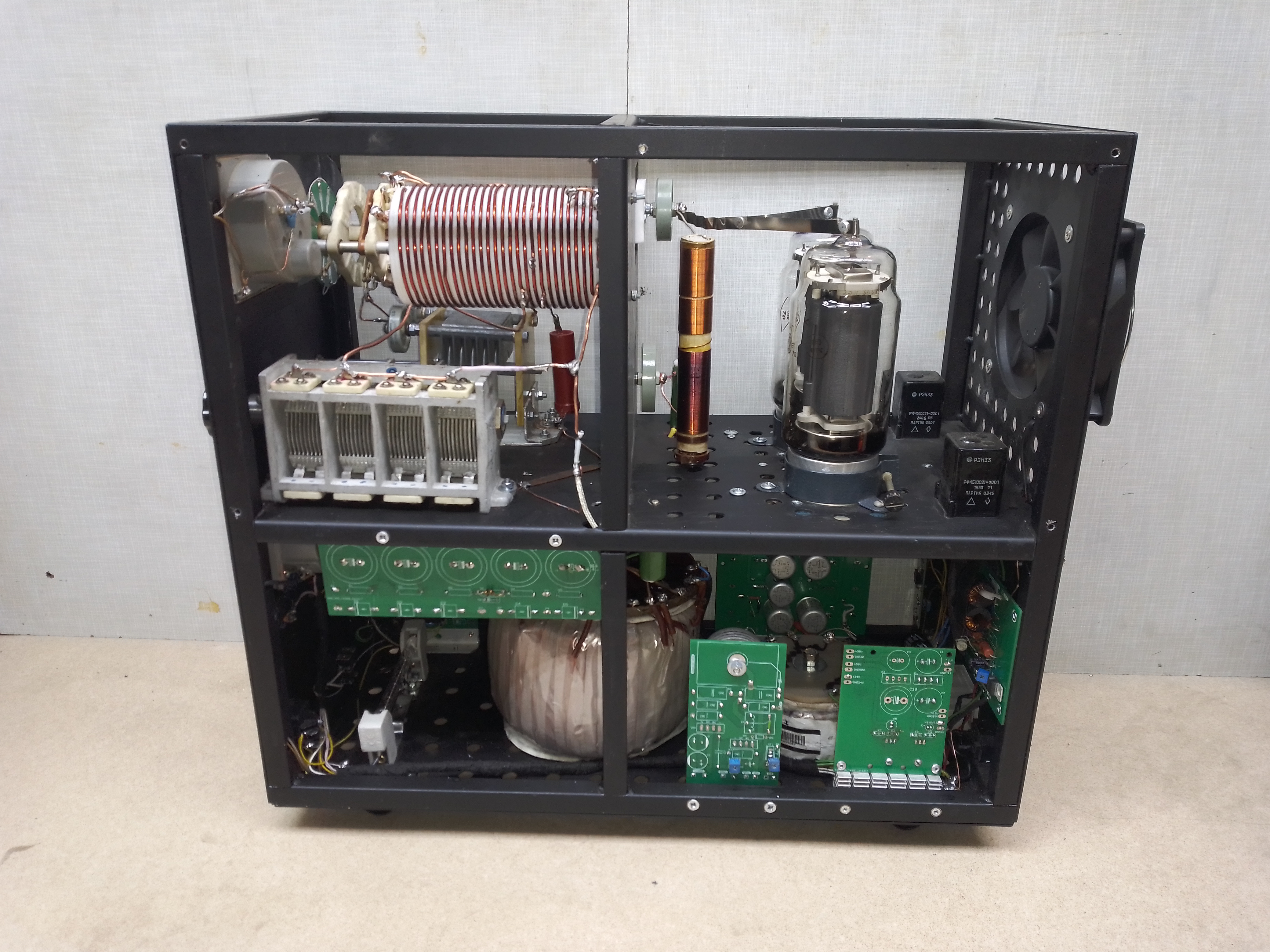

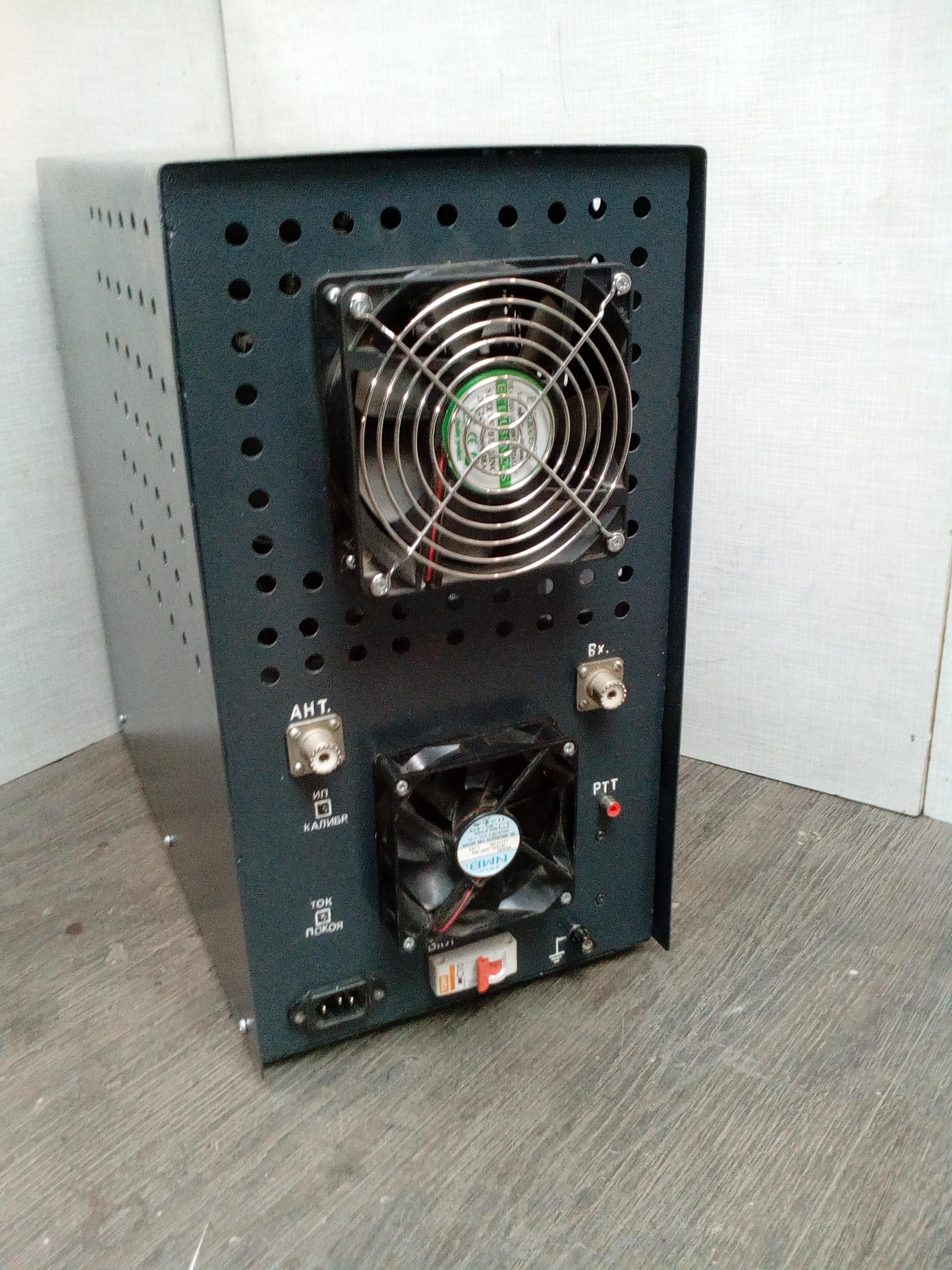

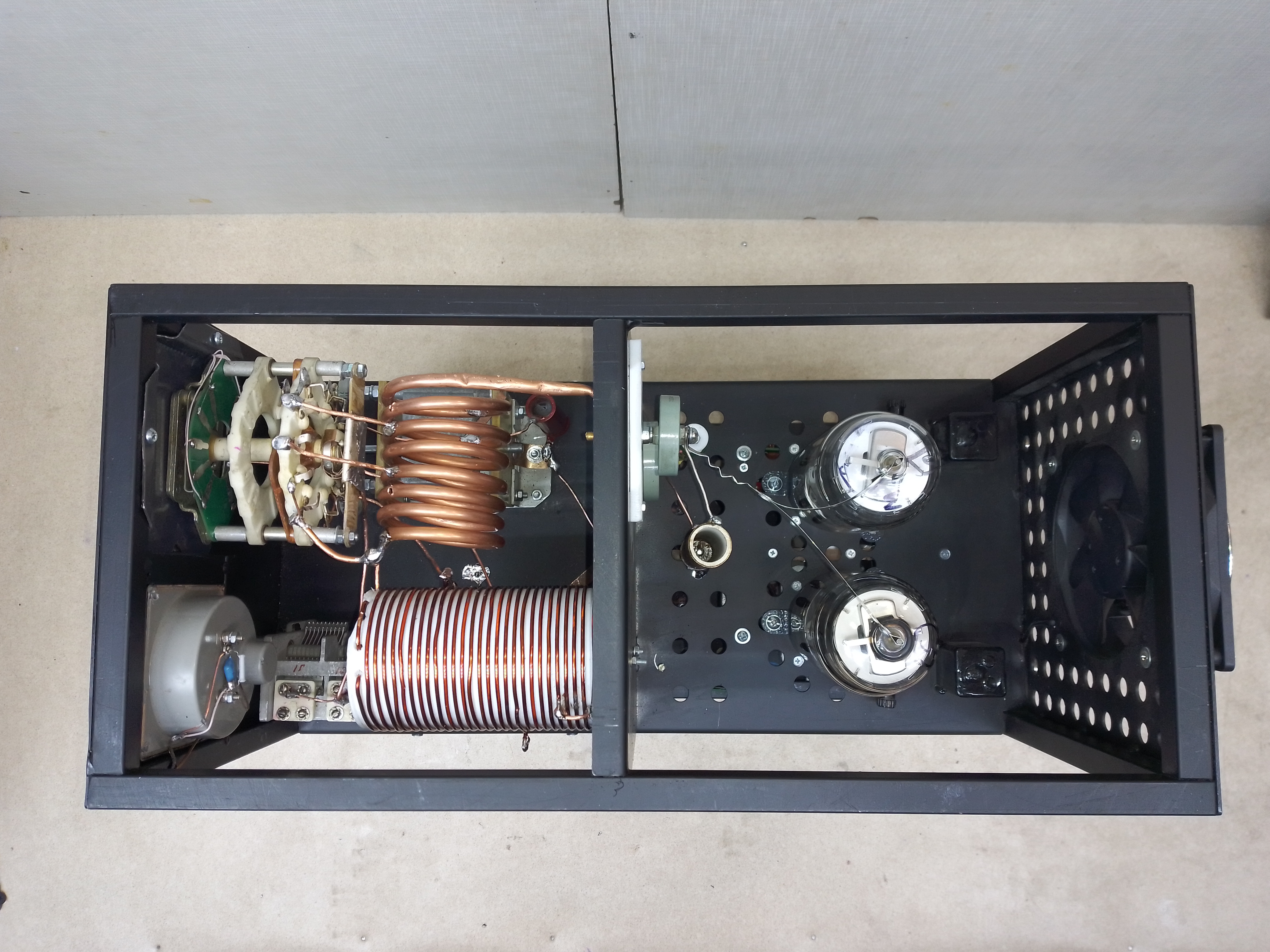

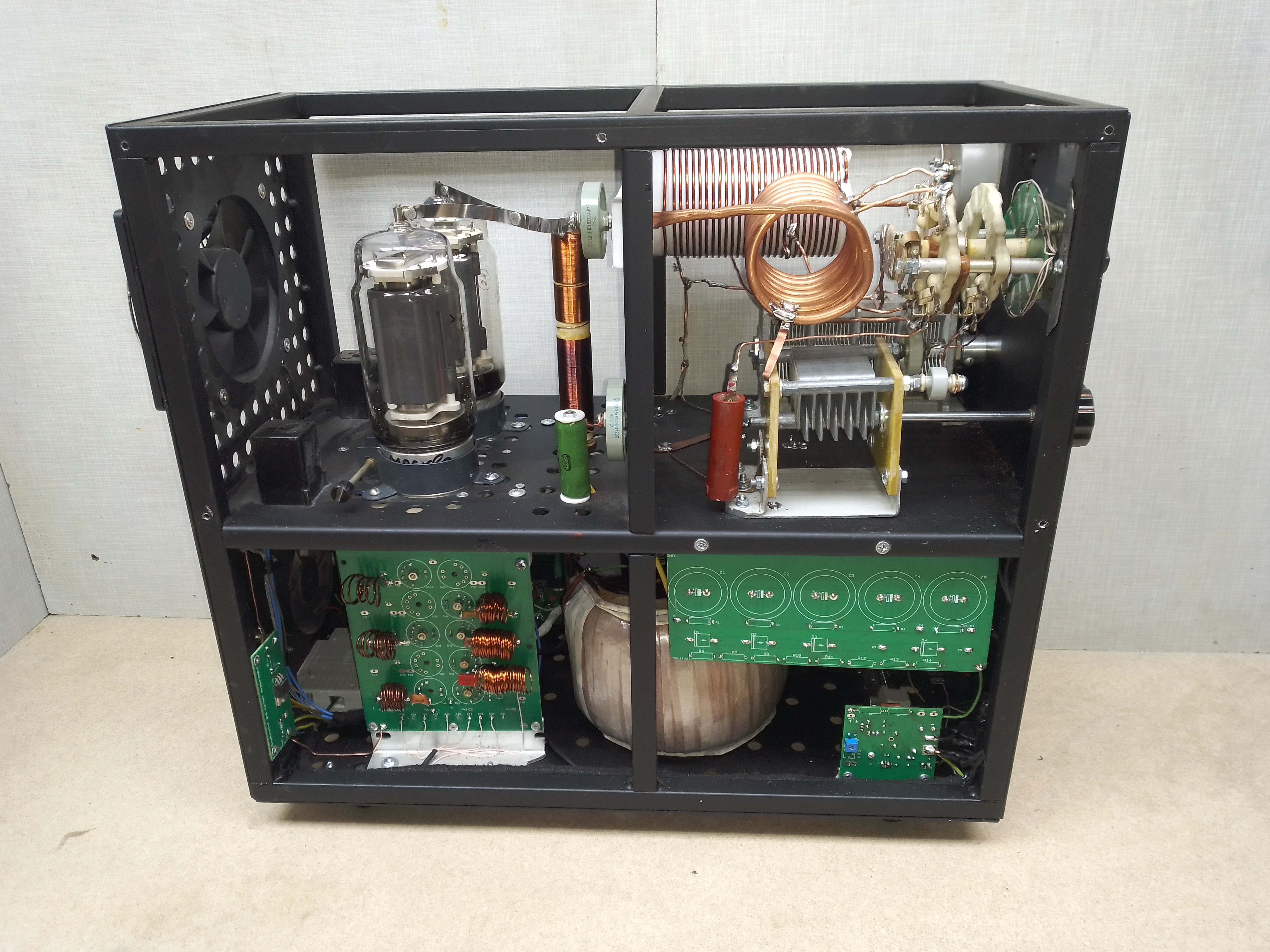

Не получилось у меня реализовать 15-10 метров с двумя ГК-71
Может знаний не хватило.

Подпись автора

RN7T ex UA6GV, RA6FOA

Примерно 200-300 Вт.
На выходе 4 ламп примерно 1800-1900 Вт. Но с настройкой уже даже на 14 Мс будут проблемы, если без специальных мер. От 1,8 до 7 Мс будет работать без проблем.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
