Усилители мощности на ГУ81

Сообщений 511 страница 540 из 1080

511

EA1DDO написал(а):

стабилитроны для уменьшения шума

Неправильно включены стабилитроны. Их надо перевернуть, чтобы на накалах был + а не минус.
Провод для L1 не нужно 2 мм. Достаточно 0,8-0,9 мм. По нему будет идти анодный ток ламп 2 А.
Антипаразиты в аноде не нужны в схеме с ОС. У EX8A они нужны, потому что у него схема с ОК.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

512

VE3KF написал(а):

Неправильно включены стабилитроны. Их надо перевернуть, чтобы на накалах был + а не минус.

исправленный

VE3KF написал(а):

Провод для L1 не нужно 2 мм. Достаточно 0,8-0,9 мм. По нему будет идти анодный ток ламп 2 А.

понятый

VE3KF написал(а):

Антипаразиты в аноде не нужны в схеме с ОС.

Почему не нужны?

спасибо

73, Maximo - EA1DDO

http://www.puertobalsillas.com/radio/EA1DDO_GG_v3.png

Отредактировано EA1DDO (2012-04-26 11:49:55)

513

EA1DDO написал(а):

исправленный

На схеме как стабилитроны были неправильно включены, так и остались. Их надо перевернуть на 180 гр.

EA1DDO написал(а):

Почему не нужны?

Потому, что входное сопротивление схем с ОС очень низкое, поэтому связь анод-сетка очень слабая. Для раскачки вашей схемы потребуется  примерно 1 кВт мощности. Разве может навестись с анода такая мощность на сетки, к тому же лампы имеют очень низкий К усиления? Потому и цепочки в анодах не нужны. Но если вам они нравятся, то можете их оставить. It's up to you.  :)
А вот в схеме с ОК они обязательно нужны.
Прямо на шасси под ВКС положите лист меди, это снизит потери в катушке.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

514

VE3KF написал(а):

На схеме как стабилитроны были неправильно включены, так и остались. Их надо перевернуть на 180 гр.

исправленный

VE3KF написал(а):

Потому и цепочки в анодах не нужны

К сожалению, я не понимаю.
Что мне не нужно точно?

VE3KF написал(а):

Прямо на шасси под ВКС положите лист меди, это снизит потери в катушке.

Что ВКС это?

Ласт версию схемa;

http://www.puertobalsillas.com/radio/EA1DDO_GG_v4.png

515

EA1DDO написал(а):

Что мне не нужно точно?

Антипаразитные цепочки.

EA1DDO написал(а):

Что ВКС это?

Выходная Колебательная Система(ВКС) Это или Р контур либо Pi L контур. Я рекомендую последний. На схеме у вас неправильно ВКС. Правильная ВКС в посте 504
Насчет меди посмотрите здесь
http://ve3kf.build2.ru/viewtopic.php?id=20

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

516

VE3KF написал(а):

Антипаразитные цепочки.

исправленный

VE3KF написал(а):

Выходная Колебательная Система(ВКС) Это или Р контур либо Pi L контур. Я рекомендую последний. На схеме у вас неправильно ВКС. Правильная ВКС в посте 504

http://www.puertobalsillas.com/radio/Output.png

Я понимаю, что верхняя является L, используемых схем EX8A.
Нижняя является Pi-L.
На практике, на воздухе, чем разница?

VE3KF написал(а):

Насчет меди посмотрите здесь
Такие РА делают в Японии.

исправленный

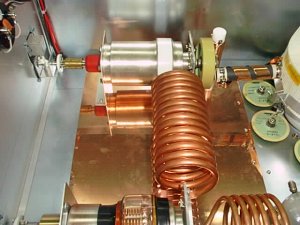

Для установки медного листа под катушкой.

http://www.bear-el.com/7m10000d/4.jpg

Большое спасибо

http://www.puertobalsillas.com/radio/EA1DDO_GG_v5.png

517

EA1DDO написал(а):

На практике, на воздухе, чем разница?

Разница большая. Pi L контур лучше фильтрует гармоники. Это немаловажно, когда выходная мощность свыше 4-5 кВт. Но если хотите, то можно применить обычный Pi  контур.
Исправьте на схеме емкости, они должны быть не в uF, а в pF.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

518

исправленный

Есть три конденсатора, что я не уверен, что это uF pF или и то, что Kv.
Один из них расположен после ввода сети, а два других на аноды.
Большое спасибо

http://www.puertobalsillas.com/radio/EA1DDO_GG_v6.png

Отредактировано EA1DDO (2012-04-28 04:59:48)

519

EA1DDO написал(а):

Есть три конденсатора, что я не уверен, что это uF pF или и то, что Kv.

uF и рF это огромная разница. Даже по размерам конденсатора можно судить о его емкости. Или можно измерить емкость измерителем LC.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

520

javascript:to('EA1DDO') "Один из них расположен после ввода сети, а два других на аноды."
Конденсаторы в анодной цепи показаны правильно. Конденсатор на входе (1 uF) - пожалуй, великоват номинал, здесь достаточно 10 nF.
Вообще схема мне не нравится - все сетки заземлены, да ещё подзапирающее напряжение 30 V - получится слишком маленький начальный ток, нужна большая входная мощность. К тому же большой ток 1-й сетки... Лучше всё-таки подать экранное напряжение (на 2-ю сетку) 600-650 V - все параметры усилителя улучшатся, в том числе и входная мощность нужна будет поменьше (хотя тоже довольно большая - ватт 400, наверное).

Подпись автора

Владимир

521

VE3KF написал(а):

uF и рF это огромная разница. Даже по размерам конденсатора можно судить о его емкости. Или можно измерить емкость измерителем LC.
Подпись автора

UA4HAZ написал(а):

Конденсаторы в анодной цепи показаны правильно. Конденсатор на входе (1 uF) - пожалуй, великоват номинал, здесь достаточно 10 nF.

Пожалуйста, Вы можете проверить схему сейчас?
Являются ли конденсаторы правильно?

UA4HAZ написал(а):

Вообще схема мне не нравится - все сетки заземлены, да ещё подзапирающее напряжение 30 V - получится слишком маленький начальный ток, нужна большая входная мощность. К тому же большой ток 1-й сетки... Лучше всё-таки подать экранное напряжение (на 2-ю сетку) 600-650 V - все параметры усилителя улучшатся, в том числе и входная мощность нужна будет поменьше (хотя тоже довольно большая - ватт 400, наверное).

Сейчас, я закончу эту схему, потому что является более простым.
Позже, я делаю то, что вы сказали и добавить подать экранное напряжение (на 2-ю сетку) 600-650 V.

Последняя версия схема;

http://www.puertobalsillas.com/radio/EA1DDO_GG_v6.png

Большое спасибо

73, Maximo - EA1DDO

Отредактировано EA1DDO (2012-04-29 07:13:36)

522

UA4HAZ написал(а):

Вообще схема мне не нравится - все сетки заземлены, да ещё подзапирающее напряжение 30 V - получится слишком маленький начальный ток

Маленький начальный ток - это преимущество схем с ОС. В схеме возможно не потребуются Зенеры при работе, но в режиме приема они скорее всего, нужны будут.

UA4HAZ написал(а):

Лучше всё-таки подать экранное напряжение (на 2-ю сетку) 600-650

Я тоже уже писал об этом. Но хочется без экранного БП, так проще.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

523

Являются ли конденсаторы правильно?

524

EA1DDO написал(а):

Являются ли конденсаторы правильно?

Да

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

525

Большое спасибо !!

526

Здравствуйте,

Что такое "mu" в ГУ-81M?
Это, высокий, средний или низкий?

спасибо

527

EA1DDO написал(а):

Что такое "mu" в ГУ-81M?

Крутизна характеристики anode-grid. Обычно для ГУ-81 она равна 4,5-6,5 мА/В. Это очень небольшое усиление. Есть лампы со средней крутизной 40-50, а есть с большой  85-90 мА/В. Чем это больше - тем большее усиление имеет лампа, тем лучше.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

528

EA1DDO написал(а):

Что такое "mu" в ГУ-81M?

http://uploads.ru/t/B/2/1/B21hn.jpg

529

VE3KF написал(а):

EA1DDO написал(а):

    Что такое "mu" в ГУ-81M?

Крутизна характеристики anode-grid. Обычно для ГУ-81 она равна 4,5-6,5 мА/В. Это очень небольшое усиление. Есть лампы со средней крутизной 40-50, а есть с большой  85-90 мА/В. Чем это больше - тем большее усиление имеет лампа, тем лучше.

Подпись автора

    Александр, VE3KF, TO3T ex VA3QP, VA3TTT

Set-up написал(а):

EA1DDO написал(а):

    Что такое "mu" в ГУ-81M?

http://uploads.ru/t/B/2/1/B21hn.jpg

Большое спасибо

Теперь новый вопрос.
Как я могу добавить в эту схема "сетка метр" (grid meter)?

Отредактировано EA1DDO (2012-05-02 13:49:19)

530

Вот один вариант. http://uploads.ru/t/e/8/y/e8yVE.jpg
Все управляющие сетки(grids) соединить вместе. Затем соединить с корпусом, как показано на схеме.
L1 - дроссель. с С1 и С2 - - фильтр по RF.
R1 резистор 1 Ом.
R2 - добавочный шунт.
Прибор на 1 мА.
Сумма  сопротивления R2 и плюс внутреннее сопротивление прибора(например 500 Ом) равна пределу измерений в мА. Например 50 Ом + 500 Ом = 550 мА

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

531

VE3KF написал(а):

Вот один вариант. http://uploads.ru/t/e/8/y/e8yVE.jpg
Все управляющие сетки(grids) соединить вместе. Затем соединить с корпусом, как показано на схеме.
L1 - дроссель. с С1 и С2 - - фильтр по RF.
R1 резистор 1 Ом.
R2 - добавочный шунт.
Прибор на 1 мА.
Сумма  сопротивления R2 и плюс внутреннее сопротивление прибора(например 500 Ом) равна пределу измерений в мА. Например 50 Ом + 500 Ом = 550 мА

Подпись автора

    Александр, VE3KF, TO3T ex VA3QP, VA3TTT

Понял.
Это может быть что-то вроде этого;
Итак, во-первых, я получаю Прибор, то рассчитать шунт.
Я добавил еще один метр для HV.
http://www.puertobalsillas.com/radio/EA1DDO_GG_v7.png

Александр, Большое спасибо еще раз.

73, Maximo

532

Rs + Rg = scale in mA
Прибор должен быть с шкалой на 1 мА

EA1DDO написал(а):

Я добавил еще один метр для HV.

Вы имели ввиду измеритель анодного тока(plate current).
А если вы желаете еще измеритель анодного напряжения(plate voltage), то надо сделать резисторный делитель(high voltage divider).  Если анодное напряжение 3 кВ, то 12 резисторов последовательно, каждый по 1 МОм, 0,5 Wt. Для 3,5 кВ нужно 14 резисторов.
Вольтметром измеряется напряжение на ближнем к земле резисторе и показания умножается на количество резисторов.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

533

VE3KF написал(а):

Вы имели ввиду измеритель анодного тока(plate current).
А если вы желаете еще измеритель анодного напряжения(plate voltage)

только анодного тока.
Есть схемы, не так ли?
Я думаю, что максимальный ток будет меньше, чем 3А, вокруг 2.6A (4 x ГУ81M).

О ток сетки метра, сколько текущие я могу рассчитывать?
Я имею в виду, сколько сетки mА, приблизительно?

спасибо

73, Maximo

534

EA1DDO написал(а):

сколько сетки mА, приблизительно?

Ток сеток(grids) 4 ламп примерно,   0,12 - 0.15 А.
Для регилировки шкалы прибора надо подобрать сопротивление Rs

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

535

VE3KF написал(а):

Ток сеток(grids) 4 ламп примерно,   0,12 - 0.15 А.

Таким образом, мне нужна около 0,200 метров или 0,250 А полный масштаб.
не правда ли?

Отредактировано EA1DDO (2012-05-04 10:09:17)

536

EA1DDO написал(а):

Это может быть что-то вроде этого ...

Да, вроде одной старинной схемы:

http://uploads.ru/t/R/D/q/RDqXa.png

EA1DDO написал(а):

только анодного тока

Лишняя головка - “напряжение”, только будет отвлекать во время настройки.

EA1DDO написал(а):

Есть схемы, не так ли?

Смотрите статью В.Бензарь “Усилитель мощности на ГУ-81М” в журнале “КВ и УКВ”  номер 4 за 2001 г.

EA1DDO написал(а):

Я думаю, что максимальный ток будет меньше, чем 3 А …

Есть статья Vytas, LY3BG  “Как сделать шунт для амперметра”.

EA1DDO написал(а):

Таким образом, мне нужна около 0,200 метров или 0,250 А полный масштаб.

Работа ГУ-81 с током первой сетки.

Еще, не плохо бы подумать о разряде конденсатора БП ( не разряжать же отверткой  :crazyfun: ).

Михаил, 73!

537

Михаил, большое спасибо за вашу помощь.

Set-up написал(а):

Да, вроде одной старинной схемы:
http://uploads.ru/t/R/D/q/RDqXa.png

Где я могу получить полную старой схеме?

    только анодного тока

Set-up написал(а):

Лишняя головка - “напряжение”, только будет отвлекать во время настройки.

К сожалению, я не понимаю, что вы имели в виду.

Есть статья Vytas, LY3BG  “Как сделать шунт для амперметра”.

Этот?
Как сделать шунт для амперметра

Может быть, это похоже на это другие:
Grounded Grid Amplifier Metering with Grid Meter

разряде конденсатора БП

Что вы имеете в виду?

Во всяком случае, что вы думаете о моей схеме?

Это было сделано следующее Александр и В. БЕНЗАРЬ инструкции.

Большое спасибо

73, Maximo

538

EA1DDO написал(а):

Где я могу получить полную старой схеме?

Журнал Радио 6 за 1971 год стр. 59 ( воспользуйтесь поисковиком ).

EA1DDO написал(а):

К сожалению, я не понимаю, что вы имели в виду.

Поляков В.Т. – ”Передатчик начинающего коротковолновика”.
Раздел “Налаживание передатчика” http://www.cqham.ru/tx16.htm

“Если передатчик работает без нагрузки, спадание анодного тока лампы V4 при настройке выходного контура в резонанс получается значительным. Это соответствует перенапряженному режиму, когда амплитуда переменного напряжения на аноде лампы равна или даже несколько больше постоянного анодного напряжения. Когда же переключателем S2 подобрана оптимальная связь с нагрузкой, спадание анодного тока лампы при настройке контура в резонанс становится небольшим, около 10...15%. Этот режим называется критическим. В критическом режиме лампа отдает в нагрузку максимальную колебательную мощность. В том случае, когда связь с нагрузкой слишком сильна, переменное высокочастотное напряжение на аноде лампы становится значительно меньше постоянного анодного напряжения, и отдаваемая мощность падает. Этот режим называется недонапряженным. В недонапряженном режиме анодный ток лампы V4 практически не изменяется при настройке выходного контура. Следует поэкспериментировать, настраивая передатчик во всех перечисленных режимах. В дальнейшем, приобретя некоторый опыт, радиолюбитель сможет добиться отдачи максимальной мощности в антенну, пользуясь только миллиамперметром РА1.”

EA1DDO написал(а):

Этот?

Да, правильно.

EA1DDO написал(а):

Что вы имеете в виду?

Статью И.Гончаренко “Разряд Конденсатора БП в ламповом РА”, опубликованную в “КВ и УКВ” 11 за 1996 год.
Скачать -  http://www.radioliga.com/archiv_KV.htm

EA1DDO написал(а):

Во всяком случае, что вы думаете о моей схеме?

М.Л.Хавин “Схемотехника радиопередающих устройств”. Энергия, Москва 1975 г.
Массовая радиобиблиотека Выпуск 891
Скачать - http://www.radioscanner.ru/files/electronics/file5818/

Михаил, 73!

539

EA1DDO написал(а):

0,250 А полный масштаб.

Да.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

540

Set-up написал(а):

Журнал Радио 6 за 1971 год стр. 59 ( воспользуйтесь поисковиком ).

Это почти такой же схема, как моя!

http://uploads.ru/t/o/e/4/oe4z3.png


Вы здесь » VE3KF forum » Усилители мощности » Усилители мощности на ГУ81


Создать форум. Создать магазин
