991

Но если очень охота провести испытания БП, то включите последовательно 12 ламп освещения на 220 В/100-150 Вт. Это и будет нагрузка. И  измерьте напряжение на самой последней к земле лампе. Затем это напряжение умножите на 12 и получите анодное напряжение на выходе БП под нагрузкой 100 Вт х 12 шт. = 1200 Вт.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX

992

VE3KF написал(а):

Процедура не совсем простая,

нашол простой  способ.    1. откриваю фото у себя на компютере. 2. делаю снимок экрана ./независимо от формата фото ,снимок экрана получается в формате PNG/ 3.загружаю на форуме обичным способом.
вот фото БП ВВ .вид с зади.
http://s7.uploads.ru/t/qmUlV.png

Отредактировано 4L4NW (2014-01-13 03:29:40)

993

To 4L4NW

Посмотрите эту ссылку Трансформаторы РА пост 30 и много вопросов по возможному использованию трансформаторов отпадут сами собой.

994

подскажите, читал рекомендацию включать паралельно экранной сетке резистор, для стекания зарядов. рекомедовалась величина 10 кОм. но кажется это касается больше современной керамики чем рогатки. потому что в отличае от керамики у рогатки 600 В минимум, а это 32 Вт на резисторе. много.  так стоит ли его ставить? или без него? или может чем заменить можно?

995

Роман написал(а):

потому что в отличае от керамики у рогатки 600 В минимум,

600 В это как раз максимум для 2-й сетки для ГУ81.  :flag:
Резистор для стекания заряда конечно можно ставить, но невыгодно энергетически. Обычно же рекомендуется питать сетку через параллельный стабилизатор, через который собственно и может стекать заряд сетки. Если же сетка питается нестабилизированным напряжением, то надо ставить резистор утечки, но не 10 кОм, а достаточно 30 кОм. В этом случае ток 20 мА вполне достаточно для стекания заряда. А ток через 10 кОм становится соизмерим с током питания самой сетки, что слишком много. :flag: Одна рекомендация - 30 кОм должны состоять как минимум из нескольких последовательных резисторов. Все же 600 В.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX

996

Предпочитаю отличное грузинское вино Киндзмараули.  :offtop:  :flag:

Подпись автора Киндзмараули у меня нет. Зато есть Ркацители и Мцване собственного изготовления. Вот выпил стакана осмелился испытать БП ВВ.

Включил последовательно 12 ламп освещения на 220 В/100 -  включил нагрузку и замерил напряжение сначала на последней лампе потом на резисторе делителя. Использовал разные тестеры. Получил разные результаты. Итого имеем. ПРИ НАГРУЗКЕ 1200 ВТ НАПРЯЖЕНИЕ С 3000 В ПАДАЕТ ДО 2600 В. Это в пределах нормы? Или как?

997

4L4NW написал(а):

ПРИ НАГРУЗКЕ 1200 ВТ НАПРЯЖЕНИЕ С 3000 В ПАДАЕТ ДО 2600 В.

Это у Вас и дросселями такое падение или без них?
С лампочками БП имеет нагрузку. С резистиным делителем этой нагрузки у БП практически нет. Это два разных случая. Вам лучше использовать вариант с нагрузкой, чтобы выяснить нагрузочную характеристику БП. И если там реально такая просадка, то скорее всего, транс слаб. Вы исрытали один транс или два в параллель?

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX

998

спосибо . если а правильно понял 400 в просадки это много. попробую разных варянтов .  а сколько дольжно быть просадки ? я испитал два транс в паралел.

999

4L4NW написал(а):

если а правильно понял 400 в просадки это много. попробую разных варянтов .  а сколько дольжно быть просадки ? я испитал два транс в паралел.

Если трансы достаточной мощности, то с дросселями не должно быть никакой просадки, вообще. Это идеальный случай. А если такая просадка, то Вам нет смысла применять дросселя. Просто ставьте на выход выпрямителя емкости.

4L4NW написал(а):

НАПРЯЖЕНИЕ С 3000 В ПАДАЕТ ДО 2600 В

Как узнали, что начально там 3000 В? Как ведет себя сеть 220в, нет по ней просадки? Какое омическое сопротивление имеют дросселя?

4L4NW написал(а):

я испитал два транс в паралел.

Два выпрямителя или две вторичные обмотки?

http://ve3kf.com/smf/index.php

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX

1000

УМна ГУ81М:http://s8.uploads.ru/t/sPXmf.jpg
http://s8.uploads.ru/t/O5LVQ.jpg
http://s9.uploads.ru/t/cHCNG.jpg
http://s8.uploads.ru/t/ELs8b.jpg
http://s9.uploads.ru/t/bVEhs.jpg
http://s9.uploads.ru/t/OFnGw.jpg
http://s9.uploads.ru/t/XA0F7.jpg
http://s9.uploads.ru/t/iCu9b.jpg

Подпись автора

RZ 3 TI  г. ДЗЕРЖИНСК

1001

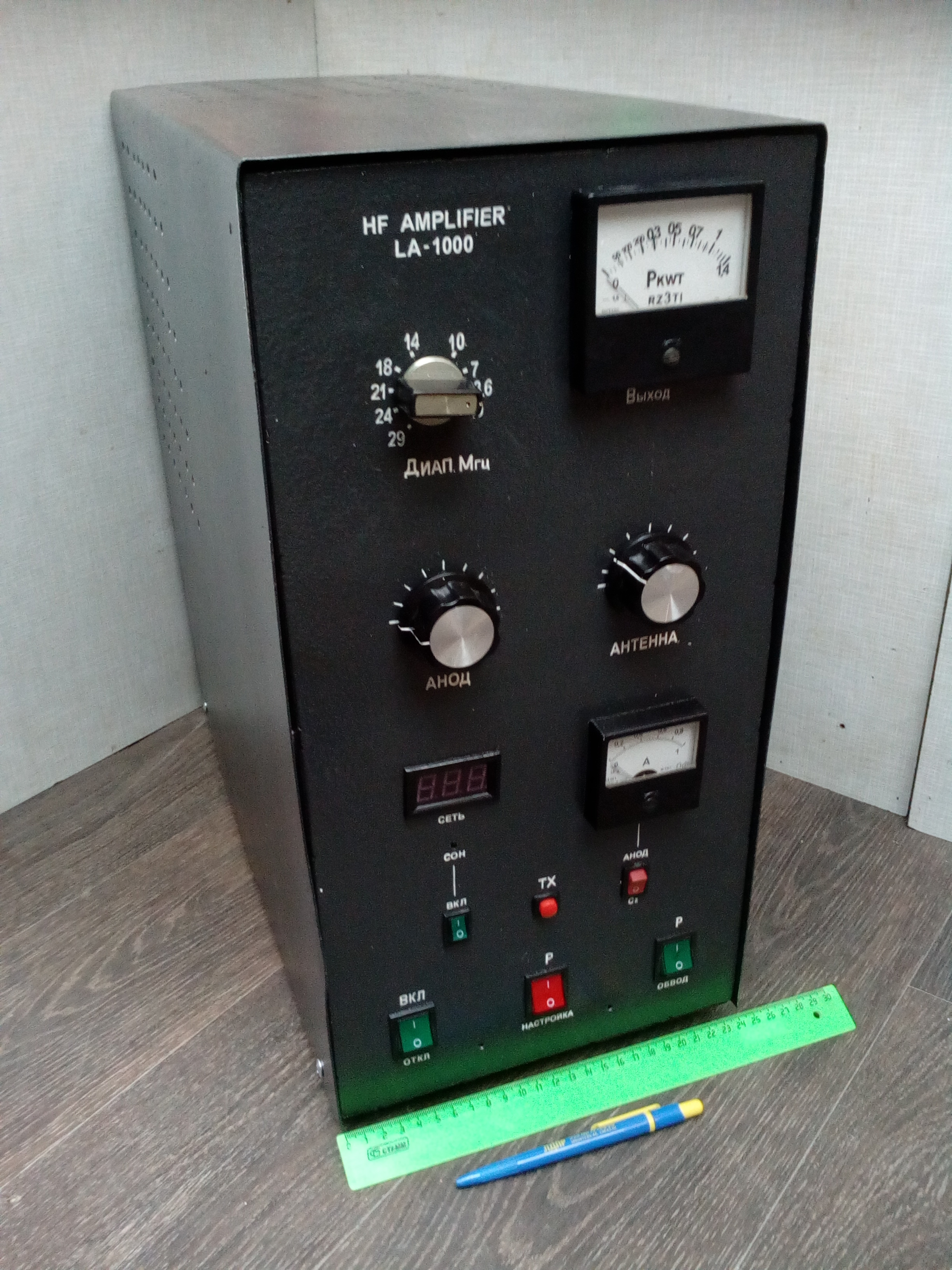

Вот УМ на ГУ81 с ОК Рвых --1Квт Рвх--40--50вт. http://forumupload.ru/uploads/000e/73/7c/72/t575428.jpg

Подпись автора

RZ 3 TI  г. ДЗЕРЖИНСК

1002

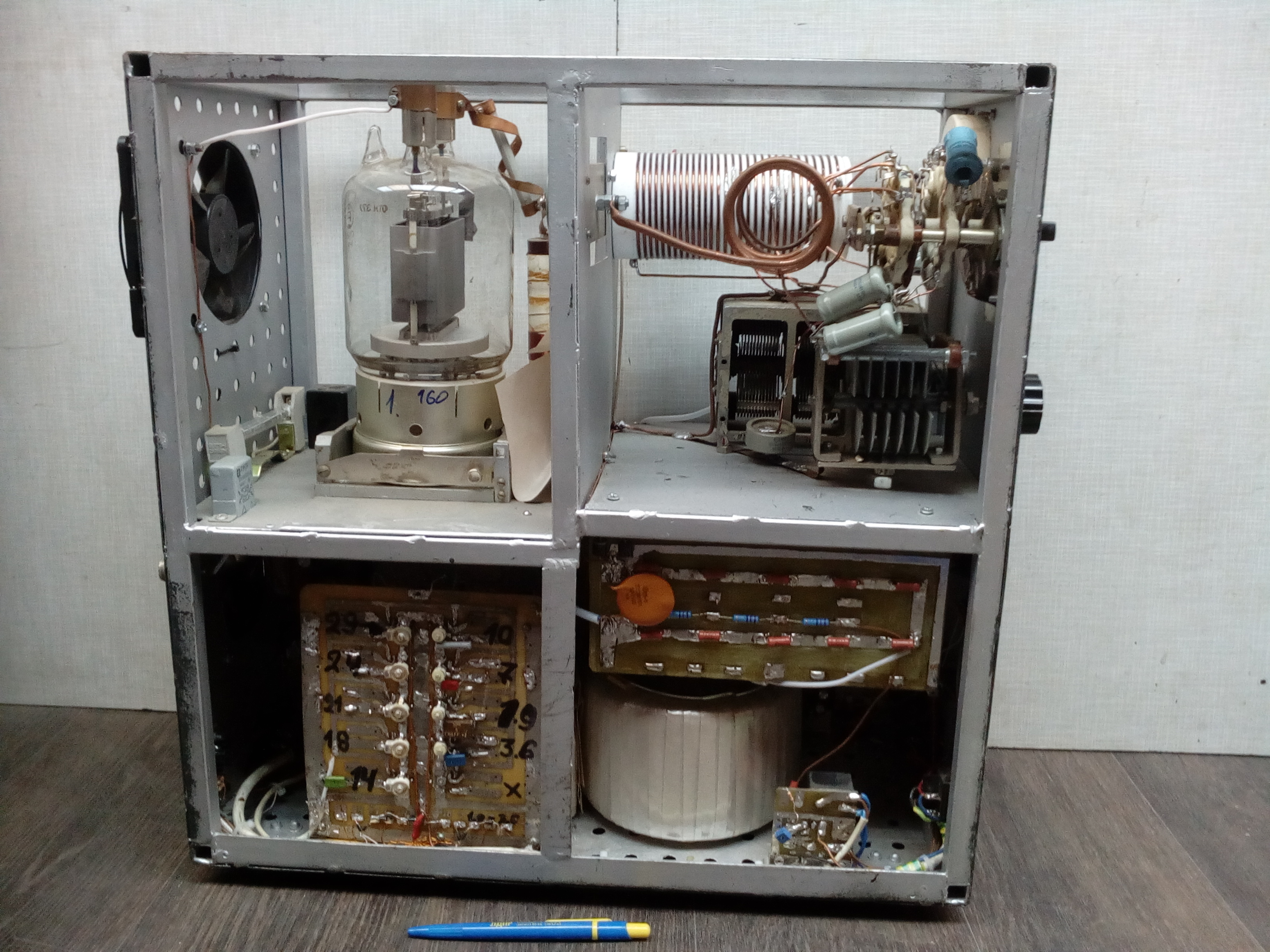

Фотоhttp://forumupload.ru/uploads/000e/73/7c/72/t338325.jpg

Подпись автора

RZ 3 TI  г. ДЗЕРЖИНСК

1003

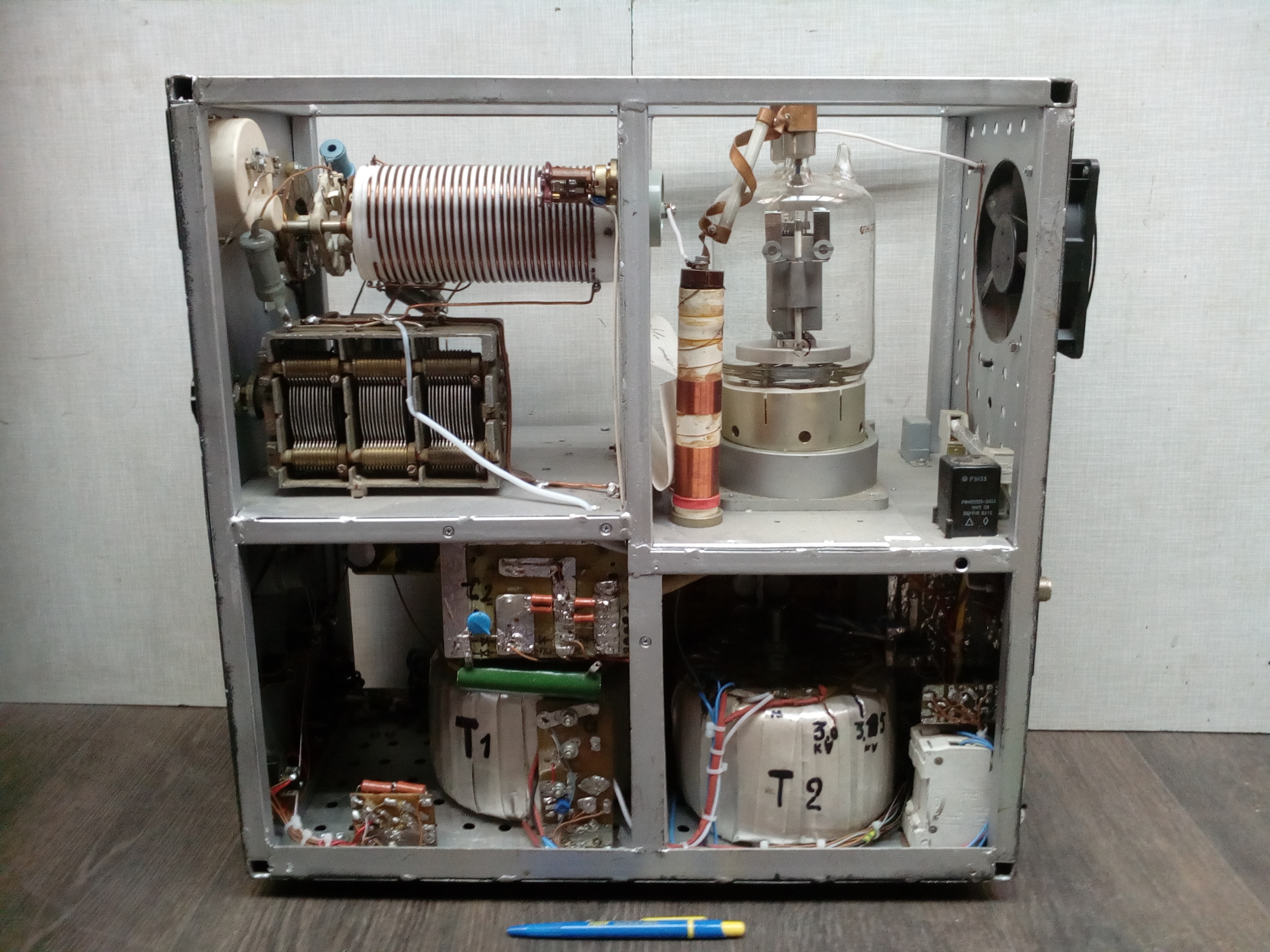

http://forumupload.ru/uploads/000e/73/7c/72/t311827.jpg

Подпись автора

RZ 3 TI  г. ДЗЕРЖИНСК

1004

Наконец то анодный дроссель стали делать с маленькой индуктивностью, судя по фото, а то вечно - должен быть не меньше 200мкгн... А вот горячий кпе маловат судя по фото, не по зазору, а по диапазону изменяемой емкости..

Отредактировано R0SBD (2021-01-28 22:52:50)

1005

R0SBD написал(а):

Наконец то

Я обратил внимание не на дроссель, а на то, что даже провод в качестве земляной шины (особенно для РА с ОК) снимет много возможных проблем.

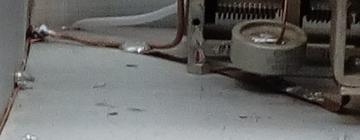

http://forumupload.ru/uploads/000e/73/7c/53/t917051.png
http://forumupload.ru/uploads/000e/73/7c/53/t605589.png

Пусть не шина-лента, пусть провод, но вполне возможные (с прошествием времени) неконтакты дюраль/сталь, дюраль/дюраль этот провод "возьмет на себя". :cool:
А на верхнем фото (насколько смог рассмотреть) и контакт "медь/дюраль" исключен, шайба проложена  :cool:

Мелочь?
А как экономит нервы  :crazyfun:
Нередко приходилось в старых усилителях чистить землю. Ну и дублировать шинкой/проводом, особенно в ВКС и входных цепях.
После такого хозяева переставали верить в священное качество контакта двух дюралевых деталей корпуса  :D

1006

Вячеслав написал(а):

Вот УМ на ГУ81 с ОК Рвых --1Квт Рвх--40--50вт. http://forumupload.ru/uploads/000e/73/7c/72/t575428.jpg

Подпись автора

    RZ 3 TI  г. ДЗЕРЖИНСК

Скажите, каким образом переключатель диапазонов на пять положений от Р-130 получился на все диапазоны? Кручу его в руках и так и так, не пойму.

Отредактировано kronas (2021-02-06 07:33:38)

Подпись автора

Сергей

1007

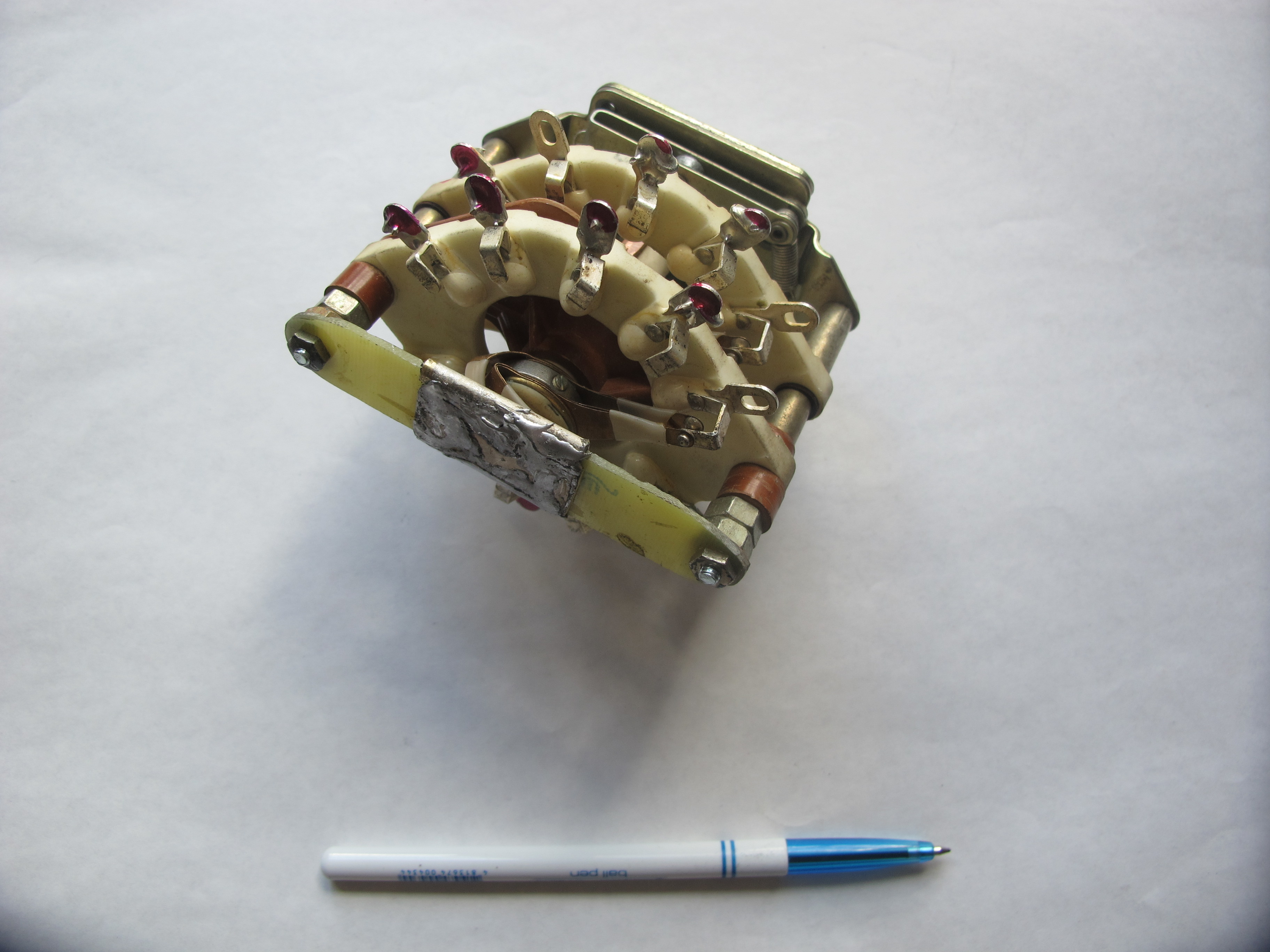

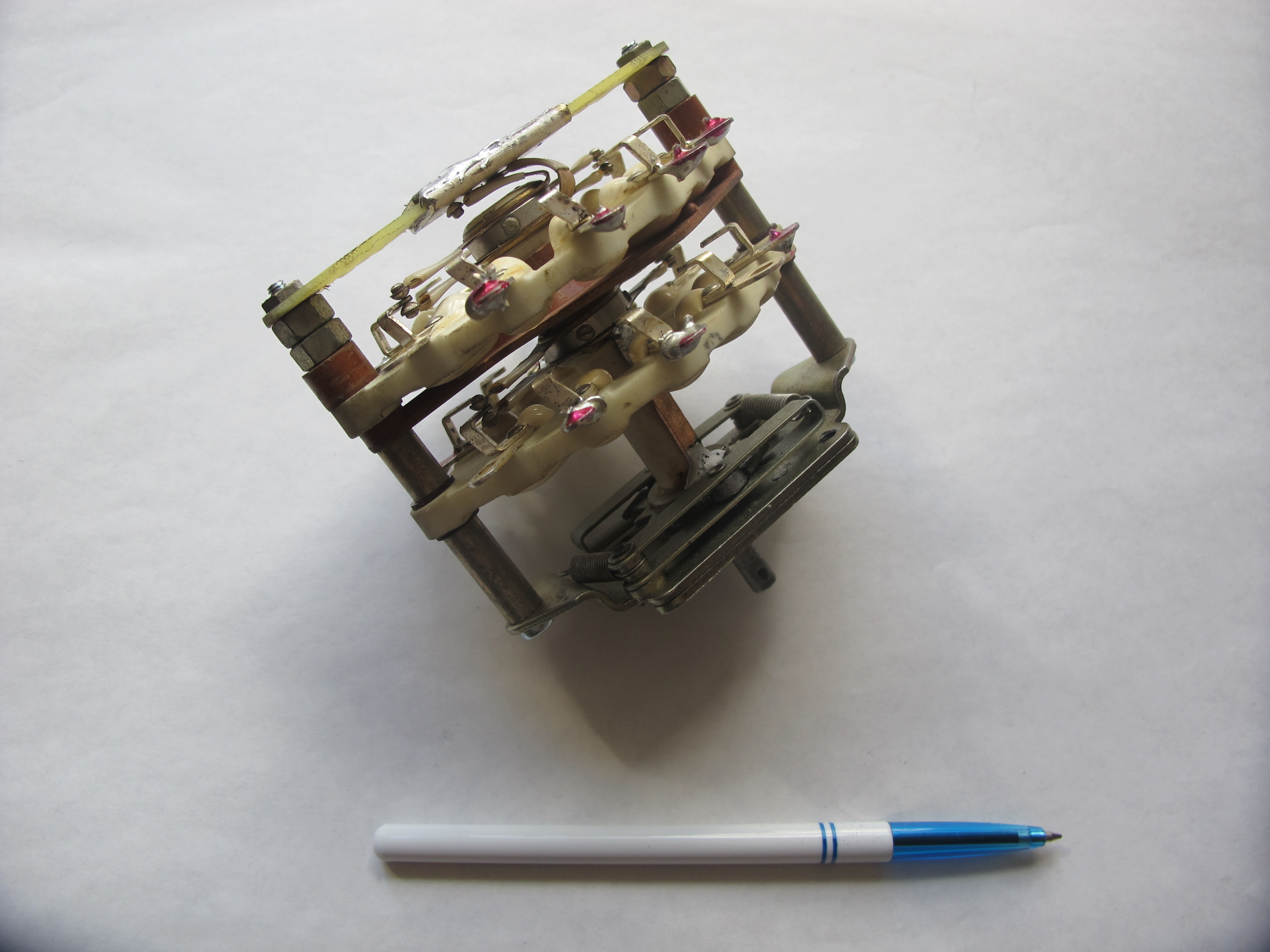

Модернизация пер--ля от Р130й;http://forumupload.ru/uploads/000e/73/7c/72/571380.jpg

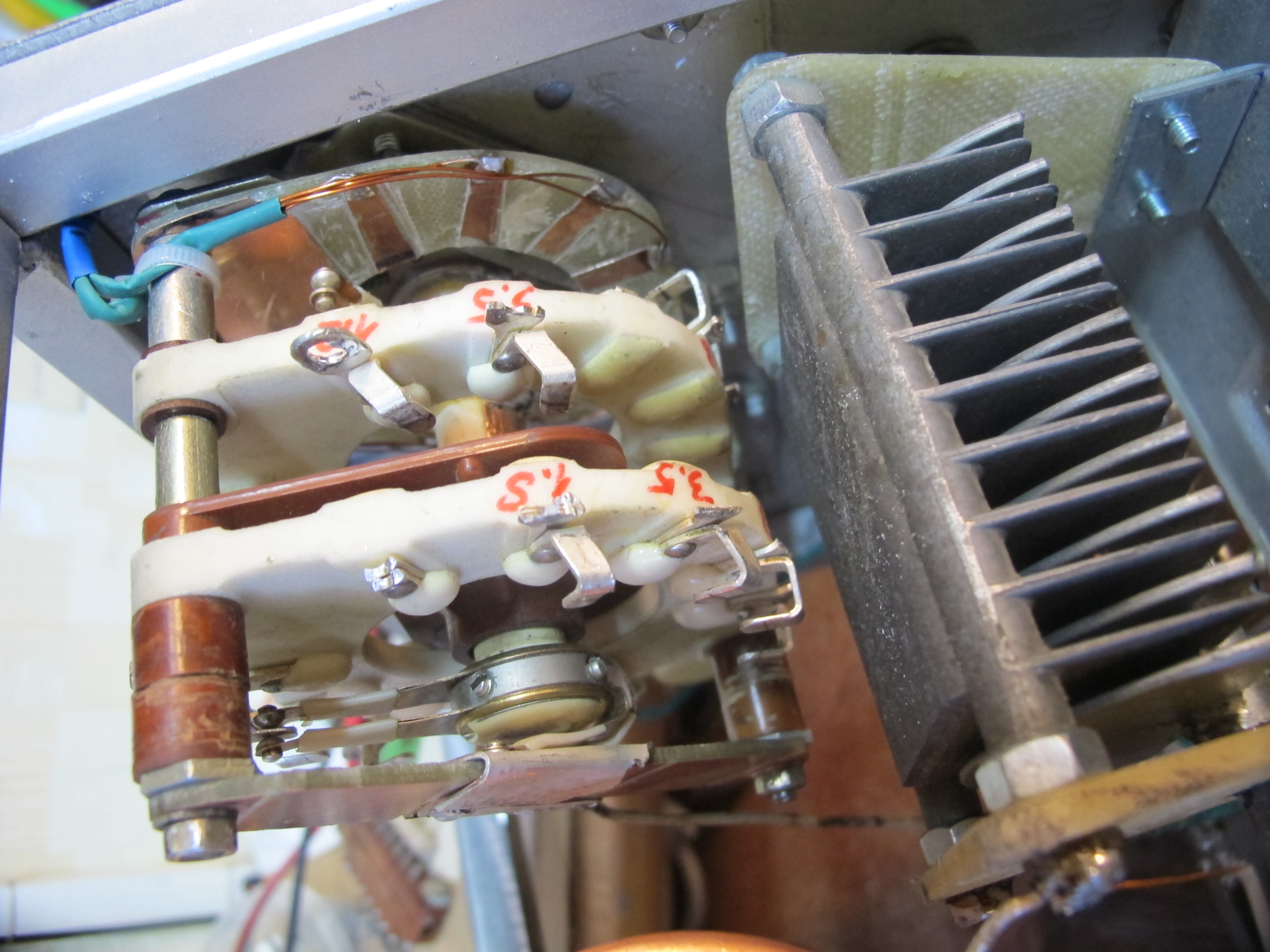

http://forumupload.ru/uploads/000e/73/7c/72/54369.jpg
http://forumupload.ru/uploads/000e/73/7c/72/461789.jpg

Подпись автора

RZ 3 TI  г. ДЗЕРЖИНСК

1008

TO Вячеслав
Уверены что в  схеме управления реле входных контуров VD2;VD3;VD4  включены правильно?

1009

UA9TL написал(а):

Уверены что в  схеме управления реле входных контуров VD2;VD3;VD4  включены правильно?

Если имеются ввиду диоды из схемы в посте 1000, то таки да, все верно. Это сделано специально, чтобы в положении к примеру 1,8, включались сразу 2 реле 1,8 и 3,5(К3 и К4). А положении 3,5 Мс, включалось только одно реле (К4).

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX

1010

Мне кажется, что в положении переключателя "18 МГц" сработает только реле К9 и подключит ко входу лампы только ёмкость С13 без какой либо индуктивности, аналогично положения "10"МГц", и "3,5МГц".

1011

UA9TL написал(а):

Мне кажется, что в положении переключателя "18 МГц" сработает только реле К9 и подключит ко входу лампы только ёмкость С13 без какой либо индуктивности, аналогично положения "10"МГц", и "3,5МГц".

18 Мс подключит ТОЛЬКО К8 и С13. А диод должен стоять между К8 и К9, чтобы включилась катушка 21 Мс и доп. кондер С13.
Аналогичная ошибка с 7 и 10 Мс.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX

1012

Да, конечно К8, т.е. автору необходимо подправить схему

1013

UA9TL написал(а):

автору необходимо подправить схему

Те, кто не просто слепо повторяет схему, тот поймет ошибку.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX

1014

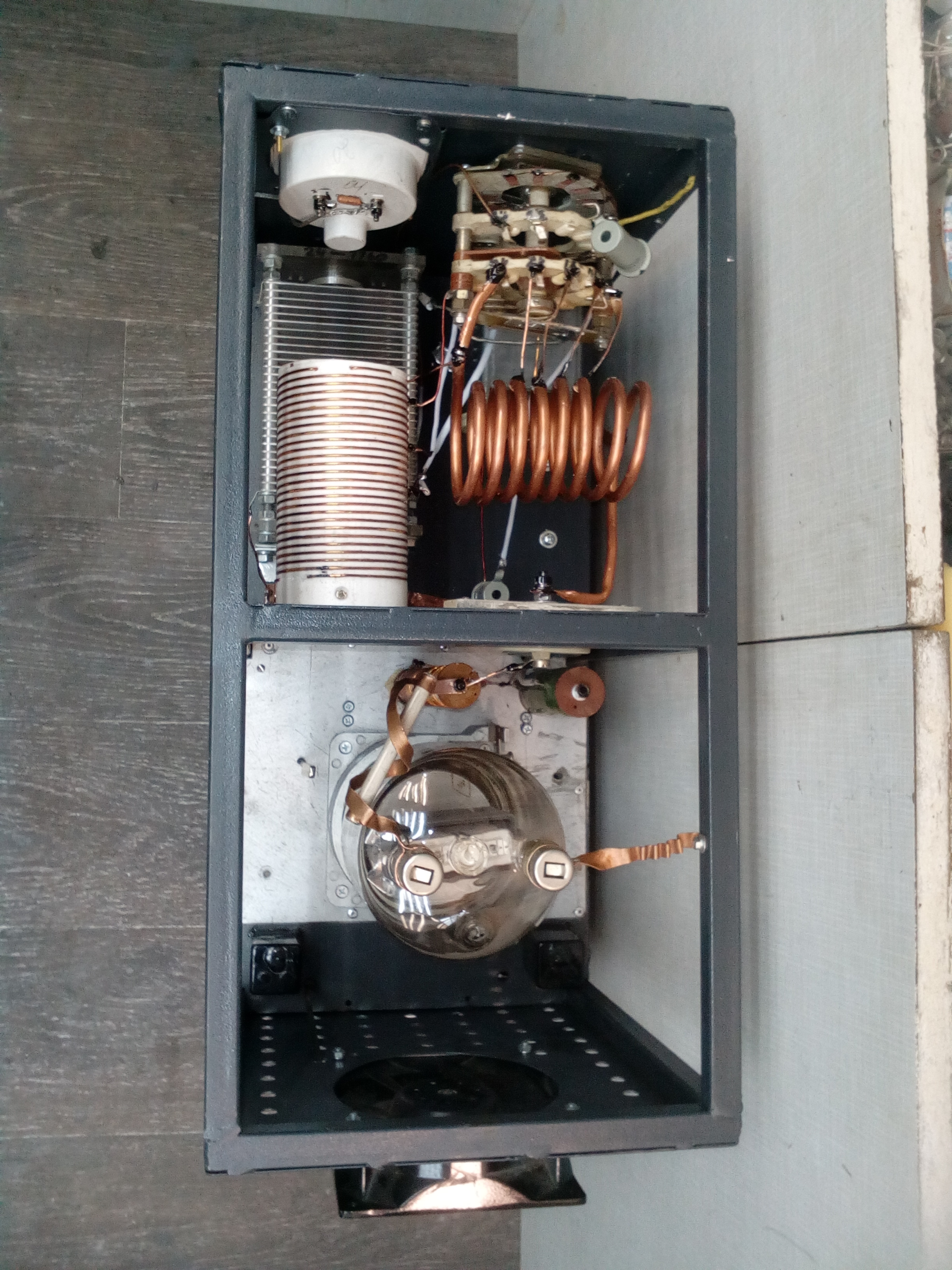

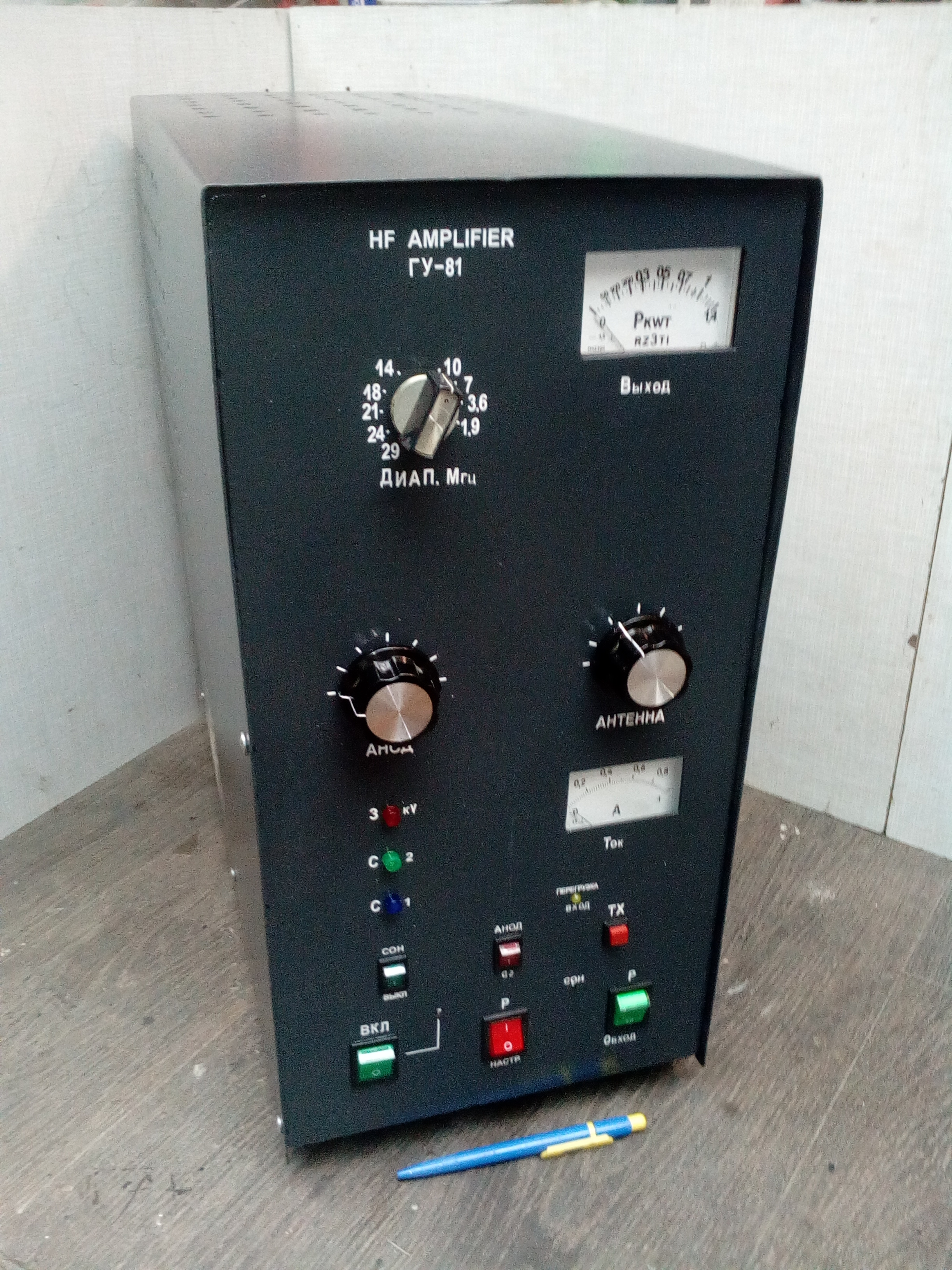

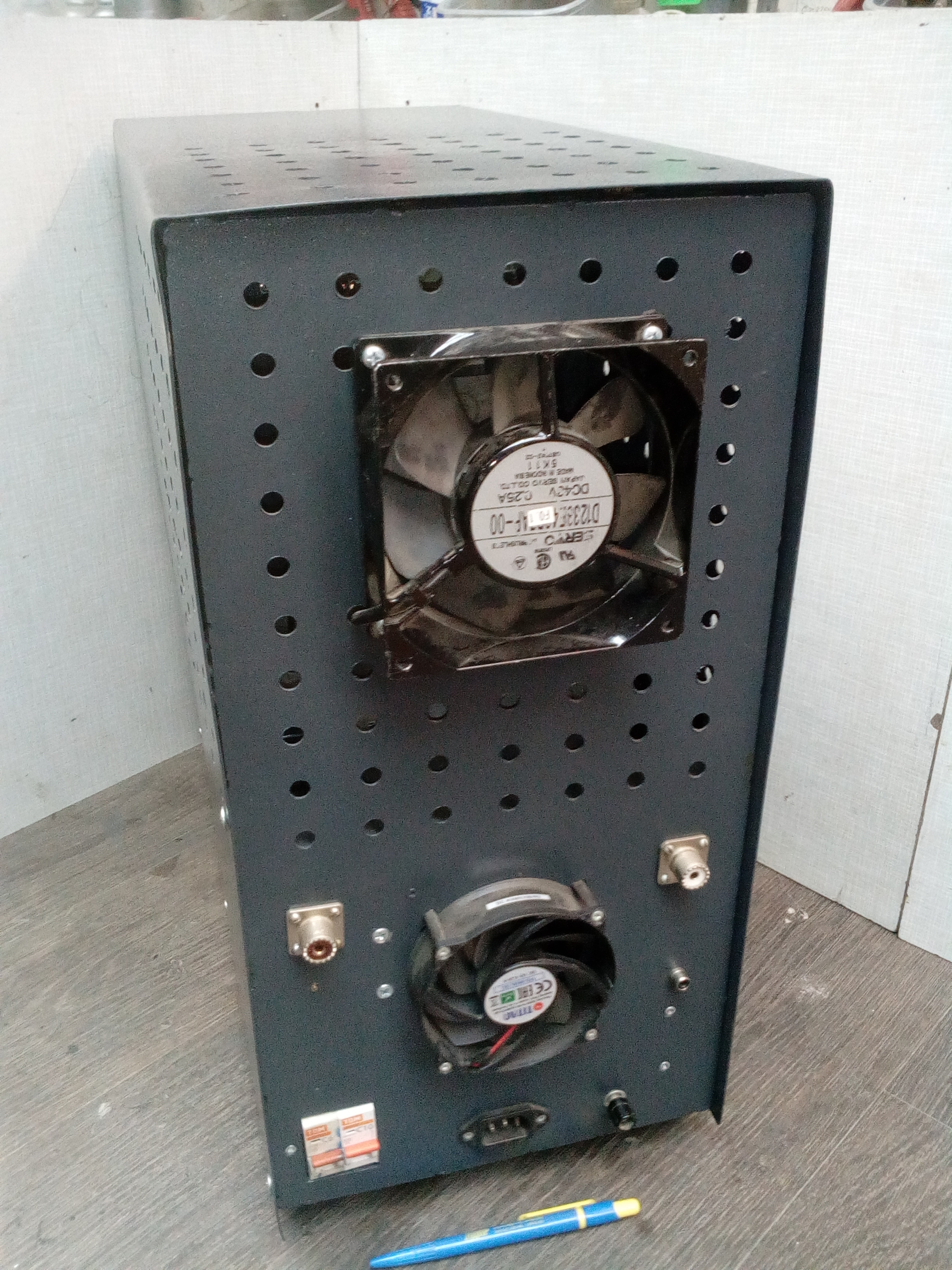

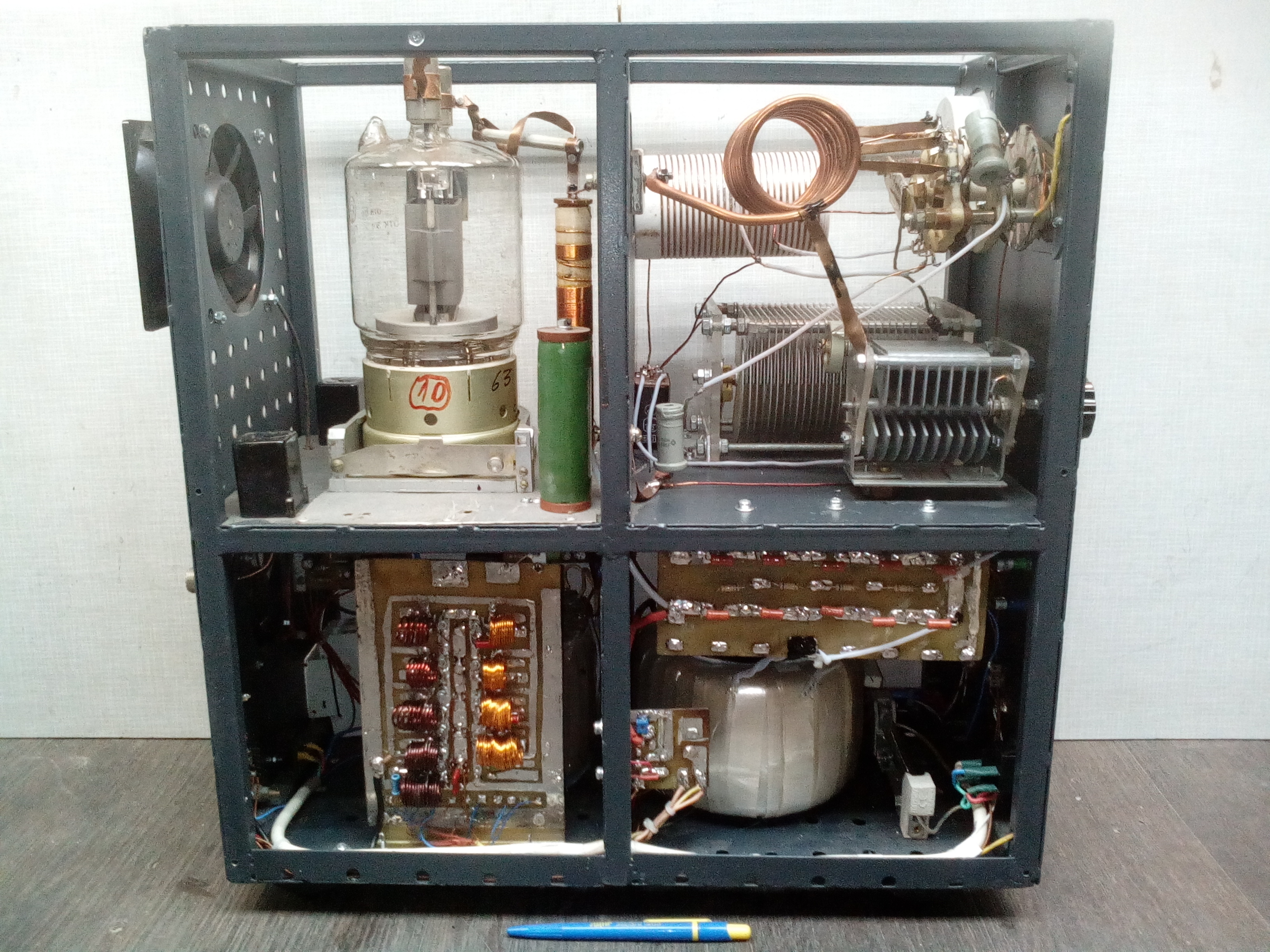

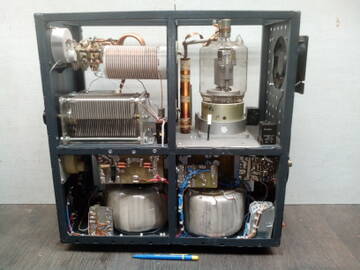

Еще УМ на 1 ГУ81: Рвых--1,2Квт Напр. Анода--3Кв С2--700в http://forumupload.ru/uploads/000e/73/7c/72/t628653.jpg
http://forumupload.ru/uploads/000e/73/7c/72/t104668.jpg
http://forumupload.ru/uploads/000e/73/7c/72/t432558.jpg
http://forumupload.ru/uploads/000e/73/7c/72/t645269.jpg
http://forumupload.ru/uploads/000e/73/7c/72/t587527.jpg

Подпись автора

RZ 3 TI  г. ДЗЕРЖИНСК

1015

Схема:http://forumupload.ru/uploads/000e/73/7c/72/t398759.jpg
http://forumupload.ru/uploads/000e/73/7c/72/t113752.jpg
http://forumupload.ru/uploads/000e/73/7c/72/t652025.jpg

Подпись автора

RZ 3 TI  г. ДЗЕРЖИНСК

1016

Не знал куда разместить, потому решил написать в этой теме.
Тут подарили мне такие вот релюшки, аж 9 шт. По сути, электрозамыкатели на одну пару контактов.
Что за тип, где применялись, я не знаю. Впервые такие держу в руках. Обмотка на 221 ом, питание 24вольта.
Контакты сидят на фарфоре. Пятно контактов порядка 4мм. Зазор между контактами примерно 7мм.
Выход сверху, через фарфоровый изолятор ( два контакта сверху).
Вопрос.  Можно ли такими релюхами  осуществить  коммутацию в выходном П-контуре  в  УСМ с выходом на 2 квт?
И вообще, где возможно их использование  еще?  Например, переключение анодного дросселя в УСМ может быть?
Что могут  выдержать такая контактная пара, из расчета по ВЧ?
Фото ниже:
http://forumupload.ru/uploads/000e/73/7c/331/t921911.jpg
http://forumupload.ru/uploads/000e/73/7c/331/t815903.jpg
http://forumupload.ru/uploads/000e/73/7c/331/t972764.jpg
http://forumupload.ru/uploads/000e/73/7c/331/t267503.jpg

Отредактировано Alex_EW6T (2021-07-16 16:38:36)

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

1017

Думаю, что это ВЧ реле.
Скорее всего потянет 2 ГУ81.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX

1018

Понятно дело, что вакуумник то лучше будет, но если судить по площади контактов, скажем В2В, то эти не уступают, даже зазоры в разомкнутом виде у них больше... Вот бы найти  паспорт на них, тогда было бы можно почитать. Но какой это тип, ума не приложу.  Похоже на военное применение....

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

1019

Alex_EW6T написал(а):

если судить по площади контактов, скажем В2В, то эти не уступают, даже зазоры в разомкнутом виде у них больше

Если не уступают, то тем более надо их применять.
Зазоры как раз не имеют решающего значения, потому что на нужном отводе катушки ВКС, расчетное сопротивление нагрузки всего 50 Ом, поэтому даже при мощности 2 кВт, напряжение ВЧ будет всего сотни В, 300-400 В.
Это не 3-4 кВ, когда уже нужны зазоры большие.
На 99% это военные реле, поэтому паспорт к ним недоступен.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX

1020

Alex_VE3KF написал(а):

На 99% это военные реле, поэтому паспорт к ним недоступен.

Вот все что удалось выяснить, что приятель какой то военный блок раскурочил из военной авиации. А я кстати, почему то и предположил, что хотя и срабатывает надежно от +24, но все же показалось в самом  начале, а не нужно ли им +27.... это бортовое питание самолетов.  Но тем не менее, спасибо за ответ!  :flag:

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8
