Насколько критично, если полоса будет не цельная, а с кусков. В месте стыка две полосы просто накладываем в нахлест друг на друга на 1,5см и притягиваем болтом к корпусу, и всё? Этого достаточно?

Отредактировано R0SBD (2020-06-18 08:45:24)

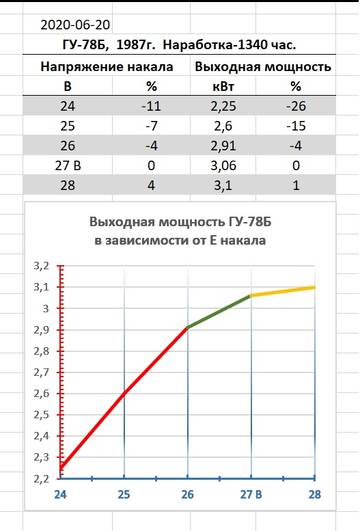

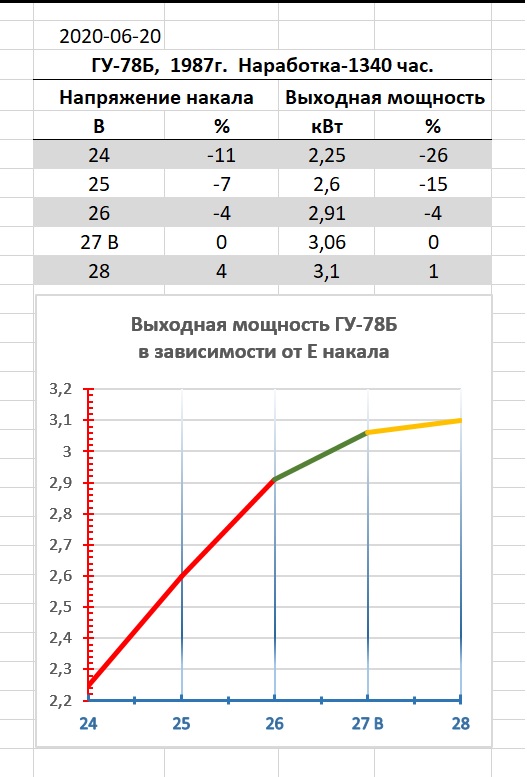

Поскольку блок питания накала имеет плавную регулировку выходного напряжения, проделал лабораторную работу по проверке режима накала ГУ-78Б. Если накал питать от трансформатора точно напряжением 27В то при просадке напряжения сети в режиме передача с 230В до 214В (-7%) напряжение накала упадет до 25В а выходная мощность с 3060Вт до 2600Вт. Это при хорошей сети и питании усилителя от 2-х фаз (два трансформатора по 3кВт). Получается не паспортный режим лампы по накалу!   Чтобы обойти эту проблему производители делают напряжение накала примерно 28В. Но усилитель часто и много работает на приеме и тут ресурс лампы резко сокращается из за повышенного напряжения накала. Заработают продавцы...   Для ГУ-74 можно не заморачиватся стабилизацией накала там мощность, просадка напряжения и ... цена ниже . Для нашей любимой ГУ-78Б все таки лутше будет застабилизировать накал на зеленом участке графика на картинке а под конец службы лампы плавно перейти на желтый участок.

Jonas_LY1O

Подпись автора

Jonas_LY1O http://www.qrz.lt/ly1o/

Нагрузка 2,5 а не 1,5 кВт на каждую фазу, всего ок 5 кВт при выходе с усилителя 3 кВт. Проверил на входе в дом, стоит солнечная електростанция на 5 кВт а входной силовой кабель 10 мм2, все ОК! Просадка 2,3 и 2,8В на входном щитке. Но до шека идет стандартная розеточная проводка 2,5 мм2 х 3 фазы. Как в стандартном доме. Чтобы уменшить просадку надо тянуть силовой кабель сечением 4-6 мм2. Такой кабель не заделать в стандартную розетку.
Jonas_LY1O

Подпись автора

Jonas_LY1O http://www.qrz.lt/ly1o/

Понятно, без разпредщитка в шеке не обойтись . Надо подумать.
Jonas_LY1O

Подпись автора

Jonas_LY1O http://www.qrz.lt/ly1o/

Никогда не заморачивался просадкой напряжения сети ведь она всегда есть. К тому еще "гулянка" c 230 до 242В. Но прежде чем прокладывать новый кабель решил все основательно проверить. И так с начала теория. От входного щитка до шека проложенны три 3-х жильных кабеля для каждой фазы сечением 2,5 мм2. Длина кабеля 15 м это 30 м провода сопротивлением 0,21 Ома. При нагрузке 2 кВт (8,7А) просадка будет всего -1,83 В. Днем благодаря солнечной электростанции просадка в щитке -0,5 В, ночю -3 В. Если все ОК то одкуда просадка?
Спасибо скажем цыфровому измерителю ОМ power . Я проверял его не показометром а FLUKE 179 true RMS multimeter - все точно. А вот при передаче не проверил . Оказывается при просадке -6 В ОМ power показывает -16 В. Т.е. вместо -2,5% показывает -7%! Возник вопрос правильно он показывает просадку анодного и не много ли? При 2 кВт (Еа=1,6А) на выходе просадка с +2900 В до 2460 В т.е. -15%. Тут высокое не чем померить, по этому померил просадку на нижнем к земле выпрямителе - они соеденены последовательно, получилось -11%.
Возник ''спортивный" интерес найти причину вранья цифрового вольтметра сети OM power.

Ненормальная просадка присутствует уже на выходе измерительного выпрямителя. Если усилитель выключен просадка на выходе измерительного выпрямителя нормальная. Проверял нагружая сеть 2 кВт-ной внешней нагрузкой. Есть идеи?
Jonas_LY1O

Отредактировано Jonas_LY1O (2020-06-23 10:03:36)

Подпись автора

Jonas_LY1O http://www.qrz.lt/ly1o/

Да, Саша.
Начинаю жалеть, что не открыл тему как на том форуме.
Причины?
Говорите - кабель хороший?
Так навскидку:
"просела" затяжка винта в розетке
то же самое в клеммнике
то же самое в автомате

И причин может быть очень много, не всегда явных и ярко выраженных.
А "тут чуть неконтакт", там чуть - и результат не замедлит показать себя.
Причем зачастую без нагрева, без вони изоляции и прочих видимых эффектов.

Повторю: может открыть тему по первичному электропитанию?
Рано или поздно будут вопросы и будут нестандартные глюки, требующие решения.

Да, по конкретной проблеме:
Саша, кабель 2,5 не маловат, при трехфазном вполне потянет нагрузку. Но вот то, что запаса не будет - это 200%.

Это, кстати, я тебя и цитирую
Посему: 2,5 квадрата на фазу - достаточно. Но, повторю, если это отдельная линия, без промежуточных стыков (не дай бог - скруток) и если розетки - керамика с нормальными "ухватами", а не Китай в полоской контачащей с вилкой в одной точке.

Толя, открывай тему, нужная тема, далеко не все владеют вопросом, поэтому она нужна.    Вопросы первичного электропитания РЭА

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos    На продажу имеются 2 мои книги - по антеннам и по УМ.

Получается что внутренний измеритель подключенный паралелно вешей нагрузке проводом длиной 1,5м (шнур питания усилителя) показывает правильно. А если нагрузка (анодный трансформатор) подключена к усилителю на прямую то просадка в два раза больше? Ладно возмемся за проверку шнура питания усилителя .
Jonas_LY1O

Подпись автора

Jonas_LY1O http://www.qrz.lt/ly1o/

Пока не выходим за собственно конкретный РА - закончим разговор тут.
Тему откроем превентивно, надо поднять ссылки на программы расчета и прочее.
Пригодится рано или поздно.
ОФФ:
видел РА на 43-ей с шнуром питания ПВС - 0,75

Открыта новая тема
Вопросы первичного электропитания РЭА.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos    На продажу имеются 2 мои книги - по антеннам и по УМ.

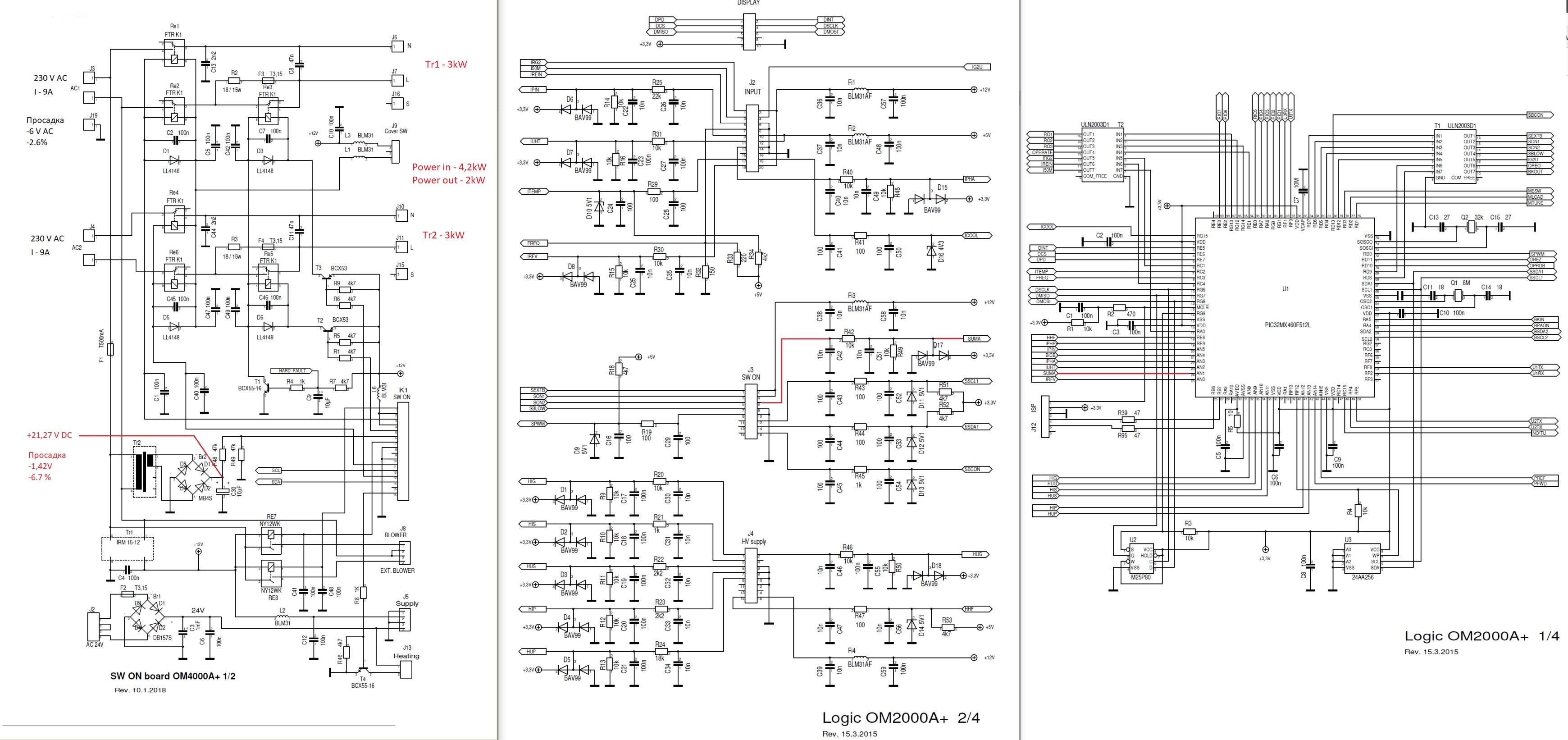

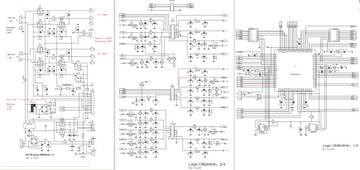

А насколько изменяется напряжение на выходе моста Br2 при изменении на входе транса Tr2 всего на 3 В?

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos    На продажу имеются 2 мои книги - по антеннам и по УМ.

Вот с этого места проблема у вас. Почему на входное воздействие в виде изменения питания на входе моста на 2,37%, на выходе выпрямительного моста вы имеете отклик в 7,61%?

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos    На продажу имеются 2 мои книги - по антеннам и по УМ.

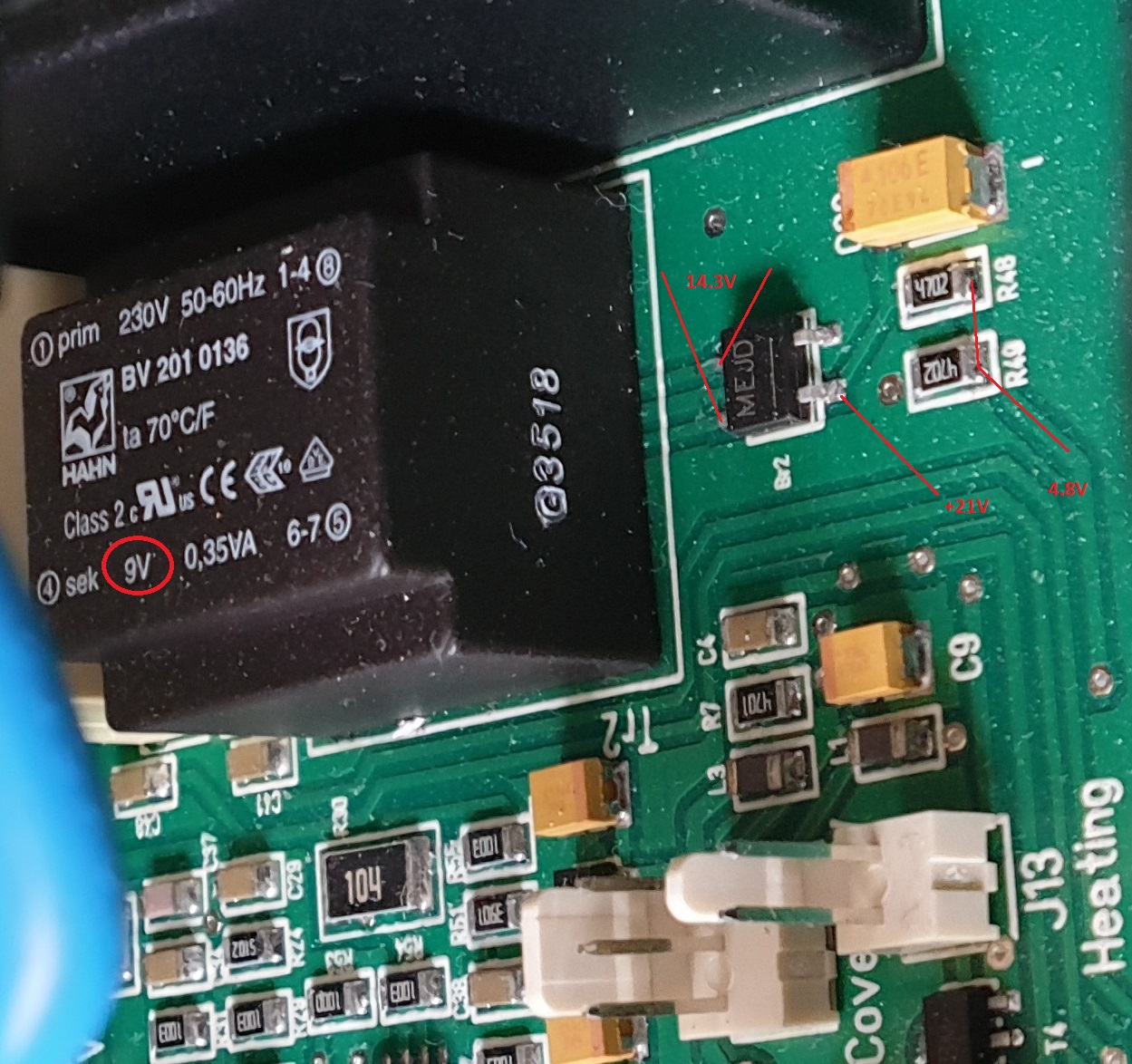

Интересный вопрос. Написано на РСВ, хоть и с ошибкой, sek 9V (вместо sec от слова secondary)  Вообще то, для исключения факторов, лучше вторичную временно отключить от моста и замерить AC.
Это вопрос скорее производителю - откуда такая значительная разница 14 В вместо 9 В.
В принципе это не страшно, все зависит как запрограммирован АЦП в процессоре.
После делителя R48/R49 47k/47k уже только 4,25 В.
Там есть еще второй делитель R42/R49 10k/10k.
Но с учетом влияния сопротивления второго делителя 10к/10к, напряжение после первого делителя должно быть 3,2 В, а там 4,25 В. Это может быть что-то с вторым делителем, например резисторы не по 10к а по 18к.
А может и схема не соответствует реальной схеме, но производителю лень исправлять модифицированную схему, потому и старая схема.
