Александр,спасибо.
Восстанавливаю усилитель на ГУ43Б двадцатилетней давности  сборки.
Случайно наткнулся на Ваш форум.Ваши консультации по УМ на ГУ43Б показались мне
наиболее квалифицированными во всем интернете. Зарегистрировался.
Если в дальнейшем у меня возникнут вопросы,прошу не отказать в консультации.
Заранее благодарен.C наступающим.
73!

Отредактировано Игорь (2021-12-31 11:23:37)

Слесарку почти доделал.
БП  отдельно.
Стоят 2 трансф. от УИП-1 (по 650Вт)последовательно.
С каждого около 1050v переменки.Первичка 1,25мм,вторичка 0,8мм.
Накал,смещение и на упр. сетку напряжение с отдельного трансф. (Р габ около200Вт)
Хотелось бы получить с ГУ43Б 1500Вт в режиме CW и SSB.
Блок с лампой еще не готов,поэтому измерить падение анодного напряжения при нагрузке не получится.
Что посоветуете?Интересно не только расчетные значения,но и практические выводы.

Отредактировано Игорь (2022-01-20 12:38:55)

У меня 2 таких блока ВВ.
В одном ёмкость на выходе 200.0 мкф и дроссель насыщения на ТС-200К.
Ток начальный подбирал. Величину за давностью лет не помню.
Легко отдаёт 2100 в при токе 1 ампер.
Но для Гу43Б это низкое напряжение.
Второй ВВ работает в паре с 4 Г811.
Применены электролиты 6 шт по 620 мкф( какие были).
1500 в . Усилитель раскачиваю до 0.8 а.
Не греется от слова совсем.

Отложите для других ламп.

А если впихнуть в БП третий транс на 700Вт. ?
С каждого снять по 800v ,включив их последовательно.
Емкость стоит 60мкФх4000v.
Транс на 2кВт с вторичкой 2400v/1а мне сложно найти.

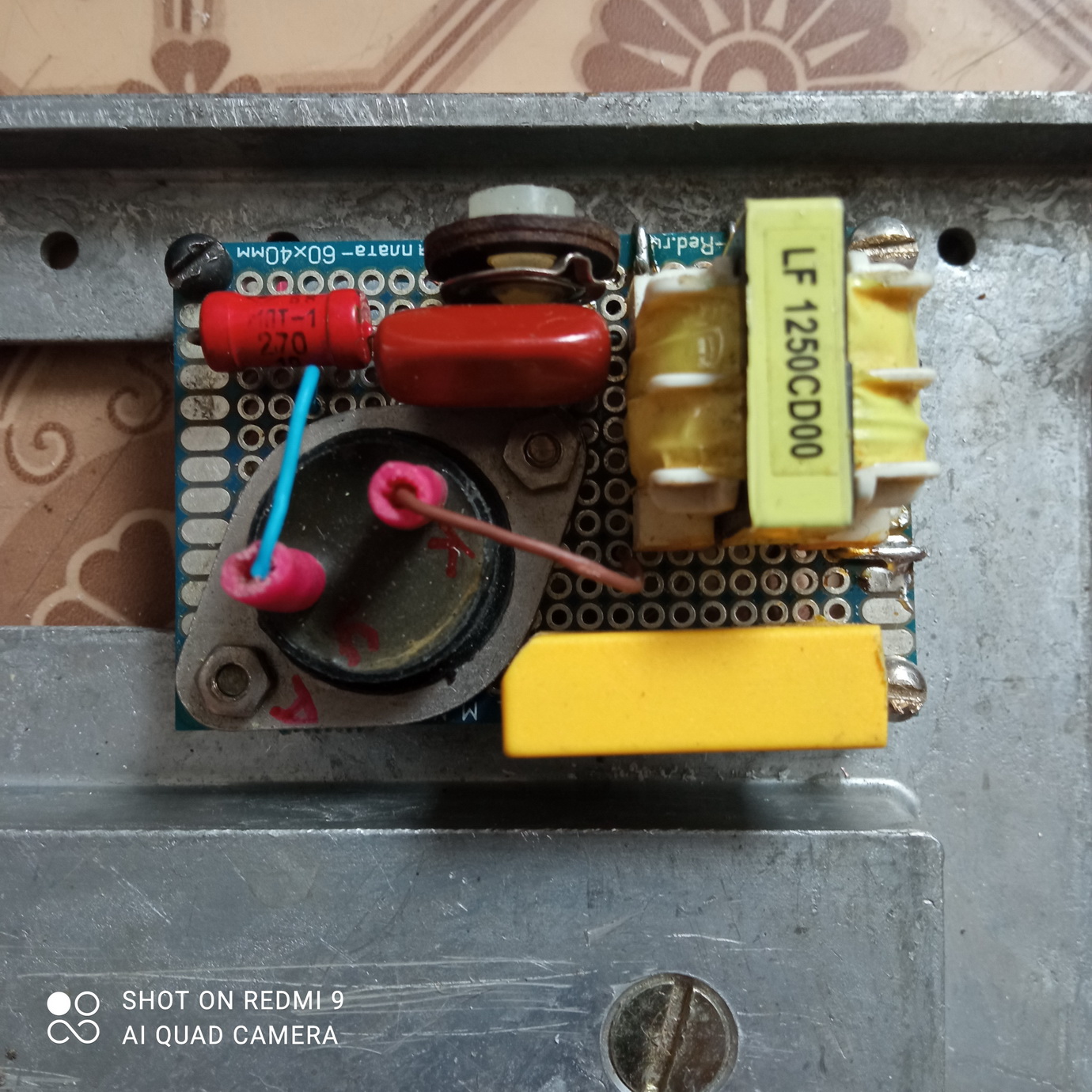

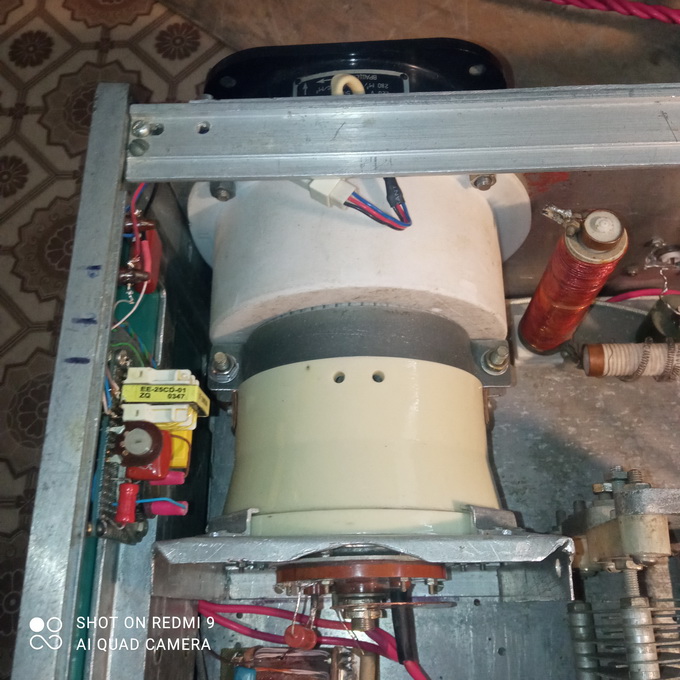

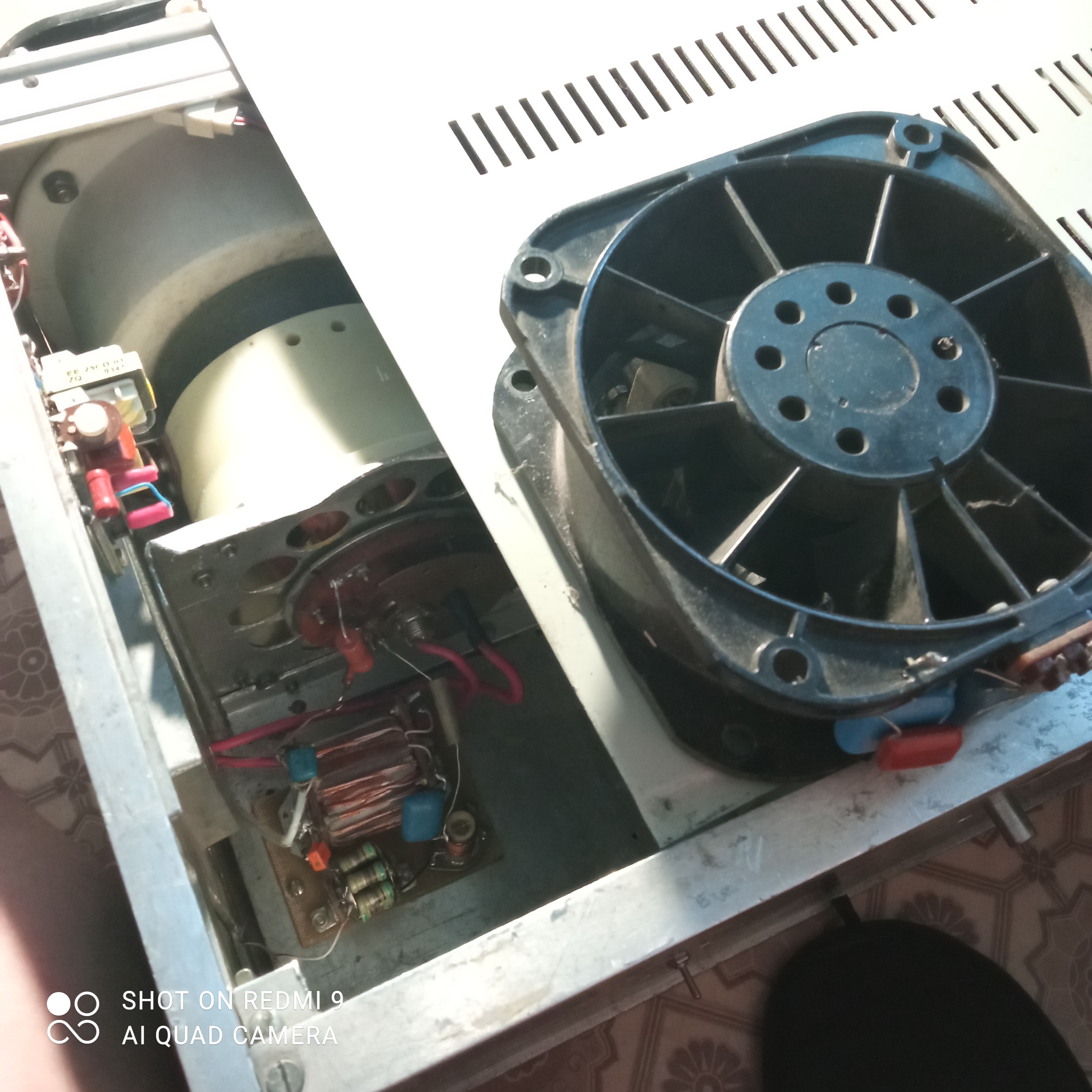

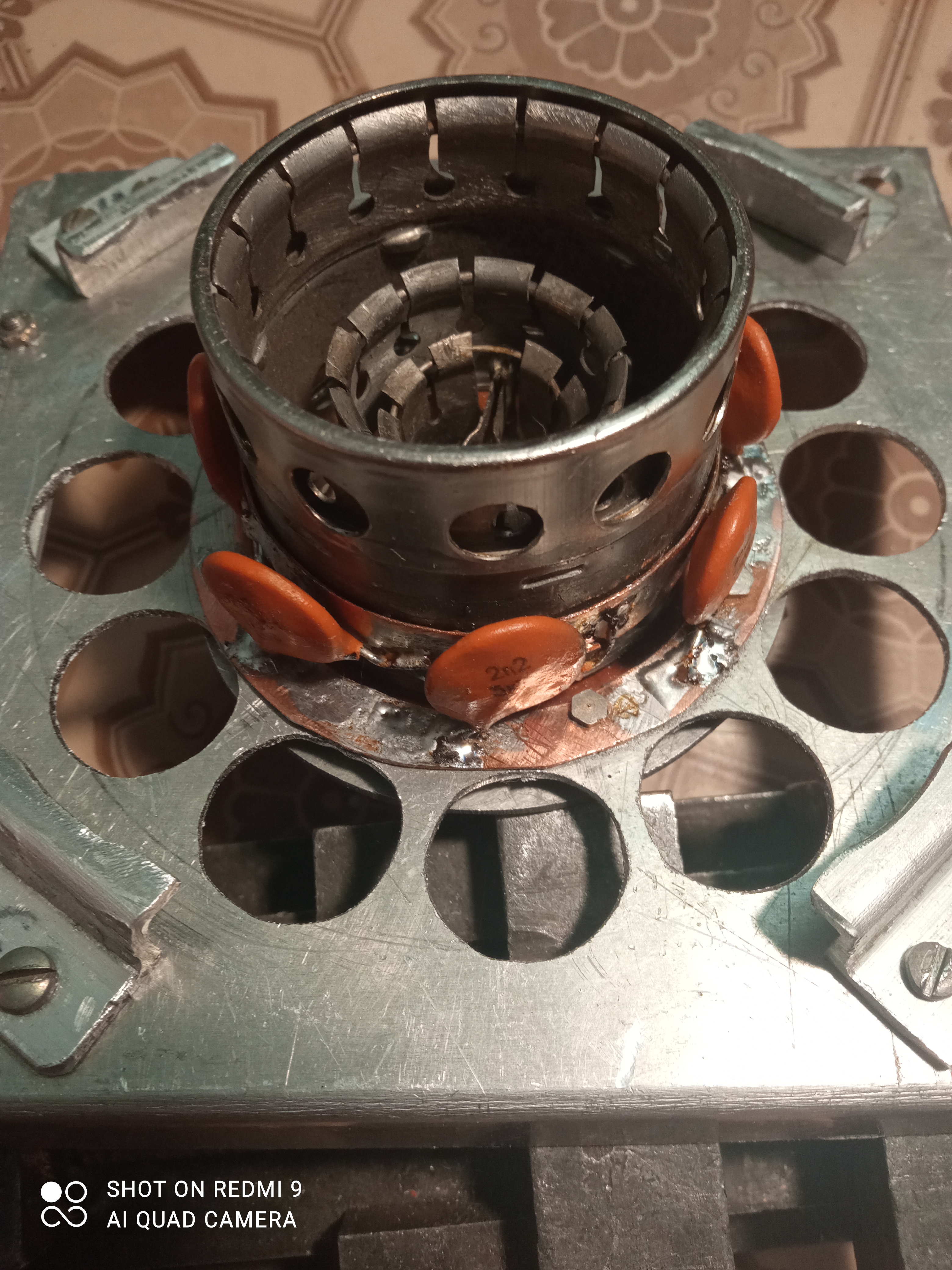

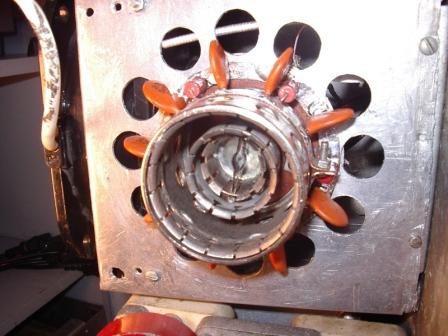

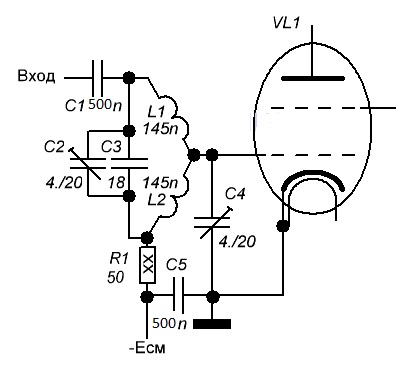

Хватит ли для блокировки экранной сетки 9 конденсаторов 2200пфх3кВ?

Отверстия увеличу.А резистор с экр. сетки на землю (называют и антидинатронным,или для стока тока сетки)какого лучше номинала?И как расположить:с сеточного кольца прям параллельно конденсаторам распаять 5-8 резисторов.Или не париться и просто припаять один резистор к выводу сетки с панельки на корпус?
RA3GGC утверждает,что он определяет центральное положение стрелки измерительного прибора Iэкр.

Правильно.
Незачем
Но вот наличие отрицательного тока фиксировать надо и намного проще это делать на шкале с нулем в середине. Чтобы видеть с первого взгляда, что стрелка "пошла по бабам налево", а не всматриваться, на нуле она или гнёт ограничитель уже.

У меня иной подход:
Не городить резисторы, искусственное смещение, анализатор-индикатор обратного тока, индикаторы осадков в Антарктиде  и прочие игрушки.
Я просто беру соответствующий прибор. Они выпускались и выпускаются промышленностью.
И подвожу к нему два провода

Вообще-то я несколько ехиден в данной дискуссии по одной причине:
ставить прибор вообще (иметь контроль или плюнуть на него) - это каждый решает сам.
А вот если вопрос звучал бы наподобие "имеет ли смысл контроль обратного тока сетки и что делать если нет прибора с нулем в середине шкалы" - вот в таком случае можно поговорить и про резисторы иск. ссмещения нуля для прибора, про светодиодную индикацию обратного тока, про отключение РА при появлении того же обр тока определенной величины....
