301

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Игорь написал(а):

конструктивно вписывается только второй такой же вентилятор на нагнетание в район расположения выводов накала лампы

Второй вентилятор несомненно поможет. Насколько эффективно будет это сказать невозможно. Надо измерять температуру анода лампы. 2 вентилятора смогут заменить одну турбину.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

302

  • Автор: Игорь
  • Пользователь
  • Сообщений: 30

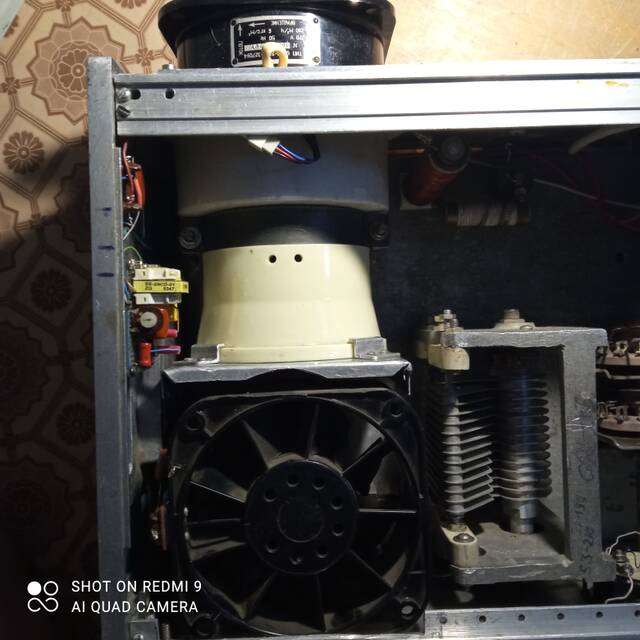

как то так....https://forumupload.ru/uploads/000e/73/7c/515/606246.jpg

303

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

Это самый плохой вариант в плане эффективности.
Наилуший вариант - расположение соосно с осью лампы, как и вытяжной.
Боковой еще допустим с турбиной, но никак не с вентилятором.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

304

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

Вообще вопросы охлаждения ламп, особенно с индексом В, следует решать еще на стадии разработки.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

305

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

Вообще, чтобы оценить насколько изменяется поток воздуха через анод(без вытяжного) сверху анода можно прикрепить легкую пластинку или лепесток бумаги и по её отклонению определять какое расположение вентилятора нагнетания лучше.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

306

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

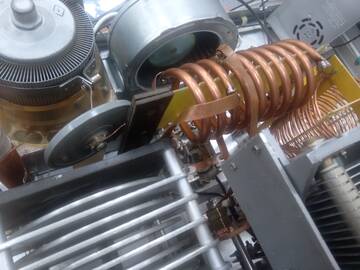

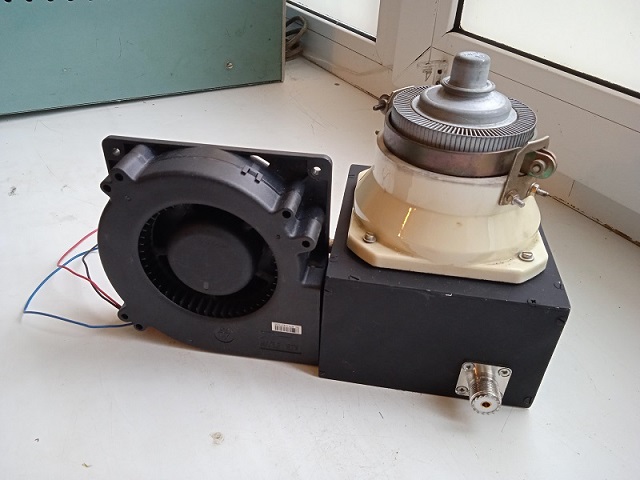

Вот правильно выполненные варианты обдува лампы с помощью турбины.
http://forumupload.ru/uploads/000e/73/7c/2/t695502.jpg
http://forumupload.ru/uploads/000e/73/7c/2/t415840.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

307

  • Автор: Игорь
  • Пользователь
  • Сообщений: 30

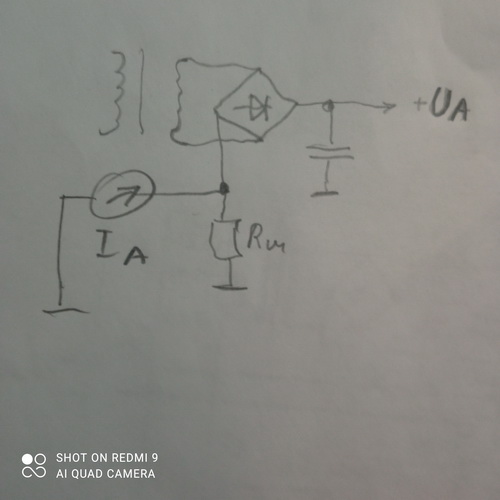

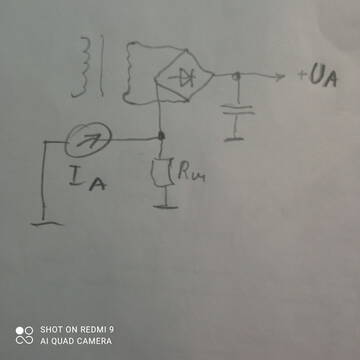

https://forumupload.ru/uploads/000e/73/7c/515/t684365.jpg
А вот так можно замерять ток анода?
(Минус анодного конденсатора подключен не к шунту и прибору,а сразу на корпус).

Отредактировано Игорь (2022-04-02 07:11:29)

308

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

Можно так, но  если выпрямитель питает только анод, а для питания 2-й сетки используется отдельный выпрямитель.
Посмотрите мой видеоролик, как протекают токи в лампах.
https://www.youtube.com/watch?v=hzWdWp_zrVc

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

309

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
Игорь написал(а):

Вытяжка сразу с анода.

Есть одна "нерегулярная засада", (зависит от типа или конкретного экземпляра вентилятора":
при близком размещении к аноду кулер может остановиться от ВЧ наводки. Сетка-экран очень часто помогает, но. Но она если близко к аноду, то увеличивает паразитную емкость "корпус-анод".
При продуве "насквозь-напролёт", двумя вентиляторами, будет еще один неприятный момент. Особенно при высоком Ку. Наводки от вентиятора на управляющую сетку.
Но в этом случае разделительная сетка-экран между вентилятором и всем остальным спасает.

310

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Anatoly написал(а):

Но в этом случае разделительная сетка-экран между вентилятором и всем остальным спасает.

В этом случае сетка служит электростатическим экраном и уменьшает емкость.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

311

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
Alex_VE3KF написал(а):

В этом случае сетка служит электростатическим экраном

Да, и спасает от некоторых экземпляров кулеров, которые шумят, как передатчик Герца. Причем от НЧ до ВЧ диапазонов сплошной треск.
Прикинь, какая прЭлесть при этом лезет на сетку  :crazyfun:
Хотя в таком случае надежнее заменить кулер.
Но опять же, если есть. :)

312

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Anatoly написал(а):

Хотя в таком случае надежнее заменить кулер.

Такие кулеры сразу в мусор, без сожаления. Для УМ они не пойдут, а вот для обдува БП они вполне.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

313

  • Автор: Игорь
  • Пользователь
  • Сообщений: 30

Так получилось,что Смин горячего конденсатора 50пФ.Много.Снять несколько пластин представляется только методом выдирания.Обратно не собрать.Зато Смах 500пФ.Подкидывать ничего не надо.
Что предпринять?Искать другой кондер?

314

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Игорь написал(а):

Так получилось,что Смин горячего конденсатора 50пФ.Много.Снять несколько пластин представляется только методом выдирания.Обратно не собрать.Зато Смах 500пФ.Подкидывать ничего не надо.
Что предпринять?Искать другой кондер?

Все зависит от типа ламп, анодного напряжения и их кол-ва. В частности очень важно иметь лампы с низкой выходной емкостью, например как ГС-35Б. Иными словами какой Roe будет иметь выходной каскад. Если это будет 500-600 Ом, то КПЕ может быть применен, а если от 1500 Ом и выше, то скорее всего лучше искать другой КПЕ, либо выдирать пластины.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

315

  • Автор: Игорь
  • Пользователь
  • Сообщений: 30

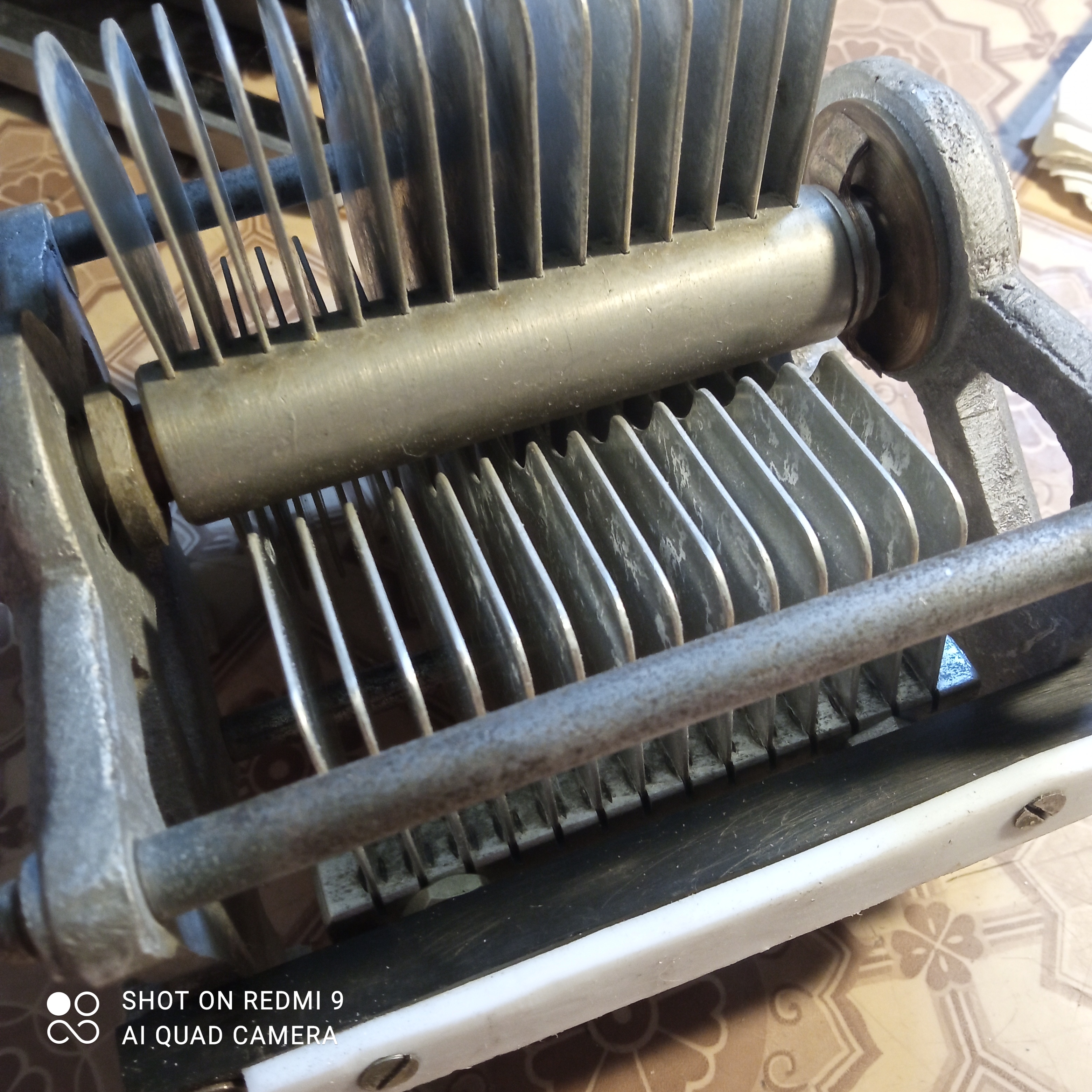

https://forumupload.ru/uploads/000e/73/7c/515/t309053.jpg
Попробую выдрать пару пластин со статора.

Отредактировано Игорь (2022-09-05 01:24:58)

316

  • Автор: Игорь
  • Пользователь
  • Сообщений: 30

ГУ-43б 3200v
Выдрал пару пластин со статора.Стало Смин 30пф,Смах 430пф.Оставить так?

317

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

30 пФ это уже легче.
Но, с таким высоким анодным не получить низкий Roe с одной лампой. Нужно снижать анодное до 2800 и раскачать до 1600 Вт. Тогда КПЕ 30 пФ может хватить на 21/28

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

318

  • Автор: Игорь
  • Пользователь
  • Сообщений: 30

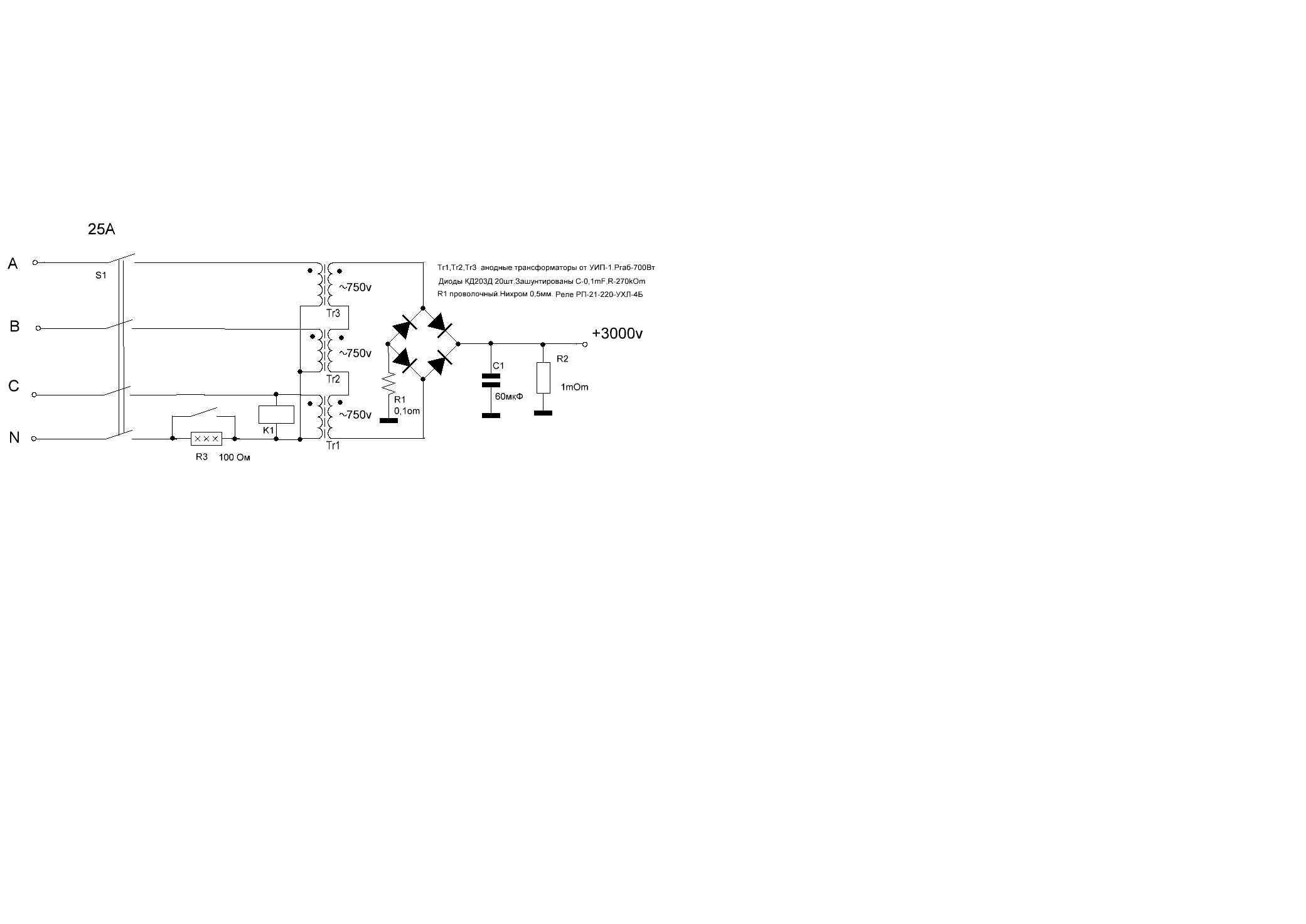

https://forumupload.ru/uploads/000e/73/7c/515/t604282.jpg
Наконец-то "достал" третий трансформатор от УИП-1 для БП на ГУ43Б.Pгаб. каждого 700-1000Вт.(из разных источников и расчетов).
Анодное можно получить любое вплоть до 3600v.
В шеке 3  фазы.Думаю включить как во вложении.
Может,что не так?

Отредактировано Игорь (2022-10-12 08:39:11)

319

  • Автор: Waldek
  • Пользователь
  • Сообщений: 19

Неправильно, у нас есть напряжения треугольника.
Вам понадобится 3 моста, каждый для своей фазы. и соединить их последовательно.
Каждый трансформатор работает со своим выпрямителем.

320

  • Автор: R0SBD
  • Пользователь
  • Сообщений: 265

http://electricalschool.info/electronic … mitel.html

321

  • Автор: Waldek
  • Пользователь
  • Сообщений: 19

Хотелось бы посмотреть, что эта программа покажет в точке подключения выпрямительного моста. Схема Игоря пост 318.
Ну нет у меня такой программы.
Waldek

322

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

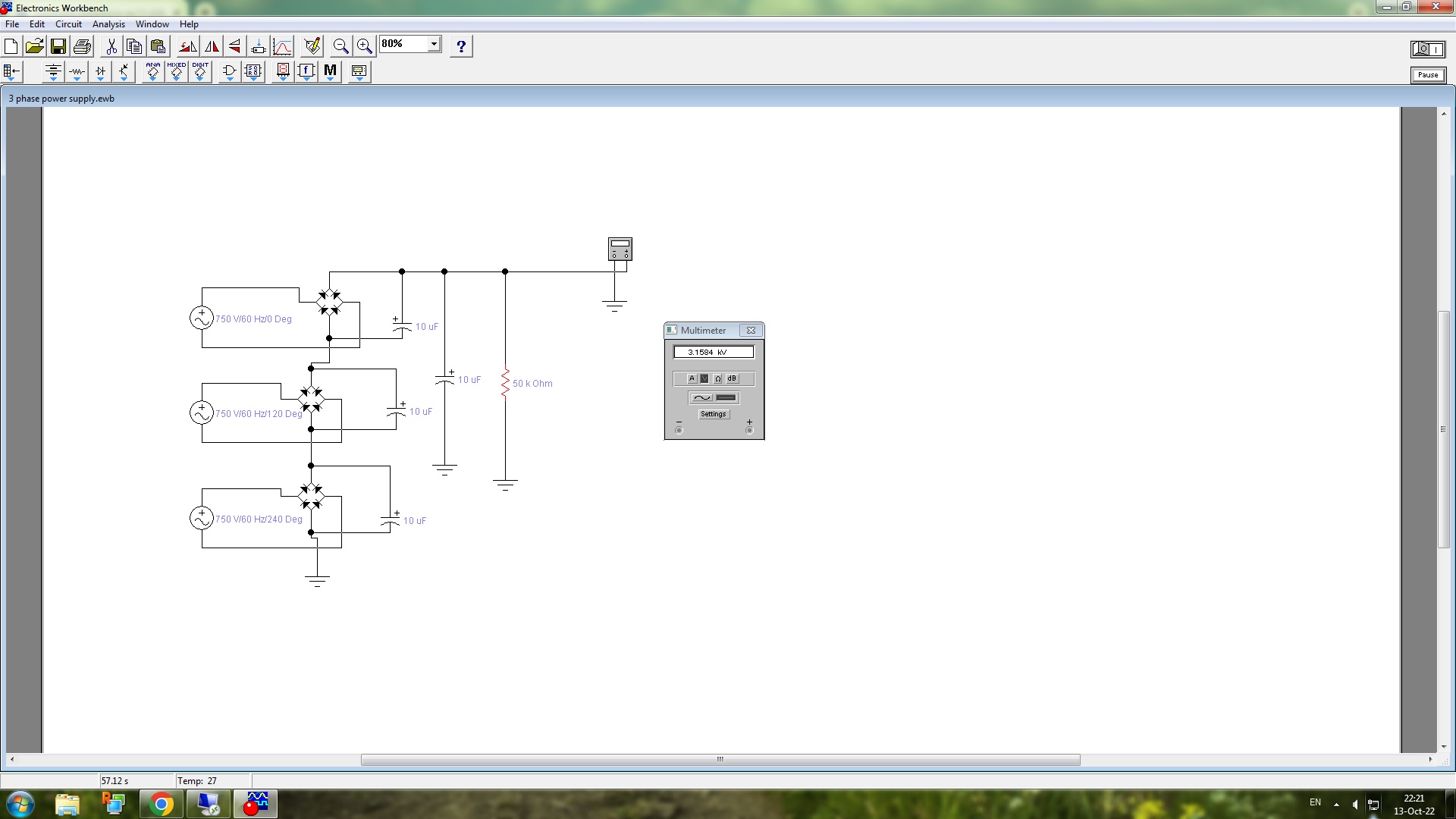

Проверил смоделировать на  Electronics Workbench. Результат такой, что все же следует каждый транс на свой выпрямитель, и все выпрямители последовательно.
http://forumupload.ru/uploads/000e/73/7c/2/t583959.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

323

  • Автор: Игорь
  • Пользователь
  • Сообщений: 30

Если убрать конденсаторы 10мкф с каждого выпрямителя,а оставить один общий,увеличив его емкость до 60мкф,что изменится?

324

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Игорь написал(а):

Если убрать конденсаторы 10мкф с каждого выпрямителя,а оставить один общий,увеличив его емкость до 60мкф,что изменится?

Изменится существенно. Кондеры нужны для каждого моста персонально.

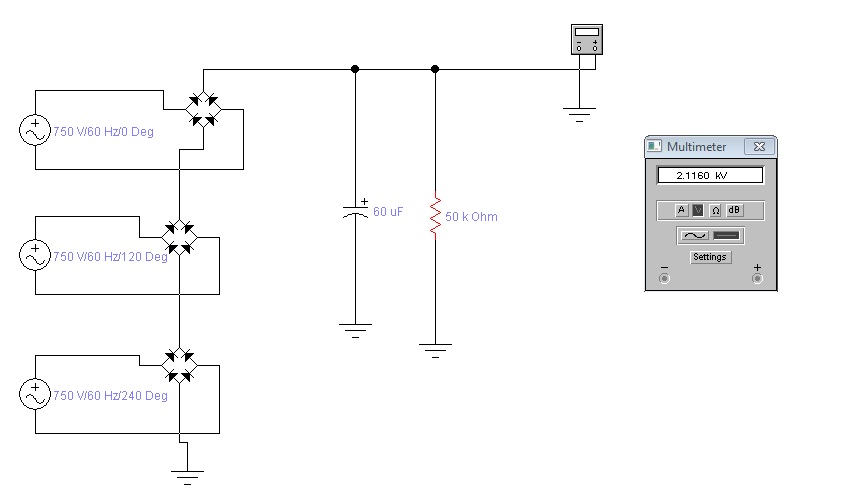

http://forumupload.ru/uploads/000e/73/7c/2/t817540.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

325

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

Это так потому, что все три источника имеют 3 различные фазы, 0, 120 и 240 град.
Для того, чтобы складывались все три напряжения, надо устранить влияние работы фаз и сделать работу всех трех мостов синхронной, значит складывать напряжения только по постоянному току, который не зависит от фаз, для чего нужно сгладить пульсации на выходе мостов.
Если же нет сглаживающих кондеров, то мосты выдают пульсации, причем они сдвинуты по фазе каждый источник. В результате асинхронной работы, суммарное напряжение становится меньше.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

326

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

Это касается только при работе 3-фазных трансов.
Если же применяются три транса от одной фазы, все трансы питаются к примеру 220 В однофазной сети, то персональные кондеры могут отсутсвовать, поскольку там все N источников от трансов работают синхронно.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

327

  • Автор: Игорь
  • Пользователь
  • Сообщений: 30

На выход выпрямителя конденсатор 10х3000в не умещается в корпус БП. Конденсаторы на каждом выпрямителе  10мкфх1000в.
Что неправильно?

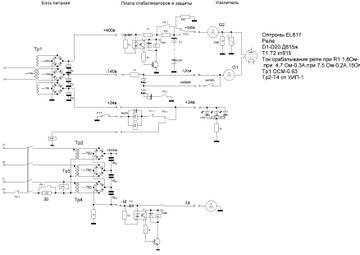

https://forumupload.ru/uploads/000e/73/7c/515/t427366.jpg

Отредактировано Игорь (2023-01-04 12:43:01)

328

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Игорь написал(а):

конденсаторы на каждом выпрямителе  10мкфх1000в.

Этот вариант самый правильный. Лучше 3 отдельных, чем один общий. Это более гибко - один из кондеров умер, заменили его и все в порядке. А если один общий умрет, то БП перестанет правильно работать

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

329

  • Автор: Игорь
  • Пользователь
  • Сообщений: 30

Я не зря опубликовал схему.Есть несколько моментов,которые вызывают у меня сомнения.
1.Правильно ли при срабатывании схемы защиты по экранной сетке,заземлять ее через резистор?И как выбрать его сопротивление?Или просто заземлять сетку?
2.Правильно ли при срабатывании схемы защиты по току анода разрывать только нейтраль?Или надо рвать все 3 фазы?Тогда потребуется мощное реле с 4мя гр.контактов.
3.На схеме отсутствует общий конденсатор в ВВ выпрямителе.Он просто банально не влезает в корпус.Можно ли им пренебречь?
4.Хватит ли напряжения на которые рассчитаны конденсаторы(1000В)  при переменке 750В с транса?Впритык.
5.Нет кнопки СБРОС защиты.Нужна ли она?И зачем?Ведь при срабатывании любой из защит,надо устранить прежде всего причину,а не жать на  сброс.
6.Диоды 20D10.Хватит по 2шт.в плече?
Скажу сразу,схему рисовал сам."На столе"собрал,все работает,пока без"высокого" напряжения.Но,как то...."СУМНЕВАЮСЬ".

330

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Игорь написал(а):

Правильно ли при срабатывании схемы защиты по экранной сетке,заземлять ее через резистор?

По защите вместе с анодным снимать экранное, а сетка и так заземлена по схеме 15 кОм.

Игорь написал(а):

Правильно ли при срабатывании схемы защиты по току анода разрывать только нейтраль?

Нет, необходимо рвать все 3 фазы. Нужен 3 фазный контактор.

Игорь написал(а):

На схеме отсутствует общий конденсатор в ВВ выпрямителе.

Нужны кондеры на каждый мост. Общий кондер не нужен.

Игорь написал(а):

.Хватит ли напряжения на которые рассчитаны конденсаторы(1000В)  при переменке 750В с транса?

Думаю, что хватит. Если это электролиты, то лучше проверить их температуру при работе и если они греются, то лучше заменить на более высоковольтные.

Игорь написал(а):

Нет кнопки СБРОС защиты.Нужна ли она?

Думаю, что не нужна т.к. после сработки защиты следует полностью обесточить всё и обязательно визуально убедиться, нет ли повреждений и пр.

Игорь написал(а):

Диоды 20D10.Хватит по 2шт.в плече?

Не знаю таких диодов, ничего не могу сказать по ним. Если применить 10А10, то в каждый мост следует поставить по 8 диодов.
