121

Мои опыты такие были .
При 3200 в анодного под нагрузкой,раскачка в сетку.   Свежая гу43б отдавала без сеточного тока 1.5 квт,при оптимизированной для любительских диапазонов  ВКС в Р-140.
Если ВКС не оптимизировать ,там на некоторых диапазонах наших ,нагруженная добротность 26-28. КПД дно ,вариометр как кипятильник)
При 2700 в анодного ток первой сетки  появлялся при 1200 ватт.

По трансформаторам ,это чистая математика ,чудес не бывает.

Павел,главное без обид ,тут никто никого умышленно не хочет подловить  и не хочет спорить ,
все и так все знают,какой диаметр первички должен быть на 5-6 квт.
Просто цифры режут глаз ,это все равно что на форуме любителей русского языка писать с ошибками)
Всем мир!

Отредактировано RV3MS (2020-01-04 12:36:20)

122

RV3MS написал(а):

При 3200 в анодного под нагрузкой,раскачка в сетку.   Свежая гу43б отдавала без сеточного тока 1.5 квт,при оптимизированной для любительских диапазонов  ВКС в Р-140.
Если ВКС не оптимизировать ,там на некоторых диапазонах наших ,нагруженная добротность 26-28. КПД дно ,вариометр как кипятильник)

Это реальные результаты, так и должно быть. Ей совсем небольшой ток сетки нужен, чтобы 2 квт достичь. Но нужна и хорошая ВКС.
Если неоптимальная ВКС, то она обязана нагреваться, за счет тепла и падает КПД ВКС.

123

RV3MS написал(а):

..Если ВКС не оптимизировать ,там на некоторых диапазонах наших ,нагруженная добротность 26-28. КПД дно ,вариометр как кипятильник)
При 2700 в анодного ток первой сетки  появлялся при 1200 ватт.


Планирую для начала переделать ВКС как предлагается тут: http://f1frv.free.fr/.
Возможно есть лучшие варианты, я только начал собирать инфу.

124

RV3MS написал(а):

Если ВКС не оптимизировать ,там на некоторых диапазонах наших ,нагруженная добротность 26-28. КПД дно ,вариометр как кипятильник)


Забегаю немного наперёд, имею блок УМ от Р-140, который ожидает модернизации.

Артур, подскажите, как необходимо оптимизировать ВКС на р/л диапазоны.

125

Александр, мой вопрос наверное "утонул" в потоке сообщений. Позволю себе повториться:

DK8LNH написал(а):

При проверке анализатором надо-ли вынимать лампу и следует-ли нагружать выход п-контура 50-ю омами?
Какой параметр при этом наблюдать , S11 (т.е reflection mode)?

126

Лично я делаю так, не отключая ни чего, кроме напряжений питания ОК, подключаю без индуктивное сопротивление, равное Roe лампы, из расчёта ВКС с анода лампы на корпус. Для ГУ 43Б, это 1780-1850 Ом, на выход ВКС, то есть антенное гнезда, или вывод антенного реле со стороны ВКС УМ подключаю анализатор АА 54, включаю режим - "Мерить всё" и изменением конденсаторов, при расчётной индуктивности катушек на каждом из диапазонов, добиваюсь полного согласования для значения 50 ОМ. При этом АА 54 должен показывать 50 Ом, КСВ 1,00, и ни какой реактивной составляющей. Если она имеет место быть,  то в небольших пределах меняем индуктивность и опять настраиваемся конденсаторами, до достижения необходимого значения. Ни чего иного, кроме анализатора, на выход ВКС не ставлю. Диапазоны коммутируются теми элементами, которые установлены в ВКС, либо реле, либо иные переключатели, но всё должно быть так, как будет в дальнейшем работать в УМ.

127

DK8LNH написал(а):

Александр, мой вопрос наверное "утонул" в потоке сообщений.

Выход ВКС будет нагружен анализатором, который имеет 50 Ом.
На лампу ничего не следует подавать, никаких питаний. Весь режим лампы заменит собой резистор, равный Roe. Лампа должна оставаться на своем рабочем месте, она содержит паразитную емкость. Если разомкнут начально катод от шасси, то надо закоротить на шасси.
Выставляете КПЕ или вариометр на рабочую частоту. Анализатор конечно должен показать 50 Ом, КСВ=1.
Есть и другой метод - с помощью открытого трансивера с хорошим КСВ метром, встроенным или внешним. Даете мощность небольшую с трансивера на передачу, чтобы не сгорел резистор у анода и наблюдаете за показаниями КСВ метра. Дальше все понятно.

128

Хочу поставить такой резистор на входе лампы, широкополосное согласование: http://www.cqham.ru/forum/attachment.ph … 1578257169
Но там пишут , что мол, на самом деле, это баластные резисторы для мостов сложения мощностей, мощность не держат. И что такой 250-ваттный резистор не пойдет для входа не более  100 ватт входной мощности?

Отредактировано R0SBD (2020-01-08 04:59:21)

129

R0SBD написал(а):

Но там пишут , что мол, на самом деле, это баластные резисторы для постов, мощность не держат. И что такой 250-ваттный резистор не пойдет для входа не более  100 ватт входной мощности?

Не верьте. Это отличный резистор, безиндуктивный, держит 250 Вт, но ему обязательно нужен теплоотвод(шасси или радиатор). Не нашел нигде какая паразитная емкость у них между выводом и подложкой.

130

Добавлю свои три копейки. Я такие резисторы ставлю в непосредственной близости к лампе, внутри как бы воздуховода, которым является нижний отсек панельки, в который подаётся охлаждающий воздух. За счёт этого резистор получает дополнительное охлаждение и прекрасно себя чувствует,
абсолютно не перегреваясь.

131

Павел UN3J написал(а):

За счёт этого резистор получает дополнительное охлаждение и прекрасно себя чувствует,
абсолютно не перегреваясь.

Отличное решение  :cool:

R0SBD написал(а):

это баластные резисторы для постов, мощность не держат. И что такой 250-ваттный резистор не пойдет для входа не более  100 ватт входной мощности?

Примените резистор в качестве балластного или нет - это лишь вопрос применения.
А вот то, что 250 ваттный резистор окажется "слабым" для стоваттного сингала, да еще и не постоянно - ну, кроме диги - в это поверить сложно.
Даже в цифре резистор будет использован менее, чем на 50% расчетной мощности.
Но!
Если в даташите написаны требования к креплению, способу теплоотведения, прочие нормы - то ими лучше не пренебрегать.

132

250 Вт резисторы предназначены для создания мощных нагрузок, вплоть до жидкостного охлаждения.
Если же по входу к примеру нужна мощность 50 Вт, то для самого тяжелого случая(рнжим RTTY или Digital) резистор нужен на эти 50 Вт. Зачем покупать дороже и не использовать это?  :dontknow:

133

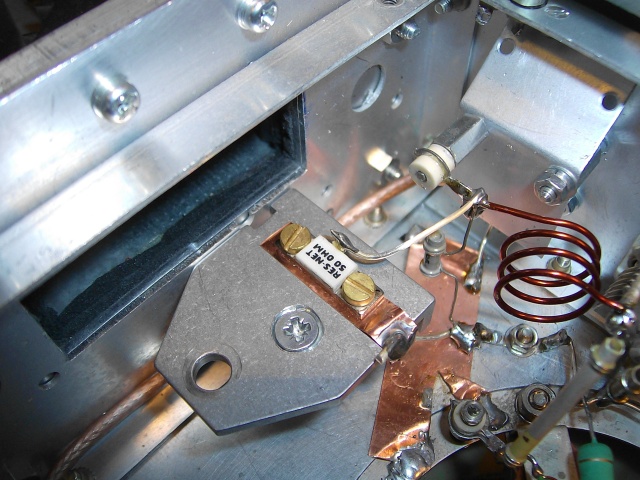

http://forumuploads.ru/uploads/000e/73/7c/364/t74900.jpg

R0SBD написал(а):

..Но там пишут , что мол, на самом деле, это баластные резисторы для постов, мощность не держат. И что такой 250-ваттный резистор не пойдет для входа не более  100 ватт входной мощности?..


Что такое "посты" и на какую вх.мощность Вы всё-таки рассчитываете? На "более" или "не более" 100 Вт. Написанно весьма туманно.
А так, никаких проблем с этими резисторами нет. 250 Вт они держат. Естественно, только на соответствующем радиаторе. Или, как уже проавильно подсказали, в потоке обдува лампы.

Отредактировано DK8LNH (2020-01-07 12:43:20)

134

UN3J, VE3KF: благодарю за ответы. Т.е. даже без накала? В остальном принцип понятен. К выходным займусь и как будут результаты отпишусь.

135

DK8LNH написал(а):

Т.е. даже без накала?

А для чего он нужен тот накал? Он в процессе не принимает абсолютно никакого участия. Выходная емкость лампы существует и без накала, вот она принмимает участие, т.к. входит в емкость ВКС.

136

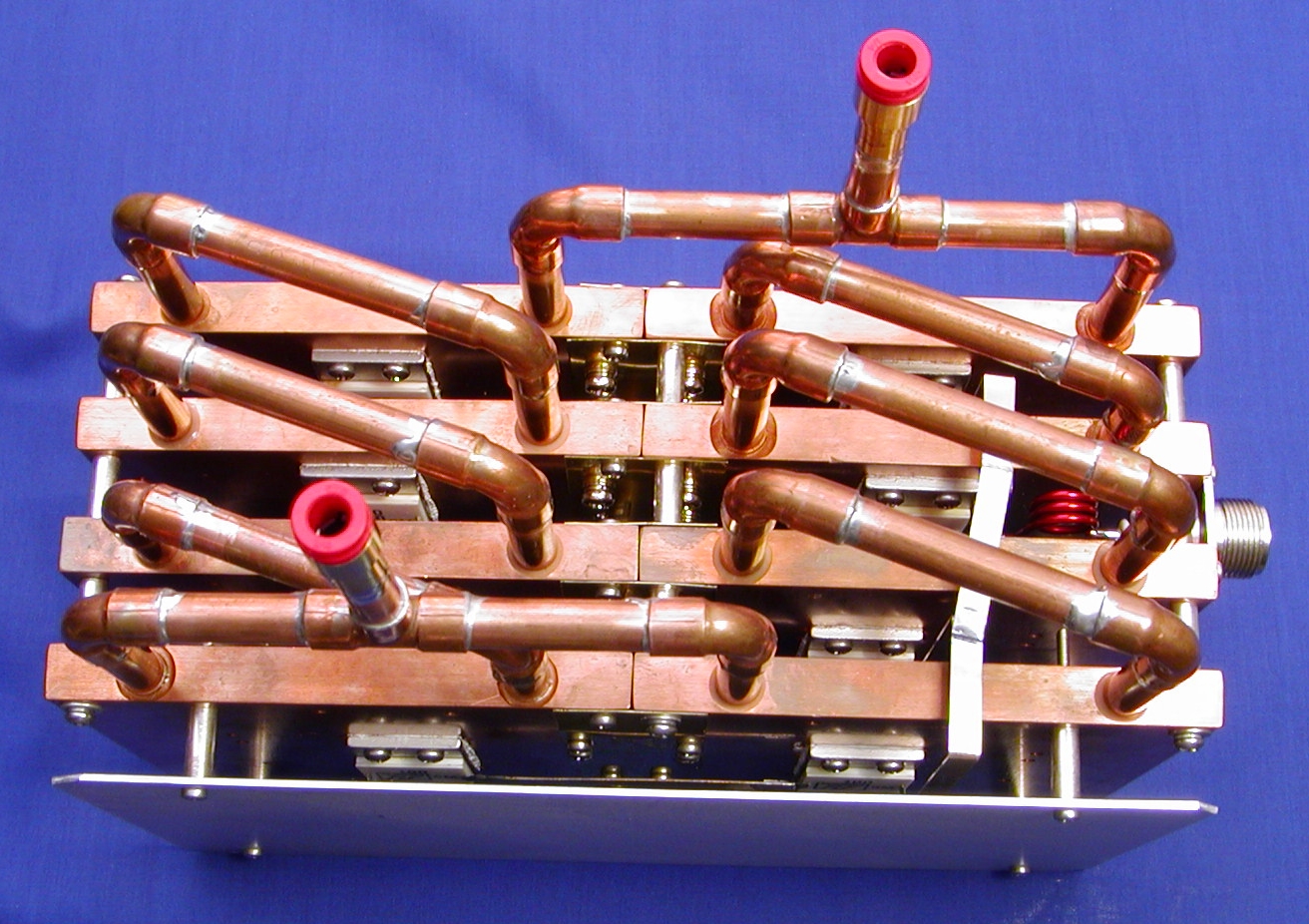

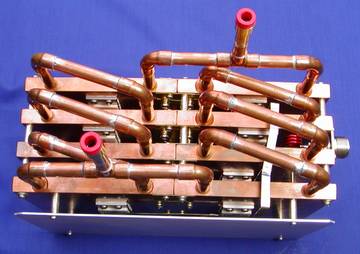

8 резисторов по 800 Вт каждый.
Но охлаждать нужно уже водой, никакой обдув не справится, да и радиаторы будут размеров слишком больших.http://forumuploads.ru/uploads/000e/73/7c/2/t91860.jpg

137

Я вижу, что последний резистор будет иметь самую высокую температуру. Я бы использовал параллельное соединение радиаторов. Эта мощность нагрузки, вероятно, требуется, если пользователь приближается к 50% номинала.
Waldek

138

Waldek написал(а):

Я вижу, что последний резистор будет иметь самую высокую температуру.

Это зависит с какой скоростью воду прокачивать. Да и разница температур в 10-20 градусов не играет никакой роли.

139

Alex_VE3KF написал(а):

Выход ВКС будет нагружен анализатором, который имеет 50 Ом.

Анализатор в этом включении - источник, а не нагрузка. (Это я придираюсь)

Alex_VE3KF написал(а):

Лампа должна оставаться на своем рабочем месте, она содержит паразитную емкость. Если разомкнут начально катод от шасси, то надо закоротить на шасси.

И ещё анодный дроссель неплохо бы на землю... Особенно в случае, если, как у меня, его индуктивность небольшая, т.к. он тоже по ВЧ шунтирует лампу, вход П-контура.
Ну и ещё интересно будет покрутить все ручки настройки П-контура и посмотреть по импедансу, который показывает анализатор, пределы согласования на всех диапазонах.

140

Amw написал(а):

И ещё анодный дроссель неплохо бы на землю... Особенно в случае, если, как у меня, его индуктивность небольшая, т.к. он тоже по ВЧ шунтирует лампу, вход П-контура.

Он и так на корпусе через емкость 0,01.

141

Alex_VE3KF написал(а):

Он и так на корпусе

Согласен, но я однажды всё-таки умудрился без него начать настраивать...

142

Amw написал(а):

Согласен, но я однажды всё-таки умудрился без него начать настраивать...

Тут некоторые делают УМ без единого блокирующего ВЧ кондера. А вы забыли всего лишь кондер дросселя.  :D  Ерунда.

143

Коллеги, просветите пожалуйста, каким образом на этом сайте можно просмотреть прикрепляемые файлы(Схемы, расчёты ВКС и.т.д.) На предыдущем форуме всё было хорошо и просто, щёлкнул по картинке, она развернулась и стала читаемой, скачал, сохранил и тоже можно рассмотреть, а здесь ни чего не могу, все вкладки на столько маленькие, что ни чего не возможно увидеть.

144

Павел UN3J написал(а):

щёлкнул по картинке, она развернулась и стала читаемой

Щелкнул по картинке - она открывается в новой вкладке (новом окне). Если это запрещено пользователем в настройках браузера - то щелкать правой кнопкой - открыть в новой вкладке.
Размер того, что на форуме - превью, сильно уменьшен.
Размер того, что на фотохостинге - что залил автор. Может и нечитаемый быть, а может оказаться пригодным для баннера 6х4 метра :)

145

Александр, спасибо. Попробовал открыть в новом окне несколько файлов, с переменным успехом. Те, что новые, к примеру ваш расчёт по трансформатору, открылся хорошо, а те, которые 2012, или 13 года, не все открываются. В основном сильно уменьшенные.

146

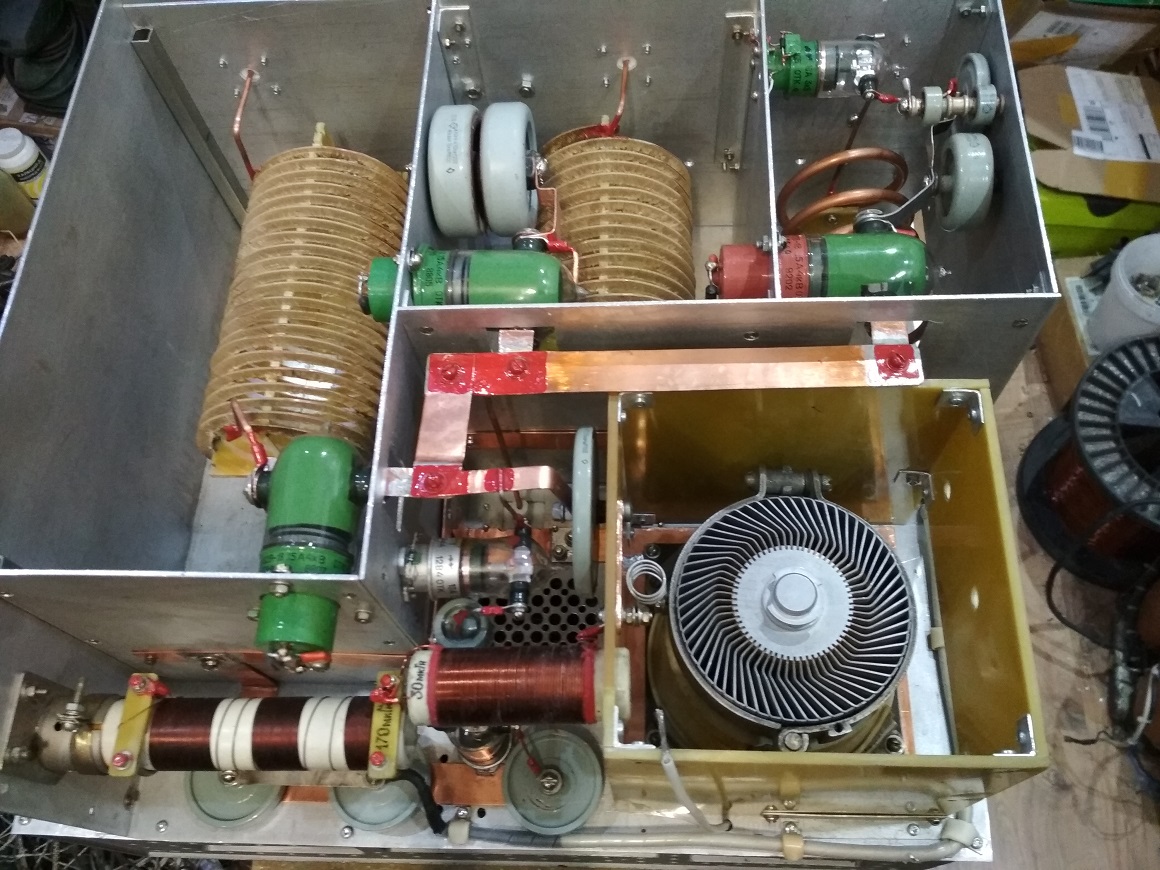

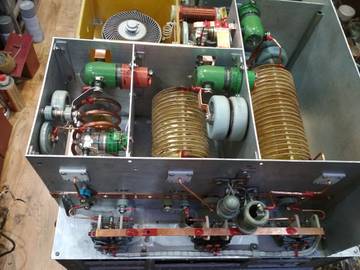

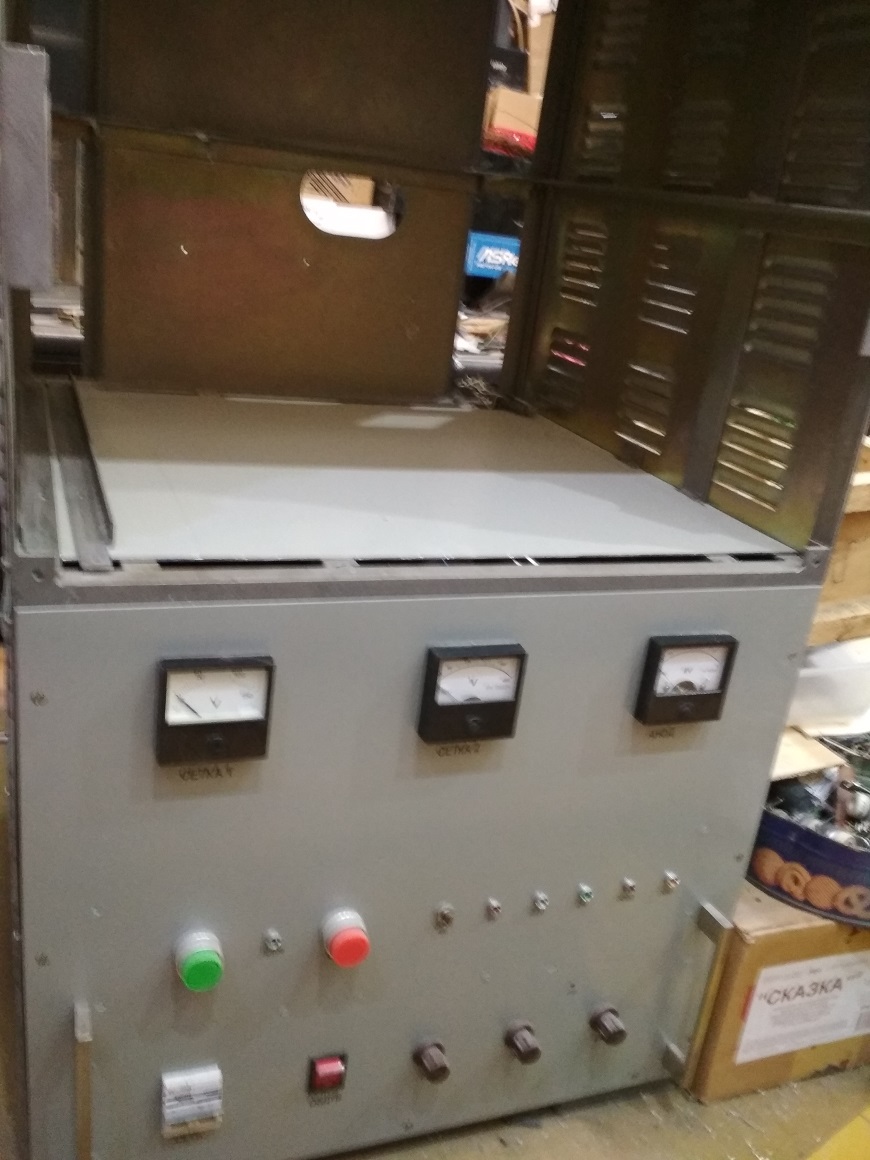

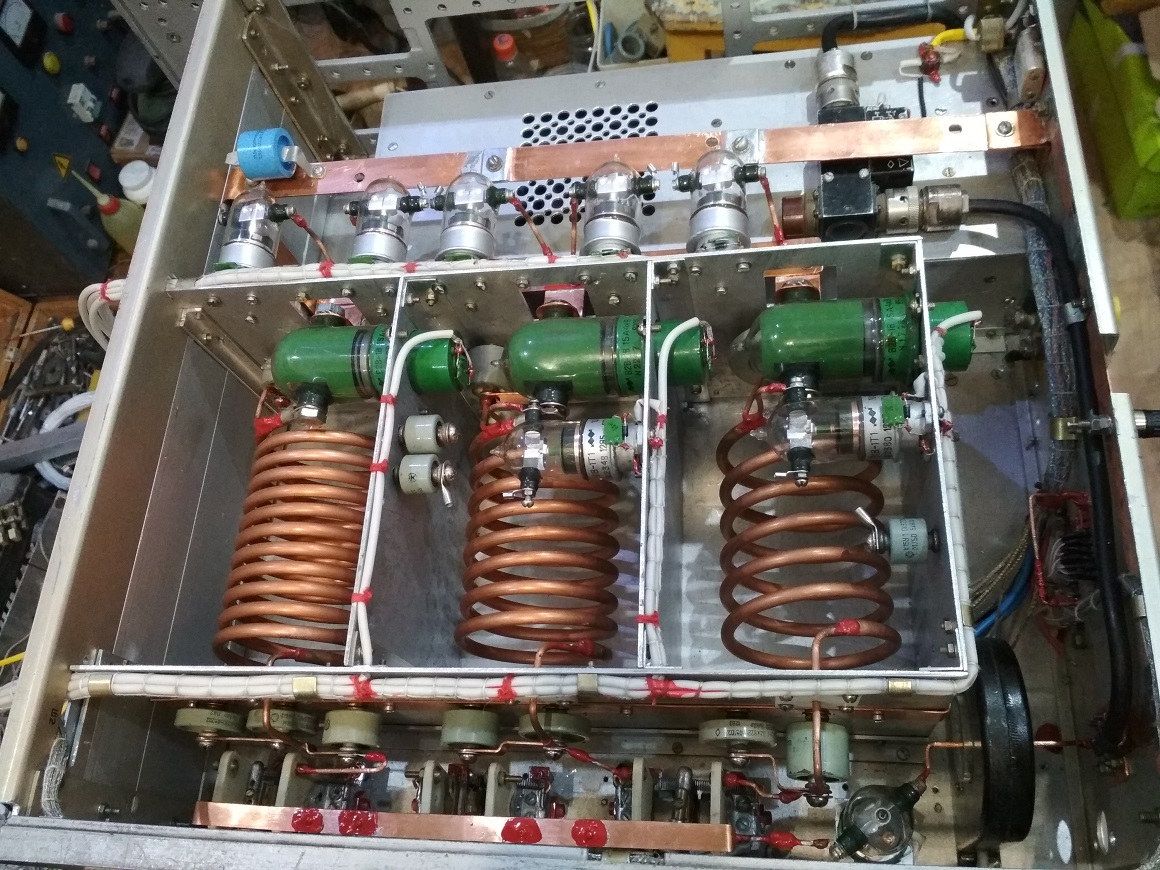

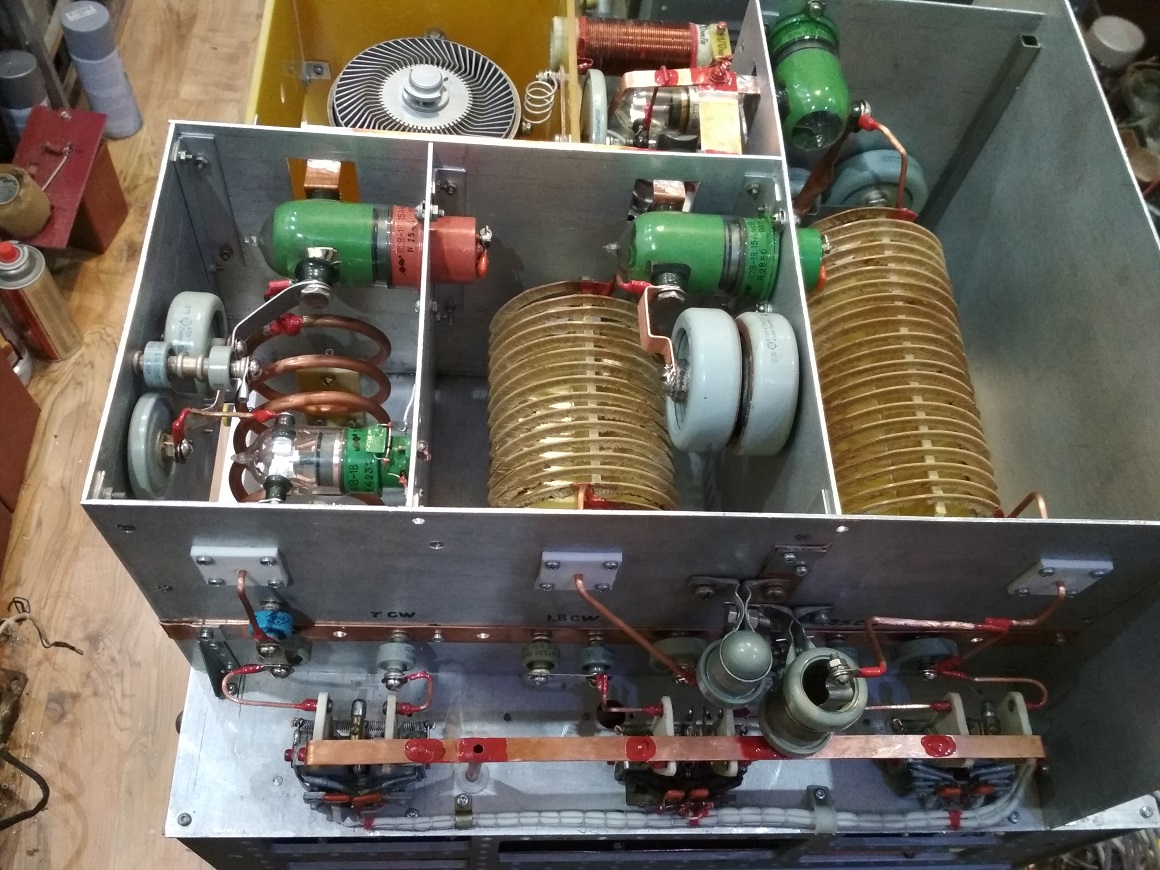

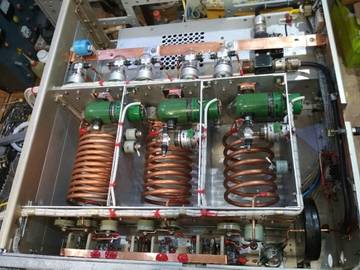

Прошло чуть больше месяца, с того момента как я начал делать новый УМ, с не перестраиваемой ВКС. Мыслей было много, но решил остановиться на переключаемых П-контурах, с оптимизацией их для SSB и CW участков диапазонов, особенно это актуально на диапазонах 40-160 метров, начиная с 20 метров и выше, широкополосность такая, что в принципе, можно и не добавлять ёмкости при переходе с одного участка на другой, внутри одного диапазона. Добавил WARC диапазоны и в результате получился УМ на 9 диапазонов, без перестройки ВКС. Блок питания готов на 100%, но сейчас нет желания откручивать винты его крепления в стойке, чуть позже буду его выдвигать для проведения наладочных работ с ВКС под нагрузкой 50 Ом и тогда выложу и его фото. Ну и вот, что получилось в итоге.
http://forumuploads.ru/uploads/000e/73/7c/372/t80678.jpg
http://forumuploads.ru/uploads/000e/73/7c/372/t17923.jpg
http://forumuploads.ru/uploads/000e/73/7c/372/t62366.jpg
http://forumuploads.ru/uploads/000e/73/7c/372/t91357.jpg

147

Павел UN3J написал(а):

Ну и вот, что получилось в итоге.

Как любили говорить во времена СССР: "Традициям верны!"
В лучших Ваших традициях, что тут скажешь.
Красиво и грамотно.. или грамотно и красиво.
:cool:   :cool:   :cool:   :cool:   :cool:

148

Присоединяюсь! :flag:

149

Одно замечание - отсек для лампы здесь явно лишний. В нём нет необходимости т.к. лампа продуваемая, она не нагревает окружающие её компоненты, поэтому и не нужен отсек. Отсек нужен когда мощная лампа естественного охлаждения, такая как ГУ81 или 4-1000-А(анод 1000 Вт) и т.п. Вот такого типа лампы нужно изолировать в отсеке.
А остальное все хорошо.

150

Респект Вашей продуктивности, Павел. За месяц "сваять" такое - это достойно похвалы.  :cool:
