Усилители мощности на ГУ-43Б

Сообщений 151 страница 180 из 380

151

Alex_VE3KF написал(а):

Одно замечание - отсек для лампы здесь явно лишний. В нём нет необходимости т.к. лампа продуваемая, она не нагревает окружающие её компоненты, поэтому и не нужен отсек. О

Александр, отсек сделан не для того, чтобы отводить воздух от ВКС, а он выполняет функцию несущей конструкции, для крепления переходного конденсатора, второго дросселя, антипаразитного резистора и термодатчика отходящего воздуха. В УМ две турбины, каждая по 100 м3/час. Одна работает с полной производительностью, вторая с переменной , в зависимости от температуры воздуха на выходе. Такое решение принято по той причине, что человек, который заказал этот усилитель, довольно часто использует режим RTTY и желает снимать с лампы по максимуму, вот и пришлось увеличить обдув, и снижать производительность, а вместе с ней и шум, при работе SSB и CW.

152

DK8LNH написал(а):

За месяц "сваять" такое

Дак я же уже пол года на пенсии, что делать-то? Алкоголь не употребляю, телевизор не смотрю, остаётся только делом заниматься. С октября 2019 по февраль 2020 третий УМ, до этого были на двух ГУ 74Б и двух ГУ 43Б. Закончу этот на очереди блок питания для ГУ 78Б и УМ на ГУ 35Б нужно переделать в другой корпус. Тоже сделаю в стойку.

153

Я так и подумал, что либо "молодой" пенсионер либо в "правильном" месте работаете.
Ну что-ж, Вы неплохо к пенсии подготовились. Так держать.

154

Павел UN3J написал(а):

Алкоголь не употребляю, телевизор не смотрю, остаётся только делом заниматься.

у меня та же фигня, только до пенсии далеко...

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

155

Коллеги, подскажите пожалуйста, каким образом прикрепить файлы в формате pdf. ? Не могу прикрепить скрины с анализатора АА 54, по результатам настройки ОК не перестраиваемого УМ.

156

Павел UN3J написал(а):

каким образом прикрепить файлы в формате pdf

Сюда ссылку а сам файл - на файлообменник.
По другому никак.

157

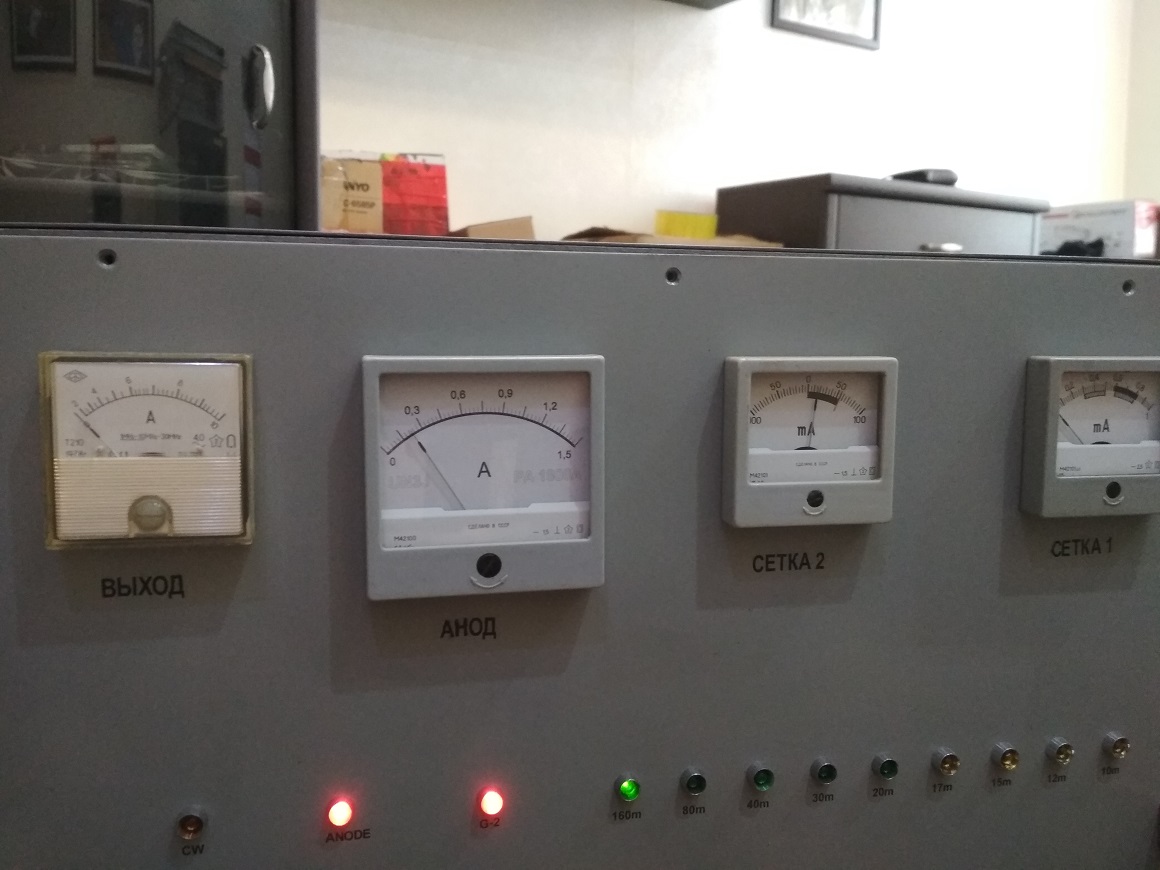

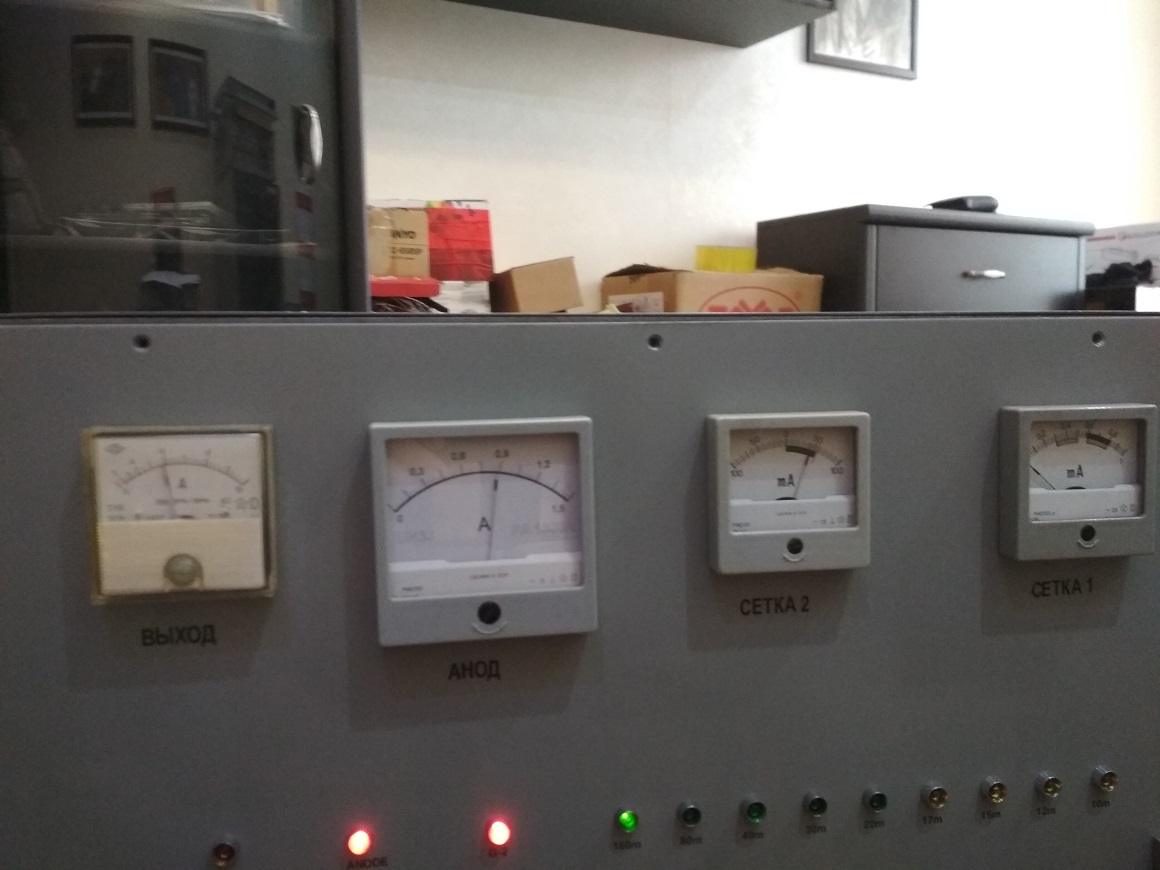

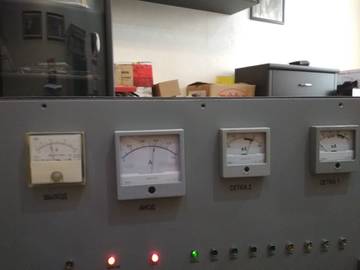

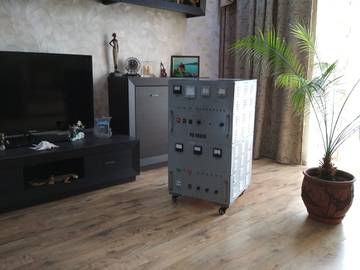

Ладно, Бог с ними, с этими графиками настройки входных и выходных цепей, скажу одно, всё пришлось оптимизировать под CW и SSB участки диапазонов, не смотря на то, что на ВЧ диапазонах добавленные ёмкости составляли 1-2 пФ с горячей стороны П-контура. В результате, при токе покоя лампы 270-280 мА, ток в резонансе 0,9А, ток сетки 2, за вычетом тока через антидинатронные резисторы. а они стоят на самой панельке, составил 30-35 мА, ток на нагрузке 50 Ом составил 6 А, при нулевом токе С1, что соответствует 1800 Вт выходной мощности, мощность возбуждения 35 Вт, при увеличении мощности возбуждения до 50 Вт, появляется обратный ток С1 до 300 мкА, ток анода 1-1,1А, ток в нагрузке 50 Ом - 6,5А, что соответствует 2100 Вт выходной мощности.
http://forumupload.ru/uploads/000e/73/7c/372/t793141.jpg
http://forumupload.ru/uploads/000e/73/7c/372/t985508.jpg
http://forumupload.ru/uploads/000e/73/7c/372/t21039.jpg

158

Павел UN3J написал(а):

В данный момент у меня нет нагрузки 6-7 кВт, по этой причине и не могу дать данных по просадке, как только смогу нагрузить, в обязательном порядке сообщу результат, но это будет не раньше апреля месяца. Сейчас на позицию не попасть с таким грузом, слишком много снега. Ни RTTY, ни какими другими видами цифровой связи не занимаюсь и не планирую, так что, это не для меня.

Все же интересно, какая просадка анодного при нагрузке транса нагруженного на 6,5 кВт, при первичке 2,7 мм проводом? На дворе май месяц, Павел, снег сошел уже?  :) Измерили? Все-таки хотелось бы узнать нагрузочную характеристику этого транса.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

159

Здравствуйте всем,
Вопрос для Павел UN3J или кто знает.
Как сделан анодной дросель и Pi-L филтер.
Размерь проводника, витки и т.д. Имею предвид
усилителя на 2хгу43б.
Заранное спосибо.
Будьте здорови!
Пламен LZ3BB/LZ8R

160

lz3bb написал(а):

Как сделан анодной дросель и Pi-L филтер.

А какие особенные требования к анодному дросселю и P-L фильтру для УМ на 2 лампах ГУ-43Б?  Требования самые обычные, ничего особенного нет.  :dontknow:
Но для расчета нужно знать анодное напряжение под нагрузкой и ВЧ мощность с двух ламп и еще минимальную емкость переменного конденсатора в анодной цепи.
После этого можно расчитать P-L фильтр, а так же и данные анодного дросселя.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

161

Alex_VE3KF написал(а):

для расчета нужно знать анодное напряжение под нагрузкой и ВЧ мощность с двух ламп и еще минимальную емкость переменного конденсатора в анодной цепи.

Я специально выделил в цитате необходимый минимум для расчета.

Если просто повторить чью-либо ВКС, то придется точно подобрать то же самое напряжение и ток питания анода, как в усилителе, взятом за образец. И все равно, даже при попытке максимально точно повторить  - этап настройки будет нужен.
При простом использовании катушек "по образу и подобию" (данным) от образца настраивать придется еще больше и дольше. И риск "уйти за режим" будет выше.

162

Anatoly написал(а):

При простом использовании катушек "по образу и подобию" (данным) от образца настраивать придется еще больше и дольше. И риск "уйти за режим" будет выше.

Всё правильно. Копировать не рекомендуется т.к. все равно будут отличия в монтаже, режиме работы ламп, анодное под нагрузкой может отличаться, минимальная емкость анодного конденсатора может тоже отличаться.
Получается, что и копировать нечего. Провод дросселя и фильтра разве что скопировать?  :writing:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

163

Alex_VE3KF написал(а):

Получается, что и копировать нечего.

Саша, когда ситуация "лимит по комплектующим", то обычно я рекомендовал определиться с напряжением анода, уровнем входного сигнала, Ку усилителя. Прикидывал анодный ток (не в резонансе), получал Roe и уже потом рассчитывал провод и каркасы под заданную (расчетную) индуктивность/емкость.
Ну и доводка в таком случае обычно очень небольшая.
Взять ту же катушку 80м диапазона. Даже с ее довольно большой индуктивностью при ином монтаже (с другими паразитными емкостями) "ручки кондеров станут не так"  :D  Придется компенсировать неоптимальность катушки.
А повторять катушки ВЧ-диапазонов можно только очень точно копируя монтаж ВКС, расположение проводников к переключателю, к другим деталям, имея ту же начальную емкость горячего  конденсатора, ту же паразитную емкость/индуктивность монтажа.
Такое возможно или в серийке или при снятии монтажного чертежа (не схемы). И точно тех же комплектующих.

Надеюсь что получим вопрос о расчете ВКС "от Ua, Ia max...C...   так явно будет и качественнее и проще.

164

Anatoly написал(а):

Надеюсь что получим вопрос о расчете ВКС "от Ua, Ia max...C...   так явно будет и качественнее и проще.

Я убежден, что сделать под свой расчет будет самым быстрым и правильным решением. Как показала практика, расчетные данные очень хорошо совпадают с реальными. Поэтому и нет смысла копировать.  :yep:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

165

lz3bb написал(а):

Вопрос для Павел UN3J или кто знает.
Как сделан анодной дросель и Pi-L филтер.
Размерь проводника, витки и т.д. Имею предвид
усилителя на 2хгу43б.

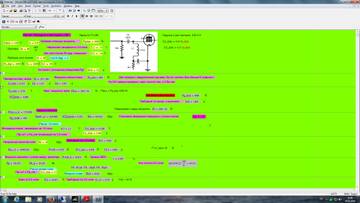

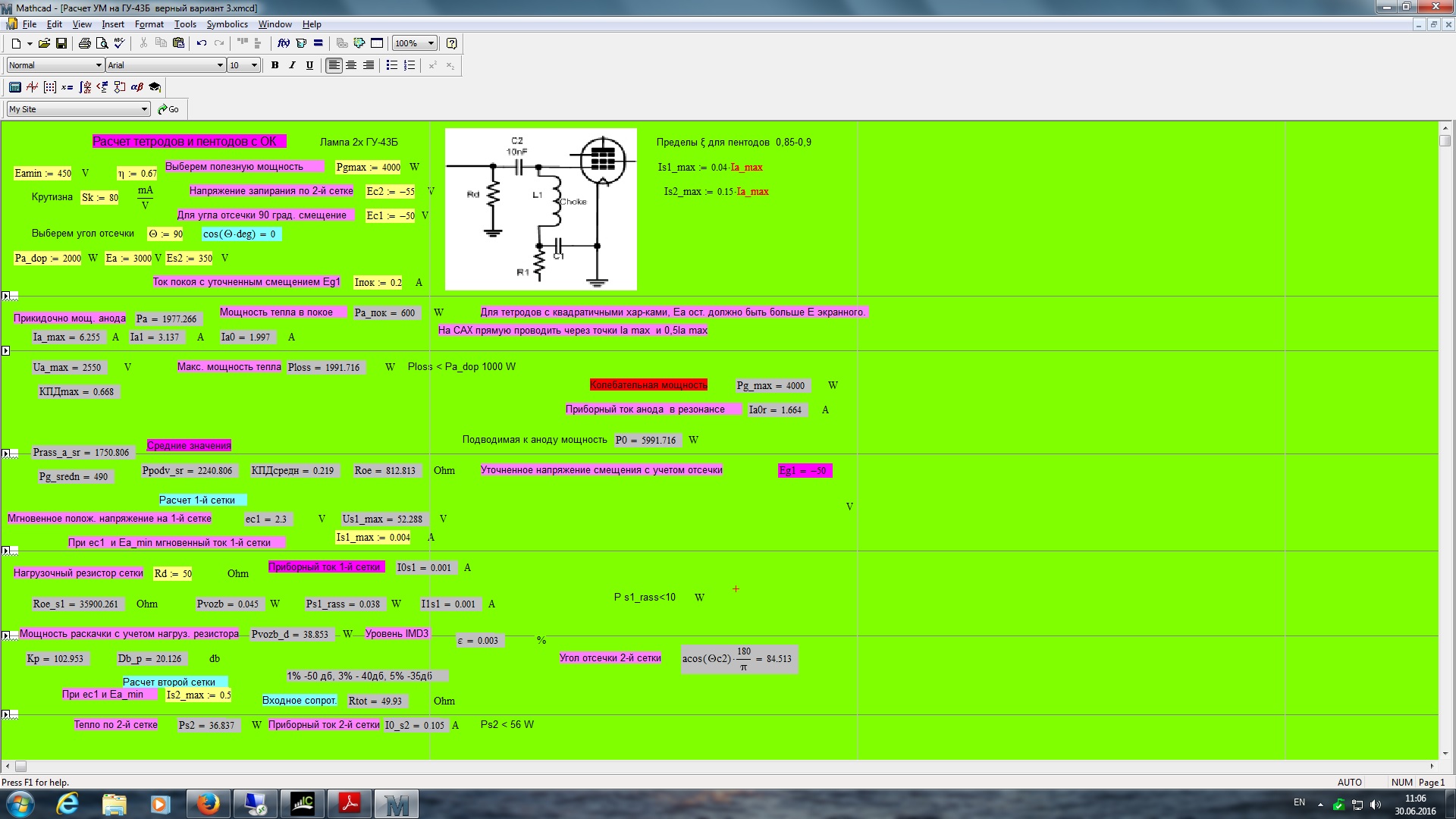

Коллеги пишут всё верно, но есть два пути: 1. Набрать какие-то комплектующие, изготовить блок питания и выдать данные для расчёта. 2. Взять готовый расчёт и исходя из него подобрать все комплектующие. Лично я склонен ко второму варианту при изготовлении своих УМ. В большинстве случаев применяю схему последовательного питания анода лампы и не потому, что она мне больше нравится, а по той причине, что так делают промышленные передатчики, да и оборонка на том же пути. Ну а теперь по существу заданного вопроса. В данном случае конструкция дросселя не имеет особого значения и основная задача получить заданную индуктивность и обеспечить безаварийное протекание тока по нему. У меня он изготовлен на керамическом каркасе диаметром 32мм и намотан проводом 0,5мм, индуктивность дросселя 125 мкГн. В качестве основного контура применён шаровый вариометр от радиостанции Р 140, дополнительно подключен контур на диапазон 1,8 мГц на керамическом каркасе диаметром 85мм намотан проводом  диаметром 1,8мм, индуктивность не помню, но из расчётов можно её высчитать, исключив индуктивность вариометра. Последовательный контур на выходе PL намотан медной трубкой диаметром 6мм и имеет индуктивность в соответствии с расчётной. Привожу расчёты, на которые я опирался, за что огромное спасибо Александру.

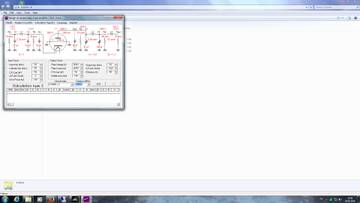

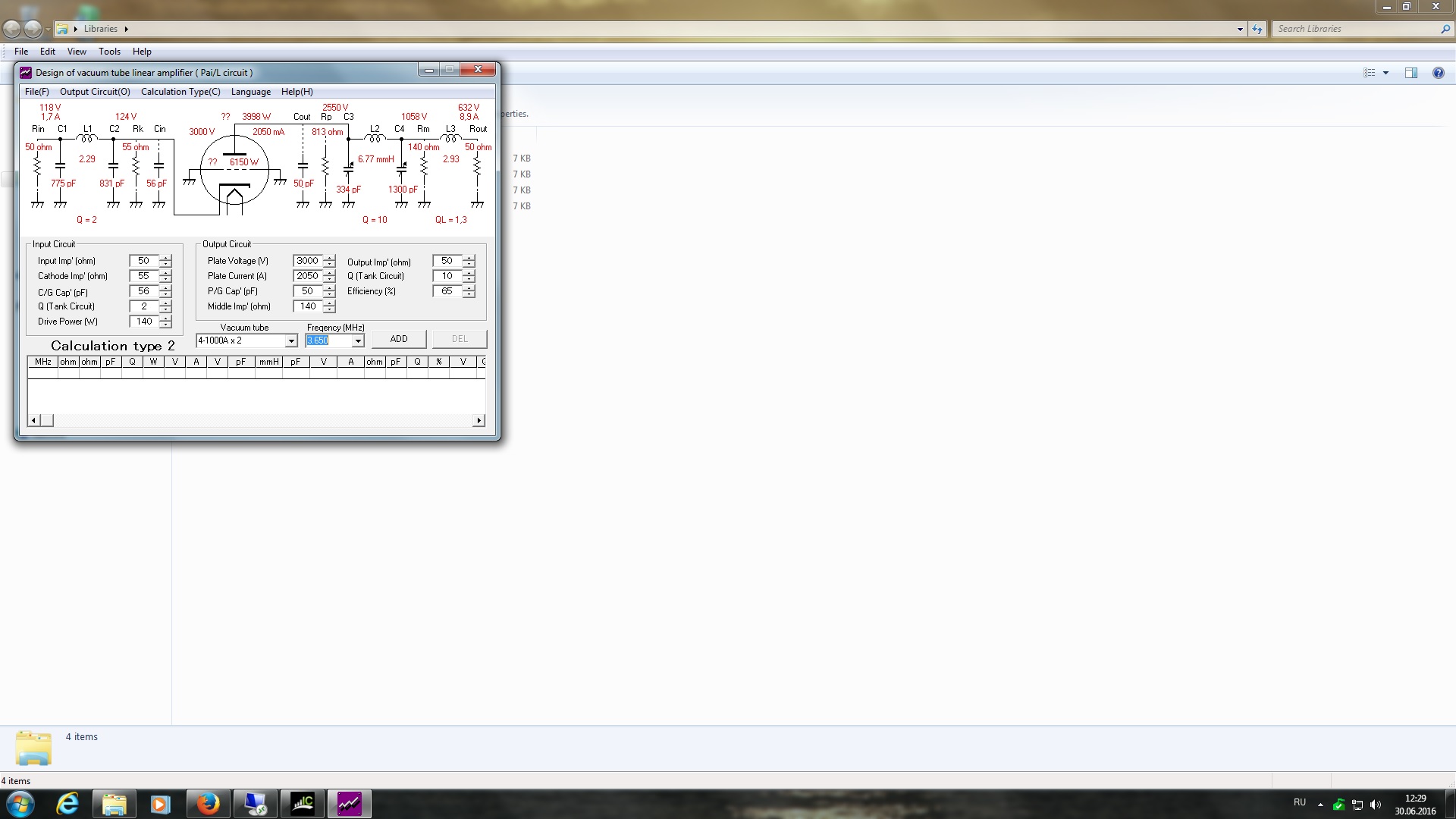

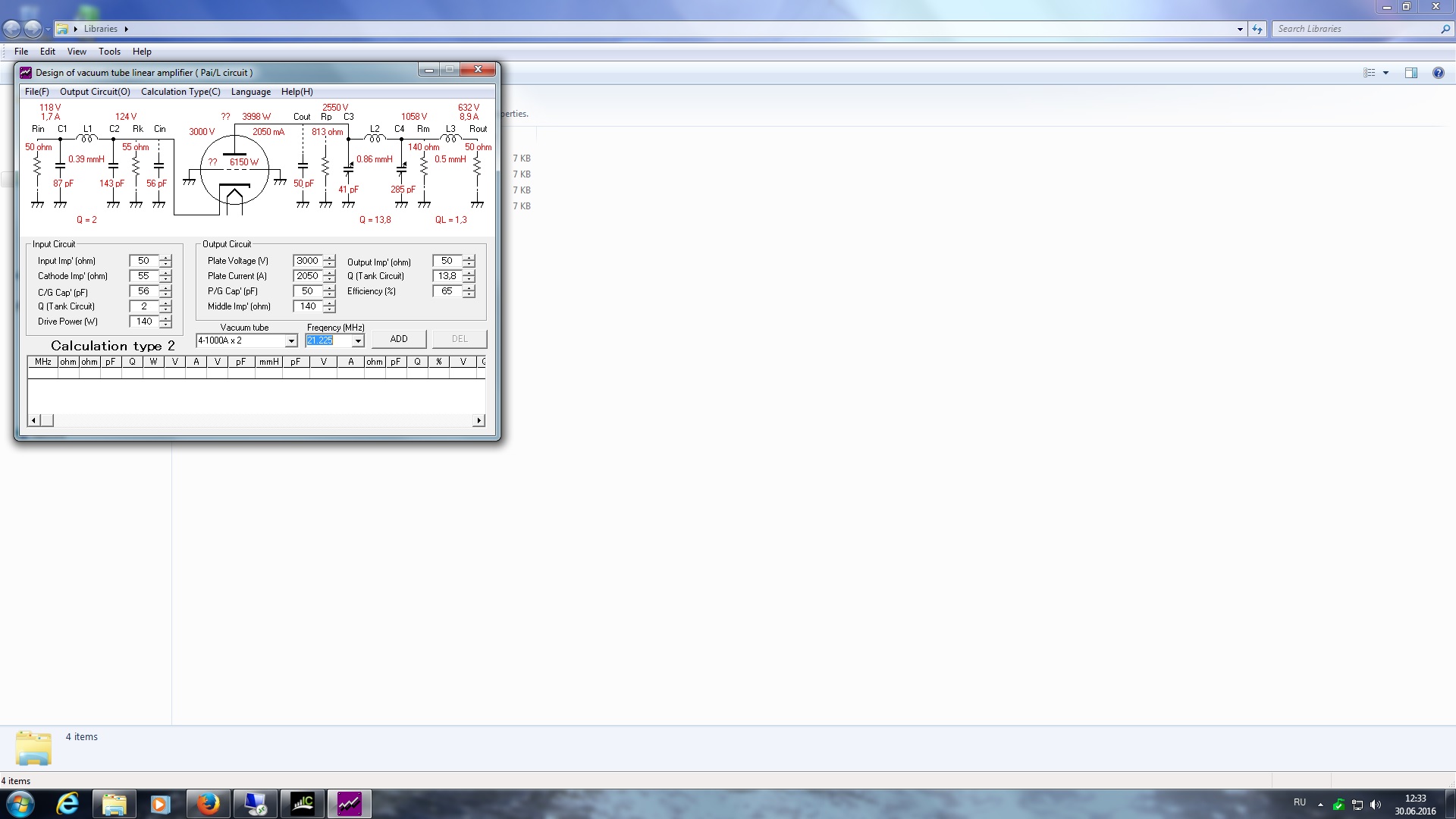

http://forumupload.ru/uploads/000e/73/7c/372/t193663.jpg
http://forumupload.ru/uploads/000e/73/7c/372/t135762.jpg
http://forumupload.ru/uploads/000e/73/7c/372/t891120.jpg
http://forumupload.ru/uploads/000e/73/7c/372/t67979.jpg
http://forumupload.ru/uploads/000e/73/7c/372/t400988.jpg
http://forumupload.ru/uploads/000e/73/7c/372/t854391.jpg
http://forumupload.ru/uploads/000e/73/7c/372/t450546.jpg

Отредактировано Павел UN3J (2020-12-23 18:43:30)

166

Павел UN3J написал(а):

Прошло чуть больше месяца, с того момента как я начал делать новый УМ, с не перестраиваемой ВКС.

Павел UN3J написал(а):

Ну и вот, что получилось в итоге.

Не верю, что за месяц, одному можно собрать такое в посте 146, даже на пенсии. Это не реально, даже если месяц не спать.  :no:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

167

Alex_VE3KF написал(а):

Не верю, что за месяц, одному можно собрать такое в посте 146, даже на пенсии. Это не реально, даже если месяц не спать.

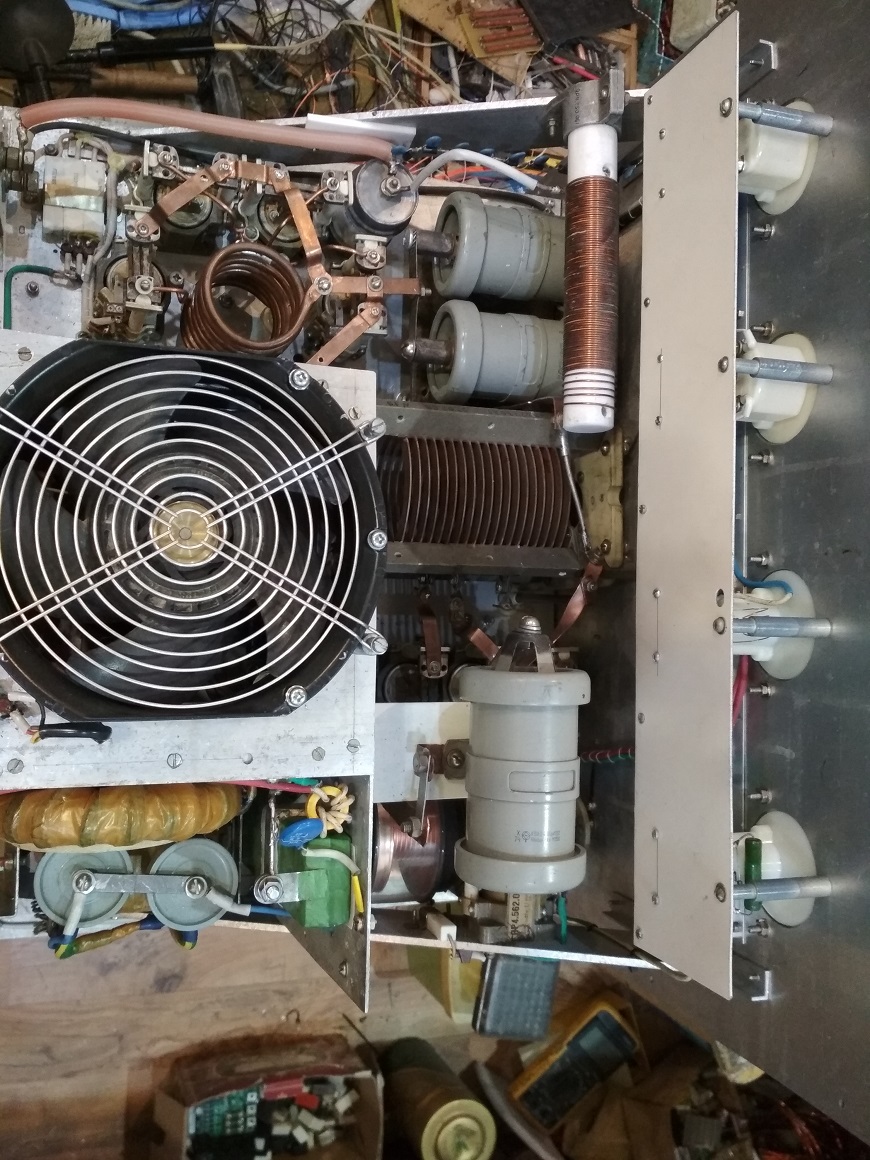

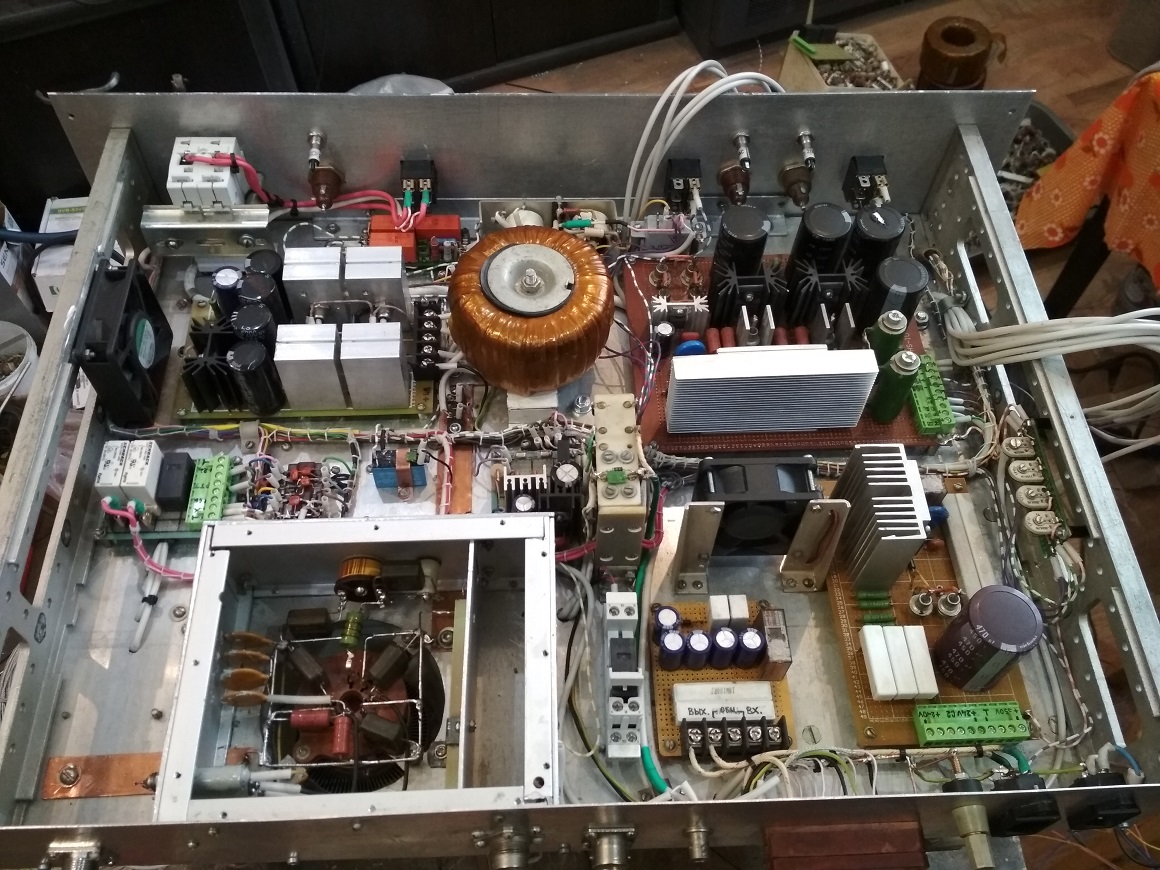

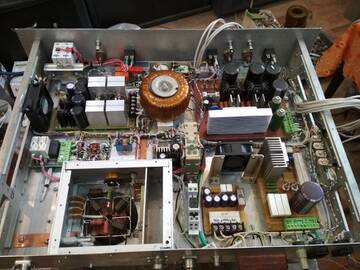

Вопрос веры всегда штука интересная. Многое зависит от того, кто и как делает, к примеру я могу построить кирпичный дом, что уже было в моей жизни, но на это уйдёт больше года, а профессионал каменщик сделает это в несколько раз быстрее. В начале месяца я начал изготавливать драйвер для ГУ 35Б, ОК уже готов, здесь тоже работы не меньше, чем с тем УМ, надеюсь, что завтра закончу с монтажом и приступлю к наладке. Время покажет.

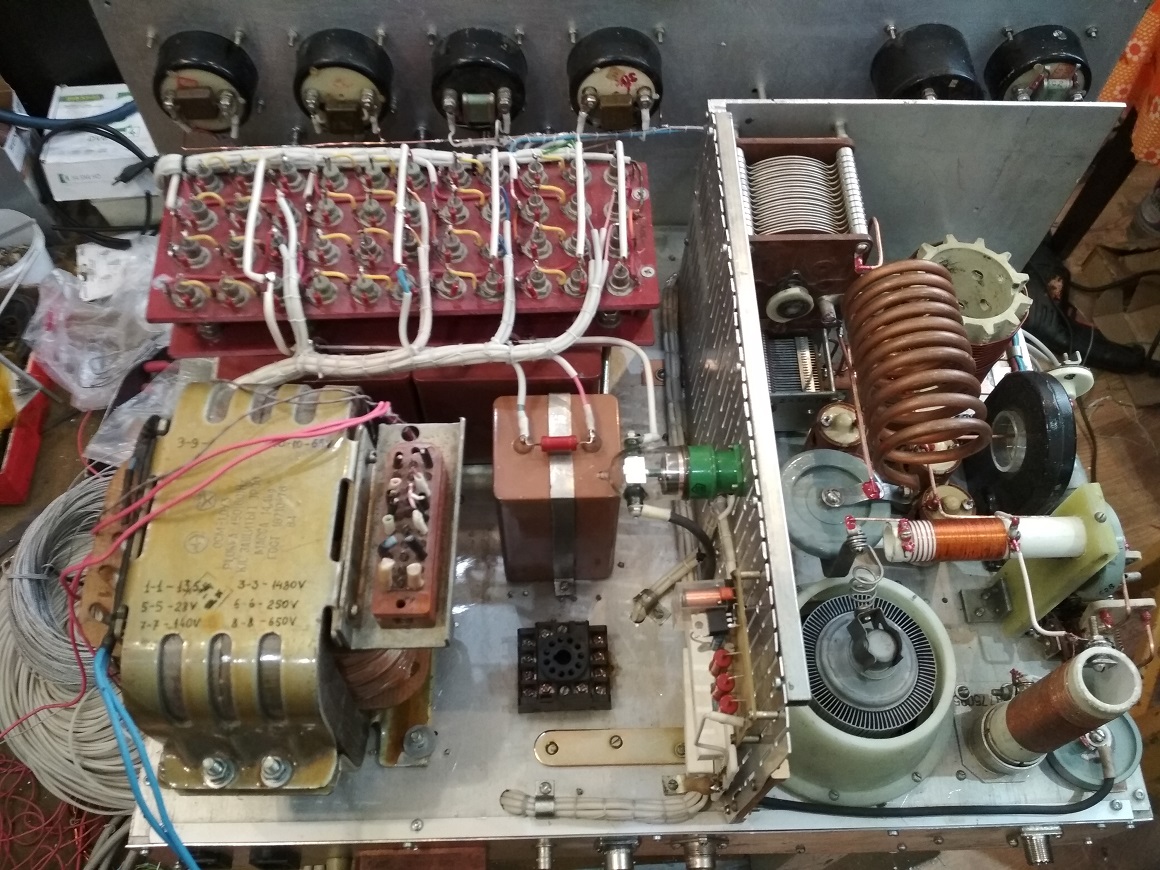

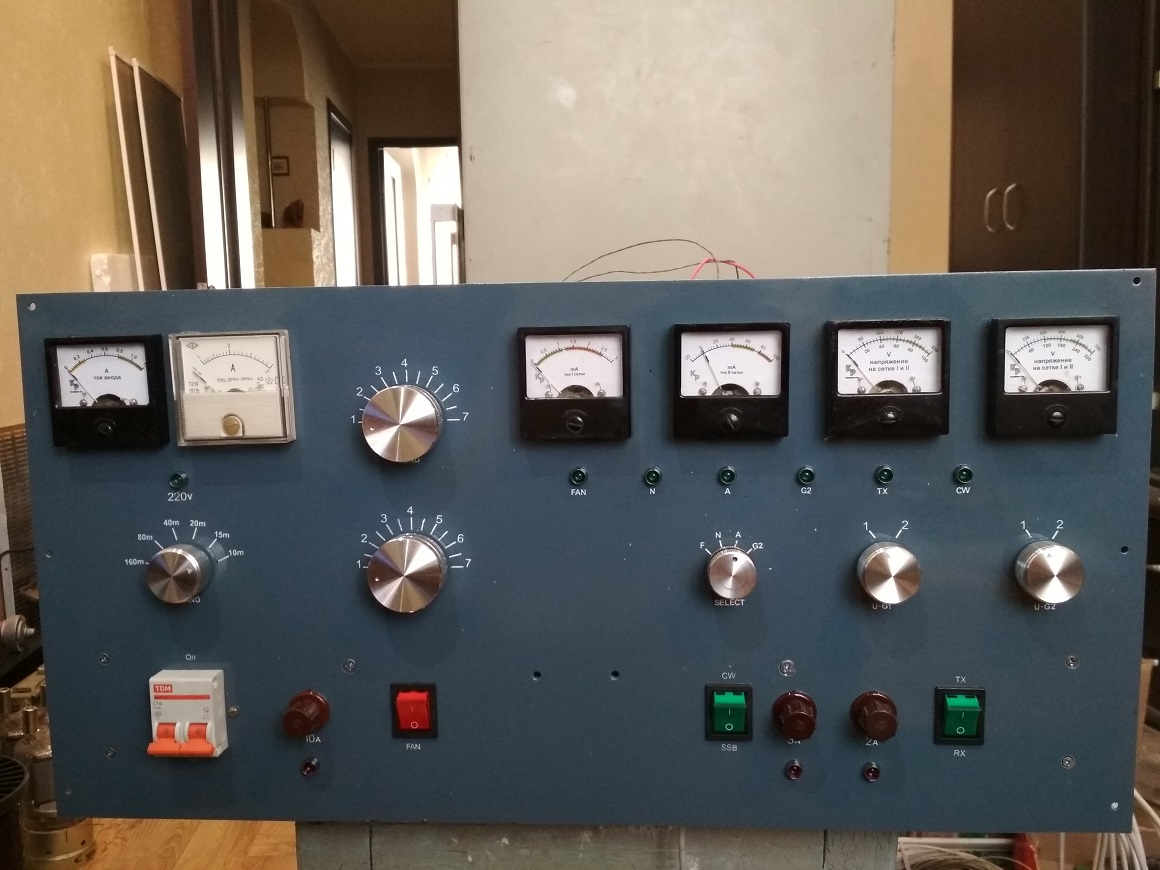

http://forumupload.ru/uploads/000e/73/7c/372/t663461.jpg
http://forumupload.ru/uploads/000e/73/7c/372/t149587.jpg
http://forumupload.ru/uploads/000e/73/7c/372/t88882.jpg

168

Павел UN3J написал(а):

В начале месяца я начал изготавливать драйвер для ГУ 35Б,

Просто шикарно!

Подпись автора

RN7T ex UA6GV, RA6FOA

169

Павел UN3J написал(а):

Многое зависит от того, кто и как делает

Я бы не сомневался, если сам никогда в жизни ничего не делал своими руками. Но в данном случае я не верю, тем более вам, после того, как вы тут утверждали, что питаете нагрузку 6-7 квт от транса с первичкой проводом 2,2 мм и просадки нет вообще..  :no: Хотя простая программа расчета силовых трансов, утверждает, что при заданной нагрузке и 225 В сети, требуется провод первички 2 мм х 3 шт. т.е. сложеннные вместе 3 провода. Это математика с физикой, с ними не поспорить, а вы спорите.  :nope:
И еще вопрос - а почему сделано все же параллельное питание из поста 167?
Ничего личного.  :rofl:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

170

Alex_VE3KF написал(а):

Я бы не сомневался, если сам никогда в жизни ничего не делал своими руками. Но в данном случае я не верю, тем более вам, после того, как вы тут утверждали, что питаете нагрузку 6-7 квт от транса с первичкой проводом 2,2 мм и просадки нет вообще..   Хотя простая программа расчета силовых трансов, утверждает, что при заданной нагрузке и 225 В сети, требуется провод первички 2 мм х 3 шт. т.е. сложеннные вместе 3 провода. Это математика с физикой, с ними не поспорить, а вы спорите.
И еще вопрос - а почему сделано все же параллельное питание из поста 167?
Ничего личного.

А почему бы и нет? Я ведь говорил, что в большинстве случаев делаю последовательное питание, но не говорил, что всегда делаю именно так. Когда дело касается больших мощностей, я делаю последовательное питание, а в этом случае - драйвер, мощность необходимая всего 400 Ватт

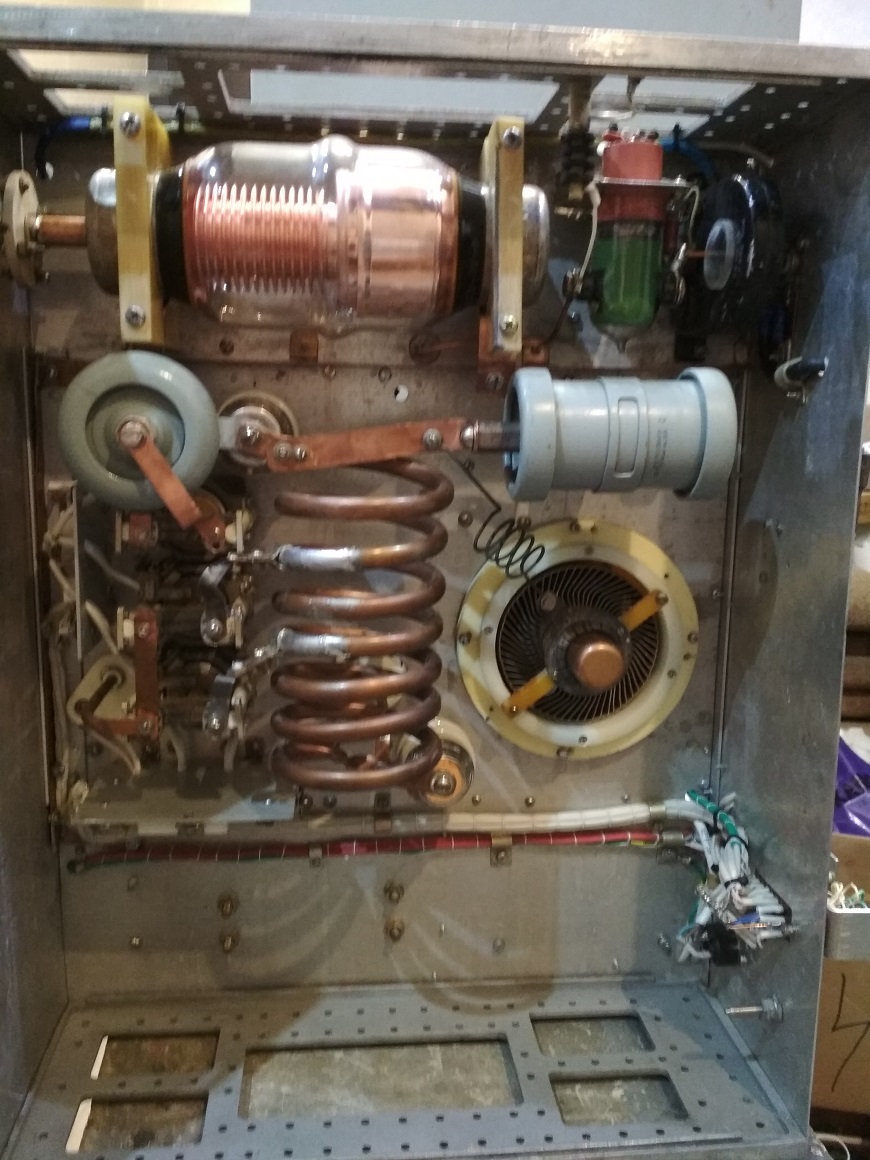

требования к дросселям меньше, да коммутация их проще. Не те напряжения и токи. Ну а чтобы Вы меньше сомневались вот сам ОК, в нём последовательное питание. http://forumupload.ru/uploads/000e/73/7c/372/t816544.jpg

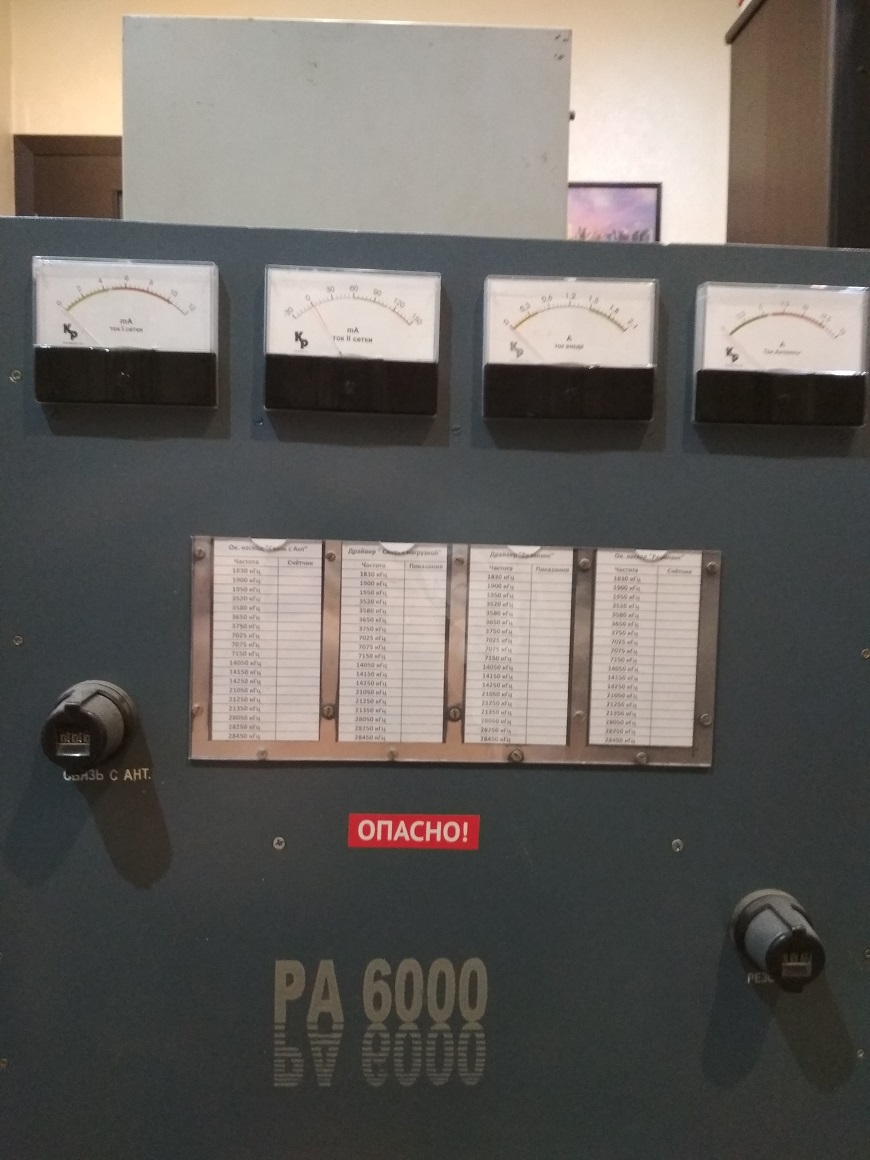

http://forumupload.ru/uploads/000e/73/7c/372/t923363.jpg
http://forumupload.ru/uploads/000e/73/7c/372/t919199.jpg
Ну и по поводу провода первичной обмотки. ещё раз напоминаю, диаметр провода в том случае, не 2,2мм, а 2,7мм, результат получился такой, - на холостом ходу напряжение анодной цепи 3400 Вольт, при токе покоя 450 мА(две ГУ 43Б) напряжение анодной цепи 2900 Вольт, при подаче возбуждения и токе анода 1,8 А напряжение анодной цепи 2700 Вольт. Вас это пугает? Меня нет. Ни чего личного.

171

Павел медную шинку для общего провода в ВКС используете? Что-то я не очень её вижу у вас...

172

Павел UN3J написал(а):

Я ведь говорил, что в большинстве случаев делаю последовательное питание, но не говорил, что всегда делаю именно так.

Я лишь задал вопрос- чем обоснован выбор параллельного питания в данном случае. Мощность? Это глупо, как минимум. Это не повод. Можно сделать УМ и на 100 Вт с последовательным питанием, а можно и на 10 кВт с последовательным. А если чисто копировать пром. УМ, бездумно, то можно далеко зайти не туда.  :crazy:  Почитайте, когда обосновано последов. питание.

Павел UN3J написал(а):

а в этом случае - драйвер, мощность необходимая всего 400 Ватт

На фото ГУ43Б или что? И всего 400 Вт, с такой лампы? Но судя по ВЧ катушке, К15У, там все 4 кВт или больше.

Павел UN3J написал(а):

диаметр провода в том случае, не 2,2мм, а 2,7мм

Ага, уже оказалось не 2,2 мм, а все же 2,7 мм, хотя и это очень мало.

Павел UN3J написал(а):

на холостом ходу напряжение анодной цепи 3400 Вольт, при токе покоя 450 мА(две ГУ 43Б) напряжение анодной цепи 2900 Вольт

Вот в это поверю охотно. При нагрузке всего 2900* 0,45 = 1305 Вт просадка сразу 3400-2900 = 500 В или 14,7%. Это плохо, и причина в трансе.

Павел UN3J написал(а):

при подаче возбуждения и токе анода 1,8 А напряжение анодной цепи 2700 Вольт

А вот в это я не верю. Нагрузка увеличивается в 2700*1,8/2900*0,45=3,73 раза, а просадка высокого [(3400-2700)/2700]*100 = 25,9% т.е. увеличивается в 25,9%/14,7% = 1,76 раза.  Не сходится. Думаю, что просадка должна быть примерно до 2300 В если даже вообще не до 1500 В при нагрузке 4800 Вт. Вот это реальнее.

Павел UN3J написал(а):

Вас это пугает?

Меня это совсем не пугает, чисто математика и никакой отсебятины.  :crazy:
Хорошо, что наконец-то мы выяснили, какая просадка с проводом 2,7 мм. Оказалось, что просадка даже при токе покоя уже неприемлемая. Собственно, что и требовалось доказать, с проводом в первичке 2,7 мм при нагрузке всего 1300 Вт, результат и не может быть иной.  :nope:  Но зато в этом случае экономия провода солидная получается, правда?  :rofl:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

173

Александр, если строго инженерный расчет, то да, как вы пишете, все верно. Но мы ж радиолюбители и подчас применяем то, что оказалось у нас по случаю в наличии. Есть халявная лампа гу-43б, к примеру, почему бы её не применить в драйвере? Иил покупать там какую-то лампу по расчетам. Что вы думаете предпочтет простой радиолюбитель? .. Ответ по моему очевиден. Абсолютно такое же объяснение и про трансформатор силовой с проводом 2,7мм, просто он есть в наличии, а другой ещё надо искать и приобретать... Имхо.. Знаете есть такая пословица - им же не в космос летать..

Отредактировано R0SBD (2020-12-28 21:33:38)

174

Да ну, какая ГУ 43Б, это ГУ 74Б. Конденсаторы у меня есть в наличии, зачем я буду ставить худшее? В АСОМ 1000 стоит КВИ, и я считаю, что это не лучшее решение. По диаметру провода, я ещё тогда писал, что транс был заводской, с готовой сетевой обмоткой и я на "глаз" сказал, что 2,2мм, но когда пошло обсуждение, то измерил микрометром и указал, что правильный диаметр 2,7мм, Вы просто забыли, это было год назад. Ваша программа конечно хороша, но извините, при потребляемой мощности 4900 Вт, ток из сети 22А, программа предлагает провод сечением 9,5 мм2, это значит 2,3 А/мм2, такая плотность тока для меди мизер и подходит для использования при 100% загрузке трансформатора 24 часа в сутки 365 дней в году и температуре окружающей среды градусов так 40-45. У меня получилось 1,35х1,35х3,14=5,7мм2,  22/5,7=3,85 А\мм2, даже 5 А\мм2 не страшно при режиме работы SSB и CW, другими видами я не работаю. Я очень уважаю Вас, ваши знания и опыт, но и я не вчера родился и несколько лет работал зам. гл. энергетика цеха на металлургическом производстве, пока не перешёл мастером в КИП и А, это последнее время я ушёл в коммерцию и был техническим директором, потом коммерческим директором одного из предприятий города. Ну и по вопросу скорости изготовления изделий. Может это не в тему, но на севере Италии есть городок Guastalla, в которм расположено производство компании SAER, где я был на стажировке, когда мы решили создать собственное производство электродвигателей для погружных скважинных насосов. Для проведения обучения для нас двоих(с моим замом) отозвали с пенсии лучшего работника по имени Наполи, который учил нас изготавливать двигатели мощностью от 5,5 до 9 кВт. Так вот он изготавливал за рабочую смену 8 электродвигателей, я, после 10 дней стажировки сумел сделать только 5, мой напарник 3, а основные рабочие делаю по 4 двигателя за смену, это считается нормой. Вот вам и результат того, кто как может делать одну и ту же работу. Верить мне, или не верить, это сугубо Ваше дело.

175

Павел UN3J написал(а):

это ГУ 74Б

Тем более, для ГУ74Б такая катушка - явно излишество, как и К15У.

Павел UN3J написал(а):

сказал, что 2,2мм, но когда пошло обсуждение, то измерил микрометром и указал, что правильный диаметр 2,7мм,

Да небольшая разница, это же 2,2 мм и 5,2 мм.  :D

Павел UN3J написал(а):

при потребляемой мощности 4900 Вт, ток из сети 22А, программа предлагает провод сечением 9,5 мм2, это значит 2,3 А/мм2

Нет, выбрана плотность 4,5 мм2. Можно конечно плотность и 5,7 мм2, но даже в этом случае, моя программа рекомендует провод первички 2 мм х 2 шт.  Но такую плотность тока закладывать - безумие. 4,2 мм - предельный ток, который рекомендует программа для режима АВ и В.

Павел UN3J написал(а):

это последнее время я ушёл в коммерцию и был техническим директором, потом коммерческим директором одного из предприятий города

Должности, не добавляют ума в нашем деле, если нет профильного образования, поэтому посты не могут быть показателем.  :crazy:

Павел UN3J написал(а):

я, после 10 дней стажировки сумел сделать только 5,

И стахановские рекорды тоже ни о чем не говорят. Если рабочие делали по 4 дв-ля, значит им больше и не надо за их зарплату. А если бы им платили не от нормы 4 а просто от кол-ва сделанного за смену, то они бы делали больше вас, может 6-7 или больше.  :D

Павел UN3J написал(а):

Ваше дело, но за октябрь-декабрь я сделал УМ на двух ГИ 7Б, оконечник на ГУ 35Б и сейчас заканчиваю драйвер, вот и весь сказ.

Да делайте сколько угодно, мне фиолетово.  :crazy:
Речь совсем не об этом шла. Но мы выяснили и мне понятно с вами.

Павел UN3J написал(а):

я ведь ещё приводил показания приборов другого УМ, где транс 7,5 кВт

Обсуждался другой транс, не надо всё в одну кучу.

Павел UN3J написал(а):

отработал несколько Contest и всё нормально, трансформатор не греется абсолютно, градусов до 45-50 не более.

И это не показатель. Например, я могу намотать на огромном сердечнике первичку 0,5 мм и отработать контест и он нагреется хорошо если до 30 градусов. Просто не сможет такой объём меди в первичке прогреть большой, массивный сердечник. Только толку то что с такого транса, если у него нагрузочная способность будет как у батарейки Крона?  :dontknow:  Вот что главное.

Павел UN3J написал(а):

Так что всё нормально, переделывать я ни чего не стану и мощность 3600 Вт с двух ГУ 43Б меня устраивает полностью.

Да на здоровье!  :crazyfun:  Главное - не публиковать туфту, подобную с трансом с проводом 2,2 мм, потому что форум читают не только умудренные опытом люди, могущие трезво оценить инфу, но еще и новички, которые тоже могут попробовать намотать анодный транс для нагрузки 5 кВт, проводом первички 2,2 мм. А так делать можете что угодно и сколько угодно, хоть по 9 УМ в неделю.  Даёшь!! :crazyfun:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

176

R0SBD написал(а):

Абсолютно такое же объяснение и про трансформатор силовой с проводом 2,7мм, просто он есть в наличии, а другой ещё надо искать и приобретать... Имхо.. Знаете есть такая пословица - им же не в космос летать..

Если так рассуждать, то можно любой транс присобачить в УМ и вперед. Да хоть там первичка 0,5 мм и что с того? Перематывать его что-ли или какой другой искать?
Или лампы так же, ну есть у меня мешок 6П3С, зачем мне искать ГУ81, если можно засадить 6П3С штук 40 и вперед! А шо такого? Не в космос же на нём...
Так рассуждать нельзя, прежде всего из соображений безопасности. Слабый транс под большой нагрузкой - бомба замедленного действия, в любой момент, от перегрева, может пробить изоляцию, короткое замыкание и может случится пожар, сгорит все, начиная от предохранителей и заканчивая домом, квартирой со всем скарбом, хорошо, если без людских жертв. Вот такая вот картинка может быть в итоге, да еще и уголовное преследование на десерт. А виной тому будет вот такое нежелание или лень или экономия на спичках - перемотать транс нормальным проводом и транс будет безопасно служить всю жизнь.
А так мне безразлично, прислушивается кто или нет к рекомендациям.  :dontcare:  А по сути эти рекомендации написаны кровью, взяты не с потолка.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

177

Полностью с вами, Александр, согласен. Но мотивация здесь какая, ну поставлю на время, потом приобрету лучше и заменю. Или можно поставить трансформаторы от УИП , они по моему 600 ватт, несколько штук. Ну на халяву достались с производства, грех же не использовать. Это я сейчас представляю рассуждения человека, применяющего их. И сплошь и рядом ставят трансы по мощности равной подводимой к оконечному каскаду, а что он же в ssb, в импульсном как бы режиме работает. И на форумах отстаивают свою позицию до упора. Просто , чтобы дополнить полноту картины. Как бы не со зла, а токмо волею пославшей меня жены, ... шутка.. Они думают что берегут семейный бюджет тем самым. Перегрев, пожар, хм, человек так устроен, что пока не увидит сам своими глазами, не изменит свое мнение.. По бедности это всё по большому счету, или скупой платит дважды, из этой оперы..

Отредактировано R0SBD (2020-12-29 01:19:54)

178

Павел шинку земляную в ВКС ставите?

179

R0SBD написал(а):

Но мотивация здесь какая, ну поставлю на время, потом приобрету лучше и заменю

Все зависит от того, пожар случится раньше или не случится, пока я поставлю лучшую замену.

R0SBD написал(а):

Или можно поставить трансформаторы от УИП , они по моему 600 ватт, несколько штук. Ну на халяву достались с производства, грех же не использовать. Это я сейчас представляю рассуждения человека, применяющего их. И сплошь и рядом ставят трансы по мощности равной подводимой к оконечному каскаду, а что он же в ssb, в импульсном как бы режиме работает.

Сейчас все применяют компрессоры речевого сигнала в SSB, так что стрелка тока практически на месте стоит, ток постоянный. Это в тлг там импульсный режим, поэтому транс можно использовать до 0,7-0,8 подводимой мощности. Но расчитывать надо всегда на худшее, по закону Мэрфи, случается всегда именно худшее, по закону подлости, как его еще называют.

R0SBD написал(а):

Перегрев, пожар, хм, человек так устроен, что пока не увидит сам своими глазами, не изменит свое мнение

Умный человек не будет ждать пожара, чтобы убедиться, что трансы горят хорошо, причем пожар с электричеством тушить очень опасно для жизни. А дураки, убедившись, что и трансы горят и все остальное, конечно же изменят свой мнение, но как правило это может быть уже увы, слишком поздно. Да и какой ценой они убедятся в этом, очень дорогой ценой может быть.
Каждый конечно сам решает, но все же, мы обязаны об этом помнить и предупреждать других, чтобы не случилось беды.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

180

R0SBD написал(а):

Павел шинку земляную в ВКС ставите?

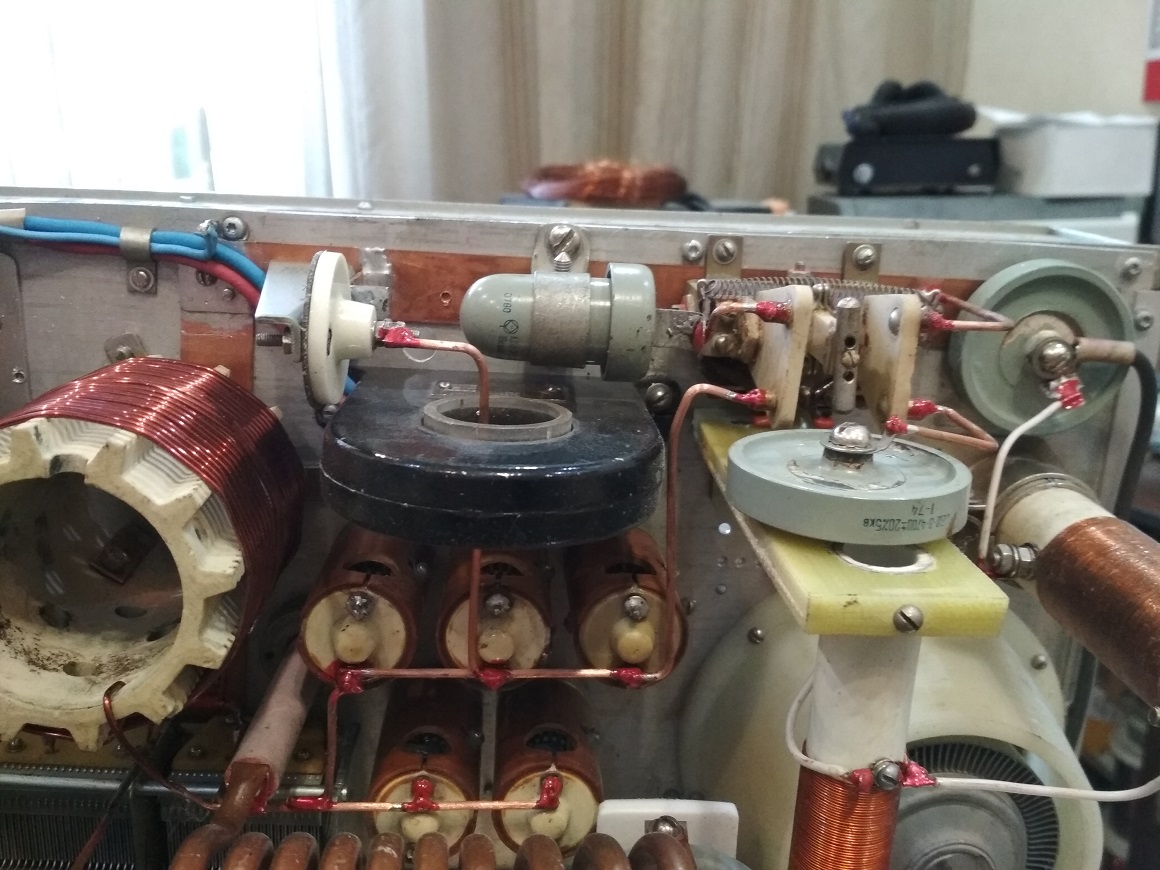

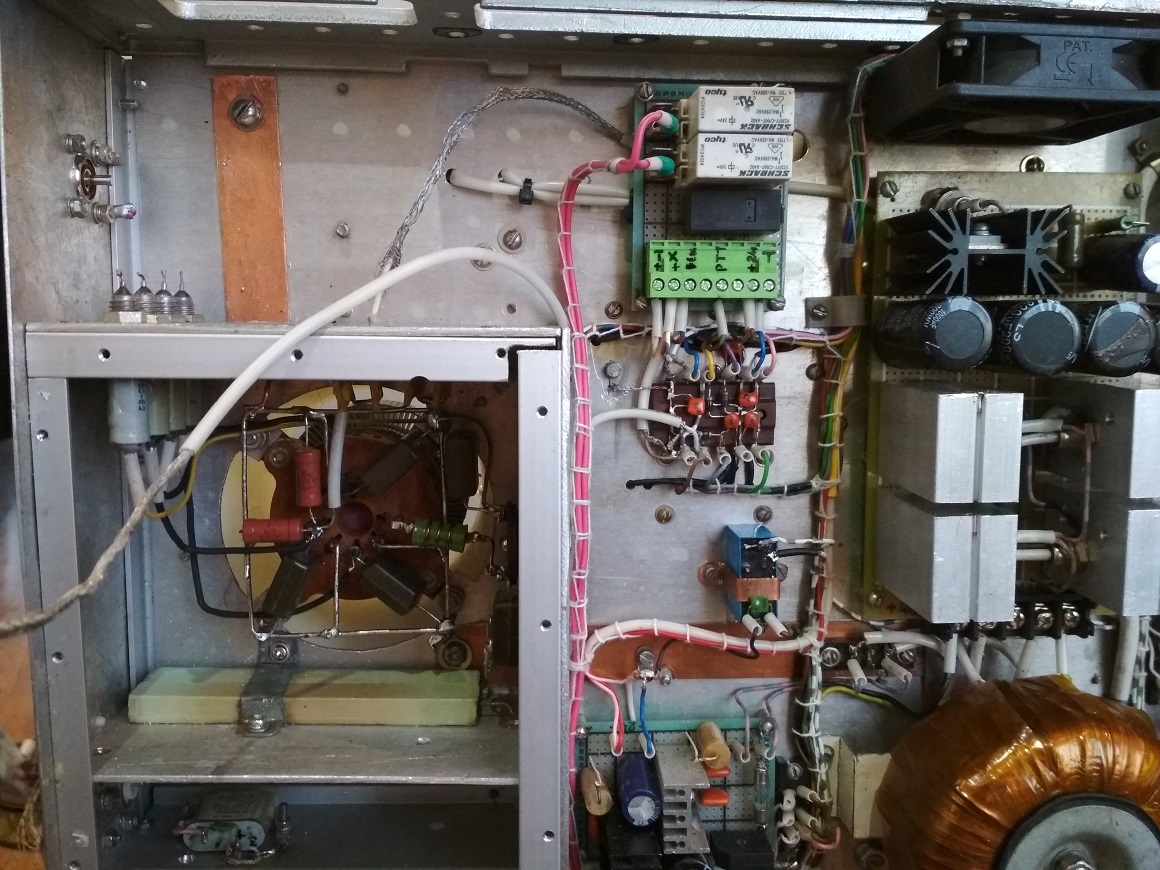

Конечно, в обязательном порядке.                                                                                                                                                                                                                                                                                                                                    http://forumupload.ru/uploads/000e/73/7c/372/t529309.jpg
http://forumupload.ru/uploads/000e/73/7c/372/t736235.jpg
