Усилители мощности на ГУ-43Б

Страница:   1 … 5 6 7 8 9 … 13

Сообщений 181 страница 210 из 380

181

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

В это я не верю. Нагрузка у вас увеличивается в 2700*1,8/2900*0,45=3,73 раза, а просадка высокого увеличивается только в 1,76 раза.  Не сходится, не бывает так. Посмотрите нагрузочную хар-ку любого блока питания, как идет кривая, почти линейно снижается с увеличением нагрузки.
Думаю, что просадка должна быть примерно до 2300 В если даже вообще не до 1500 В при нагрузке 4800 Вт. Вот это реальнее. Читайте еще раз мой пост 172.
Так, всё, прекратили это обсуждать  :mad:  Поднадоело уже.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

182

  • Автор: lz3bb
  • Пользователь
  • Сообщений: 28

Здравствуйте,
прошло месец, как я задал вопрос.
Извините бъйло много задач.
Вот такие данни для усилителя на 2хгу43б.
Анодное под нагрузки 2900в
Ток резонанса  1,6А
Въйходная мощность 3,3кВ
Анодной конденсатор
C1 – 8 до 42 pF / 19 до 172 pF
Конденсатор связи
C2 – 11 до 282 pF/ 11 до 282 pF
Нагрузочное сопротивление ламп
1150 Ом
диапазонъй переключатель будет
7 положения с замъйканием
как акома.
Прошу кто знает сделать изчисления
PL филтера.
Заранное спосибо.
Извине для плохой руский.
73! Пламен

183

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

Добре, Пламен.  :flag:
Значит УМ на двух ГУ-43Б.
Хочу уточнить для вас некоторые детали:
Для заданных параметров, нагрузочное сопротивление ламп будет существенно ниже, всего 910 Ом.
Анодный ток в резонансе  должен быть не 1,6 А, а всего 1,43 А для мощности 3,3 кВт. Расстроенный ток 1,71 А.
Но хочу обратить внимание, что мощность в нагрузке будет примерно на 5-7% ниже, за счет тепловых потерь в ВКС т.е. 3,15 кВт. Если же нужны в нагрузке ровно 3,3 кВт, то я могу пересчитать ток и нагрузочное сопротивление ламп. Если же все устраивает, то могу посчитать под мощность 3,3 кВт.
Раскачка УМ будет примерно 30 Вт при входном резисторе 25 Ом/20-25 Вт.
Лампы работают без тока первых сеток, но резистор очень желательно применить т.к. иначе УМ будет склонен к самовозбуждению.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

184

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

Нужен видимо еще расчет входных П контуров?

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

185

  • Автор: lz3bb
  • Пользователь
  • Сообщений: 28

Здравствуйте Алекс,
Спосибо для ответ, пожалуйста  посчитать под мощность 3,3 кВт в антене.
Ето для первой сетки и резистор, не понял. Возбуждения и т.д.
Заранное Спосибо!
73! Пламен

186

  • Автор: lz3bb
  • Пользователь
  • Сообщений: 28

Мъй дублировалис, тоже само е времени писали :blush:
Ето не бъйло молчание, а у меня бъйла работа HI HI и я  форуме
пока не бъйл. :crazyfun:
73!LZ3BB

187

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
lz3bb написал(а):

Здравствуйте Алекс,
Спосибо для ответ, пожалуйста  посчитать под мощность 3,3 кВт в антене.
Ето для первой сетки и резистор, не понял. Возбуждения и т.д.
Заранное Спосибо!
73! Пламен

Вот почему я и ждал ответ от вас.
Хорошо, я пересчитаю под 3,3 кВт.
Да, это для первых сеток резистор сразу на выходе входных контуров.
Возбуждение или раскачка, это мощность с трансивера на УМ.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

188

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

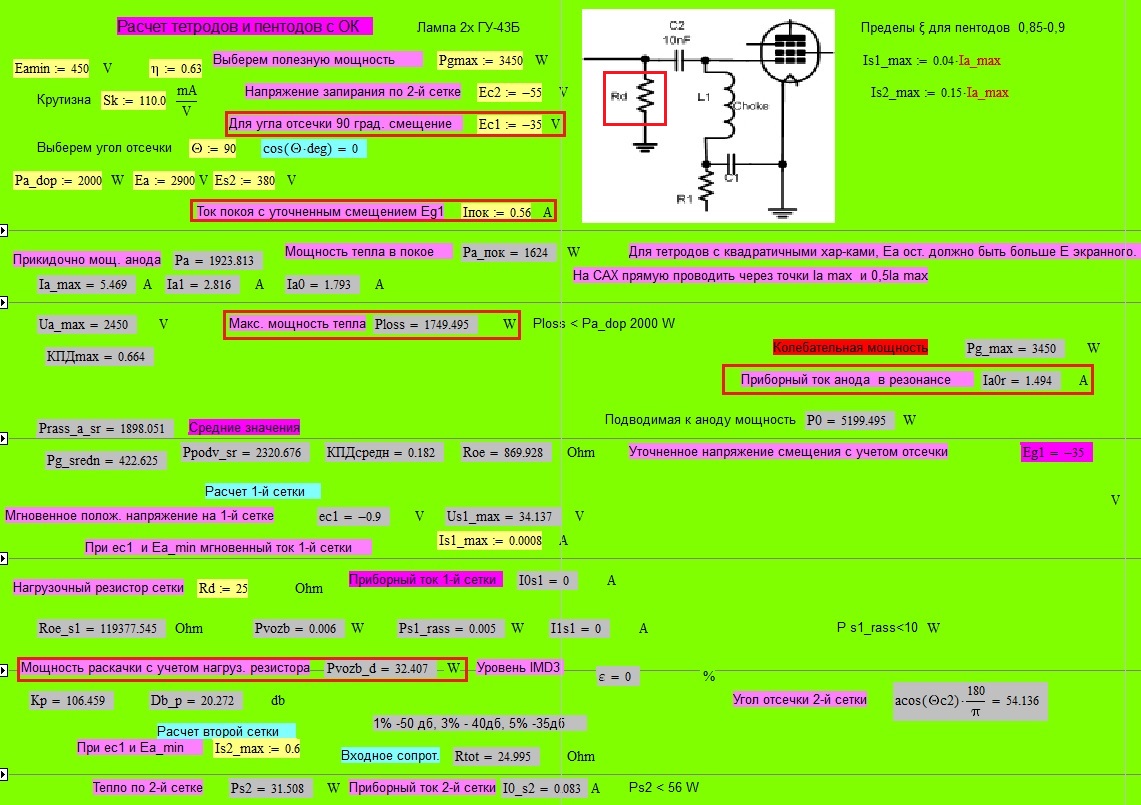

Расчет УМ 3.45 кВт.
Я отметил резистор по сеткам Rd.
А вместо сеточного дросселя можно применить резистор 3-5 кОм.
http://forumupload.ru/uploads/000e/73/7c/2/t62585.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

189

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

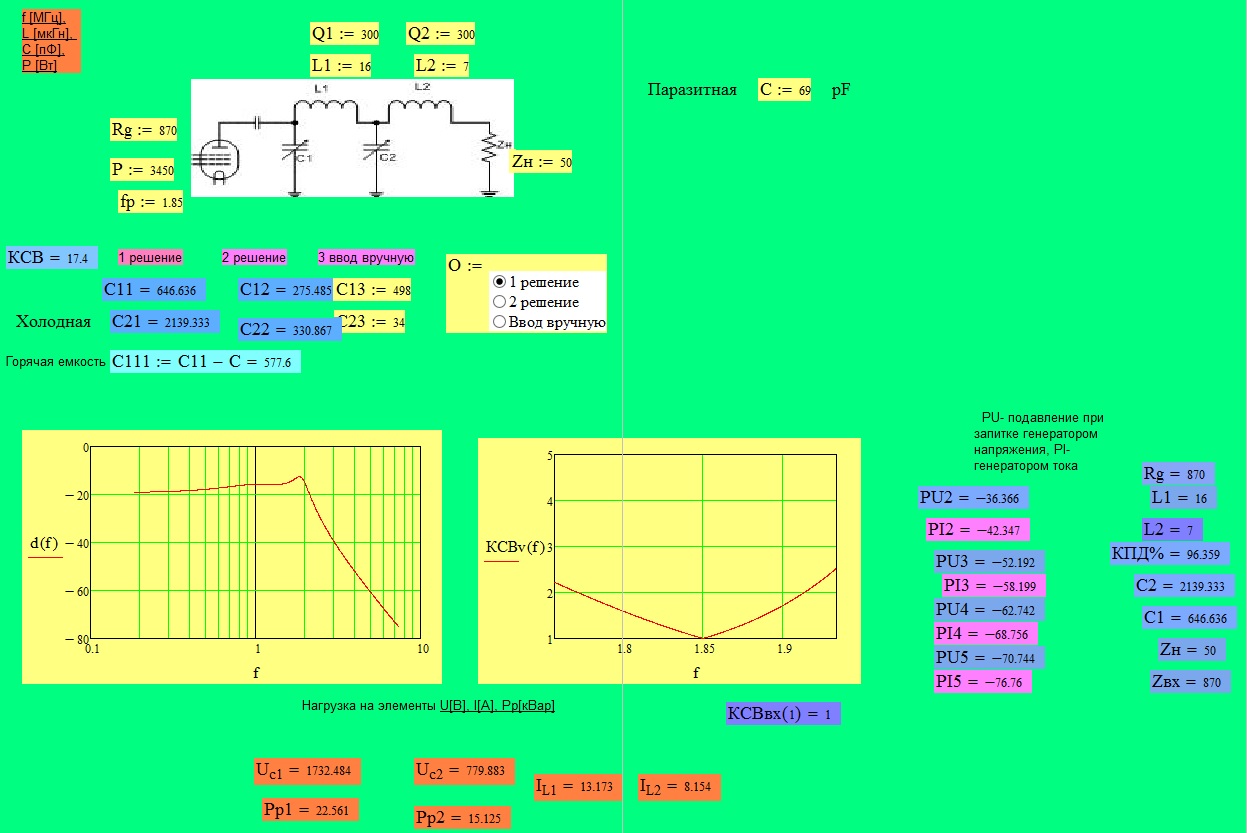

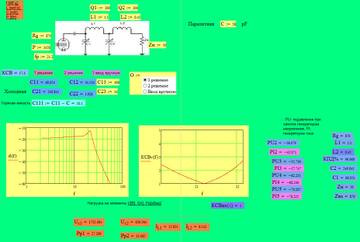

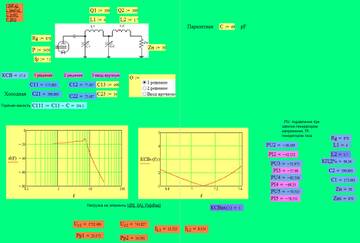

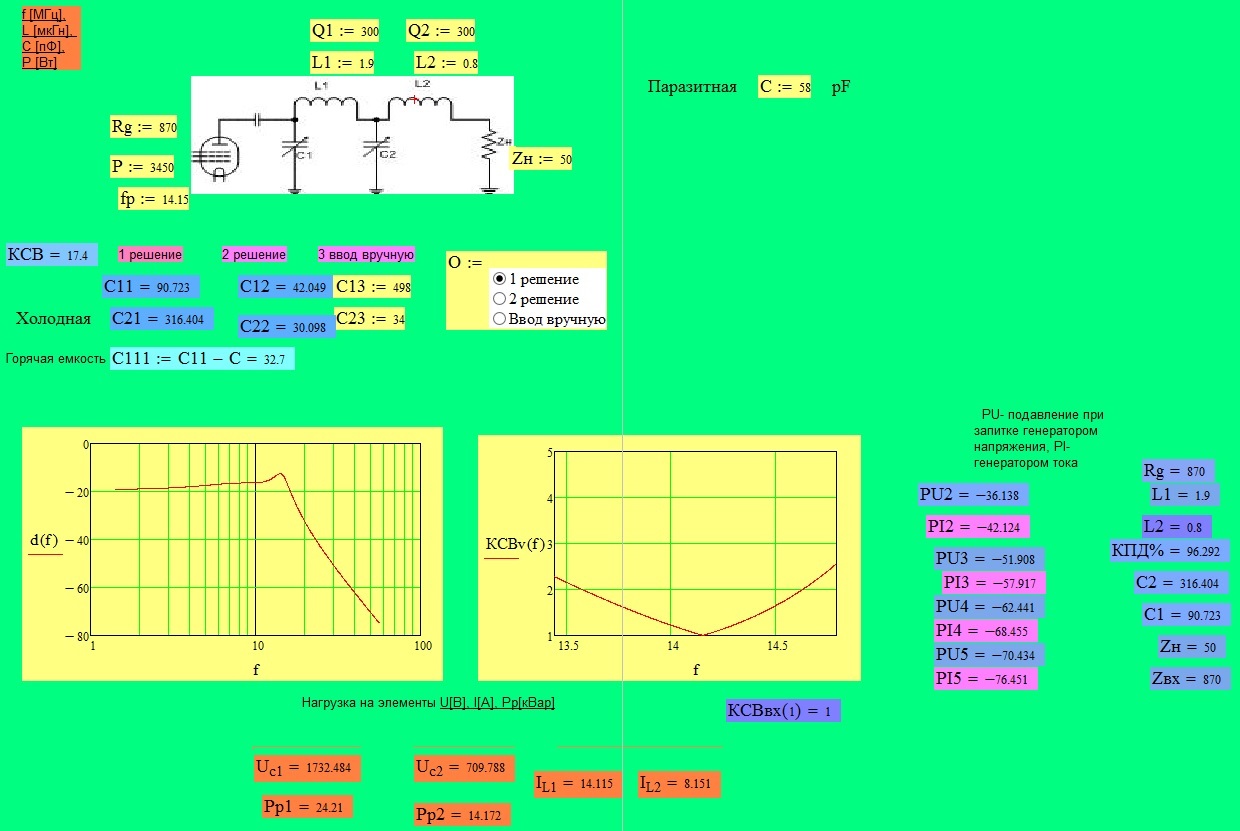

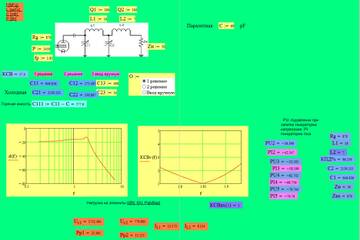

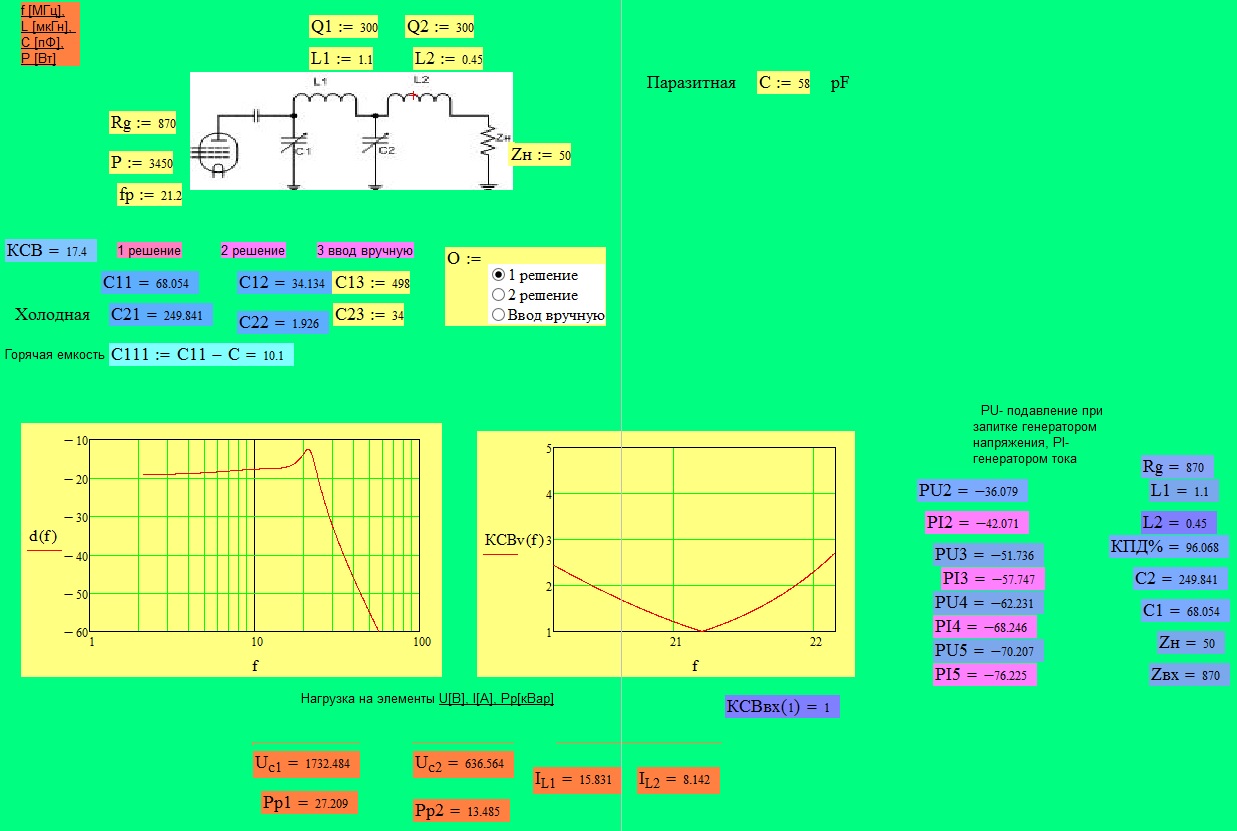

Расчет ВКС.
Для 14-28 Мс КПЕ 8-42 пФ
Для 1,8-7 Мс КПЕ 19-172 пФ, но на 3,5 и 1,8 Мс придется добавлять дополнительные кондеры.
ВЧ токи катушек, реактивные мощности кондеров указаны внизу оранжевым. Обратите внимание, что ВЧ ток катушки L2 в разы меньше, чем катушки 1, поэтому провод можно применить тоньше.
Вопросы?  ;)
http://forumupload.ru/uploads/000e/73/7c/2/t481883.jpg
http://forumupload.ru/uploads/000e/73/7c/2/t270391.jpg
http://forumupload.ru/uploads/000e/73/7c/2/t153296.jpg
http://forumupload.ru/uploads/000e/73/7c/2/t657831.jpg
http://forumupload.ru/uploads/000e/73/7c/2/t75138.jpg
http://forumupload.ru/uploads/000e/73/7c/2/t908654.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

190

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

Входные контура нужно считать?

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

191

  • Автор: Oleg
  • Пользователь
  • Oleg
  • Сообщений: 30
Alex_VE3KF написал(а):

Входные контура нужно считать?

Может будет проще сделать компенсацию входной емкости и трансформатор по входу? Единственное, ближайший трансформатор это 1:2,25 (2витка 3 витка), т.е. резистор по входу придется поставить 22ома, но я думаю это не проблема. http://forumupload.ru/uploads/000e/73/7c/328/803461.jpg

192

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Oleg написал(а):

Может будет проще сделать компенсацию входной емкости и трансформатор по входу?

Безусловно, такое решение будет проще, но... думаю, не самое хорошее.
1. Отдельные ДПФ всегда будут работать лучше, нежели ШПДПФ, потому что последний - компромисное решение. Оно применяется тогда, когда входная емкость ламп, очень высокая, например 300 пФ и выше.
Но в нашем случае, с двумя лампами, входная емкость всего 200 пФ, а это не проблема даже на 28 Мс, при нагрузке ДПФ на 25 Ом, выходная емкость ДПФ получается по расчету 230 пФ. Из этой емкости, лампы съедят 200-210 пФ, а остальные 20 пФ останутся для кондера.
Поэтому я бы рекомендовал все же сделать отдельные ДПФ. Хотя как пожелает автор проекта.  :dontknow:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

193

  • Автор: lz3bb
  • Пользователь
  • Сообщений: 28

https://forumupload.ru/uploads/000e/73/7c/467/t424354.jpg
Здравствуйте,

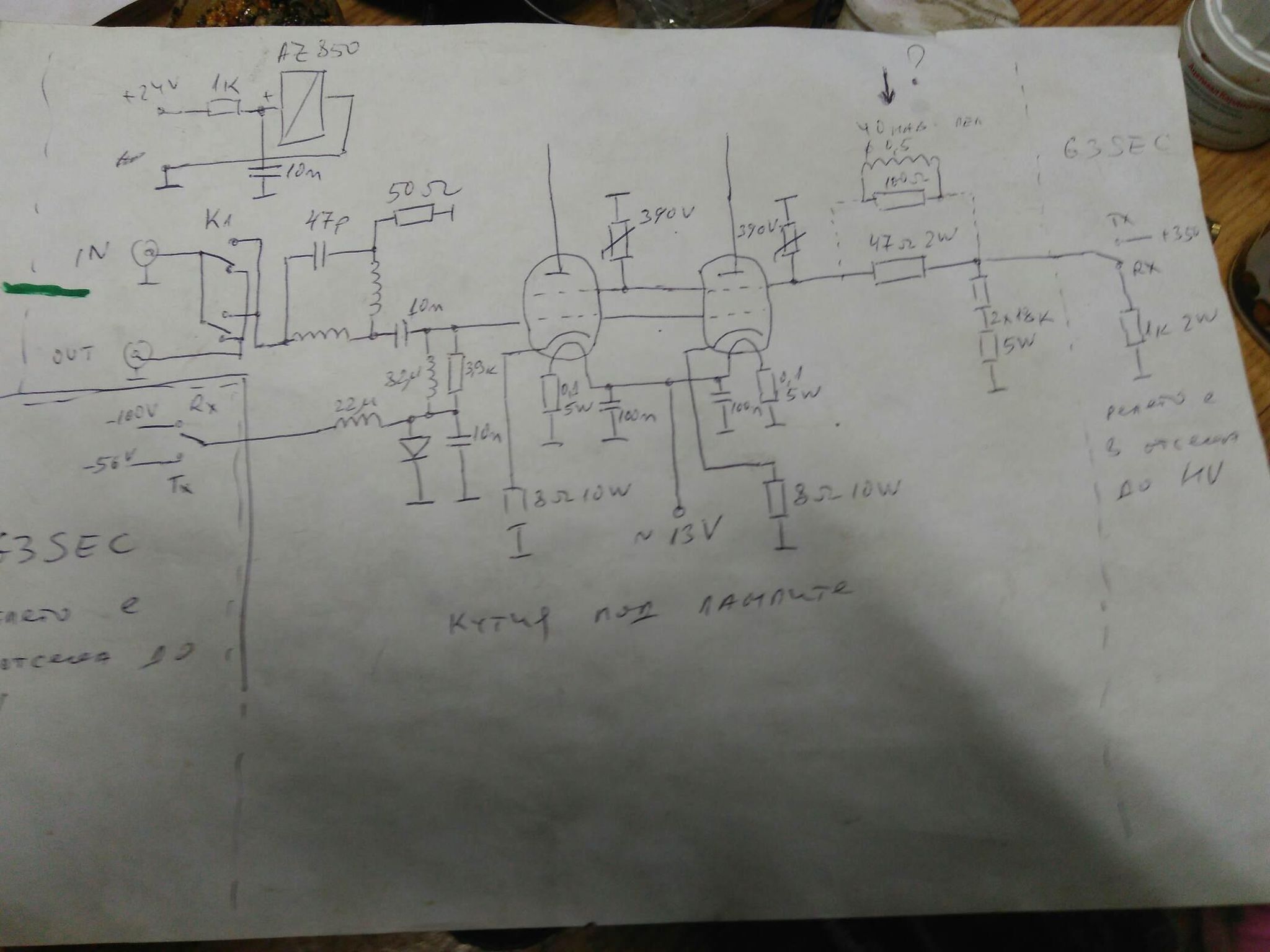

Сделал на двух усилителя 2хгу74б вот токой вход.
Пока  рабоает, очень простой и широкополостной.
Нет небходимости переключения, миниум елементов и т.д

Отредактировано lz3bb (2021-02-03 15:41:10)

194

  • Автор: lz3bb
  • Пользователь
  • Сообщений: 28

https://forumupload.ru/uploads/000e/73/7c/467/t133127.jpg
https://forumupload.ru/uploads/000e/73/7c/467/t849646.jpg

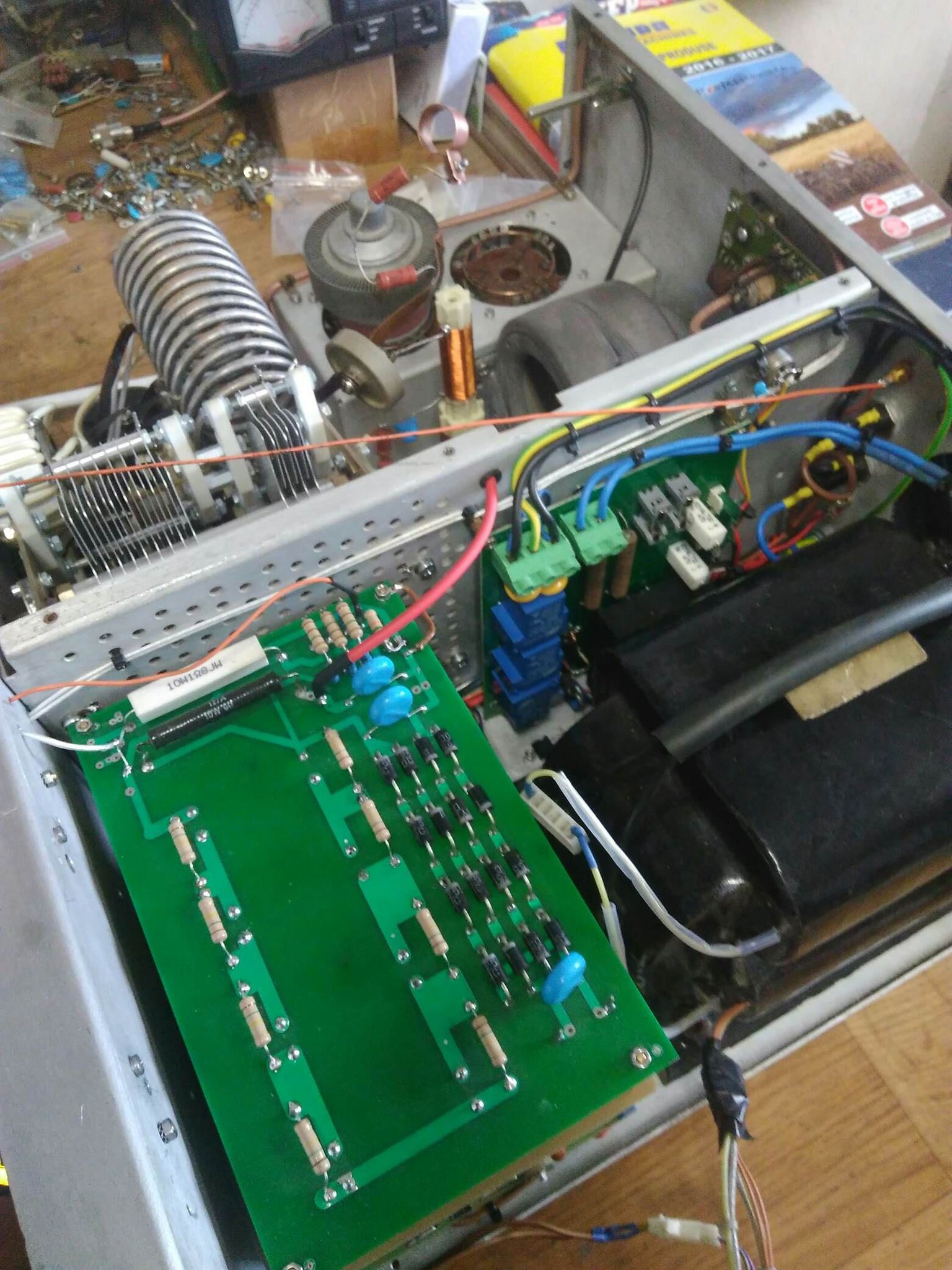

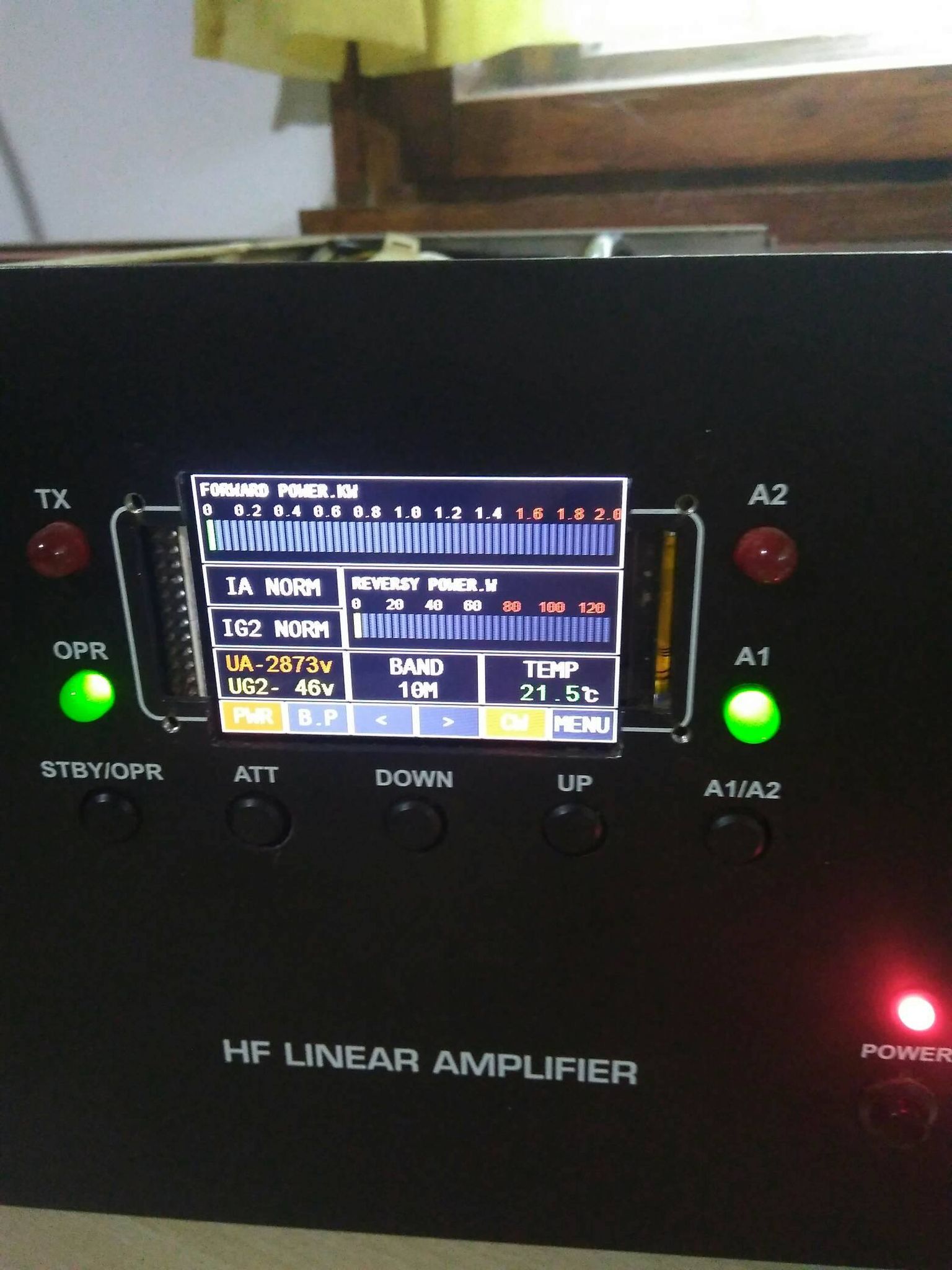

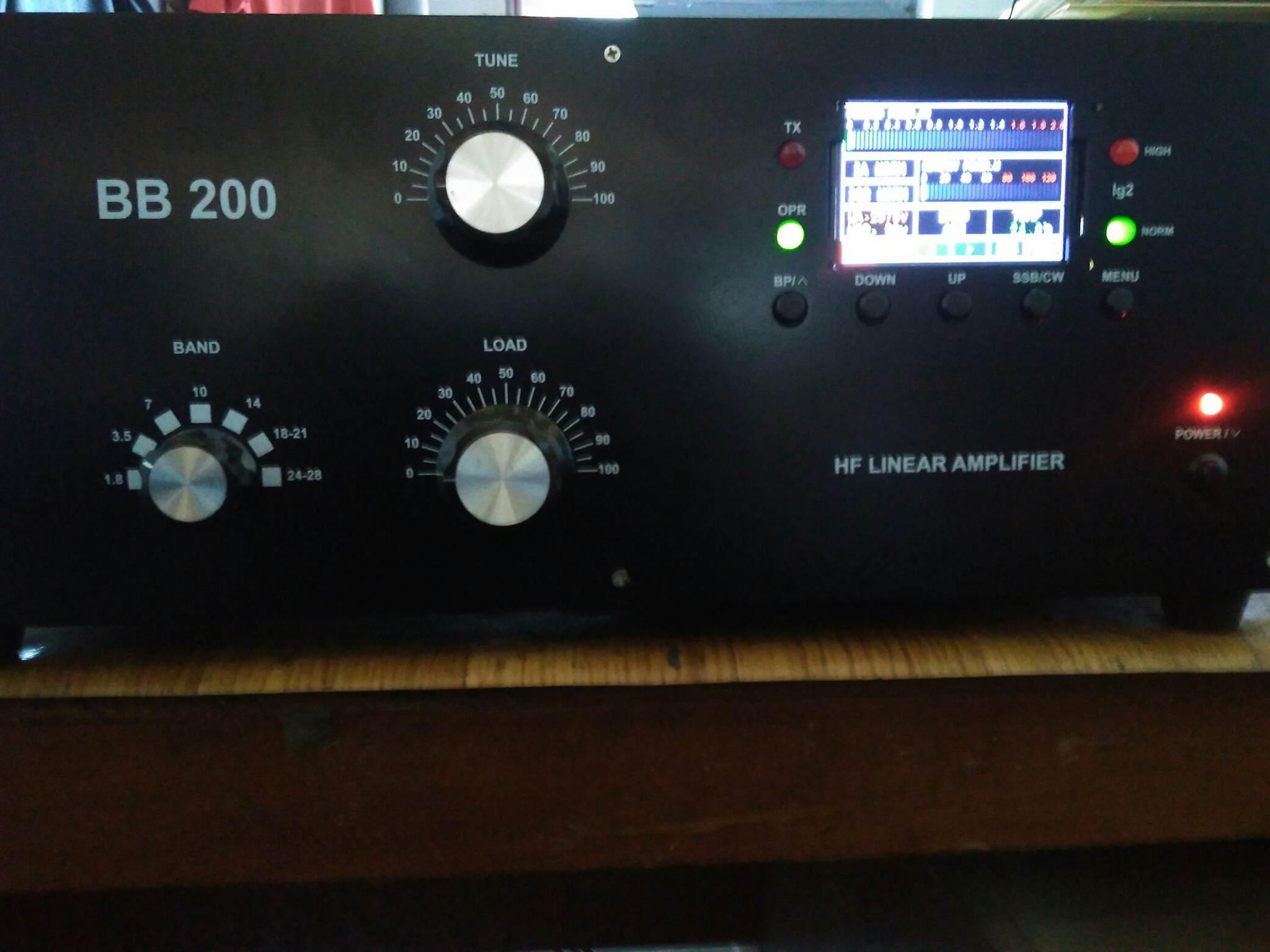

А вот и фото самъй усилителъ.

Отредактировано lz3bb (2021-02-03 15:54:18)

195

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
lz3bb написал(а):

Сделал на двух усилителя 2хгу74б вот токой вход.

Как хотите, собирайте свой фильтр.  :dontknow:
Успеха.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

196

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

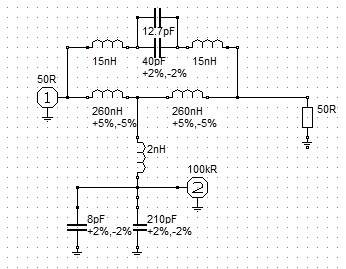

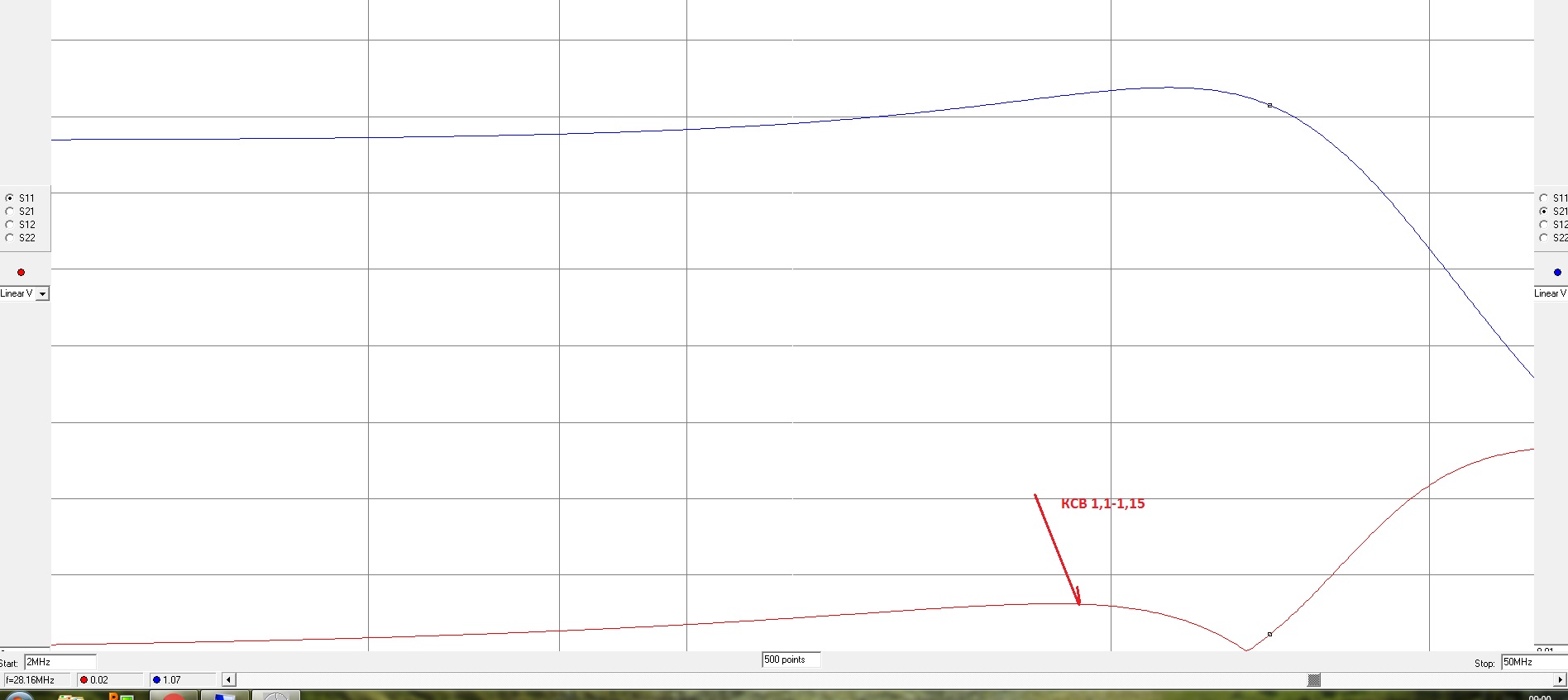

Вот как вариант, схема для двух ГУ-43Б

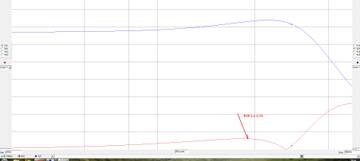

КСВ во всей полосе около 1 и немного повышен на 14-21 Мс до 1,07-1,1.
Нужно по месту подстраивать.
http://forumupload.ru/uploads/000e/73/7c/2/t391373.jpg

http://forumupload.ru/uploads/000e/73/7c/2/t563744.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

197

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

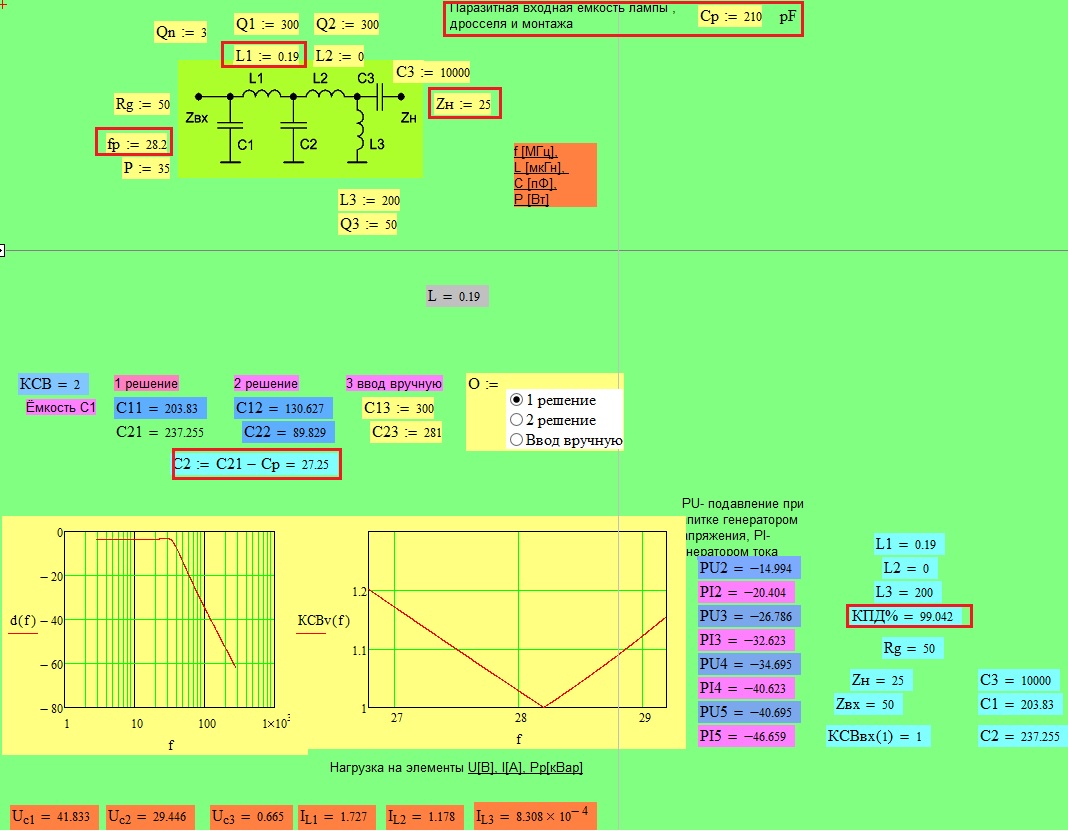

Специально, для примера выложу расчет входного П контура 28 Мс, для двух ламп ГУ-43Б.
Паразитная емкость общая, включая входную емкость ламп, сеточного дросселя и емкость монтажа, выбрана 210 пФ.
Но, благодаря тому, что резистор нагрузки фильтра 25 Ом, выходная емкость П контура получается 237 пФ!!! В итоге физическая емкость на выходе остается 237-210=27 пФ.
Это говорит о том, что для двух ламп ГУ43Б, такой фильтр вполне реализуемый даже на 28 Мс, не говоря уже о 21 Мс и ниже.
А вот для трех ламп ГУ43Б будет входная емкость порядка 320 пФ, поэтому П контур выйдет немного не оптимальный, придется снизить индуктивность катушки L1, как следствие этого, упадет КПД фильтра и сузится полоса его пропускания.
http://forumupload.ru/uploads/000e/73/7c/2/t565851.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

198

  • Автор: lz3bb
  • Пользователь
  • Сообщений: 28

Спосибо для ответ,
Думаю сделатъ ети филтри и потом сделаю
картинках. Ето будет после месеца. Сейчас проблем обдува
какой будет вентилатор, какие размеръй, dB,M3,Pa. А ето съществено
для размещения детайли.  И какая будет коробка лампъй, висота, щирина...
Еще много работа и много вариантов.
Еще одинраз Спосибо!
73!

199

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
lz3bb написал(а):

Сейчас проблем обдува
какой будет вентилатор, какие размеръй, dB,M3,Pa.

Для двух ламп, нужен обдув 320 м3/час или 190 cfm.
Ищите в инете радиальный двигатель, турбину, но не плоский вентилятор.
Обороты должны быть не более 1500 rpm, иначе на более высокой скорости может быть реактивный свист. Есть двигатели, 7500 rpm, но такие заранее непригодны. Будет слишком шумно от них.
dB нужно выбирать чем меньше, тем лучше.
Питание переменным 220 В иначе может вставать от наводок ВЧ. Никаких 12 или 24 В.
Вариантов много в интернете, искать надо.  ;)
А лампы лучше сделать блоком, как здесь  УМ на ГУ-74Б  Сделать один блок на 2 лампы с одной турбиной охлаждения.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

200

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

К примеру вот вариант турбины для двух ламп ГУ43Б.
250 cfm, то что надо, 1800 rpm.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

201

  • Автор: R0SBD
  • Пользователь
  • Сообщений: 265

Я так понял там , на алибабе, оптовая торговля, от 100 штук. Надо искать не ебее или али. Или у нас: https://vanvent.ru/catalog/ventilyatory … 0_m_h.html
https://vanvent.ru/catalog/ventilyatory … 0_m_h.html  (турецкого производства)
https://ppk-levsha.ru/collection/tsentr … ory-ulitki
Кстати говорят что подходят улитки от салонных печек автомобилей лада 8, и ещё какие то модели, вобщем в автомагазинах посмотреть...

Отредактировано R0SBD (2021-02-05 04:07:59)

202

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
R0SBD написал(а):

Я так понял там , на алибабе, оптовая торговля, от 100 штук.

Это совсем не обязательно. как правило, пишут мин. заказ 100 шт или 200 , а продают в розницу. Конкуренция большая, поэтому китайцы рады и в розницу продать.
https://vanvent.ru/catalog/ventilyatory … 0_m_h.html

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

203

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

Вот хороший https://ppk-levsha.ru/collection/tsentr … om-korpuse
Снизить ему питание до 140 В и он будет меньше шума делать, обороты меньше и обдувать хорошо. Запас у него очень хороший.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

204

  • Автор: lz3bb
  • Пользователь
  • Сообщений: 28

https://forumupload.ru/uploads/000e/73/7c/467/t209388.jpg
https://forumupload.ru/uploads/000e/73/7c/467/t288557.jpg
https://forumupload.ru/uploads/000e/73/7c/467/t733420.jpg
https://forumupload.ru/uploads/000e/73/7c/467/t47075.jpg
https://forumupload.ru/uploads/000e/73/7c/467/t95112.jpg

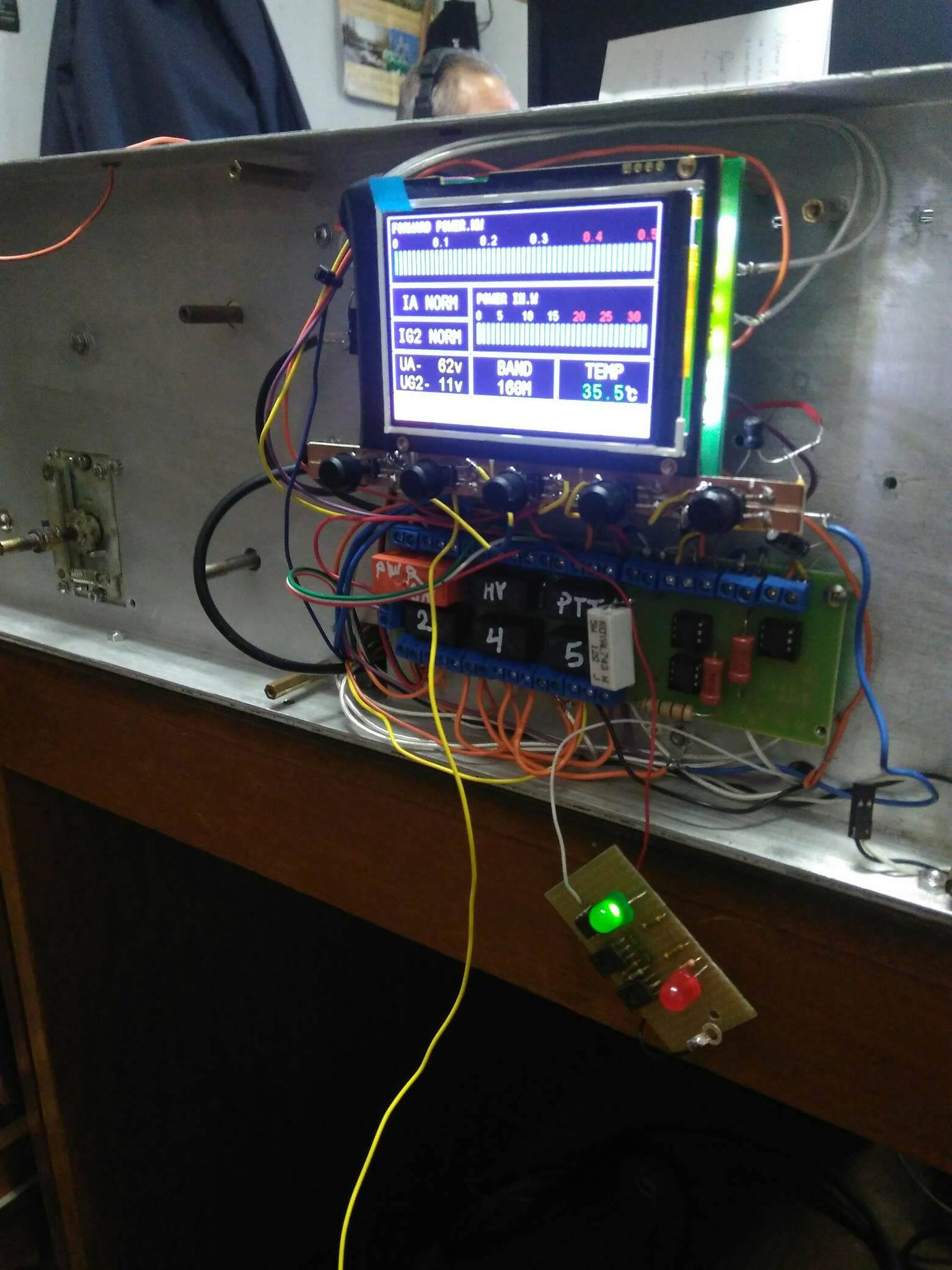

Спосибо для советах,
ето для вентиратор очен деликатная тема.
Там   кубиков, шум, давление. Ето 320м3
думаю очен большой вариант. Все таки при
Р-140  1кв, и в описание лампъй 100м3. Верно
здесь 1750ват на лампу, но режим в контестах

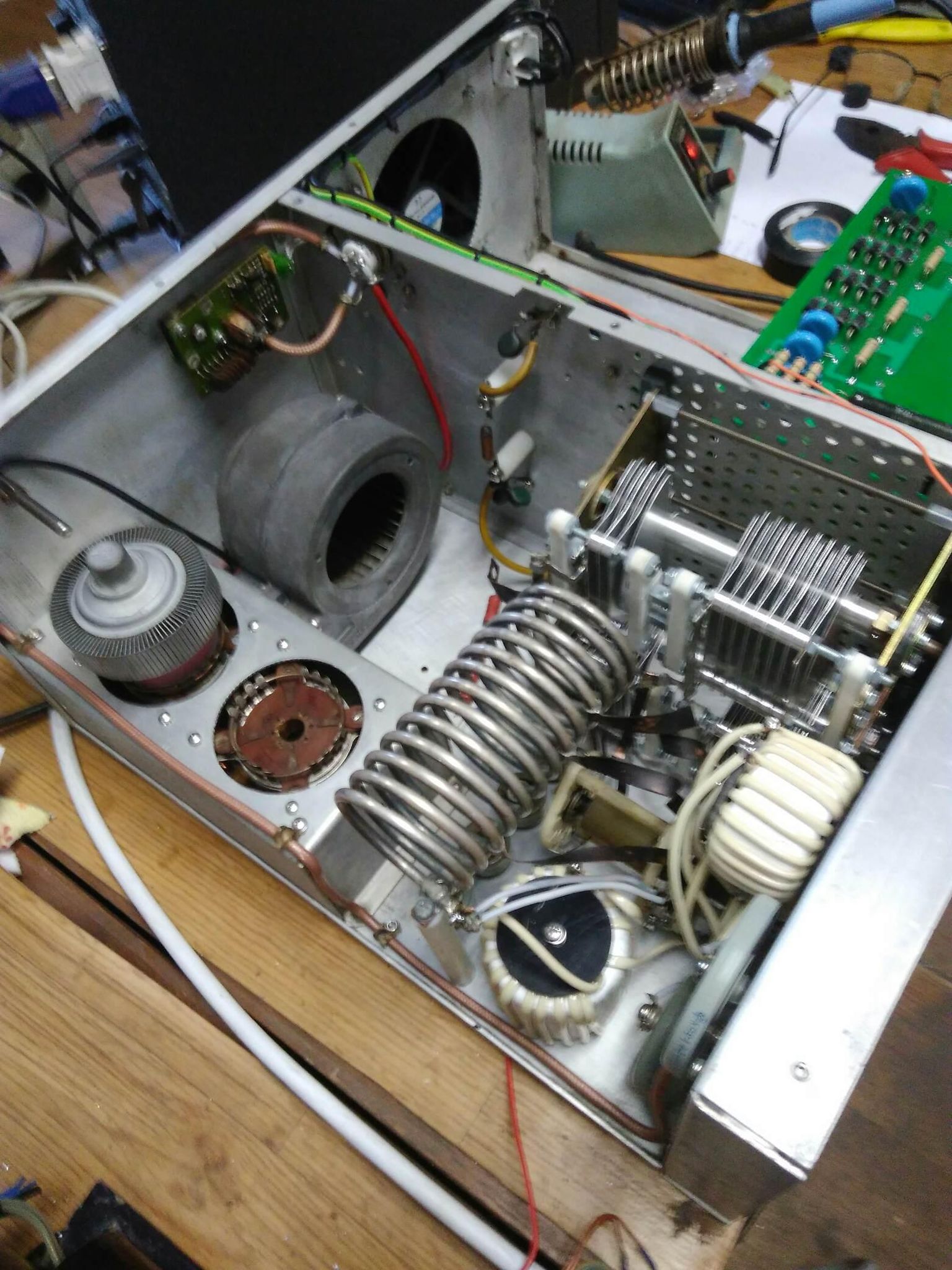

70/30 .  Вот что сделал в другой усилитель,
думаю повторить тже самая конструкция.

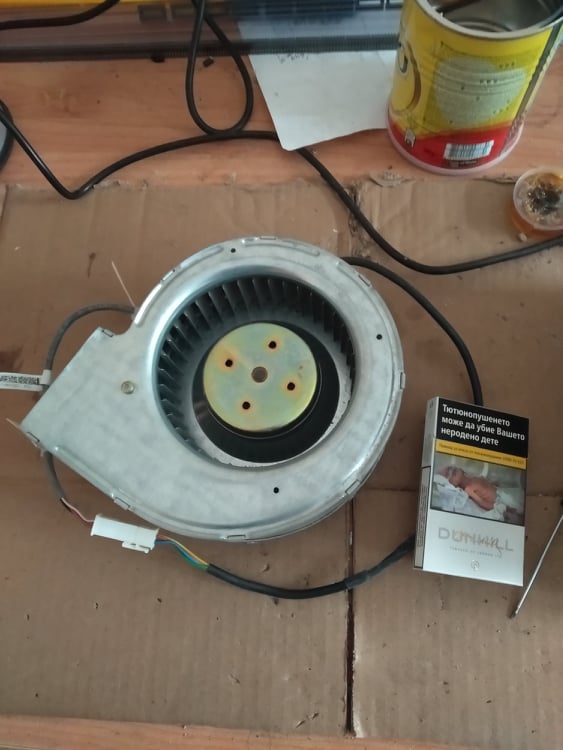

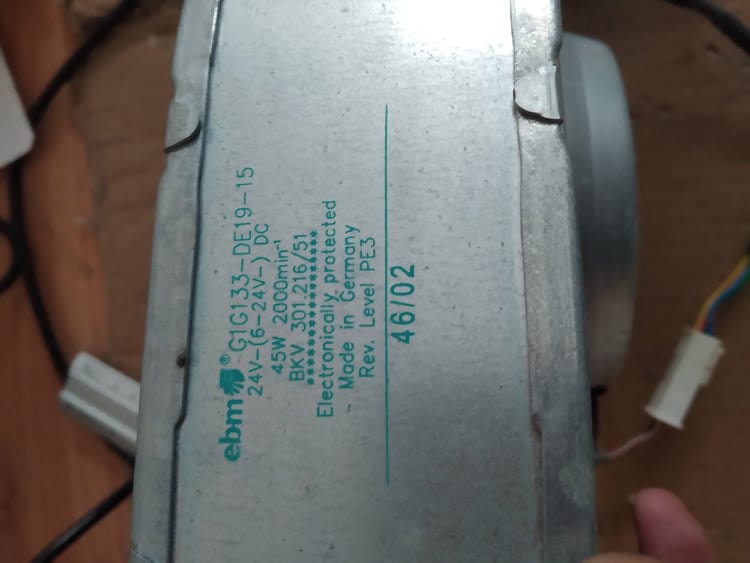

Улитка на первом варианте будет как на фото.
пока не обнаружил data. Если кто можеть помочь?
конечно радиалние вентилаторъй как на фото.

Отредактировано lz3bb (2021-02-05 13:29:58)

205

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
lz3bb написал(а):

Ето 320м3
думаю очен большой вариант.

Расчет очень простой. Для лампы ГУ-5Б рекомендован обдув 400 м3/час. Эта лампа имеет анод 2,5 кВт.
Лампа ГУ43Б имеет анод 1 кВт.  Значит, 2500/1000=2,5 раза. 400/2,5=160 м3 для одной лампы. Значит для двух ламп нужно 320 м3/час. Вот такой расчет.
В Р140 там мощность всего 1 кВт, а здесь УМ две лампы по 1750 Вт. Разница большая, поэтому 100 м3 /час этого явно недостаточно.
Но если кажется много и хотите погубить лампы, то можно обдувать и поменьше, компьютерным кулером от процессора дуть.  :D  :crazyfun:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

206

  • Автор: UA3GFX
  • Пользователь
  • Сообщений: 19
Alex_VE3KF написал(а):

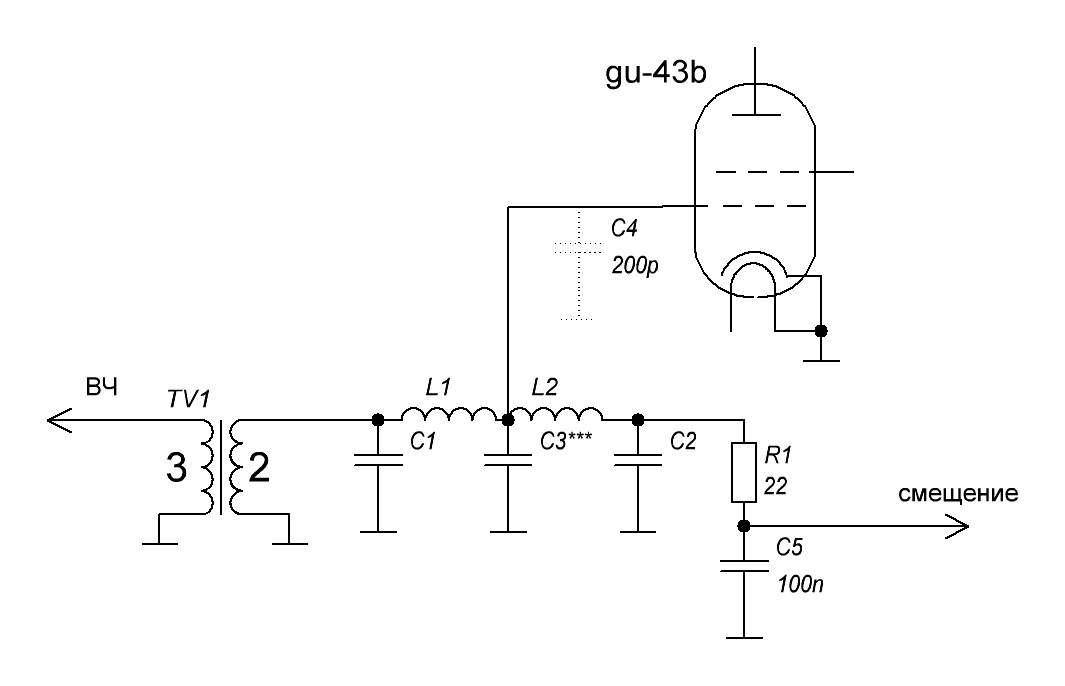

схема для двух ГУ-43Б

Александр!
Весьма интересует вопрос:
как рассчитать импеданс по порту 2.
сообщение 196.
т.е. куда подключены сетки ламп.
Спасибо!

207

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
UA3GFX написал(а):

Александр!
Весьма интересует вопрос:
как рассчитать импеданс по порту 2.
сообщение 196.
т.е. куда подключены сетки ламп.

Это все просто. Поскольку лампы ГУ43Б работают вообще без тока 1-й сетки, то и импеданс порта 2 будет очень высоким. В посте 188 это значение (эквивалентное сопротивление 1-й сетки Roe_S1 ) очень высокое 119377 Ом или 119 кОм
Вот это и есть расчетное значение импеданса 1-й сетки.
Если лампы работают с током 1-й сетки(ок) то естественно это значение будет значительно меньше. Например, у лампы ГУ81 это значение будет примерно 5,9 кОм вместо 119 кОм.  :writing: На схеме 100 кОм, но при таких значениях 119 или 100 уже не имеют значения.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

208

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

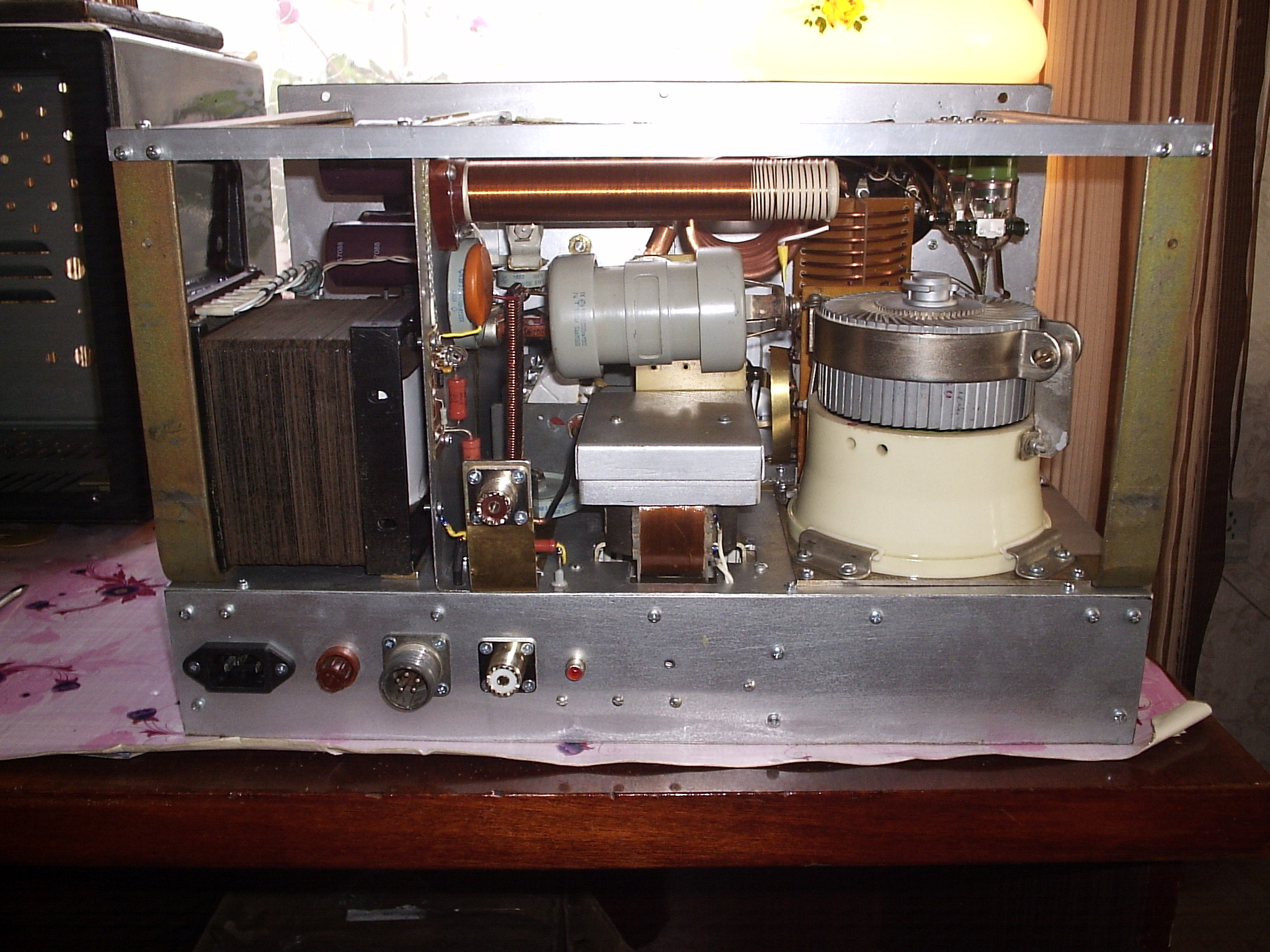

На фото лампы без воздуховодов, что совсем неприемлемо для таких ламп. Так нельзя делать.
Вот как должно быть.
http://forumupload.ru/uploads/000e/73/7c/2/t763952.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

209

  • Автор: lz3bb
  • Пользователь
  • Сообщений: 28
Alex_VE3KF написал(а):

Вот хороший https://ppk-levsha.ru/collection/tsentr … om-korpuse
Снизить ему питание до 140 В и он будет меньше шума делать, обороты меньше и обдувать хорошо. Запас у него очень хороший.

И так, и нет. Снизить до 140в, что получится, драстичное снижения кубиков и давление. Вентраторь очен шумний.
Думаю надо искать другой.

Отредактировано lz3bb (2021-02-05 13:56:37)

210

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
lz3bb написал(а):

И так, и нет. Снизить до 140в, что получится, драстичное снижения кубиков и давление

Ну так если турбина дает при 220 В питания 450 кубов в час, то зачем такой объем, если вам нужно всего 320 кубов/час? Нужно снижать питание.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

Страница:   1 … 5 6 7 8 9 … 13

Вы здесь » VE3KF forum » Усилители мощности » Усилители мощности на ГУ-43Б

Создать форум. Создать магазин
