Вертикал на нч диапазоны .

Страница:   1 2 3 4 5 6 … 9

Сообщений 91 страница 120 из 268

91

  • Автор: Евгений
  • Пользователь
  • Евгений
  • Сообщений: 851

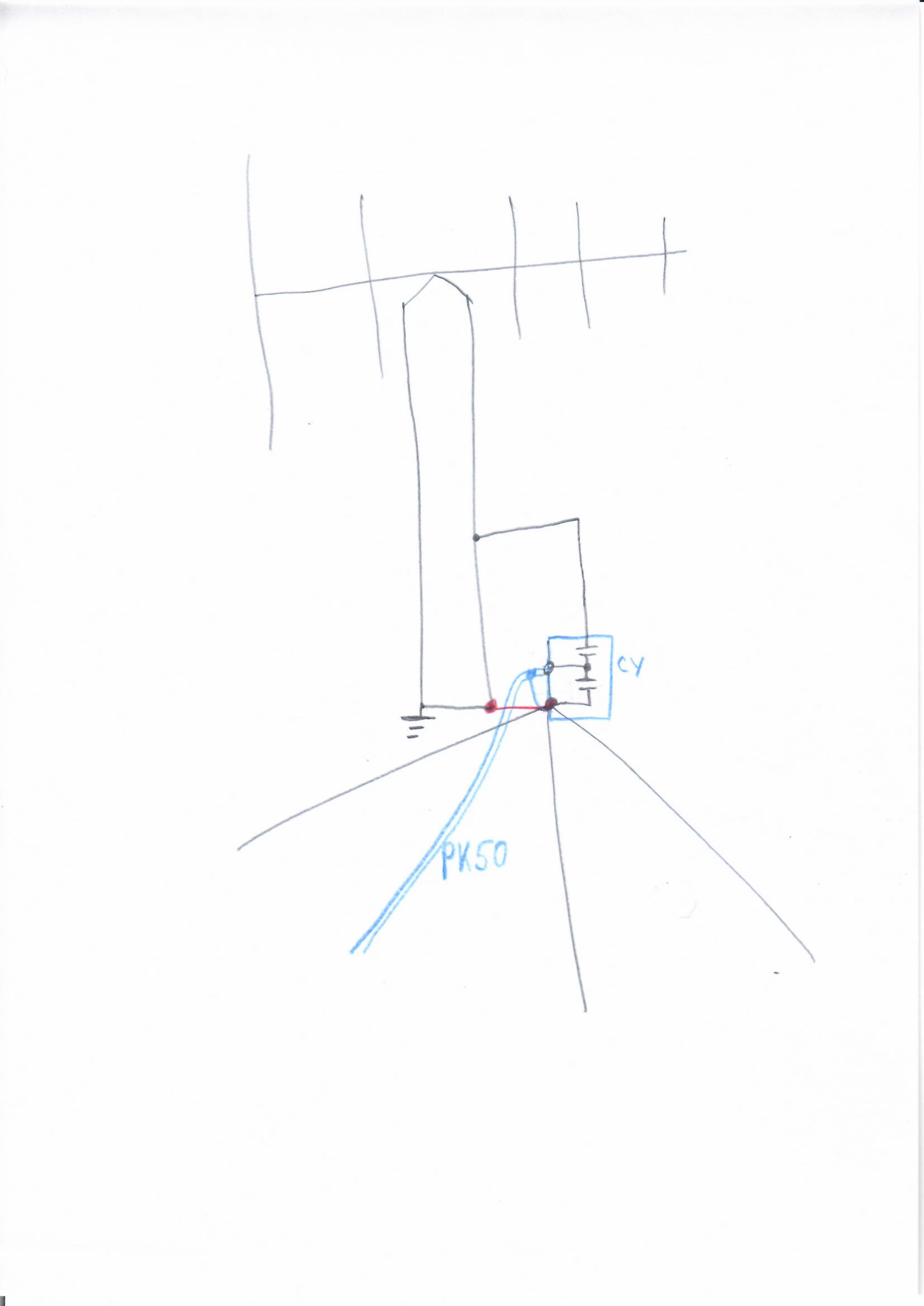

http://forumupload.ru/uploads/000e/73/7c/21/t21252.jpg

Alex_VE3KF написал(а):

Пусть она остается заземленной для ЭТЗ, но в этом случае к ней обязательно дополнительно нужны радиалы, которые будут работать параллельно ЭТЗ,

Иванович, Смотрите  рисунок,  мачта заземлена надёжно ЭТЗ. к СУ подходит кабель РК. Противовесы я подключил к СУ. Красная перемычка , заземление к СУ . Когда я противовесы сделал я её убрал.  То есть противовесы были только на СУ и кабеле РК50-7-11  А сейчас я эту перемычку опять подключил. Сопротивление упало R=10 X=207 Шум немного поднялся. Стало 8,5 балла.  Вечером проверю на передачу.

Отредактировано Евгений (2020-02-14 06:33:13)

Подпись автора

RN7T ex UA6GV, RA6FOA

92

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Евгений написал(а):

А сейчас я эту перемычку опять подключил.

Все правильно сделал. И ЭТЗ и РТЗ надо обЪединить вместе. ЭТЗ работает плохо как земля, поэтому оно не ухудшит работу радиалов т.к. ЭТЗ и РТЗ работают параллельно.
R=10 это очень мало, тебе надо сильно поднимать вверх шунт, чтобы R  было ну хотя 45-50. Реактивность уберется кондером.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

93

  • Автор: Евгений
  • Пользователь
  • Евгений
  • Сообщений: 851
Alex_VE3KF написал(а):

R=10 это очень мало, тебе надо сильно поднимать вверх шунт, чтобы R  было ну хотя 45-50. Реактивность уберется кондером.

Я понял. Читаю книгу , хочу понять как более точно найти точку для подключения гаммы.

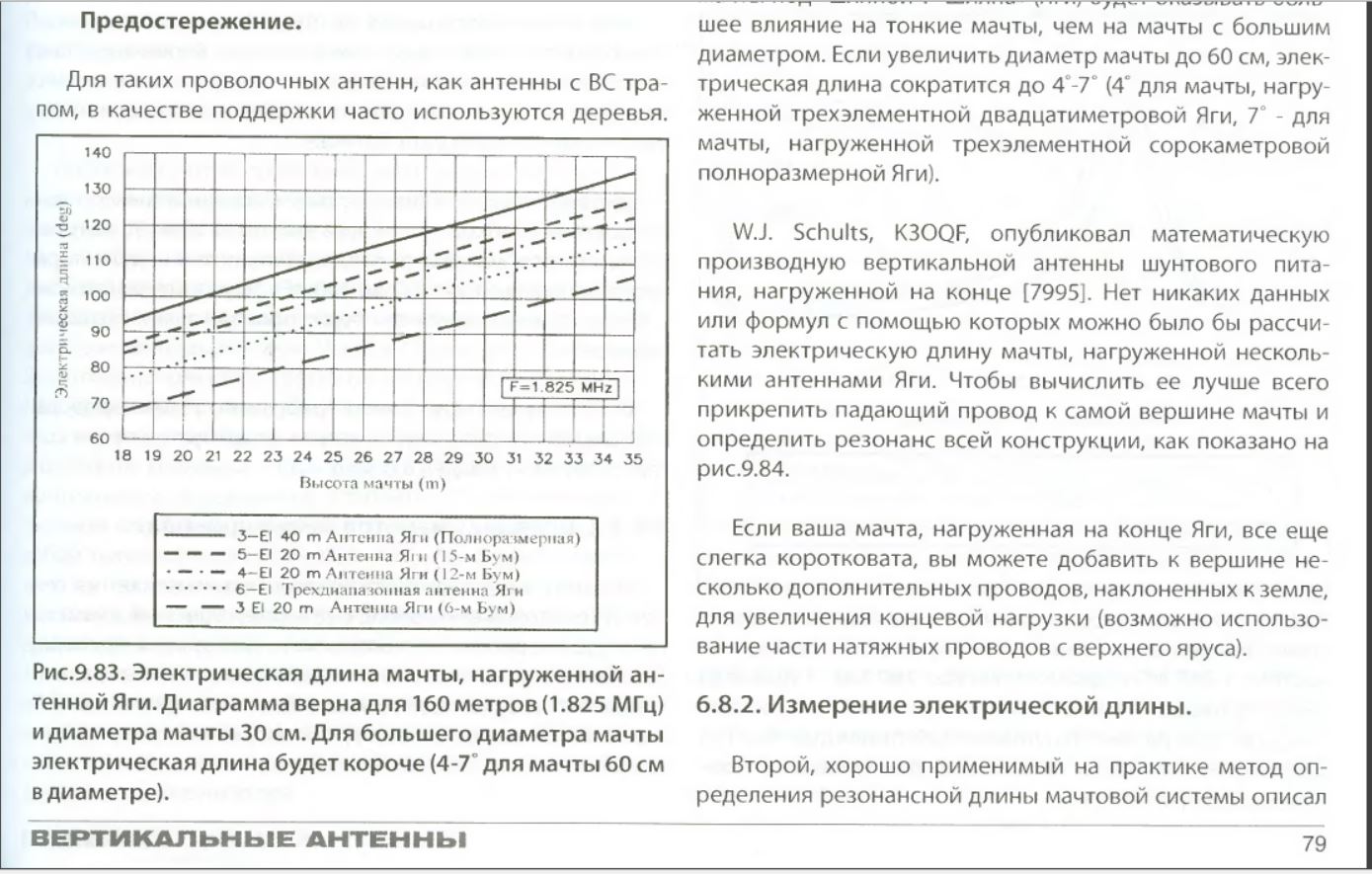

Он приводит график ,где можно определить высоту мачты с Яги в градусы. Для расчёта.  У меня высота 30м. и Яги 3 эл. на 40м. и ещё 14 элементов на другие диапазоны. Бум 12м.
Судя по графику можно взять высоту 100-120 гр.http://forumupload.ru/uploads/000e/73/7c/21/t70636.jpg

Отредактировано Евгений (2020-02-14 08:28:08)

Подпись автора

RN7T ex UA6GV, RA6FOA

94

  • Автор: Евгений
  • Пользователь
  • Евгений
  • Сообщений: 851

Вот таблица по которой можно приблизительно хотя бы, найти точку для гаммы.http://forumupload.ru/uploads/000e/73/7c/21/t12587.jpg
Как я понимаю , гамму надо поднимать метров на 20 плюс минус.  Расстояние от мачты у меня 0,5м. можно и до 1м.

Отредактировано Евгений (2020-02-14 08:27:06)

Подпись автора

RN7T ex UA6GV, RA6FOA

95

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Евгений написал(а):

Судя по графику можно взять высоту 100-120 гр

Я думаю, что электр. длину можно принять минимум за 125 град. а то и 130.

Евгений написал(а):

Вот таблица по которой можно приблизительно хотя бы, найти точку для гаммы

Нет Женя, эта таблица не пойдет для тебя т.к. в ней указано условие - эл. высота 100 град, а у тебя реально 125-130 град. минимум.
Почему то не удалось загрузить графику, таблицу хотел показать от Джона.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

96

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

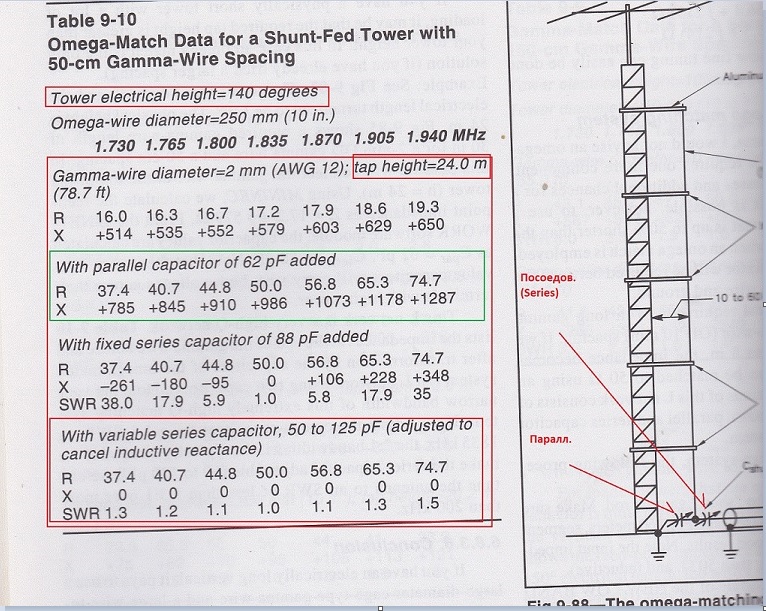

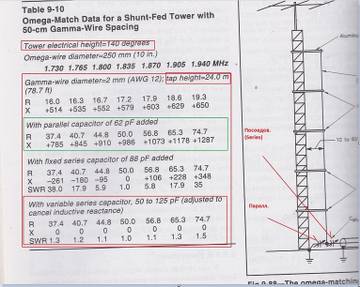

Вот она таблица для эл. длины антенны 140 град. Это куда билже к твоей, чем 100 град. Дистанция шунт-мачта 0,5 м.
Итак для провода шунта 2 мм и высоте шунта 24 м(это почти у самой вершины твоей мачты, не до доходя 6 м). На рисунке я пометил оба кондера омеги. С паралл. кондером 62 пФ, (послед. нет совсем) получается имеданс , помеченый зеленой рамкой. Там есть и 50 Ом, но с реактивкой. Для её устранения, служит послед. кондер. С фиксир. послед. кондером 88 пФ посмотри какие получаются импедансы. Они разные, в функции от частоты(сверху от 1,73 до 1,94 Мс)
Следует иметь ввиду, что удлиненная антенна имет очень узкую широкополосность по уровню КСВ=1, порядка 20 кГц с КСВ улетает за 5. Но если подстраивать послед. кондер, то можно настроить КСВ на 1.
В самой нижней красной рамке , КПЕ для параллельного кондера 50-125 пФ и практически перекрывает весь диапазон.
Вопросы?
http://forumupload.ru/uploads/000e/73/7c/2/t43810.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

97

  • Автор: Евгений
  • Пользователь
  • Евгений
  • Сообщений: 851
Alex_VE3KF написал(а):

Почему то не удалось загрузить графику, таблицу хотел показать от Джона.

У меня загружается.  Я сейчас в ММАНА пытаюсь найти точку.  Не нашёл. И диаметр гаммы тоже сильно влияет.
Найти бы точку что бы сделать именно гамму, а не так как сейчас омега.  Что бы с одним конденсатором.

Подпись автора

RN7T ex UA6GV, RA6FOA

98

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Евгений написал(а):

Найти бы точку что бы сделать именно гамму, а не так как сейчас омега.  Что бы с одним конденсатором.

Оставь эту идею, пустое. Гамму можно использовать в основном только на изолированных от земли вертикалах, стоящих на изоляторе.
Для твоего случая нужна только омега.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

99

  • Автор: Евгений
  • Пользователь
  • Евгений
  • Сообщений: 851
Alex_VE3KF написал(а):

Для твоего случая нужна только омега.

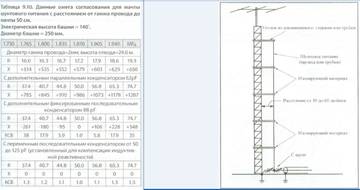

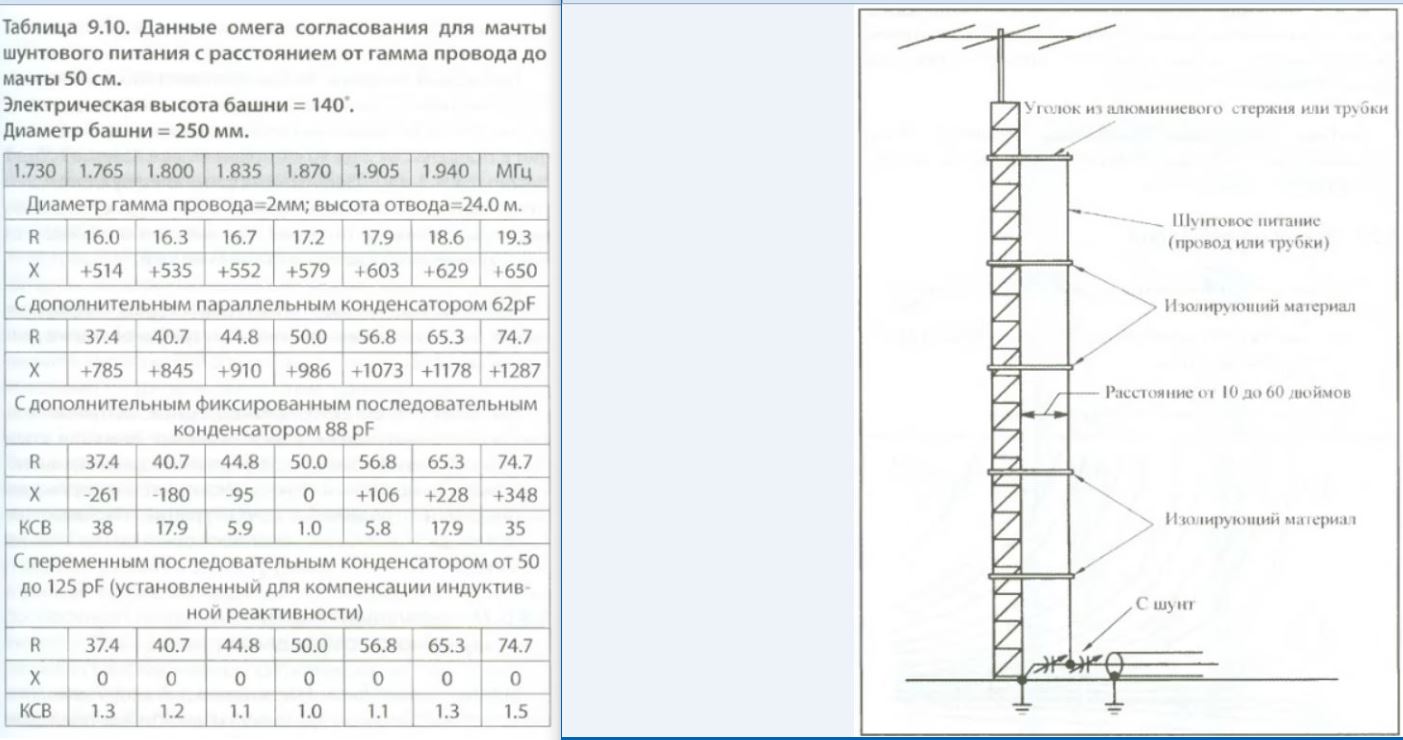

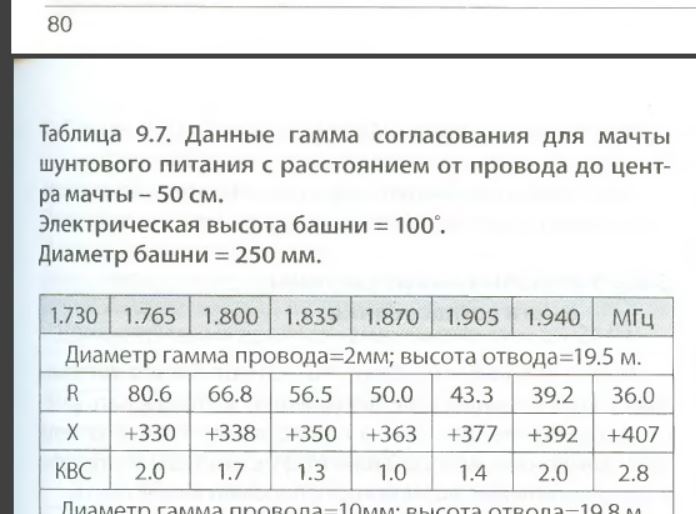

Ааа. Понятно.  Вот скан на русском языке. Плотнее снимок не смог сделать.
Сейчас в ММАНА так нарисую . Посмотрим.http://forumupload.ru/uploads/000e/73/7c/21/t18843.jpg

Подпись автора

RN7T ex UA6GV, RA6FOA

100

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Евгений написал(а):

Ааа. Понятно.  Вот скан на русском языке.

Вот это как раз та таблица, которая нужна тебе.
Теперь, для информациии - как измерить эл. дину мачты со всеми её нагрузками. Берем отрезок провода  и шунтируем всю мачту от от вершины до основания на дистанции от 0,3 до 1 м. Делаем на этом проводе небольшую петлю, виток связи. Далее, берем ГИР(прибор такой, полезный) и измеряем резонансную частоту, поднеся ГИР к петле связи.
Измерили частоту резонанса, например 1,6 Мс. Нас интересует середина нашего диапазона 1,85 Мс.
Формула  L(град) = 90град * (1,85/1,6) = 104 град. Вот это и будет электрической длиной мачты с нагрузками.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

101

  • Автор: Евгений
  • Пользователь
  • Евгений
  • Сообщений: 851
Alex_VE3KF написал(а):

Берем отрезок провода  и шунтируем всю мачту от от вершины до основания

Я читал в этой книги эту методику. Но на 30 метров я точно не полезу  :no:
У меня 4 проводника идут сверху в низ, но они обвязаны с мачтой в точке питания гаммы. Так уже не измеришь.
Но можно забраться на 9 метров, открутить один проводник от мачты и гаммы, и эту жилу использовать для измерения.
Но что даст это измерение ???   Узнаем точную длину в градусах. Расчёты в таблицах даны для 100 и 140 градусов.  А будет предположим 120 гр.
Какую тогда брать точку питания?  Думаю остановлюсь на 24-25м.  Это будет уже более точно, чем у меня сейчас.
Хочу файл показать, сейчас посмотрю тут есть тема по ММАНА?

Подпись автора

RN7T ex UA6GV, RA6FOA

102

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

Я в ММАНА создал модель - вертикал, диаметром 130 мм, высотой 62,9 м. Это примерно вся мачта 140 град. со всеми нагрузками, только прямая, но разницы нет для ММАНА.
Омега, шунт на высоте 24 м, дистанция 0,5 м, проводок 1 мм радиусом. У меня поулчился парал. кондер 62 пФ, а послед. 79 пФ.  Импеданс 59 Ом, КСВ 1,1.
Файл ММАНА не могу сюда сбросить.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

103

  • Автор: Евгений
  • Пользователь
  • Евгений
  • Сообщений: 851
Alex_VE3KF написал(а):

У меня поулчился парал. кондер 62 пФ, а послед. 79 пФ.  Импеданс 59 Ом, КСВ 1,1.

У меня совершенно другие ёмкости.
Может на почту можно скинуть. Может я что то сделал не правильно в модели.??

Подпись автора

RN7T ex UA6GV, RA6FOA

104

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Евгений написал(а):

Но что даст это измерение ???   Узнаем точную длину в градусах. Расчёты в таблицах даны для 100 и 140 градусов.  А будет предположим 120 гр.
Какую тогда брать точку питания?  Думаю остановлюсь на 24-25м.  Это будет уже более точно, чем у меня сейчас.

В принципе знать точную длину в град. это ничего не дает. Нужно так, смотри на график, там прямая линия для нагрузки сверзу 3 эл Яги для 7 Мс. Хорошо. Но у тебя еще там же 15 элементов Яги на ВЧ пунктиром. Посмотри разницу между пунктиром и прямой линией. Теперь эту разницу отложи от прямой линии выше её. Это и будет примерно вся твоя мачты. Слева смотри градусы.
Я думаю, что 24 м точка для шунта будет ОК.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

105

  • Автор: Евгений
  • Пользователь
  • Евгений
  • Сообщений: 851
Alex_VE3KF написал(а):

Я думаю, что 24 м точка для шунта будет ОК.

Ну да, соглашусь, я думал что чуть меньше.
Но на эту высоту я конечно не полезу.  Придётся летом опускать.  Я так прикидую, раз 20 я её уже подымал опускал. Будет 21  :angry:

Отредактировано Евгений (2020-02-14 12:33:21)

Подпись автора

RN7T ex UA6GV, RA6FOA

106

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

Давай адрес почты я сброшу файл

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

107

  • Автор: Евгений
  • Пользователь
  • Евгений
  • Сообщений: 851
Alex_VE3KF написал(а):

Давай адрес почты я сброшу файл

safe67 at bk.ru

Подпись автора

RN7T ex UA6GV, RA6FOA

108

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

Файл ушел к тебе.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

109

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Евгений написал(а):

Но на эту высоту я конечно не полезу.  Придётся летом опускать.

Придется опускать т.к. мало подняться на 24 м, так надо еще по пути и распорки делать для шунта и сразу крепить провод.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

110

  • Автор: Евгений
  • Пользователь
  • Евгений
  • Сообщений: 851
Alex_VE3KF написал(а):

Придется опускать т.к. мало подняться на 24 м, так надо еще по пути и распорки делать для шунта и сразу крепить провод.

Спасибо файл получил. Посмотрел. Я у себя нет так конденсаторы включаю.  Сейчас сделаю как у Вас , посмотрю что будет и Вам пришлю файл.
Да, туда страшно лесть , но там надо и работать.

Отредактировано Евгений (2020-02-14 12:53:47)

Подпись автора

RN7T ex UA6GV, RA6FOA

111

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Евгений написал(а):

Я у себя нет так конденсаторы включаю.

Ну так потому и другой результат получаешь. Надо включать как у меня на модели. Это верный вариант. В модели соединение на грунт, точка 0, 0 , 0 или 0 , 0 , 10 или 2 или 5, это все равно что на радиалы, то же самое. ММАНА видит эту землю как единую проводящую поверхность из металла, например медный лист. Точку подключения кондеров не обязательно сводить в одну точку.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

112

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Евгений написал(а):

Да, туда страшно лесть , но там надо и работать.

Зимой лезть на такую высоту - крайне опасно, лучше не испытывать судьбу. Уложишь мачту и спокойно все сделаешь.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

113

  • Автор: Евгений
  • Пользователь
  • Евгений
  • Сообщений: 851
Alex_VE3KF написал(а):

Надо включать как у меня на модели. Это верный вариант.

Я сделал так как у Вас. Сейчас файл сброшу на почту.

Подпись автора

RN7T ex UA6GV, RA6FOA

114

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Евгений написал(а):

Я сделал так как у Вас. Сейчас файл сброшу на почту

Ну вот, совсем другой результат  :flag:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

115

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

Там если реально выйдет парал. кондер в омеге 16 пФ, то он должен быть на высокое напряжение и высокую мощность.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

116

  • Автор: Евгений
  • Пользователь
  • Евгений
  • Сообщений: 851
Alex_VE3KF написал(а):

Типа К15У

Я только такие и применяю.

Подпись автора

RN7T ex UA6GV, RA6FOA

117

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Евгений написал(а):

Я только такие и применяю.

Это правильное решение. Готовь материалы переделать шунт, скоро уже у вас там лето.  :flag:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

118

  • Автор: Евгений
  • Пользователь
  • Евгений
  • Сообщений: 851

http://forumupload.ru/uploads/000e/73/7c/21/t32199.jpg

Alex_VE3KF написал(а):

Готовь материалы переделать шунт, скоро уже у вас там лето.

Всё готово.

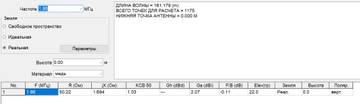

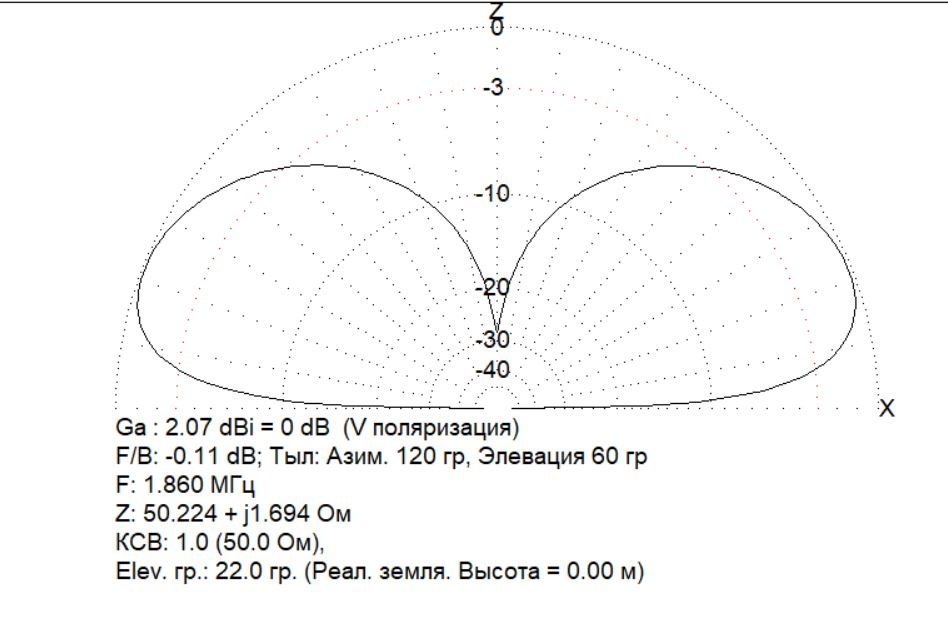

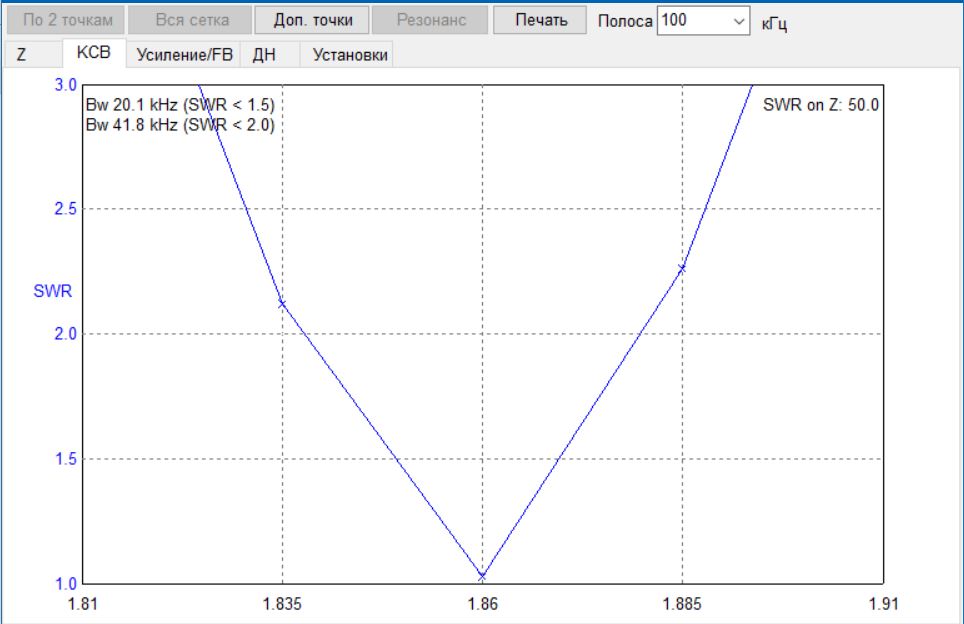

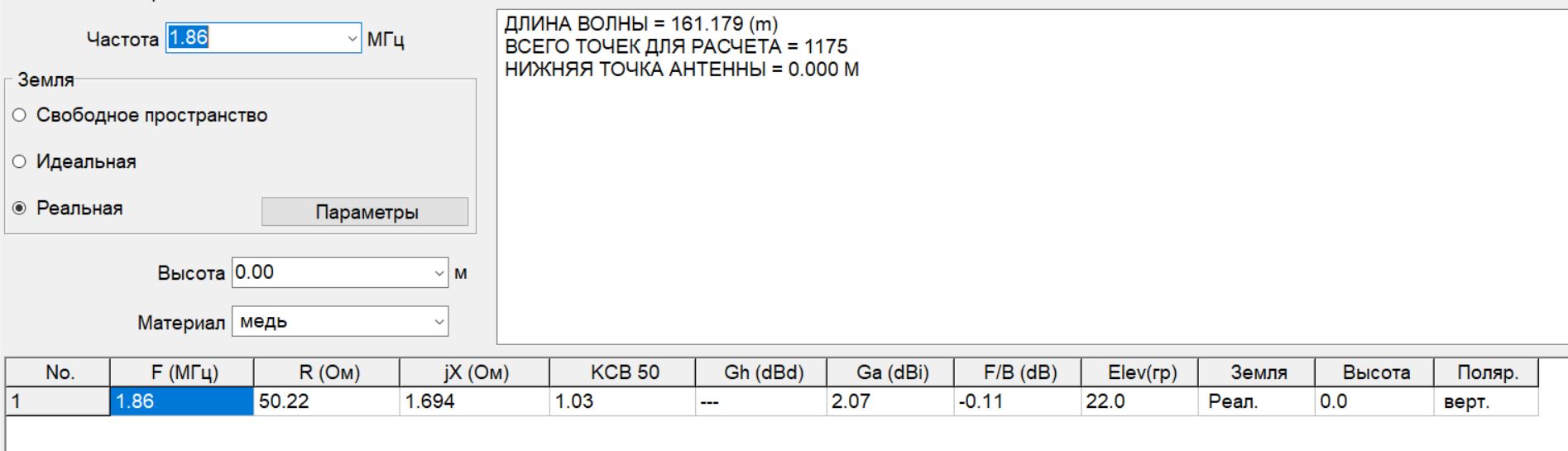

Вот графики , то что можно получить от вертикала.
http://forumupload.ru/uploads/000e/73/7c/21/t31148.jpg
http://forumupload.ru/uploads/000e/73/7c/21/t70637.jpg

Отредактировано Евгений (2020-02-15 07:14:07)

Подпись автора

RN7T ex UA6GV, RA6FOA

119

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Евгений написал(а):

Вот графики , то что можно получить от вертикала.

Все верно, как я и отмечал в посте 96. Полоса пропускания всего +/-20 кГц по уровню КСВ=2. Значит придется ставить послед. КПЕ с мотором. Ну или несколько кондеров постоянных на разные участки диапазона.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

120

  • Автор: UT1LW
  • Пользователь
  • Сообщений: 5
Alex_VE3KF написал(а):

. Ну или несколько кондеров постоянных на разные участки диапазона.

Я так и сделал. Значительно оперативней, чем с приводом. Всего два кондера и четыре величины: без, С1, С2, С1+С2. И два ВЧ высоковольтных реле.

Страница:   1 2 3 4 5 6 … 9

Вы здесь » VE3KF forum » Антенны, АФУ » Вертикал на нч диапазоны .

Создать форум. Создать магазин
